电学基础知识中考复习
电
流
1、电荷定向移动形成电流 2、正电荷定向移动方向为电流方向，负 电荷移动方向与电流方向相反。 3、电路中电流方向：从电源正极出发， 经用电器回到电源负极。 4、电路中形成持续电流的条件： 电路要闭合 电路要有电源
电流大小的测量
1、电流的强弱简称电流。符号Ι 单位 安培 简称安 符号A 2、测量工具：电流表
导体与绝缘体
导体：容易导电的物体 例子：各种金属、人体、大地、石墨、 食盐的水溶液 绝缘体：不容易导电的物体 例子：橡胶、玻璃、陶瓷、塑料、空气 半导体：锗、硅 用来制作二极管 超导体：当温度很低时，电阻为零的物体。用 来输送电能
导体中有自由移动的电荷。例如：金属导体中有自 由移动的电子——自由电子。
电学基础知识中考复习
电学基础物理量
电 电 电电 荷 流 压阻
电 荷
1、自然界存在两种电荷： 正电荷——丝绸与玻璃棒摩擦，玻璃棒带正电荷 负电荷——毛皮与橡胶板摩擦，橡胶棒带负电荷 2、摩擦起电的实质：不是创造电荷，而是电荷的转移 3、检验物体是否带电的方法： （1）带电体可以吸引轻小物体 （2）同种电荷相排斥、异种电荷相吸引 验电器的原理
（1）观察量程和分度值 （2）与被测元件串联 （3）接线柱需注意“正进”“负出” （4）不能直接与电源相连——电流表相当于 导线
电 压
1、电压是电流形成的原因 2、电源提供电压。常见电源电压：干电池1.5V 铅蓄电池2V 家庭电路电压220V 3、电压符号U 单位是伏特 简称伏 符号 V 4、电压大小测量——电压表 5、电压表的使用： （1）注意量程和分度值 （2）与测元件并联 （3）接线柱注意“正进”“负出” （4）可以直接测量电源电压
电 阻
1、导体对电流的阻碍作用称为电阻。电阻是导体的属 性，与电流、电压无关。 2、电阻用符号R表示。单位是欧姆 符号Ω 3、影响导体电阻大小的因素： 材料、长度、横截面积、温度 4、滑动变阻器——通过改变电阻丝接入电路中的长度 5、滑动变阻器的作用： （1）保护电路——开关闭合前，阻值调至最大 （2）调节电压，改变电流实现多次测量
滑动变阻器的使用
例．四个接线柱的滑动变阻在接入电路时有多种连接 方法。在如图所示的四种接法中，当滑片向右移动时， 接入电路的电阻值增大的是（ ）
验电器
金属球 金属杆 验电器：可以判 断物体是否带电， 及比较物体带电 荷的多少，无法 判断物体所带电 荷是正电还是负 电。
金属箔
电荷的多少称为电荷量。简称电荷，单位是库仑 C。
典型ห้องสมุดไป่ตู้题
1，通草球甲、乙相互排斥，甲、丙相互吸引，如 果已知甲带正电，那么乙、丙的带电情况是（ ） A．乙带负电、丙带正电 B．乙带正电、丙带正电 C．乙带负电、丙带负电或不带电 D．乙带正电、丙带负电或不带电
2023年初三物理知识点电学(10篇)
初三物理知识点电学篇一2、说明：(请注意理想情况功的原理可以如何表述?)①功的原理是一个普遍的结论，对于任何机械都适用。
②功的原理告诉我们：使用机械要省力必须费距离，要省距离必须费力，既省力又省距离的机械是没有的。
③使用机械虽然不能省功，但人类仍然使用，是因为使用机械或者可以省力、或者可以省距离、也可以改变力的方向，给人类工作带来很多方便。
④我们做题遇到的多是理想机械(忽略摩擦和机械本身的重力)理想机械：使用机械时，人们所做的功(fs)=直接用手对重物所做的功(gh)。
3、应用：斜面①理想斜面：斜面光滑;②理想斜面遵从功的原理;③理想斜面公式：fl=gh，其中：f：沿斜面方向的推力;l：斜面长;g：物重;h：斜面高度。
如果斜面与物体间的摩擦为f，则：fl=fl+gh;这样f做功就大于直接对物体做功gh。
初三物理知识点电学篇二磁体和磁极1.磁性：物体吸引铁、镍、钴等物质的性质。
2.磁体：具有磁性的物体叫磁体(吸铁性)。
它有指向性：指南北。
3.磁极：磁体上磁性最强的部分叫磁极。
① 任何磁体都有两个磁极，一个是北极(n极);另一个是南极(s极)② 磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
4.磁化：使原来没有磁性的物体带上磁性的过程。
磁场和磁感线5.磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。
6.磁场的基本性质：对入其中的磁体产生磁力的作用。
7.磁场的方向：在磁场中的其中一点，小磁针静止时北极所指的方向就是该点的磁场方向。
8.磁感线：①描述磁场的强弱和方向而假想的曲线。
②磁体周围的磁感线是从它北极出来，回到南极。
③磁感线越密的地方磁场越强。
④磁感线不相交。
9.磁场中特定点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。
10.地磁的北极在地理位置的南极附近;而地磁的南极则在地理位置的北极附近。
(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象。
中考物理专题复习资料——电学(二)
⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。
电流做功的过程就是电能转化为其他形式能量的过程。
电流做了多少功，就有多少电能转化为其他形式的能量。
2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。
⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。
②最后一位有红色标记的数字表示小数点后一位。
如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。
（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。
它是反映电流做功快慢的物理量。
2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。
3246832654额定功率：用电器在额定电压下的功率。
P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。
若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
初高中电学基础知识
初高中电学基础知识初中物理电学知识梳理1一、辨析概念，夯实基础任何知识的学习掌握都离不开基础知识。
电学部分的基础知识多、散、要辨析清楚、固记脑中。
（一）关于电路1、串联、并联初中物理中要求学生掌握最基本的两种连接方式：串联、并联。
能否正确分析辨别他们对后面内容的学习至关重要。
识别电路的类型，可以根据定义：“逐个顺次连接”为串联，各元件“首首相接、尾尾相接”并列地连在电路的两点间，（“首”为电流流入用电器的哪一端，“尾”指电流流出用电器的那一端）此电路为并联电路。
2、通路、开路、短路电路中出现的这三种状态，其中通路为处处相通的电路，开路为电路中有处断开的电路，这两种状态易于接受，便于分清。
但是学生对于短路的分辨显得力不从心，不知道何处短路，为什么短路。
其实只要注意分析的要点即可辨出何处短路。
电流具有走捷径的特点，捷径是指这条路径中电阻很小，小到可以忽略不计、即为空导线，当一根空导线，或开关、或电流表（电阻小到可以认为没有）与某个用电器并联时，电流只走空导线，开关或电流表而不走用电器，使该用电器被短路，从而不能工作。
（二）三个重要的物理量—电流、电压、电阻1、概念辨析电荷的定向移动形成电流，这是电流的形成定义，简单便于理解；电压是形成电流的原因，没有电压就没有电流；电阻是指导体对电流的阻碍作用，即阻碍作用越大，电流越小。
2、表示符号电流、电压、电阻三物理量分别用I、U、R表示，而单位表示字母分别为A（安培）、V（伏特）、Ω（欧姆）。
3、工具的使用电流表是测量电流的工具；电压表是测量电路两端电压的工具；调节电路中的电流和用电器两端的电压，可以使用滑动变阻器。
（三）电功（W）、电功率（P）物理学中电功没有确切的定义，只是描述性的，当电能转为其它形式能时，就说做了电功。
即电功就表示有多少电能转化为其它形式的能，如果知道了电功的多少，就知道了消耗多少电能。
而用电器单位时间内消耗的电能叫做电功率。
电功率的大小不仅取决于消耗电能的多少，也取决于所用的时间的长短。

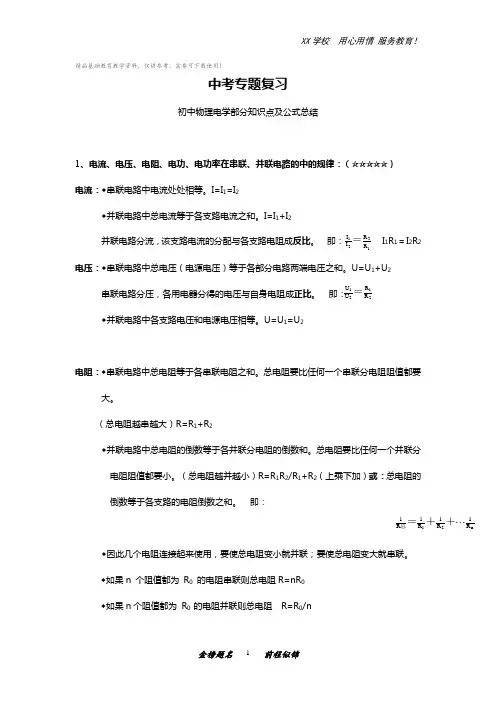

初中物理电学部分知识点及公式总结
精品基础教育教学资料，仅供参考，需要可下载使用！中考专题复习初中物理电学部分知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律：（☆☆☆☆☆） 电流：◆串联电路中电流处处相等。
I=I 1=I 2◆并联电路中总电流等于各支路电流之和。
I=I 1+I 2并联电路分流，该支路电流的分配与各支路电阻成反比。
即：1221R RI I ＝ I 1R 1＝I 2R 2 电压：◆串联电路中总电压（电源电压）等于各部分电路两端电压之和。
U=U 1+U 2 串联电路分压，各用电器分得的电压与自身电阻成正比。
即： ◆并联电路中各支路电压和电源电压相等。
U=U 1=U 2电阻：◆串联电路中总电阻等于各串联电阻之和。
总电阻要比任何一个串联分电阻阻值都要大。
（总电阻越串越大）R=R 1+R 2◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。
总电阻要比任何一个并联分电阻阻值都要小。
（总电阻越并越小）R=R 1R 2/R 1+R 2（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。
即：◆因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。
◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n2121R R U U ＝n 21R 1R 1R 1R 1＋＋＝总电功：◆串联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各个用电器所做的电功跟各用电器的电阻成正比，即：2121R R W W ＝ ◆并联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。
即：1221R R W W ＝ 电功率：◆串联电路：总电功率等于各个用电器实际电功率之和。
即：P 总＝P 1＋P 2＋…P n 各个用电器的实际电功率与各用电器的电阻成正比，即：◆并联电路：总电功率等于各个用电器的电功率之和。
2023年中考物理电学部分复习课件-- 1 电学基础
◆知识结构
◆概念辨析 例16.判断题： 1.电源是把电能转化为其他形式的能的装置（ ） 2.用电器是将其他形式的能转化为电能的装置（ ） 3.导线连接各电路元件，是电流的通道（ ） 4.电路中有电源，就一定有电流（ ） 5.含有电源的符号的图是电路图（ ） 6.当电路闭合时，电流的方向都是从电源正极流向负极（ ） 7.电路中有电流时，发生定向移动的一定都是自由电子（ ）
◆题型划分
◇3.摩擦起电
例13.如图所示，将一带电体接触带正电的验电器时，若： （1）金属箔张角变大，说明带电体是带______电的。 （2）金属箔张角变小，说明带电体是带______电的。 （3）金属箔闭合后又张开，说明带电体是带______电的，且 所带电荷量比验电器所带电荷______（填“多”或“少”）。
（1）尼龙与粘胶丝摩擦后尼龙带的电荷叫__________。 （2）由表中可知，玻璃棒与石棉摩擦后带________电。 （3）羊毛对电子的束缚能力要比纸_______（强/弱）。 （4）由表中________（能、不能）判断猫皮和尼龙摩擦后 两者的带电情况。
◆题型划分
◇4.电荷之间的相互作用规律
充电过程中的能量转化情况 是：_________转化为_________。
◆题型划分
◇2.电路的三种状态 例19.如图所示的四个电路图中，各元器件均完好，各开关都闭 合后，仅有一只灯泡能发光的是（ ）
◆题型划分
◇2.电路的三种状态
例20.如图所示电路，当开关S闭合后，
◆题型划分
◇1.电路的基本组成
例18.许多宾馆都利用房卡取电，如图所示，只有把房卡插入 槽中，房间内的用电器才能使用，房卡的作用相当于家庭电路 中的_______。通电后用一个便携式充电器给手机电池充电，在 充电过程中，该手机电池相当于电路中的_________（ 选填“ 电源”、“用电器”或“开关”），
九年级物理中考电学专题复习
九年级物理电学专题专题1电路电流电压电阻基础题一、选择题1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是()第1题图A. 不锈钢B. 铁C. 铝合金D. 木头2.如图所示，闭合开关后，下列说法不正确．．．的是()第2题图A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是()第3题图A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是()5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是()A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④二、填空题6. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电，这种现象叫做________，当与毛皮摩擦过的橡胶棒靠近吸管带电一端时，吸管被排斥，则在摩擦过程中吸管________(选填“得到”或“失去”)电子．第6题图7.如图所示是一个玩具电动车的简化电路图．第7题图(1)只闭合开关S1，电路为________的简单电路；电动车运动，将电能主要转化为________能．(2)要使得小灯泡L和电动机并联，则电路中的开关闭合情况为________________．(3)给电动车的电池充电时，电池相当于电路中的________.三、识图、作图题8.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接．要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉．第8题图9. 根据图甲的实物电路，在虚线框内画出对应的电路图．第9题图拔高题10. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验．第10题图(1)连接电路时，开关应处于______状态.(2)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程．闭合开关，测得A、B、C三处的电流分别为I A、I B、I C，更换多组________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示．(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是___________________(写出关系式).(4)小华在某次实验时，测得C处电流I C为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为________A．(5)小华先将电流表接在灯泡L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不亮，电流表的示数为零，电路可能存在的故障是______________(选填“灯泡L1断路”或“灯泡L1短路”).11. 如图所示，电源电压不变，闭合开关S，电压表的示数为6 V，电压表的示数为2 V．下列说法中正确的是()第11题图A. L1两端电压为2 VB. 电源两端电压为4 VC. 断开开关，只将电压表换成电流表，则L1与L2串联D. 断开开关，将两个电压表都换成电流表，则L1与L2并联12. 如图所示，两只气球自由地悬挂在空中，为了使两只气球靠拢，你所采用的方法是_______________________________，其中用到的物理知识是________________________________．第12题图13. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_______片. 用水果电池给电路供电时，将_______能转化为电能．14. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数．下列关于电路的分析不正确．．．的是（）A. 灯L1与灯L2并联B. 电压表测量灯L1两端的电压C. 只断开开关S1，灯L2正常发光D. 电流表测量电路总电流专题2欧姆定律1. 图示为电阻R1和R2的I－U图像，由图可知()第1题图A. R1的阻值为5 ΩB. R1的阻值小于R2的阻值C. 将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误．．的是________(选填序号).第2题图A. 电流表的示数变大B. 电压的示数变大C. 电压表的示数与电流表的示数之比变小D. 电压表的示数与电流表的示数之比变大E. 电压表的示数与电流表的示数乘积变大F. 当滑片滑到最右端时，电压表的示数接近电源电压3. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示．以下分析错误．．的是()甲乙第3题图A. 电源电压是3 VB. R1的电阻值是10 ΩC. R2的最大电阻值是20 ΩD. 当滑片P移到中点时，电阻R1工作10 s消耗4 J的电能4. 一只灯泡的额定电压是6 V，额定电流是0.4 A，若将该灯泡接在10 V的电源上，为使其正常发光，应______联一个________Ω的定值电阻．5. 如图所示电路，电阻R1为3 Ω，R2为1 Ω.当开关S闭合后，通过电阻R1、R2的电流之比为________，电压表、的示数之比为________．第5题图6. 如图所示，电源电压为12 V保持不变，R1＝10 Ω.只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A．第6题图7. 课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小．如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻．闭合开关S，当气体浓度越高时，会出现（）A. 电流表示数增大，电压表示数增大B. 电流表示数增大，电压表示数变小C. 电流表示数变小，电压表示数增大D. 电流表、电压表示数均不变专题3电能电功电功率焦耳定律基础题一、选择题1. 下列家用电器中利用电热工作的是()A. 电风扇B. 洗衣机C. 电饭锅D. 吸油烟机2. 下列家用电器的有关数据，最符合实际的是()A. 电视遥控器的工作电流为1 AB. 洗衣机的工作电压为220 VC. 电冰箱的工作电压为380 VD. 空调的待机功率为0.01 W3. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示．关于这三个用电器，下列判断正确的是()第3题图A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最大D. 在一个月内，电热水壶消耗的电能一定最多4. 如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是()第4题图A. 电流表示数变小B. 电压表示数变大C. 小灯泡变得更亮D. 电路的总功率变大5. 如图是额定电压均为220 V的灯泡L1和L2的U－I图像．下列分析不正确．．．的是()第5题图A. 当L1两端的电压为100 V时，其实际功率为20 WB. 当通过L2的电流为0.45 A时，其1 min消耗的电能为4 320 JC. 将L1、L2串联，若L1两端的电压为40 V，则L2的功率为8 WD. 将L1、L2并联，若通过L2的电流为0.5 A，则L1的功率为66 W二、填空题6. 某教室共有20盏“220 V40 W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220 V13 W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5 h，则一天可节约________度电．7. 某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响．关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为________J，此时家中的实际电压为________V．第7题图8. 如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后________(选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________(选填“电流”或“电阻”)的大小有关；当电流为0.2 A时，通电10 s甲容器中的电阻产生的热量是________J.第8题图9. 如图所示，R1＝10 Ω，R2＝5 Ω，闭合开关，电压表的示数为3 V，R1的电功率P1＝________W，通电10 s后，R2消耗的电能W2＝________J.第9题图10. 如图所示是一个家用电热水器的内部简化电路图，旋转开关可以接通对应的电路，实现高、中和低温三挡位切换．R1、R2为电热丝，高温挡功率为3 kW，R2的阻值为48.4 Ω，R1的阻值为________Ω；电热水器在中温挡工作1 min消耗的电能为________J.第10题图三、计算题11. 如图所示电路，电源电压保持不变，灯泡L标有“6 V 6 W”．闭合开关S，灯泡正常发光，定值电阻R两端的电压是12 V．求：第11题图(1)灯丝的电阻R L；(2)电路中的电流I；(3)电路消耗的总功率P.(4)通电1 min电路消耗的电能．12. (2022海南)如图甲电路中，电源电压保持不变．闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为________V；当电流I＝0.5 A时，通电10 s电阻箱消耗的电能为________J.第12题图13.如图所示：电能表示数为________kW·h.某兴趣小组利用该电能表和秒表检测一只标识为“220 V10 W”节能灯的实际功率．关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1 min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是______ ．14.如图所示，电源电压6 V不变，电阻R1＝10 Ω，R2＝20 Ω，当开关S接2时，电压表示数为____V；当开关S接1时，通过R1的电流10 s内所做的功为________J.专题4家用电器相关计算(含铭牌、多挡位电路)练习一基础题1. (2021齐齐哈尔)父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成．加热系统的加热电阻额定电压为220 V，额定功率为605 W．求：第1题图(1)该电热足浴盆加热系统是利用电流的________工作的．(2)小明帮爷爷泡脚前，向足浴盆中加入6 kg初温为20 ℃的水，加热系统的加热电阻正常工作15 min将水加热到40 ℃，则此加热过程中水吸收的热量是多少？[水的比热容c水＝4.2×103 J/(kg·℃)](3)加热系统的加热电阻正常工作15 min消耗的电能是多少？(4)当小明家的实际电压是200 V时，加热电阻工作的实际电功率是多少？(忽略温度对电阻的影响)2. 一题多设问(2022安徽改编)图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1<R2.通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作．甲乙第2题图(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由．(3)电热丝R1、R2的阻值．拓展设问(4)电火锅正常工作时，用高温挡给质量为2 kg、水温为40 ℃的水加热，经过一段时间水温升高到90 ℃，已知该电火锅高温挡的热效率为80%.则加热时间是多少秒？[水的比热容为4.2×103 J/(kg·℃)]3. 如图甲是小明家某型号电热加湿器的原理图．R1、R2都是发热电阻，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水的质量为2 kg，其工作30 min过程中的加热功率与时间图像如图乙所示．求：甲乙第3题图(1)该电热加湿器处于“高挡”时，旋转开关S与哪些触点相连；(2)已知“高挡”加热产生热量的84%被水吸收，则“高挡”加热过程中可以使注水仓中冷水的温度升高多少℃？[c水＝4.2×103 J/(kg·℃)](3)电阻R2的阻值；(4)用电高峰期，小明断开家中其他所有用电器，只接通加湿器在“低挡”加热，发现家中标有3 000re v s/(kW·h)的电能表转盘在400 s内转过27转，则此时“低挡”的实际功率是多少？练习二拔高题1. [新考法](2022河池)如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220 V的电源、阻值为55 Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁(线圈电阻忽略不计)、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示．当控制电路电流I≥0.05 A时，衔铁被吸合，电热丝R停止工作，同时红灯亮，蜂鸣器响发出报警信号，表明烘干机内温度过高．第1题图(1)电热丝R工作时的电流为多少？(2)电热丝R通电10 s产生的热量为多少？(3)已知控制电路的电源电压U＝6 V，当调节滑动变阻器R2＝70 Ω时，烘干机内温度至少多高会发出报警信号．2. [模型建构](2022山西)善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷．他在网上购买了电压为5 V的电源，两个阻值为2.5 Ω的加热电阻片，若干导线和开关．(1)请你帮助小明设计电路，并画在虚线框内；(2)求自制加热坐垫的加热和保温功率．易错强化(2018西宁) 小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)(1)当开关S1置于b端、S2断开时，此电路的连接方式是______联．(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是__________W.(3)电烤箱在高挡位正常工作100 s消耗的电能是____________ J．专题5横向实验对比复习——探究电流与电压、电阻的关系1. 一题多设问(2021陕西改编)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第1题图(1)连接电路时，闭合开关前滑动变阻器的滑片P应处于________处．(2)正确连接电路后，闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两电表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________.(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表：①请根据表中数据，在图乙中用描点法画出通过导体的电流I与导体两端电压U的关系图像；②分析数据可得：当导体电阻一定时，____________________________.(4)在此实验中改变电阻R两端的电压是通过改变__________________来实现的．拓展设问(5)分析数据可知，本实验所用滑动变阻器的最大阻值应该不小于________Ω.2. (2022重庆B卷改编)小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源(电压恒为4.5 V)、开关、电流表2只、电压表2只、规格为“20 Ω 2 A”的滑动变阻器、电阻箱(阻值可调节)、导线若干．(1)小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线，帮助小亮将图甲中的电路连接完整(要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉).甲乙第2题图(2)在连接电路的过程中，开关应处于________状态．连接好电路后，小亮他们进行实验，电压表示数为2.4 V时，电流表指针如图乙所示，其示数为____________A.则实验中电阻箱接入电路的阻值为________Ω.(3)小亮他们继续用该电路探究“电流与电阻的关系”．他们多次改变电阻箱接入电路的电阻值，移动滑动变阻器的滑片P，保持电压表示数为2.5 V，记录下每次电流表的示数．为完成该实验，电阻箱接入电路的阻值不能超过________Ω.专题6横向实验对比复习——用电流表和电压表测量电阻、电功率1. (2022烟台)在“测量电阻的阻值”实验中：甲乙第1题图(1)请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大．(2)连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数．出现这个问题的原因是____________.(3)解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据．当电压表示数为2 V时，电流表示数如图乙所示为________A，则电阻R的阻值为________Ω.第1题图丙(4)把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻．图丙是根据两次实验数据绘制的I －U图像，其中表示小灯泡电阻的图像是________(选填“a”或“b”)，判断的依据是__________________. 2. (2022牡丹江)小冰在测量小灯泡电阻的实验中，用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5 V的小灯泡，进行实验.(1)根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整．甲乙第2题图(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_________________．(3)排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示．小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是__________________．第2题图丙当电压表示数为2.5 V时，记录电流表示数如图丙所示，为______A，此时小灯泡的电阻值为______Ω(保留1位小数).(4)根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是_____________________. 3. 一题多设问(2022河南改编)在测量额定电压为2.5 V小灯泡的电功率实验中，电源是三节新干电池．(1)请用笔画线代替导线，将图甲的电路连接完整．(2)闭合开关前，滑动变阻器的滑片应置于________(选填“左”或“右”)端．(3)闭合开关，移动滑片，当电压表的示数为________V时，小灯泡正常发光，读出电流表示数，可测得额定功率．甲乙第3题图(4)继续移动滑片，电压表示数如图乙所示，为________V，此时电流表示数为0.24 A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是________.拓展设问(5)分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________.第3题图丙(6)完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率．方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率．现有阻值为5 Ω、10 Ω、20 Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选________Ω的．4. (2022甘肃黑白卷改编)如图所示，小明在做“测量小灯泡电功率”的实验．器材有：四节新干电池、小灯泡(额定电压为2.5 V，灯丝的电阻约为10 Ω)、电流表、电压表、开关、规格分别为R1“10 Ω 2 A”和R2“30 Ω 1 A”的滑动变阻器各一个、导线等．甲乙丙丁第4题图(1)连接电路时，小明应选用滑动变阻器________(选填“R1”或“R2”).(2)如图甲所示的电路未连接完整，请你用笔画线代替导线将电路连接完整．(3)连接好电路，将滑动变阻器滑片移到适当位置后闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是__________.(4)排除故障后，闭合开关，移动滑片P到某位置时，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动；小明根据实验数据画出了小灯泡的U－I图像如图丙所示，则小灯泡的额定功率为____________W.(5)小明去掉电压表，添加了一个电流表和阻值为R0的定值电阻也测出了小灯泡的额定功率(小灯泡的额定电压为U额).他设计的电路如图丁所示，实验步骤如下：A. 闭合开关S，移动滑片，使电流表的示数为________；B. 读出电流表的示数为I；C. 小灯泡额定功率的表达式为P额＝________(用已知量和测量量表示).。
2022年人教版物理中考专项《电学基础、欧姆定律》练习附答案
电学根底、欧姆定律一、选择题(每题2分，共30分)1．(2021·威海)假设自然界存在第三种电荷，且遵循已有的电荷间的作用规律。
a、b、c 三个轻质小球分别带正电荷、负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触，三个小球的最终状态可能为()2．如下图，几只串联的水果电池提供的电力足够点亮排成“V〞字形的一组发光二极管。
以下说法正确的选项是()A．水果电池将电能转化为化学能B．发光二极管是由半导体材料制成的C．一组二极管同时发光说明它们一定是串联的D．如果少串联一个水果电池，二极管将变亮3．(2021·德州)自动售票公交车后门两侧的扶手上各装有一个红色按钮(如下图)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。
以下图所示的电路图符合要求的是()4．(2021·毕节)汽车平安带未系提示器是由压力传感器和开关设计而成。
当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，假设未系平安带(平安带控制开关S2断开)那么语音提示：“请系好平安带〞，系上平安带后，平安带控制开关S2闭合，语音提示器不工作。
以下图中R是限流电阻，能够满足要求的是()5．如下图是一种英语听力播放控制装置的原理图。
“播放器〞是有电流通过时会播放声音的装置；“定时开关〞在电路刚接通时，处于“闭合〞状态，到达设定时间后能自动断开。
以下选项中正确的选项是()A．闭合开关S，指示灯立刻发光，播放器立刻播放声音B．到达设定时间后，指示灯保持发光且亮度不变C．到达设定时间后，播放器立刻开始播放声音D．“定时开关〞断开前后，“指示灯〞和“播放器〞分别处于并联和串联状态6．矿泉水中含有人体所需的多种矿物质，导电能力较强；纯洁水是用自来水经过多层过滤后得到的饮用水，矿物质含量较少，导电能力较差。
小明据它们导电能力不同这一特点，设计了如下图的实验装置，M、N是相同的两根细长玻璃管，M内装满矿泉水，N内装满纯洁水。
中考冲刺：电学作图专题(基础)知识讲解
中考冲刺：电学作图专题（基础）撰稿：肖锋审稿：雒文丽【中考展望】1、中考要求一般指根据题目的要求，完成相应的作图。
它可以反映学生对某个物理概念和物理规律的理解和掌握程度，在中考试卷中所占分值约4分到9分。
（各地要求略有不同）作图题一般分为两大类：基本作图题和设计作图题。
基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新能力和作图技巧。
2、中考动向中考作图题主要在光学、力学、电学和电磁学部分。
电学作图一般包括电路的设计、电路的连接和对电路的识别及改错；电磁学作图一般包括通电螺线管磁极的判断，通电螺线管的绕线及常见磁场的磁感线等。
【方法点拨】1、电学作图电学作图主要包括(1)根据实物图画出电路图；(2)根据电路图连接实物图；(3)设计电路图；(4)家庭简单电路模拟安装图。
解题技巧(1)串联简单，并联抓住“分合点”，无论是画电路图还是连实物图都要找到“分”、“合”点。
分点合点之间的就是支路。
(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）。
(3)首先判断用电器串并联，再根据要求把开关装到合适位置。
(4)类题主要考查"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线，零线和地线的连接。
2、电磁学作图考察的内容（1）磁场中磁感线的方向，小磁针N极的方向；会画常见的几个磁体产生的磁场；(2)判断通电螺线管电流方向；(3)判断通电螺线管磁极；(4)画出通电螺线管中线圈绕法。
解题技巧（1）充分理解磁场、磁感线的概念，深刻体会小磁针N极的指向和磁感线的方向的一致性。
（2）抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。
【典型例题】类型一、电学1、根据实物图，画出电路图。
【思路点拨】从实物图中可以看出，两只灯泡并联，开关S2控制L2支路，开关S1控制整个电路。
中考物理复习---电学知识综合(1)含答案
第六讲电学基础复习知识点1 两种电荷1．摩擦起电（1）概念：用摩擦的方法使物体带电。
（2）实质：电子的_______________。
（3）带电体的性质：带电体能吸引___________。
解答：得失轻小物体2．两种电荷（1）正电荷：与用丝绸摩擦的___________所带电荷相同的电荷。
（2）负电荷：与用毛皮摩擦的___________所带电荷相同的电荷。
（3）电荷间的相互作用规律：同种电荷相互________，异种电荷相互_________。
解答：玻璃棒橡胶棒3．验电器。
（1）用途：检验物体是否带电。
（2）原理：同种电荷相互__________。
解答：排斥4．电荷量：电荷的多少，单位为库仑，符号是C。
5．导体和绝缘体（1）导体：容易________的物体。
（2）绝缘体：不容易_________的物体。
解答：导电导电例题讲解一．选择题1．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示．此现象能说明（）学习目标：1．掌握电流和电路2．会识别串并联电路3．掌握电流、电压的测量，及串并联电流电压的规律4．掌握滑动变阻器的原理及使用方法A．乙球所带的一定是正电荷B．甲、乙两球带有异种电荷C．乙、丙两球带有同种电荷D．自然界中只存在两种电荷【解答】解：自然界只有两种电荷：正电荷、负电荷；由图知，乙球与丙球靠近时相互排斥，根据同种电荷相互排斥知，丙球和乙球带相同电荷；甲球与乙球相互吸引，因异种电荷相互吸引，带电体能吸引不带电的轻小物体，所以甲、乙两球可能带有异种电荷，也可能一个小球带电（但不能判断带什么电荷），另一个小球不带电；这两个图不能说明自然界只存在两种电荷；综上所述，C正确。
故选：C。
2．如图所示，小朋友从滑梯滑下时，出现了“怒发冲冠”的情景。
对此的解释，下列说法不正确．．．的是（）A．同种电荷相互排斥B．小朋友的头发带上了同种电荷C．小朋友和滑梯带上了异种电荷D．小朋友身体与滑梯摩擦时产生了电荷【解答】解：AB、图中头发带上了同种电荷互相排斥而张开，故AB正确；C、小朋友和滑梯带上了异种电荷，故C正确；D、摩擦起电的实质是电荷（电子）的转移，不是创造电荷，故D错误。
中考冲刺：电学实验(基础)知识讲解
中考冲刺：电学实验（基础）责编：武霞【中考展望】实验题是最能体现物理学科的学习能力的一种题型，它不仅能反映学生学习过程中的观察能力、动手动脑能力，而且还能反映学生对学习物理概念和物理规律的理解情况，重要的是它能再现学生的情感、态度、价值观。
实验题的形式是多种多样的，它可以用选择题、填空题、问答题、作图题、计算题等不同方式展示，所以各种题型的解题思路、解题方法、以及解题步骤，都适用于对实验题的正确解答。
1、测量型实验主要考查学生对实验器材的正确操作，是考查其他实验的基础。
熟悉各种仪器及仪表的操作规则是解决这类测量型实验的基础。
2、实验考查中对实验中用到的科学研究方法和实验现象的分析及实验操作顺序的考查是当前中考考点之一。
要快速准确地解决这类问题，必须明确各实验中常用的研究方法和各实验操作顺序，当然，要在平时真正做过实验，而不是背实验，才能把这类习题回答好。
3、熟练地操作书本上的每一个演示实验是实验复习中的重点，只有这样方能真正提高动手能力。
4、近几年各地的中考试卷中出现了一些“探索性”“设计性”实验，这类实验不仅能充分反映教师在平时物理教学中对物理实验的重视程度，而且也能培养和提高学生运用物理知识解决实际问题的能力。
随着素质教育的逐步深入，这种题型仍是今后中考的热点。
在扎实的基础上设计出合理的方法是解决此类问题的关键，平时要多加练习。
【方法点拨】实验题解答过程中需要注意的问题1、实验原理定方向正确解答物理实验题必须坚持以实验原理为依据的操作过程，实验原理是整个实验的指导方向，而对实验原理的理解必须做到：（1）要结合课本中学过的物理知识加深理解实验原理；（2）要从实验原理中理解实验成立的条件；（3）弄清一个实验原理可以做不同的类似实验；（4）理解原理设计替代性实验。
2、实验步骤要有科学性实验步骤是否合理、完善直接影响着物理实验的质量，因此在实验操作过程中弄懂，理解和熟悉实验步骤对做好实验题是非常重要的：（1）保证实验步骤的完整性和合理性。
