石材干挂施工要点完整版
外墙石材干挂工程施工工艺
外墙石材干挂工程施工工艺随着科技的进步和建筑行业的发展，外墙石材干挂施工工艺在我国得到了广泛的应用。
这种新型的施工工艺不仅提高了建筑物的美观性和耐久性，而且具有施工速度快、成本低等优点。
本文将从施工流程、施工要点、质量控制等方面详细介绍外墙石材干挂工程施工工艺。
一、施工流程1. 基层处理：首先对墙体进行清理，去除污物、浮尘等，确保墙体表面干净、坚实。
然后根据设计要求布置钢骨架，水平方向的角钢必须焊在竖向角钢上。
2. 聚苯板保温层安装：在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm厚聚苯板，起到保温隔热的作用。
3. 放线：按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的具体位置。
4. 石材加工：根据设计图纸和放线，对石材进行钻孔或切槽，为安装挂件做准备。
5. 安装挂件：根据放线的位置，在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。
埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。
6. 安装石材：将石材按照放线的位置挂设在挂件上，调整位置后紧固。
石材间采用橡胶条或泡沫条填塞拼接缝，并打封缝硅胶。
7. 清理：施工完成后，对墙面进行清理，确保表面整洁。
二、施工要点1. 基层处理：基层处理是保证干挂石材施工质量的关键环节。
基层必须坚实、平整、干净，无松散、脱落、空鼓等现象。
2. 钢骨架布置：钢骨架应按照设计要求进行布置，确保其稳定性和承载能力。
3. 聚苯板保温层安装：保温层应均匀分布，厚度一致，确保保温效果。
4. 放线：放线准确与否直接影响到干挂石材的安装效果。
放线时应确保线条清晰、整齐，便于施工。
5. 石材加工：石材加工应按照设计要求进行，确保孔位、槽位的准确性和石材的完整性。
6. 安装挂件：挂件的安装应牢固，膨胀螺栓的紧固力度应符合要求。
7. 安装石材：石材安装应按照放线位置进行，确保石材的排列整齐、高低一致。
三、质量控制1. 基层质量：基层处理应符合规范要求，必要时进行加固处理。
墙面干挂石材施工控制要点
墙面干挂石材施工控制要点01干挂石材工艺概述石材作为装饰工程占比相对较大的主材，其安装质量的好坏直接影响着装饰工程的最终效果。
常规的石材安装工艺分为湿贴、干挂以及湿挂，干粘、干挂石材根据固定方式的不同常见的有开槽式和背栓式。
开槽式▲背栓式▲背栓预埋示意▲干挂施工相对传统的湿作业施工，其优越性主要体现在:1、能避免因湿贴而容易导致的面层石材返碱、变色等病变；2、施工速度相对快，受环境因素影响小，能节约工期；3、能避免因粘结层粘结不牢导致的空鼓脱落；4、内部空腔结构，能减轻结构的整体承载。
02石材脱落案例分析干挂石材工艺在当前装饰工程中的应用已经很普遍，稍微高档一点的酒店、办公楼等公建都会涉及，虽然安装工艺相对已经很成熟，但在施工过程中我们还是发现了诸多干挂石材相关的质量问题。
干挂石材出现脱落▲挂点AB胶与石材整体脱离▲原因分析：1、干挂石材厚度不足“脱落板块厚度16mm，业主设计为保证纹理效果，挑选成品板厚度误差较大)，虽然背面用150mm x 50mm岗石背条加固。
但由于石材背面背胶层粘结力差，导致背条连同背胶层从石材背面剥落；2、墙面石材深化排版干挂石材幅面尺寸较大(1350mm x 1050mm)，石材侧边未开槽挂码件，而采用了干粘码件后粘结背条的方法，上下两排各3个挂点支撑，上下排挂点间距过大(超过700mm)，石材中间未增加挂点导致单点受力较大；3、干挂石材为葡萄牙米黄(石灰石)，材质疏松，易粉化、剥离、开裂，与石材背胶粘结强度差;4、项目施工过程中有技术交底文件，但属于套用常规项目交底内容，未根据本项目特征针对性的交底，施工班组凭以往经验施工;控制要点:1、墙、柱面石材施工可根据设计效果和使用部位。
选择干挂法、干粘法和湿贴法;当石材板材单件重量大于40kg或单块板材面积超过1㎡或室内建筑高度大于3.5m时，墙、柱面应设计成干挂法，采用短槽式、背槽式或背栓方式；现场开槽或开孔部位补刷同种石材防护剂;注意:干挂板材的单块面积不应大于1.5㎡2、墙、柱面石材设计为采用干挂法安装方式时，石材厚度应符合下列规定：(1)细面天然石材厚度不应小于20mm，粗面天然石材厚度不应小于23mm；(2)中密度石灰石或石英砂岩板厚度不应小于25mm;(3)人造石材厚度不应小于18mm。
干挂石材施工方法及注意事项
干挂石材的施工方法与注意事项干挂石材在施工时在考虑到安全等一些其他的因素时有一些事项如施工方法等是必须特别注意的，其具体的操作大体分析如下：施工方法：（一）、骨架安装石材安装的钢骨架，主要是采用［63 >40^5槽钢作竖向主龙骨，安装时，先在主体结构表面，按水平间距800m m,弹纵向垂直线。
然后将槽钢沿纵向垂线进行布置。
布置完毕后，在槽钢两侧按竖向间距1500mm,确定固定点（膨胀螺栓）位置，并用电锤钻①16圆孔（固定/ 50^50^5角钢），切成100mm左右作角码连接件。
在角码连接的一侧用台钻钻①12.5圆孔与固定点（膨胀螺栓）安装固点，同时将连接件与主龙骨进行连接安装并焊接。
待主龙骨安装完毕后，按石材竖向分格尺寸在主龙骨表面，弹出水平次龙骨定位线，再将/ 50^50X5 角钢与主龙骨连接安装并焊接。
（二）、骨架焊接（1）焊条采用E42（2）电焊操作工需持正上岗，作业时要备灭火器、水桶等防火措施，并指定专人看火。
（3）熟悉图纸做好技术交底。
（4）电焊工在操作过程中，焊缝长度不得小于焊接点周长一半，焊缝厚度H=5mm，焊缝宽度要均匀一致，不得有夹碴等现象，焊接焊好后，表面焊碴要清理干净，并补刷防腐漆二遍。
（三）、石材安装（1）为了达到外立面的整体效果，要求板材加工精度比较高，花岗岩石材板的安装，要精心挑选板材的色差，要求板的误差移到分缝之内。
在板安装前，根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后，在建筑物大角外做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水平线，确保钢骨架安装后处于同一平面上（误差不大于2mm）。
（2）同时，通过室内的50cm，线验证板材水平线和纵垂线，以此控制拟将安装的板缝水平程度。
通过水平线及垂线形成的标准平面标测出结构平面，垂直平整凹凸程度，为结构修补及安装龙骨提供可靠的依据。
（3）本工程花岗石材为25mm厚，横纵通缝为6mm,采用硅酮密封胶、封缝勾勒。
干挂石材施工工艺
干挂石材施工工艺1、吊垂直、套方找规矩：在建筑物的四大角和门窗洞口边用经纬仪打垂直线；如果建筑物为多层时，可以从顶层开始用特制的大线坠，绷铁丝吊垂直；然后根据门窗、楼层水平基线交圈找控制点。
弹线：按照设计分块大样图，在地面、墙面上分别弹出底层石材位置线和墙面石材的分块线。
2、龙骨固定和连接：1）在墙面上，根据石材的分块线和石板开槽（打孔）位置弹出纵横向龙骨位置线。
2）埋件：干挂石材宜采用墙面预埋铁件的办法，如采用后置埋件应符合设计图纸要求。
3）焊接将钢型材龙骨焊接在埋件上。
宜先焊接竖向龙骨，焊接的焊缝高度、长度应符合设计，经检查合格后按分块线位置焊接水平龙骨。
水平龙骨焊接前应根据石板尺寸、挂件位置提前进行打孔，孔径一般应大于固定挂件的螺栓1-2mm，左右方向最好打成椭圆形，以便挂件的左右调整。
4）经检查水平高度和焊缝符合设计要求后将焊渣敲干净。
5）涂刷防腐材料。
一般情况下，室内钢材涂刷2遍防锈漆、室外焊缝先涂刷一遍富锌底漆，干燥后再涂刷防锈漆1～2遍，要求涂刷均匀，不得漏刷。
3、石板开槽、打孔：将石板临时固定，按设计位置用云石机在石板的上下边各开两个短平槽。
短平槽长度不应小于100mm，在有效长度内槽深不宜小于15mm；开槽宽度宜为6～7mm（挂件：不锈钢支撑板厚度不宜小于3mm、铝合金支撑板厚度不宜小于4mm）。
弧形槽的有效长度不应小于80mm。
两挂件间的距离一般不应大于600mm。
设计无要求时，两短槽边距离石板两端部的距离不应小于石板厚度的3倍且不应小于85mm，也不应大于180mm。
石板开槽后不得有损坏或崩边现象，槽口应打磨成45°倒角，槽内应光滑、结净。
开槽后应将槽内的石屑吹干净或冲洗干净。
4、挂件安装：将挂件用螺栓临时固定在横龙骨的打眼处，安装时螺栓的螺帽朝上，同时应将平垫、弹簧垫安放齐全并适当拧紧。
将首层石板逐块进行试挂，位置不相符时应调整挂件的左右使其相符。
5、石板安装：1）短槽式：首层石板安装。

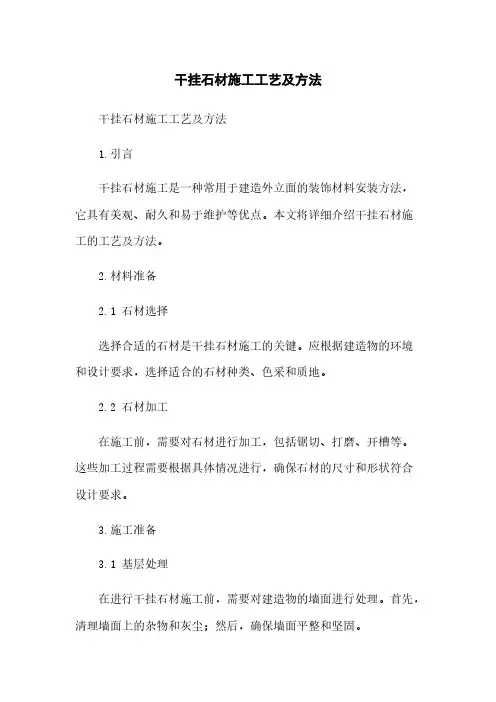

干挂石材施工工艺及方法
干挂石材施工工艺及方法干挂石材施工工艺及方法1.引言干挂石材施工是一种常用于建造外立面的装饰材料安装方法，它具有美观、耐久和易于维护等优点。
本文将详细介绍干挂石材施工的工艺及方法。
2.材料准备2.1 石材选择选择合适的石材是干挂石材施工的关键。
应根据建造物的环境和设计要求，选择适合的石材种类、色采和质地。
2.2 石材加工在施工前，需要对石材进行加工，包括锯切、打磨、开槽等。
这些加工过程需要根据具体情况进行，确保石材的尺寸和形状符合设计要求。
3.施工准备3.1 基层处理在进行干挂石材施工前，需要对建造物的墙面进行处理。
首先，清理墙面上的杂物和灰尘；然后，确保墙面平整和坚固。
3.2 安装龙骨安装龙骨是干挂石材施工的基础工作。
根据设计要求和石材尺寸，确定龙骨的位置和间距，然后固定龙骨到墙面上。
4.施工步骤4.1 固定龙骨在墙面上按照设计要求，用钢筋或者膜背胶将龙骨固定好，确保龙骨平直且稳固。
4.2 安装石材支撑系统根据设计要求，安装好石材支撑系统，包括角码、角卡、角铁等，以确保石材的支撑和安装稳定可靠。
4.3 石材安装将加工好的石材按照设计图纸的要求，用专用的干挂石材胶将其固定在龙骨和支撑系统上。
确保石材安装坚固、垂直和平整。
4.4 石材间隙处理在石材之间的横向和纵向留缝，然后填充密封胶，以增加石材的抗震和抗水性能，并保证整体外观的美观和一致性。
5.施工注意事项5.1 安全施工在干挂石材施工过程中，注意安全施工，避免发生人员伤害和财产损失。
5.2 施工质量控制严格按照设计要求和规范进行施工，确保石材安装质量和外观效果。
6.维护和日常保养6.1 定期检查定期检查干挂石材的稳固性和整体情况，发现问题及时修复。
6.2 清洁保养定期清洁干挂石材，避免灰尘和污渍对石材的伤害，保持其美观和寿命。
扩展内容：1. 本文档所涉及附件如下：- 设计图纸- 干挂石材胶的产品说明书- 石材支撑系统的安装说明2. 本文档所涉及的法律名词及注释：- 干挂石材施工工艺和方法符合国家建造行业相关法律法规的要求，在施工过程中需遵守相关规定。
干挂石材施工方案
干挂石材施工方案干挂石材施工方案一、施工前的准备工作1. 确定施工图纸，并仔细研究图纸上的要求和细节。
2. 准备施工材料，包括干挂石材、粘结剂、锚固件等。
3. 安排施工人员，根据工期和规模确定人员数量和岗位分配。
4. 检查施工设备和工具，并做好维护保养工作。
二、准备干挂石材1. 将干挂石材按照施工图纸要求进行切割和打孔。
2. 清洁和处理干挂石材的表面，确保其平整、无裂缝、无污染物。
3. 对石材表面进行防水处理，以提高耐候性和防火性能。
三、安装干挂石材1. 进行基层处理，确保基层平整、干燥、无尘，并按照施工图纸要求进行标线和测量。
2. 在基层上用粘结剂涂抹一层均匀的厚度，然后用刮板压实。
3. 将干挂石材按照标线和测量结果进行安装，预留适当的间隙以便进行调整。
4. 使用锚固件进行固定，确保石材的稳定性和安全性。
5. 按照施工图纸要求进行调整和修整，确保石材的水平、垂直和整体效果。
6. 使用专用工具在石材之间填充密封胶，以提高干挂石材的密封性和防水性。
四、施工后的处理1. 清理施工现场，将施工垃圾和废料进行分类处理和清运。
2. 对干挂石材进行保养和维护，定期检查和清洁表面，防止污染和腐蚀。
3. 检查干挂石材的固定和缝隙，及时调整和修补，以保证施工质量和安全性。
以上就是干挂石材施工方案的基本内容，通过合理的施工布局和技术操作，可以确保干挂石材的稳定性和美观性，并保证施工质量和安全性。
在施工过程中需要严格按照施工图纸的要求进行操作，保证每一道工序的质量和效果，确保干挂石材施工的顺利进行。
同时，施工后的保养和维护工作也十分重要，只有做好这些工作，才能确保干挂石材的长期使用效果。
干挂石材施工注意事项
干挂石材施工注意事项干挂石材施工注意事项外墙之于建筑，好比衣服之于人体。
好的建筑外墙不仅展现了建筑外观之美，更保护着建筑体本身。
石材干挂外墙是蓝（绿）城非常精通的建筑外墙系列，蓝（绿）城通常采用的暖色系干挂石材让立面整体呈现出新古典主义的比例与线条，充满丰富的细节变化的美感，极具价值感。
那这一块块石材到底是怎么挂上去的？下面就是店铺整理的干挂石材施工注意事项，一起来看一下吧。
石材面板使用要求1、曲强度标准值小于8.0MPa的石材面板，应采取附加构造措施保证面板的可靠性。
2、严寒和寒冷地区，幕墙用石材面板的抗冻系数不应小于0.8。
3、材表面宜进行防护处理。
对于处在大气污染较严重或处在酸环境下的石材面板，应根据污染物的`种类和污染程度及石材的矿物化学性质、物理性质选用适当的防护产品对石材进行保护。
4、材面板安装到位后，横向构件不应发生明显的扭转变形，板块的支撑件或连接托板端头纵向位移应不大于2mm。
5、邻转角板块的连接不应采用粘结方式。
干硅石材节点使用工艺1、有骨架钢材需热镀锌处理。
2、件扁钢及螺栓需热镀锌处理或为不锈钢挂件。
3、缝必须饱满牢固。
4、架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。
5、置埋件不可采用普通化学锚栓连接。
6、材短槽必须机械开槽，保证槽缝宽度符合设计要求，严禁现场手提切割机开槽。
7、离缝石材板缝需夹胶和座胶时横竖缝内的胶浆必须饱满完整。
8、材板面需打胶时，胶缝宽窄必须一致，胶缝边缘平滑挺直无毛边。
9、挂石材厚度为25mm时，单块板平方面积不宜大于1平方米。
10、石材厚度大于25mm时，单块板平方面积不宜大于1.5平方米。
Tipsa、不可采用云石胶；b、不可采用斜插件、平插件、T型挂件、蝴蝶件；c、石材挂件间距不大于600mm；d、横龙骨与主龙骨连接，不可两端均采用焊接；e、主龙骨不可直接与土接触，应固定在混凝土柱墩或混凝土挑板上；f、石材厚度在5~8cm直接采用背栓连接，石材厚度大于8cm时，采用化学植筋连接，背栓或化学植筋伸入石材长度不可小于石材厚度的一半胶；【干挂石材施工注意事项】。
干挂石材施工方法(完整已排版)
干挂石材施工1、材质要求石材规格尺寸应符合设计要求。
颜色一致，不得有裂纹、砂眼、石核子等隐伤现象（棱角可用弯尺测量，隐伤可采取锤敲击检查，声音发脆声为合格）。
2、施工准备1）根据挂件设计，组织挂件加工。
2）测量放线：在结构各转角外下吊垂线，用来确定石材的外轮廓尺寸，对结构突出较大的做局部剔凿处理，以轴线及标高线为基线，弹出板材竖向分隔控制线。
3）根据放样图及挂件形式，确定钻孔位置。
3、施工方法1）根据设计尺寸、进行石材钻孔。
石材背面刷胶粘剂，贴玻璃纤维网格布增强。
其静止固化时间，视气候条件而定，固化前防止受潮。
2）根据确定的孔位用电锤在结构面钻孔，钻头要求垂直结构面，如遇结构主筋可左右移动，因挂件设计为三维可调，但需在可调范围以内，固定不锈钢膨胀螺栓及挂件。
3）采用间接干挂，竖向槽钢用膨胀螺栓固定在结构柱梁上，水平角钢与竖向角钢焊接，膨胀螺栓钻孔位置要准确，深度在65mm以内。
下膨胀螺栓前要将孔内粉尘清理干净，螺栓埋设要垂直、牢固，连接件要垂直、方正。
4）型钢安装前先刷两遍防锈漆，焊接时要求三面围焊，有效焊接长度≥12mm，焊接高度为6mm。
要求焊缝饱满，不准有砂眼、咬肉现象。
型钢安装完需在焊缝处补涂防锈漆。
5）挂线：按大样图要求，用经纬仪测出大角两个面的竖向控制线，在大角上下两端固定挂线的角钢，用钢丝挂竖向控制线，并在控制线的上、下做出标记。
6）支底层石材托架，放置底层石板，调节并暂时固定。
7）结构钻孔，插入固定螺栓，镶不锈钢固定件。
8）用嵌缝膏嵌入下层石材上部孔眼，插连接钢针，嵌上层石材下孔。
9）临时固定上层石材，钻孔，插膨胀螺栓，镶不锈钢固定件。
10）清理石材饰面，贴防污胶条、嵌缝，刷罩面涂料。
石材干挂施工方案(最新)
石材干挂施工方案(最新)一、施工前准备工作在进行石材干挂施工之前，需要做好以下准备工作：1.设计方案确认–按照设计图纸确认安装的区域、石材种类、尺寸和设备，并与设计师进行沟通确认。
2.材料准备–确保所有石材板材、挂件、工具和耗材等准备充足，确保质量符合要求。
3.安全防护–施工现场应设置明显的安全警示标志，工人需佩戴好安全帽、手套等防护用具。
二、干挂施工步骤1. 基础处理•在墙体表面进行清理，确保表面平整、无尘、无油污，并在基础表面涂抹墙体防水处理层。
2. 安装挂件•按照设计方案确定的位置，在墙体上预埋或固定挂件，确保坚固可靠。
3. 钢架安装•按照设计要求，安装好支撑钢架，保证安装牢固、水平。
4. 铺设石材板•将石材板按照排列顺序依次安装在支撑钢架上，注意石材间的缝隙均匀一致。
5. 固定石材•使用专用的固定夹具将石材板固定在钢架上，确保安装牢固、平整。
6. 精细调整•进行最终调整，保证每块石材间的间隙一致，表面整齐平滑。
7. 完工验收•进行施工质量验收，检查石材干挂施工是否符合设计要求，确保质量达标。
三、施工注意事项•工艺标准–严格按照工艺标准进行施工，确保施工质量和安全。
•资质许可–施工单位应当具备相应资质许可，保证施工合法合规。
•质量监控–在施工过程中要定期检查质量，发现问题及时纠正，确保施工质量。
四、施工总结通过以上石材干挂施工方案的执行，可以保证石材干挂施工质量、安全、效率。
在施工过程中，工艺标准、资质许可、质量监控等都是至关重要的环节，只有严格执行才能保证整个施工项目的顺利进行。
希望以上方案能对您在石材干挂施工中提供一些帮助和指导。
外墙干挂石材施工方案(完整版)
外墙干挂石材施工方案(完整版)一、工程概况外墙干挂石材施工方案旨在为我国某高层建筑的外墙装饰提供一套完整、安全、高效的施工方法。
工程地点位于城市中心区域，建筑高度约为200米，外墙面积约为1.5万平方米。
本工程采用干挂石材施工工艺，主要包括石材的加工、吊篮的安装与移位、石材的固定及调整等环节。
二、准备工作1. 技术准备：熟悉设计图纸，明确施工要求，编制施工方案，并对施工人员进行技术交底。
2. 材料准备：根据设计要求，选购符合国家标准和质量要求的石材、挂件、螺栓等材料。
3. 设备准备：准备吊篮、提升机、手动葫芦、安全带等施工设备，并确保设备性能良好。
4. 人员准备：组织施工人员，进行专业技能培训，确保施工人员具备相应的操作技能。
5. 现场准备：搭建临时设施，包括脚手架、施工通道、安全防护网等，确保施工现场安全有序。
三、吊篮参数及组成部件1. 吊篮型号：根据建筑高度和施工需求，选择合适型号的吊篮，确保吊篮的安全性和稳定性。
2. 吊篮组成部件：（1）悬挂机构：包括悬挂架、钢丝绳、连接件等，用于支撑吊篮的重量。
（2）提升机构：包括提升机、导向轮、滑轮等，用于实现吊篮的上升和下降。
（3）安全保护系统：包括安全锁、限速器、行程限位器等，确保吊篮在施工过程中的安全。
（4）电气控制系统：用于控制吊篮的上升、下降、停止等动作。
（5）工作平台：用于放置施工工具和石材，工作平台上设有安全防护栏。
（6）辅助设备：包括手动葫芦、安全带、防坠器等，用于辅助施工和保证施工人员安全。
四、吊篮的安装、移位和拆除方案1、吊篮搭设方案（1）根据建筑物的结构特点，选择合适的悬挂点，确保吊篮的稳定性和安全性。
（2）在悬挂点处安装悬挂机构，包括悬挂架、钢丝绳、连接件等，严格按照厂家提供的安装说明书进行操作。
（3）安装提升机构，包括提升机、导向轮、滑轮等，确保提升机构安装牢固，运行顺畅。
（4）连接安全保护系统，包括安全锁、限速器、行程限位器等，确保安全保护系统正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材干挂施工要点 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
石材干挂施工要点
1、石材防护：
（1）涂刷六面油性防护之前应确保石材彻底干透，吸水率高的石材，如白色石材、木纹石等，需涂刷两遍防护；
（2）石材现场切割、开槽后应及时补做同种防护剂。
2、石材干挂件：
（1）潮湿区域、沿海区域干挂件应选用304不锈钢；
（2）干挂件焊接处未做防锈处理的严禁使用。
3、干挂胶使用：
（1）石材干挂必须使用AB胶，云石胶只可作为临时固定；
AB胶质量（含油量高、固化时间等）应符合标准要求（ GB 50728-2011环氧结构胶）；
（2）施工中AB胶操作应进行现场交底：配比准确、搅拌均匀、使用方法等。
4、石材背条：
（1）当干挂石材厚度低于20mm时，必须加背条，背条严禁采用米黄类疏松材质石材，宽度50mm，长度不得小于150mm（每个干挂部位）；（2）背条必须使用AB胶粘，不允许使用云石胶；
（3）石材粘背条部位必须清理干净，不得有浮灰、油渍等。
