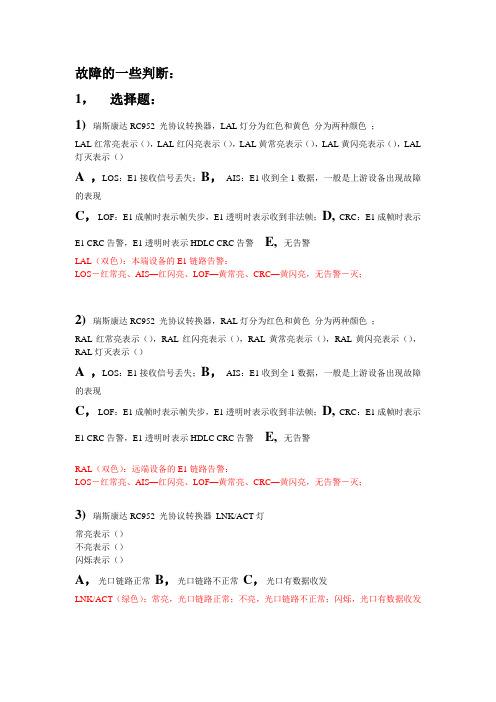

故障的一些判断：1，选择题：1) 瑞斯康达RC952 光协议转换器，LAL灯分为红色和黄色分为两种颜色；LAL红常亮表示（），LAL红闪亮表示（），LAL黄常亮表示（），LAL黄闪亮表示（），LAL 灯灭表示（）A ，LOS：E1接收信号丢失；B，AIS：E1收到全1数据，一般是上游设备出现故障的表现C，LOF：E1成帧时表示帧失步，E1透明时表示收到非法帧；D, CRC：E1成帧时表示E1 CRC告警，E1透明时表示HDLC CRC告警E, 无告警LAL（双色）：本端设备的E1链路告警：LOS－红常亮、AIS—红闪亮、LOF—黄常亮、CRC—黄闪亮，无告警－灭；2) 瑞斯康达RC952 光协议转换器，RAL灯分为红色和黄色分为两种颜色；RAL红常亮表示（），RAL红闪亮表示（），RAL黄常亮表示（），RAL黄闪亮表示（），RAL灯灭表示（）A ，LOS：E1接收信号丢失；B，AIS：E1收到全1数据，一般是上游设备出现故障的表现C，LOF：E1成帧时表示帧失步，E1透明时表示收到非法帧；D, CRC：E1成帧时表示E1 CRC告警，E1透明时表示HDLC CRC告警E, 无告警RAL（双色）：远端设备的E1链路告警：LOS－红常亮、AIS—红闪亮、LOF—黄常亮、CRC—黄闪亮，无告警－灭；3) 瑞斯康达RC952 光协议转换器LNK/ACT灯常亮表示（）不亮表示（）闪烁表示（）A，光口链路正常B，光口链路不正常C，光口有数据收发LNK/ACT（绿色）：常亮，光口链路正常；不亮，光口链路不正常；闪烁，光口有数据收发4)分支业务点开通4M带宽时，如何置RC953-FX4E1拨码的开关？答：RC953-FX4E1共有三组拨码开关，分别为：SW1、SW2、SW3；为了给各每个用户分支接点提供4M带宽，应将SW2的第3、4个拨码拨成ON状态（拨码朝下，相应的E1处于关闭状态），即关闭第3、4路E1（缺省情况下，4个E1都处于打开状态）；SW3的第8位拨码开关拨成ON状态（选择从时钟模式）。
瑞斯康达-MSAP设备、板卡及网管平台简介
OPCOM3500E MSAP综合业务接入平台产品概述OPCOM3500E 综合业务接入平台（MSAP）是面向传统TDM业务和宽带IP数据业务接入的汇聚型设备，定位于城域网接入层。
OPCOM3500E在线路侧实现SDH 155M上行，用户侧提供SDH、PDH、以太等各种接入方式，OPCOM3500E能够满足运营商大客户接入、3G和NGN网接入层的各类需求。
OPCOM3500E在上行方向利用155M光口替代大量传统PDH设备的E1电口，解决E1连接线缆过多而带来故障点多、维护成本高的问题；在用户方向可将E1、V35、以太网等业务转化成VC12进行汇聚收敛和统一调度，为方便灵活的进行业务配置，提高业务开通效率创造了条件；通过高密度集成，减少局端PDH、协转、光纤收发器等设备机房空间的占用成本；OPCOM3500E将SDH完善的OAM管理功能和瑞斯康达独特的远端网管RC.LINK技术相结合，实现对接入层设备的全程网管，提高运营商对接入层网络的管理控制能力。
功能特点1．基于电信级的产品设计，线路侧最大可提供4路STM-1光口或两路STM-4，支持群路盘1＋1备份，实现群路、交叉和时钟模块的热备份；双电源热备份和负荷分担；支持支路盘的1+1保护；采用SFP热插拔光接口及板卡全面热插拔设计；2．单个子框最大支持160路E1或80路以太网接入；3．可与Raisecom以太网光纤收发器、PDH光端机、以太网复用器、协议转换器、PCM、SDH多业务光端机等产品实现互通和远端网管；支持内置DCN网管通道，解决运营商DCN网对接入层覆盖不足的问题；支持多个子框的网管级联；4．提供内置误码仪功能和远端设备掉电告警功能，提供机箱告警输出，支持网管平台对本地设备板卡和远端设备的软件在线升级功能；5．支持SDH通道和复用段保护，可实现多种网络拓扑，包括点到点、链型、环型和环带链等；6．支持EOS功能，采用GFP、LAPS封装协议，支持LCAS功能，可与主流MSTP厂商设备兼容对通。
通信考试试题及参考答案全套
1. 集团客户类别（以下简称客户级别）是政企客户部站在市场的角度，根据集团客户价值细分综合参照“绝对标准”和“相对标准”来划分的，具体分（D ）类。
A、A 类B、A 类B 类C、A 类B 类C 类D、A 类B 类C 类D 类2. 技术线条针对业务的网络服务分级由高至低分为（C ）四个级别。
A、A 级B 级C 级D 级B、高级中级标准普通级C、AAA 级AA 级A 级普通级D、普通级A 级AA 级AAA 级3. 售后服务分级要求AAA 级服务，每（D ）上门拜访一次。
A、一个月B、二个月C、三个月D、半年4. 售后服务分级要求AA 级服务，每（D ）上门拜访一次。
A、二个月B、三个月C、半年D、一年5. 网络质量指标互联网专线与APN 专线，从客户端PING 至少1000 个IP 包，丢失的IP 包与所有IP 包的比值，多少为标准？（A ）A、5% B、6% C、8% D、10%6. 网络质量指标互联网专线与APN 专线，IP 包平均传输时延，从客户端PING 至少（B ）个IP 包，所有IP 包传送时延的算术平均值。
A、500 B、1000 C、2000 D、50007. 售后服务分级要求，AAA 服务客户端现场巡检每（C ）次。
A、一个月B、二个月C、一季度D、半年8. 根据业务开通服务的分级要求，AAA 客户建筑红线范围外接入光缆同路由长度不超过（B ）A、20 米B、50 米C、100 米D、150 米9. 重要集团客户严重故障处理完成后，市公司（B ）个工作日内提交故障报告给客户经理与省网服，客户经理审核后决定是否向客户提供故障报告。
A、1 B、2 C、3 D 、410. 在业务保障分级要求中，AAA 客户语音专线-跨地市、地市内业务中断，修复时长为（B ）A、1 小时B、2 小时C、3 小时D、4 小时11.日常巡检方面，以下说法错误的是（D ）A、客户端设备巡检内容包括如下内容：客户端设备环境（设备卫生情况，设备放置情况，设备电源，设备运行情况，综合布线），客户端设备标签，一图一表检查，资产实物检查，客户业务拨测等。
集客常用设备简介
集团客户专线专网业务常用设备简介（第一版）编制：常州移动工维部支撑响应班日期：2009年9月目录第1章瑞斯康达系列 (3)1.1 光纤收发器RC512（10/100M自适应以太光-电转换设备） (3)1.2 光纤收发器RC511（10/100M自适应以太光-电转换设备） (3)1.3 协议转换器RC952（10/100Base-T快速以太网电口至单路E1接口转换器） (4)1.4 协议转换器RC905（10/100Base-T快速以太网电口至单路E1接口转换器） (4)1.5 多路协议转换器RC953&RC954 (5)1.6 E1接口阻抗转换器RC909 (5)1.7 以太网复用器RCMA2201-60/30（2路E1和1路10/100M自适应以太网复用器） (6)1.8 V.35光端机RC831-30-FV35（2M-PDH光转V.35接口） (6)1.9 V.35至E1协议转换器 (7)第2章华为IAD系列 (7)2.1 IAD101H、102H、104H (7)2.2 IAD208H (8)2.3 IAD132E（T） (9)第3章烽火系列 (10)3.1 烽火PDH (10)3.2 烽火光纤收发器 (11)3.3 烽火协议转换器 (11)第4章PBX系列 (12)4.1 佳和PBX (12)4.2 希华HC4800 PBX (13)第5章华为交换机 (14)5.1 华为交换机S2000系列 (14)5.2 华为交换机S3500系列 (14)第6章EPON设备 (14)6.1 ONU：用户端使用设备 (14)6.2 OLT：局端机房设备 (15)第7章连接线类 (16)7.1 网线 (16)7.2 光连接器 (17)7.3 法兰盘 (17)7.4 跳纤 (18)7.5 2M头 (18)7.6 同轴电缆 (19)第8章综合布线中常用工具及材料 (19)第1章瑞斯康达系列1.1 光纤收发器RC512（10/100M自适应以太光-电转换设备）光纤收发器RC512主要用于企事业单位集团互联网或集团语音（IAD方式）接入。

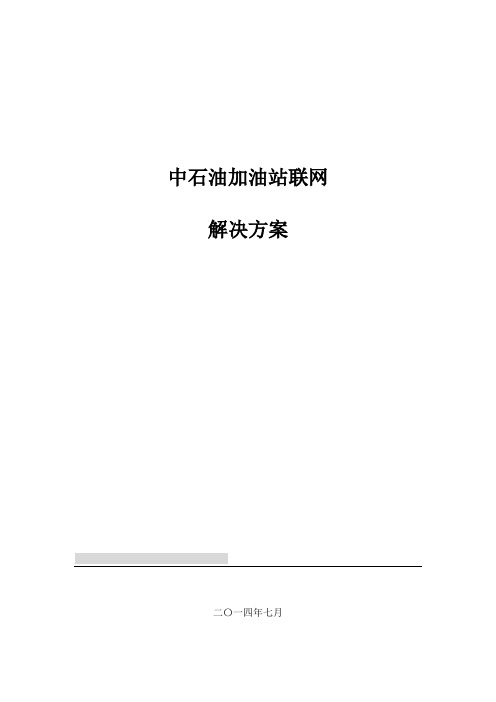

中石油加油站联网解决方案
中石油加油站联网解决方案二〇一四年七月目录一、方案需求 (4)二、解决方案 (4)1-1、网络拓扑 (4)1-2、方案说明 (4)1-3、方案特点及技术细节 (5)五、设备简介 (6)1、RC953-FX4E1 (6)2、iTN2100 (8)瑞斯康达科技发展股份简介瑞斯康达科技发展股份作为一家国内领先的通信接入设备及网络边缘设备制造商，自一九九九年成立以来，一直致力于这一领域的开拓和发展；以领先的技术为用户提供高品质的通信产品和服务作为公司发展的核心动力；连续以500%的年递增速度迅速发展，在短时间内成为中国宽带光纤网络接入设备的主要供给商之一。
到2007年公司净资产规模从创建时的100万元增加至7296万元，职工1200余人，实现年销售额6.8亿元；同时，国内现有300余万台RAISECOM品牌设备运行在中国、中国网通、中国移动、中国联通、中国铁通、有线电视网及众多的本地网络运营商中；国际市场中，已有约20万台RAISECOM设备运行在美国TIMER W ARNER CABLE〔时代华纳〕、墨西哥TELMEX、西班牙Euskaltel、印度Reliance Infocomm、俄罗斯PETERSTAR、KOMKOP、ROSE、越南TDC Song、渥太华Telecom Ottawa、多伦多toronto hydro telecom、瑞典SWEDEN TELECOM等多个国际运营商中。
几年来，公司在光纤宽带网络接入技术及企业网络边缘技术的研发中投入了大量的力量，形成了最贴近用户需求的综合解决方案，同时掌握了IP、Ethernet、GEPON、PDH、SDH、MSTP、MSAP、ATM、CWDM、G.SHDSL、视频压缩及传输等多项该领域的核心技术并拥有自主知识产权，为企业的健康发展打下了坚实的基础。
作为公司发展的基本方向，在光纤宽带网络接入设备及网络边缘设备上，形成了从多业务光接入设备、光端机、光调制解调器、光端机、接口转换器到视频光端机、视频服务器、以太网交换机、网络用户认证系统、宽带接入计费系统等一系列产品及综合解决方案，同时推出了自主开发的标准SNMP协议接入层网络管理平台；可满足从运营网、企业网到园区网等各种不同需求的网络应用。
瑞斯康达RC953用户手册
修订记录
修订日期
手册版本
修订内容
备注
2006-10-23 2010-3-11
V1.0 V1.0
初稿
修改机箱尺寸 的错误。
安全注意事项
在安装和使用本产品之前，请仔细阅读以下事项，并严格按照手册中的说明进行操作，瑞斯康达公 司不对任何由于违反安全事项而造成的损失承担责任。
在安装、维护、拔。
5.2.1 设置前面板的拨码开关...................................................................................................................... 14 5.2.2 连接业务以太网口.............................................................................................................................. 14 5.2.3 连接 E1 线 ........................................................................................................................................... 14 5.2.4 上电 ..................................................................................................................................................... 14 5.2.5 配置业务.............................................................................................................................................. 15 5.3 线缆的准备 .................................................................................................................................................. 15 第 6 章 常见故障解答.............................................................................................................................................. 16 附录 A：120 欧平衡线接头线序定义........................................................................................................................ 17 附录 B：专用词汇及缩略语 ....................................................................................................................................... 18
2021年智慧家庭服务工程师(中级资格)考试题库(含答案)
C、FTTB D、ODF 答案：A 37.配置 ONT 模板时，哪种类型 ONU 可以选择 SNMP 管理模式 A、以上都可以 B、C 类 C、A 类 D、B 类 答案：D 38.光纤产生损耗的原因很多，下列哪一项不是其主要类型 A、固有损耗； B、外部损耗； C、传输损耗； D、应用损耗。 答案：C 39.手机 APP 更换魔百和需要选择产品类型为芒果 TV 或（）。 A、国安电视 B、未来电视 C、华数电视 D、中国网络电视台电视 答案：B 40.GPON 链路指示灯长亮表示？ A、PON 端口链路状态正常 B、设备认证成功 C、光纤没有插好 D、没有建立以太网连接 答案：A 41.装维人员应尽量在()的环境中制作光纤机械接续连接插头，并保持手指的清 洁。
2库（含答案）
一、单选题 1.客户服务等级分为金牌级、银牌级、铜牌级、标准级。业务保障等级不包括（） A、普通 B、AAA C、AA D、标准 答案：D 2.ASON 网络通过透明帧操作 DCC 的命令为() A、606000 B、616100 C、0f8800 D、0f6600 答案：C 3.设置 TP-Link88N 时，应先将 IP 设为 A、自动获取 B、192.168.1.1 C、192.168.0.1 D、192.168.100.1 答案：A 4.GPON 支持的最大物理距离（） A、40km B、20km C、60cm D、10km 答案：B 5.PON 技术下行信号 OLT 选择使用广播方式进行发送，ONU 选择性接收，上行采 用（）方式发送
4
C、ONT D、ONU 答案：D 20.GPRS 专线典型案例：某集团反应其大负控系统的其中几个点的 GPRS 流量异 常，远远超过设计的 2M/月的流量标准，客户要求查明原因。处理过程：首先 I TC 在计费系统里查询这几个号码的帐务信息，没有发现问题，提交网维分析原 因。网维认为产生大幅超标流量，可能是 GPRS 终端设备与服务器之间的数据重 传导致的。咨询集成商其业务层实现原理，终端侧周期性（一般为每小时）向服 务器报告其监控到的信息，如果服务器在预定时间内没有收到或收到的信息不完 整，则向终端发出指令要求重传。经过分析，（）导致数据传送不完整进而重传， 而数据大量重传正是导致流量超标的原因。协助集成商检查那几个超流量终端的 安装情况，发现安装位置是可能的信号盲点，通过更换无线模块的安装位置，问 题解决。空缺部分最可能的情况是： A、计费文件传送错误； B、HLR 数据问题； C、无线网络信号不佳引起； D、集成商系统功能设计不合理； 答案：C 21.宽带电话数图配置模式设置为非最大匹配时，会出现什么故障现象（） A、只可以打进，不能打出 B、只可以打出，不能打进 C、不能打出或打进 D、提示忙音 答案：A 22.智能组网对设备进行远程修改错误参数是基于（） A、telnet B、andlink C、tracert D、ftp
瑞斯康达RC系列收发器产品交流
已发布
RC151系列产品介绍 RC151系列产品介绍
产品型号 RC152-FE(A)-M RC152-FE(A)-S1 RC152-FE(A)-S2 RC152-FE(A)-S3 RC152-FE(A)-SS13 RC152-FE(A)-SS15 RC152-FE(A)-SS23 RC152-FE(A)-SS25 RC151-FE(A)-M RC151-FE(A)-S1 RC151-FE(A)-S2 RC151-FE(A)-S3 RC151-FE(A)-SS13 RC151-FE(A)-SS15 RC151-FE(A)-SS23 RC151-FE(A)-SS25 描述 模块式设备，10/100Mbps自适应，多模，0-2Km，RJ45/DSC 模块式设备，10/100Mbps自适应，单模，0-25Km，RJ45/DSC 模块式设备，10/100Mbps自适应，单模，10-60Km，RJ45/DSC 模块式设备，10/100Mbps自适应，单模，15-120Km，RJ45/DSC 模块式设备，10/100Mbps自适应，单模单芯，双波长0-25Km，RJ45/SC 模块式设备，10/100Mbps自适应，单模单芯，双波长0-25Km，RJ45/SC 模块式设备，10/100Mbps自适应，单模单芯，双波长10-50Km，RJ45/SC 模块式设备，10/100Mbps自适应，单模单芯，双波长10-50Km，RJ45/SC 台式设备，10/100Mbps自适应，多模，0-2Km，RJ45/DSC 台式设备，10/100Mbps自适应，单模，0-25Km，RJ45/DSC 台式设备，10/100Mbps自适应，单模，10-60Km，RJ45/DSC 台式设备，10/100Mbps自适应，单模，15-120Km，RJ45/DSC 台式设备，10/100Mbps自适应，单模单芯，双波长0-25Km，RJ45/SC 台式设备，10/100Mbps自适应，单模单芯，双波长0-25Km，RJ45/SC 台式设备，10/100Mbps自适应，单模单芯，双波长10-50Km，RJ45/SC 台式设备，10/100Mbps自适应，单模单芯，双波长10-50Km，RJ45/SC
RC953E-GESTM1故障处理思路
一、RC953E-GESTM1业务不通时，总结起来有如下几个方面：1、数据配置有误：包括DCN网侧、传输侧、RC953E侧数据配置；2、线路有误码；3、RC953E硬件故障、对端协转有故障或设置有错误当故障发生时，建议按照上述步骤处理二、处理方法1、检查RC953E侧数据配置（1）、RC953E数据配置，包括：A、虚通道配置、是否将虚通道添加到GE口内RC953E_GESTM1E# show virtual-channel//反应虚通道编号—VC12编号--内部E1端口之间的对应关系 Index InnerEth vc12Index e1Index e1Linked------------------------------------------------------------------------- 1 1 1 1 12 2 2 2 23 3 3 3 34 4 4 4 45 5 5 5 5……RC953E_GESTM1# show interface ge 2Interface : eth-2Description : eth-2Administration Status : upOperation Status : down //物理连接状态Autonegotiation : enableDuplex : half-duplexSpeed : 10MbpsFlow-Control : offConverged virtual-channel number: 2 //虚通道的数量Converged virtual-channels: 1,17 //端口包含有哪些需通道statistics of mac:in-Octets : 0 in-UcastPkts : 0In-NUcastPkts : 0 In-Discards : 0in-Error-Packets : 0 In-UnknownProtos : 0in-Mcast-Packets : 0in-Bcast-Packets : 0Out-Octets : 0 Out-UcastPkts : 0Out-NUcastPkts : 0 Out-Discards : 0out-Error-Packets : 0 OutQLen : 0out-Mcast-Packets : 0out-Bcast-Packets : 0B、对通模式配置：基站内为艾默生的IDU或者IPLU，所以应设置为可以与非瑞斯康达协转互通。
瑞斯康达网管配置多E1业务指导
一、网管拓扑图（144协转下面业务点接多E1设备（RC953-FX4E1、RC953-FX8E1等））二、网管配置指导本次配置按照2路E1配置进行举例说明，2路以上的配置均跟该配置相同：交叉配置：（配置1槽位7、8路E1到传输时隙上）首先确认为华为传输、还是中兴传输（该变单盘的时隙模式，为时隙方式为华为传输、线路方式为中兴传输）配置交叉反向复用配置（将该业务7、8路E1端口映射到第7个虚通道（交换端口）里面）成幀模式配置（多E1业务需要配置E1端口成幀模式），将7、8路E1配置成幀模式卡为单盘模式，业务从单盘前面板ETH口出）单盘交换端口配置（配置该业务映射的交换端口7，以及交换端口17），可以按照交换机配置access、trunk、dot1q等功能ESW-2GE单盘的交换端口配置（1-12交换端口分别指的是1-12槽位交换单盘，13-14交换端口分别指的前面板2个千兆端口，本次业务配置在1槽位业务单盘上，需要配置交换端口1、13）三、远端多E1设备拨码（调至设备可网管，以及时钟修改为丛时钟）RC953-FX4E1(FE4E1)拨码说明如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX8E1(FE8E1)拨码说明如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RC953-FX4E1、RC953-FX8E1、RC954-FX4E1
具有反向复用功能的E1协议转换器
产品简介：
RC953-FX4E1、RC953-FX8E1、RC954-FX4E1是北京瑞斯
康达科技发展有限公司自主研发的具有反向复用功能的E1协议
转换器。
具有1路用户以太网光口和多路E1接口（4路或8路）。
主要用于接入或传送带宽大于2Mbps、小于16Mbps的以太网业
务。
即可以成对使用完成用户点到点组网需求，也可做为远端设备，
配合收发器、RC953-8FE16E1、RC953-GESTM1完成用户点到多点
的组网需求。
产品特点：
✧灵活的组网方式
可以按需灵活实现点到点及点到多点的组网。
✧灵活的带宽选择
可以任意指定绑定E1的数量，即链路的带宽。
设备间E1接口无需一一对应，可自动识别进行建链。
✧强大的线路容错能力
可以任意指定每个E1内所占用的时隙，以灵活的实现用户的业务需求。
当一路或多路E1出现误码，在误码门限值内，可保证业务的正常传送；当误码大于门限值，可自动将故障链路排除在外，允许在降低总体传输容量的同时保证业务正常传送。
产品属性：
以太网接口：
✧提供1个FE接口。
✧支持自动协商，AUTO-MIDX，10M/100M，全/半双工，支持全双工模式下的802.3x和
半双工模式下的背压流控。
✧以太网数据采用HDLC帧格式封装。
E1接口：
✧提供4或8路E1接口。
✧通过拨码可任意设定E1可用数量。
✧支持E1链路线序的自动识别。
✧E1虚级联组成员差分延时+/-16ms。
✧支持E1虚级联组内链路的自动建链、拆链。
✧E1端口仅支持成帧模式，默认采用FAS+CRC4的PCM31格式。
✧E1接口类型：75Ω非平衡、120Ω平衡接口可选。
✧比特率：2048Kbps±50ppm。
✧码型：HDB3。
管理功能：
✧支持全面的网管功能。
✧支持远端集中监控。
✧支持E1环回测试和误码仪功能。
✧面板支持丰富的E1线路信息指示。
物理属性：
✧整机功耗<10W，工作稳定可靠。
✧单电源，交直流可选。
✧工作温度：－5～50℃。
✧相对湿度：≤90%(35℃时)
✧标准19英寸1U机箱，430mm（宽）×44.45mm×（高）×180mm（深）。
符合标准：
✧以太接口：符合IEEE802.3标准
✧电气特性：符合ITU-T G.703建议。
✧帧结构：符合ITU-T G.704建议。
✧抖动：符合ITU-T G.823建议。
典型应用：
如图所示，在用户分支接入点放置RC5/6系列收发器，在用户接入点所在运营商机房放置RC953-FX4E1或RC953-FX8E1，在用户中心处放置RC002-16机箱配合卡式协转RC954-FE4E1或RC953-FE8E1，将各分支接入点业务汇聚到中心。
这样用户中心和每个分支之间可建立起2M～8M或2M～16M的业务通道，非常适合大客户高带宽的专网组网。
如图所示RC954-FX4E1、RC953-FX4E1、RC953-FX8E1可以做为远端机放置于用户分支接入点所在的运营商机房，配合用户中心的RC953-8FE16E1或RC953-GESTM1以及用户接入点的收发器构成点到多点的星形网络。
可以给用户分支接入点提供2M～16M的业务带宽，并且可以通过对用户中心设备的网管，管理到各接入点设备，实现全网网管。
此种应用可充分利用现有传输资源，并且具有组网灵活、带宽易调节等特点，非常适合大客户高带宽
的专网组网。
M：0～2km S1：0～25km S2：10～60km S3：15～120km
SS13：单纤0～25km SS15：单纤0～25km
SS23：单纤10～50km SS25：单纤10～50km
Y代表电源类型，包括AC/DC两种标识，分别表示：AC：220V交流DC：-48V。
