华为迈普交换机、瑞斯康达SNMP协议配置方法

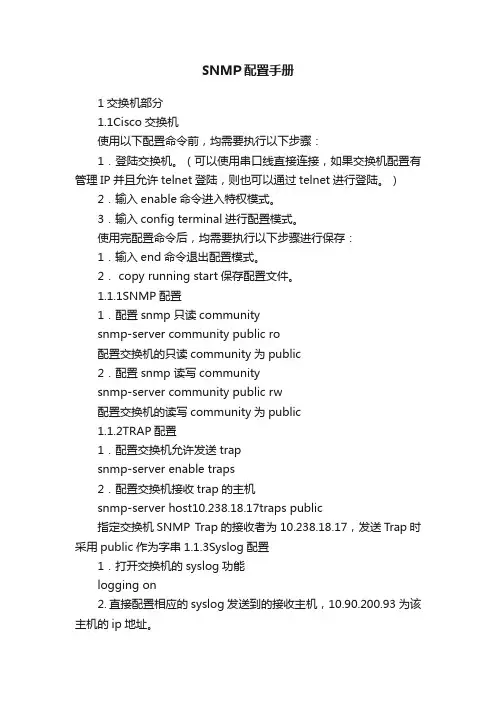

SNMP配置手册
SNMP配置手册1交换机部分1.1Cisco交换机使用以下配置命令前，均需要执行以下步骤：1．登陆交换机。
（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。
）2．输入enable命令进入特权模式。
3．输入config terminal进行配置模式。
使用完配置命令后，均需要执行以下步骤进行保存：1．输入end命令退出配置模式。
2． copy running start保存配置文件。
1.1.1SNMP配置1．配置snmp 只读communitysnmp-server community public ro配置交换机的只读community为public2．配置snmp 读写communitysnmp-server community public rw配置交换机的读写community为public1.1.2TRAP配置1．配置交换机允许发送trapsnmp-server enable traps2．配置交换机接收trap的主机snmp-server host10.238.18.17traps public指定交换机SNMP Trap的接收者为10.238.18.17，发送Trap时采用public作为字串1.1.3Syslog配置1．打开交换机的syslog功能logging on2. 直接配置相应的syslog发送到的接收主机，10.90.200.93为该主机的ip地址。
logging10.90.200.933．配置发送syslog的主机格式类型。
logging facility local44．选择发送warning以上级别的log信息。
logging trap warnings1.2 华为交换机使用以下配置命令前，均需要执行以下步骤：1．登陆交换机。
（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。
华为交换机SNMP配置命令
设置管理员的标识及联系方法，请把替换为你要设置成的值，下同。这个值初始是HuaWei BeiJing China，用指令display current-configuration可以在当前执行的配置的靠末尾看到该项。
（2） snmp-agent sys-info location
一般只需设置第（3）和第（5）个指令就可以读取到交换机的SNMP信息了。在旧的vrp系统上设置可能不同，我测试的交换机使用的是vrp3.10版本。
我使用的是PHP-SNMP的函数来读取交换机的SNMP信息的。
设置一个SNMP Community，使用该Community连接交换机时，不仅可以读取其SNMP信息，还可以将值写入SNMP的MIB对象，实现对设备进行配置。你可以把指令中的private换成你想要的字符串。
（5） snmp-agent议，有v1,v2c,v3这3个版本，如果你不确定，最好设为all，将会同时支持这3个协议。在S3050C-0025上初始是只支持v3版本的，如果你没有正确设定它，mibbrower等一些读取软件可能会无法读取信息。
设置交换机的位置信息，这项初始没有设置。
（3） snmp-agent community read public
设置一个SNMP Community，使用该Community连接交换机时，只可以读取其SNMP信息。你可以把指令中的public换成你想要的字符串。
（4） snmp-agent community write private
迈普交换机基本配置
1）查看交换机端口状态
2）查看交换机端口描述
3）查寻mac地址
4）修改交换机配置打开端口 Nhomakorabeaoshutdown
关闭端口shutdown
1、迈普设备配置基本命令
用户名密码为adminadmin
Switch>enable
Swith#config?terminal
Swith(config)#vlan70//新建vlan70
Switch(Config-If-Vlan70)#nameguanli//将vlan70命名为guanli
Switch(Config-If-Vlan70)#ipaddress
Switch(Config-Ethernet1-0/0/1)#exit
Switch(Config)#intethernet0/0/2-19;ethernet0/0/20//进入端口组
Switch(Config-Port-Range)#switchportmodeaccess//将端口组定义为access口
Switch(Config-Ethernet1-0/0/21)#switchporttrunkallowedvlan70;338;440//该端口允许vlan70,338,440通过
Switch(Config-Ethernet1-0/0/21)#exit
Switch(Config)#exit
Switch#write//保存
//配置交换机管理地址
Switch(Config-If-Vlan70)#noshutdown
Switch(Config-If-Vlan70)#exit
//配置交换机路由
Swith(config)#vlan338,440//新建vlan338,440
网络、服务器等相关设备SNMP配置指南
SNMP配置模板一.中兴交换机系列1.1中兴28系列（2852）conf snmpcreate community IDCI-SYSJ publiccreate view AllViewset community public view AllViewset community IDCI-SYSJ view AllViewset host 85.60.16.17 trap v2c IDCI-SYSJset trap all enableexit1.2中兴39、59、89系列snmp-server trap-source 3.9.9.2snmp-server community IDCI-XNXJ view AllView rosnmp-server host 3.9.9.253 trap version 2c IDCI-XNXJ udp-port 162 snmp-server enable trapexit二.迈普系列2.1迈普3840conf tsnmp-server community IDCI-XNXJ view default rosnmp-server trap-source 3.9.9.1snmp-server host 3.9.9.253 traps community IDCI-XNXJ version 2 snmp-server enable trapssnmp-server startexit2.2迈普4152Sconf tsnmp-server enablesnmp-server trap-source 3.9.9.3（网口地址）snmp-server securityip disablesnmp-server host 3.9.9.253 v2c IDCI-XNXJsnmp-server community ro IDCI-XNXJsnmp-server enable traps2.3迈普6800、7500、7600conf tsnmp-server community IDCI-YYSJ view default rosnmp-server trap-source 3.0.0.3snmp-server host 3.0.0.253 traps community IDCI-YYSJ version 2 snmp-server enable traps三.H3C（华为）系列3.1H3C（华为）sysnmp-agentsnmp-agent community read IDCI-YXXJsnmp-agent sys-info version v2c v3snmp-agent target-host trap address udp-domain 85.72.88.240 params securityna me IDCI-YXXJ v2csnmp-agent trap source vlan-interface 1000（可以为VLAN、端口、地址等）qusave四.锐捷系列4.1锐捷交换机conf tsnmp-server trap-source ip 85.20.16.2snmp-server host 85.20.16.46 traps version 2c IDCI-CSSJsnmp-server enable trapssnmp-server community IDCI-CSSJ roexit五.天融信防火墙5.1天融信防火墙通过WEB方式登录到防火墙，在网络管理下面找到SNMP，添加共同体串等相关信息即可，配置如下图：六.方正防病毒网关6.1方正防病毒网关通过WEB登录到方正防病毒网关，修改共同体串等相关参数，具体配置方法事下图：七.主机服务器系列7.1W INDOWS系列7.1.1在目标windows服务器上安装SNMP 代理依次点击“开始”，“控制面板”，“添加或删除程序”，“添加/删除Windows组件”。
迈普交换机基本配置
迈普交换机配置1、迈普设备配置基本命令用户名密码为：admin adminSwitch>enable //进入普通用户模式-只能看看Switch#config terminal //进入全局配置模式Switch(config)#vlan 70 //新建vlan 70Switch(config-If-Vlan70)#name guanli //将vlan70命名为guanli Switch(config-If-Vlan70)#ip address 172.17.202.21255.255.255.0//配置交换机管理地址Switch(config-If-Vlan70)#no shutdownSwitch(config-If-Vlan70)#exitSwitch(config)#ip route-static 0.0.0.0 0.0.0.0 172.17.202.1//配置交换机路由Switch(Config)#vlan 338，440 //新建vlan338，440Switch(config)#int ethernet 0/0/1 //进入端口Switch(Config- Ethernet- 0/0/1)#no shutdown //打开端口Switch(Config- Ethernet- 0/0/1)#switchport mode access//将端口定义为access口Switch(Config- Ethernet- 0/0/1)#switchport access vlan 388//将vlan338加入该端口Switch(Config- Ethernet- 0/0/1)#exit //退出Switch(Config)# int ethernet 0/0/12-19;int ethernet 0/0/20 //进入端口组Switch(Config-Port-Range)#switchport mode access //将端口组定义为access口Switch(Config-Port-Range)#switchport access vlan 440//将vlan440加入该端口组Switch(Config-Port-Range)#exit //退出Switch(Config)# int ethernet 0/0/21 //进入端口Switch(Config- Ethernet-0/0/21)# switchport mode trunk//将端口定义为trunk口Switch(Config- Ethernet-0/0/21)#switchport trunk aaowed vlan70;338;440 //该端口允许Vlan70,338,440通过Switch(Config- Ethernet-0/0/21)exit //退出0/0/21 端口Switch(Config)# exit //退出.Switch#write //保存2、迈普设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查询mac地址4）修改交换机配置打开端口no shutdown关闭端口no shutdown迈普路由器配置与维护enable 普通用户模式只能看看特权用户模式：filesystem 文件系统模式configure 全局配置模式---- interface 接口配置模式router*** 路由配置模式ipsccess-list 访问列表配置模式voice-port 语音口配置模式dial-peer 拨号端口配置模式系统配置。
华为交换机配置snmp、华为交换机开启snmp、华为snmp配置实例、华为交换机查看snmp的方
华为交换机配置snmp、华为交换机开启snmp、华为snmp配置实例、华为交换机查看snmp的⽅有时候我们处于某种⽹络管理的需要，需要打开交换机的snmp功能。
如何开启呢？，本⽂以华为交换机为例加以说明：1、通过telnet登录交换机或者去机房插console线配置交换机的读团体名和写团体名为“public”snmp-agent snmp-agent community read public /设置读团体名:public/ snmp-agent community write private /设置写团体名:private/2、配置SNMP版本（all是所有版本）snmp-agent sys-info version all snmp-agent sys-info contact MR.LI-tel:8002 /设置联系⽅式/ snmp-agent sys-info location 3rd-flood /设置设备位置/3、snmp-agent target-host trap address udp-domain 172.16.149.253 params securityname public/允许向⽹管⼯作站（NMS）192.168.1.1发送Trap报⽂，使⽤的团体名为public/⾄此，我们就设置完成了。
那么，如何关闭snmp功能呢？可以通过以下步骤：1.启动SNMP-agent服务snmp-agent undo snmp-agent2.设置"public"团体名具有只读权限snmp-agent community read public undo snmp-agent community read public3.设置"private"团体名具有读写权限snmp-agent community write private undo snmp-agent community write private4.设置管理员的联系⽅式（联系⽅式改成⾃⼰的）snmp-agent sys-info contact MRZHANG.133333333333 undo snmp-agent sys-info contact MRZHANG.13333333333355.设置安全⽹关（⽹络设备）具体位置;//(位置改成⾃⼰的)snmp-agent sys-info location HWBJ undo snmp-agent sys-info location HWBJ6.SNMP的版本⽀持snmp-agent sys-info version v1 v3 （默认只⽀持V3，这⾥可以选择同时⽀持V1和V3) undo snmp-agent sys-info version v1 v37.192.168.0.1(TRAP报⽂的⽬的地址，也就是NMS计算机IP，就是装PRTG的那台) “161” TRAP报⽂的通信端⼝号；使⽤的团体名为"public" ；//（IP改成⾃⼰的，端⼝号不需要换）snmp-agent target-host trap address udp-domain 192.168.0.1 udp-port 161 params securityname public undo snmp-agent target-host 192.168.0.1 securityname public交换机的SNMP协议开启之后，你就可以通过简单⽹管协议对交换机进⾏远程设置了。
瑞斯康达交换机配置步骤
瑞斯康达交换机配置步骤配置瑞斯康达交换机的步骤可以分为以下几个阶段：入门设置、基本配置、VLAN配置、IP设置、接口配置和安全配置。
下面将详细描述每个阶段的步骤。
1.入门设置：a.连接电源和网络电缆，确保交换机正常启动。
b.打开浏览器，在地址栏中输入默认的管理IP地址（一般为192.168.1.1）并按回车键。
c. 输入默认的用户名和密码（一般为admin/admin）登录管理界面。
2.基本配置：a.登录管理界面后，首先要修改默认的用户名和密码，提高交换机的安全性。
b.进入管理界面后，选择"系统管理"，在"管理用户"下找到默认用户，填入新的用户名和密码。
c.修改其他基本配置，如设定交换机的名称等。
3.VLAN配置：a.进入交换机的VLAN配置界面，选择"VLAN管理"。
b.创建VLAN并添加端口，将相应的端口划分到对应的VLAN中。
c.配置端口的模式，如访问模式、链路聚合模式等。
4.IP设置：a.进入交换机的IP设置界面，选择"接口管理"，然后选择"接口配置"。
c.配置管理接口的IP地址、子网掩码和网关等信息。
5.接口配置：a.进入交换机的接口配置界面，选择"接口管理"，然后选择"端口配置"。
b. 配置各个端口的模式（如访问模式、Trunk模式、混合模式等）和其他属性，如速率、双工模式等。
6.安全配置：a.进入交换机的安全配置界面，选择"安全管理"。
b.进行MAC地址过滤，可以选择开启或关闭该功能，并设置允许通过的MAC地址列表。
c.配置端口的安全性，可以设置最大允许学习的MAC地址数量。
以上是瑞斯康达交换机配置的基本步骤。
根据实际需求，还可以进行其他配置，如QoS配置、静态路由配置、SNMP配置等。
配置完成后，可以保存并应用配置，然后进行必要的测试，确保配置生效。
交换机SNMP配置
交换机SNMP配置1功能需求及组网说明『配置环境参数』1.PC连接在SwitchA的端口E0/1，IP地址192.168.0.2/242.SwitchA管理vlan10，IP地址192.168.0.1/24『组网需求』PC作为SNMP网管对交换机进行管理2数据配置步骤『SNMP管理流程』SNMP分为NMS和Agent两部分，NMS（Network Management Station），是运行客户端程序的工作站，目前常用的网管平台有Sun NetManager和IBMNetView；Agent是运行在网络设备上的服务器端软件。
NMS可以向Agent发出GetRequest、GetNextRequest和SetRequest报文，Agent接收到NMS的请求报文后，根据报文类型进行Read或 Write操作，生成Response报文，并将报文返回给NMS。
Agent在设备发现重新启动等异常情况时，也会主动向NMS发送Trap报文，向NMS汇报所发生的事件。
【vlan相关配置】交换机能够使用SNMP管理，首先要具体管理vlan及IP地址1.创建（进入）vlan10[SwitchA]vlan 102.将E0/1加入到vlan10[SwitchA-vlan10]port Ethernet 0/13.创建（进入）vlan10的虚接口[SwitchA]interface Vlan-interface 104.给vlan10的虚接口配置IP地址[SwitchA-Vlan-interface10]ip address 192.168.0.1255.255.255.0【SNMP配置】一般情况下只需设置团体名和访问权限设备即可被管理，其他为可选配置1.设置团体名和访问权限[SwitchA]snmp-agent community read public[SwitchA]snmp-agent community write private2.设置管理员标识、联系方法以及物理位置[SwitchA]snmp-agent sys-info contact Mr.Wang-Tel:3306[SwitchA]snmp-agent sys-info locationtelephone-closet,3rd-floor3.允许交换机发送Trap信息[SwitchA]snmp-agent trap enable4.允许向网管工作站192.168.0.2发送Trap报文，使用的团体名为public[SwitchA] snmp-agent target-host trap address udp-domain192.168.0.2 udp-port 5000 params securityname public3测试验证1.PC能够PING通交换机管理地址2.网管PC能够对交换机进行管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为迈普交换机、瑞斯康达SNMP协议配置方法
SNMP是一个网络管理协议,开启SNMP协议后,就可以管理网络内的交换机,现在说明一下华为和迈普交换机的配置方法
在配置前请把交换机的名字改为服务厅名称,命名规则如下:
县份拼音简写_服务厅全拼_(服务厅/基站/代办点) 例如:
FS_zhongdong_jizhan_ C2950 (表示扶绥中东基站里的Cisco2950交换机)
FS_ZhongDong_ZY_HWS2326 ((表示扶绥中东自营厅的华为S2326交换机)
FS_ZhongDong_DB_MP4100 ((表示扶绥中东代办点的迈普4100交换机)
给交换机命名后再给每个在用的端口添加描述或到描述联到设备名称
To_pc1(联到电脑)
To_ SL_BOSS_2403(交换机名称)
端口描述命令:进入端口视图后:description to_XXXX (华为迈普命令一样)
华为:
配置方法:
进入交换机的系统配置模式(SYS)--
snmp-agent
snmp-agent community read nn!boss
snmp-agent sys-info version all
退出/保存配置( save)
迈普: admin
首先给交换机命名(命名规则如上):
进入特权模式(en)->进入全局模式(conf t)
#Hostname XXXX(交换机名字后回车)
#Snmp en
# snmp-server community nn!boss ro
退出/保存配置( wr)
瑞斯康达: raisecom
< Raisecom >en
Raisecom#confi
Raisecom<config>#snmp
Raisecom<config- snmp>#snmp community nn!mobile ro。
