电大《建筑结构》在线作业答案
电大《建筑结构》在线作业答案.pdf
电大《建筑结构》基本知识建筑工程图建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明工程所用的材料以及生产、安装等的要求。
它是工程项目建设的技术依据和重要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程竣工图。
由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。
方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。
建筑总平面图建筑总平面图是表明一项建设工程总体布臵情况的图纸。
它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布臵情况，并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布臵图、管线综合布臵图、绿化布臵图等。
建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计绘图。
建筑施工图主要反映一个工程的总体布局，标明建筑物的外部形状、内部布臵情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。
建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。
建筑工程施工图建筑工程施工图简称施工图，是表示工程项目总体布局，建筑物的外部形状、内部布臵、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
电大《建筑结构试验》习题及答案
2014071.下列选项中，(C )项不属于科学研究性试验。
A. 验证结构计算理论的假定B. 为制订设计规范提供依据c. 预制构件的性能检测D. 为发展和推广新结构、新材料与新工艺提供实践经验2. 下列各项中， (D )项属于动荷加载方法。
A.气压加载法B.重物加载法c.机械式加载法D.惯性力加载法3. (C )的测量信号是频率信号，所以测量不受长距离导线的影响，而且抗干扰能力较强，对测试环境要求较低，因此特别适用于长期监测和现场测量。
A.电阻应变片B.手持式应变仪c.振弦式应变计D. 百分表4. 下列哪种方法可用于钢筋腐蚀的检测? (B )A.超声法B.电位差法c.回弹法D.扁顶法5. ( C)的优点是可以直观可靠地检测结构和构件混凝土的内部缺陷或强度指标，其缺点是对原结构和构件会造成局部损伤，所以，它只作为抽检结构和构件混凝土抗压强度、内部混凝土强度的均匀性或缺陷的方法。
A. 回弹法B. 超声波法c.钻芯法D. 拨出法6. 下列各项中， ( D)项不属于结构试验设计的内容。
A. 试件设计B. 试验加载设计c.试验观测设计D. 试件制作与安装7. 用量纲分析法进行结构模型设计时，下列量纲中， ( B)项不属于基本量纲。
A. 质量B.应力C. 长度D.时间8. 结构试验模型材料分为( C)两大类。
A. 弹塑性模型材料和强度模型材料B. 弹性模型材料和刚度模型材料c.弹性模型材料和强度模型材料D. 弹塑性模型材料和刚度模型材料9. 梁的(C )是梁的最基本最重要的工作性能之一，它直接决定梁的使用性能的好坏，也是确定梁的开裂荷载的指标之一。
A. 应变值B. 转角值C. 挠度值D. 应力值10. 振动是物体运动的特殊形式，它的运动参数一一位移、速度和加速度都是(C )的函数。
A. 质量B.频率C时间D. 长度11. (B )是利用频率可调的激振器，使结构产生振动，逐步地从低到高调节激振器频率。
随着频率的变化，结构的振动强度也随着变化，当激振器频率接近或等于结构固有频率时，结构振动最强。

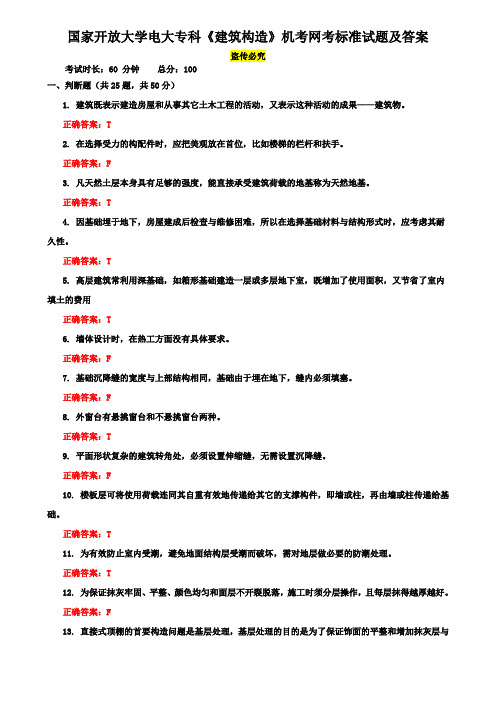

国家开放大学电大专科《建筑构造》机考网考标准试题及答案11
国家开放大学电大专科《建筑构造》机考网考标准试题及答案盗传必究考试时长：60 分钟总分：100一、判断题（共25题，共50分）1. 建筑既表示建造房屋和从事其它土木工程的活动，又表示这种活动的成果——建筑物。
正确答案：T2. 在选择受力的构配件时，应把美观放在首位，比如楼梯的栏杆和扶手。
正确答案：F3. 凡天然土层本身具有足够的强度，能直接承受建筑荷载的地基称为天然地基。
正确答案：T4. 因基础埋于地下，房屋建成后检查与维修困难，所以在选择基础材料与结构形式时，应考虑其耐久性。
正确答案：T5. 高层建筑常利用深基础，如箱形基础建造一层或多层地下室，既增加了使用面积，又节省了室内填土的费用正确答案：T6. 墙体设计时，在热工方面没有具体要求。
正确答案：F7. 基础沉降缝的宽度与上部结构相同，基础由于埋在地下，缝内必须填塞。
正确答案：F8. 外窗台有悬挑窗台和不悬挑窗台两种。
正确答案：T9. 平面形状复杂的建筑转角处，必须设置伸缩缝，无需设置沉降缝。
正确答案：F10. 楼板层可将使用荷载连同其自重有效地传递给其它的支撑构件，即墙或柱，再由墙或柱传递给基础。
正确答案：T11. 为有效防止室内受潮，避免地面结构层受潮而破坏，需对地层做必要的防潮处理。
正确答案：T12. 为保证抹灰牢固、平整、颜色均匀和面层不开裂脱落，施工时须分层操作，且每层抹得越厚越好。
正确答案：F13. 直接式顶棚的首要构造问题是基层处理，基层处理的目的是为了保证饰面的平整和增加抹灰层与基层的粘结力。
正确答案：T14. 两平行梯段之间的空隙称为楼梯井，公共建筑楼梯井净宽大于200mm，住宅楼梯井净宽大于110mm 时，必须采取安全措施。
正确答案：T15. 踏步面层的要求是耐磨、防滑、便于清洗和美观。
正确答案：T16. 平屋顶上面可以作为固定的活动场所，如做成露台、屋顶花园、屋顶养鱼池等。
正确答案：T17. 刚性屋面对温度变化和结构变形较为敏感，施工技术要求较高，较易产生裂缝而渗漏水。
国家开放大学电大《建筑结构》考试题
建筑结构试题及答案单项选择题（共15题，共45分）1. 我国混凝土结构设计规范规定：混凝土强度等级依据（）确定。
A 圆柱体抗压强度标准B 轴心抗压强度标准值C 棱柱体抗压强度标准值D 立方体抗压强度标准值参考答案：D2. 下列关于混凝土徐变的说法中，正确的是（）。
A 周围环境越潮湿，混凝土徐变越大B 水泥用量越多，混凝土徐变越小C 水灰比越大，混凝土徐变越大D 初始压应力越大，混凝土徐变越小参考答案：C；3. 安全等级为二级或设计使用年限为50年的结构构件，其重要性系数γ0不应小于（）。
A 1.2B 1.1C 1.0D 0.9参考答案：C4. （）是结构按极限状态设计时采用的荷载基本代表值，是现行国家标准《建筑结构荷载规范》中对各类荷载规定的设计取值。
A 荷载标准值B 荷载组合值C 荷载频遇值D 荷载准永久值参考答案：A5. 受弯构件正截面极限状态承载力计算的依据是适筋梁正截面（）的截面受力状态。
A 第I阶段末B 第II阶段末C 第III阶段末D 第II阶段参考答案：C6. 为了保证受弯构件的斜截面受剪承载力，设计时规定最小配箍率的目的是为了防止（）的发生。
A 斜拉破坏B 斜弯破坏C 斜压破坏D 剪压破坏参考答案：A7. 受弯构件斜截面承载力计算公式是以（）为依据的。
A 斜拉破坏C 斜压破坏D 剪压破坏参考答案：D8. 大偏心受压构件的破坏特征是：（）A 靠近纵向力作用一侧的钢筋和砼应力不定，而另一侧受拉钢筋拉屈B 远离纵向力作用一侧的钢筋首先被拉屈，随后另一侧钢筋压屈、砼亦被压碎C 远离纵向力作用一侧的钢筋应力不定，而另一侧钢筋压屈，砼亦压碎D 靠近纵向力作用一侧的钢筋拉屈，随后另一侧钢筋压屈，混凝土亦压碎参考答案：B9. 预应力混凝土构件，当采用钢绞丝、钢丝、热处理钢筋做预应力钢筋时，混凝土强度等级不宜低于（）。
A C25B C30C C40D C45参考答案：C10. 抗风柱的连接一般采用（），有时根据具体情况也采用与屋架上、下弦同时铰接。
(完整word版)中央电大建筑结构试验答题及复习题
(完整word版)中央电大建筑结构试验答题及复习题《建筑结构试验》一。
单选1．关于建筑结构模型试验的优点，如下表述中(A模型结构的制作较真实结构复杂，且技术要求更高）。
2。
下列选项中，(D通过试验鉴定结构的施工）项不属于科学研究性试验。
3.按试验目的进行分类，可将结构试验分成（A生产检验性和可续也研究性试验)。
4。
下列各项，（A为发展和推广新结构、新材料与新工艺提供实践经验）项不属于生产检验性试验.5.（C静力试验)的最大优点是所有加载设备相对简单，荷载逐级施加,可以停下来仔细观测结构变形，给人们以最明晰的破坏概念。
6。
为了了解结构的动力特性及在动力荷载作用下的响应，一般要进行结构（D 动力试验）.7。
（A液压加载)的原理清晰,加载设备操作简单方便、安全可靠，能产生较大的荷载，而且荷载容易控制、准确、稳定，并能实现多点同步加载。
8。
下列各项中（C激振器加载法)。
9.电液伺服动作和控制系统可以完成（D结构静载试验、结构动载试验、结构低周期疲劳试验、模拟地震试验）。
10。
（A电液伺服加载系统）的投资较大，维修费用较高，使用条件比较苛刻，对试验人员的试验技能要求较高,因此，它的使用受到一定限制.11。
（D固定铰支座）允许试验结构在三个方向上产生转动，支座反力使试验结构出于单项受压荷载作用。
12.（A活动球铰座）有五个自由度。
13。
(B重物加载）可直接置于结构或构件表面，实现均布荷载的加载,或通过荷载料盘和杠杆机构形成集中荷载的加载方式.14.荷载支承装置具有足够的（C强度和刚度),才能胜任工作，保证试验顺利进行. 15。
（C分配梁）的功能是将加载装置施加的集中荷载按一定比例分配成两个集中荷载。
16.贴电阻应变片处的应变为1000με,电阻应变片的灵敏系数K=2.0，在这个电阻应变片上应产生的电阻变化率是下列哪一项（A0。
2%）.17。
（A电阻应变片)的测量信号是频率信号，所以测量不受长距离导线影响，而且抗干扰能力较强，对测试环境要求较低，因此特别适用于长期监测和现场测量。
国开(中央电大)专科《建筑结构》网上形考、机考试题及答案
国开(中央电大)专科《建筑结构》网上形考、机考试题及答案说明：适用于电大建筑施工与管理专科学员网上形考；同时，资料也是期末机考必备资料。
资料包含形考作业1至4及综合练习的全部试题及答案。
形考作业1 试题及答案 一、填空题(每小题2分，共20分)1.对于有明显流幅的钢筋(俗称软钢)，一般取( )作为钢筋设计强度的依据。
[答案]屈服强度2.混凝土强度等级的表示方法为，符号C 代表( )，C 后面的数字表示以( )为单位的立方体抗压强度标准值。
[答案]混凝土 2/mm N3.结构的极限状态分( )极限状态和( )极限状态两种。
[答案]承载能力极限状态；正常使用极限状态4.混凝土和钢筋的强度设计值，定义为强度标准值( )相应的材料强度分项系数。
[答案]除以5.( )的外边缘至( )表面的垂直距离，称为混凝土保护层厚度，用c 表示。
[答案]纵向受力钢筋；混凝土6.钢筋混凝土从加荷至构件破坏，梁的受力存在着三个阶段，分别为弹性工作阶段、( )工作阶段和( )阶段。
[答案]带裂缝工作阶段；破坏阶段 7.受拉钢筋首先到达屈服，然后混凝土受压破坏的梁，称为( )梁，这种破坏称为( )破坏。
[答案]适筋；延性8.影响有腹筋梁的斜截面破坏形态的主要因素是( )和( )。
[答案]剪跨比；配箍率9.钢筋混凝土梁的斜截面破坏的三种形式中，只有( )破坏是斜截面承载力计算的依据。
[答案]剪压10.T 型截面梁按中和轴位置不同分为两类：第一类T 型截面中和轴位于( ),第二类T 型截面中和轴位于( )。
[答案]翼缘内；梁肋内二、选择题(每小题2分，共20分)1.对于无明显屈服点的钢筋，其强度标准值取值的依据是(D)。
[答案]条件屈服强度2.我国《混凝土结构设计规范》规定应按(A)确定混凝土强度等级。
[答案]A.立方体抗压强度标准值3.建筑结构在其设计使用年限内应能满足预定的使用要求，有良好的工作性能，其变形、裂缝或振动等性能均不超过规定的限度等，称为结构的(B)。
电大《建筑结构》在线作业答案
电大《建筑结构》基本知识建筑工程图建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明工程所用的材料以及生产、安装等的要求。
它是工程项目建设的技术依据和重要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程竣工图。
由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。
方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。
建筑总平面图建筑总平面图是表明一项建设工程总体布臵情况的图纸。
它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布臵情况，并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布臵图、管线综合布臵图、绿化布臵图等。
建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计绘图。
建筑施工图主要反映一个工程的总体布局，标明建筑物的外部形状、内部布臵情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。
建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。
建筑工程施工图建筑工程施工图简称施工图，是表示工程项目总体布局，建筑物的外部形状、内部布臵、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
2024国家开放大学电大本科《建筑结构试验》期末试题及答案
2024国家开放大学电大本科《建筑结构试验》期末试题
及答案
1.建筑物的结构分类有哪几种？
A.框架结构
B.钢筋混凝土结构
C.混凝土和钢结构
D.木结构
2.建筑结构的影响因素有哪些？
A.建筑物的功能要求
B.建筑物的形状和布局
C.建筑物的受力能力
D.建筑物的历史背景
3.混凝土结构的特点是什么？
A.安全可靠
B.刚性足够
C.抗压强度高
D.起重能力大
4.建筑结构试验中可能使用的设备有哪些？
A.力计
B.应变计
C.扭转仪
D.动态试验机
5.力计在建筑结构试验中主要用来测量什么？
A.抗拉强度
B.抗压强度
C.断裂应力
D.变形量
6.建筑结构试验的内容有哪些？
A.抗拉强度试验
B.抗压强度试验
C.静力特性试验
D.动态特性试验
7.建筑结构抗震的标准是什么？
A.建筑结构应满足预定的地震动作下的抗震性能
B.结构承载力应满
足抗震要求C.结构不得在设计地震动作作用下发生局部失稳或完全破坏D.不得有构件或构件的关联处以外部而受损
8.什么是“抗拉强度”？。
国家开放大学电大考试《建筑结构》课程形成性考核册试题及答案
国家开放大学电大考试《建筑结构》课程形成性考核册试题及答案年度最新广播电视大学（电大）期末考试《建筑结构》课程形成性考核册试题及答案一、填空题1、建筑物的耐火等级分为（）级。
2、砖混结构是承重墙为（），楼板和屋顶为（）的建筑。
3、建筑按使用功能分为（）、（）、（）三大类。
4、模数分为（）和（），基本模数的数值为（），1M=（）。
5、一般民用建筑由（）、（）、( )、( )、( )、（）和门窗组成。
6、耐火等级标准主要根据房屋主要构件的( )和它的( )来确定。
7、新的建筑方针：（）、（）、（）、（）（简称八字方针）。
8、地震的强弱程度用（）和（）。
国家规定（）地区必须抗震设防。
9、横向定位轴线之间的距离称为（），一般是按（）的模数数列选定的；纵向定位轴线之间的距离称为（），一般是按（）的模数数列选定的。
10、（）是实现建筑工业化的前提。
11、楼房的层高是指该层楼面上表面至（）的垂直距离。
12、7～9层为（）建筑。
二、判断题1、内骨架结构、外墙为承重墙，不需设构造和圈梁。
（）2、建筑物的二级耐久年限为100年以上。
（）3、标志尺寸应符合模数、数列的规定，用以标注建筑物定位轴线之间的距离。
（）4、地面竖向定位轴线应与楼地面面层上表面重合。
（）5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、门窗洞口的尺寸（）6、标志尺寸等于构造尺寸加减允许偏差。
（）7、构造尺寸是指建筑构配件的设计尺寸，它符合模数。
（）8、震级越大，烈度越大；距震中越远，烈度越小。
（）三、选择题1、建筑物最下面的部分是（）Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基2、符合模数数列规定的尺寸为（）Ａ构造尺寸Ｂ标志尺寸Ｃ实际尺寸Ｄ允许偏差值3、按建筑物主体结构的耐久年限，二级建筑物为（）Ａ25～50年Ｂ40～80年Ｃ50～100年Ｄ100年以上4、多层住宅一般选用的结构形式为（）Ａ砖木结构Ｂ钢筋混凝土结构Ｃ砖混结构Ｄ钢结构5、下列（）组数字符合建筑模数统一制的要求。
国开电大《建筑构造》形考任务第2章本章自测答案
试题1：按墙体在建筑平面上所处位置分类，可分为（横墙、纵墙）。
A. 横墙、纵墙B. 砖墙、石材墙、板材墙C. 实体墙、空体墙、复合墙D. 块材墙、板筑墙、装配式板材墙""试题2：用砖和砂浆砌筑的墙体称为（砖墙）。
A. 板材墙B. 非承重墙C. 砖墙D. 承重墙""试题3：沿建筑物纵轴方向布置的墙称为（纵墙）。
A. 横墙B. 山墙C. 纵墙D. 女儿墙""试题4：屋顶上部的房屋四周的墙称为（女儿墙）。
A. 纵墙B. 山墙C. 横墙D. 女儿墙""试题5：按墙体的受力特点分类，可分为（承重墙、非承重墙）。
A. 块材墙、板筑墙、装配式板材墙B. 实体墙、空体墙、复合墙C. 砖墙、石材墙、板材墙D. 承重墙、非承重墙""试题6：墙体的作用不包括（采光）。
A. 采光B. 承重C. 分隔D. 围护""试题7：下列关于墙体承重方式说法有误的一项是（横墙承重的建筑物横向刚度较强，整体性差）。
A. 由墙和柱共同承受水平构件传来的荷载的承重形式称为内框架承重B. 墙体承重分为横墙承重、纵墙承重、混合承重和内框架承重等形式C. 横墙承重的建筑物横向刚度较强，整体性差D. 纵向承重的建筑物横向刚度较弱，但开间布置灵活""试题8：下列砌筑砂浆强度最高的是（水泥砂浆）。
A. 石灰砂浆B. 水泥石灰混合砂浆C. 水泥砂浆D. 黏土砂浆""试题9：下列砌筑砂浆适合砌筑处于潮湿环境砌体的是（水泥砂浆）。
A. 石灰砂浆B. 黏土砂浆C. 水泥砂浆D. 水泥石灰混合砂浆""试题10：黏土多孔砖砌筑时，水平灰缝厚度和竖向灰缝厚度宜为（10mm ）。
A. 10mmB. 15mmC. 18mmD. 5mm""试题11：单块质量不超过20kg的砌块属于（小型砌块）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

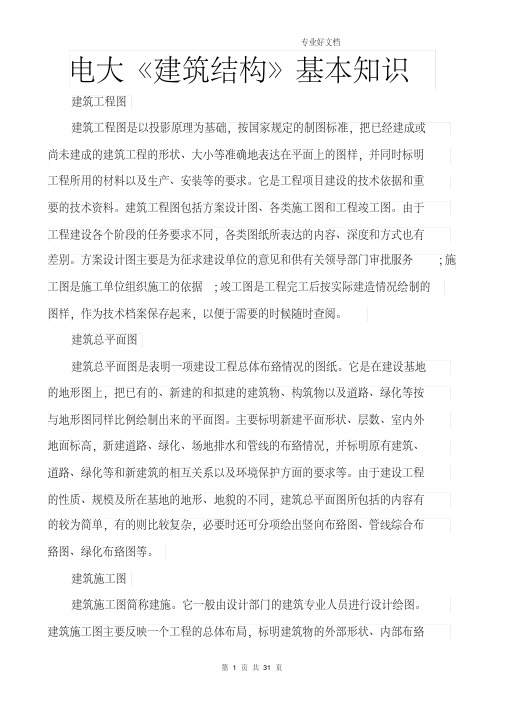

电大《建筑结构》基本知识
建筑工程图
建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或
尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明
工程所用的材料以及生产、安装等的要求。
它是工程项目建设的技术依据和重
要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程竣工图。
由于
工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有
差别。
方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的
图样，作为技术档案保存起来，以便于需要的时候随时查阅。
建筑总平面图
建筑总平面图是表明一项建设工程总体布臵情况的图纸。
它是在建设基地
的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按
与地形图同样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外
地面标高，新建道路、绿化、场地排水和管线的布臵情况，并标明原有建筑、
道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程
的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有
的较为简单，有的则比较复杂，必要时还可分项绘出竖向布臵图、管线综合布
臵图、绿化布臵图等。
建筑施工图
建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计绘图。
建筑施工图主要反映一个工程的总体布局，标明建筑物的外部形状、内部布臵
情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外
装饰做法的依据，同时也是结构施工图和设备施工图的依据。
建筑施工图包括
设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身
剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。
建筑工程施工图
建筑工程施工图简称施工图，是表示工程项目总体布局，建筑物的外部形状、内部布臵、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
具有图纸齐全、表达准确、要求具体的特点。
它是设计工作的最后成果，是进
行工程施工、编制施工图预算和施工组织设计的依据，也是进行施工技术管理
的重要技术文件。
一套完整的建筑工程施工图，一般包括建筑施工图、结构施
工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采
暖通风和电气施工图合在一起统称设备施工图。
结构施工图
结构施工图简称结施。
它是由设计部门的结构专业人员进行设计的。
结构
施工图主要表示建筑承重骨架的类型、结构构件布臵情况、大小尺寸、形式种
类、所用材料以及构造、施工要求等，并反映建筑、给排水、暖通、电气等工
种对建筑结构的要求。
主要用作放灰线、刨槽、支模板、绑钢筋、浇注混凝土、
安装梁板柱、编制预算和施工进度计划的依据。
结构施工图包括结构设计总说
明和基础平面图、柱网布臵图、楼层结构平面布臵图、屋顶结构平面布臵图等
基本图以及表示各种承重构件(如基础、柱、梁、板、屋架、雨篷、支撑等)形状、大小、内部构造情况的详图等。
建筑平面图
建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余。
