刚性防水屋面的质量控制
刚性防水屋面质量问题及控制措施
刚性防水屋面质量问题及控制措施作者：韩全启张爱霞来源：《中国新技术新产品》2010年第09期摘要:刚性防水屋面具有施工简单,品质耐久,防水性能良好,造价较低等特点,在工程实践中得以广泛应用。
但是由于刚性防水屋面伸缩弹性小,抵抗变形能力差,如果设计不合理或施工不良均容易引起防水层的质量问题,如:变形开裂、屋面起鼓、漏水渗水等.现就容易出现的质量通病谈谈在设计和施工中所应采取的提高工程质量的措施。
下面就刚性防水屋面产生开裂和渗漏等质量通病的原因及防治技术措施作一论述。
关键词:刚性防水屋面;质量;施工技术前言屋面渗漏成为建筑物的质量通病,也是房屋质量投诉的热点。
屋面受温湿度变化的影响很大,因此屋面防水层大多采用变形能力较强的柔性卷材或涂层,但由于材料质量、施工管理等原因,尤其是材料的老化问题,柔性防水屋面质量问题较多,而且维修量很大。
由于具有抗裂防渗双功能的补偿收缩砼的出现,加上结构设计更合理,以刚为主,刚柔结合的刚性屋面在屋面防水工程中应用不断扩大,“补偿收缩砼屋面”已列入《屋面工程技术规范》(GB50527-94),以施工简易、造价较低、易于维修,尤其是耐久性好为特点的刚性防水屋面正得到大力推广。
1 刚性防水屋面开裂、渗漏的原因1.1 温度变化原因,导致屋面开裂或渗漏1.1.1 由于刚性防水层刚度大,适应基层位移变形能力小,从而导致刚性防水层与结构层之间的接缝开裂和刚性防水层被结构层拉裂.由温度变化引起的构件温度位移.也会导致防水层开裂和渗漏。
主要有两种情况:一是水平方向的屋面构件,另一种是垂直方向上的屋面构件。
在严寒地区由温度位移引起的防水层开裂和渗漏较为常见。
1.1.2 大气温度变化、太阳辐射热的改变引起屋面热胀冷缩,产生温度应力.当温度分格缝未按规定设置或设置不合理时,就不能有效消除温度应力带来的影响,使刚性防水屋面产生温度裂缝,当受雨雪侵袭时产生渗漏。
1.1.3 由细石混凝土构成的屋面防水层,其厚度较大(一般大于40mm),对这样一定体积的混凝土来说,水泥的水化放热和混凝土内部的蓄热将在较长时间内存在(一般为30d～0d),这样就与周围环境温度出现温差效应.使混凝土产生温差裂缝.引起屋面渗漏。
刚性防水屋面质量通病和防治措施分析
３ 预 防措 施
３ 地基 土 质不 匀 易发 生不 均 匀沉 降 的 、建 筑物 存在 高温 ．１ 及 有较 大振 动 的或 屋面 保 温层 采 用松 散 材料 的 。均 不得 采 用 刚 性防 水屋 面 。 ３ ．２防水 层及 找平 层 施 工前应 严 格检 查 基层 质量 ，保 证基 层表 面 的灰 尘等 杂物 清 理 干净 ， 用水 泥 素浆 涂刷 ， 并 加强 其 与基 层的 粘结 能力 ． ３ 屋 面板 安全 前 应 找平 。 查空心 板 的型 号 、 寸及 出厂 ．３ 核 尺 质 量 证 明 书 ， 时 剔 除不 合格 品 ， 孔堵 塞 密实 ， 装 时应 用 ｌ 及 板 安 ： ２ 的 水泥 砂 浆座 浆 ，保 证 空心 板 与支 承 面的 铰支 作用 及 支承 ．５ 端 部 的强度 ． ３ ．４加 强对 灌缝 质 量 的检查 工 作 。 为保证 灌 缝 密实 ， 空心 板 的下 口宽度 不 得 小 于 ４ ｍ 防止 出现上 实下 空现 象 ， 缝 内应 ０ ｍ。 板 配 置 ４ 者 ６的构 造钢 筋 ， 缝前 应扫 除板 侧 的杂物 并刷水 泥素 或 灌 浆， 应用 Ｃ ０砼灌 缝且 下 面应 支模 ， 中应 掺 加 一定 量 的膨 胀剂 ２ 砼 且振 捣 密实 ， 时浇 水 养护 ， 及 以板 缝 不 出 现严 重 漏 水 为准 ， 发现 问题 及 时处理 ． ３ ．５砼 的水 灰 比不 得 大 于 ０ ５ 试验 表 明， ．５ ， 在其 它条 件相 同 时 ， 灰 比 每增 加 ０ ５ 砼 的 强度 则 降低 ５ ａ 右 ； 的坍 水 ．０ ， ＭＰ 左 砼 落度 以 ３５ｍ 为 宜 ， 立 方 米 砼水 泥 用 量 不应 小 于 ３０ｇ含 砂 －ｃ 每 ３ｋ ， 率 宜为 ３－０ ， 砂 比应 为 １２ １２ 。 泥 应选 用 收 缩 小 的 ５４ ％ 灰 ：－ ：．５水 硅酸 盐水 泥 或普 通硅 酸 盐 水泥 ， 标 号不 宜 低 于 ４５号 。 禁使 其 ２ 严 用火 山灰 质水 泥 ， 骨料 的 最 大粒 径 不 宜 大于 １ｍ 其含 泥 量 粗 ５ ｍ。 不应大于 １ 。 ％ 细骨料应用中砂或粗砂 ， 含泥量不应大于 ２ 拌 ％。 合 用水 应采 用 生活 用水 或不含 有 害物 质的 洁净水 ． ３ ．６当采用 普通 砼 时 。 掺 加一 定 量防 水剂 或 减水 剂 ， 掺 应 其 量 应通 过试 验确 定 ； 笔者 建议 ： 屋面 防水 层最 好采 用掺 加 Ｕ Ａ膨 Ｅ 胀 剂 的补 偿 收缩 砼 （ 掺 量一 般 为 ｌ一５ 的水 泥 重 量） 因 为这 其 Ｏ １％ ． 种膨 胀 剂在 水 化 时生 成大 量 的钙 矾 石 ，不仅 可 以使 砼 内部 产 生 约 ０ － ．５ ａ的预 加 应 力 。 消 砼大 部 分 收缩 ， 免或 减 少 ．３０ ＭＰ 抵 避 砼 的开 裂 ， 而且 钙矾 石 还具 有 填塞 砼 内部 毛 细 孔作 用 。 从而 增 大 砼 的密 实性 ， 且还 防止 其 内部 的钢筋 的腐 蚀 ． ３ ．７砼 内 应 配 置 （ ｐ ４的 双 向 冷 拔 钢 丝 网 片 ， 间 距 为 １０ ２０ ｍ． 由于其 主要 作用 是 为 了抵 抗温 度应 力 ，防止 砼开 ０— ０ｍ 裂 ， 以它 的位 置不 同于梁板 中钢 筋 的位 置 ， 上 讲越 靠 近上 所 理论 面 越 好 ， 是 ， 防止 钢 丝锈 蚀 ， 设 在 砼 的 中 问 ， 证至 少 有 但 为 应 保 １ｒ ５ ｍ左 右 的保 护 层 ， 丝 网片 应在 分 格 缝 处 断开 ， 筑 砼 时应 ａ 钢 浇 铺设 架空 通道 ， 设置 保护 层 垫块 ， 证 其位 置准 确 ． 保 ３ 正 确设 置 分格 缝 ．砼 刚 性防 水层 内设 置分 格缝 并 在填 ．８ 以柔 性 密封 膏 ， 可 适应 温度 变 形 ， 而达 到 防止 开 裂 的 目的 ． 就 从 分 格 缝 应 设在 下 列 部 位 ： 面 板 的支 承 端 ； 面 转折 处 ； 水 层 屋 屋 防 与突 出屋 面 的交 接处 ； 浇整 体 结构 的 支承 处 ； 分格 缝纵 横 间 现 且 距 不 宜大 于 ６ ｍ。分格 缝 处可 用 上宽 ３ｍ 下宽 １ｒ ０ｍ ５ ｍ高 为 防水 ａ 层 厚度 的木条 隔 开 ， 初凝 后取 出 ， 整 修其 边 缘疏 松 部分 ．实 砼 并 践表明： 不正 确设 置分 格缝 是砼 刚性 防水 层 开裂 的重要 原 因． ３ ．９砼 浇筑厚 度不 得小 于 ４ ｒ ０ ｍ，每 个分 格应 一 次浇 完 。 ａ 不 得 留施 工缝 ， 一次 压 光应 在 初凝 前 进行 ， 二次 则 应在 终 凝 前 第 第
刚性防水屋面质量问题及控制措施
建 筑技 术

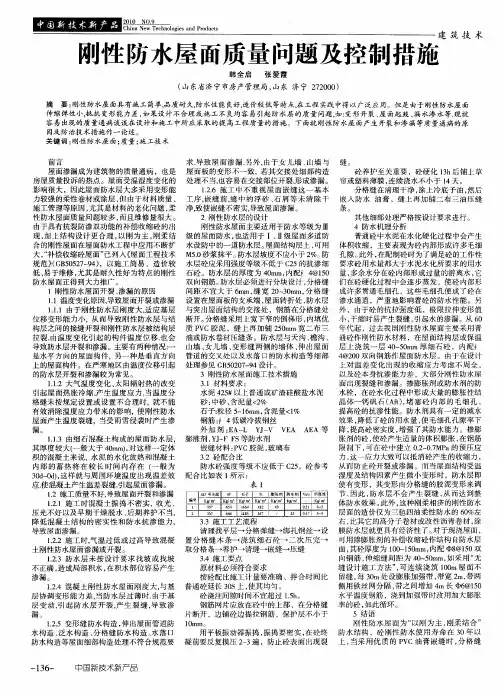

刚性 防水屋 面质量 问题 及控制 措施
韩 全 启 张 爱 霞
（ 东省 济 宁 市房 产 管理 局 ， 东 济 宁 ２ ２０ ） 山 山 ７ ０ ０
摘 要： 刚性防 水屋 面具有施 工 简单， 品质 耐久， 防水性 能 良好 ， 价较低 等特 点， 工程 实践 中得 以广 泛应 用。但是 由于刚性 防水屋 面 造 在 伸缩 弹性 小， 抗 变形 能力 差 ， 抵 如果 设计 不合 理或 施 工不 良均 容 易引起 防 水层 的质 量 问题 ， ： 如 变形 开裂 、 面起 鼓 、 水渗 水等 ． 就 屋 漏 现 容 易 出现 的质量 通病谈 谈在 设 计和施 工 中所应 采取 的提 高工程 质量 的措 施 。下 面就 刚性 防水屋 面产 生开 裂和渗 漏等质 量通 病的 原
性 防水屋 面质 量问题 较 多 ， 而且维 修量 很 大 。 由于具有 抗裂 防渗 双功 能的补 偿 收缩 砼 的 出 现 ， 上结 构设 计 更 合 理 ， 刚为 主 ， 加 以 刚柔 结 合 的刚性 屋面 在屋 面防水 工程 中应用 不断 扩 大 ，补偿 收缩砼 屋 面” “ 已列入 《 面工 程技 术 屋 规 范》 Ｇ ５ ５７ ９ ） （ Ｂ ０２— ４ ，以 施工 简 易 、造 价 较 低 、 于维修 ， 其是 耐久 性好 为 特点 的刚性 易 尤 防水 屋面 正得 到大力 推广 。 １刚性 防水 屋面 开裂 、 漏 的原 因 渗 １ ． １温度 变化 原 因， 致屋 面开 裂或 渗漏 导 １ ． 由于 刚性 防水 层 刚度 大 ， 应 基层 ．１ １ 适 位移 变形 能力 小 ， 而导 致 刚性 防水 层 与结 从 构层 之间 的接缝 开裂 和刚性 防水 层 被结 构层 拉裂 － 由温度 变 化 引起 的构件 温 度 位移 ． 会 也 导致 防水层 开裂 和渗漏 。主 要有 两种情 况 ： 一 是 水 平方 向的屋 面构 件 ， 另一 种 是垂 直 方 向
防水工程质量控制措施
防水工程质量控制措施一、防水工程质量控制措施原则：1、组织措施由专业防水施工队伍进行施工，并建立好防水施工作业管理制度及岗位责任制，把责任落实到每个人头。
2、材料质量控制措施防水材料质量是保证施工质量的前提，防水施工前一定要对原材料质量进行严格的控制和管理，避免在工程中使用不合格的产品。
（1）用于本工程屋面的水泥选用普通硅酸盐水泥或矿渣硅酸盐水泥，要求新鲜，无结块。
砂选用中砂，含泥量不得超过3%，有机杂质含量不大于0.5%，级配要良好，空隙率要小。
（2）保温隔热材料应根据设计要求，规格应符合设计要求。
（3）用于本工程的防水材料必须具有出厂合格证，并按规定进行现场取样送检，合格后方能使用。
（4）防水材料应妥善贮存和保管。
贮存在室内通风干燥处，不同组分严禁混存。
（5）屋面工程中使用的材料均应经建设单位现场代表，现场监理工程师，现场见证抽样送检合格后方能使用。
二、屋面工程质量控制措施采取行之有效的屋面工程质量措施，是保证屋面施工质量的关键，屋面各构造层施工时必须对质量进行严格控制。
1、保温层施工时技术措施1）保温层施工控制，应严格按照有关标准选择材料，加强保管和处理，以保证保温隔热层质量，不符合规范要求的材料不得使用。
2）保温材料应严格控制含水率，不得过高（应控制在6%以内），因含水率过高，一方面降低保温性能，另一方面水分不易排除，铺贴防水层后，易生产鼓泡，影响防水层质量和使用寿命。
3）保温层施工应采取措施，掌握好铺设厚度，认真进行操作，根据设计坡度和排水方向，拉线设标志点，根据标志点铺设保温隔热层，防止材料铺设时移动。
2、防水找平层施工的技术措施1）找平层抹压时应注意防止漏压，当砂浆稠度较大时，应撤同强度等级较干稠干砂灰抹压，不得撒干水泥，以防起皮。
2）施工中应注意严格控制稠度，砂浆拌合不能过稀。
操作时应注意抹压遍数不能过少或过多，养护不能过早或过晚，不能过早上人以防出现起砂现象。
3）抹找平层时，基层必须干净，过于光滑的应凿毛，并充分湿润，涂刷素水泥浆应稠浆后再涂刷，不得撒水泥后用水冲浆，并做到随刷水泥浆随铺设砂浆，按要求遍数抹压，防止漏压，以避免找平层出现空鼓和开裂。
刚性防水屋面质量通病及防治措施
Ｉ ■
刚性 ห้องสมุดไป่ตู้水屋 面质量通病 及 防治措施
费香崇
（ 湖县顺 华建 筑 工程有 限 公司 金 江苏 金湖 ２ １０ ） １ ６ ０
［ 摘 要］ 本文 分析 了造 成 刚性 防水 屋面 质量 通病 的 原 因， 出了具 体 的防 治措施 ， 大家 参考 。 提 供 ［ 关键 词］ 刚性防 水屋 面 裂缝 不均 匀沉 陷 中图分 类号 ：Ｕ Ｔ２ 文 献标 识码 ： Ａ 文章编 号 ：０ ９ ９４ （０ ０ ３—２ ００ １０ — １Ｘ ２１ ）０ ０６ — １
裂 。
２ ２ 施工 质量 问题 ． １屋面 基层 坡度 不一致 ， ． 刚性防水 面层 有薄有 厚， 表面 凹凸不平 ， 因此， 混 凝土 受温 差 作 用产 生膨 胀 不 均， 耐性 面 层开 裂 。 使 ２ 分格缝 的位置选 择不 当， ． 分格面 积大 小不合 理， 刚性面层 适 应不 了结构 基 层 变 形 和温 、 湿 度 的 变 化 而 开 裂 。 ３ 基层板 缝 不均匀 ， ． 灌缝 不密 寓， 来粘结 ， 响基层 扳 的整体性 和剐度 ， 影 使 刚性面层 开裂。 ４ 屋面混 凝土水灰 比和坍 落度过 大， 拌不均 匀， 捣不密 实， 面收光未 ． 搅 振 抹 按水 泥 凝结 性 能 施工 ， 使混 凝土 表 面 起层 脱 壳 。 ５ 屋面混 凝土初 期养护 措施来跟 上， ． 导致混凝 土表面游离 ， 水分 蒸发过 快， 田 急剧 的体 积 收缩 而产 生裂 缝 （ 龟裂 或称 应 力裂缝 ）。 ２ ３ 分格 缝处 裂缝 ． １ 分格 缝 深度未 贯通 ， ． 刚性 面层仍 是 一个整 体， 混凝 土胀 缩开 裂 。 宽太 缝 窄 不 能满 足 刚 性 面层 膨 胀 ．使 刚性 防 水 面 层 沿缝 边 开 裂 。 ２ 钢筋 在 分格 缝 处未 切断 ， ． 形成 了整体 面 层， 使刚 性面 层开 裂 。 ３ 取 分格 木 条时 碰伤 了刚性 防 水面 层 。 ． ２ ４ 温差 裂 缝 混凝 土的 抗压性 能好 ， 抗拉 能力 差， 尤其 是刚 性屋 面厚度 只有 ３ ￣４ ｍ ， ５ ５ｍ 在温 差 作用 的影 响下， 若没 有温 度分格 缝， 刚性 面层会 在 一定距 离范 围 内产 生 温度 裂缝 。 ２ ５材 质 问题 屋面混 凝土 砂石级 配差 ， 料偏 多， 中含 泥土 杂物过 大， 粗 砂 细度模 数太 小 ：
如何保证刚性防水屋面的质量

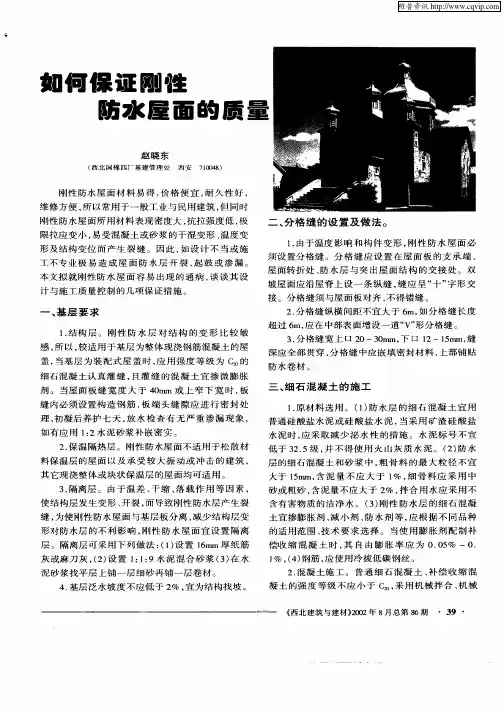

如 何 保 证 刚 性 防 水 屋 面 的 质 量
赵 晓 东
（ 北 国棉 四厂基 建管理 处 西 西安 ７０４ １０８）
刚性 防 水 屋 面 材 料 易 得 ， 格 便 宜 ， 久 性 好 ， 价 耐 维 修 方 便 ， 以常 用 于 一 般 工 业 与 民用 建 筑 ， 同 时 所 但 刚 性 防水 屋 面 所 用 材 料 表 现 密 度 大 ， 拉 强 度 低 ， 抗 极
限拉 应 变 小 ， 受 混 凝 土 或 砂 浆 的 干 湿 变 形 、 度 变 易 温
形 及结 构 变 位 而 产 生 裂 缝 。 因 此 ， 设 计 不 当 或 施 如 工不专业 极 易 造 成 屋 面 防 水层 开 裂 、 鼓 或 渗 漏 。 起 本文拟就 刚性 防水屋 面 容 易 出现 的通病 ， 谈 其设 谈
《 北建 筑 与建 材 ） ０２年 ８月 总第 ８ 西 ） ｏ ２ ６期 ・３ ９
பைடு நூலகம்
４． 层 泛 水 坡 度 不 应 低 于 ２ ， 为 结 构 找 坡 。 基 ％ 宜
维普资讯
振 捣 。提 高 混 凝 土 的密 实 性 有 利 于 提 高 混 凝 土 的 抗 风 化 能 力 和 减 缓 碳 化 速 度 ， 有 利 于 提 高 混 凝 土 的 也 抗 掺 性 能 。混 凝 土 的密 实 性 主 要 取 于 混 凝 土 的 水 灰
大 于 １ｒ 含 泥 量 不 应 大 于 １ ， 骨 料 应 采 用 中 ５ ｍ， ａ ％ 细 砂 或 粗 砂 ， 泥 量 不 应 大 于 ２ ， 合 用 水 应 采 用 不 含 ％ 拌 含 有 害 物 质 的 洁 净 水 。 （ ） 性 防 水 层 的 细 石 混 凝 ３刚 土 宜 掺 膨 胀 剂 、 小 剂 、 水 剂 等 ， 根 据 不 同 品种 减 防 应
如何提高刚性防水屋面质量
●－
如何提ห้องสมุดไป่ตู้ 刚性 防水屋 面质量
陈建平 １ 许 智欢
（ ． 江通达 集 团有 限公 司 ： ２ 浙江 新景 城建 设有 限公司） １浙 ． ［ 摘 要］ 刚性屋 面 防水层 施工 简便 、造 价低 、性 能好 ， 已越 来越 多 地应 用于 各类 建筑 物． 本文对 如 何提 高 刚性防 水屋 面 的设 计和 施工 质量 提 出 了几 点看 法 ，供大 家参 考 。 ［ 关键词 ］ 刚性屋 面 防水 措施 细石 混凝土 中图分 类号 ： Ｕ ６ ＋ ４ Ｔ ７７ ． 文献 标识码 ： Ａ 文章编 号 ：０ ９ ９ ３ ２ １ ） ０ ０ ２ 一 １ １ ０ １Ｘ（０ ０ ２ １ ９ Ｏ
砂浆 。 在进 入下 道工 序施 工时 应注意 成 品保护， 以免使 隔离层 破坏 。 所有面 层 和找 平层 均需完 全 隔离 。基层泛 水坡 度 ： 应小 于 ２ 宜 为结构 找坡 。 不 ％，
２设计 方面 的措 施 刚性 防水最 大 的缺 点 是抗拉 强度低 、延伸 率 小， 易产 生干缩 或温度 裂缝 ， 不适于 大跨度 和大坡 度屋 面上 使用 。针 对这些 缺 点， 设计 时应采 取下列 措施 ： ａ 设计 时刚性 防水 屋面 的坡度 宜 为 ２ 一 ３ ， ） ％ ％ 并且应 采用 结构 找坡 。 这主要是 因为 刚性 防水层 自身重量 大， 与基 层 间设有 隔离层 ， 很容易 在坡度 较 大的屋 面上产 生滑 动的 趋势 ， 从而 使防水 层 产生裂 缝 。 ｂ 由于刚性防 水屋面的 细石混凝土 上面一般 不再 作保 护层， ） 屋面防水 层裸 露 于空 间， 温差 变化 很大， 其 由于热胀 冷缩 的作用 经常会 造成 混凝 土开 裂。因
刚性防水屋面施工质量控制
刚性防水屋面施工质量控制关键词：防水屋面质量控制刚性防水屋面的特点是设计构造简单、取材容易，所用材料表观密度大、抗拉强度低、极限拉应变小，易受砼或砂浆的干缩变形、温度变形、结构变形而产生裂缝，必须采取和基层隔离措施，把大面积的砼板块分为小板块，板块与板块的接缝用柔性密封材料填嵌，以柔补钢来适应三项变形的屋面防水层。
刚性防水屋面一般是指普通细石砼防水层或掺外加剂及补偿收缩混凝土防水层，其实质是刚性砼板块防水和柔性接缝密封防水材料复合的防水屋面，适用于屋面具有施工方便、耐久型好、防水效果明显等优点，但由于刚性防水屋面的砼往往存在着细小裂缝和孔稀，抗渗性能差，易造成屋面渗漏，影响了刚性防水屋面的正常使用和推广。
现从以下几个方面介绍该屋面施工的质量控制。
1. 改善砼级配，保证砼的施工质量刚性防水屋面砼的强度等级不宜低于c20，水泥品种应按设计要求和季节选用，当有抗冻要求时，应优先选用硅酸盐水泥或普通硅酸盐水泥，水泥最小用量不得少于330kg/m3 。
砂子应采用过筛后的中砂，灰砂比宜为1:2-1:2.5，砂率宜为35%-40%，水灰比不大于0.55。
砼在施工过程中，施工中应控制水灰比、沙律、石子的粒径、级配、水泥用量等以提高砼的密实性和抗渗性。
在分格板块内的混凝土应连续浇筑，不得留设施工缝；原材料严格计量，砼振捣密实，浇筑成型后三次压光；砼强度在低于1.2mpa之前，不得上人踩踏。
确保砼防水层在天沟、檐沟、泛水、变形缝、和水落口等细部处做法正确。
尤其应注意的是砼养护，砼的水分散失过快和干缩是产生裂缝的主要原因，及时洒水覆盖养护或采用喷涂养护液等方法养护，保证砼强度增长，减少裂缝开展，是提高砼抗裂抗渗的有效措施。
2. 在砼中配置冷拔钢筋由于砼长期暴露在空气中，受温度的影响较大，因此容易产生温度裂缝，而砼又存在干缩。
所以，适量配置钢筋来抵御砼产生的温度应力和收缩应力是必要的。
砼中宜配置￠4-￠6冷拔钢筋网片，间距为150-200mm，钢筋设在砼中部，双向配筋，上下不得露筋，并在分格缝处断开，以保证分隔板块内的砼能自由变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刚性防水屋面的质量控制
马宜金
刚性防水屋面是在细石混凝土刚性防水层分格缝内填嵌柔性密封膏，从而形成刚性防水、柔性抗裂、找平层和防水层合二为一的刚柔相结合防水层面。
它适用于防水等级为三级的屋面防水工程以及防水等级为一、二级的多道防水层中的一道。
一、刚性防水屋面的主要特点：
由于主要的防水材料是在屋面上现浇的细石混凝土，流动性好，可塑性强，能适应节点复杂的建筑物的防水要求，对于施工季节和基层的干燥程度也无严格要求，有利于提高工程进度。
一毡二油隔离层可提高屋面对地基不均匀沉降或房屋受振动产生变形裂缝的抵抗能力，从而提高防水效果。
刚性屋面具有抗裂性能好，抗冻融，耐老化的特点，同时由于柔性防水层有刚性混凝土的保护，延缓了柔性防水层的老化和其它因素引起的破坏，因而使用寿命长，维修费用低，综合效益好。
刚柔防水屋面施工不仅适用于新建工程也适用于旧工程的屋面防水维修。
二、原材料及砼配比施工要求
原材料要求：水泥用普通硅酸盐水泥或硅酸盐水泥，标号不低于32.5级，不宜用矿渣水泥，不得用火山灰质水泥；细骨料应采用中、粗砂，含泥量不大于2%；粗骨料宜采用质地坚硬，粒径为5-15mm，级配良好，含泥量不大于1%的碎石；水应采用不含有害杂质的洁净水。
配制：混凝土设计强度等级宜采用C30，水灰比不大于0.55，每立方米混凝土水泥量最小用量不应小于330kg，含砂率以35%-40%为宜，灰砂比应为1:2-1:2.5，并宜掺加外加剂。
三、排汽道及分格缝的设置：
排汽道：对于有保温层的屋面，考虑到整体现浇保温层的含水率较高，为防止防水层起鼓，应设置排汽道，排汽道的设置间距双向均不应大于6m，且应纵横贯通，严防堵塞。
排汽道的出所孔尽量设在排汽道的纵横交接处。
分格缝：为减轻环境温度变化对混凝土造成的影响，在防水混凝土层应设置分格缝。
防水层的分格缝应设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处，并应与板缝对齐。
分格缝分为全缝和半缝两种，全缝分格缝设置间距不大于6m，且在分格缝处钢筋应断开。
半分格缝设置间距为1.5m，在分格缝处钢筋不断开。
四、分格缝嵌缝质量的好坏直接影响到屋面防水的效果，为确保嵌缝质量，在施工中应注意以下事项：
1、嵌缝材料宜选用效果较好的聚氯乙烯胶泥；
2、嵌缝施工应在防水混凝土强度达到设计强度的70%以后；
3、嵌缝前应对分格缝做好清理工作，清理掉缝内的浮浆和杂屑，以免影响密封膏的粘结；
4、在分格缝基层干燥后，满涂冷底子油一道，然后在缝内填充与密封膏不粘结的衬垫材料；
5、嵌缝用的密封膏应先装在口径为5mm的鸭嘴桶内，分三次浇灌，第一次挤入缝隙深度为1/3，用φ4铁丝制成的小钩在缝内来回勾抹，使密封膏附着在两壁上，第二次注入到距刚性防水层上表面5-10mm，第三次再注入剩下的缝口，切忌一次注满密封膏，否则易产生裂缝；
6、密封膏填嵌完成后，沿缝铺贴一层150mm宽的防水卷材，以保护分格缝。
五、质量保证措施
设置隔离层，无论设计的刚性防水屋面带保温层与否，均应在混凝土防水层下设置一道一毡二油隔离层，目的在于既是一道柔性防水层又使得混凝土层受环境温度变化引起的变形不至于影响结构层，而减轻常见的顶层墙体裂缝。
设置分格缝应确保混凝土板块四周除自由端外均设计分格缝，并填嵌密封材料。
混凝土施工时，每个分格块应一次浇筑完成并振捣密实，严禁留施工缝。
混凝土铺设后应先用平板振动器振捣实密实，再用铁滚筒纵横交替碾压至表面泛浆，抹面时严禁在表面洒水、加水泥或撒干水泥，一个板块内的混凝土拌和物必须保持相同的稠度，以保持其硬化收缩的一致性。
混凝土收水后应立即进行二次抹光并取出分格条。
在混凝土浇筑以后，需及时洒水养护，养护期严禁上人踩踏。
施工完成后应避免进行凿孔作业。
施工气候。
施工宜在5-32℃的气温条件下进行，并避开大风、暴晒和阴雨天气。
气温在25℃以上或混凝土在终凝前下雨，应加盖塑料薄膜。
冬季施工，应在混凝土内同时加入适量的早强剂或防冻剂。
因钢筋网片放置在柔性隔离层上，施工时要注意隔离层的保护，严防因钢筋及其它工具损坏柔性防水层。
严格控制屋面的坡度，特别是天沟、沿沟、落水口四周，不得出现积水现象。
检查屋面有无渗漏和积水，可在大雨后进行，有蓄水条件的屋面可蓄水试验，在蓄水24h后进行检查。
作者单位：宿豫第二建筑有限工程公司
浅谈住宅楼工程施工质量的控制与管理
马宜金
混合结构住宅楼，是面向广大工薪阶层的经济型住宅，在宿迁市建筑工程中，目前占有相当重要的位置。
此类工程单体规模不大，结构简单，施工质量难以控制，往往被用户反映问题最大；因为施工周期较长，项目经理、技术人员往往没有引起高度足够的重视；加室外作业量大，影响工程质量的因素和环节很多，必须确保每道工序受控，才能建造出用户满意工程，因此，强化施工全过程的质量控制与管理，就是十分重要工作。
第一要严格控制地基与基础的工程施工质量：地基挖土深度必须根据地质报告，挖到设计要求的持力层。
如仅仅达到设计标高，而没有达到要求的持力层，必须会同设计部门、业主和监理单位，研究加深处理方案后，方可继续施工。
对于地下水位较高，应采用相应的排水和降水方案，对于较深的基础，根据土质条件采用基础支护措施，确保基础施工的质量和施工人员的安全。
第二强化主体结构质量管理：主体结构质量好坏，不仅关系到房屋的使用寿命和安全，而且还会影响施工进度和经济效益，如轴线标高控制、砼强度、钢筋制作、绑扎焊接、砌体的砂浆强度和饱满度、抗震构造柱与砌体拉结以及现浇板等项目的施工，必须要严格做到每道工序受控，强化施工过程的管理，才能确保主体工程的质量。
1、对砌体的施工，重点严格控制好轴线尺寸，严格控制砌体的标高、垂直度、平整度、砂浆的饱满度，抗震加固拉结筋应严
格按设计要求及规范所需放置，不准少放，甚至漏放，构造柱的马牙槎应按规范要求，先退后进砌筑。
2、对于构造柱的施工，应严格达到以下要求：纵筋下料长度是一个楼一层高度加上搭接长度及弯钩长度为准，箍筋弯钩角度应按抗震要求为135。
计算，并应加密部位增加数量，砼质量的控制，粗骨料选用粒径不应小于20mm，现场可备用筛子或直接购买合适的骨料，在立模之前，必须检查砂浆有足够强度后才能立模，砼浇筑之前，认真清扫柱根垃圾，为了方便清扫口内垃圾清扫，清扫口留置高度在每层楼面超过5cm左右，砼正式浇筑前用清水冲洗柱根，然后按规范要求浇筑1-2cm水泥砂浆，对砼的级配、坍落度和振捣方式应严格控制，认真按规范操作。
3、钢筋砼现浇板的施工，严格控制原材料质量，控制好砼配比计量和坍落度，模板及支撑在安装后必须满足强度、刚度和稳定性要求，模板支撑安装前必须先进行设计计算，施工时严格控制钢筋的位置，确保钢筋的有效高度，特别是负弯矩筋及双层钢筋的上排筋，施工时严加管理，严禁踏踩。
对于暗埋管线，杜绝从板底、板上布设，确保满足板强度和刚度的要求。
砼施工缝的留置一定要按设计要求，设计无要求时按规范要求进行留置。
砼在浇筑完毕，12日以内必须进行浇水养护，在正常气温，一般养护14d，技术人员也要作为一项重点来抓。
砼拆模时间必须按照规范的要求执行，当设计没有具体要求时，应满足规范规定的最低拆模强度的要求，严禁将支撑拆除的重新支撑。
第三要把好原材料、成品、半成品的进货渠道和送检验收，
特别是钢材、水泥以及水电工程的主材与配件的质量，对这些材料必须认直逐一把关验收，同种材料应分类堆放，分别标识，按规定按时取样检测，杜绝边进料边使用的情况发生。
第四严格把好使用功能质量关，如墙面渗水、管道跑、冒、滴、漏，屋面和厨卫间渗漏水，地面起砂等，使用功能不好是关系到千家万户的大事。
保证使用功能的质量，要从抓原材料，施工等方面质量入手，对关键工序、重要部位应加强跟踪检查，必要时应在分项工程完成后进行全数检查验收，如墙面脚手眼必须逐个检查，砂浆是否饱满，是否按规范要求进行操作，否则拆除重做，又如屋面、厨卫间楼面进行蓄水试验等。
为了使用户满意，竣工交付使用后，应给用户保修单，写明用户注意事项及使用功能说明书，注明施工企业、项目部联系电话，用户发现问题能及时联系解决，及时上门服务，使用户满意。
第五要做好单位工程整体质量验收和资料的整理，施工技术资料和质量评定是反映工程质量和工作质量的重要依据，是工程项目施工全过程的真实记录，必须做到真实可靠。
住宅楼工程的施工质量，施工企业要严格抓管理，项目部要按规范标准施工，项目经理、施工技术人员是关键，必须责任到人，奖罚分明，人人讲质量、人人按操作规程施工，才能使住宅楼工程质量有效的控制，才能出优质工程，用户满意工程。
作者单位：宿豫县第二建筑有限公司。
