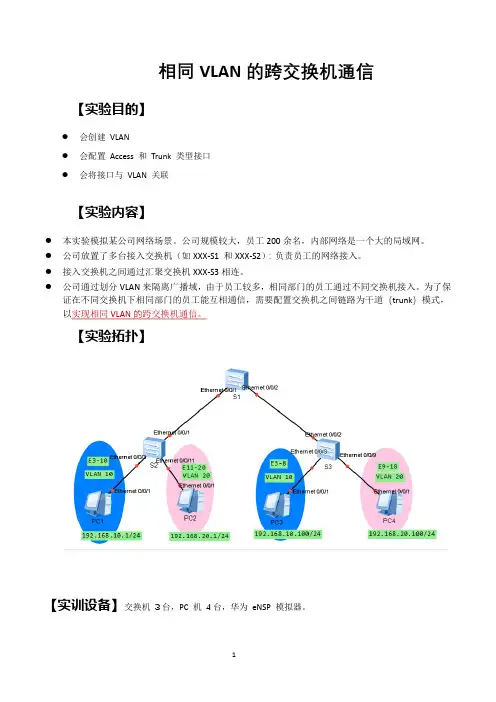

《相同VLAN的跨交换机通信》实验报告
相同VLAN的跨交换机通信【实验目的】●会创建VLAN●会配置Access 和Trunk 类型接口●会将接口与VLAN 关联【实验内容】●本实验模拟某公司网络场景。
公司规模较大，员工200余名，内部网络是一个大的局域网。
●公司放置了多台接入交换机（如XXX-S1 和XXX-S2）：负责员工的网络接入。
●接入交换机之间通过汇聚交换机XXX-S3相连。
●公司通过划分VLAN来隔离广播域，由于员工较多，相同部门的员工通过不同交换机接入。
为了保证在不同交换机下相同部门的员工能互相通信，需要配置交换机之间链路为干道（trunk）模式，以实现相同VLAN的跨交换机通信。
【实验拓扑】【实训设备】交换机3台，PC 机4台，华为eNSP 模拟器。
【操作步骤】1.设备全部启动，配置PC 的IP 地址。
注意：Vlan10 所在网络ID为192.168.yy.0/24 ；Vlan20 所在网络ID为92.168.100+yy.0/24 ；实验报告中的yy为你的短学号；XXX均为你名字拼音首字母缩写。
2.交换机创建VLAN。
每台交换机上需创建vlan10 和vlan20。
XXX-S1 参考配置：<Huawei>undo terminal monitor // 关闭终端监视Info: Current terminal monitor is off.<Huawei>sysEnter system view, return user view with Ctrl+Z.[Huawei]sys XXX-S1 //交换机改名字，为XXX-S1 ；//创建Vlan 10 描述为财务部//创建Vlan 20 描述为销售部[XXX-S1 ]display vlan //查看vlan信息【请将上述命令截图】XXX-S2 参考配置：<Huawei>un te moInfo: Current terminal monitor is off.同理根据拓扑图，创建XXX-S2的Vlan及描述，并截图：【请将上述命令截图】XXX-S3 参考配置：<Huawei>un te moInfo: Current terminal monitor is off.同理根据拓扑图，创建XXX-S3的Vlan及描述，并截图：【请将上述命令截图】3. 将接入层交换机的接口划分至VLAN。
计算机网络技术：实训案例——网络隔离划分VLAN
实训案例6——网络隔离【项目目标】掌握在单交换机上进行VLAN 划分的方法。
掌握在多交换机上进行VLAN 划分的方法。
掌握同一交换机上，同一VLAN中端口隔离的配置方法。
【项目背景】某企业有两个主要部门：销售部和技术部，其中销售部门的个人计算机系统连接在不同的交换机上，他们之间需要相互进行通信，但为了数据安全起见，销售部和技术部需要相互隔离；技术部的个人计算机系统虽然连接在一个交换机上，但由于研发项目的不同也要求研发小组之间相互隔离；同一研发小组的计算机之间能够通信，但某一研发小组的两台计算机之间要求隔离。
本项目的实施使用Packet Tracer 5.0。
Packet Tracer 5.0是一款非常不错的Cisco(思科)网络设备模拟器。
【方案设计】1.总体设计通过在单交换机上进行VLAN 划分和跨交换机进行VLAN配置的方法隔离销售部和技术部，以及技术部中各个研发小组的隔离。
通过交换机中同一VLAN的端口隔离来完成某一研发小组的两台计算机之间的隔离。
2.任务分解任务1：单交换机上创建多个VLAN段。
任务2：实现单交换机上多个VLAN的隔离。
任务3：跨交换机进行VLAN配置。
任务4：查看交换机的系统和配置信息。
任务5：设置同一VLAN两台PC的隔离。
任务6：删除VLAN。
3.知识准备（1）VLAN Tag为使交换机能够分辨不同VLAN的报文，需要在报文中添加标识VLAN的字段。
由于交换机工作在OSI模型的数据链路层，只能对报文的数据链路层封装进行识别。
因此，识别字段需要添加到数据链路层封装中。
传统的以太网数据帧在目的MAC地址和源MAC地址之后封装上层协议的类型字段。
如图7-1所示。
图7-1 封装类型字段其中DA表示目的MAC地址，SA表示源MAC地址，Type表示报上层协议的类型字段。
IEEE 802.1Q协议规定，在目的MAC地址和源MAC地址之后封装4个字节的VLAN Tag，用以标识VLAN的相关信息。
跨交换机相同VLAN间通讯
实验名称：跨交换机相同VLAN间通讯一、【实验拓扑】二、【实验主要步骤】第一步：交换机恢复出厂设置switch#set defaultswitch#writeswitch#reload第二步：给交换机设置标示符和管理IP。
交换机A：switch(Config)#hostname switchAswitchA(Config)#interface vlan 1switchA(Config-If-Vlan1)#ip address 192.168.1.11 255.255.255.0 switchA(Config-If-Vlan1)#no shutdownswitchA(Config-If-Vlan1)#exitswitchA(Config)#交换机B：switch(Config)#hostname switchBswitchB(Config)#interface vlan 1switchB(Config-If-Vlan1)#ip address 192.168.1.12 255.255.255.0 switchB(Config-If-Vlan1)#no shutdownswitchB(Config-If-Vlan1)#exitswitchB(Config)#第三步：在交换机中创建vlan100和vlan200，并添加端口。
交换机A：switchA(Config)#vlan 100switchA(Config-Vlan100)#switchA(Config-Vlan100)#switchport interface ethernet 0/0/1-8switchA(Config-Vlan100)#exitswitchA(Config)#vlan 200switchA(Config-Vlan200)#switchport interface ethernet 0/0/9-16switchA(Config-Vlan200)#exitswitchA(Config)#验证配置：switchA#show vlanVLAN Name Type Media Ports---- ------------ ---------- --------- ----------------------------------------1 default Static ENET Ethernet0/0/17 Ethernet0/0/18Ethernet0/0/19 Ethernet0/0/20 Ethernet0/0/21 Ethernet0/0/22 Ethernet0/0/23 Ethernet0/0/24 100 VLAN0100 Static ENET Ethernet0/0/1 Ethernet0/0/2Ethernet0/0/3 Ethernet0/0/4Ethernet0/0/5 Ethernet0/0/6Ethernet0/0/7 Ethernet0/0/8200 VLAN0200 Static ENET Ethernet0/0/9 Ethernet0/0/10 Ethernet0/0/11 Ethernet0/0/12 Ethernet0/0/13 Ethernet0/0/14 Ethernet0/0/15 Ethernet0/0/16 switchA#交换机B：配置与交换机A一样。
教案——跨交换机相同VLAN间通讯
………………
!
interface FastEthernet0/9
switchport access vlan 100
!
interface FastEthernet0/10
switchport access vlan 100
!
interface FastEthernet0/11
switchport access vlan 200
!
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
switchport mode trunk
!
interface Vlan1
no ip address
!
!
line con 0
!
line vty 0 4
login
line vty 5 15
login
!
!
end
1.6实验验证
Ping命令
PC1
PC2
PC3
PC4
PC1
PC2
PC3
PC4
课堂小结
本次课主要学习了相同的VLAN在跨越交换机时的基本配置，通过配置后，同网段的计算机就可以在任意一台交换机上使用。
switchport access vlan 200
!
interface FastEthernet0/12
switchport access vlan 200
…………
网络学院课后测试题答案2022
网络学院课后测试题答案2022网络技术基础 2022智慧树满分答案1、单选题：默认情况下，交换机所有端口都属于（），因此我们通常把VLAN（）作为交换机的管理VL AN。
A:VLAN1 10B:VLAN10 1C:VLAN10 10D: VLAN1 1答案: VLAN1 12、单选题：交换机所有的端口默认情况下属于（）端口，可以直接将端口加入某一VLAN。
A:trunkB:accessC:configD:interface答案: trunk3、单选题：把端口划分VLAN，下列哪一条命令是正确的（）A:R1（config）#interface f0/1B:R1>interface f0/1C:R1>line f0/1D:R1（config）#line f0/1答案: R1（config）#interface f0/14、单选题：在对命令输入时，我们可以输入命令的前几个字母之后，按下（）键，即可出现我们所要输的命令。
A:ShiftB:TabC:AltD:Ctrl答案: Tab5、单选题：（）只可以在本VLAN内进行传播，不能传输到其他VLAN中。
A:点播数据包B:广播数据包C:点播和广播数据包D:其他答案: 广播数据包6、单选题：查看VLAN相关配置的命令为：（）A:showB:show runC:show vlanD:showv答案: show vlan7、判断题：处于同一交换机，不同VLAN的三台PC端都可以ping通。
（）A:对B:错答案: 错8、判断题：查看当前所有配置命令为：show run。
（）A:对B:错答案: 对9、判断题：交换机默认情况下端口为trunk端口。
（）A:对B:错答案: 错10、单选题：对交换机进行命名的操作是（）。
A:Three<cinfig>#hostnameB:Tree<config>#hostname twoC:Tree#hostnameD:Tree#hostname two答案: Tree<config>#hostname two11、单选题：基于802.1Q的vlan实现vlan跨交换机分布的技术是（）A:vlan聚合技术B:Trunk技术C:端口聚合技术D:HGMP技术答案: Trunk技术12、单选题：一个vlan跨多个交换机，则属于同一个vlan的工作站要通过（）互相通信。
实验四 虚拟局域网--跨交换机实现VLAN
实验三虚拟局域网VLAN--跨交换机实现VLAN【实验名称】跨交换机实现VLAN【实验目的】理解VLAN 如何跨交换机实现。
【背景描述】假设某企业有2 个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要相互进行通信，但为了数据安全起见，销售部和技术部需要进行相互隔离，现要在交换机上做适当配置来实现这一目标。
【实现功能】使在同一VLAN 里的计算机系统能跨交换机进行相互通信，而在不同VLAN 里的计算机系统不能进行相互通信。
【实验拓扑】【实验设备】S2126G (2 台)【实验步骤】第一步：在交换机SwitchA 上创建Vlan 10 ，并将0/5 端口划分到Vlan 10 中。
SwitchA # configure terminal ！进入全局配置模式。
SwitchA(config)# vlan 10 ！创建Vlan 10 。
SwitchA(config-vlan)# name sales ！将Vlan 10 命名为sales 。
SwitchA(config-vlan)#exitSwitchA(config)#interface fastethernet 0/5 ！进入接口配置模式。
SwitchA(config-if)#switchport access vlan 10 ！将0/5 端口划分到Vlan 10 。
验证测试：验证已创建了Vlan 10 ，并将0/5 端口已划分到Vlan 10 中。
SwitchA#show vlan id 10VLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 10 sales active Fa0/5第二步：在交换机SwitchA 上创建Vlan 20 ，并将0/15 端口划分到Vlan 20 中。
《网络设备配置与管理》教学课件 项目三 利用虚拟局域网(VLAN)划分网络
一、VLAN概述
根据交换机的工作原理可以得知，当交换机不知道将一个数据帧从哪个端口转发出去时，会将该数据 帧从所有其他端口发送，形成一个网络广播域，这样一方面会导致网络带宽的浪费，一方面许多通过广播 方式传播的病毒可能迅速在整个网络中传播。如果配置了VLAN，则交换机只将此数据帧广播到属于该 VLAN的其他端口，这样，就将广播域限制在了一个VLAN内，从而提高了网络效率和安全性。
//选择fa0/1~fa0/3端口 //将端口模式设置为access，只有
access端口才能加入VLAN //将端口加入vlan11
//选择fa0/4和fa0/5端口 //将端口模式设置为access //将端口加入vlan22
二、单台交换机实现VLAN
（4）查看交换机的VLAN配置信息。
Switch#show vlan
Switch(config-if-range)#switchport access vlan 11 Switch(config-if-range)#exit Switch(config)#interface range fa0/4-5 Switch(config-if-range)#Switchport mode access Switch(config-if-range)#switchport access vlan 22 Switch(config-if-range)#exit Switch(config)#exit
VLAN可以在逻辑上实现终端设备的分组，即在不改变网络物理连接的情况下，根据部门职能或应用 等，将不同地点、不同网络的终端设备划分到不同的逻辑网络中，从而大大提高了组网的灵活性，简化了 网络管理的工作。
一、VLAN概述
默认情况下，VLAN之间是不能直接通信的，这样就提供了网络的安全性。例如，对于有较高安全性 要求的终端设备，可以将其划分为一个VLAN，从而确保了该VLAN中的信息不会被其他VLAN中的用户 轻易窃取。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目测试2___跨交换机相同VLAN的通信
日期：年月日
项目测试2 跨交换机相同VLAN的通信
参考答案
1．根据连接图进行物理连接。
（10分）
第一步：使用反转线将PC机的串口与交换机的Console口连接，通过Console口搭建本地
配置环境。
通过Console口搭建配置环境。
如图1-2-1所示，建立本地配置环境，将PC机（或终端）
的串口通过配置电缆与以太网交换机的Console口连接，确定通过Console口正确配置以太
网交换机VLAN1接口的IP地址（VLAN1为交换机的缺省VLAN）。
PC Switch
图1-2-1通过Console口搭建本地配置环境
第二步：使用直连线将PC机以太网口连接交换机的以太网口，通过局域网搭建本地配置环
境。
2.在交换机上创建Vlan30、Vlan40。
（20分）
PC机上运行终端仿真程序，在“开始”→“程序” →“附件” →“通信” →“超级
终端”中，填入一个任意名称，点击“确定”，按钮出现命令行提示符：
<H3C>
配置H3C1
# 创建VLAN30，将端口E1/0/10- E1/0/20加入到VLAN30。
<H3C> system-view
[H3C] vlan 30
[H3C-Vlan30]port ?
Ethernet Ethernet interface
GigabitEthernet GigabitEthernet interface [H3C-Vlan30]port e1/0/10 to e1/0/20
[H3C-Vlan30]quit
# 创建VLAN40，将端口E1/0/21- E1/0/23加入到VLAN40。
[H3C] vlan 40
[H3C-Vlan40] port e1/0/21 to e1/0/23
[H3C-Vlan40] quit
配置H3C2
# 创建VLAN30，将端口E1/0/10- E1/0/20加入到VLAN30。
<H3C> system-view
[H3C] vlan 30
[H3C-Vlan30]port ?
Ethernet Ethernet interface
GigabitEthernet GigabitEthernet interface [H3C-Vlan30]port e1/0/10 to e1/0/20
[H3C-Vlan30]quit
# 创建VLAN40，将端口E1/0/21- E1/0/23加入到VLAN40。
[H3C] vlan 40
[H3C-Vlan40] port e1/0/21 to e1/0/23
[H3C-Vlan40] quit
3. 配置两交换机相连接口Ethernet1/0/24端口设置为Trunk类型。
（20分）
配置H3C1和H3C2之间的链路，设置接口trunk模式。
由于H3C1和H3C2之间的链路需要同时传输VLAN30和VLAN40的数据，所以可以配置两
端的端口为Trunk端口，且允许这两个VLAN的报文通过。
# 配置H3C1的Ethernet1/0/24端口
[H3CA]interface Ethernet 1/0/24
[H3CA-Ethernet1/0/24]port link-type trunk
[H3CA-Ethernet1/0/24]port trunk permit vlan all
# 配置H3C2的Ethernet1/0/24端口
[H3CB]int e1/0/24
[H3CB-Ethernet1/0/24]port link-?
link-aggregation
link-type
[H3CB-Ethernet1/0/24]port link-type trunk
[H3CB-Ethernet1/0/24]port trunk permit vlan all
[H3CB-Ethernet1/0/24]quit
任务测试：VLAN配置显示
完成上述配置后，在任意视图下执行display命令，可以显示配置VLAN后的运行情况。
通过查看显示信息，用户可以验证配置的效果，在任意视图下执行display命令。
[H3C]display vlan all
[H3CA]dis vlan all
VLAN ID: 1
VLAN Type: static
Route Interface: not configured
Description: VLAN 0001
Name: VLAN 0001
Tagged Ports: none
Untagged Ports:
Ethernet1/0/1 Ethernet1/0/2 Ethernet1/0/3 Ethernet1/0/4 Ethernet1/0/5 Ethernet1/0/6 Ethernet1/0/7 Ethernet1/0/8 Ethernet1/0/9 Ethernet1/0/24 GigabitEthernet1/1/1 Gi
VLAN ID: 30
VLAN Type: static
Route Interface: not configured
Description: VLAN 0030
Name: VLAN 0300
Tagged Ports:
Ethernet1/0/24
Untagged Ports:
Ethernet1/0/10 Ethernet1/0/11 Ethernet1/0/12 Ethernet1/0/13 Ethernet1/0/14 Ethernet1/0/15 Ethernet1/0/16 Ethernet1/0/17 Ethernet1/0/18 Ethernet1/0/19 Ethernet1/0/20
VLAN ID: 40
VLAN Type: static
Route Interface: not configured
Description: VLAN 0040
Name: VLAN 0040
Tagged Po
Ethernet1/0/24
Untagged Ports:
Ethernet1/0/21 Ethernet1/0/22 Ethernet1/0/23
4．配置PC机地址。
（10分）
配置PC1机地址
配置PC2机地址
配置PC3机地址
配置PC4机地址
5．测试跨交换机相同VLAN的通信(截图)。
（20分）
任务测试：在服务部相同Vlan30上，PC1 ping PC3
C:\>ping 192.168.1.13
Pinging 192.168.1.13 with 32 bytes of data:
Reply from 192.168.1.13: bytes=32 time=13ms TTL=255
Reply from 192.168.1.13: bytes=32 time=1ms TTL=255
Reply from 192.168.1.13: bytes=32 time=1ms TTL=255
Reply from 192.168.1.13: bytes=32 time=1ms TTL=255
Ping statistics for 192.168.1.13:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:
Minimum = 1ms, Maximum = 13ms, Average = 4ms
任务测试：在技术部相同Vlan40上，PC2 ping PC4
C:\>ping 192.168.1.12
Pinging 192.168.1.12 with 32 bytes of data:
Reply from 192.168.1.12: bytes=32 time=13ms TTL=255
Reply from 192.168.1.12: bytes=32 time=1ms TTL=255
Reply from 192.168.1.12: bytes=32 time=1ms TTL=255
Reply from 192.168.1.12: bytes=32 time=1ms TTL=255
Ping statistics for 192.168.1.12:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:
Minimum = 1ms, Maximum = 13ms, Average = 4ms
任务测试：在服务部不同vlan上，PC1 ping技术部 PC2
C:\>ping 192.168.1.12
Pinging 192.168.1.12 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.1.12:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
测试结果：跨交换机相同VLAN能ping通，不同vlan不能ping通。
