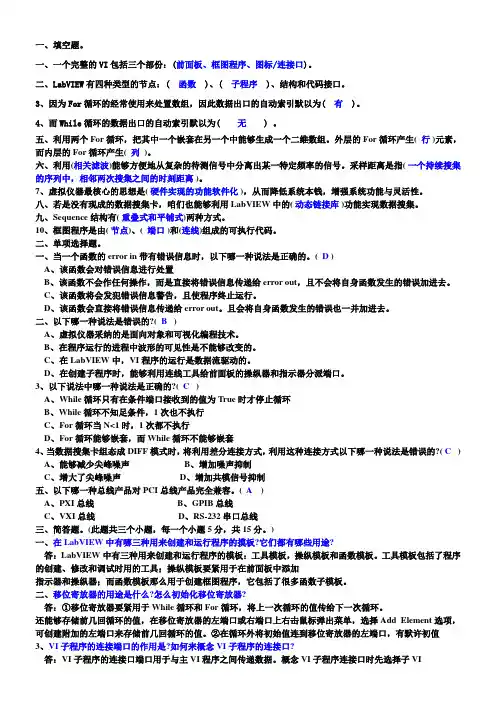

labview虚拟仪器试卷

一、填空题。

3、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有）。

4、而While循环的数据出口的自动索引默认为（无）。

5、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。

外层的For循环产生（行）元素，而内层的For循环产生（列）。

9、顺序结构有（重叠式和平铺式）两种方式。

二、单项选择题。

1、当一个函数的error in带有错误信息时，下列哪种说法是正确的。

（ D ）
A、该函数会对错误信息进行处理
B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。

C、该函数将会发出错误信息警告，且使程序终止运行。

D、该函数会直接将错误信息传递给error out。

且会将自身函数发生的错误也一并加进去。

3、下列说法中哪种说法是正确的？（ C ）
A、While循环只有在条件端口接收到的值为True时才停止循环
B、While循环不满足条件，1次也不执行
C、For循环当N<1时，1次都不执行
D、For循环可以嵌套，而While循环不可以嵌套
8、当连接输入被勾上时，下面程序框图中创建数组（Build Array）函数的输出是什么？[ C ]
(A) 一维数组{1, 7, -4, -2, 3, 6}；(B) 二维数组{{1, -4, 3, 0}, {7, -2, 6}}；
(C) 一维数组{1, -4, 3, 7, -2, 6}；(D) 二维数组{{1, -4, 3}, {7, -2, 6}}。

9、下面数组加法的计算结果是多少？ [ B ]
(A) 一维数组{80, 20, 40, 10, -60}；(B) 一维数组{120, 30}；
(C) 一维数组{120, 30, -60}；(D) 二维数组{{120, 90, 20}, {60, 30, -40}}。

10、对于下面的程序框图，哪个描述是正确的？[ D ]
(A) 循环会执行一次，计数接线端会输出数值0；
(B) 循环不会执行，计数接线端会返回一个空数值（Null）；
(C) 循环会执行一次，计数接线端会输出数值1；
(D) 循环会执行无限次，程序只能人为中止。

15、下面的框图程序执行后，输出显示为何值？[ C ]
(A) 一维数组{1 2 3 4 5}；(B) 一维数组{1 3 6 10 15};
(C) 数值15; (D) 数值35。

16、下面的程序执行后，输出结果字符串result string显示什么？
[ C ]
(A) Helloto you!; (B) Hello Wto you;
(C) Hello to you; (D) Hello to you!!。

19、下列程序执行后，所得到的结果数组result array 将为下列哪个数组？
[ C ]
(A) 二维数组{{6, 3, 3};{2, 1, 8}}; (B) 二维数组{{6,6,6};{8,6,6};{6,6,6}}；
(C) 二维数组{{6,6,6};{6,6,6};{6,8,6}}; (D) 二维数组{{6,8,6};{6,8,6};{6,8,6}}。

20、在即时帮助窗口中，某子VI的一个输入端名字是粗体，那么下面的描述哪些是正确的？（多选）[ C, D ]
(A) 输入值须为标量; (B) 输入为推荐，不是必需; (C) 输入为必需;
(D) 如果此输入端没有连线，会导致运行按钮接头断开。

三、解答题：
1、如下程序执行后，请写出输出数组Array 和 subarray 的所有元素。

Array subarray
Array subarray
2、下图所示的程序执行后，前面板两个输出显示Output1和Output2各是什么类型的数据？具体数值是多少？
解答：Output1输出标量数值，在循环执行过程中依次显示7、6、1、5、12；而 Output2在循环执行完以后，输出一维数组 {7,6,1,5,12}。

2、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。

并将其上下限也一并在波形中表示出来。

答案：
前面板
一、自动索引对for和while循环的特点
在默认情况下，对于每个连接到For循环的数组都会执行自动索引功能。

在默认情况下，对于每个连接到While循环的数组都不会执行自动索引功能
二、Bundle By Name的含义
使用Bundle By Name可以访问现有的簇，但不能创建新簇；它只能改变一个已经存在的簇内的元素值，同时必须给Bundle By Name图标中间的输入端子一个输入以申明要替换其元素的簇。

Unbundle By Name可返回指定名称的簇元素，不必考虑簇的序和大小。

三、变量的控制型和显示型的特点？连线的颜色粗细、变量外观能看出哪些信息？
显示对象和控制对象都是前面板上的控件
显示对象：有输入端子而无输出端子，后者正好相反，它们分别相当于普通编程语言中的输出参数和输入参数。

数值常数对象可以看成是控制对象的一个特例。

一个对象应当是显示对象还是控制对象必须弄清楚，否则无法正确连线。

有时他们的图标是相似或相同的，可以根据需要明确规定它是显示对象还是控制对象。

方法是将鼠标移到图标上，然后点右键，可出现快速菜单。

如果菜单中有Chang to Control,说明这是一个显示对象，可以根据需要，将其变为控制对象。

如果菜单中有Chang to Indicator ,说明这是一个控制对象，也可以根据需要，将其变为显示对象。

不同颜色、线型代表不同的数据类型。

线型为波折号的虚线表示坏线。

（整形数蓝色）（浮点数橙色）（逻辑量绿色）（字符串粉色）（文件路径青色）其他还有动态数据、簇、图像、波形等
四、簇的特点
簇（Cluster）是另一种数据类型，它的元素可以是不同类型的数据。

1 簇中可以包含任意类型的数据。

2 一个簇中的对象必须全部是控制型，或全是显示型。

3 簇不能在程序运行时添加新元素。

4 簇的元素有一个序，它与簇内元素的位置无关
五、常用快捷键
Shift-单击选取多个对象；将对象添加到当前选择之中。

Shift-单击（拖曳）沿轴线移动对象。

Ctrl-鼠标滚轮依次浏览条件、事件或层叠式顺序结构的子程序框图。

六、XY Graph 、Graph 、Chart 三者的差别
XY Graph 适合描述一般的Y值随X值变化曲线。

Chart 是将数据源（例如采集得到的数据）在某一坐标系中实时、逐点地显示出来，它可以反映被测物理量的变化趋势，例如显示一个实时变化的波形或曲线。

但其表现形式有限。

Graph 则是对已采集数据进行事后处理的结果。

它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。

它的缺点是没有实时显示，但是它的表现形式要丰富。

（Chart一般用于接收一维数组或者标量数据或者簇; Graph接收一位数组，二维数组，簇，簇数组，波形数据; xy图接收两个一位数组绑定簇，坐标点簇数组。

Chart可以实时显示，后面两个只能一次性画出来）
七、事件结构的特点
优点是减少CPU占用率，响应及时，采用队列方式避免了漏掉事件
一般仅适用于GUI和用户接口界面，对于子VI不适用
超时端子一般必须接数据，否则事件结构不能结束。

(结构执行时，仅有一个子程序框图或分支在执行。

事件结构可等待直至事件发生，并执行相应条件分支，处理该事件。

右键单击结构边框，可添加新的分支并配置要处理的事件。

)
八、程序调试技术哪些程序可以调试、他们各自的作用？
1 找出语法错误
如果一个VI程序存在语法错误，则在面板工具条上的运行按钮会变成一个折断的箭头，表示程序不能被执行。

这时该按钮被称作错误列表。

2 高亮执行
VI程序就以较慢的速度运行，没有被执行的代码灰色显示，执行后的代码高亮显示，并显示数据流线上的数据值。

这样，就可以根据数据的流动状态跟踪程序的执行
3 断点与单步执行
为了查找程序中的逻辑错误，有时希望流程图程序一个节点一个节点地执行。

使用断点工具可以在程序的某一地点中止程序执行，用探针或者单步方式查看数据。

4 探针
可用探针工具来查看当流程图程序流经某一根连接线时的数据值。

九、子VI的调用方法
1 在函数选项中选择“VI”选项，弹出VI选择对话框
2 找出相应的VI文件，直接拖动到程序框图窗口
3 如果需要调用的VI处于打开状态，直接将子VI在前面板或程序框图的图标拖动到程序框图
4 如果建立了项目文件，直接拖动项目文件中的VI
十、文件I/O的操作步骤
1打开一个已有的文件或者新建一个文件；
2对文件进行读写；
3关闭文件。

十一、快速VI的配置性和扩展性
端口的数值可以交互配置，也可以编程赋值。

二者如果不一致，编程赋值具有优先性。

十二、数组和字符串的操作函数公式节点表达式节点循环结构分支结构。
