箱型梁焊接施工工艺
箱梁施工工艺

箱梁施工工艺一、概述后张法预应力砼预制箱梁,单幅桥面宽B=1275米,跨径30.08米、30.16米,梁高1.6米,梁间距2.55米,单箱边梁顶宽2.375米,中梁顶宽2.20米,底宽1.00米,单片梁吊装重量87吨,单幅桥面横桥向由5片梁构成。
全桥共五联,为先简支后连续结构。
二、施工方法箱梁的预制场地安排在0#号台后面的的路基范围内,箱梁预制后,用轨道平台车运至架桥机内,用架桥机架设。
1、预制预应力箱梁施工流程图预制箱梁施工工艺框图2、预制场设置2.1、预制场设置:各修建12个箱梁制梁底座,详箱梁预制场地布置图。
2.2、模板制作箱梁预制台座使用固定式制梁台座。
台座下部由混凝土基础、梁端混凝土底座构成。
底座为C25混凝土,底座面板使用水磨石,底座四周用角钢围固。
在靠近梁端2m范围的底座下,加深、加宽混凝土基础,防止张拉后梁体起拱,重力集中压裂底座端部。
底模上每隔1m留一个对拉杆预留孔。
箱梁的制梁台座应牢固、无沉陷,台座各支点间距适宜,以保证底模平整度不大于2mm。
箱梁预应力张拉以后,梁体中部拱起,在预施应力过程中,整个梁体的质量就由均匀分布于底板上的均布荷载转移为支承于两端的集中荷载。
因此梁端部的底板、底座均应加强,不得有沉降,满足其预应力箱梁支点受力的要求。
底模两端应设活动底模,保证箱梁能够起吊移位。
侧模:使用厂制定型钢模,钢模加工时应制作胎具,并整体组拼后一次施焊成形。
制作3套钢模板,各模板接缝处使用海棉橡胶条塞紧以防漏浆。
内模:使用依图纸设计尺寸制作的组合钢模,钢模之间的连接钢带与面板之间的夹角要做成锐角或者钝角形式,以便于拆模。
内模底模板顺梁方向应隔块安装,以利浇注时下落砼到底板。
立内模时,对张拉顶板束预留孔处做单独处理。
模板安装顺序:安装底模→安装侧模→涂脱模剂→贴接缝止浆胶带→安装钢筋骨架→吊装内模→绑顶板钢筋→安装端模。
为了箱梁的外观光滑、整洁,线型流畅,模板制造应满足下列要求:(1)具有务必的强度、刚度与稳固性、能可靠地承受施工过程中可能产生的各项荷载,保证结构的设计形状,尺寸与模板各部件之间相互位置的准确性。
钢箱梁厂内焊接技术方案

钢箱梁厂内焊接技术方案1、一般要求1.1.焊工资格参与本项目的焊工必须取得焊工资格等级证书,且只能从事上岗证书中认定范围内的工作,并在上岗前接受工艺人员的技术交底。
1.2.焊前准备(1)焊接前应将待焊区域及两侧20~30mm范围内的铁锈、氧化皮、油污、油漆等有害杂物打磨清理干净,露出金属光泽。
(2)封闭部位施焊时应采取良好的通风及排烟措施,以防中毒。
(3)焊接设备及电源的使用规定。
1)焊接设备必须完好,能灵活调节,电流表、电压表均在检验的有效期内。
设备管理人员对焊接设备进行定期检查,抽验焊接设备的实际电流、电压与设备上的表头读数是否一致,以保证焊接设备处于完好状态,对达不到焊接要求的设备及时进行检修、更换。
2)焊接设备使用的电源网路电压的波动范围应小于7%,焊接导线的截面应保证供电回路压降小于额定电压的5%,焊接回路电压降小于工作电压的10%。
3)焊接设备放置在通风、避雨、避雪的场所。
(4)切割坡口要求打磨光顺,不得有超标的凹陷或凸起。
(5)早晚空气湿度大于80%或钢板潮湿时要经过去潮处理后才能焊接(包括点焊)。
(6)定位焊接要求参见企标《定位焊施工要求》(Q/HBZK007-2011)。
1.3.焊接(1)多层多道焊中的各层各道之间的焊渣必须彻底清除干净。
(2)引熄弧板的规范要求参见企标《引弧板》(Q/HBZK005-2011)。
(3)未要求缓焊的角焊缝转角处(含过焊孔)包角应良好,焊缝的起落弧处应回焊10mm以上。
(4)CO2气体保护焊在风速超过2米/秒的时候应采取良好的防风措施。
CO2气体纯度不低于99.5%。
(5)埋弧自动焊焊接时应使用焊剂漏斗。
焊剂覆盖在焊缝上的厚度不小于20mm,且不大于60mm,焊接时不应急于敲去焊渣。
如果焊接过程中出现断弧现象,必须将断弧处刨成1:5的坡度,搭接50mm再施焊。
(6)不允许在焊缝坡口以外的母材上随意打火引弧。
(7)施工人员如果发现焊缝出现裂纹,应及时通知工艺员,查明原因后才能按工艺员制定的方案施工。
钢筋混凝土箱梁施工的工艺

钢筋混凝土箱梁施工的工艺①基础处理:箱梁施工前,首先将桥跨处场地推平、碾压,压实度达到95%以上,个别软弱地基填以灰或砂砾,分层夯实,确保地基承载能力200KN/平方米。
然后根据支架设计间距放出支架基础位置,上铺5厘米细砂,在细砂上沿横桥向铺设钢板桩,钢板桩口朝上,做为支架条形基础。
②箱梁模板支架采用碗扣式满堂支架,支架在纵向每隔1.2米布设一道,横桥向在底板处间距1.3米,腹板下0.3米,翼缘板处1.5米。
支架下部为螺旋调整底杆,顶端为螺旋调整顶托,长度分别为50厘米。
碗扣支架搭设后,均有纵横向连杆,保证支架结构稳定。
支架顶端用50型轻轨做为横梁。
③箱梁底模采用钢柜架式大型底模,上镶4厘米木板,木板上铺2毫米厚钢板,在支架搭设好后,根据桥轴线对支架进行调整,然后安装箱梁底模,并进行轴线和标高调整,均满足要求后再安装箱梁侧模板,侧模板从梁一端顺序安装,要求接缝严密,相邻模板接缝平整。
箱梁侧模板采用柜架上镶高强防水胶合板,以确保箱梁外观质量,箱梁内模均采用木支架,组合钢模板和木模板拼装。
④支架、模板预压:用相当于浇筑段箱梁重量的80%对支架模板进行预压,以消除支架体系的非弹性压缩。
Word文档 1待此非弹性压缩稳定后即撤除预压。
⑤钢筋由钢筋班下料成型,先绑扎底板钢筋,再绑扎横隔板和腹板钢筋,绑扎定位牢固后,支内腹板模板和堵头模板,经驻地监理工程师中间检查合格后,方可浇筑砼。
⑥第一次浇注砼至腹板与翼缘板接合处,是指底板、腹板和横隔板的砼,砼在浇注中,采用拌合楼集中拌制、6立方米罐车运输,砼泵车输送入模,插入式振捣器振捣,在浇注腹板时,要掌握好浇注厚度,浇注顺序由一端向另一端斜坡式浇注,振捣时要控制好时间,不要振坏模板。
和翼缘板接合处要抹平,使二次浇注接头整齐美观。
浇注后应及时养生。
⑦拆除内腹板模板,安装箱顶板底模,结构体系为钢(木)支撑组合钢模,在顺桥向每箱室零弯距点外顶板上予开一天窗,以便拆除和取出箱体顶板底模。
箱型梁焊接施工工艺

箱型梁焊接施工工艺
C.1.1在平台上将一侧盖板与横隔板、两侧腹板组装成槽
型,焊接隔板三面角焊缝。
C.1.2扣上另一侧盖板成箱型后,焊接四条主角焊缝,采用
CO 2气体保护焊打底,然后埋弧焊填充的方法焊接。
(埋弧焊施工工艺同钢柱)
注意:1)杆件必须放平后才可焊接,四条主角焊缝必须
同向焊接。
2)首先采用气体保护焊焊接一侧腹板两条坡口角焊缝的根部打底焊道,然后箱型翻身,焊接另一侧腹板焊接时严格执行
组装顺序
两条坡口角焊缝的根部打底焊道,最后焊接填充焊道。
C.1.3杆件修整后划线,焰切端部连接插板槽口和焊缝坡
口。
C.1.4组装连接插板后,采用气体保护焊焊接插板坡口角焊
缝。
注意:1)插板角焊缝两侧必须对称、交替焊接。
√
合格焊道
不合格焊道×。
箱型梁焊接工艺

箱形(梁) 柱制作工艺箱形柱是由四块板组成管状承重结构,一般为矩形或方形。
因其刚性大,自重轻,强度高,中间还可以灌注混凝土,形成特殊、紧箍式混凝土-钢柱结构,具有良好的承载轴力、弯矩和抵抗水平力的性能,在高层、超高层建筑中广泛采用。
该结构构件在柱-梁连接的部位,柱内设加筋隔板,因其工艺复杂,焊接熔敷金属量大,隔板处需采用电渣焊(SES),焊接变形不易控制,施工工艺难度较大,必须认真对待。
(一)电渣焊原理:熔嘴电渣焊是用细直径冷拔无缝钢管外涂药皮制成的管焊条作为熔嘴,焊丝在管内送进。
焊接时,将焊管条插入由被焊钢板形成的缝槽内,电弧将焊剂溶化成熔渣池,电流使熔渣温度超过钢材的熔点,从而熔化焊丝和钢板边缘,构成一条堆积的焊缝,把被焊钢板连接成整体。
(二)电渣焊特点:与其它熔化焊相比,电渣焊有以下特点:(1)当电流通过渣池时,电阻热将整个渣池加热至高温,热源体积较远焊接电弧大,大厚件工件只要留一定装配间隙,便可一接成形,生产率高。
(2)电渣焊一般在垂直或接近垂直的位置焊接,焊接分倾角不大于30度,整个焊接过程中金属熔池上部始终在液体渣池,夹杂物及气体有较充分的时间浮至渣池表面或逸出,故不易产生气孔生夹渣;熔化的金属滴通过一定距离的渣池落至金属,熔池对金属熔有一定的冶金作用,焊缝金属的纯净度较高。
(3)调整焊接电流或焊接电压,可在较大范围内调节金属熔池的熔宽和熔深,这一方面可以调节焊缝的成形系数,以防止焊缝中产生热裂纹。
另一方面还可以调节母材在焊缝中的比例,从而控制焊缝的化学成分和力学性能。
(4)电渣焊渣池体积大,高温停留时间长,加热及冷却速度缓慢,焊接中、高碳钢及合金钢时,不易出现淬硬组织,冷却纹的倾向较小。
如规范选择适当,可不预热焊接。
(5)由于加热及冷却速度缓慢,高温停留时间较长,焊缝及热影响区晶粒易长大并产生魏氏组织,因此焊后应进行退火加回火热处理,以细化晶粒,提高冲击韧性,消除焊接应力。
(三)电渣焊的分类电渣焊一般根据所采用的电极种类进行分类电渣焊分类图(四)电渣焊的焊接材料电渣焊用焊丝、焊剂推荐表见下表1表1各钢种电渣焊的焊接材料推荐表引弧剂采用YF-151或自制铁砂。
箱梁施工工艺流程

箱梁施工工艺流程箱梁施工是针对大跨度、大断面的梁体,一般用于桥梁工程中。
箱梁施工工艺流程包括基础施工、箱梁制作、箱梁吊装和箱梁拼装等环节。
下面是箱梁施工的详细工艺流程介绍:一、基础施工1.基础开挖:根据设计要求和施工图纸,开挖基础坑,保证基坑的平整和稳定。
2.模板搭设:在基坑内部搭设模板,用于浇筑基础。
3.钢筋布置:按照设计要求,在模板内安装钢筋,使用钢筋焊接或者连接件固定。
4.基础浇筑:在模板内浇筑混凝土,待混凝土凝固后,拆除模板。
二、箱梁制作1.基坑施工:在基础上搭设支撑架,用来支撑箱梁的制作。
2.模板制作:按照设计图纸制作箱梁的模板。
一般采用木模板或者钢模板制作。
3.钢筋加工:根据设计要求和箱梁的截面形状,加工箱梁的钢筋骨架。
4.箱梁模板安装:将制作好的模板安装在支撑架上,保证模板的平整和稳定。
5.钢筋绑扎:将加工好的钢筋骨架按照设计要求和构造安排进行绑扎。
6.混凝土浇筑:将混凝土按照设计配比搅拌均匀后,利用泵车将其浇入模板内。
待混凝土凝固后,拆除模板。
三、箱梁吊装1.吊装设备到位:准备好吊装设备,如吊车、起重机等,并将其安放在施工现场就位。
2.吊装方案制定:根据设计要求,制定箱梁吊装方案,包括吊装点的确定、吊装机构的选择和吊装操作步骤等。
3.吊装准备:将箱梁吊装设备和吊装机构安装到位,同时对吊装绳、吊装链等吊装工具进行检查和调整。
4.箱梁吊装:根据吊装方案,将吊车或起重机的吊钩连接到箱梁上,进行吊装操作。
在吊装过程中,要注意保持箱梁的平衡和稳定,避免晃动和碰撞。
5.箱梁定位:将吊装好的箱梁准确地定位到桥墩或支座上,进行调整和校准,确保箱梁的准确位置和方向。
四、箱梁拼装1.箱梁支撑:在已经安装好的箱梁上,搭设支撑架,用于拼装箱梁。
2.箱梁连接:将吊装好的箱梁与相邻的箱梁进行连接,一般是通过预埋件或焊接进行连接。
3.箱梁整体调整:对已经连接好的箱梁进行整体调整,保证箱梁的水平和垂直度,同时与桥墩或支座进行连接和校准。
箱形和单腹板梁体的对接全焊透等焊缝

箱形和单腹板梁体的对接全焊透等焊缝全文共四篇示例,供读者参考第一篇示例:箱形和单腹板梁体在工程建设中常用于支撑结构和承重结构,其焊接是整个工程中十分重要的一环。
本文将就箱形和单腹板梁体的对接全焊透等焊缝进行详细介绍。
一、箱形和单腹板梁体的特点1. 箱形梁体:箱形梁体是由上、下翼缘、腹板和支撑结构组成的一种结构形式。
其结构比较简单,承重性能较好,广泛应用于桥梁、建筑和机械设备等领域。
2. 单腹板梁体:单腹板梁体是由上、下翼缘和单块腹板组成的梁体结构。
其结构相对简单,但在承重性能和稳定性方面也具有一定的优势。
二、对接全焊透等焊缝的定义对接全焊透等焊缝是指在箱形和单腹板梁体的对接部位进行全焊透等焊接,使得焊缝质量满足设计要求,可以经受各种外部荷载和环境作用的检验。
三、箱形和单腹板梁体对接全焊透等焊缝的焊接工艺1. 焊接前的准备工作:在进行对接全焊透等焊缝之前,首先需要做好焊接准备工作。
包括清理焊缝表面的杂质、对接板的预热、确定焊接位置和设定焊接参数等。
2. 焊接过程控制:在进行对接全焊透等焊缝的焊接过程中,需要控制好焊接温度、电流、速度等参数,确保焊接质量。
同时要防止焊接过程中产生气孔、裂纹等焊接缺陷。
3. 焊后处理:焊接完成后,需要对焊缝进行清理、除渣和打磨处理,使得焊接表面平整光滑。
同时要对焊接焊缝进行检测,确保焊接质量符合要求。
1. 焊接质量可靠:对接全焊透等焊缝焊接质量好,焊接强度高,能够满足箱形和单腹板梁体在使用过程中的承重需求。
2. 结构稳定:对接全焊透等焊缝焊接后,箱形和单腹板梁体的结构稳定性更好,能够经受一定范围的变形和荷载冲击。
3. 施工方便:对接全焊透等焊缝的施工工艺相对简单,适用于各种规格和尺寸的箱形和单腹板梁体。
五、总结箱形和单腹板梁体的对接全焊透等焊缝是一项重要的焊接工艺,其质量直接影响到箱形和单腹板梁体的使用性能和安全性。
在进行对接全焊透等焊缝时,必须严格按照规范要求进行操作,确保焊接质量和安全性。
建筑钢结构箱型钢梁(柱)内隔板熔嘴电渣焊施工工法

建筑钢结构箱型钢梁(柱)内隔板熔嘴电渣焊施工工法建筑钢结构箱型钢梁(柱)内隔板熔嘴电渣焊施工工法一、前言建筑钢结构是现代建筑中常见的一种结构形式,它具有轻、强、刚性好、耐震等优点,因此广泛应用于大型建筑工程中。
而箱型钢梁(柱)内隔板熔嘴电渣焊施工工法则是一种常用的连接和固定装置,它能够有效提高建筑结构的稳定性和承载能力。
二、工法特点采用钢结构箱型钢梁(柱)内隔板熔嘴电渣焊施工工法具有以下几个特点:1. 施工简便:操作简单,施工效率高;2. 拓展空间:在箱型钢梁(柱)的内部形成隔板,能够有效增加结构空间的利用率;3. 提高承载能力:隔板的加入增加了结构的刚性,提高了结构的整体承载能力;4. 减少材料使用:通过将隔板牢固地连接在箱型钢梁(柱)内部,避免了外加密封材料的使用。
三、适应范围钢结构箱型钢梁(柱)内隔板熔嘴电渣焊施工工法适用于各类建筑工程,特别适合于高层建筑、桥梁和大型空间结构等工程。
四、工艺原理钢结构箱型钢梁(柱)内隔板熔嘴电渣焊施工工法的原理是将隔板与箱型钢梁(柱)相连接,通过熔嘴电渣焊的方式将隔板牢固地固定在箱型钢梁(柱)的内部。
这种连接方式可以在保持结构强度的基础上,提高结构的刚度和稳定性。
五、施工工艺1. 准备工作:明确施工图纸上的箱型钢梁(柱)内隔板的位置和数量,对焊接设备进行检查和准备。
2. 清理箱型钢梁(柱)内部:将箱型钢梁(柱)的内部清理干净,确保无杂物和污垢。
3. 隔板制作和加工:根据设计要求和施工图纸制作隔板,并进行加工,以确保与箱型钢梁(柱)的内部空间完全契合。
4. 安装隔板:将制作好的隔板放入箱型钢梁(柱)内部,在合适的位置进行固定和焊接。
5. 熔嘴电渣焊:通过熔嘴电渣焊的方式将隔板与箱型钢梁(柱)连接在一起,确保连接牢固、稳定。
六、劳动组织根据工程的规模和施工进度,合理安排焊接人员和施工人员,确保施工工序的顺利进行。
七、机具设备施工过程中需要使用的机具设备有焊接设备(包括电渣焊机和熔嘴)、电动工具、悬挂装置等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

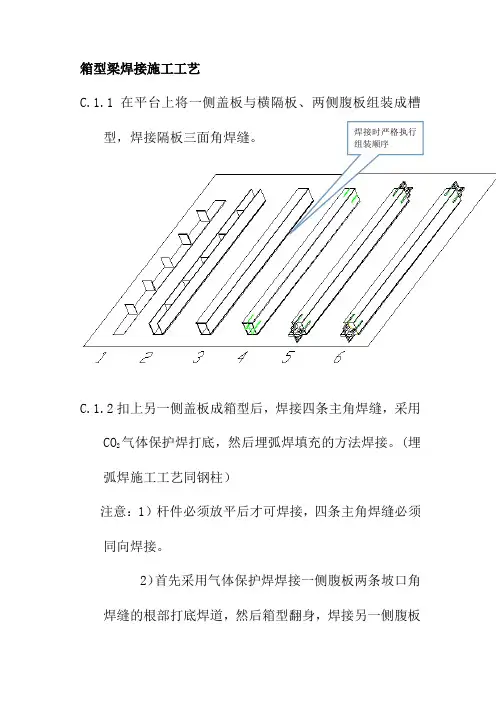

箱型梁焊接施工工艺
