数字地图图幅接边的虚拼接算法(1)
如何进行无缝地图数据拼接与融合
如何进行无缝地图数据拼接与融合地图数据在现代社会发挥着重要的作用，无论是导航应用还是地理信息系统，都需要准确、全面的地图数据来支撑。
然而，由于各种因素的影响，地图数据往往存在片断化、不连续的问题，这给使用者带来了一定的不便。
因此，如何进行无缝地图数据拼接与融合，成为了一个亟待解决的问题。
一、地图数据拼接的意义和难点在现实世界中，地理空间信息往往被分割成多块进行存储和管理。
这种分块存储方式给地图数据的拼接带来了一定的困难。
首先，不同数据块的坐标系统、数据格式、属性定义等存在差异，需要进行统一和规范化。
其次，由于地理空间信息的特殊性，相邻数据块之间存在可能的数据重叠和缝隙，需要进行拟合和修正。
最后，地理空间信息的更新频率高，因此拼接后的地图数据需要进行动态的变化和更新。
二、无缝地图数据拼接的基本流程无缝地图数据拼接的基本流程包括数据准备、数据预处理、数据拼接和数据融合等步骤。
1. 数据准备首先，需要对地图数据进行收集和整理。
由于各地图数据的来源和形式各异，需要进行数据格式的统一和规范化。
其次，需要对数据进行质量检验和修复，确保数据的准确性和完整性。
2. 数据预处理数据预处理包括数据分析、空间插值和坐标转换等过程。
通过数据分析，可以了解地图数据的特点和规律，为后续的拼接和融合操作提供指导。
空间插值可以填充数据缺失部分，使得拼接后的地图数据更加完整和连续。
坐标转换可以将不同坐标系统的数据转换为统一的坐标系统，以便进行后续的数据拼接工作。
3. 数据拼接数据拼接是将多个数据块进行拟合和连接的过程。
在进行数据拼接时，需要注意数据之间的拟合误差和重叠部分的处理。
拟合误差可以通过空间插值和优化算法来降低，以达到更好的拼接效果。
对于重叠部分，可以采用像素级的融合算法，将重叠部分的数据进行加权平均或者优先选取来实现无缝的拼接。
4. 数据融合数据融合是将拼接好的地图数据进行整合和优化的过程。
数据融合可以包括属性数据和几何数据的融合。
图幅编号计算方法
图幅编号计算方法图幅编号是地图制图中常用的一种编号方式，它可以帮助我们更好地定位和管理地图信息。
在地理信息系统（GIS）和地图制图领域，图幅编号的计算方法是非常重要的，它直接影响着地图的精度和准确性。
下面，我们将介绍图幅编号的计算方法，希望能对大家有所帮助。
图幅编号通常是由数字和字母组成的，它能够唯一地标识一个地图图幅。
在实际应用中，图幅编号的计算方法可以根据具体的地图坐标系和比例尺来确定。
一般来说，图幅编号的计算方法包括以下几个步骤：首先，确定地图的坐标系和比例尺。
地图的坐标系通常有经纬度坐标系、高斯投影坐标系等，而比例尺则是地图上距离和实际距离的比值。
这两个参数的确定对图幅编号的计算至关重要，因为它们决定了地图的精度和范围。
其次，根据地图的坐标系和比例尺，确定图幅的范围和大小。
一般来说，地图会被分割成多个图幅，每个图幅都有其特定的范围和大小。
通过计算地图的实际范围和大小，我们可以确定每个图幅的编号范围。
然后，根据图幅的范围和大小，确定图幅编号的编码规则。
图幅编号的编码规则通常包括数字和字母的组合，它们代表了图幅的位置和顺序。
通过编码规则，我们可以将每个图幅唯一地标识出来。
最后，根据编码规则，计算出每个图幅的编号。
这一步需要根据具体的地图范围和大小，按照编码规则逐个计算出每个图幅的编号。
在计算过程中，需要注意编号的顺序和唯一性，以确保每个图幅都有唯一的编号。
总的来说，图幅编号的计算方法是根据地图的坐标系、比例尺、范围和大小来确定的。
通过合理的计算方法，我们可以为地图制图提供准确的编号，从而更好地管理和利用地图信息。
希望本文介绍的内容能对大家有所帮助，谢谢阅读！。
地图学图幅号计算公式
地图学图幅号计算公式地图学是一门研究地图学原理和方法的学科，它涉及到地图的制图、测量、投影、地图学原理等内容。
在地图学中，图幅号是地图的一个重要标识，它用来表示地图在整个地图系统中的位置和范围。
计算图幅号是地图学中的一个基本技能，下面我们将介绍一下地图学图幅号的计算公式。
地图学图幅号通常由数字和字母组成，表示地图的行列位置。
以1:50000比例尺的地图为例，计算图幅号的公式如下：1. 首先确定地图的比例尺，以1:50000为例，表示1单位地图上的距离对应实际地面上的50000单位距离。
2. 然后确定地图的投影方式，常见的有等角投影、等积投影、等距投影等，不同的投影方式会对图幅号的计算产生影响。
3. 接下来确定地图的中央经线和中央纬线，这是根据地图的投影方式确定的，一般情况下，中央经线和中央纬线都是整数度数。
4. 然后确定地图的左下角坐标，通常以经度和纬度表示，例如左下角的经度为100度，纬度为20度。
5. 最后确定地图的行列数，以1:50000比例尺的地图为例，每个图幅的大小为1度×1度，因此行列数可以通过地图的范围和比例尺来确定。
根据上述步骤，可以得出计算图幅号的公式如下：图幅号 = 中央经线 + 列数 + 中央纬线 + 行数。
以1:50000比例尺的地图为例，假设中央经线为100度，中央纬线为20度，左下角坐标为100度、20度，行列数分别为10和10，则计算得出的图幅号为10010A20A。
需要注意的是，不同比例尺的地图计算图幅号的方法可能会有所不同，因此在实际应用中需要根据地图的具体情况来确定计算图幅号的公式。
除了上述的计算方法，地图学中还有一些其他的计算图幅号的方法，例如通过投影坐标系来计算图幅号、通过地理坐标系来计算图幅号等。
这些方法都是根据地图的具体情况和要求来确定的，需要根据实际情况来选择合适的计算方法。
总之，地图学图幅号的计算是地图学中的一个重要技能，它涉及到地图的投影、坐标、比例尺等多个方面的知识。
测绘技术中如何进行地图裁剪与数据拼接
测绘技术中如何进行地图裁剪与数据拼接地图裁剪与数据拼接在测绘技术中扮演着重要的角色。
地图裁剪指的是将大范围地图缩小成小范围地图，以满足特定需求。
而数据拼接则是将多个地图数据进行整合，生成完整的地图。
一、地图裁剪地图裁剪是测绘技术中常用的处理方法之一。
它能够快速有效地将地图缩小，并保留原有地图中的关键信息。
在进行地图裁剪时，需要注意以下几个步骤。
首先，确定裁剪范围。
根据实际需求，在地图上选择一个感兴趣的区域，并确定范围。
可以通过测量实地或根据已有的地理坐标进行精确定位。
其次，进行地图裁剪。
利用专业的测绘软件或在线测绘工具，将指定区域进行裁剪。
在裁剪过程中，需要确保目标区域完整且没有缺失，同时将无关信息进行排除。
最后，保存并输出裁剪后的地图。
将裁剪好的地图保存为常见的图像格式，如JPEG或PNG等。
如果需要进一步处理，可以将裁剪后的地图导入到地理信息系统（GIS）软件中。
二、数据拼接数据拼接是将多个地图数据进行整合，生成完整的地图的过程。
通过数据拼接，可以将不同来源、不同尺度的地图数据有机地结合起来，为地图制图提供更全面的数据支持。
在进行数据拼接时，需要遵循以下几个步骤。
首先，收集地图数据。
根据制作目标地图的需求，收集多种来源的地图数据，包括矢量数据、栅格数据、遥感影像等。
确保数据的准确性和完整性。
其次，数据预处理。
对采集到的地图数据进行预处理，包括格式转换、投影转换、坐标统一等。
确保数据能够在后续处理中无缝拼接。
接着，进行数据匹配。
根据地图数据的特征和几何信息，进行数据匹配和配准。
通过地理配准、影像特征匹配等算法，将多个数据进行对齐和整合。
然后，进行数据融合。
根据不同数据类型，选择合适的数据融合方法，包括叠加分析、像素级合成、图像融合等。
通过数据融合，使不同来源的数据能够有机地结合起来。
最后，生成拼接地图。
根据融合后的数据，利用专业的制图软件，生成拼接好的地图。
确保地图完整、准确，符合实际地理环境。
如何进行大尺度地图图幅制作与拼接
如何进行大尺度地图图幅制作与拼接随着科技的不断进步，地图已经成为人们生活中不可或缺的一部分。
而对于大尺度地图的制作与拼接，更是一个挑战性的任务。
本文将介绍如何进行大尺度地图图幅制作与拼接的方法。
在进行大尺度地图的制作与拼接前，首先需要收集原始地理数据。
这些数据可以来自于不同的源头，包括测绘部门、遥感数据以及实地调查等。
这些数据可以包含地形、建筑物等特征信息。
收集到的数据需要进行处理和整理，以确保其准确性和一致性。
第二步是进行数据的预处理。
这一步骤包括地理坐标转换、数据分幅以及数据格式的转换等。
地理坐标转换是将收集到的原始数据转换为统一的坐标系统，以确保所有数据能够拼接在一起。
数据分幅是将地图划分为多个图幅，以方便后续的拼接工作。
数据格式的转换则是将不同源头的数据转换为统一的格式，以方便后续的处理和分析。
第三步是进行地图拼接。
拼接可以分为两个层面，一是同一图幅内的景象拼接，二是多个图幅之间的拼接。
同一图幅内的拼接可以通过图像处理的技术来实现，包括图像融合、边缘对齐等。
而多个图幅之间的拼接则需要依靠地理坐标的对齐与重叠区域的处理。
这一步可以借助于GIS软件来完成，如ArcGIS等。
在进行地图拼接的同时，还需要进行地理特征的提取与标注。
这一步骤可以通过遥感图像分析的方法来实现。
遥感图像可以提供更高分辨率的地理特征图像，以帮助我们更准确地识别和标注地理特征。
通过地理特征的提取与标注，可以使得地图更加直观和易读。
最后一步是对地图进行质量评估和改进。
在完成拼接与标注后，需要对地图进行综合评估，以确保地图的质量符合要求。
这一步骤可以通过与现场实地对照、与其他地理数据进行对比等方法来实现。
若发现地图中存在质量问题，还可以进行改进和修正。
总之，大尺度地图图幅制作与拼接是一个复杂而繁琐的任务。
它需要收集、处理和整理大量的地理数据，并进行拼接和标注，最后进行质量评估和改进。
只有经过这些步骤，才能制作出质量良好、准确可靠的地图。

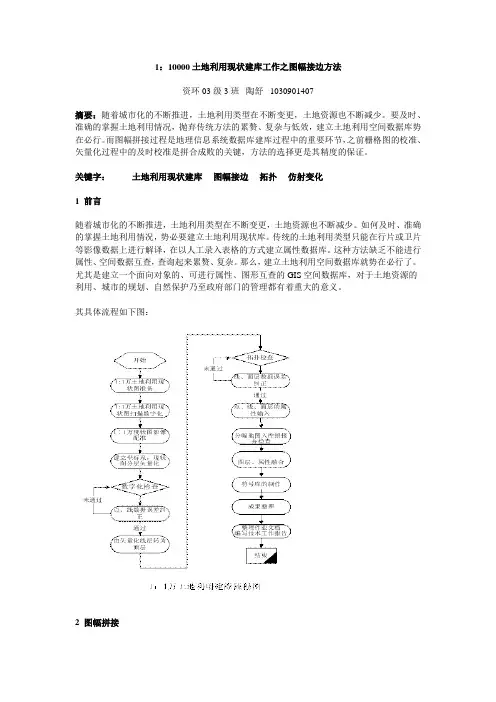

1：10000土地利用现状建库工作之图幅接边方法
1：10000土地利用现状建库工作之图幅接边方法资环03级3班陶舒1030901407摘要：随着城市化的不断推进，土地利用类型在不断变更，土地资源也不断减少。
要及时、准确的掌握土地利用情况，抛弃传统方法的累赘、复杂与低效，建立土地利用空间数据库势在必行。
而图幅拼接过程是地理信息系统数据库建库过程中的重要环节，之前栅格图的校准、矢量化过程中的及时校准是拼合成败的关键，方法的选择更是其精度的保证。
关键字：土地利用现状建库图幅接边拓扑仿射变化1 前言随着城市化的不断推进，土地利用类型在不断变更，土地资源也不断减少。
如何及时、准确的掌握土地利用情况，势必要建立土地利用现状库。
传统的土地利用类型只能在行片或卫片等影像数据上进行解译，在以人工录入表格的方式建立属性数据库。
这种方法缺乏不能进行属性、空间数据互查，查询起来累赘、复杂。
那么，建立土地利用空间数据库就势在必行了。
尤其是建立一个面向对象的、可进行属性、图形互查的GIS空间数据库，对于土地资源的利用、城市的规划、自然保护乃至政府部门的管理都有着重大的意义。
其具体流程如下图：2 图幅拼接2.1 图幅拼接的重要性图幅拼接过程是地理信息系统数据库建库过程中的重要环节，之前栅格图的校准、矢量化过程中的及时校准是拼合成败的关键。
然而，由于我们在工作开始之初并未协调好，矢量化前的栅格图的校准并不是很准确，且矢量化过程中存在误差，因此当十个小组将各自进行处理、修正后的矢量图集中时，发现图幅周边的接边处或错开、或重叠，且图中误差程度在几毫米甚至十几毫米以上（如图1所示），图幅接边工作无法继续。
这时，我们请教了李老师，老师为我们提供了一种方法，即按照地图的经纬度生成标准的接边框，将每个组的图幅与此边框建立拓扑，设置优先级，保证矢量图以此边框为边界。
这为我们提供了一个很好的思路，工作继续开展。
2.2 图幅拼接的步骤2.2.1接边框的生成接边框的生成方法是多种多样的，我们是通过在ArcGIS中调用fishinet插件，输入成图范围左下角的经纬度坐标，设置图框数目为三行四列，且计算每个图框的长度、宽度（均以经度、纬度表示），系统自动生成。
图幅编号计算方法
图幅编号计算方法
图幅编号计算方法
图幅编号是国家测绘局采用的影像资料分割和编号的方式，在全球范围内使用
编号的格式来方便图幅查询和识别。
一般来讲，图幅编号是按照分割后的图幅栅格排布，组成一整个相邻排列的图幅序列号，比如村村村村或者序序序序号等，每次都能精度定位一个图幅。
图幅编号分割计算可以从两个基础步骤开始理解，即划分经纬度范围和图幅的
行列号计算：
1. 确定图幅的经纬度范围：经纬度范围通常由两个点来确定，分别是起点和
终点，以近似矩形的范围来划分，可以根据图幅的不同，采取不同的分割算法和比例。
2. 计算图幅行列号：图幅行列号计算是将经纬度转换到投影图幅系统中来计算，主要参数是：投影类型、几何比例系数、地图面积、地图精度等等，根据这些地理参数可以确定出行列号。
图幅编号不仅用于行列号计算，同时也是一种定位和识别图幅的重要计算手段，根据编号就可以快速定位查找图像，多用于 GIS 及空间数据处理中，是一项科学
的图幅编码技术。
