12第十二章 通风与空调工程设计

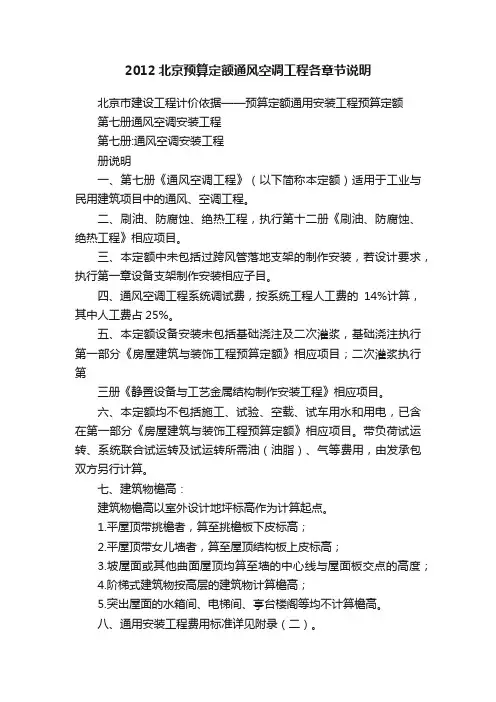

2012北京预算定额通风空调工程各章节说明
2012北京预算定额通风空调工程各章节说明北京市建设工程计价依据——预算定额通用安装工程预算定额第七册通风空调安装工程第七册:通风空调安装工程册说明一、第七册《通风空调工程》（以下简称本定额）适用于工业与民用建筑项目中的通风、空调工程。
二、刷油、防腐蚀、绝热工程，执行第十二册《刷油、防腐蚀、绝热工程》相应项目。
三、本定额中未包括过跨风管落地支架的制作安装，若设计要求，执行第一章设备支架制作安装相应子目。
四、通风空调工程系统调试费，按系统工程人工费的14%计算，其中人工费占25%。
五、本定额设备安装未包括基础浇注及二次灌浆，基础浇注执行第一部分《房屋建筑与装饰工程预算定额》相应项目；二次灌浆执行第三册《静置设备与工艺金属结构制作安装工程》相应项目。
六、本定额均不包括施工、试验、空载、试车用水和用电，已含在第一部分《房屋建筑与装饰工程预算定额》相应项目。
带负荷试运转、系统联合试运转及试运转所需油（油脂）、气等费用，由发承包双方另行计算。
七、建筑物檐高：建筑物檐高以室外设计地坪标高作为计算起点。
1.平屋顶带挑檐者，算至挑檐板下皮标高；2.平屋顶带女儿墙者，算至屋顶结构板上皮标高；3.坡屋面或其他曲面屋顶均算至墙的中心线与屋面板交点的高度；4.阶梯式建筑物按高层的建筑物计算檐高；5.突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。
八、通用安装工程费用标准详见附录（二）。
第一章通风空调设备及部件制作安装说明一、本章包括空气加热器（冷却器）、空调器及空调机组、风机盘管、密闭门、过滤器、净化工作台、风淋室、风机及其他通风设备、冷却塔、冷水机组安装，设备支架及底部垫料制作安装等共十一节161个子目。
二、本章设备安装定额中，包括随设备配备的设备支架或底部垫料安装，不得另计。
三、多联体空调室外机安装按制冷量执行相应子目，室内机按安装方式执行风机盘管安装相应子目。
四、高中效过滤器安装定额中已包括试装，不论设计是否要求，定额均不调整。
通风与空调工程学习笔记
成辑时间：2012-12-18 通风与空调工程学习笔记[2012-8—13］目录第一篇通风工程学习笔记[2012-3-19] (1)第一章术语 (1)第二章通风机 (1)第三章风管及部件 (3)第二篇通风及空调工程综合学习笔记［2012-8—11] (4)第一章空气调节系统的分类 (4)第二章通风空调设备 (6)第三章通风空调部件 (6)第四章通风管道 (7)第三篇空调工程学习笔记[2012-8-12] (9)第一章制冷原理 (9)第一节系统 (9)第二节制冷系统工作原理 (10)第三节制冷主机分类 (11)第二章空调器 (11)第一节空调器的分类 (11)第二节制冷工况 (11)第三节制热工况 (12)第四节除湿工况 (12)第三章中央空调 (13)第一节类型 (13)第二节按负担室内热湿负荷所用的工作介质分类 (13)第三节中央空调末端设备（二次设备） (14)第四篇空调水系统学习笔记［2012—8-12］ (15)第一章水系统的分类 (15)第二章水系统的一般规定 (16)第三章集水器和分水器 (16)第四章冷水泵和热水泵 (16)第五章阀类及管道配件 (17)第一篇通风工程学习笔记[2012-3—19]第一章术语1、风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
2、风道：采用砼、砖等建筑材料砌筑而成，用于空气流通的通道.3、通风工程：送风、排风、除尘、气力输送以及防、排烟系统工程的统称。
4、空调工程：空气调节、空气净化与洁净室空调系统的总称。
5、风管配件：风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。
6、风管部件：通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查口和测定孔等.7、咬口：金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。
8、漏风量：风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泻出或渗入的空气体积量。
第二章通风机1、离心通风机离心通风机型号组成：“用途代号压力系数—比转数No。

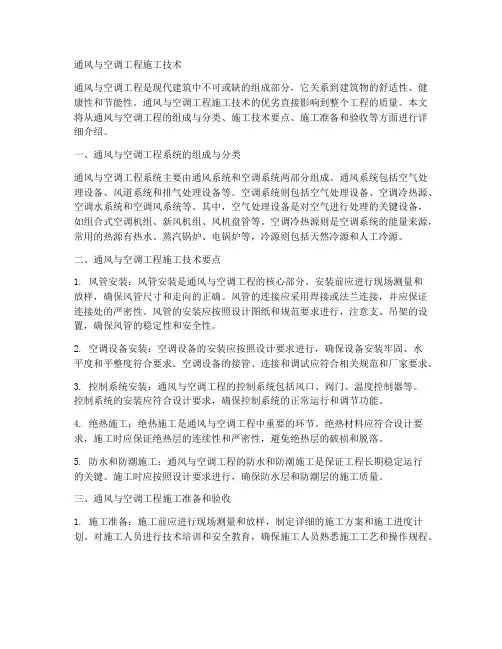

通风与空调工程施工技术
通风与空调工程施工技术通风与空调工程是现代建筑中不可或缺的组成部分，它关系到建筑物的舒适性、健康性和节能性。
通风与空调工程施工技术的优劣直接影响到整个工程的质量。
本文将从通风与空调工程的组成与分类、施工技术要点、施工准备和验收等方面进行详细介绍。
一、通风与空调工程系统的组成与分类通风与空调工程系统主要由通风系统和空调系统两部分组成。
通风系统包括空气处理设备、风道系统和排气处理设备等。
空调系统则包括空气处理设备、空调冷热源、空调水系统和空调风系统等。
其中，空气处理设备是对空气进行处理的关键设备，如组合式空调机组、新风机组、风机盘管等。
空调冷热源则是空调系统的能量来源，常用的热源有热水、蒸汽锅炉、电锅炉等，冷源则包括天然冷源和人工冷源。
二、通风与空调工程施工技术要点1. 风管安装：风管安装是通风与空调工程的核心部分。
安装前应进行现场测量和放样，确保风管尺寸和走向的正确。
风管的连接应采用焊接或法兰连接，并应保证连接处的严密性。
风管的安装应按照设计图纸和规范要求进行，注意支、吊架的设置，确保风管的稳定性和安全性。
2. 空调设备安装：空调设备的安装应按照设计要求进行，确保设备安装牢固、水平度和平整度符合要求。
空调设备的接管、连接和调试应符合相关规范和厂家要求。
3. 控制系统安装：通风与空调工程的控制系统包括风口、阀门、温度控制器等。
控制系统的安装应符合设计要求，确保控制系统的正常运行和调节功能。
4. 绝热施工：绝热施工是通风与空调工程中重要的环节。
绝热材料应符合设计要求，施工时应保证绝热层的连续性和严密性，避免绝热层的破损和脱落。
5. 防水和防潮施工：通风与空调工程的防水和防潮施工是保证工程长期稳定运行的关键。
施工时应按照设计要求进行，确保防水层和防潮层的施工质量。
三、通风与空调工程施工准备和验收1. 施工准备：施工前应进行现场测量和放样，制定详细的施工方案和施工进度计划。
对施工人员进行技术培训和安全教育，确保施工人员熟悉施工工艺和操作规程。

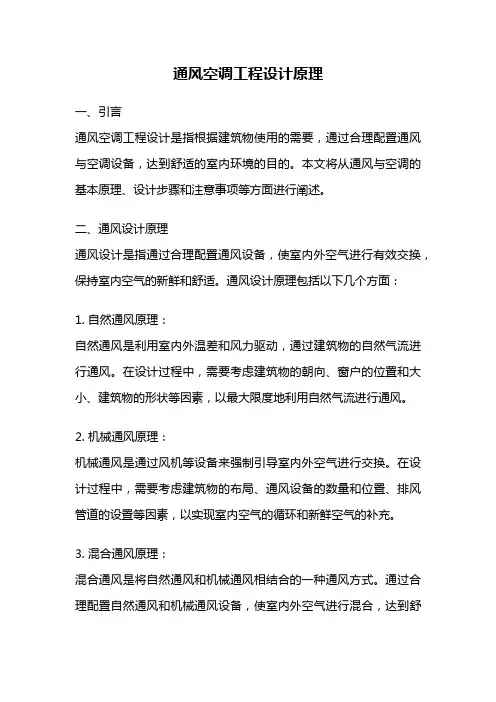

通风空调工程设计原理
通风空调工程设计原理一、引言通风空调工程设计是指根据建筑物使用的需要，通过合理配置通风与空调设备，达到舒适的室内环境的目的。
本文将从通风与空调的基本原理、设计步骤和注意事项等方面进行阐述。
二、通风设计原理通风设计是指通过合理配置通风设备，使室内外空气进行有效交换，保持室内空气的新鲜和舒适。
通风设计原理包括以下几个方面：1. 自然通风原理：自然通风是利用室内外温差和风力驱动，通过建筑物的自然气流进行通风。
在设计过程中，需要考虑建筑物的朝向、窗户的位置和大小、建筑物的形状等因素，以最大限度地利用自然气流进行通风。
2. 机械通风原理：机械通风是通过风机等设备来强制引导室内外空气进行交换。
在设计过程中，需要考虑建筑物的布局、通风设备的数量和位置、排风管道的设置等因素，以实现室内空气的循环和新鲜空气的补充。
3. 混合通风原理：混合通风是将自然通风和机械通风相结合的一种通风方式。
通过合理配置自然通风和机械通风设备，使室内外空气进行混合，达到舒适的室内环境。
三、空调设计原理空调设计是指通过合理配置空调设备，调节和控制室内温湿度、空气质量和风速等参数，达到舒适的室内环境。
空调设计原理包括以下几个方面：1. 制冷原理：空调制冷是利用制冷剂的物理特性，通过压缩、膨胀和换热等过程，将室内热量转移到室外，降低室内温度。
在设计过程中，需要考虑建筑物的热负荷、制冷剂的选择和空调设备的容量等因素，以满足室内制冷需求。
2. 制热原理：空调制热是利用制冷剂的物理特性，通过反向循环，将室外热量转移到室内，提高室内温度。
在设计过程中，需要考虑建筑物的制热负荷、制热剂的选择和空调设备的容量等因素，以满足室内供暖需求。
3. 除湿原理：空调除湿是通过降低空气的相对湿度，减少室内的湿气含量。
在设计过程中，需要考虑室内湿度的控制目标、空调设备的除湿能力和空气循环等因素，以实现室内湿度的调节。
4. 送风原理：空调送风是通过风机等设备将处理过的空气送入室内，调节室内的风速和空气流动。

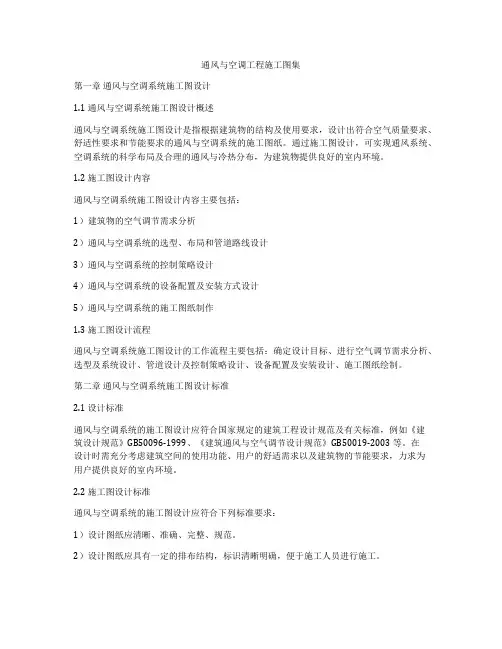

通风与空调工程施工图集
通风与空调工程施工图集第一章通风与空调系统施工图设计1.1 通风与空调系统施工图设计概述通风与空调系统施工图设计是指根据建筑物的结构及使用要求，设计出符合空气质量要求、舒适性要求和节能要求的通风与空调系统的施工图纸。
通过施工图设计，可实现通风系统、空调系统的科学布局及合理的通风与冷热分布，为建筑物提供良好的室内环境。
1.2 施工图设计内容通风与空调系统施工图设计内容主要包括：1）建筑物的空气调节需求分析2）通风与空调系统的选型、布局和管道路线设计3）通风与空调系统的控制策略设计4）通风与空调系统的设备配置及安装方式设计5）通风与空调系统的施工图纸制作1.3 施工图设计流程通风与空调系统施工图设计的工作流程主要包括：确定设计目标、进行空气调节需求分析、选型及系统设计、管道设计及控制策略设计、设备配置及安装设计、施工图纸绘制。
第二章通风与空调系统施工图设计标准2.1 设计标准通风与空调系统的施工图设计应符合国家规定的建筑工程设计规范及有关标准，例如《建筑设计规范》GB50096-1999、《建筑通风与空气调节设计规范》GB50019-2003等。
在设计时需充分考虑建筑空间的使用功能、用户的舒适需求以及建筑物的节能要求，力求为用户提供良好的室内环境。
2.2 施工图设计标准通风与空调系统的施工图设计应符合下列标准要求：1）设计图纸应清晰、准确、完整、规范。
2）设计图纸应具有一定的排布结构，标识清晰明确，便于施工人员进行施工。
3）设计图纸应包括通风与空调系统的布局图、平面布置图、剖面布置图、管道路线图、控制系统图等内容。
第三章通风与空调系统施工图图纸绘制3.1 通风与空调系统施工图绘制方式通风与空调系统的施工图纸绘制应采用CAD等专业软件进行绘制，确保图纸的准确性和规范性。
3.2 通风与空调系统施工图绘制要求通风与空调系统的施工图纸应包括以下内容：1）通风与空调系统的布局图：显示通风与空调设备在建筑内的位置，并明确设备与设备之间的布置关系。

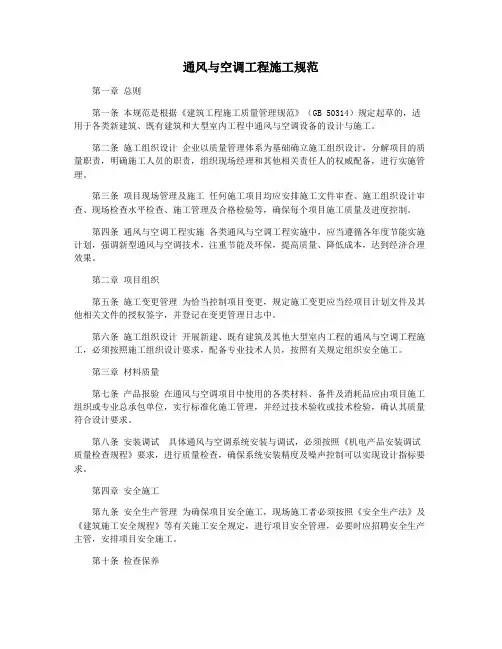

通风与空调工程施工规范
通风与空调工程施工规范第一章总则第一条本规范是根据《建筑工程施工质量管理规范》（GB 50314）规定起草的，适用于各类新建筑、既有建筑和大型室内工程中通风与空调设备的设计与施工。
第二条施工组织设计企业以质量管理体系为基础确立施工组织设计，分解项目的质量职责，明确施工人员的职责，组织现场经理和其他相关责任人的权威配备，进行实施管理。
第三条项目现场管理及施工任何施工项目均应安排施工文件审查、施工组织设计审查、现场检查水平检查、施工管理及合格检验等，确保每个项目施工质量及进度控制。
第四条通风与空调工程实施各类通风与空调工程实施中，应当遵循各年度节能实施计划，强调新型通风与空调技术，注重节能及环保，提高质量、降低成本，达到经济合理效果。
第二章项目组织第五条施工变更管理为恰当控制项目变更，规定施工变更应当经项目计划文件及其他相关文件的授权签字，并登记在变更管理日志中。
第六条施工组织设计开展新建、既有建筑及其他大型室内工程的通风与空调工程施工，必须按照施工组织设计要求，配备专业技术人员，按照有关规定组织安全施工。
第三章材料质量第七条产品报验在通风与空调项目中使用的各类材料、备件及消耗品应由项目施工组织或专业总承包单位，实行标准化施工管理，并经过技术验收或技术检验，确认其质量符合设计要求。
第八条安装调试具体通风与空调系统安装与调试，必须按照《机电产品安装调试质量检查规程》要求，进行质量检查，确保系统安装精度及噪声控制可以实现设计指标要求。
第四章安全施工第九条安全生产管理为确保项目安全施工，现场施工者必须按照《安全生产法》及《建筑施工安全规程》等有关施工安全规定，进行项目安全管理，必要时应招聘安全生产主管，安排项目安全施工。
第十条检查保养对施工后的通风与空调设备，必须进行终验收，确保系统质量合格，并及时完善技术文件，为系统运行、维护和管理提供依据。
2016通风与空调施工规范课件
风管长边尺寸b b≤320 320<b≤450 450<b≤630 630<b≤1000 1000<b≤1250 1250<b≤2000 2000<b≤4000
低压系统（P≤500Pa） 中低压系统（500Pa<P≤1500Pa）
0.5 0.6 0.6 0.75 1.0 1.0 1.2
表4.1.5-1 圆形风管规格（mm） 基本系列 100 120 140 160 180 200 220 250 辅助系列 80 90 110 130 150 170 190 210 240 基本系列 280 320 360 400 450 500 560 630 700 辅助系列 260 300 340 380 420 480 530 600 670 基本系列 800 900 1000 1120 1250 1400 1600 1800 2000 辅助系列 750 850 950 1060 1180 1320 1500 1700 1900
２术
语
2.0.1 风管 air duct 采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。 2.0.2 非金属风管 nonmetallic duct 采用硬聚氯乙烯、玻璃钢等非金属材料制成的风管。 2.0.3 复合风管 composite duct 采用不燃材料面层与绝热材料内板复合制成的风管。(酚醛铝箔复合 风管\聚氨酯铝箔复合风管＼玻璃纤维复合风管＼玻镁复合风管) 2.0.4 风道 air channel 采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。 2.0.5 风管配件 duct fittings 风管系统中的弯头、三通、四通、各类变径及异形管、导流叶片和法 兰等。 2.0.6 风管部件 duct component 风管系统中的各类风口、风阀、风罩、风帽、消声器、过滤器等。 2.0.7 漏风量 air leakage rate 风管系统中，在某一静压下通过风管本体结构及其接口，单位时 间内泄出或渗入的空气体积量。
通风与空调工程教材
通风与空调工程教材
《通风与空调工程》教材内容主要包括通风和空气调节两部分。
具体来说，该教材较完整地阐述了通风与空气调节的基础理论知识和国内外相关的最新技术，并注重工程性和实用性，将理论知识与工程实例相结合。
该教材主要介绍了以下内容：
1. 室内空气品质、民用建筑通风、建筑防火排烟、空调负荷计算方法等；
2. 空气的热湿处理、空气调节系统、空气的净化处理等；
3. 空调风系统、空调冷源设备与水系统等；
4. 通风与空调节能技术、空调工程设计等。
此外，该教材还介绍了通风和空气调节的分类，包括自然通风、局部通风、全面通风和置换通风等，以及火灾烟气的控制措施、地下建筑的通风与防排烟等内容。
以上内容仅供参考，建议查阅《通风与空调工程》原书了解详细信息。
(完整版)采暖通风与空调设计规范.doc
采暖通风与空气调节设计规范GBJ19-87第一章总则第1.0.1 条为了在采暖、通风和空气调节设计中，体现艰苦奋斗、勤俭建国精神，贯彻国家现行的有关方针政策，以便为安全生产、改善生活的劳动条件、节约能源、保护环境、保证产品质量和提高劳动生产率提供必要的条件，特制订本规范。
第1.0.2 条本规范适用于新建、扩建、改建的民用建筑和工业企业生产厂房及辅助建筑物的采暖、通风、空气调节及其制冷设计。
本规范不适用于地下建筑、有特殊用途和特殊净化与防护要求的建筑物以及临时性建筑物的设计。
第1.0.3 条采暖、通风和空气调节及其制冷设计方案，应根据建筑物的用途、工艺和使用要求、室外气象条件以及能源状况等，同有关专业相配合，通过技术经济比较确定。
第1.0.4 条采暖、通风和空调节及其制冷系统所用设备、构件及材料，应根据国家和建设地区现有的生产能力和材料供应状况等择优选用，尽量就地取材。
同一工程中，设备的系统列和规格型号，应尽量统一。
第1.0.5 条编制设计文件时，应根据采暖、通风、空气调节和制冷装置的数量及其复杂程度，配备必要的专业技术和操作、维修人员以及相应的维修设备和检测仪表等。
第1.0.6 条采暖、通风、空气调节和制冷系统，应在便于操作和观察的地点设置必要的调节、检测和计量装置。
第1.0.7 条布置设备、管道及配件时，应为安装、操作和维修留有必要的位置。
对于大型设备和管道，应根据需要在建筑设计中预留安装和维修用的孔洞，并应考虑有装设起吊设施的可能。
第1.0.8 条设计中，对于采暖、通风、空气调节和制冷设备及管道，当有可能伤及人体时，应采取必要的安全防护措施，第 1.0.9 条位于地震区和湿陷性黄土地区的工程，布置设备和管道时，应根据需要分别采取防震和有组织排水等措施。
第1.0.10 条根据本条规范进行采暖、通风和空气调节及其制冷设计时，尚应符合国家现行的有关标准、规范的规定。
第二章室内外计算参数第一节室内空气计算参数第2.1.1 条设计集中采暖时，冬季室内计算温度，应根据建筑物的作途，按下列规定采用：一、民用建筑的主要房间，宜采用 16－ 20°C；二、生产厂房的工作地点：轻作业不应低于 15°C中作业不应低于 12°C重作业不应低于 10°C注：（ 1）作业各类的划分，应按国家现行的《工业企业设计卫生标准》执行。
空调通风工程施工方案
空调通风工程施工方案一、引言空调通风工程是建筑工程中至关重要的一部分，它直接影响到室内空气质量和舒适度。
本文将针对空调通风工程的施工方案进行详细介绍，旨在提高施工效率、确保施工质量。
二、施工前准备在开始空调通风工程施工之前，需要做好以下几项准备工作： - 制定详细的施工计划和施工方案； - 确定施工现场布置和施工区域范围； - 准备好所需的材料和设备； - 安排好工程人员的工作任务和时间安排。
三、施工过程1. 空调系统施工空调系统施工是空调通风工程的核心部分，包括以下几个步骤： - 安装空调主机和室内机组； - 安装空调管道和冷凝水排放系统； - 连接电气线路； - 调试空调系统。
2. 通风系统施工通风系统的施工也是至关重要的，需要按照以下步骤进行： - 安装通风设备，如通风机、排风扇等； - 完成通风管道的安装和连接； - 设定通风系统的工作参数。
3. 系统联调在完成空调系统和通风系统各自的施工后，需要进行系统联调，确保两个系统的协调运行，保障整体空气质量。
四、施工质量控制为保证空调通风工程施工质量，需要进行严格的质量控制： - 定期进行施工现场检查和复查； - 严格按照施工规范和标准进行施工； - 完成施工后的系统调试和检验； - 做好施工记录和资料归档。
五、施工后收尾工作空调通风工程施工完成后，还需要进行一些收尾工作： - 清理施工现场和处理施工垃圾； - 对施工质量进行总结和评估； - 完善施工档案和交付相关资料。
结语本文对空调通风工程施工方案进行了全面的介细，从施工前准备到施工过程再到施工质量控制和收尾工作都进行了详细阐述，希望能够对相关施工人员提供一定的参考和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§12.3 软件设计实例
四、用设计软件进行风系统、水系统设计
图12-15 空调水系统
§12.3 软件设计实例
四、用设计软件进行风系统、水系统设计
图12-16 空调水系统水力计算
§12.3 软件设计实例
四、用设计软件进行风系统、水系统设计
图12-17 空调水系统管道标注
§12.3 软件设计实例
§12.3 软件设计实例 一、工程概况
图12-2
办公楼平面图
§12.3 软件设计实例 二、空调系统的划分及空调方案的确定 由于整栋楼为办公室，因此空调系统分为 一个区，空调方案采用独立新风加风机盘 管。如图12-3，新风处理到室内等焓线。
图12-3
风机盘管处理过程
§12.3 软件设计实例 三、用负荷计算软件计算负荷 进行负荷计算之前，先必须对工程名称和 建筑信息进行设置，如图12-4、12-5
§12.2 通风与空调工程设计概述
一、设计的目的和内容
设计内容： 设计主要为空调系统的设计，包括空 调系统冷负荷、热负荷的设计计算，空调 冷热源的设计，空调风系统的设计与计算， 空调水系统的设计与计算，防烟、排烟系 统的设计与计算。
§12.2 通风与空调工程设计概述 二、设计方法和步骤 在实际民用建筑工程设计中，通常把设计过 程分为三个阶段：方案设计、初步设计、施 工图设计。对于不同阶段，所要求的设计深 度也是不一样的。 1、方案设计包括通风与空气调节的设计方案 要点；空气调节的系统形式及控制方式；通 风系统方案；防烟、排烟系统方案；方案设 计新技术采用情况，节能环保措施和需要说 明的其他情况。
图中。
§12.1 通风与空调工程设计软件
一、软件功能与特点
主要功能：
2、空调水系统设计
通过布置设备、管线、管线自动连
接设备、水力计算，由平面图自动转
绘系统图，自动统计设备、材料。
§12.1 通风与空调工程设计软件
一、软件功能与特点
主要功能：
3、空调风系统设计
通过布置设备、管线、管线自动连
接设备、水力计算，由平面单线图自
三、设计的要求
完整的通风与空调工程的设计必须包括： 空调系统的方案设计； 负荷计算； 系统设计与计算； 设备选型与计算； 绘制工程图。
§12.3 软件设计实例
一、工程概况
该建筑是一栋6层办公建筑，位于长沙 市河西，大楼总建筑面积为1516㎡，层高 均为3.9m。办公楼的外墙采用砖墙03-240， 外窗为单层5mm外窗，屋面为现浇02-1-706。（建筑平面图如图12-2） 1、室外气象资料（长沙地区气象资料） 2、室内设计参数（办公建筑的设计参数）
§12.3 软件设计实例 三、用负荷计算软件计算负荷
图12-11 房间冷负荷计算结果
§12.3 软件设计实例 三、用负荷计算软件计算负荷
图12-12 房间冷负荷曲线
§12.3 软件设计实例 三、用负荷计算软件计算负荷
图12-13 冷负荷计算书
§12.3 软件设计实例 三、用负荷计算软件计算负荷
第十二章 通风与空调工程设计
1
通风与空调工程设计软件
2
通风与空调工程设计概述
3
软件设计实例
§12.1 通风与空调工程设计软件
一、软件功能与特点
主要功能： 1、焓湿图
软件动态生成任意大气压下的dwg格式焓
湿图，可查询、标注图中任意一点的空气
状态参数。一次回风、二次回风等空气处
理过程的计算结果，可以保存并标注于id
图12-14 冷负荷计算模块
§12.3 软件设计实例
四、用设计软件进行风系统、水系统设计
1、水系统设计 水系统设计时，先布置立管，再布置水平 干管，然后连接设备，如图12-15所示，图 中的三根管道由上至下分别为空调回水管、 空调供水管和空调冷凝水管。 水管布置完成后可以进行水力计算，如图 12-16所示。 计算完后，可以将计算结果标注在图面上， 如图12-17所示。
动转绘系统图、平面双线图、系统双
线图。
§12.1 通风与空调工程设计软件
二、软件使用说明
软件的工作界面如图12－1所示 它包括设置、 建筑设计 、负荷计算、 设备、 水管设计 、单线风管、 双线风管、 传统采暖、分户计量、冷冻机房、材料表、 工具、标注、文字、帮助等十五个主菜单 栏，每个主菜单栏下又包含多个子菜单， 可以实现软件的各个功能。
图12-4 设置工程名称
图12-5 设置建筑信息
§12.3 软件设计实例 三、用负荷计算软件计算负荷
冷负荷计算的流程如下： 1、设定气象参数 2、设置房间参数 3、围护结构 4、冷负荷计算 5、出计算书。 图12-9为设置房间参数，即设置房间的功 能（如办公室、宾馆、会议室等），房间 室内冬季和夏季参数，房间人员、设备、 照明、新风等参数。
§12.3 软件设计实例
五、防火排烟、消声隔振及保温设计 六、设计图纸
设计图纸一般包括图例；系统流程图；主 要平面图、通风、空调剖面图；通风、空 调、制冷机房平面图；系统图、立管图； 详图。
四、用设计软件进行风系统、水系统设计
2、风系统设计 风系统设计可分为单线风管设计和双线风 管设计，。ACS软件允许用户采用三维数据 的单线风管绘图,不仅能实现自动变双功能， 而且可以迅速地计算风管截面风速,沿程阻 力损失,风水管碰撞检查,自动标注风管截 面,风速,损失等,自动绘制系统图,并可将 各段风管的编号,风量,沿程损失,局部损失, 系统最不利损失,截面风速等用计算书的形 式提供给用户。
§12.1 通风与空调工程设计软件
图12－1
Hale Waihona Puke ACS暖通空调设计软件工作界面
§12.2 通风与空调工程设计概述
一、设计的目的和内容
设计目的： 了解工程设计的内容、方法和步骤；初 步学习设计方案的确定，重点掌握建筑设 备系统的构成；初步训练计算机绘制工程 图的能力、设计计算与编写设计说明书的 能力；学习适用技术资料，增长理论联系 的能力；初步训练在工程设计中协调各专 业和工种的组织能力。
§12.3 软件设计实例 三、用负荷计算软件计算负荷
图12-10 房间详细负荷表
§12.3 软件设计实例 三、用负荷计算软件计算负荷 完成了所有的设置之后，就可以进行计算 了，单击计算结果，出现下面的界面如图 12-11，其结果可以绘成负荷曲线图，可直 接反映冷负荷最大值出现的时刻，如图1212，图上可直观反映最大冷负荷出现的时 刻为17点。 计算完成后可以输出计算书如图12-13，计 算结果以负荷计算模块的形式赋回图面， 如图12-14。
§12.2 通风与空调工程设计概述 二、设计方法和步骤 2、初步设计主要是提供本专业的设计说明书、 设计图纸、主要设备表、计算书、工程概算 书。初步设计文件应满足施工图设计文件的 需要。 3、施工图设计阶段的设计文件应包括：图纸目 录、设计与施工说明、设备表、设计图纸、 计算书，以及工程预算书。
§12.2 通风与空调工程设计概述
§12.3 软件设计实例 三、用负荷计算软件计算负荷
图12-9 设置房间参数
§12.3 软件设计实例 三、用负荷计算软件计算负荷 图12-10为设置房间围护结构参数，可以添 加、修改、删除和复制围护结构，也可以 添加、修改和删除人体、新风、灯光、设 备、渗透、食物、化学、水面、水流和其 他等。 设计人员可以根据建筑的实际情况设置围 护结构和房间其他负荷。
