使用热处理淬火液节省成本窍门技巧
轧辊 热处理 淬火液
轧辊热处理淬火液1.引言概述部分的内容应该对轧辊热处理和淬火液进行简要的介绍和概括。
以下是一个可能的写作示例：1.1 概述轧辊热处理是指对轧辊进行高温处理以改善其力学性能和延长使用寿命的过程。
作为重要的冶金工艺之一，轧辊热处理在金属材料加工和成型领域中具有广泛的应用。
通过适当的热处理方法和选择合适的淬火液，可以提高轧辊的强度、硬度和耐磨性，从而使其能够承受高强度的冲击和压力。
淬火液是在轧辊热处理过程中起关键作用的介质。
它是一种特殊的液体，通过迅速吸收轧辊的热能，并使其迅速冷却，从而改变其内部的晶体结构和物理性能。
淬火液的选择和应用对轧辊热处理的效果具有重要影响。
根据轧辊的材料和要求，可以选择不同种类的淬火液，如水、油和聚合物等。
轧辊热处理和淬火液的研究和应用已经取得了显著的成果，对于提高轧辊的质量和性能具有重要意义。
随着科学技术的不断进步和发展，人们对于轧辊热处理和淬火液的研究仍在持续深入进行。
通过进一步的研究和应用，可以进一步提高轧辊的硬度、耐磨性，并降低其断裂和变形的风险，从而提高轧机的工作效率和生产效益。
在本文中，我们将对轧辊热处理和淬火液的重要性进行探讨，并对其进一步的研究和应用提出建议。
通过深入了解轧辊热处理和淬火液的相关知识，我们可以更好地理解其原理和机制，并为实际生产中的轧辊热处理过程提供科学指导和技术支持。
1.2文章结构1.2 文章结构本文将围绕轧辊热处理和淬火液展开讨论。
具体而言，文章将分为以下几个部分：第一部分是引言部分。
在引言中，我们将对本文的主题进行概述，介绍轧辊热处理和淬火液的基本概念以及其作用。
同时，我们将阐明本文的目的和意义。
第二部分是正文部分。
在正文的第一节，我们将深入探讨轧辊热处理。
具体而言，我们将介绍轧辊热处理的定义和作用，以及常见的方法和工艺。
通过对轧辊热处理的研究，我们可以更好地了解轧辊在工业生产中的重要性以及如何提高其性能和使用寿命。
接下来，在正文的第二节，我们将重点讨论淬火液的相关知识。
钢铁淬火的技巧
钢铁淬火的技巧钢铁淬火是一种常用的热处理方法，用于提高钢铁材料的硬度和耐磨性。
淬火的目的是通过快速冷却钢铁材料，使其在固溶态下快速形成马氏体组织，从而增加材料的硬度。
下面将详细介绍钢铁淬火的技巧。
1. 淬火温度的选择淬火温度是钢铁淬火过程中最为关键的参数之一。
温度过高会导致奥氏体组织过多，造成硬度低下；温度过低则会导致马氏体组织量不足，硬度不够。
因此，选择合适的淬火温度非常重要。
一般来说，淬火温度应当低于临界淬火温度，但又要高于棒铁的再结晶温度。
2. 淬火介质的选择淬火介质的选择也是钢铁淬火过程中的关键因素。
常用的淬火介质有水、油和气体。
水冷却速度快，适合淬硬性更好的高碳钢；油冷却速度较慢，适合淬硬性较差的低碳钢和合金钢；气体则是一种常用的淬火介质，适合对表面质量要求较高的工件。
在选择淬火介质时，需要根据钢材的成分、形状和要求等因素综合考虑。
3. 加热处理的均匀性在钢铁淬火之前，需要对工件进行加热处理。
加热处理的均匀性对淬火结果有着重要的影响。
均匀加热可以保证材料的各个部分达到相同的温度，使淬火时的组织转变更加均匀。
因此，在进行加热处理时，应尽量采用均匀加热的方式，如采用窑炉加热或者对于较小的工件可以采用电阻炉等设备。
4. 淬火过程中的控制速度淬火过程中的冷却速度对钢铁的最终硬度有着决定性的影响。
快速冷却可以增加马氏体的形成率，从而提高钢材的硬度。
在淬火过程中，冷却速度可以通过调整淬火介质的温度和流速来控制，也可以通过改变工件尺寸和形状来实现。
另外，还可以通过预加热和温度保持来控制钢材的温度分布，进一步调控冷却速度。
5. 淬火后的回火处理淬火后的钢材通常会出现内应力和脆性，为了消除这些问题，需要进行回火处理。
回火的目的是通过加热将马氏体转变为较为稳定的组织，以提高材料的韧性和塑性。
回火温度和时间的选择要根据具体材料和要求来确定，一般会在一定的温度范围内进行几次回火，以达到最佳效果。
综上所述，钢铁淬火是一种重要的热处理方法，通过合适的淬火温度和介质、均匀的加热处理、控制冷却速度以及适当的回火处理，可以获得理想的淬火效果。
热处理淬火液更换窍门技巧

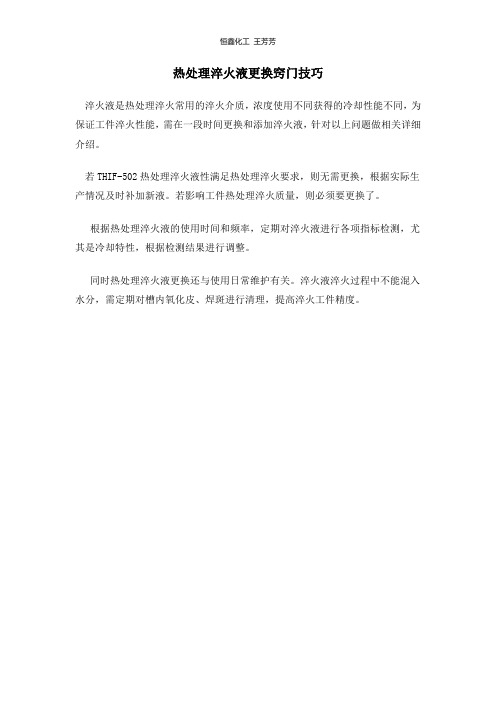

恒鑫化工王芳芳
热处理淬火液更换窍门技巧
淬火液是热处理淬火常用的淬火介质，浓度使用不同获得的冷却性能不同，为保证工件淬火性能，需在一段时间更换和添加淬火液，针对以上问题做相关详细介绍。
若THIF-502热处理淬火液性满足热处理淬火要求，则无需更换，根据实际生产情况及时补加新液。
若影响工件热处理淬火质量，则必须要更换了。
根据热处理淬火液的使用时间和频率，定期对淬火液进行各项指标检测，尤其是冷却特性，根据检测结果进行调整。
同时热处理淬火液更换还与使用日常维护有关。
淬火液淬火过程中不能混入水分，需定期对槽内氧化皮、焊斑进行清理，提高淬火工件精度。
高中频热处理用淬火液配方的选用【技巧干货】
高中频热处理用淬火液配方的选用内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.为获得合格的高中频热处理产品，除必须的设备条件和合理的工艺方法外，选好用好淬火冷却介质也是必不可少的。
一、高中频热处理用淬火冷却介质的过去和现状高中频加热后的淬火冷却，通常采用三种方式。
一是喷淋淬火，二是加热后的同时浸液淬火，三是埋油加热淬火。
喷淋淬火用得最多，既适用于表面连续加热淬火，也适用于同时淬火。
埋油加热淬火多用于淬透性好的合金结构钢件的连续淬火。
不管采用何种淬火冷却方式，所用淬火介质都应满足以下三方面的要求：1、能使工件获得要求的淬火态硬度和淬硬层深度、不淬裂和无超差的淬火变形；2、安全、清洁；3、介质的冷却特性稳定，以便获得长期稳定的淬火冷却效果。
自来水是清洁而又廉价的淬火介质。
它既适于喷淋淬火，也适于浸液淬火。
但是，工件冷却到较低温度时，自来水的冷却速度过快，使其只适于碳含量较低的碳素结构钢件的淬火冷却。
对于淬透性稍高的合金结构钢件和碳含量更高的碳素结构钢，如果使用自来水，淬裂危险会很大。
普通机械油的冷却速度不快，可用于淬透性较好的钢种。
专用快速淬火油具有远低于自来水，而又比普通机械油高得多的淬火冷却速度，适于大多数合金结构钢、碳素工具钢和截面小的碳素结构钢件的淬火冷却。
但是，淬火油易燃，不适于喷淋淬火之用，通常只用于高、中频同时加热后的浸液淬火冷却。
同时，为获得更深的淬火硬化层，淬火冷却介质应当具有更快的冷却速度。
即便是现代冷却速度最快的淬火油，做浸液淬火时，也达不到许多感应加热淬火件的冷却速度要求。
此外，在油中浸液淬火时也会有烟气，淬火后的工件还需要清洗。
在只有自来水和普通机油的年代，为了对一些碳含量较高和淬透性较好的钢种做感应加热连续淬火，人们开发了埋油加热淬火技术。
亚硝酸钠淬火液使用方法
亚硝酸钠淬火液使用方法亚硝酸钠淬火液？嘿，那可是个厉害的家伙！咱先说说这使用步骤吧。
首先，你得把亚硝酸钠按照一定比例溶解在水中，这就好比调制一杯神奇的魔法药水。
可别小瞧了这比例，要是弄错了，那可就糟糕啦！就像做饭盐放多了会咸得没法吃一样，比例不对，淬火效果也会大打折扣。
然后呢，把需要淬火的工件放入淬火液中，哇哦，这时候就像是把一块热铁丢进了清凉的泳池，那场面，啧啧啧！工件在淬火液中迅速降温，发生奇妙的变化。
注意事项那可不少呢！你想想，这淬火液可不是随随便便就能用的。
温度得控制好呀，要是温度太高或太低，那会咋样？肯定不行呗！还有，工件的材质也很重要，不同的材质对淬火液的反应可不一样，这就像不同的人对同一种食物有不同的喜好一样。
你要是不注意这些，那可就麻烦啦！说到安全性和稳定性，这可是个大问题。
亚硝酸钠淬火液如果使用不当，那可是很危险的哟！它就像一头凶猛的野兽，你得小心驯服它。
在使用过程中，一定要做好防护措施，戴上手套、护目镜啥的，可别大大咧咧地啥也不管。
稳定性方面呢，只要你按照正确的方法使用，它还是很靠谱的。
就像一个忠实的伙伴，在你需要的时候给你提供强大的支持。
那亚硝酸钠淬火液都有啥应用场景和优势呢？哎呀呀，它的应用场景可多啦！在机械制造、金属加工等领域都能大显身手。
它的优势嘛，首先就是淬火效果好呀，能让工件变得更加坚硬、耐用。
这就好比给战士穿上了坚固的铠甲，让他们在战场上更加勇猛。
其次，成本相对较低，不像有些高端淬火液贵得吓人。
这就像找到了一种既好用又实惠的工具，谁不喜欢呢？咱再来看看实际案例。
有一家工厂，以前一直用传统的淬火方法，效果不咋地，还费钱。
后来改用亚硝酸钠淬火液，哇，那效果简直是翻天覆地。
工件的质量大大提高，生产效率也上去了。
这就像一个原本成绩平平的学生，突然找到了好的学习方法，一下子变成了学霸。
总之，亚硝酸钠淬火液是个很有潜力的家伙。
只要你正确使用，注意安全，它就能为你带来意想不到的效果。
优化热处理工艺提高材料的耐磨性和耐腐蚀性
优化热处理工艺提高材料的耐磨性和耐腐蚀性热处理是一种重要的金属加工工艺，在材料的性能改善和优化方面起着至关重要的作用。
其中，提高材料的耐磨性和耐腐蚀性是热处理最常用的目标之一。
本文将通过介绍几种常用的优化热处理工艺，探讨如何有效提高材料的耐磨性和耐腐蚀性。
首先，对于提高材料的耐磨性，较为常用的热处理工艺是淬火和表面渗碳处理。
淬火是指将加热至适当温度的材料迅速冷却，通过使材料的组织产生相变，从而获得较高的硬度和耐磨性。
而表面渗碳处理则是将材料表面浸泡在含有一定碳含量的渗碳剂中，在一定温度下进行一段时间，使材料表面富含碳元素，形成一种较硬的表面层，从而增加材料的硬度和耐磨性。
然而，单纯的淬火处理和表面渗碳处理也存在一些缺点，比如会引起材料的内部应力和变形，降低材料的延展性和韧性。
为了解决这个问题，可以采用回火处理来优化热处理工艺。
回火是指将之前已进行淬火处理或表面渗碳处理的材料加热至适当温度，然后再以适当速度冷却至室温。
回火处理可以减轻材料的内部应力，提高材料的韧性，同时保持一定的硬度和耐磨性。
另外，为了进一步提高材料的耐磨性和耐腐蚀性，可以采用复合热处理工艺。
复合热处理是指将几种热处理工艺相结合，以达到更好的效果。
比如，可以先进行淬火处理，提高材料的硬度和耐磨性，然后再进行回火处理，减轻材料的内部应力，提高韧性。
这种复合热处理工艺结合了两种处理的优点，可以在保持一定硬度和耐磨性的同时，提高材料的韧性和耐腐蚀性。
除了热处理工艺的优化，合适的工艺参数也对提高材料的耐磨性和耐腐蚀性有着重要影响。
温度、时间、冷却速度等工艺参数都需要严格控制。
不同材料对热处理的要求也不同，因此需要根据具体材料的特性和使用环境来选择合适的工艺参数，以达到最佳的效果。
总结起来，通过优化热处理工艺，可以有效提高材料的耐磨性和耐腐蚀性。
常用的优化工艺包括淬火、表面渗碳处理和回火处理。
此外，复合热处理工艺也可以进一步提高材料的性能。
箱式电阻炉热处理生产中的降本增效案例及创新思维
2019年 第3期 热加工VIIII工业炉ndustrial Furhace箱式电阻炉热处理生产中的降本增效案例及创新思维■ 孙晓兵，穆玉芹，吕金根，杜晓萍摘要：热处理工作是提高材料性能的有效方法，但热处理过程主要依靠电能消耗，本文以降低能源消耗、提高工作效率为出发点，结合车间改善实例及创新思维讲述热处理过程中的降本增效方法。
关键词：热处理；生产线；保温性能；降本增效钢的热处理工艺就是通过加热、保温和冷却的方法改变钢的组织结构以获得工件所要求性能的一种热加工技术。
钢的淬火与回火是热处理工艺中最重要、也是用途最广泛的工序。
我车间主要承担推土机终传动、铲刀部位等工件的热处理工作，调质工序（淬火+高温回火）作为预备热处理工作，在提高工件性能和使用寿命方面起到重要作用，我车间在生产中主要依靠大功率电炉进行工件加热，电能消耗大。
目前，能源过度消耗逐渐引起人们关注，热处理电阻炉的节能对我国装备制造业的节能降耗意义重大。
1. 炉体保温性的改善与创新思维电阻炉作为热处理加热基本设备，其加热稳定性、炉温均匀性及保温性能是判断其优劣的参考条件，我车间工件淬火加热过程主要使用箱式电阻炉，实际生产中箱炉的炉衬以耐火砖作为保温材料，其优点是有一定强度，维修相对方便；缺点主要是加热过程中，耐火砖有一定的蓄热性，使得加热升温时间长，同时存在导热性，炉内热量散失造成一定损失。
通过调研、对比分析，耐火纤维具有很小的蓄热性，可减少热量吸收，同时热量传导性小于耐火砖，对此我们对部分加热炉进行优化改善，采用耐火纤维作为炉衬，以节约能耗。
图1、图2分别为不同炉衬的炉体照片。
我们对改善前后箱炉的加热时间进行对比，图3、图4所示为改善前后表纸记录。
通过表纸记录对比可以看出，改善前：升温时间为2～2.5h ，保温时间2h ；改善后：升温时间1～1.5h ，保温时间2h ；综合对比，改善后可减少升温时间约1h ，升温时额定功率为220kW ，每炉节约电能=220kW ×1h=220kW·h 。
帮你节省1000万,淬火油使用时你需要做这些……
帮你节省1000万，淬火油使用时你需要做这些……一、对淬火槽进行管理1.新淬火槽在使用之前要清理干净，并不含水。
旧淬火槽在使用之前要清除油泥、氧化皮和炭黑等杂物，且不含水。
2.淬火油加入淬火槽后，要进行脱水和脱气处理，加热到使用温度，保持一到两个班次即可，因为淬火油在配制和运输时，会有空气的混入和水份的溶解。
3.淬火槽要配有冷却及加热装置，其温度应该控制在规定的范围内，尽量不要让使用温度偏高。
4.淬火槽应该有搅拌装置。
以螺旋桨搅拌为好，其次是循环油泵，不要用气泵。
搅拌程度要适中，而且有效，使淬火区的温度保持均匀一致。
5.淬火槽要定期清理。
一般为半年到一年，平时还要时刻注意防止淬火油被污染。
二、避免使用温度过高或过低淬火油的使用温度应该保持在60-80℃。
一般来说，油的温度高（例如120℃），则运动粘度小，流动性好，会提高其冷却能力。
但其运动粘度的下降会引起油品特性温度的下降，则工件和油温的温度梯度变小，从而降低了冷却能力。
此外，淬火油在高温工况下劣化速度会变快。
一般情况下，油的温度低（例如10℃），则工件和油温的温度梯度变大，会提高冷却能力。
其实油品运动粘度的增加，会阻止淬火油的正常流动，反而降低其冷却能力。
而且由于淬火油的运动粘度大，工件带出的淬火油也会增加。
三、不要使用机械油代替淬火油目前，在工厂中仍然有使用机械油代替淬火油的情况，一方面出于成本的考虑；另一方面，则是由于习惯。
专用的淬火油添加了抗氧剂，极大地提高其使用寿命，为工厂节省大量的维修成本。
另外，专用的淬火油在产品质量、操作环境等方面都具有优势。
四、除水脱水淬火油中的水有三种状态：沉积的水、悬浮的水和溶解或乳化的水。
沉积的水对淬火油的冷却能力影响不大，但在一定的条件下，如温度、搅拌和乳化剂等都会将沉积的水转变为溶解或乳化的水，对淬火油的冷却能力就很有影响。
而悬浮状态的水一般处于高粘度的淬火油中。
在运输和储存过程中，油中可能混入一些水，水在油中的溶解度很小，通常不超过0.04%(体积)，这种乳化的水对淬火油的破坏作用是非常强大。
热处理工艺中的淬火方法及其应用
热处理工艺中的淬火方法及其应用热处理工艺在金属加工和制造过程中扮演着重要的角色，其中淬火作为一种常用的热处理方法，被广泛应用于提高金属材料的硬度和强度。
本文将介绍淬火的定义、原理及其在不同材料和行业中的应用。
一、淬火的定义与原理淬火是一种通过迅速冷却金属材料的热处理方法，其目的是改善金属的硬度和强度。
淬火过程中，金属材料被加热到一个特定的温度，然后迅速冷却，以使其达到理想的金属结构和性能。
淬火的原理在于控制金属材料的热能和冷却速度，从而使材料的晶格结构改变，获得所需的硬度和强度。
二、淬火方法淬火方法的选择根据金属的种类、形状和所需的性能来确定。
以下是几种常用的淬火方法：1. 油淬火法油淬火法是一种常用的淬火方法，适用于大多数碳钢和合金钢。
在油淬火过程中，金属材料被加热到适当的温度，然后迅速浸入预热的油中，油的冷却速度较快，可以获得较好的淬火效果。
2. 水淬火法水淬火法是一种淬火速度最快的方法，适用于具有较高碳含量的碳钢以及有些合金钢。
水的冷却速度较快，可以使材料迅速冷却，从而得到较高的硬度和强度。
3. 气体淬火法气体淬火法通常使用气体，如氮气或氢气作为冷却介质。
这种方法适用于低碳钢和合金钢，可以有效减少淬火过程中的变形和裂纹。
4. 温度梯度淬火法温度梯度淬火法是一种在淬火过程中，通过控制工件的温度梯度，使材料的冷却速度不均匀的方法。
这种方法适用于大型工件和特殊形状的材料，可以有效减轻变形和裂纹。
三、淬火在不同材料中的应用淬火方法的选择取决于所使用的材料类型，以下是淬火在不同材料中的应用举例：1. 钢材钢材是最常见的淬火材料之一，通过淬火可以显著提高钢材的硬度和强度。
不同类型的钢材使用不同的淬火方法，如碳钢通常使用油淬火，而合金钢可以使用油淬火或水淬火。
2. 铝合金铝合金的强度通常较低，但通过淬火可以改善其性能。
对于某些铝合金，可以使用水淬火方法，以获得更高的硬度和强度。
3. 铜材铜是一种具有良好导电性和导热性的金属，淬火可以改善铜材的硬度和强度。
淬火液消泡剂的正确使用方法
淬火液消泡剂的正确使用方法全文共四篇示例，供读者参考第一篇示例：淬火液消泡剂是一种用于降低淬火液表面张力、防止气泡产生的特殊添加剂。
正确使用淬火液消泡剂可以有效提高淬火效果，延长淬火液使用寿命，同时保护工件表面不受损。
一、淬火液消泡剂的选择在选择淬火液消泡剂时，首先要根据淬火液的种类和工件的材质进行选择。
不同类型的消泡剂适用于不同的淬火液，选择不当可能会导致反效果。
其次要注意消泡剂的浓度，一般情况下，浓度过低或过高都会影响到消泡效果，应根据产品说明进行正确配比。
最后要选择质量可靠的品牌，避免使用假冒伪劣产品。
二、正确使用方法1. 加入时间：淬火液消泡剂通常在淬火前加入，加入时间应根据产品说明来进行。
一般情况下，可以在充分搅拌之后逐渐加入，确保消泡剂均匀分布在淬火液中。
2. 混合均匀：加入消泡剂后，应该充分搅拌淬火液，使之充分混合均匀。
未搅拌均匀会导致消泡效果不佳，甚至造成积聚在底部的消泡剂损坏工件表面。
3. 调整浓度：根据淬火工件的具体情况和要求，可以适量调整消泡剂的浓度，但是不能超出产品说明的浓度范围，否则会影响消泡效果。
4. 定期更换：淬火液中的消泡剂会随着时间的推移逐渐失效，因此需要定期更换淬火液，确保消泡效果持续有效。
5. 避免过度使用：虽然消泡剂可以提高淬火效果，但是过度使用会导致浪费，并可能对环境造成污染，应该根据实际需要适量使用。
三、注意事项1. 使用消泡剂时应注意安全，避免直接接触皮肤、眼睛等部位，如果不慎接触应立即用清水冲洗，并就医检查。
2. 在淬火过程中应严格按照操作规程操作，避免操作不当造成事故。
3. 不同类型的工件在淬火过程中可能需要不同的消泡剂，应根据具体情况选择合适的消泡剂。
4. 定期检查淬火液的消泡效果，如发现消泡效果下降，应及时更换淬火液或增加消泡剂的浓度。
总之，正确使用淬火液消泡剂对提高淬火效果、延长淬火液使用寿命具有重要意义。
只有根据正确的操作步骤和注意事项使用，才能发挥消泡剂的最大作用，保护工件表面不受损，提高生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒鑫化工王芳芳
使用热处理淬火液节省成本窍门技巧
热处理淬火液是以聚醚高分子材料为主，附加多种添加剂制成，经济环保，改善劳动环境，对水有逆溶性，调整浓度达到水油之间的任意冷速。
节省THIF-502热处理淬火液成本的方法，一种是对淬火后的零件进行浸泡或喷淋处理；另一种是扩大淬火槽容量，或延长零件停留时间，或控制温度(最佳温度20-40℃，应不高于55℃)。
这是因为热处理淬火液在温度超过74时逆溶析出。
热处理淬火液适用于钎具、车桥、轧辊、板簧、环件、钉子、齿轮、转子、大气瓶、旋耕刀、风机轴、铝合金车架等行业领域的不同材质工件的感应淬火、渗碳淬火，淬硬层深，淬火硬度高且均匀，减少开裂和变形倾向。
同时，为延长热处理淬火液的使用寿命，在使用过程中注意日常维护。
如定期搅拌淬火槽中的溶液可保证热处理淬火液的性能稳定，淬火槽经常搅拌还可防止霉菌的生产，见光后还可消灭部分已生成的霉菌。
