IPHONE-4S零件位置图
iPhone4S 高清拆机鉴赏
iPhone4S 高清拆机鉴赏来源：XDA智能手机网作者：Bug 编辑：Bug 上传时间：2011-10-17 21:53:00 评论：7iPhone 4S在十五号第一批改版机到达深圳，价格一天之内波动了N次，许多商家也是有价无货，两百多台的非官方首发很快就流向了全国各地。
XDA评测室向来都是不缺手机的，鉴于国内还没有人拆机，今天就让笔者就带领大家一起来拆解这台手机，看看它凭什么卖八千人民币。
先准备好镊子、小刀以及各种型号的螺丝刀。
拆iPhone 4S的同学必须不仅要具备胆大、心细的良好心理素质，还要拥有非常好的耐心，否则的话拆机这个过程会非常痛苦。
这是笔者拆过的手机里最复杂的。
整个手机只有两个螺丝，位居机身底部扭下螺丝后便可直接推开后壳向上推开几毫米的缝隙后就可以取下后壳了首先映入眼帘的便是手机的电池，然后是覆盖着各种塑胶纸和屏蔽罩的主板我们依次把主板上的螺丝扭下来，有些螺丝比较隐蔽，所以需要非常仔细的检查主板上的缝隙取下电池之前一定要拨开电池连接主板的排线因为电池是用双面胶黏贴在中板上的，所以需要用工具把它撬开电池卸下后来个合照吧！这才刚刚开始然后是主板最上边的屏蔽罩，扭开螺丝后可以直接拿下来因为主板面积比较少，而周边零件又很多，这就造成了主板上的排线密度特别高摄像头是直接插在主板左上方的，所以拨开排线后可以直接取下来这个就是索尼代工的810万像素的背照式摄像头摄像头背面继续拨开主板上的排线还会有些隐藏的螺丝需要卸下这个时候我们终于可以取下主板了iphone 4S的主板非常窄这个就是强大的A5处理器了，芯片面积比A4大揭开屏蔽罩后就可以看到芯片型号了这个便是高通的基带芯片A5是一款双核的处理器，和ipad2一样，该芯片采用A9构架，45nm制程，集成PowerVR SGX543MP4+图形芯片，是一款非常有潜力的处理器主板卸下后就可以看到赤裸的中板了中板听筒位置集成的零件非常多底部相对要简单些这个时候我们开始扭手机金属边框的螺丝看到排线纠缠在一起的时候，心里多少会有点混乱先把耳机插口卸下，它还连接着音量键这个角度可以很清晰的看到音量键了这个就是前置摄像头了是不是很小巧呢？继续扭下边框上的螺丝再来个合照，从左至右分别是电源键，光线感应器、距离感应器、听筒、前置摄像头、耳机插孔以及音量键、震动锁定键震动锁定、音量键和电源键的键帽这个时候可以卸下中板底部的数据线接口了苹果的数据线接口都是统一这个规格的，支持的周边非常多继续扭下中板边框的螺丝各种规格的螺丝越来越多螺丝卸完后用小刀把金属边框的卡扣撬松，这样子可以方便的卸下液晶屏屏幕终于拿下来了，屏幕和手机的前面板是粘在一起的和iphone4没有区别屏幕背面可以当镜子用的这个就是home键现在再来看看中板，天线缝隙比iphone4要多中板是用铣床铣出来的，工艺要求非常高这个就是天线位置了，也是区别iphone4最直观的一个特点中板正面中板反面好了，拆机终于结束了，卸下38颗螺丝，六个圆环后iPhone 4S便成了一堆零部件。
看看 iPhone 4s 的内部构造与零件
苹果iPhone 4S 拆机组图，看iPhone 4S 的零件和内部构造长春苹果维修服务中心红旗街百脑汇七楼7008来看iPhone 4S 的零件和内部构造吧。
先放出苹果iPhone 4S 最终拆机结果图吊胃口苹果iPhone 4S 机身底部的螺丝和较近生产的iPhone 4 一样为五角星形，要用专用螺丝刀。
打开苹果iPhone 4S 后看到的内部布局，基本和iPhone 4 一样。
苹果iPhone 4S 的锂聚合物电池，3.7V，5.3 Whr。
比iPhone 4 的电量增加了0.05Whr。
二者的电池接口形状不同，不能互换。
拆下苹果iPhone 4S 的后摄像头苹果iPhone 4S 的后摄像头模块特写，800 万像素背照式CMOS 传感器+ 含5 片滤光镜的镜头，支持1080P 录像，出自索尼。
苹果iPhone 4S 的后摄像头模块背面苹果iPhone 4S 的主板，注意上面贴着白色的水毁试纸拆下电磁屏蔽罩露出苹果iPhone 4S 主板上的各种芯片。
各颜色方框为照片后期添加，框内芯片分别为：红：Apple A5 处理器，双核+ 双GPU + 512 MB 内存。
和iPad 2 上的一样，但为了省电将CPU 主频从1GHz 下调到了800 MHz。
橙：高通RTR8605 双模多频RF 无线芯片黄：Skyworks 77464-20 功率放大模块（LIPA）绿：Avago ACPM-7181 功率放大器Power Amplifier蓝：TriQuint TQM9M9030 多模四频功率放大模块紫：TriQuint TQM66052 可能是一颗PA双工器Apple A5 芯片特写，框中标出的E4E4 说明它内含两颗三星2Gb LPDDR2 内存颗粒（2Gb＊2=4Gb=512MB）。
这是德国出售的iPhone 4S，而在澳大利亚出售的iPhone 4S使用的是为尔必达的内存。
苹果iPhone 4S 主板背面的芯片：红：高通MDM6610 芯片组，它让iPhone 4S 同时兼容CDMA 和GSM 网络。
iPhone4S拆解详图
iPhone 4S拆解详报2内部追加天线通过同时拆解新旧两款iPhone，分析了内部部件组成的转变。
尽管内部大体布局几乎没有不同，但苹果对细节部份做了改良。
而且通信誉芯片组及摄像头模块等全数采纳了新部件。
美国苹果公司的新产品“iPhone 4S”在外观上与原产品“iPhone 4”大体相同（图1）。
区别仅仅在于用来关闭声音的静音键、黑缝的位置、和反面的标志不同。
图1：外观大体相同iPhone 4与iPhone 4S在外观上的不同仅仅在于黑缝与静音键的位置，和反面的认证标志。
正是因为二者的外观不同不大，iPhone 4S中配备的部件就更能反映出当前智能电话电子部件的潮流和苹果公司采纳部件的思路。
处于这种方式，《日经电子》编辑部拆解了iPhone 4S与iPhone4，分析了两款机型所配备的部件。
图2：iPhone 4与iPhone 4S的要紧不同点通信誉芯片组及摄像头模块的供给商不同。
部件方面的明显不同是，水晶振荡器/振荡器的数量减少了一半。
美国调查公司IHS iSuppli的数据显示，闪存容量为16GB的iPhone 4S的部件本钱约为188美元，与iPhone 4大体没有不同（表1）。
应用途理器及摄像头模块的本钱随着性能提高而上涨（图2）。
但仿佛通过削减存储器、液晶面板及传感器等部件的本钱，降低了整体本钱。
通信誉芯片组及充电电池的改换大体未对本钱造成阻碍。
拆解后发觉的转变包括“内部中央追加了天线”，和“水晶振荡器的数量减少了一半”。
电池与基板的宽度改变打开iPhone 4及iPhone4S后盖的方式没有区别。
但iPhone 4S的螺丝固定得超级牢固。
似乎为避免被轻易拆开，而增加了螺丝胶的用量。
二者的内部大体布局没有不同（图3）。
但iPhone 4S的锂离子充电电池宽度缩短了1mm左右，而基板宽图3：大体内部布局没有不同iPhone 4S的锂离子充电电池宽度稍窄，但基板宽度增加。
图4：基板宽度增加的部份为天线通道图片为在iPhone 4S基板上重叠放置iPhone 4基板时的比较。
iPhone4 精细拆解完全过程高清图片赏
iPhone4 精细拆解完全过程高清图片赏！发布者：手机糖发表时间：2010-06-24 12:40 浏览：26,549次不知道在坐的各位大朋友小朋友，在小时候有没有偷偷拆坏家里的东西挨骂的经历？不妨讲出来，大家分享一下？记得手机糖儿时，就把一台在当时价值不菲的机械钟拆得七零八碎而不能还原了，不过还好，俺家爸妈不暴力，仅仅受了几句数落这件事就算是结了。
讲完一小故事今天的主角该登场了！今天是对iphone4的强力彻底性拆解，拆出啥名堂吗？当然是有的，首先是确认了iPhone 4 的随机存取内存（RAM），确实是惊人的512MB！CPU 部份，则是频率在1GHz、采用ARM Cortex A8 架构的Apple A4 处理器，屏幕的上板，则是用了现在越来越多人爱用的Gorilla Glass；电池方面，仔细一瞧，可是容量达1420mAh 的锂离子电池（Nexus One 为1400mAh、HTC Incredible 为1300mAh）。
好了，下面开始！与iphone 3g/3gs 一样，取下底部的两颗固定螺丝，然后用拇指像前滑动就可以顺利的取下iphone4的后盖了，不过由于iphone4的后盖是玻璃材质的，所以非常的滑！拆下还是有点挑战的。
iphone后盖被拿掉以后，我们看到iphone4内部的就够非常非常的紧密，几乎每一个可以被利用的空间都是被利用了。
这块非常薄，但是非常大的电池容量达到了1420mah。
这个大家看出来了吗？应该是iphone4电话的震动功能的那个震动马达，一般的手机应该都是有的。
那颗令人期待的500W像素自动对焦摄像头。
我看到了那个非常大的印刷有苹果的LOGO的A4处理器，主频达到了1GHZ！好了大家的好奇心被满足之后，我也该吃饭了～。

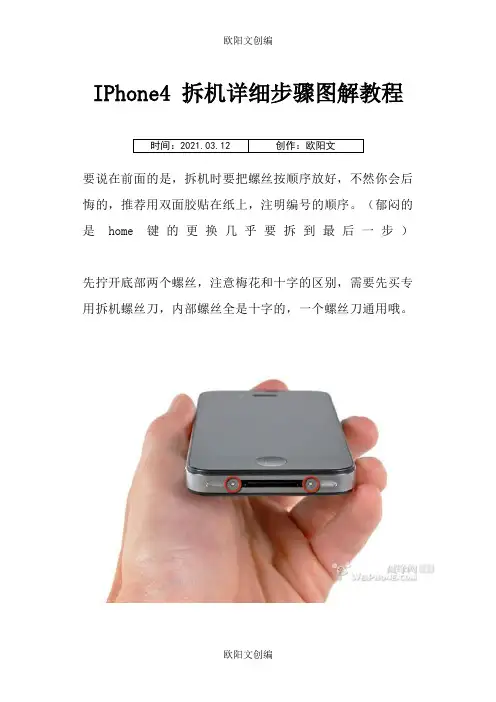

IPhone4 拆机详细步骤图解教程之欧阳文创编
IPhone4 拆机详细步骤图解教程时间：2021.03.12 创作：欧阳文要说在前面的是，拆机时要把螺丝按顺序放好，不然你会后悔的，推荐用双面胶贴在纸上，注明编号的顺序。
（郁闷的是home键的更换几乎要拆到最后一步）先拧开底部两个螺丝，注意梅花和十字的区别，需要先买专用拆机螺丝刀，内部螺丝全是十字的，一个螺丝刀通用哦。
拆下螺丝，背壳向上推，就能拿下来了看到电池，看来换电池还是很方便的嘛拧开电源固定螺丝拨开电源卡簧拉动旁边的塑料垫纸，电池下有双面胶，拉的时候小心，电池拿下注意卡簧下有一个垫片，别搞丢了取出SIM卡槽这个是扬声器话筒排线的压片，两个螺丝，注意大小拧螺丝，注意螺丝大小取下主板上的压片，虽然有倒钩，但还是很好取的，没图上那么复杂撬开主摄像头的排线，摄像头直接拿下，更换摄像头到此为止看到白点了么？这是苹果的验水避孕试纸，遇水即红，整机中一共3个，图中2个，还有一个在耳机插孔里，这三个圆点一个变红，即不保修哦。
用针小心挑开试纸放好，露出下面螺丝，拆开主板上方有还有5个元件卡口，分别撬开，好像分别是触摸屏、液晶屏、前摄像头、耳机感光，还有各按键的排线，不管它，全部撬开撬开后是这个样子的，红圈的螺丝是最妖的一个，需要很薄的一子螺丝刀，别说我没提醒按这个方向提起主板，就能拿下主板了移开卡片，前摄像头就下来了，前摄头更换到此为止接下来是话筒扬声器天线模块，继续拆螺丝拿下来拿下来后是这个样子的，把天线剥下来，自此天线、扬声器话筒更换到此为止这个是震动马达，拆开螺丝直接拿下，自此震动马达更换结束接下来是电源、耳机模块的拆卸，按图片拆没有问题的，地道的白色换壳机是连这个模块也要换掉的哦电源键也可以更换静音音量键排线比较复杂点，但还不是很难，别弄丢了小部件哦如果只是单纯更换按键，还是比较简单的，看到木有？接下来是拆开机器底部数据DOCK模块，注意第一张照片要先拨起HOME键的排线卡口哦，地道的白色换壳机这个模块也要更换，和耳机模块一样，里面是白色的，但是因为拆开这两个模块比较麻烦增加风险，很多JS都不换的，所以大部分的白色换壳机都一目了然，屏幕白的，耳机孔和数据孔是黑色的，而原厂白机这两个模块露出的部分都是白色的。
iPhone4s 拆机图文教程
iPhone4s拆机图文教程第一步：打开包装包装还是一贯的简约风格，实际上，除了封面的底色由黑色变成白色，以及两侧多了一个S的字样，这个包装和iPhone4的没什么不同，所以还是快点拆出来看看吧。
第二步：整体外观外形还是和iPhone4一样，小编拿手上的iPhone4与上图比较后发现唯一的不同点是4S在音量键上方多了一个凹槽。
这样似乎已经解决了“死亡之握”的问题，那今年就拿不到免费的保护壳了？真是一个坏消息。
SIM卡插槽又回到默认设计里，鉴于iPhone4S是一部世界通用的手机，所以无论是CDMA还是GSM的用户都可以用这个SIM卡插槽插入自己GSM卡或者CDMA卡。
第三步正式拆解用的还是和iPhone4一样的Pentalobe 螺丝。
看来这个老朋友还是要呆在苹果身上一段时间了。
不过也好，这样就不用换工具了。
用和拆iPhone4一样的方式打开了保护壳，就看到和iPhone4一样的标签：“仅授权于服务供应商。
”直接无视，继续拆解。
终于看到备受吹捧的新电池了，Whr提升了0.05，也就是说电池容量提高了大概1%左右，很可惜的是，这款新电池换了一个新形状的接口，恐怕无法换在iPhone4上了。
iPhone4S支持8小时的3G持续通话时间，14小时的2G网络通话时间以及200小时的待机时间，虽然和iPhone4相比，待机时间要少100个小时，不过鉴于硬件的大幅度升级，已经说明iPhone4S用电效率提高了不少了。
也是很受关注的升级到800万像素的摄像头。
大家都很清楚，单纯像素的增加不代表画质地提升，不过善于运用像素的苹果在这点上还是可以让人放心的，而且背光灯的亮度现在提高了73%，拍照速度提高了33%能在一秒内拍摄多张图片，如果这你都不感兴趣的话，现在苹果4S还支持1080P，30FPS的高品质摄像。
第六步：主板在iPhone专用拆机工具的帮助下，主板还是被轻松拆下来了，接下来拆了右边的EMI保护壳，就能看到万众期待的A5处理器了。
苹果iPhone 4S手机拆解
UBM官方拆解iPhone4S我们找到了什么？iPhone4S和2010年夏天推出的iPhone4有何不同？首先是一款型号就能在不同的GSM和CDMA制式运营商网络下使用。
这不令人惊讶，Verizon版iPhone4已经展示出这样的潜力，该型号采用高通MDM6600基带芯片，适用于GSM和CDMA标准。
“全球通手机”的基础已经在这里，iPhone4S所用的高通MDM6610证实了我们之前的猜测。
不仅如此，这也确定了苹果的基带供应商从英飞凌转向高通。
高通不仅取得MDM6610设计胜利，也将RTR8605RF收发器和PM8028电源管理设备送进iPhone4S。
另一大赢家是博通。
博通不但守住iPhone4上取得的位置，还说服苹果升级到新款产品，BCM4330802.11n WiFi/蓝牙/FM 无线芯片。
这是博通该型号芯片在颇受欢迎的三星Galaxy S II手机之后的又一次重大胜利。
Cirrus Logic和Dialog Semiconductor的升级型号芯片也在出现在iPhone4S上。
苹果选择了CLI1560B0音频解码器，由iPhone4的CLI1495升级而来。
苹果同时还将电源管理IC从之前的D1815A升级到D1881A。
iPhone4S相对于iPhone4的第二个大改变在iPad2发布时就已经有过暗示。
苹果A5双核处理器的到来对于熟悉苹果用平板试水新处理器的人来说应该不是意外。
iPad在iPhone4之前用上A4处理器，iPad2采用A5处理器预示着iPhone4S 也会采用同款处理器。
UBM 官方拆解iPhone 4S上网日期:2011年10月18日关键字：iPhone4S拆解iPhone4S iPhone4拆解主要元器件列表4S的主要元器件：-苹果A5双核处理器——采用堆叠封装实现-Elpida B4064B2PF-8D-F——Elpida512MB低功耗DDR2DRAM内存(SI#26521) -高通RTR8605多模RF收发器-AGD82132——意法微电子L3G4200DH3轴数字MEMS陀螺仪模块（st）-33DH——意法微电子LIS331DLH3轴MEMS加速计模块-苹果338S0987——Cirrus Logic CLI1560B0音频解码器-TriQuint TQM9M9030多模四波段功率放大模块-TriQuint TQM666052bias控制功率放大器-Avago ACPM-7381-TR1UMTS21004x4功率放大器-Skyworks SKY77464-20W CDMA/HSUPA波段负载不敏感功率放大模块-高通MDM6610基带芯片解决方案-高通PM8028功率放大IC-Apple338S0973——Dialog Semiconductor D1881A电源管理芯片-东芝THGVX1G7D2GLA0816GB MLC NAND闪存-Murata SW SS1919013——包括博通BCM4330MAC/基带/无线芯片，整合蓝牙和FM收发器的无线模块。
iphone手机拆机图及元件分布图
iPhone 3G 全面拆解报告－iPhone中文网iPhone 3G∙在2008年7月11日新西兰时间12:01 iPhone刚刚首发之后，我们就立即进行了3G iPhone 手机的拆解，即太平洋时间7月10日早5：01分。
∙如果你很想和我们交流，我们很高兴能够与你结识。
你可以通过我们网站的联系方式与我们取得联系。
安全到手∙从包装盒上可以看出，我们得到了一款黑色3G iPhone手机。
传闻说白色一款已经无货，极为稀有。
这款iPhone售价在新西兰为979美元，并且无绑定合同（当然，还是被Vodafone锁定）。
现在我们还不确定拿着这款被Vodafone锁定的iPhone手机来做什么，但是总有一些是我们能做的。
∙包装看起来很面熟。
∙下面则是我们从包装的正面所看到的说明。
o iPhone 3G大小为4.5×2.4×0.48"(比一代要薄0.02"),重4.7盎司。
o显示器对角线长3.5",163ppi分辨率为480×320，与一代几乎相同。
∙盒内装有：o USB充电数据线o标准iPhone 耳机o USB 电源适配器。
o这是什么?一款新西兰版电源插座，此前我们从没有获得一款这样的东西。
∙拆下SIM卡∙iPhone 3G最值得关注的特色要数与机身齐平的耳机插孔了吧，这样任何一款耳机都可以无需适配器就可以插入iPhone手机使用了，而不再仅限于苹果自己的耳机产品。
不错！开盖∙我们的预测：o标有苹果标识的三星处理器——正确o或者有GPS芯片，或者没有。
如果没有GPS芯片，那么就说明它被内置到处理器内部了。
——不确定o许多仅带有苹果标识的芯片。
有时候我们可以直接辨别它们是什么芯片，但是大多数还是要拆解下来之后才可以辨别。
——正确，不过这次好像有点欺诈之意。
∙拆LED显示屏幕∙摇动显示屏幕∙一些菜鸟告诉我等明天美国放货后，TechOnline能够告诉我们不认识的芯片是什么.他们通常将芯片浸泡在酸性溶液内，去除其外表的陶瓷涂层，再用X-射线和其他一些怪异的工具来查看芯片。
