依米康精密空调技术方案
依米康机房专用空调说明书
SCA
系列
SCA 系列机房空调
本手册适用的空调机组信息： 机组型号 选件 机组序列号 电路图号
本使用说明书（包括其它附件）随机组一起提供，请您妥善保管， 以便于在需要时能随时查看。万一此说明书不慎遗失或损坏，请直接 向制造商索取。
亲爱的依米康用户
衷心感谢惠购依米康 SCA 系列机房空调。为确保本产品的安 全 且持久无故障运行，在使用本产品之前请务必认真阅读本使用手册及 安全使用之注意事项。
满足中华人民共和国国家机械标准有：
JB/T 4750-2003 制冷装置用压力容器
JB/T 12218 一般通风用空气过滤器性能试验方法
JB/T 4330-1999 制冷和空调设备噪声的测定
满足 MD 机械标准 98/37/EC 中的相关标准有：
UNI EN 292-1 UNI EN 292-2 UNI EN 418 UNI EN 294
依米康机房空调机身，完全由结构框架面板封闭。因此人或动物不能从外部进入内部危险的区域。包 括室外风机，都安装配置了完善的风机罩，确保了安全。
依米康 1
安全
依米康空调满足的安全规范和标准
满足中华人民共和国国家制冷专业标准有：
GB/T 19413-2003 计算机和数据处理机房用单元式空调调节机组 GB/T 17758-1999 单元式空气调节机 GB/T 7778制冷剂编号方法和安全分类
满足 EMC 电磁兼容性标准 2004/108/EC 中的相关标准有：
EN61000-6-4 EN55022 EN55014 EN50082-2
EN61000-4-4 EN61000-4-2 ENV50140 ENV50141 ENV50204
EMISSION STANDARD FOR INDUSTRIAL ENVIRONMENTS INFORMATION TECHNOLOGY EQUIPMENT ELECTROMAGNETIC COMPATIBILITY-REQUIREMENTS
依米康机房专用空调说明书
依米康空调
统筹服务 节能科技风冷型机房空调解决方案标准、专业、全面机房空调技术介绍上送风机房空调下送风机房空调我们已经为超过１０００家用户提供了产品和服务，无论技术和质量都在不断的取得进步，作为精密环境及节能专家，我们能够为所有客户提供产品服务及环境解决方案，为客户提供高水平增值服务。
从ＷＷＷ．ＳＵＮＲＩＳＥＧＲＯＵＰ．ＣＯＭ．ＣＮ，您可以获得更多的信息。
目录目录产品概述优质性能与专业技术面向客户需求的产品按需定制流程选型说明送风方式优质部件智能控制操作系统安装说明技术数据CATALOGUE产品概述依米康ＳＣＡ系列风冷型机房精密空调特性：专业、可靠、节能。
具有广域产品：４２种型号， ４种送风方式，冷量范围：１４ＫＷ—１２０ＫＷ，超强的安装特性：最大安装距离为１２０米；平均运行无故障时间超过２万小时，符合绿色环保测试，适合于任何工作环境。
依米康ＳＣＡ系列适用于通信机房、Ｉ Ｄ Ｃ、信息中心及各种精密设备机房。
依米康ＳＣＡ系列为机房提供最可靠的精密环境高效风机，噪音低，节能环保。
著名品牌Ｃｏｐｅｌａｎｄ涡旋式压缩机，Ｃ．Ｏ．Ｐ值大于３．０，配置了可靠安全装置，保证了机组的高效率、低噪音、长寿命。
电极式加湿器，直接采用自来水，具有自动清洗功能，能快速产生纯净蒸汽，检修时不用停机。
金属框架Ｇ４标准的过滤器可以反复冲洗，降低了运行成本。
亲水性翘片、内螺纹铜管、高效设计、先进工艺的蒸发器，耐腐蚀、长寿命、高效率，与压缩机等系统部件充分匹配。
优质性能与专业技术工作电压与频率 ：３８０Ｖ ±１０ ％ ５０Ｈｚ ±５Ｈｚ 温度范围：－４０℃至５０℃ １４ｋｗ － １２０ｋｗＣＯＰ值：３．０ ０．９－０．９９７０－３００ｐａ１７℃－３２℃ ±１℃（最高可达０．２℃）４０％－７０％ ±５％（最高可达±２％）Ｇ４ 以上系统可选配相序保护、过欠压保护、漏水保护等，保证机组在无人职守时的正常工作ＲＳ－４８５通讯串口、ＭＯＤＢＵＳ、ＳＵＮＲＩＳＥ－ＰＬＵＳ通讯协议（选配ＴＣＰ／ＩＰ接口）４９－６７ｄｂ（Ａ）４０－５８ｄｂ（Ａ）Ｉ Ｐ ５４（外），Ｉ Ｐ ２０Ｆ级Ａ级可选配漏水报警、烟感报警、火灾报警。
依米康SDA系列技术参数
3.4 0.55 3月5日 3.7 6.5 5 1 7.6 55 600
备注：1）室外环境温度：35℃ 2）回风条件：24℃-50%RH 3）标准送风压力和G4过滤网配置 4）噪音测定在距机组2m处开阔区域 5) SDA81机组配置的加湿器为单相电源 6) 配电电参数是机组运行时可能出现的最大峰值负 组平均功耗参数无关
涡旋压缩机
数量 最大电流
离心风机 3)
数量 风量 送风压力 功率
加湿器
最大蒸汽 产量 最大消耗 功率 最大消耗 电流
电加热器
功率 级数 电流
噪音等级 4)
U/D型
尺寸—重量
长 mm
宽 高 重量
mm mm kg
570 2000 143
570 2000 155
570 2000 165
电源 配电参数
满负荷最 大电流 推荐开关 容量 室外环境 温度35℃
380V-50Hz5)
A A 18 20 18 20 22 25
风冷冷凝器（室外机）
SCR 12 14 19
SDA冷凝器参数
型号 风机 风量 数 量 直径 功率 转速 3 m /h n. 。 mm kw rpm 3780 1 450 0.15 900 4932 1 556 0.25 880 5220 1 556 0.25 900 外形尺寸 长 宽 高 接管 mm mm mm mm 220V50Hz1F+N+PE 220V50Hz1F+N+PE 220V50Hz1F+N+PE 噪音 dB 电源 重量 kg
依米康SDA系列技术参数
SDA系列 冷媒类型 型号 SDA 小型机房专用空调 R22 81 91 121
依米康空调SCA201DB参数
依米康空调参数
1：产品参数：
品名型号制冷量参数
依
米
康
机
房精密空调SCA201DB 20KW
工作环境：工作电压与频率 380V±10% 50±5hz 温度范围 -40-50℃
风量：6350m³/h
冷风比：3.32-3.49
能效比：EER值2.94
温度控制：17-32℃±1℃
湿度控制：40-70%±5%
滤网等级：G4以上
保护功能：系统可选配相序保护、过欠压保护、漏水保护等，保证机
组在无人值守时的正常工作
监控功能：RS-485通讯串口、MODBUS、SUNRISE-PLUS通讯协议（选配
tcp/ip接口）
室内机噪音：49-67dB
室外机噪音：40-58dB
绝缘等级：F级
防火等级：A级
其他性能：自适应节能控制、机组运行节能工况管理、轮值及群控、
来电自启动、风机节能运行管理
空调选型原则：按每平方米发热量400W计算。
2：产品报价
型号制冷量报价（裸机）
依米康SCA201DB 20KW 86000元
注：以上报价不含安装费。

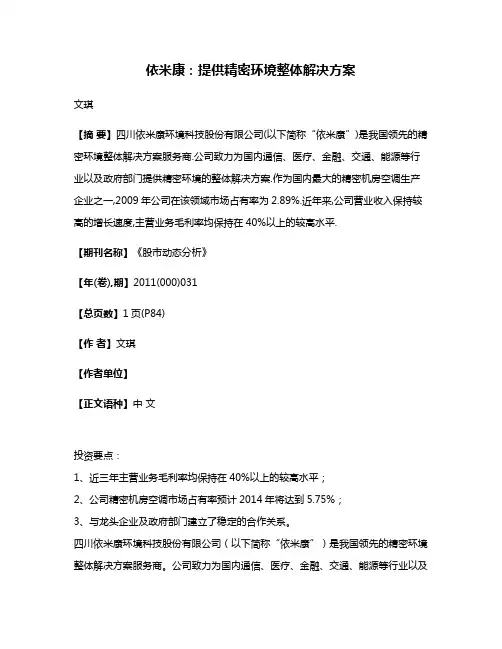

依米康:提供精密环境整体解决方案
依米康：提供精密环境整体解决方案文琪【摘要】四川依米康环境科技股份有限公司(以下简称“依米康”)是我国领先的精密环境整体解决方案服务商.公司致力为国内通信、医疗、金融、交通、能源等行业以及政府部门提供精密环境的整体解决方案.作为国内最大的精密机房空调生产企业之一,2009年公司在该领域市场占有率为2.89%.近年来,公司营业收入保持较高的增长速度,主营业务毛利率均保持在40%以上的较高水平.【期刊名称】《股市动态分析》【年(卷),期】2011(000)031【总页数】1页(P84)【作者】文琪【作者单位】【正文语种】中文投资要点：1、近三年主营业务毛利率均保持在40%以上的较高水平；2、公司精密机房空调市场占有率预计2014年将达到5.75%；3、与龙头企业及政府部门建立了稳定的合作关系。
四川依米康环境科技股份有限公司（以下简称“依米康”）是我国领先的精密环境整体解决方案服务商。
公司致力为国内通信、医疗、金融、交通、能源等行业以及政府部门提供精密环境的整体解决方案。
作为国内最大的精密机房空调生产企业之一，2009年公司在该领域市场占有率为2.89%。
近年来，公司营业收入保持较高的增长速度，主营业务毛利率均保持在40%以上的较高水平。
营收保持高增长依米康主要通过进行精密空调设备开发、设计、集成制造和精密环境工程承包，公司为客户提供精密环境领域的一站式服务。
公司主营业务包括精密空调设备制造和精密环境工程承包。
其中，精密空调设备业务是主营收入的主要来源，在主营业务收入中占比均在64%以上；精密空调设备的销售以精密机房空调为主，2009年精密机房空调在精密空调设备销售中占98%以上；精密环境工程业务收入2009、2010年分别同比增长165%和62.5%，占比分别为31.6%、34.2%。
近年来公司业绩保持高速增长。
2008-2010年营收分别为7168.69万元、1.1亿元和1.8亿元，2009、2010年同比分别增长67.85%、49.98%。
依米康机房空调技术交流-内部
机房专用空调显热比高达90%以上。
而舒适性空调的显热比为60% ～70%，有30%～40%的效率用于过度除湿，在导致机 房湿度过低，不但设备受到静电的威胁，而且极大地浪费能耗。
机房空调和舒适性空调的区别—运行费用低
对于以上分析，以目前市场主流品牌做对比，进行实例分析。 机房空调机组总制冷量20KW，显冷量为18.3KW，显热比为0.915。空调能 效比3.0。 舒适性空调显热比0.65，要提供18.3KW显冷量机组的总冷量需要 18.3/0.65=28KW。 空调能效比2.9。 我们对比以上两种显冷量为18.3KW的空调，在连续运行一年所花的电费，假 设电费为0.8元/千瓦时。 机房专用空调： （20÷3.0）×365天×24小时×0.8＝46720元 舒适空调： （28÷2.9）×365天×24小时×0.8＝67663元 舒适性空调耗电量与机房空调耗电量对比： 67663元÷46720元＝1.45 结论：舒适性空调耗电量是机房专用空调的1.45倍。
稳定机房的湿度，防止过度除湿又加湿的情况出现
机房空调和舒适性空调的区别—高可靠性
项目
设计寿命 工作模式
机房空调
设计工况参数 10年 365×24 8年 120×8
舒适空调
机房工况参数 365×24
连续运行寿命比较
10年
<3年
机房空调和舒适性空调的区别—控制精度高
机房空调采用PID（比例、微分、积分）控制 方法，控制精度高 空调大风量有利于机房温度场的均匀分布， 能更精确的控制温度和防止局部过热情况的出 现 机房空调采用加湿器与再热器配合保证温湿 度精度
机房空调和舒适性空调的区别—可来电自启动
机房空调断电后，机组停止运行， 发告警信号至监控中心，市电恢复， 机组自动恢复运行。 舒适空调断电后，机组停止运行， 无告警信号，机房升温过热，市电 恢复需维护人员及时手动开机，否 则影响机房正常运行。
精密空调技术方案
1目的和范围 (2)2术语、定义和缩略语 (2)2.1术语、定义 (2)2.2冷量概念及常用单位 (2)3精密空调特点 (3)3.1精密空调主要用途及适用范围 (3)3.2型号说明 (3)3.3品种与规格 (4)3.4制冷原理 (5)3.4.1制冷循环 (5)3.4.2干工况（无水制冷）的原理 (5)3.5产品特点 (5)3.5.1主机特点 (5)3.5.2制冷末端特点 (6)3.5.3电脑控制 (6)3.5.4宁静舒适、运行平稳 (6)4安装 (6)4.1安装条件和技术要求 (6)4.2制冷主机安装 (7)4.2.1风冷机组主机的安装 (7)4.2.2水冷机组主机的安装 (8)4.2.3冷冻水机组主机的安装 (8)4.3制冷末端的安装 (8)4.3.1制冷末端的就位 (8)4.3.2主机与末端之间的管路连接 (9)1 目的和范围本技术建议书介绍了机房用精密空调产品的主要组成部分、配套配件的主要技术参数及功能、机房用精密空调产品的安装及故障维护。
本技术建议书适用于空调技术支持工程师，工程与售后技术支持工程师，工程人员及外包管理人员，等与精密空调接口人员。
2 术语、定义和缩略语2.1 术语、定义表2-1 术语和定义2.2 冷量概念及常用单位空调制冷量可以用匹数（PH）或冷吨（RT）来标称。
压缩机输入1马力功率所能产生的制冷量叫做1匹（P）。
1马力=735w，日本空调的EER标准定为 3.4 ，所以：1P=736w*3.4=2500w 。
冷量是以大卡（KCAL/H）或瓦（W）来计算的，一般来说，1匹家用空调对应于制冷量约为2000大卡=2326W（1大卡＝1Kcal/时＝1.163W）。
而中央空调对应的制冷系数为4~5之间。
英制冷冻吨定义：1)英Btu，是1磅(1Lb)的水温度升高华氏1度F所需的热量为1Btu=252cal=1055.06J。
2)1英制冷冻吨(1RT)，则是将1吨(2000磅)32度F的水(冰的融解热为144Btu/Lb)，在24小时内结成为32度F的冰时，所需要吸收的热量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
依米康精密空调技术方案
1.智能控制系统：依米康精密空调采用智能控制系统，通过传感器和调节阀等设备，实现对室内温湿度、空气质量以及风速等参数的实时监测和智能调节。
用户可以通过手机APP或者网络平台进行远程控制，实现智能化管理，提升用户体验。
2.高效压缩机技术：依米康精密空调采用高效压缩机技术，通过提高压缩机的运转效率和降低耗能，实现更高的能效比。
同时，结合智能控制系统，实现定时运转、自适应调节等功能，进一步提高能效，降低运营成本。
3.多元化空气净化技术：依米康精密空调配备多种空气净化技术，如HEPA高效过滤器、活性炭吸附层、负离子发生器等，能有效去除室内污染物质，提供清新的室内空气。
同时，空调系统还具备风向调节、风速调节等功能，满足不同场景下的空气净化需求。
4.高效换热技术：依米康精密空调采用高效换热技术，通过换热器和冷凝器等组件，实现冷热能的传递，并将热能回收利用。
这一技术不仅提高了空调系统的能效，降低了能源消耗，还能减少室内外温差，提高室内舒适度。
5.系统自诊断和在线监测功能：依米康精密空调配备系统自诊断和在线监测功能，通过传感器和智能控制设备，实时监测系统运行状态，及时发现故障并进行修复。
这种技术不仅提高了空调系统的可靠性和稳定性，还能减少维修费用和停机时间。
6.绿色环保设计：依米康精密空调采用绿色环保设计，通过减少材料和能源的消耗，减少废气和废水的排放，降低对环境的负面影响。
同时，空调系统还配备噪音控制技术，保证室内安静环境，提高用户的舒适感。
总之，依米康精密空调技术方案充分利用最先进的技术和理念，通过智能控制系统、高效压缩机技术、空气净化技术、高效换热技术等手段，提供高效、节能、舒适的室内环境。
同时，该方案还具备系统自诊断和在线监测功能，能够及时发现故障并修复，提高系统的可靠性和稳定性。
此外，该方案还注重绿色环保设计，减少对环境的负面影响。
通过全面考虑用户的需求和环保要求，依米康精密空调技术方案成为市场上的一种领先选择。
