三级钢筋弯钩长度
钢筋弯钩为度,度,度,时,弯钩长度怎么计算
钢筋弯钩为度,度,度,时,弯钩长度怎么计算Revised at 2 pm on December 25, 2020.钢筋弯钩为180度，135度，90度时，弯钩长度怎么计算弯整值与弯钩计算一、弯曲调整值的概念对根预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的计算。
例如一根预算长度为1米长的钢筋，其下料长度不需要1米，是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯定会长出一些。
预算长度和下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。
它实际上由两方面造成的，一是由于量度的不同，例如下面这根钢筋，预算的长度是100+300=400mm，而实际上在下料时只需要截取100-d/2+300-d/2长的一段钢筋即可弯制成下面的形式。
二是由于钢筋在弯曲的过程中长度会变化：外皮伸长、内皮缩短、中轴线不变。
二、弯曲调整值的计算在这里用到一个和角度的换算公式：1rad=*r*2/360,即一度角对应的弧长是。
另外《施工及验收规范》（GB500204-2002）规定180度弯钩的弯径不得小于，在下面的推导中D取。
1、180度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+*（D/2+d/2）*180+3d=300+,弯曲调整值=L1-L2=2、90度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+*（D/2+d/2）*90+100-D/2-d=300+，弯曲调整值=L1-L2= 3、135度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+*（D/2+d/2）*135+10d=300+10d+，弯曲调整值=L1-L2=三、弯钩长度的计算1、计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。
钢筋弯钩增加长度
一、各种钢筋弯钩对应的角度数：1、对转半圆弯钩为6.25d——对应180度；2、对直弯钩为3.5d——对应90度；3、对斜弯钩为4.9d——45度；4、135度弯钩为11.9d，135度弯钩为11.9d的解释见下面的“135度弯钩的计算”。
二、弯曲调整值的计算：计算时，用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。
另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。
1、180度弯钩的计算：钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算：钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d3、135度弯钩的计算：钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=300+10d按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲调整值=L1-L2=1.9d三、弯钩长度的计算：1、计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。
可以想一下，我们做预算时直钢筋180度弯钩时取的长度是6.25d,历来我们都是这么做的，没有人问为什么，而实际上6.25d取的钢筋的中轴线长度。
钢筋弯钩长度计算
一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
钢筋箍筋弯钩长度
钢筋箍筋弯钩长度钢筋箍筋弯钩是建筑工程中常用的一种钢筋连接方式，它起到连接、加固、增强钢筋的作用。
钢筋箍筋弯钩长度的选择将直接影响工程的安全性和耐久性。
本文将从以下几个方面对钢筋箍筋弯钩长度进行详细介绍。
一、钢筋箍筋弯钩的基本概念钢筋箍筋弯钩是将钢筋弯曲成一定角度，形成的挤压区域与钢筋的平面距离称为钢筋的弯曲半径，钢筋的较短部分称为弯钩。
通常将方钢、圆钢等作为钢筋，通过弯钩的设计和加工实现钢筋的连接。
二、钢筋箍筋弯钩长度的计算方法根据《混凝土结构设计规范》的规定，钢筋箍筋弯钩长度的计算方法如下：1. 直径为不大于36mm的钢筋使用弯钩连接时，弯钩长度应不小于钢筋直径的4倍，但不得小于65mm。
2. 直径为不大于36mm的钢筋使用箍筋连接时，箍筋必须做弯钩，箍筋弯钩长度应不小于钢筋直径的3倍，但不得小于150mm。
3. 钢筋的屈服强度不大于500MPa，箍筋不小于6mm，弯钩长度应不小于箍筋直径的4倍。
在实际工程中，钢筋箍筋弯钩的长度计算需要根据项目的具体情况进行调整。
在满足规范要求的前提下，应考虑对钢筋箍筋弯钩长度进行优化，以提高工程的质量和安全性。
三、影响钢筋箍筋弯钩长度选择的因素1. 钢筋直径钢筋直径是影响钢筋箍筋弯钩长度选择的关键因素之一，直径越大，弯钩长度越长。
2. 弯曲半径弯曲半径指的是钢筋挤压区域与钢筋较短部分之间的距离，也是决定弯钩长度的因素之一，弯曲半径越小，弯钩长度也越短。
3. 钢筋及箍筋强度等级钢筋及箍筋的强度等级是影响钢筋箍筋弯钩长度选择的关键因素之一，不同等级的钢筋和箍筋在弯钩长度上的要求不同。
4. 工程施工要求工程施工要求也是影响钢筋箍筋弯钩长度选择的因素之一，不同类型的工程对弯钩长度有不同的要求。
四、钢筋箍筋弯钩长度的优化设计在实际工程中，应结合工程的具体情况进行钢筋箍筋弯钩长度的优化设计。
具体操作如下：1. 选择合适的钢筋直径和弯曲半径。
2. 根据钢筋及箍筋的强度等级调整弯钩长度，确保其达到规定的要求。

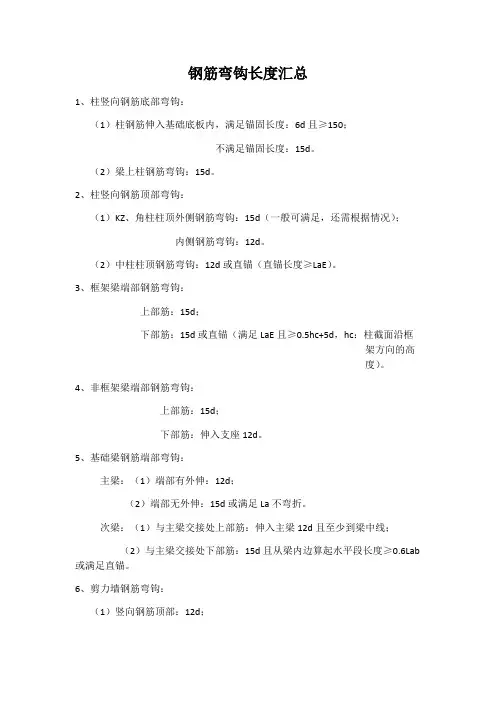

(完整版)钢筋弯钩长度汇总-现场检查必备
钢筋弯钩长度汇总1、柱竖向钢筋底部弯钩：（1）柱钢筋伸入基础底板内，满足锚固长度：6d且≥150；不满足锚固长度：15d。
（2）梁上柱钢筋弯钩：15d。
2、柱竖向钢筋顶部弯钩：（1）KZ、角柱柱顶外侧钢筋弯钩：15d（一般可满足，还需根据情况）；内侧钢筋弯钩：12d。
（2）中柱柱顶钢筋弯钩：12d或直锚（直锚长度≥LaE）。
3、框架梁端部钢筋弯钩：上部筋：15d；下部筋：15d或直锚（满足LaE且≥0.5hc+5d，hc：柱截面沿框架方向的高度）。
4、非框架梁端部钢筋弯钩：上部筋：15d；下部筋：伸入支座12d。
5、基础梁钢筋端部弯钩：主梁：（1）端部有外伸：12d；（2）端部无外伸：15d或满足La不弯折。
次梁：（1）与主梁交接处上部筋：伸入主梁12d且至少到梁中线；（2）与主梁交接处下部筋：15d且从梁内边算起水平段长度≥0.6Lab 或满足直锚。
6、剪力墙钢筋弯钩：（1）竖向钢筋顶部：12d；底部：伸入基础底板内，满足锚固长度：6d且≥150；不满足锚固长度：15d。
（2）水平钢筋：平直度端头或端头为L形暗柱：10d；转角墙处内侧钢筋弯钩：15d；外侧钢筋弯钩：0.8LaE（不考虑墙体配筋量）。
7、附加吊筋端头弯钩：20d。
8、基础板筋端部弯钩：（1）端部有外伸：12d（设U形封边筋）；上下部钢筋弯钩交错150。
（2）端部无外伸：上部筋：伸入梁或墙12d且至少到梁中线；下部筋：15d且从梁内边算起水平段长度≥0.6Lab或满足直锚。
8、楼梯钢筋端部弯钩：上部筋：伸入梯梁支座对边弯钩15d或直锚入板内；下部筋：伸入梯梁≥5d且＞b/2。

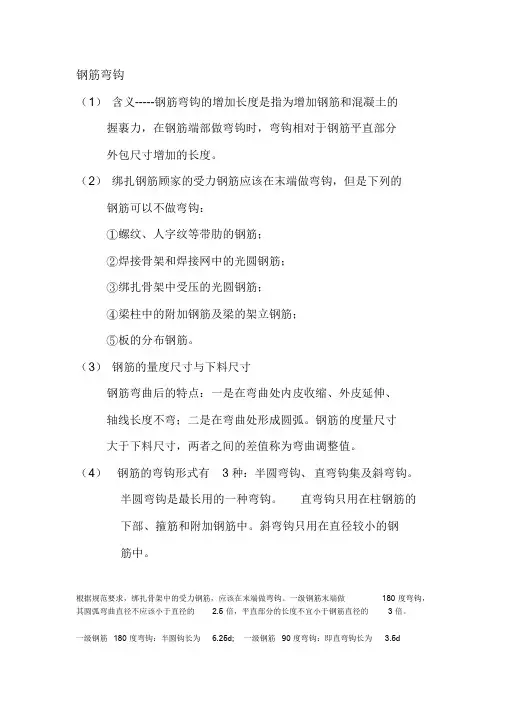

钢筋弯钩
钢筋弯钩（1）含义-----钢筋弯钩的增加长度是指为增加钢筋和混凝土的握裹力，在钢筋端部做弯钩时，弯钩相对于钢筋平直部分外包尺寸增加的长度。
（2）绑扎钢筋顾家的受力钢筋应该在末端做弯钩，但是下列的钢筋可以不做弯钩：①螺纹、人字纹等带肋的钢筋；②焊接骨架和焊接网中的光圆钢筋；③绑扎骨架中受压的光圆钢筋；④梁柱中的附加钢筋及梁的架立钢筋；⑤板的分布钢筋。
（3）钢筋的量度尺寸与下料尺寸钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不弯；二是在弯曲处形成圆弧。
钢筋的度量尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
（4）钢筋的弯钩形式有 3 种：半圆弯钩、直弯钩集及斜弯钩。
半圆弯钩是最长用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
根据规范要求，绑扎骨架中的受力钢筋，应该在末端做弯钩。
一级钢筋末端做180 度弯钩，其圆弧弯曲直径不应该小于直径的 2.5 倍，平直部分的长度不宜小于钢筋直径的 3 倍。
一级钢筋180 度弯钩：半圆钩长为 6.25d; 一级钢筋90 度弯钩：即直弯钩长为 3.5d一级钢筋135度弯钩即斜弯钩钩长为 4.9d；二级钢筋90度的弯钩长度与弯钩的平直部分长度有关二级筋135度弯钩弯钩长度常用的弯钩长度见下表所示（表中 d 为钢筋直径，X为钢筋弯钩平直部分长度）表1 常用的弯钩计算长度弯钩长度180°90°135°一级钢筋 6.25d 3.5d 11.9d 增加长度二级钢筋X+0.9d X+2.9d三级钢筋X+1.2d X+3.6d注：箍筋弯钩的平直部分（X），一般结构不小于箍筋直径的 5 倍；有抗震要求的结构，不应该小于箍筋直径的10 倍。
箍筋弯钩增加长度计算箍筋弯钩形式---------结构抗震时，一般为135°/135 °或者是90°/135 °；结构非抗震时为90°/90°或者90°/180 °箍筋弯钩平直部分的长度非抗震结构为箍筋直径的 5 倍；有抗震要求的结构为箍筋直径的10 倍，且不小于75mm。
受力钢筋的弯钩和弯折
现将现行《混凝土结构工程施工质量验收规范》(GB 50204--2002，自2002年4月1日起施行。
以下简称现行《混凝土施工规范》)中有关受力钢筋弯钩和弯折的内容摘录如下：
5．3．1 受力钢筋的弯钩和弯折应符合下列规定：
1 HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2．5倍，
弯钩的弯后平直部分长度不应小于钢筋直径的3倍；
2 当设计要求钢筋末端需作135‘弯钩时，HRB335级、HRB400级钢筋的弯弧内直径
不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；
3 钢筋作不大于90’的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
(1)光圆钢筋O(HPB235)末端1800弯钩(半圆弯钩)
现行《混凝土施工规范》5．3．1-1条(见上摘录)，是光圆钢筋末端180度弯钩形式的施(加)工依据，也是其钢筋弯钩预算工程量计算的理论基础。
现取弯钩弯弧内直径(0)等于钢筋直径((d)的2．5倍(2．5d)和弯钩的弯后平直部分长度等于钢筋直径(d)的3倍(3d)进行分析.
弯起钢筋斜长系数
弯起角度a=30度a=45度a=60度斜边长度2倍弯起高度 1.41倍弯起高度 1.15倍弯起高度
底边长度 1.732倍弯起高度=弯起高度0.575倍弯起高度
增加长度0.268倍弯起高度0.41倍弯起高度0.575倍弯起高度
增加长度=斜边长度-底边长度。
弯钩及弯起钢筋计算规程
(kg/m) • 式中：钢筋长度(m) ＝构件长－砼保护层厚度×2
＋弯钩长×2＋弯起钢筋增加值 • 钢筋直径每米重量：
• 7根.8据5上10式3 ，4可列d 2出1如0下6 常1 用0表.00格6：17d 2 (kg / m)
红线为分布筋
分布钢筋与同向受力筋搭接150mm
分布钢筋与同 力筋搭接15
分布钢筋与同向受力 筋搭接150mm
分布钢筋与同向 受力筋搭接
150mm
条形基础
06G101-6
板的演变
底板主筋的计算： 单根长度 = 底板的宽—2×保护层厚＋2×弯钩长 根数 = 设置段长÷钢筋布置间距+1
分布筋的计算： 单根长度 = 受力筋的设置段长 根数 = 设置段长÷钢筋布置间距+1
LlE
中间层柱子主筋长度
纵筋长度＝中间层层 高-当前层非连接区+ （当前层+1）非连接
区+搭接长度LlE
非连接区＝max（1/6Hn、 500、Hc）
顶层中柱主筋长度
中柱纵筋长度＝顶层 层高-顶层非连接区-梁 高+（梁高-保护层）
+12d
非连接区＝max（1/6Hn、 500、Hc）
顶层边柱主筋长度
1号纵筋长度＝顶层层高-顶层非连接区-梁高 +1.5锚固长度（65％）
2号纵筋长度＝顶层层高-顶层非连接区-梁高+锚 固长度（梁高-保护层+柱宽-2*保护层+8d ）
顶层边柱主筋长度
4号纵筋长度＝顶层层高-顶层非连接区-梁高+ 锚固长度（梁高-保护层+12d ）
顶层角柱主筋长度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三级钢筋弯钩长度
三级钢筋钢筋弯钩长度是指钢筋在弯曲后形成的钩子长度。
根据相关标准规定，三级钢筋的弯钩长度应符合以下要求：
1. 直径为6-12mm的三级钢筋，弯曲后的钩子长度应不小于75mm。
2. 直径为14-22mm的三级钢筋，弯曲后的钩子长度应不小于
100mm。
3. 直径为25-32mm的三级钢筋，弯曲后的钩子长度应不小于
125mm。
4. 直径为36-50mm的三级钢筋，弯曲后的钩子长度应不小于
150mm。
弯钩长度的正确选取，对于钢筋混凝土结构的安全性与耐久性具有重要影响。
因此，在施工中必须严格按照规范要求进行操作，以确保钢筋的强度和连接质量。
