先导式安全阀结构及工作原理
先导式安全阀介绍
先导式安全阀介绍I.先导式安全阀原理及构造先导式安全阀采用了先导式控制原理，在其基本结构上增加了导向阀和先导装置。
其工作原理是：当被保护设备内压力超过预设值时，先导式安全阀通过导向阀及先导装置，将介质压力传导到阀座上方的活塞，使之克服弹簧的压力打开，从而释放过高的压力，将压力调整到正常范围内。
先导式安全阀的主要构造包括阀体、阀盖、导向阀、弹簧、阀芯、活塞、导向窗、座圈等部件。
其中，导向阀的作用是引导进口压力，通过先导装置传导到活塞上，使阀芯打开；弹簧的作用是提供一个基准压力，控制安全阀的开启压力范围；阀盖则起到固定密封阀芯和活塞的作用。
II.先导式安全阀的优点1.响应速度快：由于先导装置的存在，先导式安全阀能够实现快速的压力释放，保护设备免受过高的压力侵害，降低事故发生的风险。
2.开启压力范围可调：通过调整弹簧的紧密度或更换弹簧来改变开启压力范围，以适应不同压力设备的需求。
3.泄漏量小：先导式安全阀具有良好的密封性能，能够确保系统在正常工作时不发生泄漏，提高系统的工作效率。
4.结构简单可靠：先导式安全阀的结构相对简单，质量可靠，维护成本低，使用寿命长。
III.先导式安全阀的应用领域1.炼油厂和化工工厂：用于保护反应器、蒸馏塔、分离器等设备，在压力异常高或超压情况下释放过高的压力。
2.热电厂和核电厂：用于保护蒸汽发生器、锅炉和核反应堆等设备，防止设备在过压条件下发生爆炸。
3.高压气体储运：用于气体储气罐、输送管道等设备，防止气体压力超过合适范围，保护设备的安全运行。
4.化肥厂和煤炭行业：用于保护化肥反应塔、煤气脱硫设备等，有效控制工艺压力，确保设备的稳定运行。
IV.先导式安全阀的使用和维护1.使用前应检查：在使用先导式安全阀之前，应检查阀门的密封性能、弹簧的弹性和导向装置的灵活性等参数，确保阀门处于正常工作状态。
2.定期维护保养：先导式安全阀需要定期进行检修和保养，包括清理阀门内的杂质，检查活塞和阀芯的磨损情况，调整或更换弹簧，确保阀门的正常工作。
先导式安全阀工作原理
先导式安全阀工作原理引言概述先导式安全阀是一种常用于工业领域的安全装置，其工作原理十分关键。
本文将详细阐述先导式安全阀的工作原理，包括其结构和工作过程。
通过了解先导式安全阀的工作原理，可以更好地理解其在工业生产中的重要作用。
正文内容1. 先导式安全阀的结构1.1 主阀：主阀是先导式安全阀的核心部件，负责控制流体的流动。
主阀通常由阀体、阀座和阀盘组成。
1.2 先导阀：先导阀是主阀的控制装置，通过控制先导阀的开关状态，可以控制主阀的开启和关闭。
1.3 弹簧：弹簧是先导式安全阀的负载部件，通过调整弹簧的压力来控制安全阀的开启压力。
1.4 导向装置：导向装置用于保证主阀在工作过程中的稳定运动，通常由导向套和导向杆组成。
2. 先导式安全阀的工作过程2.1 初始状态：当系统压力低于设定的安全阀开启压力时，主阀处于关闭状态，弹簧对主阀施加闭合力。
2.2 开启过程：当系统压力超过设定的安全阀开启压力时，先导阀感应到压力变化，并打开先导通道。
此时，主阀上方的压力迅速升高，主阀开始受到上方压力的作用，逐渐打开。
2.3 稳定状态：一旦主阀打开，系统中的流体开始通过主阀流出，系统压力逐渐降低。
当系统压力降低到设定的安全阀关闭压力时，先导阀感应到压力变化，并关闭先导通道。
主阀上方的压力迅速降低，主阀受到弹簧的闭合力，逐渐关闭。
2.4 闭合过程：当主阀关闭后，系统中的流体无法继续流出，系统压力开始上升。
当系统压力上升到设定的安全阀开启压力时，循环过程重新开始。
3. 先导式安全阀的优势3.1 灵敏度高：先导式安全阀通过先导阀的控制，可以实现对主阀的精确控制，使其能够在设定的压力范围内快速响应。
3.2 稳定性好：先导式安全阀通过弹簧的调整，可以实现安全阀的稳定开启和关闭，避免了压力的波动。
3.3 适应性强：先导式安全阀可以根据不同的工作环境和要求进行调整，适合于各种流体和压力范围。
总结通过对先导式安全阀的工作原理进行详细阐述，我们可以了解到它的结构和工作过程。
先导式安全阀的结构和原理
先导式安全阀的结构和原理先导式安全阀是一种适用于高温、高压和特殊介质环境下，具有出色的阀门性能、安全可靠的新型安全阀。
它使分体式安全阀中孔口的小流阻小、损失小，进而使其流体流量增加，从而实现有效控制和防护的作用。
先导式安全阀的结构由底座和阀板两部分组成。
底座一般是由铸铁制成，阀板一般是用合金钢或不锈钢制成。
底座和阀板之间有一个密封环，阀板的外部有与之相连的传动机构，它由驱动推杆、盘面、轮芯等部件组成，由外部驱动推杆动作，推动轮芯与底座形成阀板闭合或开启。
安全阀的作用是：当阀板处于开启状态时，传动机构把阀板推向底座，形成阀门通路，让流体穿过安全阀；当阀板处于闭合状态时，传动机构把阀板推向机构外部，削弱阀板和底座之间的密封环，形成阀门封闭，阻止流体穿过安全阀的作用。
先导式安全阀的原理是，利用活塞箱的气体压力上升来把阀板推向底座，形成阀门通路。
当阀门阀板处于闭合状态时，活塞箱的气体压力下降，把阀板从底座上拉开，形成阀门封闭。
因此，当内部压力超过一定值，活塞箱内气体压力会上升，把阀板推入底座，形成阀门通路，从而实现安全阀的保护作用。
按照先导式安全阀的设计要求，通过控制驱动推杆的动作数量来控制阀板的开启和关闭，使安全阀能够良好地控制内部压力和流量。
先导式安全阀采用柔性密封结构，以确保密封性能，而且阀门在长期使用过程中不会发生磨损，更加安全可靠。
此外，先导式安全阀的压降小，可以在更低的压力下获得更高的流量，使其在液压系统、热力发电厂、燃料加热设备等高温和高压的环境中获得较好的应用。
先导式安全阀的结构紧凑，安装和拆卸简便，耐受温度高，耐受压力强，密封可靠，流量大，使用广泛，安全可靠，是一种比较理想的新型安全阀。
它的设计标准及其产品质量要求也越来越高，具有很大的发展前景，已经成为一种重要的阀门设备，满足用户对高温、高压以及特殊介质环境下安全、可靠、经济的要求。
综上所述，先导式安全阀是一种高效、安全可靠的新型安全阀，有很好的应用前景，可以有效地满足用户对高温、高压以及特殊介质环境下安全、可靠、经济的要求。
先导式安全阀工作原理
先导式安全阀工作原理引言概述：先导式安全阀是一种常用的安全装置，广泛应用于各种工业设备和系统中，用于保护设备和系统免受过压的危害。
本文将详细介绍先导式安全阀的工作原理，包括其结构和工作过程，以及其在工业领域中的应用。
一、先导式安全阀的结构1.1 主阀：主阀是先导式安全阀的核心部件，由阀体、阀盖、阀芯和弹簧组成。
主阀通过阀芯的上下运动来控制介质的流动，当系统压力超过设定值时，主阀打开，释放过压介质。
1.2 先导阀：先导阀是主阀的控制装置，由先导阀体、先导阀芯和先导弹簧组成。
当系统压力超过设定值时，先导阀打开，通过控制主阀芯的运动，实现主阀的打开和关闭。
1.3 辅助装置：先导式安全阀还包括一些辅助装置，如压力表、温度计和报警装置等，用于监测和控制系统的压力和温度，提供及时的报警和保护措施。
二、先导式安全阀的工作过程2.1 初始状态：当系统处于正常工作状态时，主阀处于关闭状态，先导阀也处于关闭状态。
此时，介质无法通过主阀流出，系统保持正常运行。
2.2 过压状态：当系统压力超过设定值时，先导阀打开，通过控制主阀芯的运动，使主阀打开。
过压介质通过主阀流出，系统压力得到释放，保证系统的安全运行。
2.3 恢复状态：当系统压力恢复正常时，先导阀关闭，主阀芯回到初始状态，主阀关闭。
系统恢复正常工作状态。
三、先导式安全阀的应用领域3.1 石油化工行业：先导式安全阀广泛应用于炼油、化工等行业，用于保护设备和系统免受过压的危害，确保生产过程的安全稳定。
3.2 电力行业：先导式安全阀在发电厂、变电站等电力设施中的应用十分重要，用于保护发电设备和输电系统的安全运行。
3.3 锅炉行业：先导式安全阀在各种类型的锅炉中广泛应用，用于保护锅炉系统免受过压的危害，确保锅炉的安全运行。
3.4 制药行业：先导式安全阀在制药过程中的应用也十分重要，用于保护制药设备和系统免受过压的危害，确保药品的质量和安全性。
四、先导式安全阀的优势和发展趋势4.1 优势：先导式安全阀具有灵敏度高、可靠性强、调节范围广等优势，能够有效地保护设备和系统的安全运行。
先导式安全阀工作原理
先导式安全阀工作原理安全阀是一种用于保护设备和系统的重要安全装置，它能够在压力超过设定值时自动打开，释放过压，保护设备免受损坏。
先导式安全阀是一种常用的安全阀类型，它通过先导阀控制主阀的开启和关闭，实现精确的压力控制。
先导式安全阀由主阀和先导阀组成。
主阀是负责控制流体通道的阀门，而先导阀则是用于控制主阀的开启和关闭。
当系统内的压力超过设定值时，先导阀会感知到这一压力变化，并通过力的传递作用于主阀，使主阀打开，释放过压。
先导式安全阀的工作原理可以简单描述如下：1. 压力感知：系统内的压力通过压力感应器传递到先导阀中。
压力感应器通常是一个弹簧负载的活塞，当压力超过设定值时，活塞会受到压力作用而移动。
2. 力的传递：当活塞移动时，它会通过一个连杆或者其他机械装置传递力量给主阀。
这个力量会使得主阀打开，从而允许流体通过。
3. 流体释放：一旦主阀打开，过压的流体就会通过安全阀释放出来，从而保护设备免受过压的损害。
流体释放后，压力会逐渐降低，直到低于设定值，主阀会关闭，停止流体的释放。
先导式安全阀的优点在于它能够实现精确的压力控制。
通过先导阀的调节，可以使主阀在不同的压力范围内工作，从而满足不同系统的需求。
此外，先导式安全阀还具有响应速度快、可靠性高、适用于高压系统等特点。
然而，先导式安全阀也存在一些局限性。
由于先导阀和主阀之间存在机械传动装置，因此在工作过程中可能会有一定的滞后现象。
此外，先导式安全阀在高温、高压和腐蚀性介质等特殊条件下的应用也存在一定的限制。
总结起来，先导式安全阀是一种常用的安全装置，能够在压力超过设定值时自动打开，释放过压，保护设备免受损坏。
它通过先导阀控制主阀的开启和关闭，实现精确的压力控制。
先导式安全阀具有响应速度快、可靠性高的优点，但在特殊条件下的应用存在一定的限制。

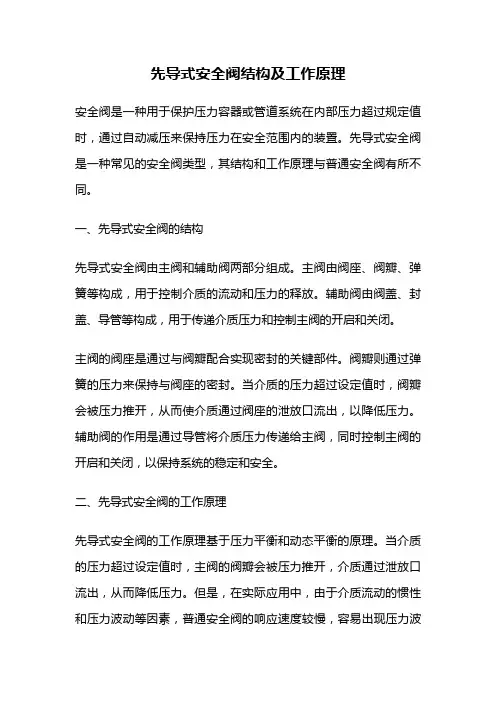

先导式安全阀结构及工作原理
先导式安全阀结构及工作原理安全阀是一种用于保护压力容器或管道系统在内部压力超过规定值时，通过自动减压来保持压力在安全范围内的装置。
先导式安全阀是一种常见的安全阀类型，其结构和工作原理与普通安全阀有所不同。
一、先导式安全阀的结构先导式安全阀由主阀和辅助阀两部分组成。
主阀由阀座、阀瓣、弹簧等构成，用于控制介质的流动和压力的释放。
辅助阀由阀盖、封盖、导管等构成，用于传递介质压力和控制主阀的开启和关闭。
主阀的阀座是通过与阀瓣配合实现密封的关键部件。
阀瓣则通过弹簧的压力来保持与阀座的密封。
当介质的压力超过设定值时，阀瓣会被压力推开，从而使介质通过阀座的泄放口流出，以降低压力。
辅助阀的作用是通过导管将介质压力传递给主阀，同时控制主阀的开启和关闭，以保持系统的稳定和安全。
二、先导式安全阀的工作原理先导式安全阀的工作原理基于压力平衡和动态平衡的原理。
当介质的压力超过设定值时，主阀的阀瓣会被压力推开，介质通过泄放口流出，从而降低压力。
但是，在实际应用中，由于介质流动的惯性和压力波动等因素，普通安全阀的响应速度较慢，容易出现压力波动过大的情况。
而先导式安全阀通过引入辅助阀来改善这一问题。
辅助阀通过导管将介质的压力传递给主阀，并通过调节导管的长度和直径，以及辅助阀的开启和关闭来控制主阀的响应速度和稳定性。
当介质的压力超过设定值时，辅助阀会打开，导管中的介质压力会迅速传递给主阀，使主阀快速响应并打开泄放口，从而降低压力。
当压力降低到设定范围内时，辅助阀会关闭，主阀也会关闭泄放口，保持系统的稳定和安全。
三、先导式安全阀的特点先导式安全阀相比普通安全阀具有以下特点：1. 响应速度快：通过引入辅助阀和导管，可以使主阀快速响应并打开泄放口，降低压力波动过大的风险。
2. 稳定性好：辅助阀通过控制导管的长度和直径，以及辅助阀的开启和关闭，可以实现对主阀的稳定控制，保持系统的稳定和安全。
3. 适用范围广：先导式安全阀可以适用于各种压力容器和管道系统，保护系统的安全。
先导式安全阀工作原理
先导式安全阀工作原理安全阀是一种用于保护压力容器或者管道系统的重要设备，它能够在压力超过预设值时自动打开，释放过多的压力，以防止设备或者系统发生爆炸或者损坏。
先导式安全阀是安全阀的一种常见类型，其工作原理如下：1. 结构组成先导式安全阀主要由主阀、导阀和控制阀组成。
主阀是安全阀的核心部件，通常由阀盖、阀座、阀簧和阀芯等组成。
导阀位于主阀的上方，通过导阀的运动来控制主阀的开启和关闭。
控制阀则用于调节导阀的运动速度和力度。
2. 工作原理当压力容器或者管道系统的压力超过设定的安全阀开启压力时，主阀开始受到压力的作用，逐渐打开。
此时，导阀也开始挪移，通过控制阀调节导阀的运动速度和力度，使主阀缓慢开启，以避免压力蓦地释放引起的冲击和振动。
3. 先导式原理先导式安全阀的独特之处在于它采用了先导式原理。
即在主阀的上方设置了导阀，通过导阀的运动来控制主阀的开启。
这种设计能够使主阀受到较小的力，从而减小了主阀的开启压力，提高了安全阀的灵敏度和响应速度。
4. 工作过程当压力超过设定值时，导阀开始挪移，通过控制阀调节导阀的运动速度和力度。
导阀的挪移会减小导阀上方的腔室压力，使主阀受到的力减小，从而使主阀开始缓慢开启。
随着主阀的开启，压力开始释放，当压力降低到设定值以下时，主阀会自动关闭，恢复到正常工作状态。
5. 特点和优势先导式安全阀具有以下特点和优势：- 灵敏度高：采用先导式原理，能够减小主阀的开启压力，提高安全阀的灵敏度和响应速度。
- 稳定性好：通过控制阀调节导阀的运动速度和力度，使主阀缓慢开启，避免压力蓦地释放引起的冲击和振动。
- 可靠性高：先导式安全阀经过精确的设计和创造，能够在长期运行中保持稳定的性能和可靠的工作。
- 适合范围广：先导式安全阀适合于各种压力容器和管道系统，能够有效保护设备和系统的安全运行。
总结：先导式安全阀是一种常见的安全阀类型，采用先导式原理，通过导阀的运动控制主阀的开启，以实现在压力超过设定值时自动释放过多的压力，保护设备和系统的安全运行。
先导式安全阀工作原理
先导式安全阀工作原理安全阀是一种常见的安全设备，广泛应用于各种工业领域，用于保护设备和系统免受过压的损害。
其中，先导式安全阀是一种常用的安全阀类型，具有较高的可靠性和精度。
本文将详细介绍先导式安全阀的工作原理。
一、先导式安全阀的结构先导式安全阀由主阀和先导阀两部分组成。
主阀是通过弹簧力来控制阀门的开启和关闭，而先导阀则通过流体压力来控制主阀的开启和关闭。
主阀和先导阀之间通过通道相连，形成一个闭合的回路。
二、先导式安全阀的工作原理1. 压力调节阶段：当系统内的压力低于设定压力时，主阀处于关闭状态。
此时，先导阀的上游和下游通道都与系统的低压区域相连，流体压力对主阀施加的力小于弹簧力，使得主阀保持关闭状态。
2. 压力升高阶段：当系统内的压力升高到设定压力时，先导阀的上游通道会与系统的高压区域相连，而下游通道仍与低压区域相连。
此时，高压区域的流体压力通过上游通道传递到主阀的上游，对主阀施加的力增大。
如果流体压力大于弹簧力，主阀将开始打开。
3. 先导式安全阀的开启：当主阀开始打开时，系统内的流体会通过主阀的通道流出，从而降低系统内的压力。
此时，先导阀的上游和下游通道都与系统的高压区域相连，流体压力对主阀施加的力进一步增大，使得主阀继续打开，直到系统内的压力降低到设定压力以下。
4. 先导式安全阀的关闭：一旦系统内的压力降低到设定压力以下，主阀开始关闭。
此时，先导阀的上游通道与系统的高压区域相连，下游通道与低压区域相连。
流体压力对主阀施加的力减小，弹簧力开始占主导地位，使得主阀逐渐关闭，直到完全关闭。
三、先导式安全阀的特点1. 高精度：先导式安全阀采用先导阀来控制主阀的开启和关闭，通过流体压力的调节，可以实现较高精度的压力控制。
2. 快速响应：由于先导式安全阀采用了先导阀和主阀的组合结构，使得阀门的开启和关闭速度更快，能够迅速响应系统内压力的变化。
3. 可靠性高：先导式安全阀的结构简单，操作可靠，能够在系统压力超过设定值时及时打开，保护设备和系统的安全运行。
