摄像机电路处理和自动调整系统的主要功能
安防真题整理
1.T反应W T延迟一T探测，即T反应+T探测W T延迟。
2.国务院发布的国家突发公共事件总体应急预案将突发事件分为自然灾害，事故灾难，公共卫生事件，社会安全事件四类。
3.传统安全防范的目标是：预防治安事件，保卫国家安全。
4.安全是相对风险而言。
5.安全防范是预防和制止盗窃、抢劫、爆炸等治安事件的活动。
6.安全防范系统应用的主要技术包括：传感技术、电视技术和特征识别技术等7.入侵报警系统主要分有线与无线两种通信方式。
8.根据报警器可以监测区域，可以将其分为：点控制、线控制、面控制、空间控制9.入侵探测主要用于高风险单位物质财富的保护和重要单位的周界防范。
10.入侵探测系统由前端设备（又称入侵探测器或报警探测器或防盗报警器）、传输（或叫传输通道）和报警控制器三部分组成。
11.按入侵探测器与控制器之间的连线方式，专线系统分多线制、总线制、混合制三种。
12.入侵探测器常见的分类方法有：按探测区域、工作原理、和应用领域几种。
13.实现探测的原理和方法很多，归纳起来可分为两种基本的方式：主动和被动探测。
14.主动红外探测器主要由（电源）、光探测器和光学系统组成。
15.被动红外探测器由探测元、光学系统和信号处理单元三个部分组成。
16.被动红外探测器的工作原理是：热释电效应。
17.图像信号信息量主要是它既具有空间分辨能力，又具有时间分辨力。
18.视频监控系统控制设备的基本功能是图像信号的切换、附加信息的迭加和前端设备的遥控。
19.视频监控系统通常由前端设备、传输环节和系统中心室三个部分组成。
20.视频监控系统的前端设备的核心是摄像机。
21.视频监控技术应用主要有：实时监控、图像信息记录、辅助指挥决策、视频探测和安全管理。
22.视频矩阵是安防系统集成的核心，它可以实现报警信息与图像信息的关联和在一个平台上对系统的集中管理。
23.考题：视频安全防范监控系统具有视频探测、报警复核、图像存贮等功能，是系统集成的核心。

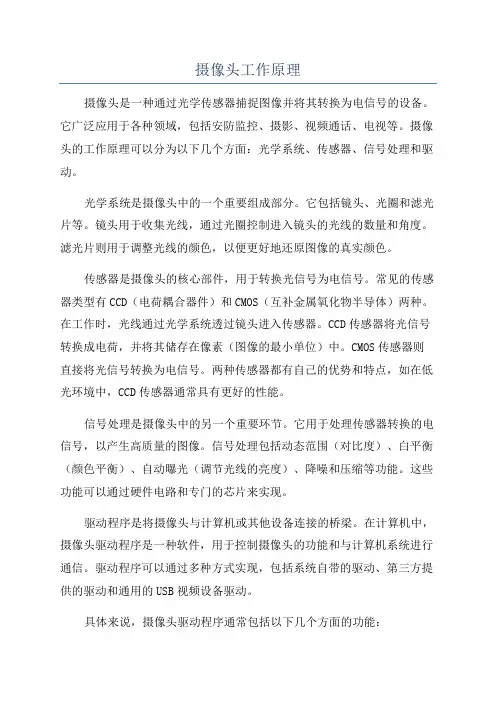

摄像头工作原理
摄像头工作原理摄像头是一种通过光学传感器捕捉图像并将其转换为电信号的设备。
它广泛应用于各种领域，包括安防监控、摄影、视频通话、电视等。
摄像头的工作原理可以分为以下几个方面：光学系统、传感器、信号处理和驱动。
光学系统是摄像头中的一个重要组成部分。
它包括镜头、光圈和滤光片等。
镜头用于收集光线，通过光圈控制进入镜头的光线的数量和角度。
滤光片则用于调整光线的颜色，以便更好地还原图像的真实颜色。
传感器是摄像头的核心部件，用于转换光信号为电信号。
常见的传感器类型有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种。
在工作时，光线通过光学系统透过镜头进入传感器。
CCD传感器将光信号转换成电荷，并将其储存在像素（图像的最小单位）中。
CMOS传感器则直接将光信号转换为电信号。
两种传感器都有自己的优势和特点，如在低光环境中，CCD传感器通常具有更好的性能。
信号处理是摄像头中的另一个重要环节。
它用于处理传感器转换的电信号，以产生高质量的图像。
信号处理包括动态范围（对比度）、白平衡（颜色平衡）、自动曝光（调节光线的亮度）、降噪和压缩等功能。
这些功能可以通过硬件电路和专门的芯片来实现。
驱动程序是将摄像头与计算机或其他设备连接的桥梁。
在计算机中，摄像头驱动程序是一种软件，用于控制摄像头的功能和与计算机系统进行通信。
驱动程序可以通过多种方式实现，包括系统自带的驱动、第三方提供的驱动和通用的USB视频设备驱动。
具体来说，摄像头驱动程序通常包括以下几个方面的功能：1.设备控制：驱动程序允许用户控制摄像头的基本参数，如摄像头分辨率、帧率、曝光时间和白平衡等。
2.图像捕捉：驱动程序通过与传感器通信，从传感器中读取光信号，并将其转换为数字图像。
3. 视频流传输：驱动程序通过USB或其他接口传输实时视频流到计算机系统。
视频流传输可以使用各种协议，如USB Video Class (UVC)。
4.图像处理：驱动程序可以对摄像头捕获的图像进行必要的处理，如降噪、增加对比度和锐度等。
摄像机按钮主要功能
摄像机按钮主要功能1.镜头部分变焦z o o m用于变焦距镜头使影像放大或缩小。
在镜头手柄下方通常有z o o m选择物旋钮有m a n u手动/s e r v o自动两个选项，用来设置变焦的自动与手动调整。
在s e r v o状态下，用变焦杆自动调整。
变焦杆两端有T和W标志.T就是将被摄物体拉近放大，而W则刚好相反。
变焦快慢与对变焦杆的施力大小有关。
在ma n u状态下，用手直接转动变焦环来改变焦距。
光圈I R I S用来改变是进入机身内感光面的光量的装置。
A(u t o)自动/M(a n u)手动选择开关用来设置光圈的手动、自动控制模式。
自动模式时，摄像机自动选择光圈大小。
手动模式时，用手直接转动光圈环来调整光圈值。
注：以上两项调整环在自动模式时，不要强行手动调整，以防损坏自动调整电机。
聚焦f o c u s转动聚焦环使所需图像最清晰。
V T R（r e c）按下此键，录像单元开始记录。
近距特写：一般镜头的聚焦清晰范围在0.9m至∞(无穷远处)，而近距（M A C R O）功能可以拍摄距镜头几厘米的小物体。
方法为：将镜头置于M A C R O，聚焦为∞，变焦环设为手动，手动调节变焦环，使被拍摄对象清晰。
2.寻像器部分对比度C O N T R A S T它调整取景器屏幕显示图像的对比度。
峰值（锐度）P E A K I N G它调整取景器屏幕显示图像的轮廓。
亮度B R I G H T它调整取景器屏幕显示图像的明亮度。
斑马线Z E B R A为寻像器中出现的白色条纹区域，它出现提示高曝光区域。
屈光度调节：通过使用屈光度调整环,用户可以根据自己的视线调整取景器图像.T A L L Y（标记）指示灯：当T A L L Y指示开关设为0N或H I G H和LO W （指示灯亮度选择）时，此灯被启用，当录像机单元录制时，此灯点亮。
此灯闪烁时则为机器报警显示。
3.摄像单元P O W E R电源开关开O N关O F FV T R S A V E/S T B Y(录像机节电/待机)开关，本开关控制录制过程中暂停(R E C P A U S E)时录像机的电源模式.·S A V E:节电模式.用户按下V T R S T A R T(录像开始)按钮时,在开始录制之前会有短暂的停顿,但是功率消耗小于待机模式,电池使用周期由此延长。
2-1自动调整功能
自动黑平衡调整 二.自动黑平衡调整 摄像机拍摄一个为标准黑色物体时，摄像 机产生出相对应的三基色信号。当三基色信号幅 度相等，电视荧光屏上还原出纯正的黑色，这种 现象叫做“黑平衡”。 调节方法：把镜头盖盖上，拨动摄像机上 的自动黑平衡调节开关即可。 自动黑平衡调节只在出厂第一次使用和长 时间放置后再用时进行调节。
非专业摄像机(家用DV)上往往装有自动白平衡感应器， 其调整范围大约在2500 K ~7000 K之间。 在下列情况下，自动白平衡会失灵： （1）夜间拍摄蜡烛光或室外拍摄烟火时； （2）水银灯、钠蒸汽灯等极亮照明下时； （3）两种不同色温的光源混合时； （4）强逆光拍摄及运用微距功能拍摄时； （5）在蒙蒙细雨和雪地拍摄时； （6）环境亮度低于摄像机的规定照度时； （7）日落、日出或带有强烈红色调时； （8）移动拍摄中摄像机从明亮处移到光线相对暗处时的一 段时间内，如从室外移到室内。
第二章 电视摄像机的基本功能与操作
第1 节
电视摄像机的自动调整功能
一.自动白平衡调整 1.为什么要进行白平衡调整？ 正确还原光色 2.何为“白平衡” 摄像机拍摄一个为标准白色物体时，摄像 机的分色装置和光电转换系统产生出相对应的红、 绿、蓝三种基色光。只要三基色信号幅度相等，能 在电视荧光屏上还原出标准的白色，这种现象叫做 “白平衡”。
3.怎样进行白平衡调整 ① 粗调（色温校正） 依据环境的色温值，正确选择不同的色温滤 色片，对摄像机白平衡进行大范围的调整。 ② 精调 (对白后)使用摄像机的自动白平衡调整开 关，对白平衡进行精确调节。
4.利用“白平衡调整”创造各种视觉效果 ① 使用偏色色温滤色片 ② 利用色光的互补色原理，在精调白平衡பைடு நூலகம் 创造偏色效果。 5.混合光源条件下的白平衡调整 灵活处理、有针对性 拍摄场景变换后，开拍之前一定要注意先进 行白平衡调整。
摄像头的工作原理
摄像头的工作原理摄像头是一种用于捕捉图象或者视频的设备，广泛应用于监控系统、摄影、视频会议等领域。
它能够将光信号转换为电信号，并通过图象传感器将图象信息转化为数字信号，最终输出为可视化的图象或者视频。
一、摄像头的组成部份1. 图象传感器：图象传感器是摄像头最核心的部件，通常采用CMOS（互补金属氧化物半导体）或者CCD（电荷耦合器件）技术。
它能够将光线转化为电荷或者电压信号，进而形成图象。
2. 透镜：透镜用于聚焦光线，使得光线能够准确地落在图象传感器上。
透镜的质量和焦距决定了摄像头的成像质量。
3. 光学滤光片：光学滤光片用于调节光的频谱成份，例如红外滤光片可以阻挡红外光的进入，提高图象的真实性。
4. 控制电路：控制电路负责控制摄像头的各种功能，例如暴光、白平衡、对焦等。
它还负责将图象传感器采集到的摹拟信号转化为数字信号。
5. 数据接口：数据接口用于将摄像头的数字信号传输给显示设备或者存储设备，常见的接口有USB、HDMI、SDI等。
二、摄像头的工作原理1. 光信号转换：摄像头通过透镜将光线聚焦到图象传感器上。
图象传感器上的感光单元将光线转化为电荷或者电压信号。
2. 信号转换：图象传感器上的摹拟信号经过控制电路的放大和处理，转化为数字信号。
控制电路还会对图象进行暴光、白平衡、对焦等处理，以提高图象的质量。
3. 数据传输：摄像头通过数据接口将数字信号传输给显示设备或者存储设备。
数字信号可以通过USB接口传输到电脑上进行实时监控或者录相，也可以通过HDMI接口连接到显示器上进行实时显示。
4. 图象处理：摄像头可以通过内置的图象处理芯片对图象进行处理，例如去噪、增强对照度、调整色采等。
这些处理能够提高图象的质量和清晰度。
5. 功能扩展：一些高级摄像头还具有人脸识别、挪移侦测、云存储等功能。
这些功能可以通过摄像头的控制电路和软件来实现。
三、摄像头的应用领域1. 监控系统：摄像头广泛应用于安防领域，用于实时监控和录相。

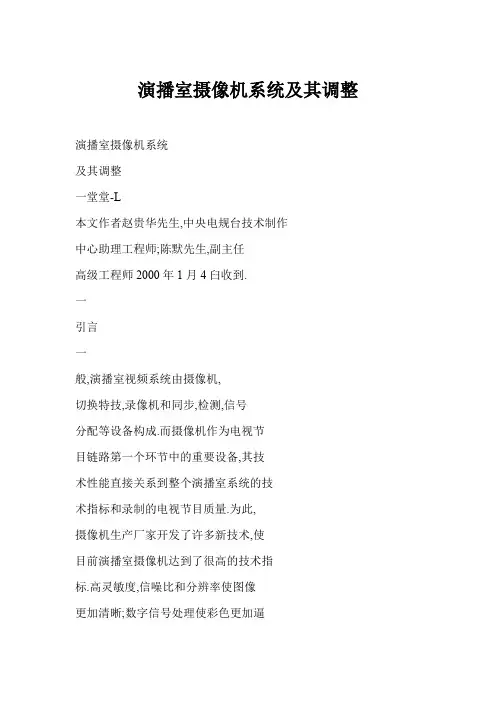

演播室摄像机系统及其调整
演播室摄像机系统及其调整演播室摄像机系统及其调整一堂堂-L本文作者赵贵华先生,中央电规台技术制作中心助理工程师;陈默先生,副主任高级工程师2000年1月4臼收到.一引言一般,演播室视频系统由摄像机,切换特技,录像机和同步,检测,信号分配等设备构成.而摄像机作为电视节目链路第一个环节中的重要设备,其技术性能直接关系到整个演播室系统的技术指标和录制的电视节目质量.为此,摄像机生产厂家开发了许多新技术,使目前演播室摄像机达到了很高的技术指标.高灵敏度,信噪比和分辨率使图像更加清晰;数字信号处理使彩色更加逼真,灰度层次更加丰富:已经普遍使用的CCD器件使图像的几何畸变小到几乎可肚忽略;数字技术的采用使摄像机工作性能稳定,调节操作方便等然而,定期(和在节目录制前)对摄像机进行维护调整,对摄像机系统的正常运行和提高广播电视节目质量仍然具有十分重要的意义.本文以中央电视台1000m数字演播室为例,介绍演播室摄像机系统的构成和必要的维护调整方法,供大家参考.二演播室摄像机系统中央电视台1000数字演播室选用的是池上HK一388W数字摄像机,其中座机2台,便携式摄像机8台,另保留HL-43吊顶摄像机一台就演播室摄像机而20世界r樯电祝第十四卷阜二期言,其本身的连接并不复杂;围为1000/YI演播室系统构成方框图.由于该演播室和新建的一号演播厅共用一套视频设备,在两个演播厅交替使用时为方便信号调配,在摄像机三同轴电缆传输系统中特设一个跳线板.吊顶俯拍摄像机是模拟的,其输出信号需经MD转换后才能进人视频切换台和矩阵系统.摄像机的寻像器返送视频信号是供摄像师监看的.一路按惯例来自演播室主节目输出;另一路由矩阵选切,用于叠化或色键处理,使摄像师能够看到与之配台的另一台摄像机的图像等.摄像机基站还连接演播室内部通话和系统同步输人. 对于演播室摄像机系统,摄像机头与基站之间的传输很重要.在模拟摄像机中,一般采用基带信号调制传输,通过三同轴电缆其传送距离可达1000/YI以上.此外还可采用频分复用方式通过同轴电缆传输,最长距离也可达1000/YI左右.对于数字摄像机系统,除以上两种方式(将信号先转换成模拟的)外,还可采用数字三同轴电缆和光缆传输使用数字三同轴电缆传输时,由于数字信号占用的频带远大于模拟信号,难咀在三同轴电缆上直接传输,一般先将Y,R—Y.B—Y码流打成数据包,然后使之与其它控制数据等信号一起,咀时分复用方式通过三同轴电缆传输.不过,其传输距离受到限制,一般只有200-.-400m.光缆传输系统因具有宽带和抗干扰性强等优点而在转播车上使用较多,其传输距离可达2000/YI.考虑到1000m演播室和一号演播厅主要用于制作综艺节目,缆线难免被踩踏,而光缆被折断后难以修复,再加上光缆系统价格较高,因此,数字摄像机头与基站之间仍选用模拟三同轴电缆传输.技术监测和调整是演播室摄像机系统技术工作的重要组成部分,须定期或随时监测,调整摄像机工作状态,以保证视频图像的高质量;在演播室里一般设有三套监测系统:(1)监测系统一由连接于摄像机基站的操作控制盘(ocP)和波形监视器构成,安装于导演控制台技术区.操作控制盘用于摄像机的基本调整和节目录制中的光圈调节.为优化设备配置和便于坡形比较,要求波形监视器能同时显示l一000年二月数字电视的佳讯安达斯NDS电视广播技术及有关产品已正式纳入TandbergTelevision旗下.融合两大公司的科技NDeE§iOn鼯号I场1座I楼蹭:f852)26219151演播室摄像机系统及其调整多个波形(一般为4个),否则应配备多波形发生器.图像监视选择一般由切换台辅助母线或视频矩阵提供.(2)监视系统二主要用于对摄像机基站输出信号的直接监看基站的PMI,WFMI和WFMREMV1分别输出图像,波形和控制信号到摄像机信号切换器(LSW).由辅助控制面板(CSP)来控制LSM选择某一台摄像机的信号至示渡器和图像监视器.为了更好地分辨细节而不受色度信号的干扰,图像监视器应选用精密的黑白监视器.同时,摄像机切换器另输出一路图像和波形信号给导演控制台的视频工程师(VE)监视.此外,摄像机切换器还输出控制信号到视频工程师的渡形监视器控制口,当OCP选择R,G,B信号监视时可并排显示在该示嫂器上,从而可对分量信号进行分析和22世界广播电税第十四卷第二期比较.(3)监控系统三用于演播室摄像机系统的全面维护和调整基站的PM2, WFM2和MCPICCP口分别连接摄像机选择控制单元(CSU),由主控制盘(MCP)发出选择和控制指令,所选信号接至示渡器和图像监视器,控制指令则通过CSU传送到各摄像机基站.在MCP 上可以调整所有摄像机的状态.由于监视系统二三通常设在立柜机房,为提高设备使用率,这两个系统可以共用监视器和示渡器,使用其A,B路输人端.三摄像机的调整为使演播室摄像机处于最佳工作状态,必须经常对其进行调整.黑电平过低,色还原差,画面失去灰度层次等都是摄像机调整欠佳的常见毛病.下面介绍及调整方法1.摄像机的调整项目a.黑.白平衡校正(BB.WB)黑,白平衡校正的目的,是为了保持摄像机的红,绿,蓝信号通路在分别传输黑,白电平信号时的一致性此为避免彩色失真的最基本的调整.b.杂散光校正(FLARE)尽管摄像机镜头组中各镜片都镀了增透膜,但仍有少量的反射光.光线通过镜头时,多次反射使图像黑色部分的亮度提高,从而降低了图像的黑白对比度,使图像看上去如同蒙上了一层雾. 当光圈或外部光强增大时,对图像的黑色部分影响更大.光的反射率与波长有关,波长较长的红光反射率最大,因此_p一≥■’.簟k1999年松下电器公司开始向全世界销售小型盒式多功能系列产品及相配套的板卡根据不同的用途要求选择相强大的功能可用于电视台的演播室体育转播会议会±船格CCDR寸水平清晰席最lE麈Agv”一E800233C)85C线50dB司松下电器广播电视系统经菅机构-京京市址一々土1IT2羞0:11..0:l0】551c02l!-L29iTir:钔搓B.Ic0:l023~6672I-0{.0:56jE4后№务目结?:京电=l00s4一j.o1cd一?上真l00J~27266.?f屯c!0;4:,9真Z201066T4:9?日话35B9I5:1.I1自6演播室摄像机系统及其调整杂散光会使图像的黑色部分偏红,破坏了黑色平衡此外,在CCD内各层之间也有很小的反射率,这也会产生杂散光.杂散光校正的基本方法是对图像亮度信号的平均电平产生负反馈,调节反馈量,使之恰好抑制杂散光所引起的黑电平变化.c.轮廓校正(DTL)对于CCD摄像机,由于CCD的感光单元面积较大,光学信息的传送是抽样方式进行的,这将导致于L阑效应, 使高频信号的幅度减小,但没有相位失真轮廓校正电路就是对水平和垂直孔阑失真进行校正,分为瘦身轮廓校正(SLIMDTL),对角线轮廓校正(DI- AGONALDTL),肤色轮廓校正(SKIN DTL)和软轮廓校正(SOFTDTL).d.彩色校正(MATRIX)摄像机分光棱镜的实际分光特性与理想差别较大,为使摄像机的输出信号具有较理想的光谱特性,使用彩色校正电路,电子方式模拟其差别,弥补分光棱镜的不足.摄像机内可队存储数种彩色校正矩阵系数队供选用,操作简单,校正精确=在演播室里使用多台摄像机时,常采用线性矩阵以解决各摄像机之间的彩色平衡问题.e.黑电平(PED)在光圈关闭或拍摄图像的光反射率小于3%时,摄像机输出为黑电平.在消隐电平为零时,摄像机的黑色电平应为14~35mV,即为标准幅值信号电平700mV的2~5%实际上消隐电平不一定是零电平,这时也称黑色电平与消隐电平之差为黑电平(PED).在摄箱机的MCP或OCP上有主黑底电平M.PED调节旋钮,其为总黑电平控制电压.用同时调节R,G,B三路的黑电平它由自动控制电路给出,可手动和自动调节其电平,调节时不影响黑平衡.f.Y校正(GAMMA)24世界广播电税第十四卷第二期在CCD摄像机中,Y校正电路用队对电视接收机显像管的电压,特性的非线性进行反向预校正CCD摄像器件的光电变换时1.而显像管的电一光变换时22.要使显像管的亮度随拍摄罱物的亮度线性变化,在丫校正电路中丁应取前二者相乘的倒数,即045.实际上丁值的大小可以手动调节,咀获得最佳的校正效果.g.白压缩(KNEE)目前数字摄像机的光信号输入动态范围能达YU600%为保证图像高亮度部分的变化能够重现,通常在AID变换前对图像高亮度部分进行预拐处理,将图像信号压缩至200%(有的直接对600% 的信号进行12b量化).在数字处理过程中,由于摄像机最终输出电平中高于110%的部分将被切割,为此采用白压缩将信号压缩在1lO%队内(如图2),压缩程度可咀手动或自动设定.因白压缩以后拐点上的灰度层次不太鲜明,在入射光不很强时应将拐点位置提高,扩大正常亮度传输特性的线性范围.h.黑扩展(BLKSTRETCH)和黑压缩(BLKPRESS)摄像机在拍摄高反差图像时,若光圈大小适合于明亮部分,暗部分的图像层次就很难重现,此时若提高摄像机的黑电平,虽能使暗处的灰度层次重现,但同时又使灰色部分甚至白色部分的亮度提高,从而影响图像的正常对比度,甚至会出现亮度白切割.黑扩展只提高低亮度处的电平,使暗部图像层次重现,而对亮处图像信号电平甚至色度信号没有影响.若拍摄的场景中背景朦胧,对比度低,前景亮度正常,要提高对比度,可采用黑压缩,使暗处的灰度层次压缩,亮度降低,而不影响亮处信号电平i.黑斑《BLKSHADE)和白斑(wHITESHADE)校正在无光进入镜头时,CCD本应无输出,但由于分子的热运动,使CCD会产生很少的电荷,且在整个像面上所产生的电荷量不一致,从而引起黑色不均匀.为使无光照射时黑色信号变平,并消除暗电流信号,黑斑校正电路产生一个幅度与黑斑信号相同,但极性相反的行或场锯齿或抛物嫂,井叠加在图像信号上,队抵消黑斑信号(如图,).黑色设定(BLKSET)可队调节该黑校正信号电平由于镜头的透光率在整个像面上不均匀和分光棱镜存在色渐变现象,当拍摄均匀的白色画面时,因荧光屏上重现的白色不均匀而产生白斑效应如黑斑校正电路那样白斑校正电路也产生一个适当的反向抛物或锯齿渡并叠加在图像信号上级,使白色电平变得均匀:演播室摄像机系统及其调整砰Z....Z珏Illl露旰lillllJI翻llllllJIf圈Jlll抖卅一}iii【lllfl—ll瞳llllllllIIJIIIII拦寺I142.演播室摄像机的日常调整在外出采录ENG摄像机的使用中,常常仅对摄像机进行自动黑(ABB),白平衡(AWB)调整.而对于演播室摄像机要使所摄图像达到高质量,还需要作上述部分项目的调节.下面谈谈对演播室摄像机的调整在调整过程中需要准备一些工具:两个照射灯,一块照度表,一块色温表灰度卡和外部设置卡(如围).调整时主要通过监视系统三,四来监视信号的图像和渡形.外部设置卡是厂家根据其摄像机的有关性能而提供的灰度测试卡是日常调整和维护中最常用的,主要用于对摄像机的Y特性,黑伯平衡,杂散光, 灵敏度,自动电子束进行调整或校正,并可用于观察拐点位置.灰度测试卡的背景呈均匀灰色-可用于检验5O%信号电平处的彩色平衡和底色的均匀度.灰度卡上有两条反射率比为40:1灰度层次相反排列的灰度条.灰度条可用于Y校正特性和通道的传输特性.灰度条中央的白窗口(反射率大于085)可用来测试摄像机的灵敏度.黑,自窗口用来检验黑,白电平和杂散光校正.在标准测试条件下拍摄灰度卡在示渡器上可观察到相互交叉的阶梯波形. 理想状志下,彩色摄像机的输出信号中红,绿,蓝通道应该对景物亮度产生线性响应,在示波器上观察阶梯波形交叉位置(即测试卡灰底色)应在50%电平处.Y校正调整欠佳等原因籽影响系统线性.比如Y小于标准值.交叉位置高于50%电平.若红绿,蓝通道线性响应不一致,灰度阶电平水平线将变粗.演播室摄像机的定期维护调整包括:黑斑校正,黑电平设置,白斑校正, RGB增益,杂散光,和白切割电平等.进行黑斑和自斑调整时,主要拍摄外部设置卡时在波形监视器上显示的波形顶部和底部平坦为准.在对杂散光Y和白切割电平进行设置时,一般杂散光为7~I2%,Y为56~59%,白切割电平值为105~110%.在日常使用中.在节目制作前只需根据已存储的基本数据对演播室摄像机进行自动设置.为此必须保证基本数据文件的准确性:摄像机的日常自动设置有两种:全自动设置和电平设置.全自动设置(FULL)指摄像机自动地按基本文件数据对所有能自动设置的项目进行调整,包括黑设定,主黑电平, 增益,Y,杂散光,白切割,拐点,白斑和黑斑补偿.这种设置只能在MCP上进行.电平设置(LEVEL)用于对摄像机的常规设置,它与全自动设置的区别在于没有黑斑和白斑补偿,而且其在MCP和OCP上都可以进行.在演播室调试时, 对于无内卡的摄像机,有时来不及使用外卡,可以采用快速设置(QUICK)来代替电平设置,这二者的操作方法和调整项目完全相同,只是快速设置时不需要将GGAIN通过光罔调到100%罢了.在完成垒自动设置或电平设置(包括快速设置)后,还要进行自动黑平衡(ABB)和自动白平衡(AWB).在进行AWB时,被摄白色物体至少应占整个画面的10%,调节光罔使自信号电平为7O 瑚O%,而且画面中不能有比自信号电平幅度更高的光源存在,否则不能正常调整AWB.以上介绍了演播室摄像机系统及其使用调整.其实在节目制作过程中,还要根据节目的特点和实际需要对摄像机进行辅助调节.如在拍摄细密物体时为使边缘更清晰,在MCP上可打开频率增强轮廓,并设高频率;在光线较强时采取手动设置拐点.降低拐点位置(POINT). 使重现图像在高亮处仍能显示出灰度层次;在拍摄施放烟雾的歌舞节目时降低主黑电平等:只有这样,才能使摄像机工作在最佳状态,从而使拍摄的罔像更加完美.唧._.一.一上接第14页.一个网络在广域的互操作性,因此要求开发准确并有效的标准.大多数非压缩数字电视标准是为独立的演播室环境而开发的,必须将其加以修订咀支持长途传输网络SMPTE目前正在修订这些标准,融合了设计传输网络时提出的,尤其是在抖动管理和密集渡分复用支持等方面的思想Febman,2000在效能方面,要求全球馈送网包含应用所需的所有特性.主要特性包括多通道数字和模拟音频嵌入,站点之间控制信号的低速数据传输,允许交流意见的内部通信连接诊断问题位置的错误处理机制.不是每一位用户都会要求全部特性,但必须为需要的用户设计支持所有这些特性的网络.五结论本文着重提出一些咀全球馈送网为棱心的应用,问题和准则.本文的下一部分将探讨通过地面光纤网传输非压缩视频的必然趋势及其新技术.唧tnternatio~alBroadcasttnforracaionV.et4No225。
第七章摄录像机基本原理和操作方法
D-2
复合
D-3
复合
D-5
RGB部件
1/2英寸盒带 质量优良，能大量后期制 （12.77毫米） 作，无图像损失，能装配 在ENG、EFG摄像机上用 作一体机
数字式 Betacam
Y/R-Y、B-Y分 量 使用 MPEG-2压缩
1/2英寸盒带
质量优良，能大量后期制 作，无图像损失。用于广 告、MTV、电视剧等
电视节目摄制与编导
第七章
摄录像机基本原理 和操作方法
电视摄录像机是电视通讯中最基 本的设备，也是电视节目制作的基本 工具。它的技术与性能对电视节目的 质量影响很大。虽然电视摄像机的电 子设备已经变得越来越复杂，但是其 性能更加优越，操作也更加容易。
学习目标： · 了解摄像机的组成、工作原理和功 能。 · 了解摄像机的分类和性能指标 。 · 掌握摄像机的调整与操作方法。 · 了解数码摄像机的技术特点。 · 掌握摄像机的拍摄技巧。
一、数码摄像机的工作原理
CCD：电荷偶合器件 ADC：模拟-数字信号转换器 DSP：数字信号处理器 镜头选择一定的视野把该景制成小的 光学图象；成像器把镜头输入的光学图像 变成电子信号；模拟电信号经过ADC转换 成数字信号；DSP进行数字信号编码和处 理。
二、数码录像机的工作原理
录像的工作原理主要是电磁信号的转 化过程，及各种信号的处理。 将摄像系统送来的亮度信号和色度信 号，经模/数转换，送入录像系统的电磁转 换部分进行处理，然后将处理后的亮度信号 和色度信号混合在一起，再由两个视频磁头 交替地记录到录像带上。
数码摄录机主要功能
数码摄录机主要功能
数码摄录机主要功能
数码摄录机主要功能
数码摄录机主要功能
松下AG-DVC33 数码摄录机主要功能
摄像机工作原理
摄像机工作原理摄像机是一种用于捕捉、记录和传输图象的设备。
它利用光学和电子技术将光信号转换为电信号，然后通过电路处理和传输，最终呈现出清晰的图象。
摄像机的工作原理主要包括光学成像、图象传感器、信号处理和图象输出等几个关键步骤。
1. 光学成像摄像机的镜头通过调整焦距和光圈来控制进入摄像机的光线。
当光线通过镜头进入摄像机时，会经过透镜组成的光学系统，将光线聚焦在图象传感器上。
透镜的设计和质量对图象的清晰度和色采还原度有着重要影响。
2. 图象传感器图象传感器是摄像机的核心部件，负责将光信号转换为电信号。
常见的图象传感器包括CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）传感器。
当光线通过透镜聚焦在图象传感器上时，传感器的每一个像素会产生一个电荷，电荷的大小与光线的强度成正比。
然后，这些电荷会被逐行读取并转换为摹拟电压信号。
3. 信号处理摄像机通过信号处理电路对传感器输出的摹拟电压信号进行处理。
首先，摹拟电压信号会经过模数转换器（ADC）转换为数字信号。
然后，数字信号会经过去噪、增强、色采校正、白平衡等处理，以提高图象的质量和清晰度。
信号处理电路还可以根据不同的应用需求进行图象调整，如对照度、亮度、饱和度等。
4. 图象输出经过信号处理后，数字信号会被编码为特定的格式，如JPEG、H.264等。
这些编码后的图象数据可以通过不同的接口输出，如摹拟视频输出（如CVBS）、数字视频输出（如HDMI、SDI）或者网络传输（如以太网、Wi-Fi）。
用户可以通过显示器、电视、计算机等设备观看和存储摄像机捕捉到的图象。
在实际应用中，摄像机还可以配备其他功能，如自动对焦、图象稳定、运动检测、人脸识别等。
这些功能通过增加额外的传感器和算法实现，以提供更加智能和便捷的使用体验。
总结：摄像机工作原理可以简单概括为光学成像、图象传感器、信号处理和图象输出。
通过镜头将光线聚焦在图象传感器上，传感器将光信号转换为电信号，然后经过信号处理和编码，最终输出清晰的图象。
摄像机的重要设置和调整方法
摄像机的重要设置和调整方法摄像机作为一种重要的拍摄工具，对于拍摄效果的质量和表现力起着至关重要的作用。
在摄影和电影制作中，摄像机的设置和调整方法是摄影师和导演必须熟悉和掌握的技能。
本文将介绍摄像机的一些重要设置和调整方法，帮助读者更好地理解和应用摄像机。
一、曝光设置曝光是指摄像机对于光线的接收和记录。
合理的曝光可以使画面明亮、细节丰富，而过曝或欠曝则会导致画面过亮或过暗。
为了获得良好的曝光效果，摄像机中常用的设置有快门速度、光圈和ISO感光度。
1. 快门速度：快门速度控制摄像机的曝光时间，即摄像机的感光时间。
较快的快门速度可以冻结快速移动的物体，而较慢的快门速度则可以在拍摄运动的场景时产生流动的效果。
2. 光圈：光圈控制摄像机镜头的光线通过量。
较大的光圈可以让更多的光线进入镜头，使画面明亮，而较小的光圈则可以使画面更加清晰锐利。
3. ISO感光度：ISO感光度决定摄像机感光元件对光线的敏感程度。
较高的ISO值可以在光线较暗的环境下拍摄，但也会引入噪点。
较低的ISO值可以减少噪点，但需要更多的光线。
二、对焦设置对焦是指摄像机将被拍摄对象调整为清晰的图像。
正确的对焦可以使画面更加清晰、细节更加突出。
在摄像机中，常用的对焦设置有自动对焦和手动对焦。
1. 自动对焦：自动对焦功能可以根据被拍摄对象的位置和距离自动调整焦点。
这是一种方便快捷的对焦方式，适用于大多数拍摄场景。
然而，自动对焦也可能出现误判和追焦不准确的情况，因此在特殊拍摄情况下，手动对焦更为可靠。
2. 手动对焦：手动对焦需要摄影师通过调整镜头焦距来达到清晰的效果。
这种对焦方式需要一定的经验和技巧，但可以更准确地控制焦点位置和深度。
三、白平衡设置白平衡是指摄像机校正不同光源下的颜色偏差，使画面中的白色看起来真实而自然。
不正确的白平衡设置会导致画面偏色。
为了获得准确的白平衡，摄像机中常用的设置有自动白平衡和手动白平衡。
1. 自动白平衡：自动白平衡功能可以根据拍摄环境中的光源自动调整白平衡。
摄像机主要功能及按键介绍
摄像机主要功能及按键介绍1.镜头部分变焦z o o m用于变焦距镜头使影像放大或缩小。
在镜头手柄下方通常有z o o m选择物旋钮有m a n u /s e r v o自动两个选项，用来设置变焦的自动与手动调整。
在s e r v o状态下，用变焦杆自动调整。
变焦杆T和W标志.T就是将被摄物体拉近放大，而W则刚好相反。
变焦快慢与对变焦杆的施力大小有关。
u状态下，用手直接转动变焦环来改变焦距。
光圈I R I S用来改变是进入机身内感光面的光量的装置。
A(u t o)自动/M(a n u)手动选择开关用来设置手动、自动控制模式。
自动模式时，摄像机自动选择光圈大小。
手动模式时，用手直接转动光圈环来调值。
注：以上两项调整环在自动模式时，不要强行手动调整，以防损坏自动调整电机。
聚焦f o c u s转动聚焦环使所需图像最清晰。
V T R（r e c）按下此键，录像单元开始记录。
近距特写：一般镜头的聚焦清晰范围在0.9m至∞(无穷远处)，而近距（M A C R O）功能可以拍摄距镜头的小物体。
方法为：将镜头置于M A C R O，聚焦为∞，变焦环设为手动，手动调节变焦环，使被拍摄对象2.寻像器部分对比度C O N T R A S T它调整取景器屏幕显示图像的对比度。
峰值（锐度）P E A K I N G它调整取景器屏幕显示轮廓。
亮度B R I G H T它调整取景器屏幕显示图像的明亮度。
斑马线Z E B R A为寻像器中出现的白色条纹区现提示高曝光区域。
屈光度调节：通过使用屈光度调整环,用户可以根据自己的视线调整取景器图像.T A L L Y（标记）指示A L L Y指示开关设为0N或H I G H和L O W（指示灯亮度选择）时，此灯被启用，当录像机单元录制时，此灯此灯闪烁时则为机器报警显示。
3.摄像单元P O W E R电源开关开O N关O F FV T R S A V E/S T B Y(录像机节电/待机)开关，本开关控制录制过程中暂停(R E C P A U S E)时录像机的电源·S A V E:节电模式.用户按下V T R S T A R T(录像开始)按钮时,在开始录制之前会有短暂的停顿,但是功小于待机模式,电池使用周期由此延长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机电路处理和自动调整系统的主要功能
预放器交CCD输出的微弱信号放大后送到视频信号处理电路进行处理。
视频信号处理电路由增益调整、电缆校正、黑斑校正、彩色校正、轮廓校正、γ校正、黑电平控制、杂散光补偿及消隐混合等电路组成。
视频信号经过这些校正和补偿后改善了信号质量。
模拟编码器将红（R）、绿（G）、蓝（B）3个基色信号转换成1个亮度信号（Y）和2个色差信号，即红色差（R-Y）和蓝色差（B-Y）信号，并按一定的彩色电视制式复合成彩色全电视信号（CVBS），送入录像单元记录或屏幕显示。
信号方式（模拟复合、模拟分量、数字复合、数字分量）、彩色电视制式（NTSC、PAL、SECAM）以及它们的组合方式不同，编码器的组成也不相同。
因而，输出的信号格式就很多，如可以输出复合电视信号CVBS（Composite或简写为CV），可以输出单元模拟分量信号R、G、B或双元模拟分量信号Y、R-Y、B-Y（Component 或简写为CAV），也可以输出Y/C信号，即S-视频（S-video），还可以输出视音分离信号V/A或各种格式的数字分量信号。
这些可供不同格式和制式的记录和显示系统使用。
同步信号发生器产生（行、场）复合同步信号，（行、场）复合消隐信号和供彩色编码器用的色副载波信号，作为彩色全电视信号各组成部分共同的视频基准（SYNC）。
这个内同步也可由外同步（如特技切换器内的同步信号）控制，并与外同步锁相，以保证画面稳定，色彩准确。
彩条信号发生器产生白、黄、青、绿、紫、红、蓝、黑标准彩条信号，用来调节、自动白平衡、自动黑平衡、自动中心重合等。
自动控制系统主要用来进行机内各种数据的运算和记忆，发出控制指令和控制信号电压。
声音系统对摄像机内部指向性话筒、外接话筒拾取的微弱声音信号，以及摄像机对讲系统的声音信号进行放大、输出。
新近推出的摄像机由于大量采用数字技术，使摄像机在拥有一些基本功能，如后焦距调节、用电子录像器进行数据设置和显示、日期/记录、淡入淡出控制、图声录放像控制、动态对比度控制DCC（又称自动亮度拐点控制）、高色饱和度模式H、SAT、荧光灯模式FL（校正荧光灯光照下的绿色成份）、增益功能（光圈开到最大，照明仍不够时用）等之外，还有许多特殊功能，如程序AE（自动曝光）、数码AI （人工智能）、数码变焦、低照度拍摄、逆光补偿、自动补光（弱照时，机内补光灯自动点亮，增加靶面照度）、数字特技、编辑功能（录像部分带旋消磁头）、话筒“变焦”（推镜头时，话筒拾取的声音也跟随焦距由120°~60°，由近及远越来越响）、后配音、记录倒放检查（快速自动回放2s后自动停在原位）、垂直清晰增强EVS、双重像素读出DPR、自动跟踪白平衡ATW（光照变化快的环境中自动跟踪白平衡）、光圈峰值和平均值自动平衡控制APB（智能化自动光圈，根据不同拍摄功能自动确定理想光圈值，自动调整和记忆）等。
