电磁铁原理图
20.3电磁铁_电磁继电器
现象： a S S a
结论： 匝数一定时，通入的电流越大，电磁铁的磁性 越强。
二、电磁铁的磁性
演示2 b
现象：
a
S
结论： 电流一定时，外形相同的螺线管匝数越多，电 磁铁的磁性越强。
三、电磁铁的应用
电磁起重机
电铃
电磁阀门 电 磁 选 矿 机 示 意 图
电磁锁
三、电磁铁的应用
磁悬浮列车所用的 磁体大多是通有强大电 流的电磁铁。是一种靠 安装在车厢和轨道上的 磁体的相互作用悬浮和 高速运动的，由于磁力 使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮 列车的最高速度可达每 小时500 km以上。
第二十章 第３节
电磁铁 电磁继电器
永磁体
电磁铁
一、电磁铁
线圈
铁芯
演示电磁铁的工作
1．插入铁芯的通电螺线管称为电磁铁。
2．有电流通过时有磁性，没有电流时失去磁
性。
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效 应，应该与电 流大小有关。
线圈是主要部件， 应该与线圈的形状、 匝数有关。
3．电磁继电器的工作原理
高压电源
高压工作电路
低压 电源 低压控制电路
练一练
1．图中是一种水位自动报警器原理图。试说明 它的工作原理。
ቤተ መጻሕፍቲ ባይዱ 练一练
2．图中是一种温度自动报警器的原理图。制作 水银温度计时在玻璃管中封入一段金属丝，当温度 达到金属丝下端所指的温度时，电铃就响起来，发 出报警信号。说明它的工作原理。
练一练
3．图中是直流电铃的原理图。B是衔铁，A是 弹性片。试说明它的工作原理。
电磁铁基本知识
中山市兰达电磁铁加工厂是一家专业电磁铁制造厂家，位于加工型企业密集的中山市，靠近广州、深圳、香港、澳门等城市。
兰达电磁铁厂主要从事电磁铁的设计、研发、制造及相关技术服务。
工厂拥有一支经验丰富、勇于创新的团队，为客户提供最佳的设计方案及最完善的技术支持，确保能提供优良性能的产品。
我们的目标就是为客户提供高性价比的产品，让客户实惠让自身发展，最终达到双赢。
工厂秉承“简化管理、效率优先、质量至上、专业服务、诚实守信、合理利润”的经营理念，与各方客户、供应商建立永久的合作伙伴关系，诚心合作。
我厂产品凭借质量优势和良好的服务成功进入欧美市场，获得广大客户的一致好评。
海外市场一直稳步上升，外销份额逐渐增大，竞争力进一步提高。
电磁铁基本知识电磁铁是一个带有铁心的通电螺线管，电磁铁的磁性大小与通电电流与螺线管的匝数有关。
磁铁工作原理：电磁铁的工作原理就是采用电磁感应原理，主要运用毕奥-沙瓦定律与基尔霍夫定律进行磁场设计、计算。
电磁铁的特点是：电磁铁本身有无磁性，可以通过通断电流来控制，磁性的大小可以改变电流的大小来控制，磁极的方向有电流的方向决定。
各类小型精密电磁铁及电磁铁应用组件，作为自动控制系统的执行器件，已被广泛应用于工业自动化控制、办公自动化、医疗器械等各个领域。
如办公设备、影像器材、银行设备、包装机械、医疗器械、食品机械、纺织机械、自动分拣机、自动柜员机、自动售货机、卡片打孔器、电磁锁、各种遥控装置、制动装置、计数装置、门禁系统等。
电磁铁选型主要参数客户选用或定做所需的电磁铁需要考虑以下的技术参数：1.外形：安装电磁铁位置所能容纳的最大尺寸：长；宽；高，2.电磁铁的最大行程及其吸力要求，断电后的复位力要求3.提供给电磁铁的电源最大电压；电流？电压稳定性，交流/直流供电，能否提供正；负脉冲电源？4.电磁铁是否需要长期不间断工作；断续工作，每次最长的通电时间及两次通电之间最短的间歇；5.电磁铁的用途，使用电磁铁的环境特殊要求，如温度; 湿度; 冲击; 振动; 加速度等电磁铁的分类方法1．按动作方式：保持式如电磁离合器、电磁卡盘、起重电磁铁等吸引式各种自动电器继电器、接触器、电磁阀门、电动锤、电铃等2．照激磁线圈供电的种类：直流、交流3．按照动作速度：快速动作、正常动作、延缓动作4.按衔铁的运动方式：直动式、转动式5.按磁路的形状：开路导磁体如螺管式；闭路导磁体如盘式（起重电磁铁）、拍合式、Ⅱ型、Ⅲ型（及E型）、装甲螺管式注：一般在工业上根据结构，可以简单的合并为三大类型：拍合式：盘式、Ⅱ型从原理上可归到此类，该类行程最短螺管式：行程最长E型：行程介于上两者之电磁铁设计的必需参数电磁铁设计的必需参数一、行程的概念:动铁芯相对于完全吸入位置的位移，见下面的图示：二、力量:电磁铁通电就会产生力量, 在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情况下，不同功耗力量也会不同；不同的功耗对应不同通电率（既是占空比）。
电磁铁原理

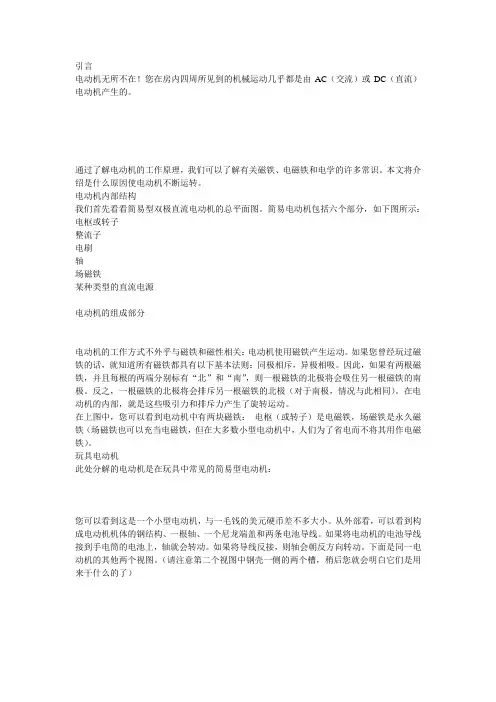

您可以发现这半周的运动不过是由于磁铁自然地相互吸引和排斥产生的。制造电动机的关键是要更进一步，使半周运动在完成的那一瞬间，电磁铁的磁场发生翻转。这种翻转可以使电磁铁完成另一个半周运动。更改电子在电线中的流动方向（让电池掉头就可以实现此目的）便可以翻转磁场。如果能够在完成每个半周运动时的适当时间精确地翻转电磁铁的磁场，则电动机就可以自由旋转。
