消防电源监控系统

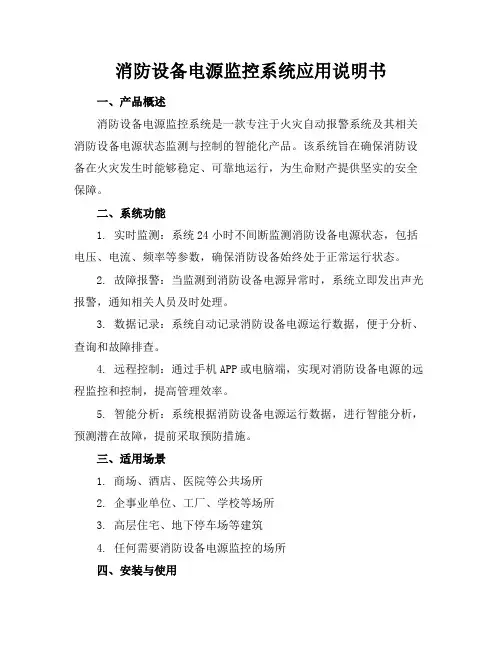

消防设备电源监控系统应用说明书
消防设备电源监控系统应用说明书一、产品概述消防设备电源监控系统是一款专注于火灾自动报警系统及其相关消防设备电源状态监测与控制的智能化产品。
该系统旨在确保消防设备在火灾发生时能够稳定、可靠地运行，为生命财产提供坚实的安全保障。
二、系统功能1. 实时监测：系统24小时不间断监测消防设备电源状态，包括电压、电流、频率等参数，确保消防设备始终处于正常运行状态。
2. 故障报警：当监测到消防设备电源异常时，系统立即发出声光报警，通知相关人员及时处理。
3. 数据记录：系统自动记录消防设备电源运行数据，便于分析、查询和故障排查。
4. 远程控制：通过手机APP或电脑端，实现对消防设备电源的远程监控和控制，提高管理效率。
5. 智能分析：系统根据消防设备电源运行数据，进行智能分析，预测潜在故障，提前采取预防措施。
三、适用场景1. 商场、酒店、医院等公共场所2. 企事业单位、工厂、学校等场所3. 高层住宅、地下停车场等建筑4. 任何需要消防设备电源监控的场所四、安装与使用1. 安装前，请确保消防设备电源监控系统与被监控设备电源相匹配。
2. 按照安装图纸，将监控设备安装在合适的位置，确保设备运行环境稳定。
3. 连接电源线和信号线，确保接线正确、牢固。
4. 启动系统，进行参数设置，包括报警阈值、报警方式等。
5. 通过手机APP或电脑端，实时监控消防设备电源状态，掌握设备运行情况。
五、注意事项1. 安装、调试和使用消防设备电源监控系统前，请务必仔细阅读本说明书。
2. 请确保系统运行环境稳定，避免高温、潮湿、腐蚀性气体等恶劣环境。
3. 定期检查系统运行情况，确保设备正常运行。
4. 如遇故障，请及时联系专业技术人员进行维修。
5. 非专业人员请勿随意拆卸、改装消防设备电源监控系统。
六、维护与保养1. 定期检查：为了确保系统的稳定性和可靠性，建议每月对消防设备电源监控系统进行一次全面检查，包括电源线路、传感器、报警装置等。
2. 清洁保养：使用干净的软布定期擦拭设备表面，避免灰尘和污垢积累，确保通风散热良好。
什么项目需要设置消防电源监控系统
什么项目需要设置消防电源监控系统问什么项目需要设置消防电源监控系统？答在《民用建筑电气设计标准》GB51348-2019还没有实施之前，消防设备电源监控系统的设置要求并不是特别明确，一般是依据以下规范确定：《消防控制室通用技术要求》GB25506-20103.1 消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备，或具有相应功能的组合设备。
《建筑设计防火规范》GB50016-2014（2018年版）8.1.7 设置火灾自动报警系统和需要联动控制的消防设备的建筑(群)应设置消防控制室。
根据GB25506可知消防控制室内应包含消防电源监控器，根据GB50116可知设置了火灾报警系统和需要联动控制消防设备的建筑（群）需要设置消防控制室，但是单凭消防控制室技术要求的规范文件来判断是否设置消防电源监控系统其实并没有足够说服力。
不过《民用建筑电气设计标准》GB51348-2019将此问题进一步明确了，可以看下如下条款：《民用建筑电气设计标准》GB51348-201913.3.8 设有消防控制室的建筑物应设置消防电源监控系统，其设置应符合下列要求：1 消防电源监控器应设置在消防控制室内，用于监控消防电源的工作状态，故障时发出报警信号。
2 消防设备电源监控点宜设置在下列部位：1)变电所消防设备主电源、备用电源专用母排或消防电源柜内母排；2)为重要消防设备如消防控制室、消防泵、消防电梯、防排烟风机、非集中控制型应急照明、防火卷帘门等供电的双电源切换开关的出线端；3)无巡检功能的EPS应急电源装置的输出端；4)为无巡检功能的消防联动设备供电的直流24V电源的出线端。
因此，在确定是否需要设置消防设备电源监控系统时，可以依据本建筑（群）是否设置消防控制室来确定是否需要设置消防电源监控系统，不过民标13.3.8条第2款中提到该系统应对非集中控制型应急照明电源进行监测值得商榷。

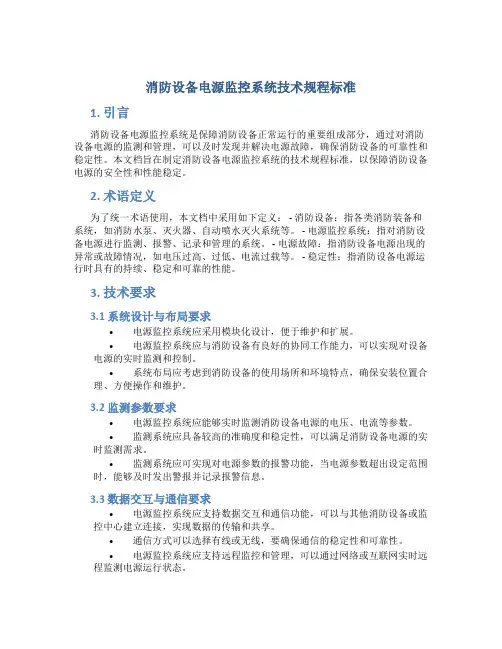

消防设备电源监控系统技术规程标准
消防设备电源监控系统技术规程标准1. 引言消防设备电源监控系统是保障消防设备正常运行的重要组成部分，通过对消防设备电源的监测和管理，可以及时发现并解决电源故障，确保消防设备的可靠性和稳定性。
本文档旨在制定消防设备电源监控系统的技术规程标准，以保障消防设备电源的安全性和性能稳定。
2. 术语定义为了统一术语使用，本文档中采用如下定义： - 消防设备：指各类消防装备和系统，如消防水泵、灭火器、自动喷水灭火系统等。
- 电源监控系统：指对消防设备电源进行监测、报警、记录和管理的系统。
- 电源故障：指消防设备电源出现的异常或故障情况，如电压过高、过低、电流过载等。
- 稳定性：指消防设备电源运行时具有的持续、稳定和可靠的性能。
3. 技术要求3.1 系统设计与布局要求•电源监控系统应采用模块化设计，便于维护和扩展。
•电源监控系统应与消防设备有良好的协同工作能力，可以实现对设备电源的实时监测和控制。
•系统布局应考虑到消防设备的使用场所和环境特点，确保安装位置合理、方便操作和维护。
3.2 监测参数要求•电源监控系统应能够实时监测消防设备电源的电压、电流等参数。
•监测系统应具备较高的准确度和稳定性，可以满足消防设备电源的实时监测需求。
•监测系统应可实现对电源参数的报警功能，当电源参数超出设定范围时，能够及时发出警报并记录报警信息。
3.3 数据交互与通信要求•电源监控系统应支持数据交互和通信功能，可以与其他消防设备或监控中心建立连接，实现数据的传输和共享。
•通信方式可以选择有线或无线，要确保通信的稳定性和可靠性。
•电源监控系统应支持远程监控和管理，可以通过网络或互联网实时远程监测电源运行状态。
3.4 报警与记录要求•电源监控系统应设有报警功能，当监测到电源故障或异常情况时，能够及时发出警报并通知相关人员。
•系统应具备记录功能，可记录电源参数的历史数据和报警信息，以便后期分析和处理。
3.5 维护与管理要求•电源监控系统应具备远程维护和管理功能，可以通过网络进行系统升级和参数配置。
消防电源监控系统工作原理
消防电源监控系统工作原理
消防电源监控系统通过对消防电源进行实时监测和管理，帮助确保消防电源的正常运行和安全可靠。
其工作原理如下：
1. 传感器监测：消防电源监控系统安装了多个传感器，用于实时监测消防电源的电压、电流、温度等参数。
传感器能够快速感知消防电源是否存在异常情况。
2. 数据采集：传感器将监测到的消防电源参数转化为电信号，并通过数据采集模块采集和处理这些信号。
数据采集模块能够快速准确地采集到传感器发送的数据。
3. 数据传输：采集到的数据通过有线或无线通信方式传输给消防电源监控系统的主控制器。
主控制器作为系统的核心，对数据进行整合和分析。
4. 数据分析：主控制器接收到数据后，通过内置的算法和逻辑进行数据分析。
它能够快速判断消防电源是否出现异常，如电流过大、电压波动等，并生成警报信号。
5. 警报通知：当消防电源出现异常时，主控制器将发出警报信号，以提醒相关人员及时处理。
警报信号可以通过声音、光线或者手机短信等形式传达给用户。
6. 远程监控：消防电源监控系统还可以通过网络连接实现远程监控。
用户可以通过电脑、手机等终端设备随时随地查看消防电源的实时状态和历史数据，及时了解消防电源的运行情况。
通过以上工作原理，消防电源监控系统能够对消防电源进行全天候实时监测，提前发现和预防潜在的故障和隐患，保证消防电源在火灾等紧急情况下可靠供电，确保消防系统的正常运行和安全性。
消防电源监控系统调试方法
消防电源监控系统调试方法一、调试目标和原则1.1 调试目标消防电源监控系统是保障消防设备正常运行的重要组成部分，因此调试工作的目标是确保系统能够稳定可靠地运行，及时发现和解决潜在问题，提高系统的可靠性和安全性。
1.2 调试原则在进行消防电源监控系统的调试工作时，需遵循以下原则： 1. 安全第一，确保调试过程中不会对现场和人员造成危害； 2. 先易后难，分步骤进行调试，逐步解决问题； 3. 实用有效，结合实际情况制定调试方案，尽量减少不必要的工作； 4. 记录完整，及时记录调试过程中的问题、解决方法和结果，便于后续维护和改进。
二、调试准备2.1 硬件准备1.检查消防电源监控设备的连接和布线，确保接线正确并稳定；2.确保监控系统所需的电源供应稳定可靠；3.确认各设备（如传感器、报警器等）与监控系统的连接完好。
2.2 软件准备1.准备相应的调试工具软件，如监控系统的调试软件、串口调试助手等；2.安装并配置相应的驱动程序和依赖库；3.确保监控系统的软件已经配置完成，并进行必要的初始化设置。
2.3 调试人员准备1.组织专业的调试人员参与，确保具备相关知识和技能；2.召集相关人员共同参与，如系统设计人员、安装人员等；3.检查调试人员所需的个人防护装备，如防静电手套、防护眼镜等。
三、调试步骤和方法3.1 硬件调试1.检查传感器和报警器的接线，并使用万用表等仪器检测线路是否正常；2.逐个连接监控设备，确认连接是否正确并稳定；3.进行设备的功能测试，验证其工作状态是否正常；4.在消防装置正常工作、报警器响起的情况下，检查监控系统是否能够正常接收并显示报警信号。
3.2 软件调试1.运行监控系统调试软件，检查各个模块的初始化状态；2.配置监控系统的相关参数，如报警阈值、报警方式等；3.按照设定的测试用例，逐一测试系统的各项功能；4.模拟报警情况，检查系统是否能够正确识别并进行相应处理。
3.3 整体调试1.结合现场实际情况，模拟各种报警场景，检验系统的稳定性和可靠性；2.检查系统的容错性，如网络中断或断电时的处理能力；3.测试系统的报警通知功能，包括声光报警、短信报警等。
消防电源监控系统施工方案
消防电源监控系统施工方案
目录
1. 系统概述
1.1 功能介绍
1.2 系统架构
2. 施工准备
2.1 设备采购
2.2 现场准备工作
3. 系统安装
3.1 电源监控设备安装
3.2 数据线布置
4. 系统调试
4.1 测试设备连接
4.2 系统联网调试
5. 系统验收
5.1 系统功能测试
5.2 系统性能评估
6. 运维管理
6.1 系统维护
6.2 远程监控
7. 总结与展望
系统概述
消防电源监控系统是独立于消防设备以及其他电源系统的，能够实时监测消防电源设备的运行状态、电池电量、供电情况等信息，确保消防设备随时处于正常工作状态。
施工准备
在进行系统施工前，需要事先准备好各类电源监控设备，并进行现场勘察和准备工作，包括确定设备安装位置、布置数据线等。
系统安装
安装过程中需严格按照设备安装要求进行操作，确保设备连接正确、接线牢固，同时合理布置数据线，保证监控系统的稳定运行。
系统调试
安装完成后，需要对系统进行调试，测试设备连接是否正常，进行系统联网调试，确保监控系统能够正常工作。
系统验收
完成调试后，对系统进行功能测试和性能评估，验证系统的准确性和稳定性，以确保系统能够正常投入使用。
运维管理
系统投入使用后，需进行定期的系统维护和管理，保持系统的良好状态，并通过远程监控技术实现对系统的远程管理和监控。
总结与展望
通过对消防电源监控系统的施工方案介绍，使施工方面有更清晰的了解，希望未来能够通过不断的技术升级和改进，为消防安全提供更全面的保障。
消防电源监控系统规范要求
消防电源监控系统规范要求1. 引言消防电源监控系统是指用于监控消防设备电源供应状态的一种系统。
它主要用于确保消防设备在紧急情况下能够正常工作，保障人身财产安全。
针对消防电源监控系统，制定相应的规范要求，对于确保系统的质量和安全具有重要意义。
本文档旨在明确消防电源监控系统的规范要求，包括设备选型、安装标准、操作要求等方面的内容，以便确保消防电源监控系统的正常运行和监测。
2. 设备选型2.1 主机设备消防电源监控系统的主机设备是整个系统的核心组成部分，负责监控电源状态、传输数据以及进行告警处理。
主机设备应具备以下特点：•具备数据采集的能力，能够实时监测消防设备的电源状态；•具备稳定可靠的通信传输功能，保障数据的实时传输；•具备高可靠性和稳定性，能够在突发情况下正常运行。
2.2 传感器设备传感器设备用于对消防设备的电源进行实时监测和采集。
传感器设备应具备以下特点：•具备高精度的电源参数测量能力，如输入电压、电流、功率等参数；•具备稳定可靠的通信传输功能，保障数据的准确传输；•具备一定的防水、防尘能力，以适应不同的环境条件。
3. 安装标准3.1 主机设备安装主机设备应安装在消防电源监控系统管控中心，确保设备的安全和可靠。
具体安装要求如下：•主机设备应固定在防潮、防尘的机柜中；•主机设备与电源的连接应符合相关电气安全标准；•主机设备应与传感器设备进行有效的连接，确保数据的准确传输。
3.2 传感器设备安装传感器设备应安装在各个消防设备的电源输入端，实时采集电源参数。
具体安装要求如下：•传感器设备应固定在安全可靠的位置，以确保准确测量电源参数；•传感器设备应与消防设备的电源进行有效的连接，确保数据的准确传输；•传感器设备应定期进行校准和维护，保证测量的准确性。
4. 操作要求4.1 系统运行操作消防电源监控系统的运行操作应遵循以下要求：•系统的运行操作应由经过专门培训的人员进行，确保操作的正确性；•操作人员应熟悉消防电源监控系统的相关知识，能够快速处理系统故障；•在系统运行过程中，应及时记录相关数据，方便后期分析和处理。
消防设备电源监控系统
THANKS
感谢观看
04
消防设备电源监控系统设计与安 装
设计原则与标准
01
独立性
系统应独立于其他电气系统，以确 保对消防设备的可靠监控。
兼容性
系统应兼容各类消防设备，以满足 不同场所的监控需求。
03
02
实时性
系统应能实时监测消防设备电源的 工作状态，及时发现异常。
扩展性
系统应具备良好的扩展性，以适应 未来消防设备的发展和变化。
应用领域
广泛应用于商场、医院、学校、车站、机场等人员密集场所的消防设备电源监 测，确保消防设备在紧急情况下能够迅速启动并发挥应有的作用。
系统发展历程与趋势
发展历程
消防设备电源监控系统的发展经历了从传统的人工巡检到自动化监测的演变过程，随着技术的不断发展，系统的 功能和性能也在不断完善和提高。
发展趋势
信号处理与传
信号调理
传感器采集到的原始信号经过放大、 滤波等处理，转换成适合传输的信号。
通信协议
系统采用标准的通信协议，如 Modbus、CAN等，实现数据的高 速、可靠传输。
数据格式化
传输的数据经过格式化处理，包括数 据打包、加密等，确保数据的安全性 和准确性。
抗干扰能力
系统具备抗电磁干扰、防雷击等防护 措施，确保在复杂环境中稳定运行。
未来，消防设备电源监控系统将朝着更加智能化、网络化、集成化的方向发展，能够实现更加全面、实时的监测 和更加高效、准确的故障诊断和处理。同时，随着物联网技术的不断发展，消防设备电源监控系统将与物联网技 术相结合，实现更加广泛的应用和更加高效的管理。
02
消防设备电源监控系统组成
监控单元
监控单元是消防设备电源监控系统的核心，负责收集、处理和显示传感器采集的数 据，对消防设备的电源状态进行实时监控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防电源监控系统
消防设备电源监控系统是依据由中国建筑标准设计研究院、上海安科瑞电气股份有限公司等单位主编国家标准《消防设备电源监控系统》，针对消防设备的电源进行实时监控的系统。
通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。
此监控系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。
实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。
消防设备电源监控系统图
系统组成
系统由监控主机、中继器、监控模块和传输缆线组成。
监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。
监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。
监控模块分为三大类：M1模块
表示电源监控模块，用于监测电源的电压、电流；M2模块表示剩余电流监控模块，用于监测供电回路的剩余电流值；M3模块兼具以上M1和M2的功能，可以同时监测电源的电压、电流及剩余电流。
监控主机与监控模块的通信线路采用总线型连接方式。
监控模块选型表
◆电源监控模块
型号
电源监控模块（M1)
◆剩余电流监控模块
型号功能
剩余电流监控模块（M2）
ARCM100-Z ARCM200-J1 ARCM200-J4 ARCM300-J1 ARCM300-J4
显示方式液晶显示数码管显示数码管显示液晶显示液晶显示安装方式嵌入式嵌入式嵌入式导轨式导轨式
外形尺寸
面框
(mm)
120*120 96*48 96*48 ——开孔
（mm)
108*108 91*44 91*44 ——
电力测量三相电流、
电压、有功
功率、无功
功率、功率
因数、频率；
四象限电能
计量、基波、
总谐波电能
计量
————
剩余电流1剩余电流1剩余电流1类
0.4KV电压等级TN-C-S、TN-S及局部TT系统 电源及剩余电流监控模块
型号功能电源及剩余电流监控模块（M3) ACM3-X/ULMKC-90L
显示方式液晶显示
安装方式主体模块柜内导轨式安装，显示模块面板嵌入式安装
外形尺寸（mm) 面框90*70，开孔86*66 测量参数三相电流、三相电压、剩余电流
额定电流规格（A) 32,63,125,160,225,315,400,500,630,800,1250
继电器输出常开触点，作用于报警，报警1瞬时动作，报警2延时5S（可
调）动作
输入信号电流0~10A直接接入，10A以上互感器接入电压AC 0~690V。
