初中物理 电学中最值问题分析与例题解答

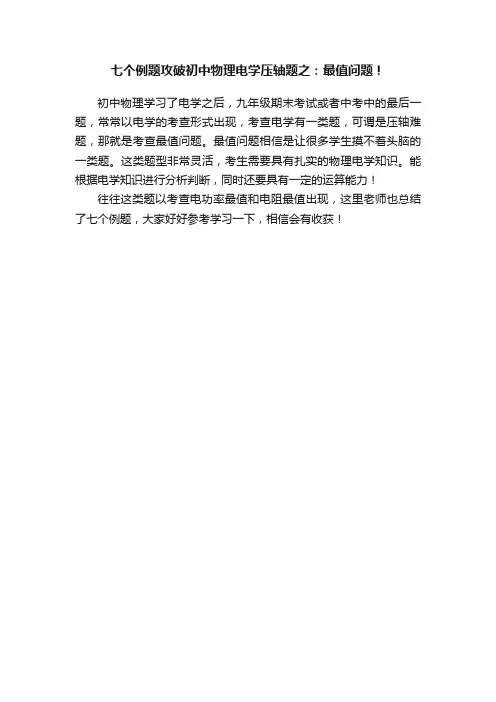

七个例题攻破初中物理电学压轴题之：最值问题！
七个例题攻破初中物理电学压轴题之：最值问题！
初中物理学习了电学之后，九年级期末考试或者中考中的最后一题，常常以电学的考查形式出现，考查电学有一类题，可谓是压轴难题，那就是考查最值问题。
最值问题相信是让很多学生摸不着头脑的一类题。
这类题型非常灵活，考生需要具有扎实的物理电学知识。
能根据电学知识进行分析判断，同时还要具有一定的运算能力！
往往这类题以考查电功率最值和电阻最值出现，这里老师也总结了七个例题，大家好好参考学习一下，相信会有收获！。
电功率最大值、最小值问题(带答案解析)
电功率最大最小值问题一、电路总电功率最大问题1.如图所示，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R0上标有“50Ω，0.5A”的字样，电流表A的量程为0～0.6A，电压表V的量程为0～15V。
当开关S打到1位置且滑片P在A端时，电压表的示数为8V；当开关S打到2位置且滑片P在中点时，滑动变阻器R0的功率为P0=4W，求：（1）电源电压U；（2）定值电阻R1的阻值；（3）当电路接通时，在确保电路元件安全的前提下，试讨论何时电路的总功率最小，最小功率是多少；何时电路的总功率最大，最大功率又是多少？2.如图甲所示，电源两端电压不变。
R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。
求：（1）滑动变阻器的最大阻值；（2）R1的阻值和电源电压；（3）求此电路的最大电功率。
3.如图甲所示的电路中，R为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图象如图乙，下列说法正确的是（）A．R的阻值增大，电流表与电压表的示数都变小B．电源电压为12V C．当电流为0.6A时，1s内电路消耗的电能为21.6J D．R两端的电压变化范围为6V～18V4．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（）A．R1的阻值为20ΩB．R2的最大阻值为50ΩC．电源电压为5V D．该电路消耗的最大电功率为0.9W5.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图象如图乙所示。
（1）图乙中（填“dc”或“ec“）表示电压表V2的示数随电流表示数变化的图象。
（2）该过程中电路消耗的总功率最大值为W。
6.如图所示的电路，电源电压U=4.5V且保持不变，R1=5Ω，R2标有“50Ω0.5A”字样的滑动变阻器，电流表的量程为0﹣0.6A，电压表的量程为0～3V，则：（1）在接入电路之前，滑动变阻器R2两端允许加载的最大电压是多少？（2）电路的最大总功率为多少？（3）为了保护电路，滑动变阻器接入电路的电阻值的变化范围是怎样的？7. 如图所示电路，电源电压不变，小灯泡标有“6V 3W “字样，闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P 1；当滑片P 移至某一端点时，电流表示数为0.3A ，电压表示数变化了3V ，此时滑动变阻器消耗的功率为P 2，且P 1：P 2=5：6．下列判断正确的是（ ）A ．滑动变阻器的最大阻值为10ΩB ．电路允许消耗的最大功率为4.5WC ．小灯泡正常发光时，滑片P 位于滑动变阻器中点位置D ．滑动变阻器消耗的功率由P 1变为P 2的过程中，小灯泡消耗的功率变化了0.6W二、串联电路中某用电器的电功率最大问题1.如图所示电路，电源电压保持6V 不变，R 1是定值电阻，R 2是最大阻值为50Ω的滑动变阻器。
初中电学最大(小)值计算问题初探
３. 解决思路:根据条件分析在什么情况下可能出现最大
( 小) 电流、最大( 小) 电压、最( 小) 大功率等极值ꎮ
４. 解题步骤:明白上述关系后ꎬ结合该条件下电路图ꎬ联
系串并联电路的电流、电压电阻、功率和相关电学计算公式
求解ꎮ
三、 求电学最大( 小) 值策略
１. 串联电路中的最大电流 Ｉ ｍａｘ :对比用电器额定电流与
４. 总功率变化范围ꎮ
①移动 ｐ 增大 Ｒ２ ꎬ且当电压表读数 Ｕ２ｍａ ｘ ＝ ３Ｖ 时:
Ｕ１ ＝ Ｕ－Ｕ２ｍａｘ ＝ ４.５Ｖ－３Ｖ ＝ １.５Ｖ
电流表读数:Ｉ ｍｉｎ ＝ Ｕ１ / Ｒ１ ＝ １.５Ｖ / ５Ω ＝ ０.３Ａ<０.５Ａ
Ｐ 总ｍｉｎ ＝ Ｉ ｍｉｎ Ｕ ＝ ０.３Ａ×４.５Ｖ ＝ １.３５Ｗ
衡的 图 像 及 溶 解 平 衡 的
特征有哪些?
特征:逆、等、定、动、变
建立
淀溶解 的 速 率 和 沉 淀 生
成的速率相等时ꎬ形成溶
质的饱和溶液ꎬ达到平衡
状态ꎬ这种平衡称为沉淀
溶解平衡ꎮ
环节五 整理
学生活动
【 练习 １】 书写碘化银、氢
氧化镁溶解平衡的方程式
得到通式:
ＭｍＮｎ( ｓ)
ｍＭ ｎ＋ ( ａｑ)
＋ｎＮ ｍ－( ａｑ)
请各 位 同 学 完 成 溶 解 平
( Ｒ２ｍａｘ ) 决定( 应同时考虑电压表是否超过量程) ꎮ 则有:
Ｒ 总ｍａｘ ＝ Ｒ Ｌ ＋Ｒ２ｍａｘ
Ｉ ｍｉｎ ＝ Ｕ 电源 / Ｒ 总ｍａ
Ｐ 总ｍｉｎ ＝ Ｕ 电源 Ｉ ｍｉｎ
Ｕ２ｍａｘ ＝ Ｉ ｍｉｎ Ｒ２ｍａｘ
３. 滑动变阻器所分最大电压 Ｕ２ｍａｘ :由电压表的量程决
2021年中考物理试题分类汇编之电学最值(取值范围)问题
在电学计算中，求变阻器的阻值范围、电表示数转变范围、功率的最值问题等等，往往难度较大，本文从几十套2021年中考真题中精选，花了不少时间编辑和校对，含解析，适合培优用。
2021年中考物理试题分类汇编—电学最值问题一、（2021攀枝花）如下图，滑动变阻器的最大阻值为30Ω．当开关S1、S2断开，S3闭合，滑片P位于滑动变阻器的中点时，变阻器消耗的电功率为4.8W．开关S1、S2、S3都闭合，滑动变阻器的滑片P在a端时电流表读数为I1；P在b端时电流表读数为I2．已知：I2﹣I1=0.4A，定值电阻R1和R2阻值相差5Ω．求：（1）电源电压；（2）R2的阻值；（3）电路在何种状态下消耗的功率最小？最小功率为多少？【解析】依如实物图画出电路图如下图：（1）由图当S1、S2断开，S3闭合，电路中只有R3相当于一个定值电阻连入电路，依照P=，电源电压：U===12V；（2）由图S1、S2、S3都闭合，P在a端时R2、R3并联，依照并联电路特点和欧姆定律得：I1=+，S1、S2、S3都闭合，P在b端时R1、R3并联，I2=+，由题，I2﹣I1=0.4A，因此I2﹣I1=﹣=0.4A，即：﹣=0.4A…①因为I2＞I1，因此R2＞R1，由题R1和R2阻值相差5Ω，即：R2﹣R1=5Ω…②解①②得：R1=10Ω，R2=15Ω；（3）依照P=，电压必然，依照电路图，由三个电阻的大小关系可知，当S1闭合，S2、S3都断开，滑片P在a端时，R1与R3串联电路中电阻最大，电路消耗的功率最小，电路消耗的最小功率为：P最小===3.6W．答：（1）电源电压为12V；（2）R2的阻值为15Ω；（3）电路在S1闭合，S2、S3都断开，滑片P在a端时消耗的功率最小，最小功率为3.6W．二、（2021达州）如下图，电源电压恒为6V，灯L标有“6V2W”字样（灯丝电阻不变），R1=36Ω，电流表量程为0～0.6A，电压表量程为0～3V，当S1、S2都断开且滑动变阻器R2的滑片P在中点时，电流表示数为0.2A．求：（1）R2的最大阻值；（2）当S1、S2都闭合时，电流表、电压表的示数；（3）当S1、S2都断开时，在电路处于平安工作状态下，电路消耗的功率范围．【解析】（1）灯L的电阻R L===18Ω，依照欧姆定律I=可得，总电阻R===30Ω，当S1、S2都断开且滑动变阻器R2的滑片P在中点时，滑动变阻器R2与灯L串联，依照串联电路的总电阻等于各分电阻之和，即R=R L+，那么滑动变阻器的最大阻值R2=2（R﹣R L）=2×（30Ω﹣18Ω）=24Ω．（2）当S1、S2都闭合时，现在电阻R1与灯L并联，滑动变阻器R2被短路，因为电压表测量滑动变阻器R2两头的电压，因此电压表示数为0．依照并联电路各支路两头的电压都相等，即U1=U L=U=6V，通过电阻R1的电流I1===A，通过灯L的电流I L===A，干路电流I总=I1+I L=A+A=0.5A，即电流表的示数为0.5A．（3）当S1、S2都断开时，滑动变阻器R2与灯L串联，电流表测电路中的电流，电压表测量滑动变阻器R2两头的电压，依照P=可知，当滑动变阻器R2的滑片P在最左端时，电路中的总电阻最小时，电路消耗的功率最大，现在电路中只有灯L且正常发光，通过灯L的电流I L===A＜0.6A，电路消耗的最大功率P最大=P额=2W；当电压表的示数为3V时，滑动变阻器许诺接入的电阻最大，电路中的总电阻最大，电路消耗的功率最小，现在灯泡两头的电压U′=U﹣U V=6V﹣3V=3V，电路中的电流I′===A，电路消耗的最小功率P 最小=UI ′=6V ×A=1W ；当S 1、S 2都断开时，在电路处于平安工作状态下，电路消耗的功率范围为1W ～2W ． 答：（1）R 2的最大阻值为24Ω；（2）当S 1、S 2都闭合时，电流表、电压表的示数别离为0.5A 、0V ；（3）当S 1、S 2都断开时，在电路处于平安工作状态下，电路消耗的功率范围为1W ～2W ．3、（2021巴中）如图15所示的电路中，电源电压U =3V ，R 1=3Ω，R 2=2Ω。
巧解初中物理电学中的“最值”问题
0.
6A，所以最小总电阻
Ｒ min
=
U Imax
=
9V 0. 6A
=
15Ω.
所以 Ｒ2 的 最 小 值 Ｒ2min = Ｒmin － Ｒ1 = 15Ω － 3Ω
= 12Ω.
作者简介： 侯利民（ 1997 － ） ，男，甘肃天水人，本科，中学一级教师，研究方向： 初中物理解题以及课堂教学方法的研究 .
电压表量程 0 ～ 3V. 为了不使电流表，
电压 表 损 坏，求 滑 动 变 阻 器 的 取 值
范围 .
思路点拨 （ 1） Ｒ1 和 Ｒ2 是串联关系； （ 2） 电流表测量串联电路中的电流，电压表测量
Ｒ1 两端的电压； （ 3） 电流表示数变大时，电压表示数也变大 .
解析 根据题意可知电路中最大电流是 Imax =
关键词： 初中电学； 滑动变阻器最值； 电功率最值
在初中物理教学中，发现大部分学生对电学内容 感到最头疼，尤 其 是 涉 及 到 应 用 欧 姆 定 律，电 功 率 来 解决“最值”问题，更是束手无策 . “最值”这一类题 型，就是依据 题 中 相 关 已 知 条 件，确 定 符 合 题 意 的 最 大值或最小值 .
路的总电阻
Ｒ总
=
U Imax
=
4. 0.
5V 5A
= 9Ω，所以滑动变阻器
的最小值 Ｒmin = Ｒ总 － Ｒ1 = 9Ω － 5Ω = 4Ω.
滑动变阻器取最大值时，电路中电流最小，Ｒ2 的
两端电压最大，但是不能超出电压表的量程 . 所以滑
动变阻器两端最大电压 Umax = 3V 时，Ｒ1 两端的电压 U1 = U － Umax = 4. 5V － 3V = 1. 5V.
初中物理 电学中最值问题分析与例题解答
电学中最值问题分析与例题解答最值是指某个物理量的最大值或最小值，也可理解为物理量的变化范围问题。
例如：两个电阻R1=10Ω、R2=30Ω。
⑴要使它们连入电路中总电阻值最大，则将两个电阻串联时，根据串联电路中等效总电阻的计算公式R= R1+ R2可求出最大电阻为40Ω，此时电路中总电流最小，电路中总功率也最小。
⑵若要使它们连入电路中总电阻最小，此时将两个电阻并联。
根据并联电路中等效总电阻的计算公式。
可求出最小电阻为7.5Ω，此时电路中总电流最大，电路中总功率也最大。
因此电学中最值问题一般是电阻变化，引起电路中电流、电功率等物理量的变化。
另外有用电器安全电压或电流和电表的量程确定有关最值问题。
以下两例的解答，希望给同学解答此类物理试题时以借鉴。
同时我还选择几个习题让同学们加以练习。
例1.“赛龙舟”是端午节里的传统节目。
小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。
她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如图4所示电路。
当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变，不考虑灯丝电阻的变化)。
求：（1）两灯都正常发光时电流表的示数为多少?（2）该电路中最大电功率和最小电功率分别为多少?解析：(1)由公式可计算两灯的额定电流：；当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，红灯和绿灯并联且正常发光∴，电源电压U=U 额=12V(2)由公式可知，R最小时功率最大，两灯泡并联且滑片P在b端时电路的总电阻最小，此时两灯正常发光，电路中最大电功率为：：R最大时功率最小：；当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时：。
电路中最小电功率为：。
例2.小刚设计了一种小鸡孵化器的电路模型，如图5所示，在一般情况下，只需灯光照明，温度较低时，则需要加热。
电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω 3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样。
2023年中考物理电学量最值与范围计算题精炼(含答案和解析)
2023年中考物理电学量最值与范围计算题精炼1．如图所示，电源电压为6V ，定值电阻R 2＝10Ω，若电流表的量程为0~0.6A ，电压表的量程为0~3V ，滑动变阻器上标有“20Ω 0.4A ”字样（滑动变阻器的最大电阻为20Ω，允许通过的最大电流为0.4A ），当只闭合S 与S 1，滑片移到b 端时，电流表示数为0.15A 。
求：（1）R 1的阻值；（2）当只闭合S 与S 1时，移动滑片电流表示数为0.2A ，滑动变阻器连入电路的阻值； （3）当只闭合S 与S 2时，在保证电路安全的前提下，求滑动变阻器的取值范围。
【答案】（1）20Ω；（2）10Ω；（3）5Ω~10Ω【解析】（1）由电路图可知，只闭合S 与S 1，滑片移到b 端时，定值电阻R 1与滑动变阻器的最大阻值串联，电流表测量电路电流，电压表测量滑动变阻器两端电压，由欧姆定律可得，此时电路中的总电阻为6V 40Ω0.15AU R I === 因串联电路的总电阻等于各分电阻之和，所以定值电阻R 1的阻值为104020=20R R R =-=Ω-ΩΩ（2）当只闭合S 与S 1时，移动滑片电流表示数为0.2A ，此时电路的总电阻为''6V 30Ω0.2A U R I === 故可知此时滑动变阻器接入电路的阻值为''013020=10R R R =-=Ω-ΩΩ（3）只闭合S 与S 2时，定值电阻R 2与滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端电压，因电流表量程为0~0.6A ，滑动变阻器允许通过的最大电流为0.4A ，为了确保电路安全，则电路最大电流为0.4A ，则由欧姆定律可知，此时电路的总电阻为''6V 15Ω0.4A U R I ===总大 则滑动变阻器接入电路的最小阻值为'21510=5R R R =-=Ω-ΩΩ滑小总由电压表量程可知，当电压表示数为3V 时，此时滑动变阻器接入电路的阻值最大，因串联电路两端电压等于各部分电路两端电压之和，所以定值电阻R 2两端电压为 2V 6V 3V=3V U U U =-=-由欧姆定律得电路中的最小电流为223V 0.3A 10ΩU I R ===小 因串联电路电流处处相等，所以滑动变阻器接入电路的最大阻值为V 3V 10Ω0.3AU R I ===滑大小 故滑动变阻器接入电路的阻值范围为5Ω~10Ω。
电学压轴题之最值问题
电学压轴题之最值问题1、如图17所示，L 上标有“6 V 3 W ”字样，电流表量程为0~0.6 A ，电压表量程为0~15 V ，变阻器R 的最大电阻为100 Ω。
只闭合S1，滑片置于a 点时，变阻器连入电路中的电阻为Ra ，电流表示数为Ia 。
只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示 ；当滑片置于b 点时，电压表示数Ub = 8 V ，电流表示数为Ib 。
已知Ra ∶R0 = 12∶5，Ia ∶Ib = 3∶5。
（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。
2、生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V 的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。
已知R1=10Ω，R2=30Ω，请计算:（1）S1、S2断开，S3闭合时，电路中的电流是多少?（2） S1断开，S2、S3闭合时，通电5min 电路消耗的电能是多少?（3）该电路的最大功率和最小功率之比是多少?U U max 图18S 图173、如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S ．（1）当开关S1、S2都闭合，滑动变阻器的滑片P 移到最右端时，电流表的读数为1.7A ，小灯泡恰能正常发光，求滑动变阻器的最大阻值。
（2）当开关S1、S2都断开，滑动变阻器的滑片P 在最右端，求电流表的读数和滑动变阻器消耗的电功率。
4、“赛龙舟”是端午节里的传统节目。
小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。
她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如图电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学中最值问题分析与例题解答
最值是指某个物理量的最大值或最小值，也可理解为物理量的变化范围问题。
例如：两个电阻R1=10Ω、R2=30Ω。
⑴要使它们连入电路中总电阻值最大，则将两个电阻串联时，根据串联电路中等效总电阻的计算公式R= R1+ R2可求出最大电阻为40Ω，此时电路中总电流最小，电路中总功率也最小。
⑵若要使它们连入电路中总电阻最小，此时将两个电阻并联。
根据并联电路中等效总电阻的计算公式。
可求出最小电阻为7.5Ω，此时电路中总电流最大，电路中总功率也最大。
因此电学中最值问题一般是电阻变化，引起电路中电流、电功率等物理量的变化。
另外有用电器安全电压或电流和电表的量程确定有关最值问题。
以下两例的解答，希望给同学解答此类物理试题时以借鉴。
同时我还选择几个习题让同学们加以练习。
例1.“赛龙舟”是端午节里的传统节目。
小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。
她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω2A”的滑动变阻器等元件设计了如图4所示电路。
当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变，不考虑灯丝电阻的变化)。
求：
（1）两灯都正常发光时电流表的示数为多少?
（2）该电路中最大电功率和最小电功率分别为多少?
解析：(1)由公式可计算两灯的额定电流：
；
当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，红灯和绿灯并联且正常发光
∴，电源电压U=U额=12V
(2)由公式可知，R最小时功率最大，两灯泡并联且滑片P在b端时电路的总电阻最小，此时两灯正常发光，电路中最大电功率为：：R最大时功率最小：
；当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时：。
电路中最小电功率为：。
例2.小刚设计了一种小鸡孵化器的电路模型，如图5所示，在一般情况下，只需灯光照明，温度较低时，则需要加热。
电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样。
（1）灯泡正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值。
（3）S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值。
解析：（1）∵U L=12V，P L=3W，
∴灯泡L正常工作时的电流为：。
（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，则此时灯泡两端的电压为U L=12V，而电源电压为
U=72V。
∴电阻R1两端的电压为：，灯泡L正常工作时的电流为0。
25A，此时电路中的电流为0.25A。
∴电阻R1的阻值为：。
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，电源电压为U=72V，则，而滑动变阻器的最大电阻为R最大=200Ω，∴R2消耗电功率的最小值为：。
∴此时通过R1的电流为：
，
电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A。
∴通过R2的最大电流为：，R2消耗电功率的最大值为：。
练习题：
1. 定值电阻R1标有“10Ω 2A”，R2标有“50Ω 0．5A”的字样。
若将它们并联使用，允许加在它们两端电压的最大值
是V；若将它们串联使用，允许加在它们两端电压的最大值是 V。
2. 如图1a 所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图像如图1b所示。
则下列判断正确的是（）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
3.如图2甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安～0.4安之间时电子元件均能正常工作。
若通过此电子元件的电流与其两端电压的关系如图2乙所示，则下列判断正确的是（）
A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1 D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧～70欧
4.如图4甲所示电路，电源电压不变，滑动变阻器的滑片P从a 端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图3乙所示。
问：
⑴电源电压为多少？
⑵当R2为10Ω时，电压表的示数是多少？
⑶当电压表示数为2V时，R1的阻值是多少？
⑷滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
⑸滑动变阻器的滑片P在滑动过程中，变阻器的最大功率是多大？
5. 如图4所示是利用压敏电阻的特性来测算压力大小的电路装置，其构造有托盘、压力传感器R，电流计G（量程600mA），托盘质量忽略不计。
⑴该压敏电阻随压力的变化关系式为：R=100-20F（F和R的单位分别是N和Ω），当不称重时，电路的电阻是______Ω，此时电流计示数是60mA，则电源电压为_____V；
⑵某次测量一物体，电流计示数为500mA，可知该物体对托盘的压力是_____N，已知该物体与托盘的接触面积为4cm2，它对托盘的压强是_____Pa；
⑶在电路中串联定值电阻可以起到保护电路的作用，如图5所示。
当电阻R′接入后，该装置所测的压力范围将_____（填“变大”、“变小”或“不变”）。
6. 如图6所示，电源电压保持12V不变，L是标有“12V 6W”的小灯泡，其电阻不随温度变化，R=20Ω。
⑴当S、S1闭合、S2断开，且P位于滑动变阻器R0的中点时，电流表示数为0.4A。
求滑动变阻器R0的最大阻值。
⑵当S、S1、S2都闭合，且P位于a端时，求电流表的示数。
⑶要使电路中的总功率最小，请指出开关S、S1、S2的开闭情况和滑片P的位置，并求出此时的最小功率。
安庆石化一中江能文
2015.1.5
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，
供参考，感谢您的配合和支持）。
