房屋建筑工程结构实体质量检测方案

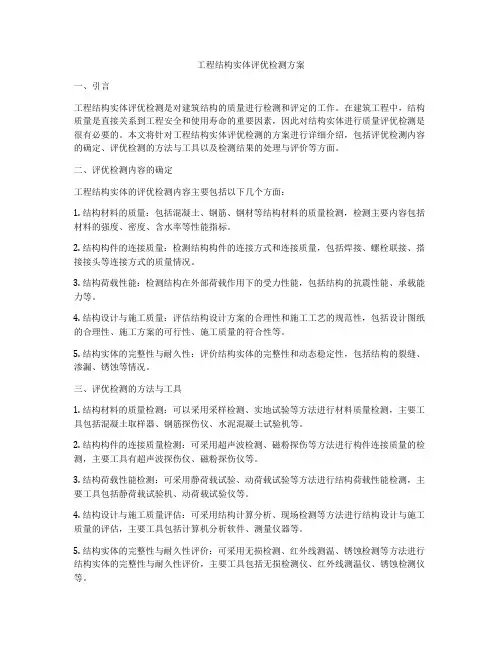

工程结构实体评优检测方案
一、引言工程结构实体评优检测是对建筑结构的质量进行检测和评定的工作。
在建筑工程中，结构质量是直接关系到工程安全和使用寿命的重要因素，因此对结构实体进行质量评优检测是很有必要的。
本文将针对工程结构实体评优检测的方案进行详细介绍，包括评优检测内容的确定、评优检测的方法与工具以及检测结果的处理与评价等方面。
二、评优检测内容的确定工程结构实体的评优检测内容主要包括以下几个方面：1. 结构材料的质量：包括混凝土、钢筋、钢材等结构材料的质量检测，检测主要内容包括材料的强度、密度、含水率等性能指标。
2. 结构构件的连接质量：检测结构构件的连接方式和连接质量，包括焊接、螺栓联接、搭接接头等连接方式的质量情况。
3. 结构荷载性能：检测结构在外部荷载作用下的受力性能，包括结构的抗震性能、承载能力等。
4. 结构设计与施工质量：评估结构设计方案的合理性和施工工艺的规范性，包括设计图纸的合理性、施工方案的可行性、施工质量的符合性等。
5. 结构实体的完整性与耐久性：评价结构实体的完整性和动态稳定性，包括结构的裂缝、渗漏、锈蚀等情况。
三、评优检测的方法与工具1. 结构材料的质量检测：可以采用采样检测、实地试验等方法进行材料质量检测，主要工具包括混凝土取样器、钢筋探伤仪、水泥混凝土试验机等。
2. 结构构件的连接质量检测：可采用超声波检测、磁粉探伤等方法进行构件连接质量的检测，主要工具有超声波探伤仪、磁粉探伤仪等。
3. 结构荷载性能检测：可采用静荷载试验、动荷载试验等方法进行结构荷载性能检测，主要工具包括静荷载试验机、动荷载试验仪等。
4. 结构设计与施工质量评估：可采用结构计算分析、现场检测等方法进行结构设计与施工质量的评估，主要工具包括计算机分析软件、测量仪器等。
5. 结构实体的完整性与耐久性评价：可采用无损检测、红外线测温、锈蚀检测等方法进行结构实体的完整性与耐久性评价，主要工具包括无损检测仪、红外线测温仪、锈蚀检测仪等。
1. 结构材料的质量检测结果处理：根据材料的强度、密度、含水率等性能指标对检测结果进行评价，对不合格的材料进行更换或修复。
结构实体质量检验专项方案
结构实体质量检验专项方案一、引言随着现代建筑业的快速发展，结构实体的质量越来越受到。
结构实体是指构成建筑物的主体部分，包括混凝土结构、钢结构、木结构等。
其质量直接关系到建筑物的安全性、耐久性和使用性能。
因此，开展结构实体质量检验专项方案是非常必要的。
二、结构实体质量检验的重要性结构实体质量检验是保证建筑物安全的重要措施。
通过对结构实体的质量进行全面、系统的检验，可以及时发现并处理存在的质量问题，避免因质量问题导致的安全事故。
同时，结构实体质量检验还可以提高建筑物的使用寿命，降低维修成本。
三、专项方案的制定和实施1、制定依据：制定结构实体质量检验专项方案应依据国家相关法规、标准、规范和设计要求。
2、检验内容：主要包括混凝土结构的强度、刚度、裂缝、耐久性等；钢结构的连接、变形、涂装等；木结构的连接、变形、防腐等。
3、检验方法：采用无损检测、超声波检测、射线检测等多种方法进行检验。
4、检验流程：按照先整体后局部、先外观后内部的原则进行检验。
5、检验标准：按照国家相关标准进行评判，如不符合标准则进行整改。
6、检验记录：做好检验记录，建立档案，以便日后查阅。
四、专项方案的监督和管理1、监督机制：建立监督机制，对专项方案的实施情况进行监督检查，发现问题及时处理。
2、管理责任制：明确管理责任制，确保专项方案的顺利实施。
3、信息反馈：定期对专项方案实施情况进行评估，及时反馈信息，不断完善方案。
五、结论结构实体质量检验专项方案是保证建筑物安全的重要措施，必须引起足够的重视。
通过制定科学、合理的专项方案并认真执行，可以有效地提高建筑物的安全性和耐久性，延长建筑物的使用寿命。
加强对结构实体质量检验的监督和管理，可以确保专项方案的顺利实施，提高建筑行业的管理水平和技术水平。
随着现代建筑业的快速发展，钢结构在各种建筑工程中的应用日益广泛。
钢结构具有强度高、自重轻、施工速度快、环保等诸多优点，但同时也对质量检验提出了更高的要求。
主体结构实体现场检测方案
主体结构实体现场检测方案主体结构是指建筑物或其他设施的基础结构，包括基础、柱、梁、墙等部分。
在建筑和工程项目中，对主体结构的检测非常重要，以确保其安全性和稳定性。
下面是一个关于主体结构实体现场检测方案的示例，包括主要内容和步骤。
1.检测目标和目的：2.检测工具和设备：检测主体结构需要使用一些专业的工具和设备，例如：-声波检测仪：用于检测结构中的裂缝和损伤。
-电子测距仪：用于测量建筑物的尺寸和形状。
-激光测距仪：用于测量结构的平整度和垂直度。
-钢丝绳：用于检测悬挂物体的稳定性。
-焊接和构造质量检测仪器：用于检测焊缝和构造质量。
3.检测步骤：(1)前期准备：在开始检测之前，需要进行一些前期准备工作，包括了解建筑物的结构设计和材料使用，制定检测计划和方案，并准备好相应的工具和设备。
(2)外观检测：首先进行外观检测，包括观察建筑物的整体情况、外墙表面的开裂和变形等。
同时还需要检查建筑物周围的环境和地基情况。
(3)结构检测：在外观检测之后，进行具体的结构检测。
这包括使用声波检测仪对结构中的裂缝和损伤进行探测，并使用激光测距仪对结构的平整度和垂直度进行测量。
同时，还需要对柱、梁、墙等构件进行检查，包括检测其质量和焊接、构造是否符合规范。
(4)数据处理和分析：在完成检测工作后，需要对得到的数据进行处理和分析。
这包括对测量结果进行整理和比对，判断结构的稳定性和完整性，并分析出现的问题和隐患。
(5)报告编制和建议：最后，根据数据处理和分析得到的结果，编制检测报告，并提出相应的维修和保养建议。
报告应包括检测的方法和步骤、检测结果和分析以及相应的建议和意见。
以上是一个关于主体结构实体现场检测方案的简要示例。
实际的检测工作可能因具体的项目和要求而有所不同，但总体的思路和目标是相似的：通过科学的方法和专业的工具对主体结构进行全面的检测，提出相应的维修和保养建议，以确保建筑物的安全和稳定。
结构实体检测专项施工方案
四堡七堡单元JG1402-59地块安置房项目实体检测施工方案杭州通达集团有限公司2018年6月10日目录第一章编制依据-.3-第二章工程概况-.3-二、设计要求-6-第三章施工试验管理组织与管理-.7-一、施工试验管理体系-7-二、试验质量保证措施-8-第四章预控计划-.8-一、见证试验计划-8-二、混凝土试验计划-9-三、砂浆试验计划-10-四、钢筋试验计划-11-五、砌体试验计划-12-六、回填土试验计划-12-七、砂、水泥、粗细骨料试验计划-12-八、其他材料试验计划-13-第五章实体检验计划-.13-一、钢筋保护层实施检验计划-13-二、混凝土实体强度检验计划-14-三、层高控制实体检验计划-14-四、计划实体检验部位-14-第六章试件留置明细表-.13-一、原材料送检一览表-15-二、钢筋连接送检一览表-15-三、地下室试块留置、送检计划-15-四、砂浆试块留置、送检计划-15-五、节能保温工程质量控制及送检-15-六、其它-15-第一章编制依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑地基基础工程施工质量验收规范》GB50202-20023、《砌体结构工程施工质量验收规范》GB50203-20114、《混凝土结构工程施工质量验收规范》GB50204-20155、《混凝土强度检验评定标准》GB/T50107-201 06、《钢筋机械连接技术规程》JGJ107-20167、《冷轧带肋钢筋混凝土结构技术规程》JGJ95-20118、《钢筋焊接及验收规程》JGJ18-20129、《钢筋焊接接头试验方法标准》JGJ/T27-201410、《地下室防水工程质量验收规范》GB50208-201111、《屋面工程质量验收规范》GB50207-2012第二章工程概况工程名称：杭州四堡七堡单元JG1402-59地块安置房项目建设单位：杭州市城东新城建设投资有限公司施工单位：杭州通达集团有限公司设计单位：中国电建华东勘测设计研究院有限公司勘察单位：浙江省地矿勘察院监理单位：浙江广利工程咨询有限公司质量目标：合格标准安全目标：杜绝死亡，消灭重伤，轻伤月平均负伤频率低于1%。

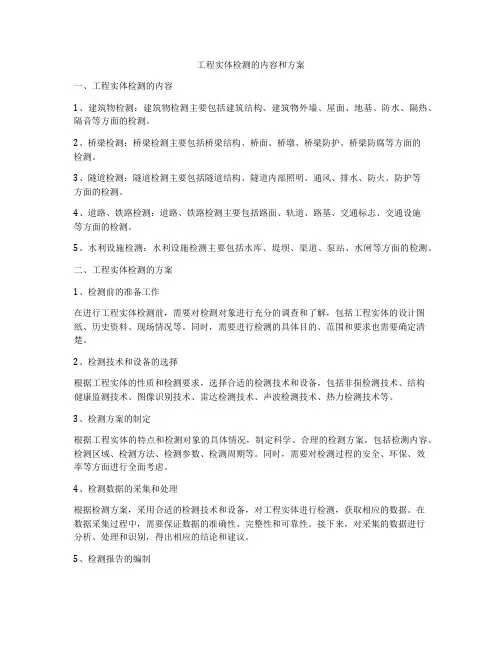

工程实体检测的内容和方案
工程实体检测的内容和方案一、工程实体检测的内容1、建筑物检测：建筑物检测主要包括建筑结构、建筑物外墙、屋面、地基、防水、隔热、隔音等方面的检测。
2、桥梁检测：桥梁检测主要包括桥梁结构、桥面、桥墩、桥梁防护、桥梁防腐等方面的检测。
3、隧道检测：隧道检测主要包括隧道结构、隧道内部照明、通风、排水、防火、防护等方面的检测。
4、道路、铁路检测：道路、铁路检测主要包括路面、轨道、路基、交通标志、交通设施等方面的检测。
5、水利设施检测：水利设施检测主要包括水库、堤坝、渠道、泵站、水闸等方面的检测。
二、工程实体检测的方案1、检测前的准备工作在进行工程实体检测前，需要对检测对象进行充分的调查和了解，包括工程实体的设计图纸、历史资料、现场情况等。
同时，需要进行检测的具体目的、范围和要求也需要确定清楚。
2、检测技术和设备的选择根据工程实体的性质和检测要求，选择合适的检测技术和设备，包括非损检测技术、结构健康监测技术、图像识别技术、雷达检测技术、声波检测技术、热力检测技术等。
3、检测方案的制定根据工程实体的特点和检测对象的具体情况，制定科学、合理的检测方案，包括检测内容、检测区域、检测方法、检测参数、检测周期等。
同时，需要对检测过程的安全、环保、效率等方面进行全面考虑。
4、检测数据的采集和处理根据检测方案，采用合适的检测技术和设备，对工程实体进行检测，获取相应的数据。
在数据采集过程中，需要保证数据的准确性、完整性和可靠性。
接下来，对采集的数据进行分析、处理和识别，得出相应的结论和建议。
5、检测报告的编制根据检测数据和分析结果，编制详细的检测报告，包括检测过程、检测内容、检测结果、结论与建议等内容。
对于发现的问题和隐患，也需要提出相应的处理措施和建议。
6、检测结果的应用根据检测报告中的结论和建议，对工程实体的设计、施工、维护和管理提出相应的意见和建议，为保障工程实体的安全、有效运行提供科学的依据。
综上所述，工程实体检测是保障工程质量和安全的重要环节，通过科学合理的检测方案和技术手段，能够有效发现和解决工程实体中存在的问题和隐患，为工程的设计、施工、维护和管理提供科学的依据和支持。

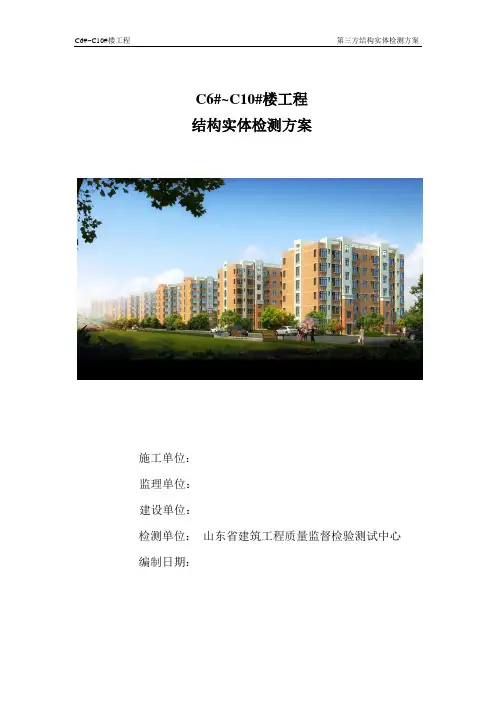

结构实体检测方案(结合GB 50204-2015)
C6#~C10#楼工程结构实体检测方案施工单位：监理单位：建设单位：检测单位：山东省建筑工程质量监督检验测试中心编制日期：目录一、编制依据： (3)二、工程概况 (3)三、结构实体检测部位及内容： (4)四、结构实体砼强度检测 (5)五、结构实体钢筋保护层厚度检测 (7)六、结构尺寸偏差及结构位置检测 (9)一、编制依据：1、《混凝土结构工程施工质量验收规范》 GB50204-20152、《混凝土强度检验评定标准》 GB/T501073、《普通混凝土力学性能试验方法标准》 GB/T500814、《混凝土中钢筋检测技术规程》 JGJ/T152-20085、济南市城乡建设委员会关于贯彻国家标准规范建筑工程结构实体检验工作有关事项的通知济建质安监字〔2015〕5号6、济南市工程质量与安全生产监督站关于明确建筑工程结构实体检验工作有关问题的通知济建质安站字〔2015〕32号7、建筑工程冬期施工规程 JGJT 104-2011二、工程概况2.1工程概况：C6#楼~C10#楼位于位于济南市长清大学科技园丁香南路。
C6#~C10#楼及L4#连廊、L5#连廊共七个单体。
C6#至C10#楼属二类多层公共建筑，地上六层的学生公寓；L4#、L5#为单层连廊。
学生公寓楼单体建筑面积：C6#楼~C10#楼单体建筑面积2831.85m2；建筑物层高 3.0米；L4#连廊及L5#连廊建筑面积：203.20m2；总建筑面积14565.65㎡。
结构形式为独立基础结构，框架结构，结构抗震等级：四级。
建设单位为山东管理*学院，监理单位为山东省*咨询服务中心，由施工单位*集团总公司承建。
本工程计划开工日期：2015年10月1日，竣工日期：2016年6月30日，总工期为274日历天。
2.2不同部位砼强度设计要求及结构构件其他设计要求：不同部位砼强度设计要求：结构构件其他设计要求：2.3根据混凝土结构子分部工程对结构实体检验要求。
经建设、监理单位批准委托山东省建筑工程质量监督检验测试中心作为该单体的结构实体检验第三方检测机构。
建设工程结构实体抽测方案
建设工程结构实体抽测方案一、项目背景建设工程结构实体抽测是建设工程质量检测中的重要环节，通过对建筑结构实体的抽测，可以及时发现和处理结构缺陷，确保建筑安全和质量。
因此，建设工程结构实体抽测方案的制定对于建筑工程的质量和安全具有重要意义。
二、目的和意义建设工程结构实体抽测的目的是为了及时发现结构缺陷，保障建筑工程的安全和质量。
通过实施抽测，可以提高建筑工程的可靠性和耐久性，减少因结构缺陷带来的安全隐患，保障建筑物及其使用者的安全。
三、抽测内容和范围1. 抽测内容：建设工程结构实体抽测主要包括对建筑结构的梁、柱、墙、板、基础等主要构件的抽测。
2. 抽测范围：抽测范围包括新建建筑工程、改建建筑工程和维修养护工程等。
四、抽测方法和技术1. 抽测方法：建设工程结构实体抽测主要采用无损检测、振动检测、静载试验、震动台试验等技术进行抽测。
2. 抽测技术：无损检测技术包括超声波、探伤、雷达等技术；振动检测技术包括加速度传感器、振动测试仪等；静载试验技术包括沉降测量仪、应变片等。
五、抽测程序和要求1. 抽测前准备：确定抽测范围、内容、时间和抽测单位，并编制抽测计划和抽测方案。
2. 抽测过程：按照抽测计划和抽测方案进行抽测，及时记录数据和观测现象。
3. 抽测要求：抽测人员要具备专业技能和经验，同时要遵守相关安全规定，确保抽测工作的安全和有效进行。
六、抽测报告和处理意见1. 抽测报告：对抽测结果进行分析和汇总，编制抽测报告，明确结构缺陷的类型、数量和位置。
2. 处理意见：根据抽测结果，提出结构缺陷的处理意见和建议，为后续工程提供参考。
七、质量保证和监督管理1. 质量保证：建设工程结构实体抽测需要严格按照抽测方案和程序进行抽测，并确保抽测数据的准确性和真实性。
2. 监督管理：建设工程结构实体抽测需要由相关机构对抽测工作进行监督管理，确保抽测工作的规范和合规。
八、结论建设工程结构实体抽测是建筑工程质量检测的重要环节，通过建立科学合理的抽测方案，并严格按照抽测程序和要求进行抽测，可以有效发现和处理结构缺陷，保障建筑安全和质量。
结构实体检验专项方案
一、编制依据1、国家标准《建筑工程施工质量验收统一标准》GB50300-2001；2、国家标准《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）；3、广东省实施《高层建筑混凝土结构技术规程》JGJ3-2002补充规定（DBJ/T15-46-2005）；4、施工合同（工程项目: 恒裕滨城花园二期）5、本公司《质量/环境/职业健康安全管理手册（B版）》、《质量/环境/职业健康安全程序（B版）》及本公司深圳分公司《混凝土结构实体检验工作指南》；6、筑博设计股份有限公司设计的施工图纸。
二、工程概况建设单位: 深圳市银海实业有限公司设计单位: 筑博设计股份有限公司监理单位: 深圳市中海建设监理有限公司施工单位: 江苏省华建建设股份有限公司质量监督单位: 深圳市质量监督站总建筑面积: 262906.70㎡；地下面积: 102020.28m2；地上面积: 107658m2三、本项目设三层地下室、一层裙房设置五座超高层住宅塔楼,其中1座、2座、三座、五座A单元楼高46层, 建筑总高度149.9m;四座楼高45层, 建筑总高度148.9m；五座B单元楼高30层, 建筑总高度99.05m。
裙楼均为1层, 建筑高度为6m。
四、混凝土结构相关技术数据2.钢筋保护层设计厚度:于70mm。
（2）迎水墙面钢筋保护层厚度不应小于50mm。
五、混凝土同条件养护试件强度检验计划（一）留置方式和取样数量规定1.同条件养护试件所对应的结构构件或结构部位, 应由监理单位（建设单位）、施工单位等各方共同选定；2.对混凝土结构工程中的各种混凝土强度等级, 均应留置同条件养护试件；3.同一强度等级的同条件养护试件, 其留置数量应根据混凝土工程量和混凝土构件的重要性确定, 不宜少于10组, 且不应少于3组；4、同条件养护试件拆模后, 应放置在靠近相应结构构件或结构部位的适当位置, 并应采取相同的养护方法；5.地下室、架空层、转换层和屋面等重要部位必须留置同条件养护试件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下车库（D-2）-（4-6）/（D-K）-（D-F）轴板，120
地下车库（D-9）-（D-15）/（D-K）-（D-F）轴板，250
主 体 结 构（一）
检测项目
设计要求
检 测 要 求
检 测 部 位
混凝土强度检测
混凝土构件强度等级说明：
3#楼M-K/20轴七层墙，C45
3#楼K-H/16轴七层墙，C45
4#楼N-J/4轴六层剪力墙，C45
4#楼F/14-16轴六层剪力墙，C45
4#楼N-P/2轴七层柱，C45
4#楼F-D/3-5轴七层柱，C45
4#楼D-22轴七层柱，C45
2#楼N-J/4九层墙，C40
2#楼F-D/21轴九层剪力墙，C40
2#楼N/8轴三层柱，C50
3#楼J-G/25轴一层墙，C50
3#楼G/9-11轴二层墙，C50
3#楼J-G/25轴二层墙，C50
3#楼F-E/12轴三层墙，C50
3#楼M-24轴三层墙，C50
，C50
4#楼A-B/7轴二层柱，C50
4#楼N-J/20轴三层剪力墙，C50
房屋建筑工程结构实体质量检测方案
项目名称
·依山郡2#3#4#楼及地下车库
建设单位
宜昌宏信房地有限公司
建筑面积
53933.6㎡
工程地点
城东大道
建筑层数
地下局部2层；地上32层
结构类型
框剪结构
设计单位
宜昌市建筑设计研究院有限责任公司
监理单位
宜昌宏业工程项目管理有限公司
施工单位
湖北宜翔建设有限公司
检测单位
3#楼6/E-F轴三十一层墙，C30
4#楼14/B轴十五层柱，C30
4#楼4/J轴二十六层柱，C30
4#楼14/F轴二十八层柱，C30
4#楼17/A-B轴二十九层墙，C30
4#楼15/H-K轴三十二层墙，C30
现浇楼板厚度
现浇楼板各种设计厚度说明：
楼板厚度检测应包括每种设计厚度的现浇楼板。主体结构每10层抽检不少于一个批次（不足10层按一个批次计算），每个批次不少于5块板。检测方法宜采用无损检测
3#楼1-10层 G-J/1-3轴六层板，100
3#楼1-10层G-J/25-26轴七层板，100
3#楼1-10层B-F/11-15轴八层板，150
3#楼1-10层 G-J/3-4轴十层板，100
2#楼N-P/22轴九层柱，C40
2#楼D/2轴十层柱，C40
2#楼F/14-16轴十层柱，C40
3#楼M-K/20轴八层墙，C40
3#楼H-G/26轴八层，C40
3#楼G/9轴九层墙，C40
3#楼M/5轴九层墙，C40
3#楼B/18轴十层墙，C40
4#楼N-J/4九层墙，C40
4#楼F-D/21轴九层剪力墙，C40
混凝土强度检测以竖向受力构件为主。主体结构每一强度等级抽检不少于一个批次，每个批次不少于5个构件，其中底层及顶层必检。C45以上（含C45）等级混凝土检测方法宜采用钻芯法检测
（标明检测具体部位/强度等级）
2#楼D-F/3轴一层墙，C50
2#楼D/19轴一层柱，C50
2#楼A-B/7轴二层柱，C50
2#楼N-J/20轴三层剪力墙，C50
4#楼N-P/22轴九层柱，C40
4#楼D/2轴十层柱，C40
4#楼F/14-16轴十层柱，C40
2#楼D/5轴十二层柱，C35
2#楼K-H/10轴十二层墙，C35
2#楼N/16轴十二层柱，C35
2#楼F/8-10轴十三层剪力墙，C35
2#楼F-D/22轴十三层墙，C35
3#楼R/26轴十一层墙，C35
2#楼1/K-B轴十五层墙，C30
2#楼8/H-K轴二十三层墙，C30
2#楼4/K-N轴二十八层墙，C30
2#楼15/H-K轴三十二层墙，C30
2#楼16/F轴三十二层柱，C30
3#楼12/E-F轴二十六层墙，C30
3#楼23/E-F轴二十九层墙，C30
3#楼18/E-F轴二十九层墙，C30
3#楼15/F-G轴三十二层墙，C30
（标明检测具体部位/楼板厚度）
2#楼1-10层D-F /21-22轴三层板，100
2#楼1-10层F-L/20-22轴五层板，130
2#楼1-10层A-C/17-19轴七层板，120
2#楼1-10层B-E/7-9轴九层板，130
2#楼1-10层P-J/22-23轴十层板，120
3#楼1-10层N-R/1-3轴三层板，120
4#楼N/8轴三层柱，C50
2#楼N-J/4轴六层剪力墙，C45
2#楼F/14-16轴六层剪力墙，C45
2#楼N-P/2轴七层柱，C45
2#楼F-D/3-5轴七层柱，C45
2#楼D-22轴七层柱，C45
3#楼J-G/25轴五层墙，C45
3#楼M-K/9轴五层墙，C45
3#楼H-G/26轴五层墙，C45
现浇楼板各种设计厚度说明：
楼板厚度检测应包括每种设计厚度的现浇楼板。基础结构地下室、半地下室抽检不少于一个批次，每个批次不少于5块板（每块板不少于5个测点）。检测方法宜采用无损检测
（标明检测具体部位/楼板厚度）
2#楼（2-22）-（2-23）/（2-P）-（2-D）轴板，180
3#楼（3-25）-（3-28）/（3-R）-（3-G）轴板，250
（标明检测具体部位/强度等级）
2#楼(2-16)-(2-20)/2-P轴WQ5负二层墙，C50
3#楼(3-F)-(3-E)/(3-23)轴YBZ5负二层柱，C50
4#楼4-1/1轴YDZ1负一层柱，C50
地下车库D-4/D-H轴KZ1负二层柱，C50
地下车库D-5/D-E轴KZ1负二层柱，C50
现浇楼板厚度
3#楼M/24轴十一层墙，C35
3#楼R/3轴十二层柱，C35
3#楼J-G/4轴十二层墙，C35
3#楼K-H/16轴十三层剪力墙，C35
4#楼D/5轴十二层柱，C35
4#楼K-H/10轴十二层墙，C35
4#楼N/16轴十二层柱，C35
4#楼F/8-10轴十三层剪力墙，C35
4#楼F-D/22轴十三层墙，C35
宜昌市建夷建设工程质量检测中心
基础结构地下室、半地下室
检测项目
设计要求
检 测 要 求
检 测 部 位
混凝土强度检测
混凝土构件强度等级说明：
混凝土强度检测以竖向受力构件为主。基础结构地下室、半地下室每一强度等级抽检不少于一个批次，每个批次不少于5个构件。C45以上（含C45）等级混凝土检测方法宜采用钻芯法检测
