OLED原理及应用
OLED显示技术介绍
OLED显示技术介绍OLED，即有机发光二极管（Organic Light Emitting Diode）技术，是一种集显示与发光功能于一体的新型显示技术。
相较于传统的液晶显示技术，OLED显示技术具有更高的对比度、更快的响应速度、更宽的视角范围以及更低的功耗，因此备受关注并广泛应用于各个领域。
OLED显示技术的基本原理是利用有机材料具有的电致发光性质。
有机材料通常是一种或多种有机化合物或含有有机基团的无机物。
在OLED 中，有机材料被分成多层，其中包括阴极、电子传输层、发光层和阳极。
当电流通过这些层时，电子从阴极注入发光层，在激发态的电子和空穴会再组合的过程中，产生能量释放，发出可见光。
通过控制每层材料的属性和组合方式，可以实现不同颜色的发光，形成彩色显示。
OLED显示技术相较于传统的液晶显示技术具有多个优势。
首先，OLED具有更高的对比度。
由于OLED自身发光，在黑色显示时可以实现真正的像素关闭，因此可以实现纯黑色的显示，对比度更高，显示效果更加逼真。
其次，OLED具有更快的响应速度。
由于OLED的发光原理，每个像素点的响应速度非常快，可以达到微秒级别的刷新速度，不会产生拖尾现象，极大地提高了动态显示的效果。
此外，OLED具有更宽的视角范围。
传统的液晶显示技术会有视角变色的问题，而OLED则可以在更大的视角范围内保持色彩和亮度的一致性，使得多个观察者都能够获得相同的显示效果。
最后，OLED的功耗更低。
由于OLED只有点亮的像素会消耗能量，而其他像素则完全不消耗能量，因此在黑色显示时OLED的功耗非常低，能够延长设备的续航时间。
OLED显示技术在各个领域都得到了广泛的应用。
在移动设备领域，OLED显示技术已经成为智能手机和平板电脑的主流显示技术。
OLED屏幕可以实现更薄、更轻的设计，提供更高质量的显示效果。
在电视领域，OLED显示技术也被广泛应用。
OLED电视的主要优势是提供更高的对比度和更宽的视角，使得观众可以获得更加逼真的观影体验。
oled原理及其优点,OLED的应用领域
oled原理及其优点| OLED的应用领域oled是什么？OLED（Organic Light-Emitting Diode），又称为有机电激光显示、有机发光半导体（Organic Electroluminescence Display，OLED）。
OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。
OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。
当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。
oled原理：OLED是指在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO玻璃透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，然后分别迁移到发光层，相遇形成激子使发光分子激发，后者经过辐射后发出可见光。
辐射光可从ITO 一侧观察到，金属电极膜同时也起了反射层的作用。
oled优点：（1）功耗低与LCD相比，OLED不需要背光源，而背光源在LCD中是比较耗能的一部分，所以OLED是比较节能的。
例如，24in的AMOLED模块功耗仅仅为440mw，而24in 的多晶硅LCD模块达到了605mw。
（2）响应速度快OLED技术与其他技术相比，其响应速度快，响应时间可以达到微秒级别。
较高的响应速度更好的实现了运动的图像。
根据有关的数据分析，其响应速度达到了液晶显示器响应速度的1000倍左右。
（3）较宽的视角与其他显示相比，由于OLED是主动发光的，所以在很大视角范围内画面是不会显示失真的。
其上下，左右的视角宽度超过170度。
（4）能实现高分辨率显示大多高分辨率的OLED显示采用的是有源矩阵也就是AMOLED，它的发光层可以是吸纳26万真彩色的高分辨率，并且随着科学技术的发展，其分辨率在以后会得到更高的提升。
OLED介绍
OLED介绍OLED是有机发光二极管（Organic Light Emitting Diode）的简称，是一种利用有机小分子或聚合物材料制成的发光器件。
与传统的液晶显示屏（LCD）相比，OLED显示屏具有更广的视角，更高的对比度和更快的响应速度。
OLED的工作原理是在两个电极之间夹层有机材料层中形成发光。
在OLED中，当电流通过有机材料时，它们开始发光。
有机材料分为有机小分子和有机聚合物两种类型，这两种材料在不同的领域有着各自的应用。
OLED显示屏的优势之一是它的灵活性。
与LCD相比，OLED显示屏可以制成柔性屏幕，因为OLED材料可以在柔软的基底上制成薄膜。
这为未来更加创新和多样化的显示设备提供了更大的可能性。
OLED显示屏还具有更高的对比度。
对比度是指显示屏的亮度范围，即黑与白之间的亮度差异。
OLED显示屏在黑色和白色之间的对比度非常高，使显示图像更加鲜明和清晰。
此外，OLED显示屏的响应速度也比LCD更快。
响应速度是指屏幕上图像切换时的时间延迟。
当切换显示图像时，OLED显示屏可以更快地响应，减少了图像残影和模糊。
OLED显示屏应用非常广泛。
在智能手机、平板电脑和电视上，人们可以看到OLED显示屏的身影。
它们提供了更好的图像质量，更鲜艳的颜色和更高的动态范围。
除了消费电子产品，OLED显示屏还应用于汽车领域。
许多新款汽车配备了OLED显示屏作为仪表盘显示和娱乐系统，在夜间行驶中提供更好的可视性和安全性。
尽管OLED显示屏在许多方面优于LCD，但它仍然面临一些挑战。
首先是成本问题，OLED显示屏的制造成本相对较高，导致产品价格上升。
其次，OLED材料的使用寿命较短，会导致显示屏寿命不长。
然而，随着技术的不断进步和应用的扩大，OLED显示屏有望在未来取得更大的突破和进展。
研究人员致力于提高OLED材料的稳定性和寿命，以及降低制造成本。
随着更多的创新和发展，OLED显示屏将继续在各个领域发挥重要作用。

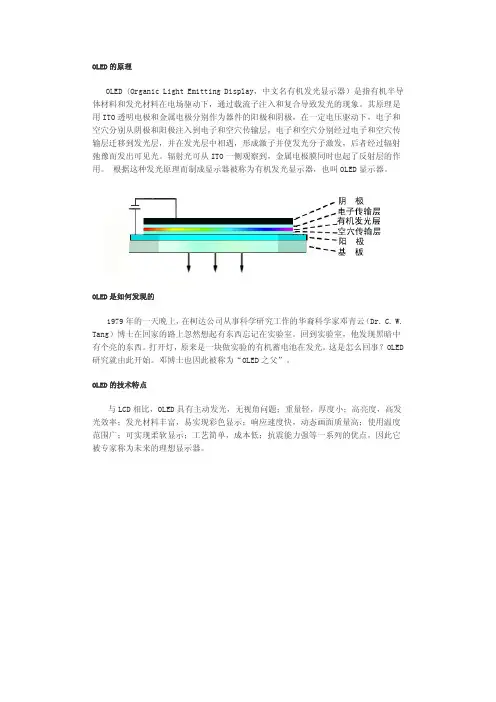

OLED 原理及运用介绍
OLED的原理OLED (Organic Light Emitting Display，中文名有机发光显示器）是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。
辐射光可从ITO一侧观察到，金属电极膜同时也起了反射层的作用。
根据这种发光原理而制成显示器被称为有机发光显示器，也叫OLED显示器。
OLED是如何发现的1979年的一天晚上，在柯达公司从事科学研究工作的华裔科学家邓青云（Dr. C. W. Tang）博士在回家的路上忽然想起有东西忘记在实验室。
回到实验室，他发现黑暗中有个亮的东西。
打开灯，原来是一块做实验的有机蓄电池在发光。
这是怎么回事？OLED 研究就由此开始。
邓博士也因此被称为“OLED之父”。
OLED的技术特点与LCD相比，OLED具有主动发光，无视角问题；重量轻，厚度小；高亮度，高发光效率；发光材料丰富，易实现彩色显示；响应速度快，动态画面质量高；使用温度范围广；可实现柔软显示；工艺简单，成本低；抗震能力强等一系列的优点，因此它被专家称为未来的理想显示器。
2006-3-3一般来说，OLED显示器依驱动方式分为被动式（passive matrix，即PM-OLED）与主动式（active matrix，即AM-OLED）两类，其电路设计原理如图一所示。
被动式适合用在小尺寸的面版，因为其瞬间亮度与阴极扫瞄列数成正比，所以需要在高脉冲电流下操作，会使像素的寿命缩短。
且因为扫瞄的关系也使其分辨率受限制，但成本低廉、制程简单是其一大优点。
主动式恰与被动式特性相反，虽然成本较昂贵、制程较复杂（仍比TFT-LCD容易），但每一个像素皆可连续与独立驱动，并可记忆驱动信号，不需在高脉冲电流下操作，效率较高，寿命也可延长，适用于大尺寸、高分辨率之高信息容量的全彩化OLED显示产品。
oled mlp的原理
oled mlp的原理OLED (Organic Light-Emitting Diode)是一种新型的显示技术，具有高亮度、高对比度、快速响应和广视角等优点。
而MLP (Multi-layer Perceptron)是一种常见的神经网络架构。
本文将从OLED和MLP的原理出发，介绍OLED MLP的工作原理及其应用。
一、OLED的工作原理OLED是一种基于有机材料的发光二极管，其工作原理是通过注入电流来激发有机发光材料产生光。
OLED由多个薄膜层组成，包括导电层、有机发光层和电子传输层。
当电流通过导电层流过时，电子和空穴会在有机发光层相遇并复合，释放出能量并产生光。
通过控制电流的大小和颜色，可以实现不同亮度和颜色的显示效果。
二、MLP的工作原理MLP是一种前馈型神经网络，由多个神经元层组成。
每个神经元都与下一层的神经元相连，通过权重和偏置来调整信号的传递。
MLP 的训练过程是通过反向传播算法来调整权重和偏置，以最小化预测输出与实际输出之间的误差。
MLP具有非线性映射能力，可以学习和拟合复杂的数据模式。
三、OLED MLP的原理OLED MLP是将OLED和MLP相结合的一种应用。
它利用OLED 的高亮度和高对比度的特点，将神经网络的输出结果以可视化的形式展示出来。
OLED作为显示设备，将MLP的输出结果以图像的方式呈现给用户，可以更直观地理解和分析神经网络的工作状态。
在OLED MLP中，MLP作为一个模型，输入是一组特征数据，经过神经网络的计算和处理，得到输出结果。
这个输出结果可以是分类问题的类别概率，也可以是回归问题的数值预测。
然后，将输出结果通过OLED显示出来，用户可以通过观察OLED屏幕上的显示图像，了解神经网络的预测结果。
四、OLED MLP的应用OLED MLP的应用非常广泛。
在图像识别领域，可以将训练好的MLP模型加载到OLED MLP中，用于识别和分类图像。
OLED MLP可以将图像的分类结果直观地展示给用户，帮助用户理解和判断图像的内容。
电视机的OLED技术解析
电视机的OLED技术解析OLED（有机发光二极管）技术是一种新型的显示技术，它在电视机领域引起了巨大的变革。
本文将对OLED技术进行详细解析，包括其原理、工艺以及对电视机显示效果的影响。
一、OLED技术原理OLED技术利用有机材料发光的特性来实现显示效果。
有机材料在电流通过时会发出特定波长的光，这种特性可用于制造显示器的像素点。
传统的LCD（液晶显示）技术需要背光源，而OLED技术的每个像素点都是自发光的，因此能够实现更高的对比度和更广的色域。
OLED技术的核心组件是OLED面板，它由多个红、绿、蓝三色的发光二极管组成。
这些发光二极管可以通过调节电流和电压的方式来控制发光的亮度和颜色。
每个像素点都是独立的，因此可以实现更加细腻的图像显示。
二、OLED技术工艺OLED技术的制造工艺相对复杂，包括有机材料的生长、光电转换层的制备、电子传输层和发光层的制作等多个步骤。
这些步骤需要高温、真空以及一系列的复杂设备来完成。
制造过程中的任何一环出现问题都可能导致整个面板的不工作或者损坏，因此OLED技术的制造对生产工艺要求较高。
OLED技术的工艺改进也是一个不断进行的过程。
随着技术的进步，制造成本逐渐下降，产品质量也逐渐提高。
目前，有关机构正在研究和开发更高效、更稳定的OLED制造工艺，以满足市场对高质量显示器的需求。
三、OLED技术对电视机显示效果的影响OLED技术的应用使得电视机的显示效果得到了很大地提升。
首先，OLED技术能够实现真正的纯黑色显示，因为在显示黑色时，每个像素点都可以关闭，这样就不会出现灰暗的背光泄漏现象。
与此同时，亮度可以非常精准地控制，所以OLED电视可以实现更高的黑暗细节展示能力。
其次，OLED技术具有非常高的对比度，可以在同一画面中呈现出更加鲜明的色彩与细节。
对比度越高，画面的层次感越强，观影体验也越好。
此外，OLED技术还具有更快的响应速度和更宽的视角。
响应速度快的意思是在显示快速运动画面时，OLED电视不会出现画面模糊或残影的情况。
oled显示模块工作原理
看懂OLED：如何理解和应用 OLED 显示模块OLED（Organic Light Emitting Diode，有机发光二极管）显示技术因其低能耗、高对比度、快速响应时间以及高亮度而备受欢迎。
本文将介绍 OLED 显示模块工作原理以及其相关应用。
首先，让我们来了解 OLED 显示模块的组成部分和工作原理。
OLED 显示模块由白色光源背光、玻璃基板、有机材料、金属电极以及透明导电层等五部分组成。
在这些材料中，有机材料起着至关重要的作用，因为 OLED 显示模块中显示的是通过电流激活有机材料发光的原理。
具体来说，当电流通过 OLED 栅极和源极时，电子和空穴会相互与有机材料内部的某些物质结合，产生能量，然后将其释放成光能。
有机材料在工作时是不发热的，因此可以消除液晶显示器的热耗损，延长使用寿命。
OLED 显示模块还具有更快的响应速度和更好的倍频能力，可实现更细微的图像细节。
接下来，我们来看看 OLED 显示模块的应用。
目前，OLED 技术在智能手机、电视、显示器、智能手表、可穿戴设备等领域得到广泛应用。
在手机上，OLED 可以让屏幕更薄、更轻、更省电；在电视上，OLED 可以提供比老式技术更高质量的图像，并消除图像模糊和颜色偏差现象；在智能手表上，OLED 可以提供更长的使用时间和更清晰的显示效果，使其更加智能化。
总之，OLED 显示模块是一项创新而重要的技术，它的应用范围广泛，为我们的高科技生活带来了更高的标准和亮丽的图像。
OLED的原理、应用及特点解析
OLED的原理应用及特点第一节、概述1947年出生于香港的美籍华裔教授邓青云在实验室中发现了有机发光二极体，也就是OLED，由此展开了对OLED的研究，1987年，邓青云教授和Vanslyke 采用了超薄膜技术，用透明导电膜作阳极，AlQ3作发光层，三芳胺作空穴传输层，Mg/Ag 合金作阴极，制成了双层有机电致发光器件。
1990 年，Burroughes 等人发现了以共轭高分子PPV 为发光层的OLED，从此在全世界范围内掀起了OLED 研究的热潮。
邓教授也因此被称为“OLED之父”。
OLED显示技术与传统的LCD显示方式不同，无需背光灯，具有自发光的特性,采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。
而且OLED显示屏幕可以做得更轻更薄，OLED技术发展(15张)可视角度更大，并且能够显著节省电能。
目前在OLED的二大技术体系中，低分子OLED技术为日本掌握，而高分子的PLED,LG手机的所谓OEL就是这个体系，技术及专利则由英国的科技公司CDT掌握，两者相比PLED产品的彩色化上仍有困难。
而低分子OLED 则较易彩色化，不久前三星就发布了65530色的手机用OLED。
不过，虽然将来技术更优秀的OLED会取代TFT等LCD，但有机发光显示技术还存在使用寿命短、屏幕大型化难等缺陷。
目前采用OLED的主要是三星如新上市的SCH-X339就采用了256色的OLED，以及索尼发布的次时代掌机PSV，至于OEL则主要被LG采用在其CU8180 8280上我们都有见到。
为了形像说明OLED构造，可以将每个OLED单元比做一块汉堡包，发光材料就是夹在中间的蔬菜。
每个OLED的显示单元都能受控制地产生三种不同颜色的光。
OLED与LCD一样，也有主动式和被动式之分。
被动方式下由行列地址选中的单元被点亮。
主动方式下，OLED单元后有一个薄膜晶体管（TFT），发光单元在TFT驱动下点亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X
NPB 31 nm NPB 34 nm NPB 36 nm NPB 43 nm NPB 52 nm
500
2
600
500 600 Wavelength (nm)
700
800
Current density (mA/cm )
串接OLED器件
OLED的基本参数
发光效率公式
外部量子效率的计算
由于全反射造成的光损失的估算
Picture of TFT unit enlarged 640 times
Luminance Unit enlarged 160 times
非晶硅（a-Si ） TFT
左图： ITO/Ni硅化物源/漏
接触层的a-Si:H TFT截面图
右图： 显微镜下a-Si TFT阵列图
沟道 参数
对于TFT来说，L/W 长宽比是一个重要参数，沟道 长度 L 越短其载流子越容易跨越，所以沟道的长 度越短越好，宽度 W 决定了输出电流的大小。
等离子体显示 (PDP) 等离子体显示 (PDP)
结 结 构 构
PDP PDP
等离子显示 ((PDP) 等离子显示 PDP)
场发射(FED)
场发射起源于尖端放电，随着集成电路工艺发展得到 了很快发展。在上世纪末在美国很热，但由于稳定性问题 未能解决，因此未能实现产业化。
场发射(FED) 场发射(FED)
TFT 的主要参数
主 要 参 数 半导体有源层载流子的迁移率：μeff 开态电流Ion 关态电流Ioff 开关电流比：Ion/Ioff
阈值电压 Vth 亚阈值摆幅 SS=dVGS/d（logID）
开关电流
开态电流：
关态电流：
其中：
q-电荷电量，n-电子密度，p-空穴密度，Ci 绝缘层电容 率， μe-电子迁移率，μp-空穴迁移率，VG 栅极电压，VT 阈 值电压，VD 漏极电压
有源OLED的基本问题
TFT-OLED Unit
The Structure of color TFTOLED
SiON CF ITO MgAg/Ag White OLED 1 2 2 2 Drive TFT Glass 2 2 2 2 1 1 LTO
R
G
B
TFT- White OLED penal
电极接触 结结构
有源驱动OLED的底发射和顶发射结构
微腔顶发射OLED器件
主要工作及结论
4。微腔顶发射OLED器件的研究：利用C60 作为 Capping 层，并利用Transfer matrix theary 得到最佳厚 度提高效率1.6倍。利用NPB为微腔腔长调节，得到光波 的调节。这使得用MASK制造微腔集成有了可能。
因此我们必须在建设现代的平板显示的同时 研发下一代和跟踪再下一代的显示产品。培养我们 的技术骨干和研发团队，成为引领未来的先锋。
引言 三
目前TFT-LCD 是平板显示中的主流，PDP在大面积方面还可 与LCD一争 下一代的平板显示有可能就是OLED ，更可能是TFT-OLED 我这里所说的是可能并不是一定，是因为TFT-LCD还是十分强 大的，OLED还存在有一些缺陷。只有我们解决了目前OLED和 TFT-OLED存在的一些缺陷才有可能成为现实。 因此我们要清醒的认识到并不是我们能研制出一块7”的TFTOLED屏就万事大吉了。我们还需要研制出能与TFT-LCD相抗衡 的屏才是我们的真正的目标。这目标既艰巨又光荣。 在座的各位是未来的希望，担当建设我们国家的重任，而显 示技术也将是我们与国际竞争的重要方向之一，希望你们成 为这一领域的开拓者和新产业的建设者 我们国家虽然好像比较富裕，但这是靠大量的劳动积累的， 科技的含量还是很低的，我们需要居安思危，在高科技上做 出真正才成绩来！
如何计算 外量子效率
LUMO/HOMO能级的估算
OLED阳极和阴极
OLED的 I-V，V-B，I-B特性
单线态和三线态的比较
磷光OLED器件 磷光OLED器件 结构 结构
OLED器件的工艺过程
OLED彩色方案 OLED彩色方案
OLED器件的封装 OLED器件的封装
•操作温度<100度 •水气穿透率<10-6g/m2/day
0.8
Normalized intensity (a.u.)
1.0
0.6
3.0 2.5
0.8 0.6 0.4 0.2 0.0 400
Y
0.4 0.2 0.0 0.0 0.2 0.4 0.6 0.8
Yield (cd/A)
2.0 1.5 1.0 0.5 0.0 0 100 200 300 400
C60 0 nm C60 25 nm C60 30 nm C60 35 nm C60 40 nm C60 45 nm
无机的化合物半导体 直接带跃迁材料 完整的晶格结构 有自由载流子 能形成P-N结 有同质结和异质结
有机薄膜电致发光 （OLED）
有机薄膜电致发光的原理 有机薄膜电致发光的原理
有机薄膜电致发光显示 是87年美国柯达公司 C.W.Tang 小组发明的新 一代平板显示器件。 器件结构如图：在导电 玻璃上真空蒸发有机的 空穴传输层、发光层、 电子传输层（各数十纳 米），再蒸发金属背电 极（200纳米）。加的场发射器件正在兴起， 由于它可以用丝绢印刷的办 法来制作场发射层并有较好 的发射效率，因此使场发射 器件再度变热
无机薄膜电致发光
（TFEL）
无机薄膜电致发光结构
Insulating layer:Y2O3, Ta2O5, Si3N4… Luminescent layer: Orange: ZnS:Mn Green : ZnS:Tb,CaS:Ce, ZnS:Er Red : ZnS:Sm,CaS:Eu Blue : SrS:Ce,ZnS:Tm, SrGa2S4:Ce, CaGa2S4:Ce
单层膜封装的数据
基板 Glass Glass Glass Glass Glass Glass 封装材料 SiO2 MgF2 TiO Al2O3 MgO SiNX 膜厚 nm 1000 100 25 10 1100 200 水气穿透率 g/m2day 33.97 29.93 35.47 36.77 3.3
Alq3
S
N
DPVBi
N
O
N EL N 2
n
O
O
H3C
MEH-PPV
MEH-PPV
N O O Zn N
Coumarin 6
N
a-NPD
N
NH N
N
HN
Zn(BQOEH) Perylene
H3C
TPD
CH3
TPP
LED与OLED的比较
LED
材料 结合力 能带结构 结面 载流子状态 载流子迁移 率 载流子类型 发光跃迁 无机化合物如III-V，II-VI 共价键和离子键 有能带结构 有耗尽层 有自由载流子 0.几-10000cm2/vs 由有效 质量 电子和空穴 电子与空穴的直接复合，复 合效率高 欧姆接触 同质结和异质结
常用的几种有机发光和传输材料
1
N N
1
Alq3
O N O
N Al O N
1
O O
N Zn N
Zn(BQOEH )
0.5
α-NPD
0.5
0.5
0 300
400 500 600 700 Wavelength (nm)
800
0 300
400 500 600 700 Wavelength (nm)
800
OLED &TFT-OLED
张志林
“新型显示技术及其应用集成” 教育部重点实验室 “上海大学广电电子平板显示 联合工程技术中心”
有机薄膜电致发光 (OLED) 有机薄膜电致发光 (OLED) 与 与 有源有机薄膜电致发光屏 有源有机薄膜电致发光屏 （TFT-OLED） （TFT-OLED）
张志林
主要内容
TFT-对信号的记录是通过 “ON”态对像素 电容充电来实现的。 TFT-有源OLED对信号的储存是利用 “OFF”态来 实现的。
800
400 500 600 700 W a v e le n g th (n m )
800
0 300
400 500 600 700 Wavelength (nm)
800
Doped Type
主要的有机荧光掺杂材料
RED
NC CN
GREEN
BLUE
N O
O R1 CH3
Al
O
O N
N
N
N
DSB DCM Rubrene Alq
几种发光的平板显示的比较 几种发光的平板显示的比较
等离子体显示 Plasma Display Panel (PDP) 场发射 Field Emitting Display (FED) 无机薄膜电致发光 Thin Film Electroluminescence(TFEL) 发光二极管Light Emitting Diode(LED) 有机薄膜电致发光 Organic Thin Film Electroluminescence(OTFEL) Organic Light Emitting Diodes (OLED)
薄膜电致发光能带结构
薄膜电致发光矩阵显示屏结构
ZnS:Mn 薄膜电致发光矩阵屏
薄膜电致发光矩阵显示驱动电路
SrS:Ce兰色薄膜电致发光矩阵显示屏
此类显示屏的缺点是驱动电压高，工艺复杂
发光二极管（LED）
发光二极管具体结构
发光二极管（LED）原理
发光二极管的 能带结构
发光二极管的特点
多层膜封装
基板 PES Glass Glass PES 封装材料 SiNX/AlOX 膜厚 nm 200/20 水气穿透率 g/m2day 0.058 10-6 10-7 0.199
