基坑与边坡工程第5章 框架预应力锚杆支护技术
（5-11）
式中： dj ——第j排锚杆的直径（mm） fy ——锚杆钢筋的抗拉强度设计值（kPa）
图5-8 锚杆长度计算简图
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
5.2.4 基础埋深设计
框架预应力锚杆柔性支护结构属于多支点支护结构，计算其基础埋深的方 法有二分之一分割法、分段等值梁法、静力平衡法和布鲁姆（Blum）法 。 其中，二分之一分割法是将各道支撑之间的距离等分，假定每道支撑承担 相邻两个半跨的侧压力，这种办法缺乏精确性；分段等值梁法考虑了多支 撑支护结构的内力与变形随开挖过程而变化的情况，计算结果与实际情况 吻合较好，但是计算过程复杂；布鲁姆法是将支护结构嵌入部分的被动土 压力以一个集中力代替。这三种方法在计算过程中都需要求解锚杆支点反 力，即设定一个埋置深度Hd （如图5-9所示），求出相应的被动土压力，即 可求得Hd 。
Lfj
H H d H j tan 450 2 sin 450 sin 1350 2 j
2
（5-10）
式中： Hj ——基础埋深（m）
Hd ——第j排锚杆离边坡顶部的距离（m） 3）锚杆直径计算
当求得锚杆轴向拉力后，锚杆直径可 由容许应力法按下式计算：
dj
4KTj
Lanzhou University of Technology
0 ——支护结构的重要性系数； Ea1 — — 主 动 土 压 力 三 角 形 荷 载 的 合 力 （ k N ） , 且 Ea1=0.0625ehkHSh ； Ha1 ——主动土压力三角形荷载的合力作用点至嵌入底端的距离（m）， 且Ha1 =(5H+6H)/6；
性。锚杆设计的内容有确定立面布 置、求解轴向拉力、计算锚杆长度 和直径。
Tj Rj cos j （5-3）
式中： Tj ——第j排锚杆所承受的 轴向拉力（kN）；
Rj ——立柱和横梁在第j排锚杆作用位置处水平支座反力的合力（kN）；
j ——第j排锚杆与水平面的倾角(°)。
第5章 框架预应力锚杆支护技术
1、2 的取值情况如下：当计算锚杆的轴力时，1、2均取0.25； 当计算立柱和横梁的内力时，1、 2均取0.375。
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
图5-5 立柱和横梁的计算单元划分
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
Rjc ——第j排锚杆作用位置处所对应的立柱的水平支 座反力（kN）。
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
由于框架预应力锚杆支护结构的受力状态类似于楼盖设计中的 梁板结构体系，根据各构件之间的传力特点和所选取的土压力模型， 采用荷载等效的原理取每根立柱所承受的荷载为相邻两跨锚杆各0.25 宽度之间的土压力。考虑到锚杆施加了预应力，这样假定在锚杆位置 处支护结构的位移为零，因此可以假定立柱与锚杆的连接处为一铰支 座，从而把立柱视为支承在锚杆和地基上的多跨连续梁，其计算模 型如图5-6所示。
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
框架预应力锚杆柔性支护结构与传统的桩锚支护结构或锚杆肋梁支护结 构相比有以下优点：
（1）改变了 支护结构受力 原理。传统的 桩锚或锚杆肋 梁支护结构是 被动受力结构。
（2）克服了 传统边坡支护 结构的支护高 度受限制、造 价高、工程量 大、稳定性差 等缺点。
1）锚固段长度计算（图5-8中BC段）
Laj
KTj
D
式中： Laj ——第j排锚杆锚固段长度（m）；
（5-9）
——土层界面粘结强度；
2）自由段长度的计算
图5-8中 OE为破裂面，AB段长度即为锚杆自由段长度Lfj可以表示为：
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
框架预应力锚杆支护结构的稳定性应分为两个方面，一是单层锚杆的自身稳定和 框架预应力锚杆的整体倾覆稳定；二是框架预应力锚杆挡墙整体滑移稳定性验算 。
• 5.3.1 抗倾覆稳定性验算
对于框架预应力锚杆支护结构的抗倾覆稳定问题，需要考虑两个方面：一是单排 锚杆拉力的极限平衡验算；二是整个支护结构绕边坡坡脚转动的极限平衡验算。
（2）主动受力支护结构：
• 其特点为通过不同的途径和方法提高土体的强度， 使支护材料和土体形成共同作用的体系。如土钉 墙支护技术、搅拌桩技术等。
（3）组合型支护结构：
• 根据土体力学性质将前两种支护方法同时应用于 同一个基坑或者边坡中。
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
根本上改善了土体的力学性能
（a）东侧边坡加固照片
和受力状态，变传统支护结构
的被动挡护为充分利用பைடு நூலகம்体本
身自稳能力的主动挡护，有效
地控制了土体位移，随边坡向
外破坏力的增大，锚杆支护力
随之增大，直至超出极限平衡 （b）西侧边坡加固照片 而破坏，支护力随锚杆的被拔
出而逐步减弱，形成柔性支护
结构。
图5-3 兰州某高校后家属院边坡加固照片
1 3
EpHd
1.2 0
Ea1Ha1 Ea2 Ha2
0
经整理化简得：
n
Rj H s0
j 1
j 1
1 sv Hd 3 Ep Hd
2
1.2 0
i 1
Eai H ai
0
式中： Ep ——嵌入部分被动土压力（kN），且Ep= 0.25 Kp Sh Hd2
第5章 框架预应力锚杆支护技术
（5-8）
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
（2）锚杆长度和直径设计
土层锚杆长度由自由段和锚固段组成。非锚固段不提供抗拔力，其长度Lf应根 据边坡滑裂面的实际距离确定，对于倾斜锚杆，自由段长度应超过破裂面1.0m以上。 锚固段提供锚固力，其长度La应按锚杆承载力的要求，根据锚固段地层和锚杆类型 确定。
2) 当 0.25Hs0 y Hs0 时：
M p
3 32
ehksh H
y
s0
H 6
3 8 ehksh
y
s0
H 4
2
（5-2）
图5-6 立柱计算模型
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
（2）横梁的设计
横梁可视为以立柱为铰支座的多跨连续梁，因此根据多跨连续梁的计算 原理可将横梁的计算简化为等跨的五跨连续梁进行计算，中间各跨的内 力和配筋都按第三跨来考虑，计算模型如图5-7所示。图5-7中为作用在横 梁上的均布土压力荷载，且
制 作 人 ：周 勇
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
§5.1 概述
框架预应力锚杆边坡支 护结构由钢筋混凝土框 架、挡土板、小吨位预 应力锚杆、锚下承载结 构、坡面排水系统和墙 后土体组成，属于轻型 柔性支护结构，其立面 和剖面 分别如图5-1、 图5-2所示。
qb 0.75ehk sv
图5-7 横梁计算模型图
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
5.2.3 锚杆计算
（1）锚杆轴向拉力计算
锚杆设计的关键在于确定其立 面布置，然后求解其轴向拉力、验 算框架预应力锚杆支护结构的稳定
锚杆所承受的拉力为立柱和横梁 在锚杆作用位置处的水平支座反 力的合力所传来的支反力。
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
图5-6 立柱计算模型 立柱的具体计算采用力法求解，基本思想是：首先建立一组力法典型方程， 即，再根据锚杆间距构造要求和边坡高度确定锚杆的层数，进一步根据 MATLAB的知识截取方程矩阵中指定的维数求解。
Ea2 ——主动土压力矩形荷载的合力（kN），且Ea= 0.125ehk (3H+4Hd)Sh；
Ha2 ——主动土压力矩形荷载的合力作用点至嵌入底端的距离（m），且 Ha2=(3H+4Hd)/8 。
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
§5.3 框架预应力锚杆支护结构整体稳定性验算
（5-6）
2
jj
M jdy EI
jk
M j M k dy
EI
jp
M
jM
p
dy
EI
0 y 0.25H s0
Mp
ehk 3H
sh
y
s0 3
（5-7）
0.25H s0 y H s0
M
p
1 16
ehk sh H
y
s0
H 6
1 4
ehk sh
y
s0
H 4
2
图5-1 框架预应力锚杆支护结构立面图
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
图5-2 框架预应力锚杆支护结构剖面图
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology
在框架预应力锚杆边坡支
护结构中，由于锚杆的作用从
第5章 框架预应力锚杆支护技术
Lanzhou University of Technology

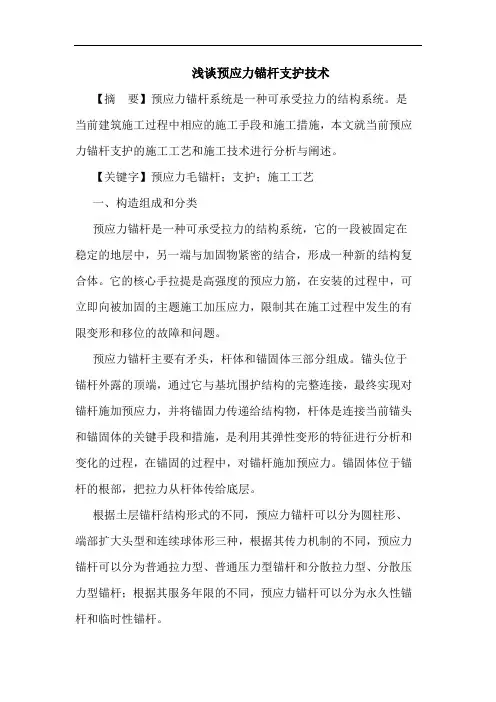

预应力锚杆支护技术
预应力锚杆支护技术在现代工程建设领域，尤其是在岩土工程中，预应力锚杆支护技术正发挥着越来越重要的作用。
这一技术不仅能够有效地保障工程的稳定性和安全性，还能够提高工程的质量和效益。
预应力锚杆支护技术，简单来说，就是通过在岩土体中设置锚杆，并对其施加一定的预应力，从而增强岩土体的稳定性。
它的工作原理就像是给岩土体穿上了一件坚固的“铠甲”，让其能够抵御外部的各种作用力。
预应力锚杆通常由锚杆体、锚具和垫板等组成。
锚杆体一般采用高强度的钢材，如螺纹钢，其表面通常会经过特殊处理，以增加与岩土体之间的摩擦力和粘结力。
锚具则用于将锚杆固定在岩土体中，并传递预应力。
垫板的作用是将预应力均匀地分布在岩土体表面，避免局部应力集中。
在实际应用中，预应力锚杆支护技术具有诸多优点。
首先，它能够显著提高岩土体的承载能力。
通过施加预应力，锚杆可以主动地约束岩土体的变形，使其在受到外部荷载作用时，能够保持较好的稳定性。
其次，它能够有效地控制岩土体的位移。
在一些对位移要求较高的工程中，如临近既有建筑物的基坑工程，预应力锚杆支护技术可以有效地减少岩土体的变形，从而保护周边建筑物的安全。
此外，该技术还具有施工方便、成本较低等优点。
然而，要想充分发挥预应力锚杆支护技术的优势，在设计和施工过程中需要注意许多问题。
在设计阶段，需要对工程地质条件进行详细的勘察和分析，以确定锚杆的长度、间距、预应力大小等参数。
这些参数的确定需要综合考虑岩土体的性质、工程的要求以及周边环境等因素。
如果设计不合理，可能会导致支护效果不佳，甚至引发工程事故。
在施工过程中，锚杆的制作和安装质量至关重要。
锚杆的制作需要严格按照设计要求进行，确保其强度和尺寸符合标准。
安装过程中，需要保证锚杆的垂直度和深度，以及预应力的施加精度。
同时，施工过程中的质量检测也是必不可少的。
通过对锚杆的拉拔试验等检测手段，可以及时发现施工中存在的问题，并采取相应的措施进行处理。
预应力锚杆支护技术在众多工程领域都有着广泛的应用。

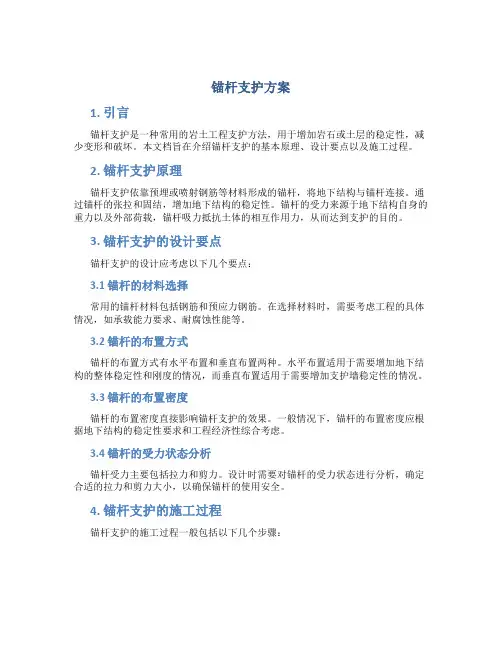

锚杆支护方案
锚杆支护方案1. 引言锚杆支护是一种常用的岩土工程支护方法，用于增加岩石或土层的稳定性，减少变形和破坏。
本文档旨在介绍锚杆支护的基本原理、设计要点以及施工过程。
2. 锚杆支护原理锚杆支护依靠预埋或喷射钢筋等材料形成的锚杆，将地下结构与锚杆连接。
通过锚杆的张拉和固结，增加地下结构的稳定性。
锚杆的受力来源于地下结构自身的重力以及外部荷载，锚杆吸力抵抗土体的相互作用力，从而达到支护的目的。
3. 锚杆支护的设计要点锚杆支护的设计应考虑以下几个要点：3.1 锚杆的材料选择常用的锚杆材料包括钢筋和预应力钢筋。
在选择材料时，需要考虑工程的具体情况，如承载能力要求、耐腐蚀性能等。
3.2 锚杆的布置方式锚杆的布置方式有水平布置和垂直布置两种。
水平布置适用于需要增加地下结构的整体稳定性和刚度的情况，而垂直布置适用于需要增加支护墙稳定性的情况。
3.3 锚杆的布置密度锚杆的布置密度直接影响锚杆支护的效果。
一般情况下，锚杆的布置密度应根据地下结构的稳定性要求和工程经济性综合考虑。
3.4 锚杆的受力状态分析锚杆受力主要包括拉力和剪力。
设计时需要对锚杆的受力状态进行分析，确定合适的拉力和剪力大小，以确保锚杆的使用安全。
4. 锚杆支护的施工过程锚杆支护的施工过程一般包括以下几个步骤：4.1 钻孔首先根据设计要求，在地下结构周围钻孔，钻孔位置和间距要根据具体情况确定。
4.2 安装锚杆在钻孔中安装锚杆，锚杆需要固定住以保证稳定性。
根据设计要求，可以使用锚固剂或钢套等材料进行固定。
4.3 锚杆张拉锚杆安装后，进行张拉作业。
张拉力的大小需要根据设计要求进行控制，以保证锚杆的受力状态满足设计要求。
4.4 锚杆固结完成锚杆张拉后，对锚杆进行固结。
可以使用灌注材料填充钻孔，以增加锚杆与周围土体的粘结力。
5. 锚杆支护的质量控制为了确保锚杆支护的施工质量，需进行以下质量控制措施：•对材料的选择进行检验，确保符合设计要求；•对钻孔的质量进行检测，包括孔径、孔深等；•对锚杆的安装质量进行检查，确保固定牢固；•对锚杆的张拉力进行监测，保证张拉力符合设计要求。

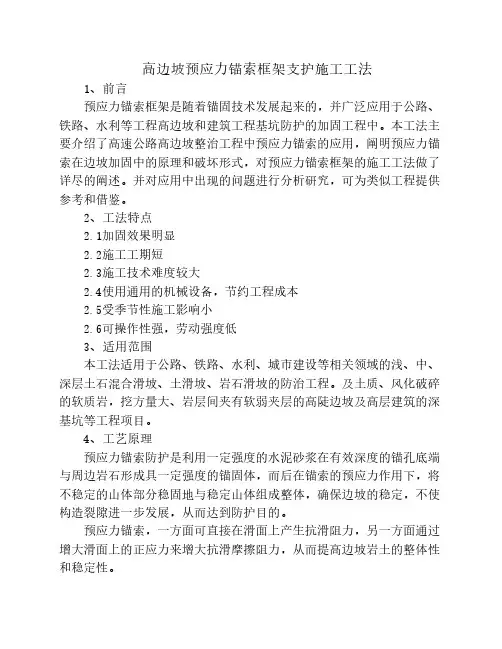

高边坡预应力锚索框架支护施工工法
SNS200/100 台 1
台2
ZB4/500带Biblioteka 台4阀YCW250A
台1
只2
GYJ60A
台1
台1
手提砂轮机 10
切割机 单根测力传 11 感器 精密液压油 12 压表
台2 台6 块 10
8、质量控制 8.1施工前应认真进行技术交底，施工中明确分工、清楚责任、统一 指挥，严格按设计图纸及相关规范要求施工;施工中严格按工序顺序， 严格把好各工序质量关，对隐蔽工程做好施工记录。 8.2脚手架的搭设必须稳定，对紧固体的紧固必须有人复核。钻机在 脚手架上必须固定牢固，避免因钻机固定不牢而导致孔位出现偏差。 8.3锚索孔径允许误差±2mm，倾角允许误差±1°，孔位允许误差 ±5厘米。。 8.4若遇坍孔，应立即停钻，进行固壁注浆处理，注浆24小时后重新 扫孔钻进。 8.5锚孔要清洗干净，空中不得留有岩粉和水。 8.6锚索的编制要确保每一根钢绞线始终均匀排列、平直、不扭不 叉，锈、油污要除净，对有死弯、机械损伤及锈坑者应剔出。 8.7锚索安放要保证锚索孔壁有不少于1厘米的注浆厚度。 8.8锚索下料长度允许误差±10cm，并对锚索按孔号相应编号。 8.9锚索的张拉要在注浆体强度达到设计要求后方可进行。 8.10张拉前必须对张拉设备进行标定，保证各级张拉的稳定时间。 张拉到位后用机械切除多余钢绞线，严禁电割、氧割。 8.11锚索的张拉必须按张拉程序进行，即：从上到下的原则进行张 拉、锁定。 8.12钢绞线要调直、除锈、去污垢，检查有无损伤、交叉重叠、锈
坡面上，孔位误差不得超过±50mm。如遇既有刷方坡面不平顺或特殊困 难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提 下，适当放宽定位精度或调整锚孔定位。
5.4搭设脚手架平台与钻机就位 为方便钻机作业，需在边坡上搭设脚手架平台。高边坡钻孔工作均 在高空条件下作业，作业平台的牢固性与安全性十分重要。采用符合规 范标准的φ48mm×35 mm 钢管作支架，用扣件联接，平台宽度为5m ， 作业平台上满铺建筑模板，模板与脚手架用铁丝绑扎牢固。 钻机在作业平台上安装要保证稳固，且保证使钻头中心对准孔位中 心。确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过 ±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方 位允许误差±2.0°。
《锚杆支护技术》课件
输标02入题
加强锚杆支护技术的实验研究，通过模拟实际工程条 件下的锚杆受力状态和岩土变形情况，揭示锚杆与岩 土体之间的相互作用机制。
01
03
结合现代信息技术和数值计算方法，开发智能化的监 测系统和数值模拟软件，实现锚杆支护技术的信息化
和智能化。
04
探索新型的锚杆材料和加工工艺，提高锚杆的承载能 力和耐久性，以满足更高要求的岩土加固工程需求。
施工简便
锚杆支护施工工艺相对简单， 不需要大型机械设备，可以大
幅缩短工期。
锚杆支护技术的局限性
地质条件限制
锚杆支护的效果受地质条件影响较大 ，对于复杂的地质结构，可能需要更 精确的设计和施工方法。
材料要求高
锚杆支护对材料的要求较高，需要高 质量的钢材和特殊的锚固剂，增加了 材料成本。
施工质量影响大
锚杆的工作原理主要基于摩擦力和粘结力。通过锚杆与岩土体之间的摩擦力和粘 结力，将岩土体紧密地连接在一起，形成一个整体，提高岩土体的承载能力和稳 定性。
锚杆的受力分析
锚杆的受力分析主要包括拉拔力和剪切力两个方面。拉拔力 是指锚杆受到的垂直于杆轴向的力，剪切力是指锚杆受到的 沿着杆轴向的力。
在锚杆支护技术中，需要根据岩土体的性质和工程要求，对 锚杆的受力进行详细的分析和计算，以确保锚杆能够满足工 程需求，并保证工程的安全性和稳定性。
锚杆支护技术具有施工简便、快速、安全可靠 等优点，适用于各种复杂地形和地质条件的岩 土加固工程。
锚杆支护技术在实际应用中需根据工程地质条 件、环境因素和工程要求进行合理的设计和施 工，以达到最佳的加固效果。
对未来研究的建议与展望
进一步研究锚杆支护技术的理论体系，完善锚杆设计 计算方法和施工工艺，提高锚杆支护技术的可靠性和
预应力锚杆支护技术
预应力锚杆支护技术在现代工程建设领域，预应力锚杆支护技术作为一种重要的岩土工程加固手段，发挥着至关重要的作用。
它广泛应用于隧道、边坡、基坑等工程中，有效地保障了工程的稳定性和安全性。
预应力锚杆支护技术的原理其实并不复杂。
简单来说，就是通过在岩土体中设置锚杆，并对锚杆施加一定的预应力，使锚杆与岩土体共同作用，形成一个稳定的支护体系。
锚杆就像是打入岩土体中的“定海神针”，而预应力则赋予了它更强的约束力，从而提高岩土体的整体稳定性。
这种技术的优点是显而易见的。
首先，它能够显著提高岩土体的承载能力。
通过施加预应力，锚杆可以预先对岩土体产生挤压作用，增强其内部的摩擦力和粘结力，使得岩土体能够承受更大的荷载。
其次，预应力锚杆支护技术可以有效地控制岩土体的变形。
在工程施工过程中，岩土体往往会因为开挖等操作而产生变形，如果不加以控制，可能会导致工程事故的发生。
而预应力锚杆可以限制岩土体的变形，保证工程的正常进行。
此外，该技术还具有施工方便、成本较低等优点。
在实际应用中，预应力锚杆支护技术需要根据具体的工程情况进行合理的设计和施工。
设计时，需要考虑岩土体的性质、工程的荷载条件、锚杆的布置方式和预应力的大小等因素。
比如，对于软弱岩土体，需要增加锚杆的数量和预应力的大小，以保证支护效果。
而在锚杆的布置方面，需要根据岩土体的受力情况，采用合理的间距和排距，使锚杆能够均匀地分担荷载。
施工过程也是至关重要的。
