摘要：
1.安川G7 变频器概述
2.锥形电机概述
3.安川G7 变频器在锥形电机上的应用
4.参数设置与调试
5.结论
正文：
一、安川G7 变频器概述
安川G7 变频器是日本安川电机公司推出的一款高性能变频器，适用于各种工业场合。
它具有优秀的性能、可靠的稳定性和便捷的操作性，能够满足不同电机类型的控制需求。
二、锥形电机概述
锥形电机是一种带有制动功能的特殊电机，其结构类似于锥形，因此得名。
锥形电机具有较大的起动力矩和良好的制动性能，广泛应用于起重、提升等机械设备中。
三、安川G7 变频器在锥形电机上的应用
安川G7 变频器可以很好地控制锥形电机，实现其速度、转矩和制动的精确调节。
通过变频器的参数设置，可以实现锥形电机在最短时间内安全有效的制动。
四、参数设置与调试
在使用安川G7 变频器控制锥形电机时，需要根据电机的负载情况调整变
频器的参数。
主要包括制动电阻、减速时间和负载等参数。
1.制动电阻：根据负载的大小和制动的要求选择合适的制动电阻。
2.减速时间：根据负载的特性和制动的要求调整减速时间，以确保在最短时间内实现安全有效的制动。
3.负载：根据实际应用场景选择合适的负载模式，以提高电机的运行效率和延长电机的使用寿命。
五、结论
总之，安川G7 变频器在锥形电机上的应用具有明显的优势，能够实现电机的精确控制和安全制动。
三相异步电动机的基本结构、额定数据和主要系列
采用封闭式结构，防护等级一般 为IP44，部分型号为IP23。电机 外壳采用铸铁制成，散热效果好。
额定数据
额定电压为380V，额定频率为 50Hz，功率范围从0.55kW到 315kW。
应用领域
广泛应用于各种工业领域，如 化工、石油、电力、纺织等。
YZR系列
概述
结构特点
YZR系列三相异步电动机是一种绕线转子电 动机，具有高启动转矩和启动电流小的特 点。
额定电流
总结词
额定电流是指在额定状态下，电动机所使用的电源电流。
详细描述
额定电流是电动机的一个重要参数，它反映了电动机的负载情况和效率。在选择额定电流时，需要考 虑电源的电流容量、电动机的工作环境和工况等因素。
额定频率
总结词
额定频率是指在额定状态下，电动机所 使用的电源频率。
VS
详细描述
额定频率是电动机的一个重要参数，它决 定了电动机的运行速度和性能。在选择额 定频率时，需要考虑电源的频率范围、电 动机的工作环境和工况等因素。
三相异步电动机的基本结构、额定 数据和主要系列
目 录
• 三相异步电动机的基本结构 • 三相异步电动机的额定数据 • 三相异步电动机的主要系列 • 三相异步电动机的绕组和联结方式 • 三相异步电动机的运行特性
01是三相异步电动机的固定部分，主要作用是产生旋转磁 场。
详细描述
额定功率是电动机的一个重要参数，它决定了电动机的负载能力。选择合适的额定功率对于确保电动机的正常运 行和延长使用寿命至关重要。在选择额定功率时，需要考虑负载的大小、电动机的工作环境和工况等因素。
额定电压
总结词
额定电压是指在额定状态下，电动机 所使用的电源电压。
详细描述
三相异步电动机的主要技术指标
2.增加气隙，提高最大转矩
6
最小转矩
Μmin′启动过程中电动机产生的最小转矩
注；一般采用最小转矩对额定转矩倍数表示，
Μmin′（倍数）=Μmin／ΜH
1.选择适当的定、转子槽数，提高最小转矩
2.增加气隙，提高最小转矩
7
温升
θ绕组的工作温度与环境之差，用℃表示
注；新标准中温度单位代号用K表示

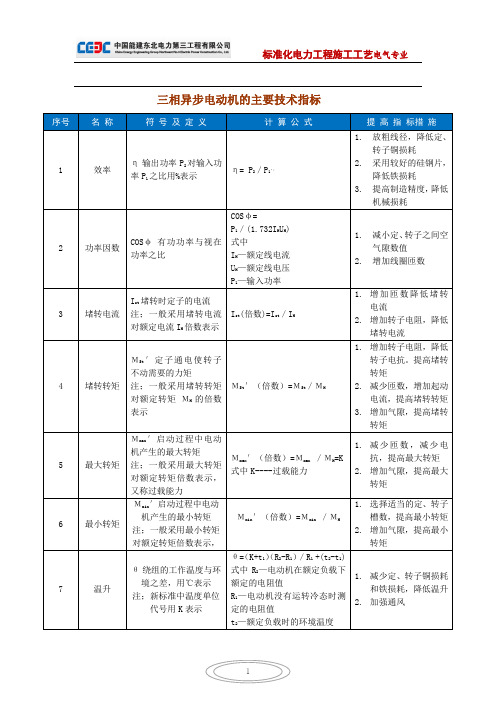

三相异步电动机的主要技术指标
1
效率
η输出功率P2对输入功率P1之比用%表示
η= P2／P1`′
1.放粗线径，降低定、转子铜损耗
2.采用较好的硅钢片，降低铁损耗
3.提高制造精度，降低机械损耗
2
功率因数
COSφ有功功率与视在功率之比
COSφ=
P1／(1.732IHUH)
式中
IH—额定线电流
UH—额定线电压
θ=（K+t1）（R2-R1）／R1+(t2-t1)
式中R2—电动机在额定负载下额定的电阻值
R1—电动机没有运转冷态时测定的电阻值
t2—额定负载时的环境温度
t1—测定R1时的环境温度
K——铜绕组235
铝绕组228
1.减少定、转子铜损耗和铁损耗，降低温升
2.加强通风
ΜSt′（倍数）=ΜSt／ΜH
1.增加转子电阻，降低转子电抗。提高堵转转矩
2.减少匝数，增加起动电流，提高堵转转矩
3.增加气隙，提高堵转转矩
5
最大转矩
Μmax′启动过程中电动机产生的最大转矩
注；一般采用最大转矩对额定转矩倍数表示，又称过载能力
Μmax′（倍数）=Μmax／ΜH=K
式中K----过载能力
锥形电机制动原理
锥形电机制动原理
锥形电机制动原理是通过改变电机的输出电压和电流来实现制动操作。
当电机需要制动时，控制系统将电机的旋转方向反转，并施加负载到电机轴上，使电机产生制动力矩。
具体实现方式如下：
1. 反向转矩产生：在制动操作开始时，控制系统将电机的输入相序反转，使电机的旋转方向反向。
根据电机运行的原理，反向旋转会导致电机内部的磁场重新排布，从而在电机轴上产生一个反向的转矩。
2. 异步发电：在制动操作过程中，电机轴上产生的反向转矩会抵消电机输入端施加的正向转矩。
此时，电机内部的感应电动势会引起电流的流动。
由于电机处于反向旋转状态，感应电动势的极性与输入电压相反，使得电流流向电机输入端，实现能量的回馈。
3. 回馈能量吸收：电流的回馈会导致电机内部的能量消耗，从而降低电机的旋转速度。
同时，由于电流方向的反转，也会消耗电机输入端的能量。
这样，通过回馈能量的吸收，电机的机械能被转化为电能，并被控制系统吸收和处理。
4. 制动效果：电机回馈吸收的能量会导致电机速度逐渐降低，直至停止旋转。
通过适当控制电机输入端的电压和电流，可以控制制动过程的平稳性和制动力大小。
5. 制动释放：当需要释放制动时，控制系统将电机的旋转方向
恢复到正向，同时逐渐恢复电机输入端的正向电压和电流。
这样，电机会逐渐恢复旋转，并重新转化为机械能输出。
通过上述原理，锥形电机可以实现电动车、电梯等许多需要制动功能的设备中的制动操作。
南京特种电机数据
ZD系列
型号组成及其代表含义：ZD □ 1 □- □
| | | | |代表极数
| | | | 机座号
| | | 第一次设计
| |Y代表运行，M代表慢速，R代表绕线，S代表双速，W代表卧式
|锥形转子电动机
该电机的主要特点：定子内表面与转子外表面都是圆锥形，电机轴除作旋转运动外，还作轴向窜动。
当电机通电时，定转子铁心产生轴向磁拉力使转子轴向移动并压缩弹簧，从而使风扇制动轮与制动座(后盖或端罩)脱离，转子随即旋转。
当电机断电后，轴向磁拉力小时，在压力弹簧的作用下，转子带动风扇制动轮一起复位，使制动轮与制动座接触，产生摩擦力矩，使电机迅速停转。
BZD隔爆型锥形转子电机参数
防爆标志ExdⅡBT4和ExdⅡCT4(H2)，适用于传爆能力不高于ⅡB和ⅡC级，引燃温度不低于T4
YDE系列实心转子制动三相异步电动机是为起重机的大车运行和小车运行机构配套研制的，该系列电机具有“软启动”特性，且不需要外接变阻器或其他附加装置，直接通电即可实现比较理想的“软启动”效果。
电机本身附带平面摩擦制动器，制动速度可调。
电机启动电流小(是普通电机的1/4～1/2)，适应频繁启动，节电效果显著，较小的启动电流可延长主控接触器等电器元件的使用寿命。
YEZ系列锥形转子三相异步电动机主要参数
YEZ系列锥形转子三相异步电动机主要参数
YEZ系列锥形转子三相异步电动机主要参数（H112～180mm）详细介绍：发布时间：2007-5-29 11:24:40
表1
注：此表为山东德州恒力电机有限责任公司的数据，电机用于混凝土搅拌机配套。
表2 S4-25%、绝缘等级：E级
注：此表为江苏启东电机厂的数据，专为JK系列建筑卷扬机配套设计制造的提升电动机。
表3 工作制S4-40%、绝缘等级：B极或F极、防护等级：IP44
注：此表为湖北咸宁起重电机厂的数据，是专为建筑机械配套而设计的产品，有单、
双速两种。
表4绝缘等级E级
注：此表为江苏启东电机厂的数据，专为JZ系列混凝土搅拌机配套的电动机，是在老产品上派生的。
◎YEZ系列锥形转子三相异步电动机(112～180mm)相关参数列表◎YEZ系列锥形转子三相异步电动机特点（H112～180mm）
◎YEZ系列锥形转子三相异步电动机主要参数（H112～180mm）◎YEZ系列锥形转子三相异步电动机外形尺寸（H112～180mm）。
ZDY21-4锥形转子三相异步电动机
主要性能参数及安装尺寸：服务不仅仅是搬运和维护更多的是为客户操心，为客户着想售后服务的宗旨：公司本着实现顾客满意度最大化的原则，在国内各大城市设立营销服务机构，向顾客提供快捷、完善的售前、售中、售后服务。
一、在保质期内如有质量问题，本公司均按规定实行“三包”服务。
二、在接到用户关于产品质量问题通知后，立即派出售后维修人员进行处理。
三、出厂合格率：100%；四、根据用户要求，协助安装调试，主动做好售前、售后服务工作。
将管理软件安装到各营业所，并对营业所的操作人员进行软件使用培训；对产品维护管理人员进行产品知识培训。
YSE2802-4D起重冶金软起动异步制动电动机∙上一件∙下一件订货量(台) 价格1-10 780.00元/台11-100 750.00元/台≥101720.00元/台成为该供应商会员可享受折优惠.请登录后进行申请供货总量：6000台∙发货地点：广东佛山禅城区∙∙∙品牌：锦州电机产品类型：三相异步电动机型号：YSE2802-4D极数：4极额定功率：0.8KW 额定电压：380（V）额定转速：1500（rpm）产品认证：CCC 应用范围：起重机小车及大车YSE YDSE系列实心转子制动电机（起重冶金软起动三相异步制动电动机）YSE、YDSE系列电机是锦州特种电机厂和北京起重运输机械研究所共同开发的新产品，是根据起重机的工作需要特殊设计的新型制动电动机，获国家专利。
其中YSE为单速；YDSE为双速或多速。
一、电机的用途及特点YSE、YDSE系列电机可作为各种单、双梁起重机、门式起重机的大车、小车运行机构的动力，也适合作电动葫芦行走的动力。
特点如下：1、YSE、YDSE系列电机具有软起动特性，不接起动电阻，也不必采取其它技术措施，直接送电就可获得“软起动”效果，电机本身附带平面摩擦制动器，制动速度可调。
配用该种电机对起重机的起动和停止时出现的“冲击”现象有非常明显的改善。
这正是起重机行业多年来所寻求的比较理想的工作状况。
电动葫芦用锥形转子电动机试验及数据处理
