层压机的工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】层压机的工作原理一、层压机工作原理结构及特点1、工作原理层压机顾名思义就是把多层物质压合在一起的机械设备。
真空层压机就是在真空条件下把多层物质进行压合的机械设备。
真空层压机应用于太阳能电池组装生产线上。
我们称之为太阳能电池组件层压机。
无论层压机应用于哪种作业，其工作原理都是相同的。
那就是在多层物质的表面施加一定的压力，将这些物质紧密地压合在一起。
所不同的事根据层压的目的不同，压合的条件各不相同。
2、层压机在太阳能电池片生产中的作用太阳能电池板组装生产线的工艺流程如下：前端━敷设━层压━固化━框架组装━测试工艺的目的是：原材料━电池板━整理太阳能电池组件层压机是实现从原材料到太阳能电池板过渡的关键设备。
在层压之前，从敷设这道工序我们可以看到太阳能电池板的材料组成（以普通组件为例）：1-2-3-连接好的电池片4-5-层压机的作用就是要把这些物质压合在一起，并要求压合后，达到一下目的：1-压合后无气泡（<2个/㎡）2-相融物质要融为一体3-无法相融物质间要有一定的粘结强度。
为了达到这三个目的，必须具备以下条件：a,压力；b温度；c,真空度；d,时间。
这4个条件事层压机生产电池片的必备条件。
定义：太阳能电池组件层压机事满足了以上全部4个条件的层压设备。
二、层压机的结构1、构成：结构部分+温度控制部分+动力系统+真空系统+控制部分共5个部分。
这里只介绍结构部分：太阳能电池组件层压机结构部分共分为上室真空，下室真空，上盖，下箱，架体。
共6个部分。
2、工作过程：各结构部分在生产电池板时的工作过程如下开盖━上室真空━放入待压组件━合盖━下室抽空━上室充气（层压）━下室抽气━开盖━取出电池板。
三、层压机的重要参数1-主体材料：铝合金或不锈钢，不建议使用普通钢。
2-真空抽气速率3-温度控制精度4-温度均匀性5-层压高度6-开启方式7-整机功率四、层压机的使用及日常维护1、合理选择层压机太阳能电池组件层压机能决定电池板的几个重要内容：1）要使电池板气泡达到表中要求；2）电池板胶粘度要达标；3）粘结强度要达标；4）碎片率要低；5）电池板的板型，即外形尺寸。
层压机工作原理
层压机工作原理层压机是一种常用于制造层压板的设备，它通过将多层材料压合在一起，形成一个坚固、耐用的复合材料。
层压板广泛应用于建筑、汽车、航空航天等领域，具有优异的机械性能和耐候性。
层压机的工作原理如下：1. 材料准备：首先，需要准备多层材料。
这些材料可以是不同种类的塑料、金属、纤维等。
每一层材料的厚度和性质都可以根据需要进行调整。
2. 材料堆叠：将准备好的材料按照一定的顺序堆叠在一起。
通常，层压板的结构是由中间的芯材和两侧的面板组成。
芯材可以提供强度和刚度，而面板则提供外观和保护。
3. 温度控制：层压机通常配备了加热系统，可以控制材料的温度。
在压合过程中，加热系统会提供足够的热量，使材料达到一定的软化温度。
这有助于材料更好地融合在一起。
4. 压合过程：一旦材料达到了适当的温度，层压机会施加高压力，将材料压合在一起。
这个过程通常需要一定的时间，以确保材料充分融合并形成牢固的结合。
5. 冷却阶段：在压合完成后，层压板需要冷却一段时间。
这样可以使材料固化并保持其形状。
冷却时间的长短取决于材料的性质和厚度。
6. 切割和加工：一旦层压板完全冷却，可以进行切割和加工。
根据需要，层压板可以被切割成不同的形状和尺寸，以满足具体的应用要求。
层压机的工作原理简单明了，但在实际操作中需要注意以下几点：1. 材料选择：不同的应用需要不同的材料，因此在选择材料时要考虑到所需的机械性能、耐候性和成本等因素。
2. 温度和压力控制：温度和压力是层压过程中的两个关键参数。
需要根据具体的材料和要求来控制温度和压力的大小，以确保最佳的层压效果。
3. 安全操作：层压机通常需要高温和高压，因此在操作过程中要注意安全。
操作人员应该穿戴适当的防护设备，并遵循相关的安全操作规程。
层压机的工作原理及其应用广泛，可以生产出高质量的层压板，满足各种工程项目的需求。
通过合理的材料选择和精确的工艺控制，层压机可以生产出符合各种标准和规范的产品，为各行各业提供可靠的解决方案。
层压机工作原理
层压机工作原理

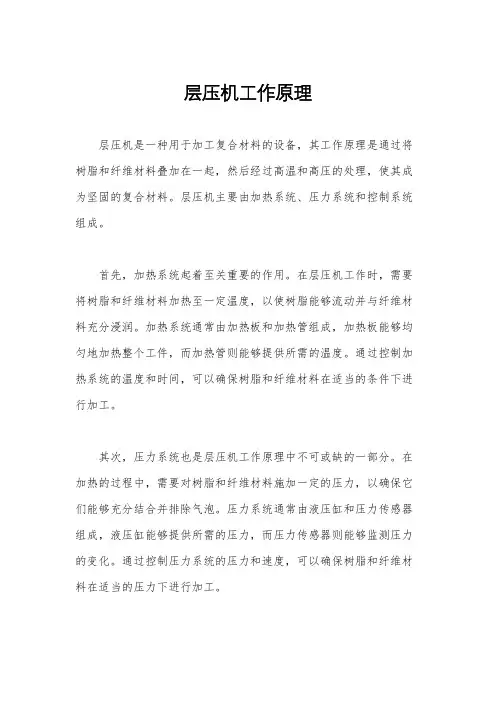

层压机是一种用于加工复合材料的设备，其工作原理是通过将树脂和纤维材料叠加在一起，然后经过高温和高压的处理，使其成为坚固的复合材料。
层压机主要由加热系统、压力系统和控制系统组成。
首先，加热系统起着至关重要的作用。
在层压机工作时，需要将树脂和纤维材料加热至一定温度，以使树脂能够流动并与纤维材料充分浸润。
加热系统通常由加热板和加热管组成，加热板能够均匀地加热整个工件，而加热管则能够提供所需的温度。
通过控制加热系统的温度和时间，可以确保树脂和纤维材料在适当的条件下进行加工。
其次，压力系统也是层压机工作原理中不可或缺的一部分。
在加热的过程中，需要对树脂和纤维材料施加一定的压力，以确保它们能够充分结合并排除气泡。
压力系统通常由液压缸和压力传感器组成，液压缸能够提供所需的压力，而压力传感器则能够监测压力的变化。
通过控制压力系统的压力和速度，可以确保树脂和纤维材料在适当的压力下进行加工。
最后，控制系统是层压机工作原理中的关键部分。
控制系统通常由PLC（可编程逻辑控制器）和人机界面组成，PLC能够对加热系统和压力系统进行精确的控制，而人机界面则能够实现操作者与设备的交互。
通过控制系统，操作者可以对加热温度、压力大小和加工时间进行设定，并且能够监测加工过程中的各项参数，确保加工质量。
综上所述，层压机工作原理主要包括加热系统、压力系统和控制系统。
通过这些系统的协同作用，层压机能够对树脂和纤维材料进行高温高压的加工，使其成为坚固的复合材料，从而满足各种工业领域对材料强度和耐用性的需求。
层压机工作原理
层压机工作原理层压机是一种用于制造层压板材的机械设备，其工作原理是通过对多层材料进行加热和压力处理，使其在高温和高压下形成一个坚固的复合结构。
层压机广泛应用于建筑、航空航天、汽车、电子等领域，用于制造高强度、耐磨、耐腐蚀、绝缘等特性的层压板。
工作原理如下：1. 材料准备：首先，根据需要制造的层压板的要求，准备好各种材料，包括基材、胶粘剂和表面材料。
基材可以是金属、塑料、木材等，胶粘剂通常是热固性树脂，表面材料可以是装饰性的或具有特殊功能的。
2. 堆叠：将准备好的基材、胶粘剂和表面材料按照特定的顺序堆叠在一起，形成一个层叠结构。
每一层都需要经过严格的控制，以确保最终的层压板具有所需的性能。
3. 加热：将堆叠好的材料送入层压机的加热区域。
加热区域通常由加热板和加热元件组成，可以提供均匀的加热温度。
加热的目的是使胶粘剂热软化，使其能够在压力作用下与其他材料粘合。
4. 压力：加热的材料进入压力区域，压力区域通常由液压系统或气压系统提供压力。
在高温和高压的作用下，胶粘剂开始流动并与其他材料粘合在一起。
压力的大小和持续时间对最终产品的质量至关重要。
5. 冷却和固化：在经过一定的压力处理后，层压板进入冷却区域，通过冷却使胶粘剂固化。
冷却可以通过自然冷却或通过冷却装置来实现，以确保胶粘剂能够达到所需的硬度和强度。
6. 检验和切割：经过冷却和固化后，层压板需要进行检验，以确保其质量符合要求。
检验可以包括外观检查、尺寸测量、强度测试等。
合格的层压板可以根据需要进行切割和加工，以满足具体的应用需求。
层压机工作原理的核心是通过加热和压力处理使材料粘合在一起，并在固化后形成一个坚固的复合结构。
通过控制加热温度、压力大小和持续时间，可以获得具有特定性能和质量的层压板。
这种工作原理的应用使层压机成为制造高品质层压板的关键设备之一。
层压机结构与工作原理介绍全解课件
脱模
冷却后，打开工作台，取出层 压制品。
工作原理图解
图中展示了层压机的工作原理，包括预压、加热、加压、冷却和脱模等步骤。通过该图解，可以更加直观地理解层压机的工 作过程和原理。
层压机应用领域
复合材料制造
层压机用于制造复合材料板材、管材、型材等， 广泛应用于航空航天、船舶、建筑等领域。
汽车制造
层压机用于制造汽车零部件，如刹车片、气瓶压 力容器等。
ABCD
电子封装
层压机用于制造电子元器件的封装材料，如集成 电路的基板和电子元件的绝缘材料等。
其他领域
层压机还可应用于食品包装、医疗器械、体育器 材等领域。
层压机结构与工作 原理介绍全解课件
目 录
• 层压机概述 • 层压机结构 • 层压机工作原理 • 层压机操作与维护 • 层压机发展趋势与展望
01
层压机概述
层压机定义
层压机是一种将多层材料在一定温度 和压力下粘合在一起的设备，广泛应 用于复合材料、电子、汽车、航空航 天等领域。
层压机通常由加热系统、压力系统和 控制系统等组成，通过精确控制温度 和压力，实现多层材料的粘合和固化 。
材料
下模板通常采用厚实且刚性强的钢材 或铸铁制造，以确保足够的承重能力 和稳定性。
加热系统
作用
加热系统是层压机的核心部分，负责提供所需的热量，使胶片和玻璃在压力作 用下熔合在一起。
组成
加热系统通常包括加热元件、温度控制装置和热传导介质。加热元件通常采用 电热丝或红外线加热元件，温度控制装置用于监控和控制温度，热传导介质则 起到将热量均匀传递给被层压材料的作用。
层压机结构与工作原理介绍全解
三、层压机工作原理介绍：
用气囊隔开,上盖气 囊之上为上室
关盖后气囊与发热板间 密封成一个腔体形成下 室
层压机工作状态：
在关闭层压机上盖后,后面的过程如下: ① 抽真空程序:下室真空,上室真空 ② 加压程序: 下室真空,上室充气 ③ 层压过程: 下室真空,上室”0” ④ 开盖过程: 下室充气,上室真空
真空系统连接图
上室真空管 道 上下室真空阀门
下室真空管道
两口两位电磁阀
气动系统
气动系统连接图
控制系统
PLC程序控制器
程控器控制层压过程中的动作顺序程各动作 的运行时间.
温度控制器:在层压过程中通过它进行加热 使温度控制在设置温度±3℃内
时间继电器:在不同温度进行层压时需要 不同的层压时间，通过调整时间继电器 上是时间设置可以改变抽真空和层压时 间．
太阳能层压机介绍
目录: 一、层压机厂家简介。 二、层压机的结构介绍。 三、层压机工作原理介绍
一、层压机厂家简介：
营口金辰机械有限公司：
秦皇岛瑞晶太阳能科技有限公司：
秦皇岛市奥瑞特科技有限公司：
秦皇岛博硕光电设备有限公司 ：
二、层压机的结构介绍：博硕油 Nhomakorabea加热层压机 BSL1.1-2.2O
现生产上使用的层压机为油加热层压机,主要是在 加热器中将导热油加热到设定温度,再将其通过管 道将加热后的油在发热板下面循环,使发热板达到 设定温度.工作时真空泵通过层压机发热板上的小 气孔,将层压机下室内的气体抽出,使其达到真空 状态.
加压时间：对应着层压时施加在 组件上的压力，充气时间越长， 压力越大。因为像 EVA 交联后 形成的这种高分子一般结构比 较疏松，压力的存在可以使 EVA胶膜固化后更加致密，具 有更好的力学性能。同时也可 以增强 EVA与其他材料的粘合 力
层压机工作原理
层压机工作原理标题：层压机工作原理引言概述：层压机是一种常用的工业设备，主要用于生产各种板材和复合材料。
它通过将多层材料叠加在一起并施加高压和温度，使得材料之间的粘合更加牢固，从而生产出高质量的板材。
本文将详细介绍层压机的工作原理。
一、材料叠加1.1 材料准备：在层压机工作之前，需要准备好需要加工的各种材料，包括树脂、纤维布等。
1.2 材料叠放：将准备好的材料按照设计要求叠放在一起，确保每一层材料的位置和顺序都正确。
1.3 压力传递：通过压力系统将叠放好的材料夹紧，确保每一层材料之间都有足够的接触面积。
二、加热压制2.1 温度控制：在材料叠加完成后，层压机会通过加热系统将材料加热到一定温度，以促进树脂的流动和固化。
2.2 压力施加：同时，层压机会施加高压力，使得材料之间的树脂能够充分渗透和粘合，确保板材的质量。
2.3 压制时间：根据不同的材料和工艺要求，层压机会设置不同的压制时间，以确保板材的固化和成型。
三、松压冷却3.1 松压过程：在板材经过一定时间的加热和压制后，层压机会逐渐减小压力，使得板材可以自然膨胀。
3.2 冷却效果：随着压力的减小，板材会逐渐冷却，树脂固化，板材变得更加坚固。
3.3 拆模取料：最后，层压机会打开模具，取出成型好的板材，完成整个生产过程。
四、质量检测4.1 外观检查：生产出的板材会进行外观检查，确保表面平整、无气泡和瑕疵。
4.2 尺寸测量：通过精密的尺寸测量仪器，检测板材的尺寸是否符合设计要求。
4.3 物理性能测试：对板材进行物理性能测试，包括强度、硬度等指标，确保板材质量达标。
五、维护保养5.1 清洁保养：定期清洁层压机的各个部件，保持设备的清洁和良好状态。
5.2 润滑维护：对层压机的润滑部件进行定期维护，保证设备的正常运转。
5.3 定期检修：定期对层压机进行全面检修，检查设备的各项性能和安全指标，确保设备的长期稳定运行。
结论：层压机作为一种重要的工业设备，在生产板材和复合材料方面发挥着重要作用。
层压机工作原理
层压机工作原理层压机是一种常用的工业机械设备，广泛应用于板材加工、家具制造、建筑材料生产等领域。
它通过将多层材料压制在一起，使其形成一个坚固的复合板，具有良好的抗弯、抗压和抗拉强度。
本文将介绍层压机的工作原理。
1. 压力系统层压机的核心部分是压力系统。
压力系统由液压缸、油泵、油管和控制阀等组成。
工作时，油泵会将液压油送入液压缸，液压缸的活塞向上或向下运动，从而施加压力在层压板上。
液压油的压力可以根据需要进行调整，以适应不同的工作要求。
2. 加热系统加热系统是层压机能够将多层材料黏合在一起的关键。
加热系统由热油炉、加热管、温度控制器等组成。
加热管内的热传导油被加热到一定温度，通过加热板传递给层压板，使其升温。
材料在一段时间的高温作用下，能够使胶水或树脂熔化，从而实现板材的黏合。
3. 控制系统控制系统是层压机的大脑，用于控制整个工作过程。
控制系统由PLC控制器、触摸屏以及传感器等组成。
在操作层压机时，通过触摸屏设定加压时间、加压力度、升温温度等参数，然后控制器会通过传感器来监测工作状态，并根据设定的参数进行控制。
控制系统具有自动化的特点，能够提高生产效率和产品质量。
4. 工作过程层压机的工作过程一般包括以下几个步骤：(1) 材料准备：将要压制的板材和胶水或树脂等材料准备好，并按照规定的层数进行叠放。
(2) 上料：将准备好的板材放在工作台上，调整好层压机的夹持装置，使板材固定在工作台上。
(3) 加热压制：设置好加热温度和压力，启动层压机，加热系统开始工作，使板材升温到设定温度。
同时，液压系统施加压力，使板材被紧密压合在一起。
(4) 冷却固化：在一定时间的加热和压制作用下，胶水或树脂能够充分熔化，并渗透到板材间的空隙中。
待板材冷却后，胶水或树脂逐渐固化，形成一块坚固的复合板。
(5) 取料：待复合板冷却固化后，打开夹持装置，取出成品。
5. 注意事项在使用层压机时，需要注意以下几个事项：(1) 安全操作：层压机工作时会施加较大的压力和高温，操作人员要佩戴好防护设备，确保操作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空系统: 真空系统的工作原理如下图所示
层压机在工作状态时,各开关 阀门的工作状态如下:抽真空 程序使,上下室真空阀门全部 打开,所有电磁阀都关闭,在 进行到加压程序时,上室真空 阀关闭,同时上室充气阀门打 开,外界的大气通过管道进入 到上室;层压程序时,上室充 气阀门关闭,其他阀门保持不 变,开盖程序时,上室真空阀 门打开,下室真空阀门关闭, 同时下室充气阀门打开,外界 的大气进入到下室,下室充气
温度的设定:主要是根据所使用的 EVA的特性,熔化温度,固化速度, 组件的生产时的实际温度,最后通 过层压实验,测试其胶凝度,拉力 值,综合这些方面确定的层压温度 为140度
断电情况下手动打开层压机的方法
充气方法：手动充气装置在电气动阀箱内， 部件型号为4HV230-08。正常情况下，该手动阀处 于中间关闭位置（在正常生产过程中严禁操作人 员对其进行操作），当需要对上下腔进行手动充 气时，向左右般动该阀的操作手柄，可分别对上 下腔室进行充气（如图所示）
加热系统
导热油型号：SD340型导热油，加热温度≤200℃；加热管在使用过程中分为两组， 开启加热时，两组加热管同时工作，当设备温度达到使用温度以后，设备自动关闭 其中一组加热管，仅用其中的一组即可维持设备温度。
油路图:
导热油在加热箱内被电热管加热后，用热油泵通过管路传送到用 热设备(层压机加热板)，热交换后再次回到加热箱加热，实现连续循 环供热。
真空系统
什么叫做真空? 要回答这个问题,我们先要知道什么叫标准大气压.
标准大气压值的规定，是随着科学技术的发展，经过几次变化的。最初规定在摄氏温度 0℃、纬度45°、晴天时海平面上的大气压强为标准大气压，其值大约相当于76厘米 汞柱高。后来发现，在这个条件下的大气压强值并不稳定，它受风力、温度等条件的 影响而变化。于是就规定76厘米汞柱高为标准大气压值。但是后来又发现76厘米汞柱 高的压强值也是不稳定的，汞的密度大小受温度的影响而发生变化；g值也随纬度而变 化。
完毕后,层压机上盖打开.
真空系统连接图
上室真空管 道
上下室真空阀门
下室真空管道
两口两位电磁阀
气动系统 气动系统连接图
控制系统
PLC程序控制器
程控器控制层压过程中的动作顺序程各动作 的运行时间.
温度控制器:在层压过程中通过它进行加热 使温度控制在设置温度±3℃内
时间继电器:在不同温度进行层压时需要 不同的层压时间，通过调整时间继电器 上是时间设置可以改变抽真空和层压时 间．
为了确保标准大气压是一个定值，1954年第十届国际计量大会决议声明，规定标准大气压 值为
1标准大气压＝101325牛顿／米2
由于空气也受到重力作用，所以像液体对浸在它里面的物体要产生压强一样，空气对浸在 它里面的物体也就要产生压强。我们把大气对浸在它里面的物体的压强叫做大气压强， 简称为大气压或气压。
加压时间：对应着层压时施加在 组件上的压力，充气时间越长， 压力越大。因为像 EVA 交联后 形成的这种高分子一般结构比 较疏松，压力的存在可以使 EVA胶膜固化后更加致密，具 有更好的力学性能。同时也可 以增强 EVA与其他材料的粘合 力
层压时间：是施加在组件上的压力的保
持时间。抽真空时间，加压时间和层 压时间之和就是EVA总的固化时间. 气 囊开始下压过程是将组件内部残存的 气体排出的过程,并对组件施加一定的 压力,使EVA胶膜固化后分子结构更加 致密，具有更好的力学性能,增强 EVA 与其他材料的粘合力.根据拉力测试和 胶凝度的测试结果,将加压和层压时间 合定为9分钟即可使胶凝度达到65%～ 95%之间
用托里拆利实验可以测出大气压强的值。通过实验可知，大气压强跟760毫米水银柱产生 的压强相等，如图11—1所示，由液体压强的公式来算
ρ=ρgh =13.6×103千克/米3×9.8牛/千克×0.76米 =1.01×105帕 因此，通常把等于760毫米水银柱的大气压叫做标准大气压。1标准大气压等于1.01×105
层压机工作腔内示意图：
层压机上室
层压机各程序时间及温度的设定：
抽真空时间:一是排出封装材料间隙的空气和层压 过 程中产生的气体，消除组件内的气泡；二是
在层压机内部造成一个压力差，产生层压程序 中所需要的压力. EVA完全溶化时的温度是80 度,所以必须等到EVA完全溶化,达到最佳的熔融 态后,气囊才能下压,这是最有利于排出组件内 气体的,可以减少气泡的产生.根据测试温度的 数据分析,在抽真空5分钟左右时组件上的温度 即可达到80度,而这时EVA的流动性较大,气囊 在这时下压,容易造成组件的移位,为避免产生 移位,将抽真空时间延长至6分钟
太阳层压机介绍
目录: 一、层压机厂家简介。 二、层压机的结构介绍。 三、层压机工作原理介绍
一、层压机厂家简介：
营口金辰机械有限公司：
秦皇岛瑞晶太阳能科技有限公司：
秦皇岛市奥瑞特科技有限公司：
秦皇岛博硕光电设备有限公司 ：
二、层压机的结构介绍：
博硕油温加热层压机 BSL1.1-2.2O
现生产上使用的层压机为油加热层压机,主要是在 加热器中将导热油加热到设定温度,再将其通过管 道将加热后的油在发热板下面循环,使发热板达到 设定温度.工作时真空泵通过层压机发热板上的小 气孔,将层压机下室内的气体抽出,使其达到真空 状态.
太阳电池组件层压机三维模型图
上下室真空/ 充气开关及
指示灯
负压表）
关盖 到位 指示 灯
真空泵 开关及 指示灯
油泵/加 热开关
三相 电指 示灯
真空计
开盖/关盖 按钮
手动/自动 转换开关 及指示灯
温控仪
时间 继电 器
电源 钥匙 开关
层压机的组成系统:
加热系统
层压机的组成系统
真空系统 气动系统
控制系统
三、层压机工作原理介绍：
用气囊隔开,上盖气 囊之上为上室
关盖后气囊与发热板间 密封成一个腔体形成下
室
层压机工作状态：
在关闭层压机上盖后,后面的过程如下: ① 抽真空程序:下室真空,上室真空 ② 加压程序: 下室真空,上室充气 ③ 层压过程: 下室真空,上室”0” ④ 开盖过程: 下室充气,上室真空
