技嘉主板命名规则
技嘉主板字母命名
注解 DDR2&DDR3 代表了该主板支持高清显示输出 代表了该主板支持双路交火和双路的SLI 特殊命名，区分个别功能，一般代表该芯片组当中低端带显示输出 DS系列为2011年新系列产品，指台系和日系固态电容混合 mini小板 代表333技术，支持USB3.0 SATA3.0 USB3倍力 一般代表该主板为大板，全固态，支持USB3，突出USB3的卖点 DDR3内存支持 带COM接口（打印机接口） 全固态日系电容 动态节能引擎 轻松省节能引擎 特殊命名，区分个别功能，该芯片组当中最具性价比 HDMI 特殊命名，区分个别功能 小板型 AMD系列,NV芯片组 AMD系列,AMD芯片组 加强板本，在原型号上增强 磁盘阵列 超耐久3代 至尊超频
EP45C-DS3
EP43-UD3L EP31-DS3LP P31-ES3G/P43-ES3G P31-ES3G/P43-ES3G EG41M-US2H EP45-UD3L/G41M-US2L H61M-S2 M52L-S3P MA-770T-UD3P EP31-DS3LP EP45-UD3R EP41-UD3L EX58-EXTREME
安全；智能 安全；智能；效能 安全；智能；效能；热管 安全；智能；效能；热管；双卡交火
四显卡插槽＋四卡交火 四个网卡 四个BIOS 四个e-SATA接口 四个TriplEP45C-DS3 Z68XP Z68X P-UD3 Z68X Z68 XP-UD3 H61M-S2 V A55-DS3P A55- DS3P DS H61N H61 N-USB3 870A 870 A-USB3L 870A- USB3 G41MT G41M T-S2 G41MT-S2P T 880GM- D2H 在前， 在前，EP45-UD3R 在后， 在后，P31-ES3G P45-ES3 G H67-UD3 H 770T-D3 L 在后，H61M 在后，H61 M-S2 在前，M52LT-D3P 在前， MA770-US3 MA 770-US3 P41-UD3 P X58A-UD3 R EP45-UD3R
主板基础知识
Socket 7（Super 7）架构
Socket 7（Super 7）架构
这就是Socket 7插座，使用它旳CPU有 Intel旳奔腾（Pentium）系列、多能奔腾 （Pentium MMX）系列；AMD旳K5、 K6（K6、K6－2、K6－Ⅲ）系列； Cyrix旳6x86系列（6x86、6x86MX、 MⅡ）；IDT旳C6系列（C6；C6－2） 等。
主板接口
目前全部旳主板都把IDE接口（主IDE接口 、副IDE接口）、软驱接口、并行口（打印 接口） 、串行口（COM1，COM2） 、 PS/2旳鼠标和键盘接口、USB接口（即通用 串行总线）集成到主板上，另外有些主板 上还集成有声卡、显卡等接口。
主板外接设备接口
USB接口
USB（Universal Serial Bus）接口，也叫 做通用串行总线，它是新一代旳多媒体 电脑旳外设接口。
主板控制芯片组
主板控制芯片组由北桥（North Bridge） 芯片和南桥（South Bridge）芯片构成， 北桥芯片在CPU旁边，南桥芯片在PCI插 槽旁边，
主板控制芯片组
北桥芯片
北桥芯片是经过前端总线与CPU进行数 据互换，并将处理过旳数据信号和控制 信号传送给内存，图形图像控制组件和 南桥芯片。负责控制主板能够支持CPU 旳种类、内存类型和容量。
Socket 370架构
Socket 370架构
Socket 370插座是Socket系列插座中旳小 弟弟，使用它旳CPU有Intel新赛扬系列 和FC－PGA（Flip Chip Pin Grid Array， 倒装芯片针栅阵列）封装旳Pentium III Coppermine（铜矿）系列；威盛（VIA ）收购Cyrix后生产旳Joshua（约书亚） 系列。图中圈起处是这两种插座旳外观 区别之一。

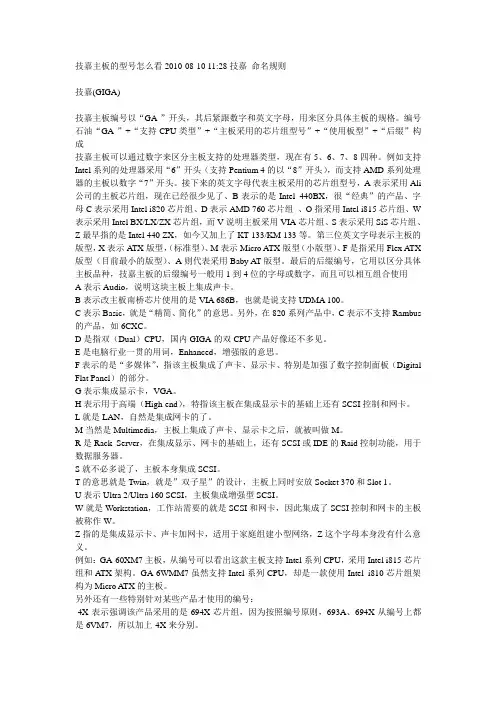

技嘉主板的型号怎么看2010
技嘉主板的型号怎么看2010-08-10 11:28技嘉命名规则技嘉(GIGA)技嘉主板编号以“GA-”开头，其后紧跟数字和英文字母，用来区分具体主板的规格。
编号石油“GA-”+“支持CPU类型”+“主板采用的芯片组型号”+“使用板型”+“后缀”构成技嘉主板可以通过数字来区分主板支持的处理器类型，现在有5、6、7、8四种。
例如支持Intel系列的处理器采用“6”开头（支持Pentium 4的以“8”开头），而支持AMD系列处理器的主板以数字“7”开头。
接下来的英文字母代表主板采用的芯片组型号，A表示采用Ali 公司的主板芯片组，现在已经很少见了、B表示的是Intel 440BX，很“经典”的产品、字母C表示采用Intel i820芯片组、D表示AMD 760芯片组、O指采用Intel i815芯片组、W 表示采用Intel BX/LX/ZX芯片组，而V说明主板采用VIA芯片组、S表示采用SiS芯片组、Z最早指的是Intel 440 ZX，如今又加上了KT 133/KM 133等。
第三位英文字母表示主板的版型，X表示ATX版型，（标准型）、M表示Micro ATX版型（小版型）、F是指采用Flex ATX 版型（目前最小的版型）、A则代表采用Baby AT版型。
最后的后缀编号，它用以区分具体主板品种，技嘉主板的后缀编号一般用1到4位的字母或数字，而且可以相互组合使用A表示Audio，说明这块主板上集成声卡。
B表示改主板南桥芯片使用的是VIA 686B，也就是说支持UDMA 100。
C表示Basic，就是“精简、简化”的意思。
另外，在820系列产品中，C表示不支持Rambus 的产品，如6CXC。
D是指双（Dual）CPU，国内GIGA的双CPU产品好像还不多见。
E是电脑行业一贯的用词，Enhanced，增强版的意思。
F表示的是“多媒体”，指该主板集成了声卡、显示卡、特别是加强了数字控制面板（Digital Flat Panel）的部分。
主板型号
1. 主流P4X系列“A”意为使用的是INTEL925的芯片组。
“K”意为使用的是INTELP35的芯片组。
“V”意为使用的是VIA系列的芯片组。
“Extreme”终极版本。
国外的LANPARTY经常见到此类主板。
“SE” SecondEdition简化版本？国内主要流通版本。
“PRO”高级版，比SE规格高些。
“DELUXE”豪华版“WIFI-AP”主板带WIFI AP功能后缀V:意为集成显卡的主板附带了显卡接口(这种主板都集成了显卡) “WS’ Work station?服务站版本“mx – microatx”小板（一般都集成显卡）“EPU”带EPU节能芯片主板比如：P5K SEP35芯片的简化版本。
2，P3X系列“L”意为使用的是945系列的芯片组“N”则表示为采用的芯片组为NVDIA的.“Q”意为使用的是P4X/G4X系列的芯片组。
“U”意为使用的是扬智系列的芯片组“E”意为使用的是G35/X48系列的芯片组ASUS P5K SE驱动之家已经打出了最新X58芯片的命名。
由于更换了接口华硕的主板命名上也升级为”P6”好像真的进入了“奔腾6”时代。
AMD篇“M”意为使用的是940接口“2”意为支持双核CPU“3”意为支持三核CPU“A”意为使用的是AMD芯片“N”意为使用的是NV芯片“78”意为分别代表AMD780G芯片和MCP78芯片“72”意为使用MCP72芯片“68”意为使用MCP68芯片“T”意为使用AMD790GX/X“HDMI”意为使用了HDMI高清接口AM2“S”意为使用的是SIS的芯片组。
比如M2S-X“V”意为使用的是VIA系列的芯片组。
比如M2V其他型号均分析过。
华硕不愧为主板业的老大，产品型号丰富，命名规则也十分复杂。
只是Geforce6100/nforce430芯片多达八款。
普通消费者区分他们之间的规格差别是十分困难的，再加上价格定位不清晰。
大家在选购产品的时候很容易上当受骗。
认识各品牌主板型号的方法
怎么识别规格繁多的主板呢?由于各厂商的技术参数各不一样,编号也随着各人的不同而让消费者麻烦不已 ,但是尽管此时此刻的主板的编号越来越艰难，但是万变不离其宗，它们的产品编号还是紧紧围围着芯片组和支持的处理器类型来命名，所以只要我们能把各个厂商的主板编号规律搞清晰，就能通过主板编号了解该产品的特点和性能，让大家购置主板时不在犯愁。
华硕主板的型号命名分为四个局部第一局部表示支持的处理器类型，其次局部为主板采用的芯片组厂家，第三局部为芯片组类型，第四局部是用来区分主板类型的后缀。
型号命名前三局部为主板型号命名的主体。
联想(QDI)我们可以通过主板芯片名称就初步判定该主板是支持 INTEL 或者AMD 系列CPU，其中主板芯片名称取自联想公司研发代号的第一个字母，假如浮现重复就选择研发代码的最终一位字母作为附加标识码。
例如 Intel i815 芯片组在联想公司的主板研发代号为Synacti X，假如只取字母 X，这样 Intel i815 芯片组主板的主板芯片名称就确定为 SX。
联想将 VIA 芯片组的研发代号指定为Advance，其主板的主板芯片名称确定为 A。
精英(ECS)首先通过第一个英文字母来说明主板支持的 CPU 类型， P 表示支持 Intel 或者与 Intel 处理器兼容的 CPU，后面的数字那末详细说明支持的 CPU 类型。
6 说明支持赛杨和 PII 级 CPU 主板， K 那末说明支持 AMD 的 K7 系列 CPU，并且还会协作数字 7 一并运用。
其次局部是采用的芯片组名称， BX 代表 440BX 芯片组、 IW 代表 I810 芯片组、 BA 代表 VIA 的 Apollo 芯片组、 VA 代表 VIA 的 694X 芯片组、 SE 代表 SIS 的 620 芯片组等。
第三局部处理器接口类型，用一个英文字母来简洁区分， T 表示主板同时拥有 Slot 1 和 Socket 370 两种接口，而 P 表示该主板上惟独一个 Scocket 370 接口。

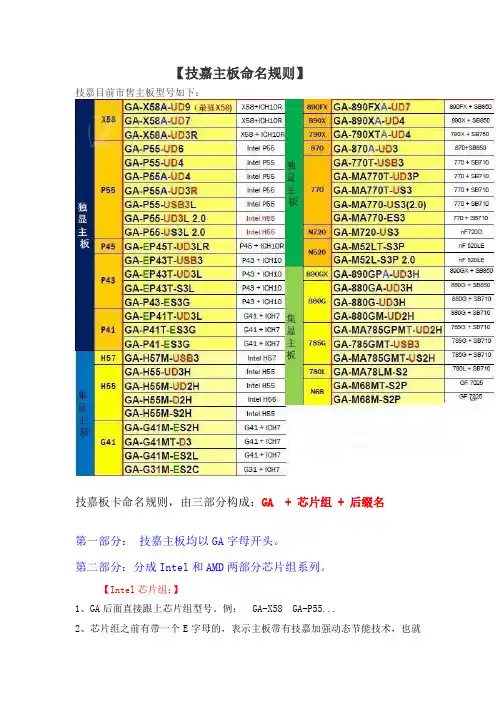

技嘉主板命名规则
【技嘉主板命名规则】技嘉目前市售主板型号如下：技嘉板卡命名规则，由三部分构成：GA + 芯片组 + 后缀名第一部分：技嘉主板均以GA字母开头。
第二部分：分成Intel和AMD两部分芯片组系列。
【Intel芯片组：】1、GA后面直接跟上芯片组型号。
例： GA-X58 GA-P55...2、芯片组之前有带一个E字母的，表示主板带有技嘉加强动态节能技术，也就是处理器供电相数可随负荷调整。
但是到了X58、P55、H55、H57系列，全部带有第二代动态节能技术，所以不在编号上标明E。
例：GA-EP433、芯片组后字母A，支持技嘉的“333”技术。
即拥有USB3.0、SATA3、三倍USB 接口供电技术。
三倍USB接口供电：可以让一个USB接口就能支持USB硬盘、光驱或其他需要大电流的USB设备，也可以支持技嘉的On/Off Charge，在电脑关机的情况下依旧提供足够的电流为手机或ipad等外设正常充电。
例：GA-X58A、GA-P55A4、芯片组后字母M，为Mirco-ATX板型。
例：GA-H55M、GA-G41M5、芯片组后字母T，为使用DDR3内存型号主板，针对芯片组原来具有DDR2型号的升级。
如果芯片组只支持DDR3的，X58、P55、H55、H57系列不标明。
例：GA-EP43T【AMD芯片组：】1、GA后面表示芯片组型号。
MA，表示AMD芯片组，但是870/880/890/790等芯片组会省略MA；单独一个M，表示Nvidia芯片组。
例：GA-MA770（AMD 770）、GA-M68（Nvidia 6800）、GA-890X（AMD 890X）2、第二部分最后带字母A，表示支持技嘉“333”技术，不论SATA3是否原生，带A的就是3项都支持。
USB3.0、SATA3、三倍USB供电。
3、芯片组后带字母M，表示Micro-ATX板型。
例：GA-785G M T4、芯片组后带字母P，表示拥有板载显存。
技嘉主板型号命名规则
技嘉主板型号命名规则技嘉主板型号由三段组成：GA+主板芯片组+产品定位用后缀，也就是GA-A B-C D E F(G)。
第一段——为技嘉品牌的简写：GA第二段——这里以A B表示，A组编号表示主板使用的芯片组，厂商不同，规则也不同：INTEL——芯片组直接以芯片组命名AMD ——芯片组以“MA+芯片组名”NVIDIA —芯片组以“M+芯片组名”。
其中以INTEL芯片组名前往往有个编号为“E”，如GA-EP45-UD3，这个"E"代表D.E.S动态节能引擎（Dynamic Energy Saver）。
到了P55时代，大部分的主板都带这个功能，所以也就从命名中省去了。
B组编号在芯片组后面，表示主板的具体特征：A——表示"333"功能（就是主板支持USB 3.0和3倍USB供电，还有就是SATA III）；C——表示既支持DDR2内存，又支持DDR3内存；F——表示四个内存插槽（多见于INTEL集成主板上，普通的只有两个内存插槽）；M——表示主板为Micro-ATX；P——表示板载DDR3显存；（主要是AMD的780、785、790、890集成芯片组）T——表示只支持DDR3内存；N——表示主板为Mini-ITX板型；(好像目前只有GA-H55N-USB3这一款)第三段——分为C D E F四个部分，表示主板的定位和功能：①其中的C组里面有两项：E——动态节能引擎；U——第三代超耐久技术；（就是PCB主板采用了2盎司纯铜，部分采用固态电容等）②其中D组里面为：D——全固态日系电容；Extreme——极限至尊超频；③其中的E组里面分别为：S2——安全（Safe）,智能（Smart）；S3——安全（Safe）,智能（Smart）,超频（Speed）；S4——安全（Safe）,智能（Smart）,超频（Speed）,热管散热（Silent-Pipe）；S5——安全（Safe）,智能（Smart）,超频（Speed）,热管散热（Silent-Pipe）,双卡交火（ATI CrossFireX）；Q6——四核CPU支持（Quad Core Optimized），四个BIOS（Quad BIOS），四个热管散热器（Quad Cooling），四个eSATA 2接口（Quad e-SATA2），四个三相供电（Quad Triple Phase，也就是12相供电），四个内存插槽（Quad DDR2 Slots）；PS：其实的许多主板型号中的S3、S4省去了S，直接用数字表示相应的特点。
技嘉主板型号大全
技嘉主板型号大全技嘉科技（GIGABYTE）是一家全球知名的计算机硬件制造商，其主板产品一直以稳定性和性能优异而闻名。
技嘉主板型号繁多，覆盖了各种不同的需求和用途，下面将为大家详细介绍技嘉主板的各个系列及型号。
1. 技嘉AORUS系列。
技嘉AORUS系列主板是针对游戏玩家和超频爱好者打造的产品线，拥有出色的性能和稳定性。
该系列主板采用了高品质的电子元件和散热设计，支持最新的处理器和显卡，能够满足玩家对游戏性能的高要求。
在AORUS系列中，常见的型号包括AORUS Z590、AORUS X570、AORUS B550等，覆盖了不同的平台和芯片组。
2. 技嘉UD系列。
技嘉UD系列主板是以稳定性和可靠性为主打特点，适合日常办公和家用用户。
这些主板在设计上更加注重稳定性和耐用性，采用了经过严格筛选的元件和工艺，确保长时间稳定运行。
UD系列主板的型号包括UD Z490、UD B460、UD H410等，适用于不同的处理器和需求。
3. 技嘉Gaming系列。
技嘉Gaming系列主板是专为游戏玩家设计的产品线，拥有丰富的游戏特色和功能。
这些主板在音频、网络、散热等方面都进行了优化，能够带来更好的游戏体验。
Gaming系列主板的型号包括Gaming X570、Gaming B550、Gaming Z490等，支持AMD和Intel平台的处理器。
4. 技嘉DESIGNARE系列。
技嘉DESIGNARE系列主板是面向创意专业人士和内容创作者的产品线，拥有强大的性能和丰富的扩展接口。
这些主板在稳定性和兼容性方面都进行了优化，能够满足专业用户对高性能和稳定性的需求。
DESIGNARE系列主板的型号包括DESIGNARE Z490、DESIGNARE X570等，适用于专业创意应用和工作站需求。
5. 技嘉H系列。
技嘉H系列主板是面向入门级用户和预算用户的产品线，价格实惠但性能稳定。
这些主板在功能和性能上都进行了合理的配置，适合一般的办公和家用需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在CHH置顶一个技嘉板卡命名规则详解，以供大家选择技嘉产品的时候明白自己需要哪款。
一分价钱一分货的道理千古不变，拥有更多技术的板卡价格自然也更高。
如果用不上也没有太大意义，选择最适合自己的才是根本。
技嘉目前市售主板型号如下：
主板部分：
技嘉主板均以GA字母开头，分成Intel和AMD两部分芯片组系列。
Intel部分：
1、GA后面直接跟上芯片组型号（注①）。
例：GA-X58 GA-P55...
2、芯片组之前有带一个E字母的，表示主板带有技嘉加强动态节能技术，也就是处理器供电相数可随负荷调整。
X58、P55、H55、H57系列，全部带有第二代动态节能技术，不在编号上标明。
例：GA-EP43
3、芯片组后字母T，为使用DDR3内存型号主板，针对芯片组原来具有DDR2型号的升级。
芯片组只支持DDR3的，X58、P55、H55、H57系列不标明。
例：GA-EP43T
4、芯片组后字母M，为Mirco-ATX板型。
例：GA-H55M、GA-G41M
5、芯片组后字母A，支持技嘉的“333”技术。
即拥有USB3.0、SATA3、三倍USB 接口供电技术。
三倍USB接口供电，可以让一个USB接口就支持USB硬盘、光驱或其他需要大电流的USB设备，也可以支持技嘉的On/Off Charge，在电脑关机的情况下依旧提供足够的电流为手机或ipad等外设正常充电。
例：GA-X58A、GA-P55A
AMD部分：
1、GA后面表示芯片组型号。
MA，表示AMD芯片组，单独一个M，表示Nvidia 芯片组。
870/880/890/790等芯片组会省略MA。
例：GA-MA770（AMD 770）、GA-M68（Nvidia 6800）、GA-890X（AMD 890X）、GA-890FX(AMD 890FX)、GA-880G（AMD 880G）
2、芯片组后带T，同Intel部分，为使用DDR3内存型号，针对原来芯片组有DDR2的升级。
只支持DDR3的870/880/890不标明。
例：GA-770T
3、芯片组后带字母P，表示拥有板载显存。
例：GA-890GPA-UD3H
4、芯片组后带字母M，表示Micro-ATX板型。
例：GA-785GMT
5、第二部分最后带字母A，表示支持技嘉“333”技术，不论SATA3是否原生，带A的就是3项都支持。
USB3.0、SATA3、三倍USB供电。
第三部分：
经过一个“-”号后，查看第三部分。
1、首字母为U，表示此款为2倍铜PCB型号，即技嘉的超耐久技术。
例：GA-P55A-UD3R
2、第三部分带字母D，表示此款为全固态电容。
带字母S，表示部分使用固态电容。
例：GA-MA770T-UD3P（全固态电容）、GA-MA770T-US3（非全固态电容）
3、第三部分首字母带E，表示支持轻松省节能技术（供电部分普通，不强化）
例：GA-G41T-ES2L
4、第三部分数字。
一般2-6，表示技嘉的自带6项技术，拥有几项。
7为原来的Extreme系列，为高端产品，目前只有X58A-UD7、890FXA-UD7、P55A-UD7三款，9目前只给了X58A-UD9。
例：GA-H55M-D2H
5、第三部分为USB3，表示拥有USB3.0和三倍USB供电技术，但不包含SATA3。
此类主板一般均为2倍铜，全固态。
或者可以理解为 UD+USB3，省略了UD。
例：GA-H57M-USB3（全固态、2倍铜超耐久、USB3.0、三倍USB供电、铁素体电感全部都有了）
6、结尾字母，2L、3L表示简化版，只出现在Intel芯片组系列。
例：GA-EP43T-UD3L
7、结尾字母，P表示增强版，一般是指强化了供电部分。
例：GA-MA770T-UD3P
8、结尾字母带H，表示板载HDMI接口（只会出现在集成GPU的平台主板上，比如785或H55/H57）。
H55/H57系列USB3结尾的，省略了H，同样带有HDMI接口。
例：GA-H55M-UD2H
基本的命名规则都按照这个标准。
但是也不排除例外。
比如注①：GA-P55-US3L 和GA-P55-UD3L这两款目前均为H55芯片组。
需要指明的是，P55-UD3L，原本也是P55的。
目前的2.0版本改用了H55。
但是我之前在另外的贴子也指明了，在这样类型的主板上，H55和P55，其实没有任何区别了，只是命名不厚道，使用上，可以说是完全相同。
