看懂暖通空调图纸必备知识
暖通空调图例与符号
暖通空调图例与符号1.第八章暖通空调图例及符号本章介绍了暖通空调系统中常用的图例及符号，包括线型及其含义、比例、水汽管道代号、水汽管道阀门和附件图例、风道代号以及风道、阀门及附件图例。
2.线型及其含义不同的线型在图例中代表不同的含义，需要根据实际情况进行正确的使用。
比如，实线代表实物，虚线代表隐蔽部分，点线代表轮廓线，粗实线代表主要管道，细实线代表支管等。
3.比例图例中的比例需要根据图纸的大小和实际情况进行选择，常用的比例有1:10、1:20、1:50、1:100等。
需要注意的是，不同的比例可以用于不同的图例，比如局部放大图可以使用1:25、1:30、1:150、1:200等比例。
4.水汽管道代号水汽管道代号是指在图例中使用的管道代号，包括水管道和汽管道。
不同的代号代表不同的管道材质、直径和用途，需要根据实际情况进行正确的选择和使用。
5.水汽管道阀门和附件图例水汽管道阀门和附件图例是指在图例中使用的阀门和附件代号，包括截止阀、闸阀、球阀、蝶阀等。
不同的代号代表不同的阀门和附件类型，需要根据实际情况进行正确的选择和使用。
6.风道代号风道代号是指在图例中使用的风道名称，包括送风管、回风管、排风管、新风管等。
不同的代号代表不同的风道类型和用途，需要根据实际情况进行正确的选择和使用。
7.风道、阀门及附件图例风道、阀门及附件图例是指在图例中使用的风道、阀门和附件代号，包括矩形风管、圆形风管、软风管等。
不同的代号代表不同的风道、阀门和附件类型，需要根据实际情况进行正确的选择和使用。
本文介绍了空调系统中常见的设备和仪表，包括卧式暗装风机盘管、窗式空调器、分体空调器、射流诱导风机和减振器等。
此外，还提供了调控装置及仪表图例，包括温度传感器、湿度传感器、压力传感器、压差传感器、流量传感器、烟感器、流量开关、控制器等。
这些设备和仪表可以与风阀、水阀组合表示相应功能的控制阀门。
在管道和设备布置平面图、剖面图方面，应按假象除去上层板后俯视规则绘制，相应的垂直剖面图应在平面图中表明剖切符号。
如何看懂暖通图纸？
1、看图纸目录及标题栏。了解工程名称项目内容、设计日期、工程全部图纸数量、图纸编号等。
2、看总设计说明。了解工程总体概况及设计依据，了解图纸中未能表达清楚的各有关事项。如冷源、冷量、系统形式、管材附 件使用要求、管路敷设方式和施工要求，图例符号，施工时应注意的事项等。
3、看暖通平面布置图。平面布置图看图顺序为：底层→楼层→屋面→地下室→大样图
6、暖通系统图 小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影 绘制；系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。 7、暖通系统原理图 大型空调系统，当管道系统比较复杂时，绘制流程图(包括冷热源机房流程图、冷却水流程图、通风系统 流程图等)，流程图可不按比例，但管路分支应与平面图相符，管道与设备的接口方向与实际情况相符。系统 图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及立管、设备编号。 8、大样图 通风、空调、制冷机房大样图：绘出通风、空调、制冷设备的轮廓位置及编号，注明设备和基础距墙或 轴线的尺寸；连接设备的风管、水管的与设备交叉复杂的部位，应绘制平面图。绘出风管、水管、设备等的尺寸、 标高、气、水流方向以及与建筑梁、板柱及地面的尺寸关系。 通风、空调、制冷机房剖面图：绘出对应于机房平面图的设备、设备基础的竖向尺寸标高。标注连接设 备的管道尺寸；设备编号。 零部件的制作详图，施工安装使用的标准图。 二、阅读暖通工程施工图的一般程序 阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进行阅读，这样才能比较迅速、全面地 读懂图纸，以完全实现读图的意图和目标。 一套暖通施工图所包括的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读，有时还需进行相互 对照阅读。
如何看懂暖通图纸？

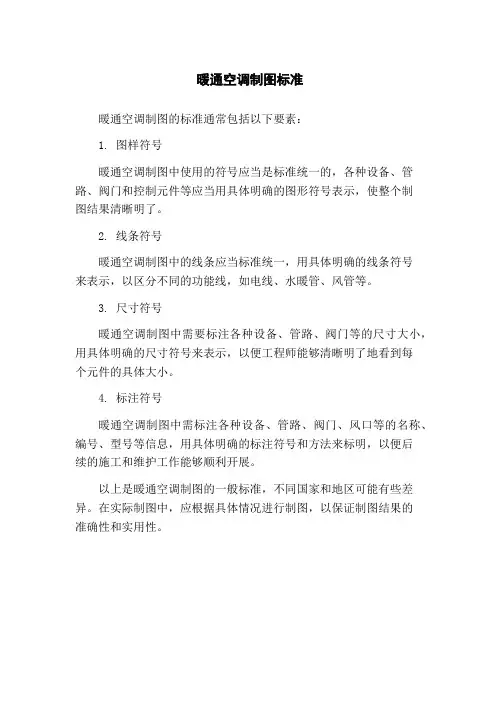

暖通空调制图标准
暖通空调制图标准
暖通空调制图的标准通常包括以下要素：
1. 图样符号
暖通空调制图中使用的符号应当是标准统一的，各种设备、管路、阀门和控制元件等应当用具体明确的图形符号表示，使整个制
图结果清晰明了。
2. 线条符号
暖通空调制图中的线条应当标准统一，用具体明确的线条符号
来表示，以区分不同的功能线，如电线、水暖管、风管等。
3. 尺寸符号
暖通空调制图中需要标注各种设备、管路、阀门等的尺寸大小，用具体明确的尺寸符号来表示，以便工程师能够清晰明了地看到每
个元件的具体大小。
4. 标注符号
暖通空调制图中需标注各种设备、管路、阀门、风口等的名称、编号、型号等信息，用具体明确的标注符号和方法来标明，以便后
续的施工和维护工作能够顺利开展。
以上是暖通空调制图的一般标准，不同国家和地区可能有些差异。
在实际制图中，应根据具体情况进行制图，以保证制图结果的
准确性和实用性。

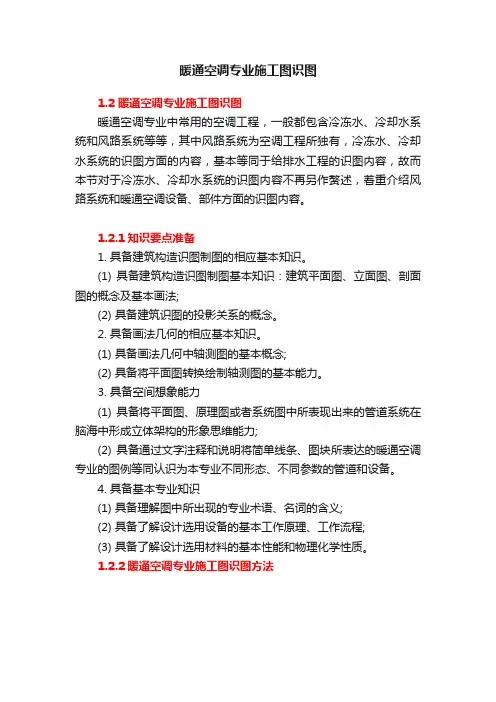

暖通空调专业施工图识图
暖通空调专业施工图识图1.2 暖通空调专业施工图识图暖通空调专业中常用的空调工程，一般都包含冷冻水、冷却水系统和风路系统等等，其中风路系统为空调工程所独有，冷冻水、冷却水系统的识图方面的内容，基本等同于给排水工程的识图内容，故而本节对于冷冻水、冷却水系统的识图内容不再另作赘述，着重介绍风路系统和暖通空调设备、部件方面的识图内容。
1.2.1知识要点准备1. 具备建筑构造识图制图的相应基本知识。
(1) 具备建筑构造识图制图基本知识：建筑平面图、立面图、剖面图的概念及基本画法;(2) 具备建筑识图的投影关系的概念。
2. 具备画法几何的相应基本知识。
(1) 具备画法几何中轴测图的基本概念;(2) 具备将平面图转换绘制轴测图的基本能力。
3. 具备空间想象能力(1) 具备将平面图、原理图或者系统图中所表现出来的管道系统在脑海中形成立体架构的形象思维能力;(2) 具备通过文字注释和说明将简单线条、图块所表达的暖通空调专业的图例等同认识为本专业不同形态、不同参数的管道和设备。
4. 具备基本专业知识(1) 具备理解图中所出现的专业术语、名词的含义;(2) 具备了解设计选用设备的基本工作原理、工作流程;(3) 具备了解设计选用材料的基本性能和物理化学性质。
1.2.2暖通空调专业施工图识图方法1. 图纸目录图纸目录是为了在一套图纸当中能快速的查阅到需要了解的单张图纸而将立起来的一份提纲挈领的独立文件。
暖通空调专业的图纸目录也不例外，在本教材所提供的某综合楼建筑的暖通专业施工图当中，第一张图纸就是目录，见图5.6 图纸目录组成。
(1) 暖通空调工程施工图图纸目录的内容一般有：设备表、材料表、设计施工说明、平面图、原理图、系统图、大样、详图等;(与给排水工程施工图目录相同)(2) 一般因不同的设计院、设计工程师的传统和习惯不同，目录内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)(3) 图纸目录内容大致都会体现：设计单位、建设单位、项目名称、图纸阶段(方案、初步设计、施工图等)、整套图号、页数、序号、名称、单张图号、标准或复用图号、折2#图张数、备注、制表、校核、审核等内容，上述内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)。
暖通识图必备图例汇总及识图制图常识
暖通识图必备图例汇总及识图制图常识来源：机电天下一名暖通人，识图懂图是我必须掌握的一门学问，其实说起来难也不难，做了一下汇总，整理了一部分，分享给大家。
一、工艺管道施工图常用图例二、通风空调工程常用图例三、给排水、采暖常用图例四、消防工程基本图形符号1、消防工程辅助符号2、消防工程灭火器符号3、消防管路及配件符号4、消防工程固定灭火器系统符号5、消防工程灭火设备安装处符号6、消防工程自动报警设备符号建筑水暖识图制图常识制图基本规定：房屋建筑制图的六种制图标准是：《房屋建筑制图统一标准》（GB/T50001-2010）《总图制图标准》（GB/T 50103-2010）《建筑制图标准》（GB/T 50104-2010）《建筑结构制图标准》（GB/T 50105-2010）《给水排水制图标准》（GB/T50106—2010）《暖通空调制图标准》（GB/T50114—2010）。
制图国家标准是所有工程人员在设计、施工和管理中必须严格执行的国家法令。
从学习工程制图的第一天起，就应严格遵守、贯彻执行国家标准中的每一项规定，严格按国家标准绘制图样。
一、图纸幅面规格与图纸编排顺序：1.图纸幅面：图纸幅面即图纸的大小。
标准的图纸幅面有A0、A1、A2、A3、A4五种规格（表2-1）。
A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，其他幅面依此类推。
表格内的B×L为幅面尺寸，c为周边尺寸，a为装订边尺寸。
2.图框格式任何图样均应在图幅内画出图框，图框线用粗实线绘制。
图框按作图需要，根据装订边尺寸和周边尺寸横式幅面或立式幅面画出。
一项工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。
在一套设计图纸中，要选定一种图幅为主，尽量避免大小图幅掺杂使用。
绘制图样时，必须按照国家标准规定的幅面尺寸作图。
图纸的短边一般不用加长，必要时，可沿长边加长，见课件表2-2。
有特殊需要的图纸，可采用B×L为841×891与1189×1261的幅面。

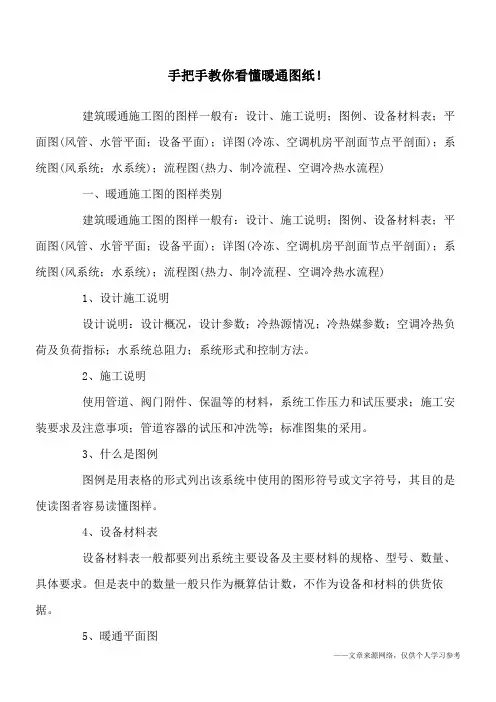

手把手教你看懂暖通图纸!
手把手教你看懂暖通图纸！建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图(风管、水管平面；设备平面)；详图(冷冻、空调机房平剖面节点平剖面)；系统图(风系统；水系统)；流程图(热力、制冷流程、空调冷热水流程)面图()；系统图(4、设备材料表设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
5、暖通平面图建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。
风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。
6、暖通系统图小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图的尺寸关系。
通风、空调、制冷机房剖面图：绘出对应于机房平面图的设备、设备基础的竖向尺寸标高。
标注连接设备的管道尺寸；设备编号。
零部件的制作详图，施工安装使用的标准图。
二、阅读暖通工程施工图的一般程序阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图和目标。
一套暖通施工图所包括的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读，有时还需进行相互对照阅读。
1、看图纸目录及标题栏。
了解工程名称项目内容、设计日期、工程全部冷热源→冷却水加压装置→冷却水供水管→冷却塔→冷却水回水管→仪表附件→管道标高送风系统进风口→加压风机→加压风道→送风口→风管附件排风系统出风口→排风机→排风道→室内排风口→风管附件系统图一般和平面图对照阅读，要求了解系统编号，管道的来龙去脉，管径、管道标高、设备附件的连接情况；立管上设备附件的连接数量和种类。
了解给空调管道在土建工程中的空间位置，建筑装饰所需的空间。
统计系统图上设备、附件的数量，管线的长度作为暖通工程预算和材料采购的依据。
手把手教你看懂暖通图纸(最新整理)
手把手教你看懂暖通图纸！ 建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图(风管、水管平面；设备平面)；详图(冷冻、空调机房平剖面节点平剖面)；系统图(风系统；水系统)；流程图(热力、制冷流程、空调冷热水流程)图()；系统图( 4、设备材料表 设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
5、暖通平面图 建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。
风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。
6、暖通系统图 小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、控制仪表、配件、标 通风、空调、制冷机房剖面图：绘出对应于机房平面图的设备、设备基础的竖向尺寸标高。
标注连接设备的管道尺寸；设备编号。
零部件的制作详图，施工安装使用的标准图。
二、阅读暖通工程施工图的一般程序 阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图和目标。
一套暖通施工图所包括的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读，有时还需进行相互对照阅读。
1、看图纸目录及标题栏。
了解工程名称项目内容、设计日期、工程全部图纸数量、图纸编号等。
件→管道标高 送风系统进风口→加压风机→加压风道→送风口→风管附件 排风系统出风口→排风机→排风道→室内排风口→风管附件 系统图一般和平面图对照阅读，要求了解系统编号，管道的来龙去脉，管径、管道标高、设备附件的连接情况；立管上设备附件的连接数量和种类。
了解给空调管道在土建工程中的空间位置，建筑装饰所需的空间。
统计系统图上设备、附件的数量，管线的长度作为暖通工程预算和材料采购的依据。
看懂暖通空调图纸必备知识
系统图一般和平面图对照阅读，要求了解系统编号， 管道的来龙去脉，管径、管道标高、设备附件的连接 情况；立管上设备附件的连接数量和种类。了解给空 调管道在土建工程中的空间位置，建筑装饰所需的空 间。统计系统图上设备、附件的数量，管线的长度作 为暖通工程预算和材料采购的依据。
看安装大样图。
大样图看图顺序为：设备平面布置图→基础平面图→剖面图→流程图
03
通风、空调、制冷机房剖面图：绘出对应于机房平面图 的设备、设备基础的竖向尺寸标高。标注连接设备的管 道尺寸；设备编号零部件的制作详图，施工安装使用的 标准图。
01 阅读暖通工程施工图的一般程序
阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图 和目标。
单/击/此/处/添/加/副/标/题/内/容
看懂暖通空调图纸必备知 识
汇报人姓名
汇报日期
建筑暖通施工图的图样繁多，根据图纸开展设计施工并非易事，暖通图纸怎 么看才是正确的呢？小编整理了部分关于暖通图纸类别和如何阅读的资料， 一起来学习一下暖通图纸怎么看吧。
暖通施工图的图样类别
建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面； 设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图 （热力、制冷流程、空调冷热水流程）。
号或文字符号，其目的是使读图者容易读懂图样。
设备材料表
3
设备材料表一般都要列出系统主要设备及主要材
料的规格、型号、数量、具体要求。但是表中的
数量一般只作为概算估计数，不作为设备和材料
的供货依据。
暖通平面图
建筑轮廓、主要轴线、轴线尺寸、室内外地面 标高、房间名称。风管平面为双线风管、空调 水管平面为单线水管；平面图上标注风管水管 规格、标高及定位尺寸；各类空调、通风设备 和附件的平面位置；设备、附件、立管的编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7、暖通系统原理图
大型空调系统，当管道系统比较复杂时，绘制流程图（包括冷热源 机房流程图、冷却水流程图、通风系统流程图等），流程图可不按 比例，但管路分支应与平面图相符，管道与设备的接口方向与实际 情况相符。系统图绘出设备、阀门、控制仪表、配件、标注介质流 向、管径及立管、设备编号。
8、大样图 通风、空调、制冷机房大样图：绘出通风、空调、制冷设备的轮廓 位置及编号，注明设备和基础距墙或轴线的尺寸；连接设备的风管、 水管的位置走向；注明尺寸、标高、管径。 通风、空调剖面图：风管或管道与设备交叉复杂的部位，应绘制平 面图。绘出风管、水管、设备等的尺寸、标高、气、水流方向以及 与建筑梁、板柱及地面的尺寸关系。 通风、空调、制冷机房剖面图：绘出对应于机房平面图的设备、设 备基础的竖向尺寸标高。标注连接设备的管道尺寸；设备编号零部 件的制作详图，施工安装使用的标准图。
5、暖通平面图
建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。风 管平面为双线风管、空调水管平面为单线水管；平面图上标注风管 水管规格、标高及定位尺寸；各类空调、通风设备和附件的平面位 置；设备、附件、立管的编号。 6、暖通系统图
小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于 平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、 控制仪表、配件、标注介质流向、管径及设备编号、管道标高。
看懂暖通空调图纸必备知 识
建筑暖通施工图的图样繁多，根据图纸开 展设计施工并非易事，暖通图纸怎么看才 是正确的呢？小编整理了部分关于暖通图 纸类别和如何阅读的资料，一起来学习一 下暖通图纸怎么看吧。
一、暖通施工图的图样类别
建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料 表；平面图（风管、水管平面；设备平面）；详图（冷冻、空调机 房平剖面节点平剖面）；系统图（风系统；水系统）；流程图（热 力、制冷流程、空调冷热水流程）。 1、设计说明
2、看总设计说明。 了解工程总体概况及设计依据，了解图纸中未能表达清楚的各有关 事项。如冷源、冷量、系统形式、管材附件使用要求、管路敷设方 式和施工要求，图例符号，施工时应注意的事项等。 3、看暖通平面布置图。 平面布置图看图顺序为：底层→楼层→屋面→地下室→大样图要求 了解各层平面图上风管、水管平面布置，立管位置及编号，空气处 理设备的编号及平面位置、尺寸，空调风口附件的位置；风管水管 的规格等等，了解暖通平面对土建施工、建筑装饰的要求，进行工 种协调，统计平面上器具、设备、附件的数量，管线的长度作为暖 通工程预算和材料采购的依据。 4、看暖通系统图。
系统图或流程图看图顺序为： 冷热源→供回水水加压装置→供水干管→空气处理设备→回水管→水系统控 制附件→仪表附件→管道标高 冷热源→冷却水加压装置→冷却水供水管→冷却塔→冷却水回水管→仪表附 件→管道标高 送风系统进风口→加压风机→加压风道→送风口→风管附件 排风系统出风口→排风机→排风道→室内排风口→风管附件 系统图一般和平面图对照阅读，要求了解系统编号，管道的来龙去脉，管 径、管道标高、设备附件的连接情况；立管上设备附件的连接数量和种类。 了解给空调管道在土建工程中的空间位置，建筑装饰所需的空间。统计系 统图上设备、附件的数量，管线的长度作为暖通工程预算和材料采购的依 据。
设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及 负荷指标；水系统总阻力；系统形式和控制方法。
2、施工说明 使用管道、阀门附件、保温等的材料，系统工作压力和试压要求； 施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的 采用。 3、什么是图例 图例是用表格的形式列出该系统中使用的图形符号或文字符号，其 目的是使读图者容易读懂图样。 4、设备材料表 设备材料表一般都要列出系统主要设备及主要材料的规格、型号、 数量、具体要求。但是表中的数量一般只作为概算估计数，不作为 设备和材料的供货依据。
二、阅读暖通工程施工图的一般程序
阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进 行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的 意图和目标。
一套暖通施工图所包括的内容比较多，图纸往往有很多张，一般应 按以下顺序依次阅读，有时还需进行相互对照阅读。 1、看图纸目录及标题栏。
了解工程名称项目内容、设计日期、工程全部样图。 大样图看图顺序为：设备平面布置图→基础平面图→剖面图→流程 图 了解设备用房平面布置，定位尺寸、基础要求、管道平面位置，管 道、设备平面高度，管道设备的连接要求，仪表附件的设置要求等。
/dp/981/ /dp/980/ /dp/979/ /dp/978/
6、看设备材料表。
设备材料表提供了该工程所使用的主要设备、材料的型号、规格和 数量，是编制工程预算，编制购置主要设备、材料计划的重要参考 资料。
严格地说，阅读工程图纸的顺序并没有统一的硬性规定，可以根据 需要，自己灵活掌握，并应有所侧重。有时一张图纸需反复阅读多 遍。为更好地利用图纸指导施工，使之安装质量符合要求，阅读图 纸时，还应配合阅读有关施工及检验规范、质量检验评定标准以及 全国通用暖通标准图集，以详细了解安装技术要求及具体安装方法。
