二、电位的制定原则
一般厨房常用电器插座有抽油烟机来自消毒 碗柜、微波炉、电饭煲、冰箱等。带电源 的插座,这些厨房家电的电源插座的合理定 位会直接影响到厨柜的设计和电器的使 用。 一般厨房要布置电位的电器有抽油烟 机、电饭煲、微波炉、消毒碗柜、冰箱 等。
1、抽油烟机的电位：抽油烟机分为中式和欧式 两种：
柜体；门板主要有：木类门、玻璃门等； 2、台面，包括：人造石台面、防火板台面、不锈钢台面等。 3、装饰件，包括：层架板（搁板）、顶线、顶板、顶封板、灯线。 4、地脚板，包括：黑或白色塑料、铝合金、贴木皮；地脚，主要 有：黑或白色塑料、黑或银色金属等。 5、五金配件，包括：门铰、导轨、拉手、吊码、其他结构配件、 装饰配件等。 6、功能配件，包括：大小金属拉篮、星盆（包括人造石星盆和不 锈钢星盆）、米箱、垃圾箱等。 7、电器，包括：抽油烟机、冰箱、炉灶、烤箱、微波炉、消毒柜 等。 8、灯具，包括：层板灯、顶板灯、各种内置、外置式橱柜专用灯。 地柜：侧板、前后拉档、门铰、背板、底板、层板、地脚、地脚 板；吊柜：侧板、底板、顶板、门铰、背板、吊码、层板；装饰 件：层架板（搁板）、顶线、顶板、顶封板、灯线；人造石台面： 挡水边、****** 面板、台面前端造型；
2、 铅笔或圆珠笔：铅笔或者圆珠笔主要用来记录 数据、勾画草图和标记水电位。3、小刀和纸皮： 小刀主要用来切割纸皮等东西，当然也可以在墙壁 上做个记号。
4、三角板：三角板主要用来测量角度和设计草图。 5、记录本：记录本是用来记录厨房测量情况的，
我们记录的数据是设计下单生产的依据，所以一定 要记录完整、清晰。 6、计算器：计算器的功能就不用说啦，就是用来 计算数据。另外，我们在设计测量中，经常会遇到 一些特殊部件，不能用卷尺直接测量，那么，我们 就要用纸板制作模型，也叫“即放样”。比如说，我 们测量弧型墙面的时候就要放样……
橱柜设计必读-欧派设计师培训脚本
橱柜设计培训目录第一章、厨柜结构的简单介绍；第二章、厨房水位、电位的制定原则；第三章、厨房的实际测量；第四章、电器、配件在厨柜设计中的要求；第五章、厨柜布置基本方案的确定与方案优化；第六章、设计方案的效果图制作；第七章、合同的编写；第八章、生产下单图的制作；第九章、实例演示常见设计错误第十章、常见错误案例分析。
第一章厨柜结构的介绍第一节厨柜的主要构成一、单元柜包括:地柜、吊柜、中、高立柜等；主要组成：门板和柜体；门板主要有：木类门、玻璃门等，构成有：台面，包括：人造石台面、防火板台面、赛丽石台面、耐美适台面、不锈钢台面等。
装饰件，包括：层架板（搁板）、顶线、顶板、顶封板、灯线。
地脚板，包括：黑或白色塑料、铝合金、金属拉丝、贴木皮；地脚，主要有：黑或白色塑料、黑或银色金属等。
五金配件，包括：门铰、导轨、拉手、吊码、其他结构配件、装饰配件等。
功能配件，包括：大小金属拉篮、星盆（包括人造石星盆和不锈钢星盆）、米箱、垃圾箱等。
电器，包括：抽油烟机、冰箱、炉灶、烤箱、微波炉、消毒柜等。
灯具，包括：层板灯、顶板灯、各种内置、外置式厨柜专用灯。
二、地柜：侧板、前后拉档、门铰、背板、底板、层板、地脚、地脚板；三、吊柜：侧板、底板、顶板、门铰、背板、吊码、层板；第二节厨柜的主要标准规格厨柜的标准规格主要分三大类，包括：地柜、台面、吊柜的标准。
一、地柜的标准地柜的标准主要考虑的参数有长、宽、高三方面：（1）长：以门板宽度划分，开门范围从250-600mm，抽屉面（或下翻门）范围在1200mm以内,以50倍数为标准；（2）宽：指柜体深度（不含门），标准宽度为：450、500、550mm；（3）高：指柜体高度（不含地脚高），标准高度为：630、650、680、750mm（其中750mm指洗物柜）；其中，中、高立柜的标准高度为：1390-2090mm。
二、台面的标准这里我们主要介绍常用的人造石台面标准:（1）台面的长度：单块台面一般不超过3M，超过要分断接驳；（2）台面的标准宽度：500，550，600mm；（3）台面的标准厚度：38、60、90、120、200mm等；（4）台面前端造型：直边（含加厚直边）、斜边、小斜边、大圆边、小圆边、直边防水线、小圆边防水线、小斜边防水线（8种）；（5）台面后挡水边：标准高度50mm（设计默认高度）；三、吊柜的标准（1）吊柜高度的标准：以门板宽度划分，开门范围从250-600mm，上翻门范围在1500mm以内,以50倍数为标准；（2）吊柜宽度的标准：指柜体的深度（不含门），标准宽度有300、330mm；（3）吊柜高度的标准：指柜体的高度（不含顶线），标准高度有350、400、600、700、800mm。
基于人因工程理论的厨房设计实例

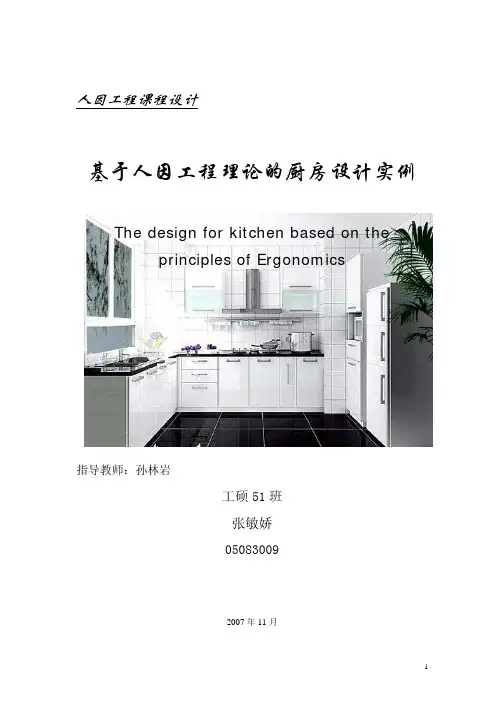

人因工程课程设计基于人因工程理论的厨房设计实例The design for kitchen based on theprinciples of Ergonomics指导教师：孙林岩工硕51班张敏娇050830092007年11月基于人因工程理论的厨房设计实例The design for kitchen based on theprinciples of Ergonomics摘要：厨房的设计是整个住宅设计中最复杂但也是最重要的一部分，合理的厨房设计能够减轻主妇的疲劳与损伤，提高工作效率，为整个家庭带来和谐、愉快的气氛。
本文运用人因工程的主要原则与理论，利用真实具体的数据，为一套商品房的厨房进行了个性化设计，涉及布局、尺寸、选材、环境、色彩、照明与通风等各个主要方面，充分体现了人因工程的核心“以人为本，提高效率”。
Abstract：The design of kitchen is the most complicated but also the most significant part of the design of the whole room. An appropriate design will alleviate the fatigue and decrease the hurt of housewife, improving efficiency and bringing harmonica atmosphere to the family. In this paper, author designs the arrangement, measurement, materials, circumstance, color, illuminance and aeration for a kitchen with all real data, based on the principles and rules of Ergonomics. The whole design embodies the core of Ergonomics——people oriented and increase of efficiency.关键词：厨房设计、布局、尺寸、工效学Key words:Design for kitchen, arrangement, measurement, Ergonomics背景：亲戚家最近买了一套新的商品房，正在准备装修。
造易软件课程1——橱柜行业橱柜设计规范培训手册PPT
虚线
15
上眉线 面图
线条
虚线
七、出图资料
2020/11/23
2020/11/23
2020/11/23
2020/11/23
2020/11/23
2020/11/23
2020/11/23
2020/11/23
提醒检查
地柜、吊柜 材料都一致
地柜、吊柜 材料不同
1、打开提示升级
2、等待升级成功
五、升级问题处理
1、语言包问题
打开语言包
下载
打开
放进
2、图标升级失败
下载
重命名：下横改为点
2020/11/23
放进
六、基础参数设置
1、经销商设置
备注：代码——商 场E平台账号
2、雇员管理
3、显示选项设置
墙体
立面图
填充
单色
标准柜
标准柜
立面图
踢脚线
平面图
线条
下单软件：参数设置
一、软件安装
1、下载地址：http://cgsys.oppeinsoft./Download/
2
二、安装流程
解压
双击
下一步 改安装位置 下一步
下一步 安装
等候安装软 件锁驱动
驱动安装成功
安装完成
三、软件锁升级
程序下载
解压
2020/11/23
双击 插好软件锁
四、在线升级
谢谢大家！
橱柜常用尺寸
这里给一个常用尺寸（毫米）：橱柜高度：一般750至850；长度：根据厨房情况；深度：一般400至600；柜子门高度：一般600至750；宽度：一般300到500；合叶长度：一般40到50；宽度：一般30到40；拉篮宽度：一般300到400，高度：一般500到600；水槽距离台边延尺寸：一般80到120；灶具距离台边尺寸：一般80到120；内部隔板在橱柜中高度：一般350到450；隔板的宽度：一般比橱柜窄40到50，长度：根据柜门长度；厚度：一般10到18；如果要装抽屉，要量抽屉的长度：一般等于单个或双个柜门宽度；深度：一般比橱柜窄40到50，高度：单个柜门3个抽屉，2小1大；双个柜门2个抽屉，一样高度；以及滑道的长度：都可以使用。
第2步：橱柜分解设计橱柜分解设计就是将设计好的橱柜，按照台面、横隔板，立板分别标出尺寸，计算数量。
确定灶具、水槽的挖孔尺寸。
准备材料：卷尺，电脑绘图软件，前期丈量尺寸、设计图。
购买灶具、水槽。
（或看介绍知道挖孔尺寸）所做工作：1、台面即橱柜的上表面，成品橱柜一般采用人造石，天然石材。
田园橱柜也可以采用人造石，天然石材，这样就不用做橱柜的上表面。
等搭建完成后，去橱柜店直接定做即可。
我采用的是瓷砖铺贴上表面。
瓷砖可以采用墙砖或地砖。
我使用的是墙砖。
优点有：墙砖做的橱柜台面，很有光泽，擦干净的时候亮亮的，质感很强。
也很好打扫，轻轻拆就很干净。
建议选择带花纹的，耐脏。
计算台面的长度、宽度，根据尺寸设计水泥的宽度、长度。
2、立板即橱柜的侧面，起到支撑柜体的左右。
立板的间距不能太大，否则台面容易塌陷。
一般间距400到900，当然越小越好。
确定了间距，可以计算立板数量，然后根据橱柜尺寸计算立板的宽度、高度。
3、横隔板，在橱柜内部起到划分空间的作用。
一般一层隔板就够了。
确定隔板安装高度，在立板上面标注出来。
4、根据灶具、水槽的挖孔尺寸，在台面的板上标注出来。
5、如果也做洗面池，确定洗面盆的挖孔尺寸，在洗面池台面的板上标注出来。
整体橱柜设计
整体橱柜的概念整体厨柜是指脱离开房子来讲的厨柜系统 包括厨柜家具及与之相配套的灶具、家电、洗涤槽等。
厨柜家具的组成 门板、箱体、台面、基本五金配置、功能性配件、装饰性配件、电器。
橱柜的三大功能 1.储藏功能: 储藏功能是指橱柜对储存各种预备原料、烹饪器具与碗碟、食物垃圾等功能. 2.洗涤功能: 主要指水槽部分,负责提供清洗原料、餐具的用水. 3.烹调功能: 以灶台为中心,配有各种厨具、灶具和调味品,烹调延伸区里还有微波炉和烤箱等.2.3、厨柜设计的原则2.3.1实用性的原则设计厨柜家具以实用性、合理性为大前提。
实用性的实现要保证足够的操作空间 在厨房内 要有洗涤和配切食品、搁置餐具、熟食的周转场所 要有存放烹饪器具和佐料的地方 以保证基本的操作空间。
同时也应有丰富的储存空间 一般居室厨房都采用组合式厨柜 合理运用一切可储存物品的空间。
最重要的是应有充分的活动空间 合理的空间布局 沿用设计“三角”关系 安置最适宜的距离以节省时间人力。
1 满足厨房各种使用功能 厨柜必须具备存储、洗理、备餐、烹调等基本功能。
存储区 主要贮备食品和餐具 冰箱是主要设备 其次是存放各类餐具的柜体 如拉篮柜等。
洗涤区 主要功能是洗菜、洗碗、清除残渣等 配备洗涤池、垃圾筒、洗碗机等。
2 空间利用合理、充分 需充分利用人体工程学 以人为本 满足各项功能 达到使用方便、舒适、减轻劳动强度的目的。
合理利用地柜与吊柜间的剩余空间 放置消毒柜、微波炉 或安装搁板、挂钩 收纳盘、杯、调料瓶、铲子、勺子等 避免占据厨柜台面 存储、备餐、烹饪三区符合“金三角”原则 按取材、洗净、备膳、调理、烹煮、盛装、上桌顺序 沿着三项主要设备即炉灶、冰箱和洗涤池组成一个三角形 将米箱、垃圾筒、厨具等功能配件围绕三个基点进行合理配 使各种器物存取、使用方便。
3 人体工程学及厨房工作流程规定 电器、吊柜、底柜等距离、尺寸安排合理 ①标准工作台高度为800-850mm 工作台进深为500-600mm ②吊柜进深为330-350mm 吊柜起吊高度在1500-1600mm之间 吊柜高度在600-800mm之间比较适合 上下柜间距最低为450mm 上下柜之间空间可装一排架子 深度不宜超过200mm ③灶台至排烟机的间距为660-750mm 厨柜整体高度不宜超过2300mm 否则不仅产生压抑感 而且上部成为贮物死区。
