7 闭合电路的欧姆定律[学科素养与目标要求]物理观念：1.了解内电路、外电路，知道电动势与内、外电压的关系.2.掌握闭合电路欧姆定律并会进行有关计算．科学思维：1.会用闭合电路欧姆定律分析路端电压与负载的关系，培养逻辑思维能力.2.会从公式和图象两个角度分析路端电压U 与电流I 的关系，培养用图象法表述和分析图象问题的能力．一、闭合电路的欧姆定律1．闭合电路的组成(1)闭合电路是指由电源和用电器及导线组成的完整的电路．图1(2)内电路：如图1所示，电源内部的电路叫内电路，电源的电阻叫内电阻．(3)外电路：电源外部的电路叫外电路，外电路的电阻称为外电阻．2．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)表达式：I ＝ER ＋r .(3)适用条件：外电路为纯电阻电路．二、路端电压与负载的关系1．路端电压的表达式：U ＝E －Ir .2．路端电压随外电阻的变化规律(1)当外电阻R 增大时，由I ＝E R ＋r可知电流I 减小，路端电压U ＝E －Ir 增大． (2)当外电阻R 减小时，由I ＝E R ＋r 可知电流I 增大，路端电压U ＝E －Ir 减小．(3)两种特殊情况：当外电路断开时，电流I 变为0，U ＝E .即断路时的路端电压等于电源电动势．当电源短路时，外电阻R ＝0，此时I ＝E r .1．判断下列说法的正误．(1)E ＝U ＋Ir 适用于任何电路．(√)(2)某电源电动势为10 V，内阻为2 Ω，外接一线圈电阻为8 Ω的电动机，则电路中的电流为1 A．(×)(3)在闭合电路中，外电阻越大，路端电压越大．(√)(4)电路断开时，电路中的电流为零，路端电压也为零．(×)(5)外电路短路时，电路中的电流无穷大．(×)2.如图2所示，电动势为2 V的电源跟一个阻值R＝9 Ω的电阻接成闭合电路，理想电压表测得电源两端电压为1.8 V，则电源的内阻为________ Ω.图2答案 1一、闭合电路的欧姆定律如图为闭合电路的组成．(1)在外、内电路中，沿着电流方向，各点电势如何变化？(2)若电源电动势为E，电路中的电流为I，在t时间内非静电力做功多少？内、外电路中产生的焦耳热分别为多少？它们之间有怎样的关系？(3)闭合电路的电流I与电动势E、外电阻R和内电阻r的关系怎样？答案(1)在外电路中沿电流方向电势降低；在内电路中沿电流方向电势升高．(2)EIt I2rt I2Rt EIt＝I2Rt＋I2rt(3)E＝IR＋Ir或I＝E R＋r1．内、外电路中的电势变化如图3所示，外电路中电流由电源正极流向负极，沿电流方向电势降低，内电路中电流由电源负极流向正极，沿电流方向电势升高．图32．闭合电路欧姆定律的几种表达形式(1)I＝ER＋r、E＝IR＋Ir只适用于外电路为纯电阻的闭合电路．(2)U外＝E－Ir，E＝U外＋U内适用于任意的闭合电路．例1(2018·聊城市期末)如图4所示的电路中，当开关S接a点时，标有“4 V,8 W”的小灯泡L正常发光，当开关S接b点时，通过电阻R的电流为1 A，这时电阻R两端的电压为5 V．求：图4(1)电阻R 的阻值；(2)电源的电动势和内阻．答案 (1)5 Ω (2)6 V 1 Ω解析 (1)当开关S 接b 点时，由欧姆定律得，电阻R 的阻值为R ＝U I ＝51Ω＝5 Ω (2)当开关S 接a 时，U 1＝4 V ，I 1＝P 1U 1＝84A ＝2 A 当开关S 接b 时，U 2＝5 V ，I 2＝1 A根据闭合电路欧姆定律得：E ＝U 1＋I 1r ，E ＝U 2＋I 2r联立得：E ＝6 V ，r ＝1 Ω.[学科素养] 用闭合电路欧姆定律分析电动势、内阻与负载的关系，培养逻辑思维能力，让学生分析综合能力、推理等“科学思维方法”内化，让物理规律在学生头脑中得到了提炼和升华．本题体现了“物理观念”、“科学思维”这两种学科素养．针对训练1 在图5所示的电路中，R 1＝9 Ω，R 2＝5 Ω，当a 、b 两点间接理想的电流表时，其读数为0.5 A ；当a 、b 两点间接理想的电压表时，其读数为1.8 V ．求电源的电动势和内电阻．图5答案 3 V 1 Ω解析 当a 、b 两点间接理想的电流表时，R 1被短路，回路中的电流I 1＝0.5 A ，由闭合电路欧姆定律得：E ＝I 1(R 2＋r )①当a 、b 两点间接理想的电压表时，回路中的电流I 2＝U R 1＝1.89A ＝0.2 A 由闭合电路欧姆定律得：E ＝I 2(R 2＋R 1＋r )②联立①②并代入数据，解得：E ＝3 V ，r ＝1 Ω.二、路端电压与电流、负载的关系1．在如图所示的电路中，电源的电动势E ＝10 V ，内电阻r ＝1 Ω，试求当外电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压．通过数据计算，你发现了怎样的规律？答案 外电压分别为7.5 V 、8 V 、9 V ．随着外电阻的增大，路端电压逐渐增大．2．根据闭合电路欧姆定律写出路端电压U 与干路电流I 之间的关系式，并画出U －I 图象．答案 由E ＝U ＋U 内及U 内＝Ir 得U ＝E －Ir ，U －I 图象为1．路端电压与负载的关系：U ＝E －U 内＝E －ER ＋r r ，随着外电阻增大，路端电压增大；当外电路开路时(外电阻无穷大)，路端电压U ＝E ；这也提供了一种粗测电动势的方法，即用电压表直接测电源电动势．2．路端电压与电流的关系：U ＝E －Ir .3．电源的U －I 图象：如图6所示是一条倾斜的直线，图象中U 轴截距E 表示电源电动势，I 轴截距I 0等于短路电流(纵、横坐标都从零开始)，斜率的绝对值表示电源的内阻．图6例2 (多选)如图7所示是某电源的路端电压与电流的关系图象，下列结论正确的是( )图7A ．电源的电动势为6.0 VB ．电源的内阻为12 ΩC ．电源的短路电流为0.5 AD ．电流为0.3 A 时的外电阻是18 Ω答案 AD解析 因该电源的U －I 图象的纵轴坐标并不是从零开始的，故纵轴上的截距虽为电源的电动势，即E ＝6.0 V ，但横轴上的截距0.5 A 并不是电源的短路电流，且内阻应按斜率的绝对值计算，即r ＝|ΔU ΔI |＝6.0－5.00.5－0Ω＝2 Ω.由闭合电路欧姆定律可得电流I ＝0.3 A 时，外电阻R ＝E I－r ＝18 Ω.故选A 、D.针对训练2 两个电源的U －I 图象如图8所示，从图象中可以看出( )图8A ．电池a 的电动势较大，内电阻较大B ．电池a 的电动势较小，内电阻较小C ．电池b 的电动势较小，内电阻较大D ．电池b 的电动势较大，内电阻较小答案 A解析 根据闭合电路欧姆定律知U ＝E －Ir ，故U －I 图象中图象与纵轴的交点等于电源的电动势，由题图可知，a 的电动势较大，图象斜率的绝对值表示电源的内阻，a 的斜率的绝对值较大，故a 的内阻较大，故A 正确．例3 如图9所示，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是( )图9A ．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小B ．外电路的总电阻逐渐变大，电灯两端的电压不变C ．外电路的总电阻逐渐变小，电灯两端的电压不变D ．外电路的总电阻逐渐变小，电灯两端的电压逐渐变小答案 D解析 由题图可知，电灯均为并联；当点亮的电灯数目增多时，并联的支路增多，由并联电路的电阻规律可知，外电路总电阻减小，由闭合电路欧姆定律知，干路电流增大，则内电压增大，故路端电压减小，电灯两端的电压变小，故D 正确．1．(路端电压与负载的关系)(多选)对于电动势和内阻确定的电源的路端电压，下列说法正确的是(I 、U 、R 分别表示干路电流、路端电压和外电阻)( )A ．U 随R 的增大而减小B ．当R ＝0时，U ＝0C ．当电路断开时，I ＝0，U ＝0D ．当R 增大时，U 也会增大 答案 BD2．(电源的U －I 图象的理解和应用)(多选)如图10所示为测电源电动势和内电阻时，依据测量数据作出的路端电压与电流的关系图线，图中DC 平行于横坐标轴，DE 平行于纵坐标轴，由图可知，以下说法正确的是( )图10A ．比值DE OE表示外电路电阻 B ．比值AC CD表示电源内电阻 C ．比值CO AO 表示电源电动势D ．矩形OCDE 的面积表示电源的输出功率答案 ABD解析 由图象可知，D 点对应的路端电压大小可以用DE 表示，电路电流可以用OE 表示，外电路电阻R ＝U D I D ＝DE OE ，故A 正确；AC 段表示电源内电压，CD 表示电路电流，电源内阻r ＝U 内I＝AC CD，故B 正确；电源的电动势E ＝U 内＋U 外＝AC ＋CO ＝AO ，故C 错误；电源的输出功率P ＝U 外I ＝CO ×OE ＝S OCDE ，故D 正确．3．(闭合电路欧姆定律的应用)如图11所示，电阻R 1＝8 Ω，R 2＝3 Ω，当开关S 接a 点时，理想电流表示数为1 A ；当开关S 接b 点时，理想电流表示数为2 A ．求电源的电动势和内阻．图11答案 10 V 2 Ω解析 开关S 接通a 时，E ＝I 1(R 1＋r )开关S 接通b 时，E ＝I 2(R 2＋r )代入数据：E ＝1×(8＋r ) E ＝2×(3＋r )解得：E ＝10 V ，r ＝2 Ω.4．(闭合电路欧姆定律的应用)(2018·烟台市期末)如图12所示的电路中，电源电动势E ＝1.5 V ，内阻r ＝0.6 Ω，电阻R 1＝3 Ω，电阻R 2＝4 Ω，电阻R 3＝6 Ω.电压表为理想电表，闭合开关S ，求：图12(1)通过电源的电流大小；(2)电源的内电压和电压表的示数．答案 (1)0.25 A (2)0.15 V 0.6 V解析 (1)R 2、R 3并联后与R 1串联，则R 2、R 3并联电阻R 23＝R 2R 3R 2＋R 3＝2.4 Ω 干路电流I ＝E r ＋R 1＋R 23＝0.25 A (2)电源的内电压U r ＝Ir ＝0.15 V ，电压表的示数即为R 1、R 2的并联电压，U ＝IR 23＝0.6 V一、选择题考点一 闭合电路欧姆定律的理解与应用1．(多选)纯电阻电路中，若E 表示电动势，U 表示外电压，U ′表示内电压，R 表示外电路的总电阻，r 表示内电阻，I 表示干路电流，则下列各式中正确的是( )A ．U ′＝IRB ．U ′＝E －UC ．U ＝E ＋IrD ．U ＝RR ＋r E 答案 BD 2.如图1所示的电路中，把R 由2 Ω改为6 Ω时，电流减小为原来的一半，则电源的内电阻应为( )图1A ．4 ΩB ．8 ΩC ．6 ΩD ．2 Ω 答案 D解析 根据闭合电路欧姆定律E ＝I (R ＋r )，当R ＝2 Ω时，E ＝I (2 Ω＋r )；当R ＝6 Ω时，E ＝I 2(6 Ω＋r )，解得r ＝2 Ω，故选D. 3.在如图2所示的电路中，当开关S 1断开、开关S 2闭合时，电压表的读数为3 V ；当开关S 1、S 2均闭合时，电压表的读数为1.8 V ，已知电压表为理想电表，外接电阻为R 、电源内阻为r .由以上数据可知R r为( )图2A.53B.35C.23D.32答案 D解析 当开关S 1断开、开关S 2闭合时，电压表的示数等于电源的电动势，即E ＝3 V ．当开关S 1、S 2均闭合时，U 外＝1.8 V ，所以U 内＝E －U 外＝1.2 V ，因U 外＝IR ，U 内＝Ir ，所以R ∶r ＝U 外∶U 内＝1.8∶1.2＝3∶2，故选D.4．(多选)如图3所示电路中，电源电动势E ＝9 V 、内阻r ＝3 Ω，R ＝15 Ω，下列说法中正确的是( )图3A ．当S 断开时，U AC ＝9 VB ．当S 闭合时，U AC ＝9 VC ．当S 闭合时，U AB ＝7.5 V ，U BC ＝0D ．当S 断开时，U AB ＝0，U BC ＝0答案 AC解析 当S 断开时，U AC 与U BC 都等于电源电动势，A 正确，D 错误；当S 闭合时，U AC ＝U AB ＝ER ＋rR ＝7.5 V ，U BC ＝0，B 错误，C 正确．5．(多选)(2018·张家口市期末)如图4所示的电路中，电源的电动势为3.2 V ，电阻R 的阻值为30 Ω，小灯泡L 的额定电压为3.0 V ，额定功率为4.5 W ．当开关S 接位置1时，电压表的读数为3 V ，下列说法正确的是( )图4A ．电源的内电阻为4 ΩB ．小灯泡的电阻为2 ΩC ．当开关S 接到位置2时，小灯泡很暗D ．当开关S 接到位置2时，小灯泡两端的电压为3 V答案 BC解析 灯泡的额定电流I L ＝P L U L ＝4.53 A ＝1.5 A ，电阻R L ＝U L I L ＝31.5Ω＝2 Ω，当开关接1时，通过电阻R 的电流I ＝U R ＝330A ＝0.1 A ，根据闭合电路欧姆定律E ＝U ＋Ir ，代入得3.2＝3＋0.1r ，可得r ＝2 Ω，故A 错误，B 正确；当开关接2时，灯泡电流I L ′＝E R L ＋r ＝3.22＋2 A ＝0.8 A ，小于灯泡的额定电流，实际功率小于其额定功率，则灯泡L 不能正常发光，会很暗，此时灯泡两端的电压为U L ′＝I L ′R L ＝0.8×2 V＝1.6 V ，故C 正确，D 错误． 考点二 路端电压与负载的关系6．(多选)电源电动势为E ，内阻为r ，向可变电阻R 供电．关于路端电压，下列说法中正确的是( )A ．因为电源电动势不变，所以路端电压也不变B ．当R 增大时，路端电压也增大C ．当干路电流I 增大时，路端电压也增大D ．因为U ＝E －Ir ，所以当I 增大时，路端电压减小答案 BD7．(2018·北师大附属实验中学期中)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图5所示，M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )图5A ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显答案 C考点三 电源的U －I 图象的理解与应用8．(多选)如图6所示为某一电源的U －I 图线，由图可知( )图6A ．电源电动势为2 VB ．电源内电阻为13Ω C ．电源短路时电流为6 AD ．电路路端电压为1 V 时，电路中电流为5 A答案 AD解析 在U －I 图线中，纵轴截距表示电源电动势，A 正确；横轴截距表示短路电流，C 错误；图线斜率的绝对值表示电源的内电阻，则r ＝2－0.86Ω＝0.2 Ω，B 错误；当路端电压为1 V 时，内电阻分得的电压U 内＝E －U 外＝2 V －1 V ＝1 V ，则电路中的电流I ＝U 内r ＝10.2 A ＝5 A ，D 正确．9.(多选)如图7所示为闭合电路中两个不同电源的U －I 图象，则下列说法中正确的是( )图7A ．电动势E 1＝E 2，短路电流I 1>I 2B ．电动势E 1＝E 2，内阻r 1>r 2C ．电动势E 1>E 2，内阻r 1>r 2D ．当工作电流变化量相同时，电源2的路端电压变化较大答案 AD解析 由闭合电路欧姆定律知E ＝U ＋Ir .当I ＝0时U ＝E ，即U －I 图线和U 轴的交点就是电源电动势，两电源的电动势相等．当U ＝0时I ＝E r，由题图知，U －I 图线和I 轴的交点就是短路电流，则I 1>I 2，A 正确．而r ＝|ΔU ΔI |，即图线的斜率的绝对值表示电源的内阻，由题图知r 1<r 2，B 、C 错误．当工作电流变化量相同时，因为r 1<r 2，则电源2的路端电压变化较大，D 正确．二、非选择题10.(2018·时杨中学高二上期中)如图8所示电路中，电源电动势E ＝12 V ，内电阻r ＝1.0 Ω，电阻R 1＝9.0 Ω，R 2＝15 Ω，理想电流表A 的示数为0.4 A ，求电阻R 3的阻值和它消耗的电功率．图8答案 30 Ω 1.2 W解析 U 2＝I 2R 2＝6 V ，由闭合电路欧姆定律，有E ＝U 2＋I (R 1＋r )解得I ＝0.6 AI 3＝I －I 2＝0.2 A ，R 3＝U 3I 3，U 3＝U 2 解得R 3＝30 Ω，P 3＝I 3U 3＝1.2 W.11.(2018·哈师大附中期中)在如图9所示的电路中，R 1＝2 Ω，R 2＝R 3＝4 Ω，当开关K 接a 时，R 2上消耗的电功率为4 W ，当开关K 接b 时，电压表示数为4.5 V ，试求：图9(1)开关K 接a 时，通过电源的电流和电源两端的电压；(2)开关K 接b 时，电源的电动势和内电阻；(3)开关K 接c 时，通过R 2的电流．答案 (1)1 A 4 V (2)6 V 2 Ω (3)0.5 A解析 (1)开关K 接a 时，R 1被短路，由P 2＝I 2R 2得：通过电源的电流为：I ＝1 A电源两端的电压等于R 2两端的电压为：U ＝IR 2＝1×4 V＝4 V ；(2)由闭合电路欧姆定律得：当开关K 接a 时，有：E ＝U ＋Ir ，代入得：E ＝4＋r当开关K 接b 时，电压表示数为4.5 V ，有：E ＝U ′＋U ′R 1＋R 2r 联立解得：E ＝6 V ，r ＝2 Ω(3)当开关K 接c 时，通过R 2的电流为：I ′＝12·E R 1＋12R 2＋r ＝0.5 A. 12．如图10所示，甲图中变阻器的滑片从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图乙中的AC 、BC 两直线所示．不考虑电表对电路的影响．图10(1)电压表V 1、V 2的示数随电流表示数的变化图象应分别为U —I 图象中的哪一条直线？(2)定值电阻R 0、变阻器的总电阻R 分别为多少？(3)求出电源的电动势和内阻．答案 (1)见解析 (2)3 Ω 12 Ω (3)8 V 1 Ω解析 (1)电流增大，路端电压减小，定值电阻R 0分压增大，V 1指示电阻R 0两端电压，示数变化如AC 直线所示，V 2指示路端电压，示数变化如BC 直线所示．(2)根据欧姆定律，由题图乙可知，R 0＝ΔU AC ΔI AC ＝4.51.5Ω＝3 Ω. 当电流取最小值I 0＝0.5 A 时，变阻器的阻值最大，此时变阻器两端电压U R ＝U B －U A ＝(7.5－1.5)V ＝6 V ，总电阻R ＝U R I 0＝60.5Ω＝12 Ω. (3)根据闭合电路欧姆定律，路端电压与电流的关系是U ＝E －Ir所以BC 直线斜率的绝对值表示电源内阻，即r ＝⎪⎪⎪⎪⎪⎪ΔU BC ΔI BC ＝7.5－62－0.5Ω＝1 Ω， 电动势E ＝U B ＋I 0r ＝(7.5＋0.5×1)V＝8 V ．。
高中物理《闭合电路欧姆定律》教案
高中物理《闭合电路欧姆定律》教案一、教学目标1.知识与技能–了解欧姆定律的基本概念和公式–掌握计算电流、电阻和电压关系的方法–理解闭合电路中电流、电阻、电压的作用和相互关系2.过程与方法–通过实验观察和数据分析，帮助学生理解欧姆定律–引导学生进行思维导图和概念表的绘制，加深对欧姆定律的理解–进行小组合作和讨论，培养学生合作与交流的能力3.情感、态度和价值观–培养学生的实验探究能力和科学思维–引导学生正确对待电路中的安全问题–培养学生对物理学科的兴趣和积极参与的态度二、教学重难点•教学重点：欧姆定律的基本概念和公式，计算电流、电阻和电压关系的方法•教学难点：欧姆定律与电路实际问题的应用三、教学过程1. 导入（5分钟）•使用一个简单的问题来引导学生思考：为什么我们打开水龙头，水就会流出来？•引导学生讨论，从中引出电流的概念以及与水流的类比。
2. 欧姆定律的引入（10分钟）•通过实验演示，展示欧姆定律的实验验证过程，引出欧姆定律的概念。
•让学生观察演示实验并记录相关数据，进行电压、电流和电阻的初步计算。
3. 欧姆定律的讲解与推导（15分钟）•结合实验数据和观察结果，讲解欧姆定律的定义和公式。
•通过推导欧姆定律的数学表达方式，让学生理解电流、电阻和电压之间的关系。
4. 欧姆定律的应用（15分钟）•分发练习题，让学生运用欧姆定律解决相关问题。
•引导学生分析不同电路中电流、电阻、电压的变化情况，加深对欧姆定律的理解。
5. 实例分析与讨论（15分钟）•列举一些生活中常见的电路问题，并引导学生分析和解决。
•小组合作讨论，让学生共同探讨电路问题背后的物理原理。
6. 总结归纳（10分钟）•引导学生进行思维导图和概念表的绘制，总结和归纳欧姆定律的重点内容。
•鼓励学生提出问题，解答学生的疑惑。
7. 课堂作业（5分钟）•布置相关练习题，巩固学生对欧姆定律的掌握程度。
•提示学生注意实验安全问题，并鼓励他们积极参与物理实验。
闭合电路的欧姆定律教学设计

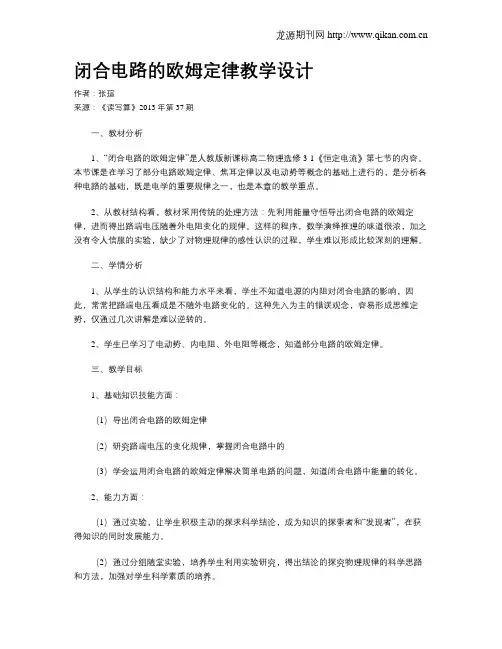

闭合电路的欧姆定律教学设计作者：张瑄来源：《读写算》2013年第37期一、教材分析1、“闭合电路的欧姆定律”是人教版新课标高二物理选修3-1《恒定电流》第七节的内容。
本节课是在学习了部分电路欧姆定律、焦耳定律以及电动势等概念的基础上进行的，是分析各种电路的基础，既是电学的重要规律之一，也是本章的教学重点。
2、从教材结构看，教材采用传统的处理方法：先利用能量守恒导出闭合电路的欧姆定律，进而得出路端电压随着外电阻变化的规律。
这样的程序，数学演绎推理的味道很浓，加之没有令人信服的实验，缺少了对物理规律的感性认识的过程，学生难以形成比较深刻的理解。
二、学情分析1、从学生的认识结构和能力水平来看，学生不知道电源的内阻对闭合电路的影响，因此，常常把路端电压看成是不随外电路变化的。
这种先入为主的错误观念，容易形成思维定势，仅通过几次讲解是难以逆转的。
2、学生已学习了电动势、内电阻、外电阻等概念，知道部分电路的欧姆定律。
三、教学目标1、基础知识技能方面：（1）导出闭合电路的欧姆定律（2）研究路端电压的变化规律，掌握闭合电路中的（3）学会运用闭合电路的欧姆定律解决简单电路的问题，知道闭合电路中能量的转化。
2、能力方面：（1）通过实验，让学生积极主动的探求科学结论，成为知识的探索者和“发现者”，在获得知识的同时发展能力。
（2）通过分组随堂实验，培养学生利用实验研究，得出结论的探究物理规律的科学思路和方法，加强对学生科学素质的培养。
（3）通过利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。
3、思想及情感方面：A.通过外电阻改变引起电流、电压的变化，树立学生“事物普遍联系”的观点。
B.通过分析外电压变化的原因，了解内因与外因关系。
C.通过短路电流的模拟实验，加强学生的安全用电意识。
D.通过先猜想再验证的教学模式，培养学生“大胆猜想，小心求证”的科学研究态度以及合作实验的意识。
四、重点难点1.重点：闭合电路的欧姆定律的导出2.难点：路端电压的变化规律，应用闭合电路的欧姆定律解决简单的实际问题五、突破重难点的教学设计思想1、营造能引起学生认知冲突的问题情景设计一个如图1所示的电路，让学生先猜测再观察实验现象。
高中物理《闭合电路欧姆定律》教案范文
一、教学目标1. 让学生理解闭合电路的概念，掌握欧姆定律的内容及应用。
2. 培养学生运用物理知识解决实际问题的能力。
3. 引导学生通过实验探究，提高观察、分析、总结的能力。
二、教学内容1. 闭合电路的定义及特点2. 欧姆定律的表述：电流I等于电压U与电阻R的比值，即I=U/R。
3. 欧姆定律的应用：计算电路中的电流、电压和电阻。
三、教学重点与难点1. 重点：闭合电路的概念，欧姆定律的表述及应用。
2. 难点：欧姆定律在复杂电路中的应用。
四、教学方法1. 采用问题驱动法，引导学生思考和探究。
2. 利用实验现象，让学生直观地理解欧姆定律。
3. 运用案例分析，培养学生解决实际问题的能力。
五、教学过程1. 引入新课：通过讨论闭合电路的概念，引导学生了解欧姆定律的研究对象。
2. 讲解闭合电路的特点，阐述欧姆定律的表述。
3. 演示实验：测量不同电阻下的电流和电压，让学生观察欧姆定律的实验现象。
4. 分析实验结果，引导学生总结欧姆定律的规律。
5. 案例分析：让学生运用欧姆定律计算实际电路中的电流、电压和电阻。
6. 课堂小结：强调闭合电路欧姆定律的重要性及应用范围。
7. 布置作业：设计一些有关闭合电路欧姆定律的应用题，巩固所学知识。
六、教学策略1. 采用问题驱动法，引导学生思考和探究。
2. 通过实验现象，让学生直观地理解欧姆定律。
3. 运用案例分析，培养学生解决实际问题的能力。
4. 利用多媒体教学，增强学生的学习兴趣。
5. 组织小组讨论，提高学生的合作能力。
七、教学准备1. 准备实验器材：电流表、电压表、电阻箱、电源等。
2. 设计实验方案，确定实验步骤。
3. 准备案例资料，挑选适合的题目。
4. 制作多媒体课件，辅助教学。
八、教学评价1. 课堂问答：检查学生对闭合电路欧姆定律的理解程度。
2. 实验报告：评估学生在实验中的观察、分析、总结能力。
3. 作业完成情况：检查学生对知识的掌握和应用能力。
4. 小组讨论：评价学生的合作精神和解决问题能力。
高二物理教案14.5.闭合电路欧姆定律.doc[推荐阅读]
![高二物理教案14.5.闭合电路欧姆定律.doc[推荐阅读]](https://img.taocdn.com/s3/m/354588d3846a561252d380eb6294dd88d0d23dcd.png)
高二物理教案14.5.闭合电路欧姆定律.doc[推荐阅读]第一篇：高二物理教案14.5.闭合电路欧姆定律.doc学习资料闭合电路欧姆定律一、教育目标1．掌握闭合电路的欧姆定律，理解各物理量及公式的物理意义2．会用定律分析外电压随外电阻变化的规律二、重点、难点、疑点及解决办法 1．重点闭合电路欧姆定律的理解和应用 2．难点外电压等随外电阻变化规律 3．疑点外电压变化的原因（内因、外内）4．解决办法学生推导公式，分析各项含义，使学生有初步整体感知，利用闭合电路欧姆定律分析路端电压随外电阻改变规律。
结合图象分析突破难点。
三、教具准备小电珠（2.5V）6节旧电池串联 2节新电池串联四、教学步骤1．复习提问，引入新课出示两个电源。
如何测两电源的电动势？用电压表直接测量。
外电路要不要联接？为什么？不要，电动势等于电源未接入电路时两端电压，接入电路时电源两端电压不等于电动势。
以上资料均从网络收集而来学习资料测量得ε1=3V ε2=9V（可能小一些）按图连接电路，开关扳到1时，发现灯泡正常发光。
开关扳到2结果会如何？灯泡烧毁S扳到2，发现灯泡照常发光为什么会这样？闭合电路的电压，由什么决定？——引入新课2．新课教学（1）闭合电路欧姆定律闭合电路中电动势ε与内外电压U、U′有何关系？ε=U+U′问题设计①如图所示电路中电源电动势为ε，内阻为外电阻为R，试求电路中的电流I 引导学生推导∵ε=U+U′ 而U=IR U′=Ir ∴ε=IR+Ir I=ε/R+r R+r表示了什么意思？整个电路电阻公式反映了什么？闭合电路的电流强度跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路欧姆定律。
这里R应为外电路总电阻，I为闭合电路总电流。
试用闭合电路欧姆定律解释引课中的现象。
以上资料均从网络收集而来学习资料这里ε2＞ε1，由于r2＞R1，I1=ε1/（R1+r1），I2=ε2/（R2+r2），所以I2与I1相差无几，灯泡亮暗相近。
闭合电路欧姆定律教学设计
闭合电路欧姆定律教学设计闭合电路欧姆定律教学设计1一、教材分析1、地位和作用《闭合电路欧姆定律》是高中物理第十五章《恒定电流》的第四节内容，是__的重点，也是整个电学部分的一个重点。
本节内容是在学生学习了“欧姆定律”、“电功”等内容之后编排的，是分析和理解部分电路和全电路的交汇点。
本节内容在教材中具有承上启下的作用，既是前面所学知识的巩固和深化，又为后继内容的学习做出了铺垫。
2、重点和难点重点：闭合电路欧姆定律的内容及其理解难点：电动势的概念；路端电压与负载的关系3、教学目标根据教学大纲、教材内容和学生的认知特点，确定如下的教学目标：（1）知识目标：知道电动势的概念；知道电源的电动势等于外电压和内电压之和；理解闭合电路欧姆定律及其公式，并能熟练地用来解决有关的电路问题；理解路端电压与负载的关系，知道这种关系的公式表达和图像表达，并能用来分析、计算有关问题；理解闭合电路的功率表达式，理解闭合电路中能量的转化。
（2）能力目标培养学生观察、分析、解决问题的能力。
（3）科学思维品质目标通过教学示范作用，培养学生实验探索和科学推理的物理思维品质，由此进一步认识物理思维方法；通过能力训练，培养学生创造性地学习的思维品质，能够变换、创设问题，从中理性地体会物理思维方法。
二、教学方法1、对“电动势”采用“类比”方法，并配以多媒体模拟分析，使学生的认识从感性上升到理性。
2、对“路端电压与负载的关系”，可采用“设疑——猜测——实验——分析——结论”的研究方法，以完成本环节的内容及从实验现象到理论总结，从实验技能到科学推理的教学任务。
3、讲练结合式：结合本节内容，给出相应的练习，随时发现学生的错误，并引导分析其错误原因，把教师的主导作用与学生的主体作用结合起来，巩固强化有关知识。
三、教学程序设计1、指导思想根据教材特点和教学目标设计，教学中以了解、学习研究物理问题的方法为基础，掌握知识为中心，培养能力为主线，突出重点，突破难点为宗旨设计教学程序。
高中物理《闭合电路的欧姆定律》教案设计
高中物理《闭合电路的欧姆定律》教案设计一、教学目标1. 让学生理解闭合电路的概念，掌握欧姆定律的内容及公式。
2. 培养学生运用欧姆定律分析和解决实际问题的能力。
3. 引导学生通过实验探究，提高观察、思考、动手能力。
二、教学内容1. 闭合电路的概念介绍。
2. 欧姆定律的内容讲解：电流I与电压U、电阻R之间的关系，公式I=U/R。
3. 欧姆定律的应用：分析电路中电流、电压、电阻的变化规律。
三、教学重点与难点1. 重点：欧姆定律的内容、公式及应用。
2. 难点：闭合电路中电流、电压、电阻之间的关系及动态变化分析。
四、教学方法1. 采用问题驱动法，引导学生探究闭合电路的欧姆定律。
2. 利用实验演示，让学生直观地了解欧姆定律的原理。
3. 运用案例分析法，培养学生解决实际问题的能力。
五、教学过程1. 引入新课：通过讲解电源、电压、电流等基本概念，引出闭合电路的概念。
2. 讲解欧姆定律：阐述电流、电压、电阻之间的关系，给出欧姆定律的公式I=U/R。
3. 实验演示：安排学生进行实验，观察电流、电压、电阻的变化规律，验证欧姆定律。
4. 案例分析：提供一些实际问题，让学生运用欧姆定律进行分析解决。
5. 总结提高：对本节课内容进行总结，强调欧姆定律在实际应用中的重要性。
6. 作业布置：布置一些有关欧姆定律的应用题，巩固所学知识。
六、教学评估1. 课堂提问：通过提问了解学生对闭合电路概念和欧姆定律的理解程度。
2. 实验报告：评估学生在实验过程中的观察、分析、总结能力。
3. 作业完成情况：检查学生对欧姆定律应用题的解答，评估其应用能力。
七、教学反思1. 反思教学内容：确保欧姆定律的知识点讲解清晰，便于学生理解。
2. 反思教学方法：观察学生对问题的探究和实验操作，调整教学方法，提高教学效果。
3. 反思教学效果：根据学生作业和实验报告，分析学生的掌握程度，为后续教学提供参考。
八、拓展与延伸1. 讲解其他定律：介绍与欧姆定律相关的其他物理定律，如电压定律、电流定律等。
《闭合电路欧姆定律》教学设计
鲁科版选修3-1第四章第一节闭合电路欧姆定律一、教材分析课标分析：知道电源的电动势和内阻，理解闭合电路的欧姆定律教材地位：闭合电路欧姆定律是恒定电流一章的核心内容，具有承前启后的作用。
既是本章知识的高度总结，又是本章拓展的重要基础；通过学习，既能使学生从部分电路的认知上升到全电路规律的掌握，又能从静态电路的计算提高到对含电源电路的动态分析及推演。
同时，闭合电路欧姆定律能够充分体现功和能的概念在物理学中的重要性，是功能关系学习的好素材。
二、学情分析学生通过前面的学习，理解了静电力做功与电荷量、电势差的关系、了解了静电力做功与电能转化的知识，并处理了部分电路欧姆定律的相关电路问题，已经具备了通过功能关系分析建立闭合电路欧姆定律，并应用闭合电路欧姆定律分析问题的知识与技能。
三、教学目标1.知道电路结构，理解电动势定义及物理意义；2.知道电源电动势等于电源没有接入电路时两极间的电压，等于内、外电路上电势降落之和；3.理解闭合电路欧姆定律及其公式，会分析路端电压与外电阻的关系四、教学方法1、经历闭合电路欧姆定律及其公式的推导过程，体验能量转化和守恒定律在电路中的具体应用，培养学生推理能力。
2、通过路端电压与负载的关系实验，培养学生利用实验探究物理规律的科学思路和方法。
3、了解路端电压与电流的UT图像，培养学生利用图像方法分析电学问题的能力。
4、利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。
五、教学重点、难点推导闭合电路欧姆定律，应用定律进行相关讨论是本节的重点，帮助学生理解电路中的能量转化关系是基础和关键。
应用闭合电路欧姆定律讨论路端电压与负载关系是本节难点。
六、教学过程教学内容学生活动设计意图情景引入演示实验：问题：依次接通SSSS后，灯1、2、3、4、泡1有什么现象？观察灯泡1在S］闭合、s2闭合时的亮暗变化，积极思考亮暗变化的直接原因？S ］闭合时，灯泡1正常发光，说明：灯泡1两端电压达到或接近灯泡1的额定电压s 2闭合现象：灯泡1变暗当S2、S3、S4闭合时，灯泡1变暗，说明：灯泡1两端电压小于灯泡1的额定电压灯泡1始终接在电源两端，为什么它两端的电压会发生变化呢?学习目标1•知道电路结构，理解电动势定义及物理意义；2.知道电源电动势等于电源没有接入电路时两极间的电压，等于内、外电路上电势降落之和；3•理解闭合电路欧姆定律及其公式，会分析路端电压与外电阻的关系根据目标，预习本节课内容,新课教学认识闭合电路1：最简单的闭合电路是由哪几部分组成的？~~-\——i RS i!:2、内电路、外电路。
