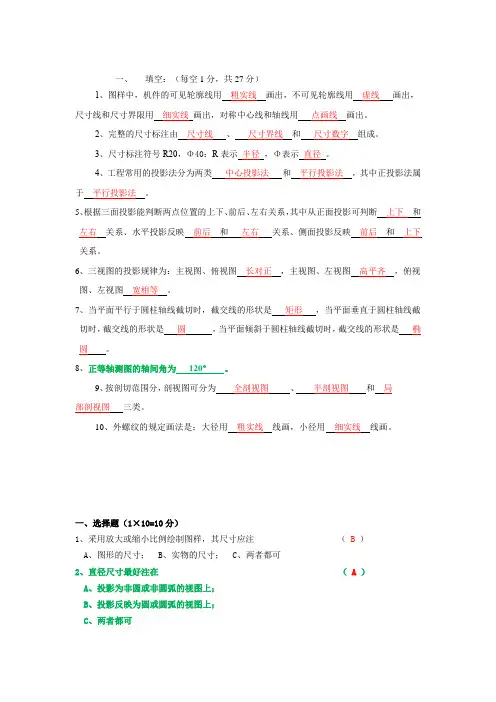

一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。
工程制图各个知识点总结
工程制图各个知识点总结工程制图是工程设计的重要环节，是设计师将设计思想和方案通过图纸表现出来的主要手段。
工程制图是一门综合性较强的学科，包括了很多知识点。
本文将从工程制图的基本概念、常用制图工具、制图标准、制图技巧等方面进行总结，以帮助读者系统地了解工程制图相关知识。
一、工程制图的基本概念1.工程制图的定义工程制图是指将设计师头脑中形成的设计图样或方案通过符号、印刷或绘画等方式，用图形、数字和文字等方式记录下来，并表达出来的过程。
2.工程制图的作用工程制图是工程设计的重要环节，它能够帮助设计师将设计思想和方案通过图纸表现出来，为设计、施工、检测和运行提供了方便和依据。
3.工程制图的分类工程制图可分为建筑制图、机械制图、电气制图、水利工程制图等几个大类。
其中建筑制图是指为建筑设计所准备的图样。
机械制图是指机械产品的图样，电气制图是指电气设备和电气工程的图样。
水利工程制图是指水利工程、水电工程和排水工程的图样等。
二、常用制图工具1.绘图仪器绘图仪器是绘制工程图样的主要工具，包括了绘图板、三角尺、量角器、分度盘等。
2.绘图材料绘图材料包括了图纸、铅笔、橡皮擦、圆规、钢尺等。
不同的工程制图需要选择不同的绘图材料。
3.制图软件随着计算机技术的发展，现在有很多制图软件可供使用，如AutoCAD、SolidWorks、Pro/E等。
使用制图软件能够提高绘图效率和质量。
三、制图标准1.图样标准图样标准是规定工程制图的一些基本规范，包括了图纸尺寸、标注、线型、符号等方面。
图样标准的目的是确保绘制的工程图样具备一定的规范性和统一性。
2.尺寸标准尺寸标准是规定工程图上尺寸的测量方法和标注规范。
尺寸标准的目的是确保图样尺寸的准确性和可读性。
3.钳度标准钳度标准是规定工程图上各种角度的标注规范，以及角度的测量方法和表示方法。
四、制图技巧1.线条的使用在工程图上，线条是最基本的元素。
正确选择和使用线条是很重要的。
常见的线条有实线、虚线、点线等。
（完整版）工程制图知识点

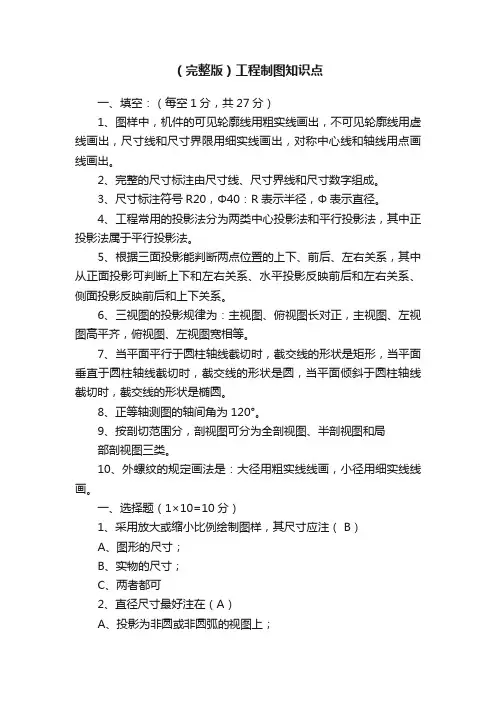

（完整版）工程制图知识点一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。
工程制图知识要点

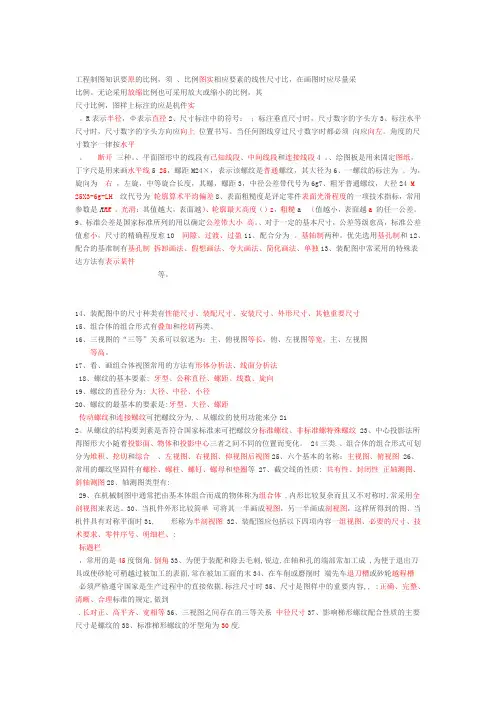

工程制图知识要原的比例，须、比例图实相应要素的线性尺寸比，在画图时应尽量采比例。
无论采用放缩比例也可采用放大或缩小的比例，其尺寸比例，图样上标注的应是机件实。
R表示半径，Φ表示直径2、尺寸标注中的符号：；标注垂直尺寸时，尺寸数字的字头方3、标注水平尺寸时，尺寸数字的字头方向应向上位置书写。
当任何图线穿过尺寸数字时都必须向应向左。
角度的尺寸数字一律按水平。
断开三种。
、平面图形中的线段有已知线段、中间线段和连接线段4 。
、绘图板是用来固定图纸，丁字尺是用来画水平线5 25，螺距M24×，表示该螺纹是普通螺纹，其大径为6、一螺纹的标注为。
为，旋向为右，左旋，中等旋合长度，其螺，螺距3，中径公差带代号为6g7、粗牙普通螺纹，大径24 M 25X3-6g-LH纹代号为轮廓算术平均偏差8、表面粗糙度是评定零件表面光滑程度的一项技术指标，常用参数是R RR。
光滑；其值越大，表面越）、轮廓最大高度（）z，粗糙a（值越小，表面越a的任一公差。
9、标准公差是国家标准所列的用以确定公差带大小高。
、对于一定的基本尺寸，公差等级愈高，标准公差值愈小，尺寸的精确程度愈10 间隙、过渡、过盈11、配合分为。
基轴制两种。
优先选用基孔制和12、配合的基准制有基孔制拆卸画法、假想画法、夸大画法、简化画法、单独13、装配图中常采用的特殊表达方法有表示某件等。
14、装配图中的尺寸种类有性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸15、组合体的组合形式有叠加和挖切两类。
16、三视图的“三等”关系可以叙述为：主、俯视图等长，俯、左视图等宽，主、左视图等高。
17、看、画组合体视图常用的方法有形体分析法、线面分析法18、螺纹的基本要素: 牙型、公称直径、螺距、线数、旋向19、螺纹的直径分为: 大径、中径、小径20、螺纹的最基本的要素是:牙型、大径、螺距传动螺纹和连接螺纹可把螺纹分为,、从螺纹的使用功能来分212、从螺纹的结构要到素是否符合国家标准来可把螺纹分标准螺纹、非标准螺特殊螺纹 23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。
工程制图基本知识全集
1.①平行投影法：投射线互相平行的投影法称为平行投影法。
②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。
③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。
④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。
⑤截交线：平面与立体表面相交而产生的交线称为截交线。
⑥相贯线：两立体相交而产生交线称为相贯线。
⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。
⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。
⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。
⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。
⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。
⑫轴间角：轴测轴之间的夹角称为轴间角。
⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。
⑭基本视图：机件向投影面投射所得的视图称为基本视图。
⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。
⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。
⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。
⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。
⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。
⑳装配图：表示一部分机器或部件的图样。
2.粗实线：可见轮廓线，可见过渡线。
细实线：尺寸线与尺寸界线、剖面线、引出线、螺纹的牙底线、重合断面的轮廓线。
细虚线：不可见轮廓线。
细点画线：轴线、对称线、中心线、齿轮的节圆。
工程制图知识点
工程制图知识点工程制图是一门运用绘图方法和符号语言，将设计、工艺和技术信息以图形形式表达出来的技术手段。
通过工程制图，可以准确地传达设计意图，协调工程项目的各个专业，提高工程安全性和效率。
以下是一些常见的工程制图的知识点：一、图纸规格与折叠1. 图纸规格在工程制图中，一般会采用国际标准ISO或国家标准GB/T规定的图纸规格。
常见的图纸规格有A0、A1、A2、A3和A4等。
其中A0最大，A4最小。
在绘制图纸时，需要根据具体要求选择合适的图纸规格。
2. 图纸折叠为了方便携带和存储，大幅面图纸常常需要进行折叠。
一般采用Z字形或M字形折叠方式。
折叠时需要注意保持图纸的整洁，避免折痕和损坏。
二、常用绘图工具和辅助工具1. 绘图工具常用的绘图工具包括铅笔、直尺、三角板、曲线板、圆规、量角器、钢笔等。
绘图时需要根据具体需求选择合适的工具，并保持工具的清洁和良好状态。
2. 辅助工具辅助工具主要包括橡皮擦、修正液、剪刀、图钉、胶带等。
这些工具在绘图时起到辅助作用，同时也可以提高绘图的准确性和美观度。
三、投影方法与图形投影1. 投影方法在工程制图中，常用的投影方法有正投影和斜投影两种。
正投影是指物体在平行于投影面的方向上投影的方法，常用于平面图的绘制。
斜投影则是指物体从一个斜面上投影到平面上，常用于立体图的绘制。
2. 图形投影图形投影是指将三维物体投影到二维图纸上的过程。
根据投影方法的不同，图形投影可以分为平行投影和透视投影两种。
平行投影是指物体的投影线平行于投影面，透视投影则是指物体的投影线不平行于投影面。
绘图时需要根据实际情况选择合适的投影方法和图形投影。
四、常用的图形符号和标注1. 线型与标注在工程制图中，常用的线型有实线、虚线、点线等。
不同的线型用于表示不同的含义，例如实线表示实物，虚线表示隐藏线等。
此外，还需要标注尺寸和比例，以确保绘制的图纸具有准确的尺寸信息。
2. 图形符号不同行业和专业在工程制图中会使用各自特定的图形符号，例如电气符号、液压符号、管道符号等。
工程制图重要知识点(1)
工程制图重要知识点(1)
1. 标准尺寸和比例：按照国际标准规定，制图中各种线条、符号、文字及图形的大小均被规定为一定的尺寸和比例，从而确保图纸的协调性和统一性。
2. 基本投影法：包括正交投影法、轴测投影法和透视投影法，是绘制立体物体的常用方法。
3. 因除法：标示尺寸和位置信息的通用符号，如直径符号、孔符号、平面符号、角度符号等。
4. 毛坯尺寸和公差：毛坯尺寸指零件刚刚完成时的尺寸，公差是在设计时考虑到制造误差及装配误差所预留的零件尺寸变化范围。
5. 图幅和布局：根据不同的标准和需要，制图时需选择不同的图幅和布局方式，以确保绘制出的图纸具有良好的清晰度和美观度。
6.图样符号：如螺纹符号、焊接符号、表面粗糙度符号、涂装符号等，是标识零部件加工方式和质量标准的重要标识。
7.材料及加工工艺：在制图时，需要考虑到零件的材料类型、工艺流程等因素，以确保设计方案的可行性。
8.防错措施：制图时需考虑到人为误差及制造误差可能造成的影响，制避免发生错误的措施和规定。
9.标准件和文氏图：标准化零件的尺寸和形状在制图时不需重复标注，而文氏图则是一种通用的绘图方式，用于标识不同零件之间的组合情况。
10.图纸文件格式：图纸应按照一定的文件格式和管理方法进行保存和管理，以便于后续的修改、加工和传输。
工程制图知识梳理要点
工程制图知识梳理目录第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。
2.尺寸是机件的最后完工尺寸（和比例没有关系）。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸：确定各线段大小的尺寸。
3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ 轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。
2. 两直线的相对位置a. 平行：两直线平行，则同面投影平行b. 相交：两直线相交，则同面投影相交c. 交叉：投影可能相交，但不同投影面上的交点不满足点的投影规律每一个投影交点可求出一对重影点三. 面的投影1. 平面的表示法a. 不共线三点b. 一线与线外一点c. 相交两直线d. 平行两直线2. 平面在三投影体系下的分类a. 投影面垂直面：垂直于一个投影面，倾斜于另外两个投影面在垂直面上积聚为直线在其余面上类似b. 投影面平行面：平行于一个投影面，垂直于另外两个投影面c. 一般位置平面：与三个平面都倾斜3. 平面内的直线和点A. 平面内取直线要使直线在平面内，要满足两个条件之一：a. 直线通过平面内的两个点b. 直线通过平面内的一个点，并平行于平面内任意一条直线B. 平面内取点要使点在平面内，只要使点在平面内的某一直线即可。
