回弹仪测混凝土强度及碳化深度测定
回弹仪测混凝土强度及碳化深度测定

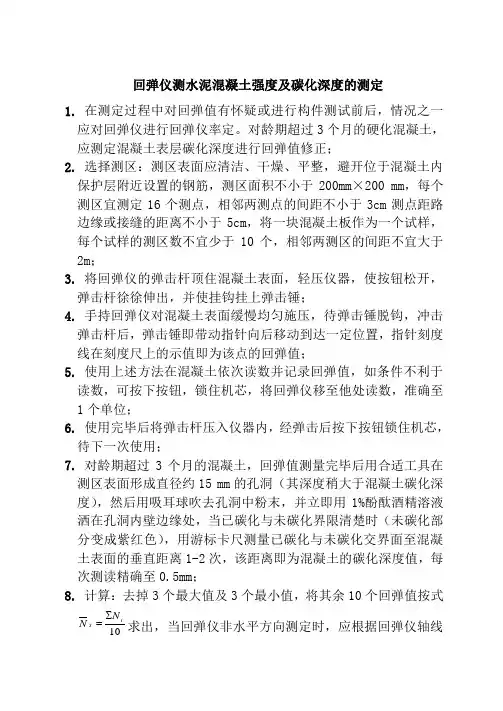

回弹仪测水泥混凝土强度及碳化深度的测定1. 在测定过程中对回弹值有怀疑或进行构件测试前后，情况之一应对回弹仪进行回弹仪率定。
对龄期超过3个月的硬化混凝土，应测定混凝土表层碳化深度进行回弹值修正；2. 选择测区：测区表面应清洁、干燥、平整，避开位于混凝土内保护层附近设置的钢筋，测区面积不小于200mm ×200 mm ，每个测区宜测定16个测点，相邻两测点的间距不小于3cm 测点距路边缘或接缝的距离不小于5cm ，将一块混凝土板作为一个试样，每个试样的测区数不宜少于10个，相邻两测区的间距不宜大于2m ；3. 将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按钮松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤；4. 手持回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动到达一定位置，指针刻度线在刻度尺上的示值即为该点的回弹值；5. 使用上述方法在混凝土依次读数并记录回弹值，如条件不利于读数，可按下按钮，锁住机芯，将回弹仪移至他处读数，准确至1个单位；6. 使用完毕后将弹击杆压入仪器内，经弹击后按下按钮锁住机芯，待下一次使用；7. 对龄期超过3个月的混凝土，回弹值测量完毕后用合适工具在测区表面形成直径约15 mm 的孔洞（其深度稍大于混凝土碳化深度），然后用吸耳球吹去孔洞中粉末，并立即用1%酚酞酒精溶液洒在孔洞内壁边缘处，当已碳化与未碳化界限清楚时（未碳化部分变成紫红色），用游标卡尺测量已碳化与未碳化交界面至混凝土表面的垂直距离1-2次，该距离即为混凝土的碳化深度值，每次测读精确至0.5mm ；8. 计算：去掉3个最大值及3个最小值，将其余10个回弹值按式10i s N N ∑=求出，当回弹仪非水平方向测定时，应根据回弹仪轴线与水平方向的角度将测得的数据根据公式N=进行修正，+N s∆N计算非水平方向测定的回弹修正值。
回弹值准确至0.1；9.混凝土强度推算按上述所得结果查T0954-2表；。
砼回弹碳化深度取值范围
砼回弹碳化深度取值范围一、砼回弹法测定碳化深度的原理和方法砼回弹法是利用回弹锤对混凝土表面进行敲击，并通过测量回弹锤反弹高度来评估混凝土的质量和性能。
在混凝土碳化过程中，混凝土内部的钙氢石灰会与二氧化碳反应生成碳酸钙，导致混凝土内部的碳化现象。
砼回弹法通过测量回弹锤反弹高度的变化，可以间接评估混凝土的碳化深度。
具体的测试方法如下：1. 准备工作：清理混凝土表面，确保表面干净平整。
2. 测量点的选择：根据需要测定的位置和要求，选择一定数量的测点。
3. 回弹仪的校准：根据回弹仪的使用说明，进行校准操作，确保测量结果准确可靠。
4. 测量操作：将回弹仪垂直于测量点的混凝土表面，用力敲击混凝土表面，记录回弹锤反弹高度。
5. 重复测量：对同一测点进行多次测量，取平均值作为最终的回弹锤反弹高度。
6. 数据处理：根据回弹锤反弹高度和混凝土的回弹曲线，可以估算出混凝土的碳化深度。
二、砼回弹碳化深度的取值范围根据国家标准《建筑混凝土碳化深度测定方法》(GB/T 50082-2009)，砼回弹碳化深度的取值范围如下：1. 碳化深度等级Ⅰ：回弹锤反弹高度大于等于75%；2. 碳化深度等级Ⅱ：回弹锤反弹高度大于等于50%且小于75%；3. 碳化深度等级Ⅲ：回弹锤反弹高度大于等于25%且小于50%；4. 碳化深度等级Ⅳ：回弹锤反弹高度小于25%。
需要注意的是，测定结果仅为混凝土表面的碳化深度，无法准确评估混凝土内部的碳化程度。
此外，由于回弹锤反弹高度受多种因素影响，如混凝土强度、孔隙率、含气量等，不同的混凝土结构在相同的回弹锤反弹高度下可能具有不同的碳化深度。
因此，在使用砼回弹法测定碳化深度时，应结合实际情况进行综合判断，不能仅依靠回弹锤反弹高度来评估碳化深度。
同时，建议在进行混凝土碳化深度评估时，结合其他测试方法，如化学分析、电化学方法等，以获得更准确的结果。
砼回弹碳化深度的取值范围可根据回弹锤反弹高度分为四个等级，但需要注意的是，回弹法测定结果仅供参考，不能作为唯一的评估依据。
回弹仪测定混凝土强度计算步骤及碳化原理
修改五回弹仪测定混凝土强度计算《规程JGJ/T23-2001》根据2001年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）代替1992年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-92，有如下主要修改。
P120页9-16行“构件混凝土强度推定值f推定”中的推定值计算方法有所改动：4．构件混凝土强度推定值f推定构件混凝土强度推定值是指相应于强度换算值总体分布中保证率不低于95％的强度值。
（l）当测区少于10个时，以测区混凝土强度的最小值作为该构件的混凝土强度推定值，即：f推定= f i-min（2）当测区强度值出现小于少于10.0 MPa时：f推定=10.0 MPa（3）当测区不少于10个或按批量检测时，该构件的混凝土强度推定值为：f推定-1= f平均－1.645 S标准差以上各式中：f推定——混凝土强度推定值，MPa；fi-min——该批构件中测区混凝土强度换算值的最小者，精确至0.1，MPa；f平均——构件混凝土强度平均值，精确至0.1，MPa；S标准差——构件混凝土强度标准差，精确至0.0l，MPa。
参考资料：《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）砼碳化的原理，具体的化学变化，试剂，具体过程2009年09月19日星期六 10:32混凝土的碳化值指自混凝土表面向内的碳化深度。
混凝土碳化指混凝土中的Ca(OH)2与空气中CO2或水中溶的CO2或其它酸性物质反应变成CaCO3而失去碱性的过程。
碳化后混凝土的强度应当是提高的，而不是降低的。
它是钢筋保层厚度的依据。
当砼失去碱性环境，钢筋就易锈蚀膨胀并胀裂砼，最终削弱砼对钢筋的握裹力，导至钢筋砼构件的破坏。
测碳化很简单：1.在砼表面凿个小洞，深1cm左右；2.用洗耳球或小皮老虎吹掉灰尘碎屑；3.在凿开的砼表面滴或者喷1％的酚酞酒精溶液；4.用游标卡尺或碳化深度深度测定仪测定没有变色的砼的深度。
回弹法测砼强度值的计算方法和步骤
回弹法测砼强度值的计算方法和步骤在学习计算方法和步骤之前,先了解几个术语：1、测区：检测结构或构件砼抗压强度时的一个检测单元.2、测点：在测区内进行的一个检测点.3、测区砼强度换算值：由测区的平均回弹值和碳化深度值通过测强度曲线或查表得到的该检测单元〔测区〕的现龄期砼抗压强度值.回弹法检测砼强度试用于工程结构普通砼抗压强度的检测. 砼强度值确实定分为如下几个步骤：1、回弹值测量2、碳化深度值测量3 、回弹值计算4、砼强度的计算一、回弹值测量1、一般规定：结构或物件砼强度检测可采用以下两种方式, 其适用范围及结构或构件数量应符合以下规定：〔1〕、单个检测：适用于单个结构或构件的检测.〔2〕、批量检测：适用于相同的生产工艺条件下,砼强度等级相同, 原材料、配合比、成型工艺、养护条件根本一致且龄期相近的同类结构或构件, 按批进行检测的结构构件. 抽检数量不得少于同批构件总数的30%且不得少于10 件.2、每一结构或构件的测区应符合以下规定：〔1〕、每一结构或构件测区数量应不少于10 个.对某一方向尺寸小于米,且另一方向尺寸小于米的构件其测区数量可适当减少, 但不应少于5 个.2〕、相邻两测区的间距应限制在2 米以内.测区离构件端部或施工缝边缘的距离不宜大于米,且不宜小于米.(3)、测区应选在使回弹仪处于水平方向检测砼浇筑侧面, 当不能满足这一要求时, 可使回弹仪处于非水平方向检测砼强度浇筑侧面、表面或底面.但回弹值需修正.( 4)、测区宜选在构件的两个对称可测面上, 也可选在一个可测面上, 且应均匀分布. 在构件的重要部位及薄弱部位必须布置测区, 并应避开预埋件.(5)、测区的面积不宜大于川.( 6)、检测面应为砼外表,并应清洁平整,不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面.必要时可用砂轮去除疏松层和杂物,且不应有残留的粉末或碎屑.3、回弹值测定( 1)、检测时,回弹仪的轴线应始终垂直于结构或构件的检测面. 缓慢施压,准确读数,快速复位.( 2)、测点宜在测区范围内均匀分布.相邻两测点的净距不宜小于20mm.测点距外露钢筋、预埋件的距离不宜小于30mm.测点不应在气孔或外露石子上,同一测点只应弹一次,每一测区应取16 个回弹值.二、碳化深度测量值1、回弹值测量完毕后,应在有代表性的位置上测量碳化深度值. 测点不应小于构件测区数的30%,取其平均值为该构件的每测区的碳化深度值, 当碳化深度最大值与最小值之差大于时, 应在每一测区测量碳化深度.2、碳化深度值测量,可采用适当的工具在测区外表形成直径约15mm 孔洞, 其深度应大于砼的碳化深度. 孔洞中的粉末和碎屑应去除干净,并不得用水擦洗.同时,应采用浓度为1%的酚酞酒精溶液滴在孔洞内壁的边缘处. 当已碳化与未碳化界线清楚时再用深度测量工具测量已碳化与未碳化砼交界面到砼外表的垂直距离.测量应不少于3 次,取其平均值.每次读数精确至.三、回弹值计算1、计算测区平均回弹值,应该从该测区的16 个回弹值中剔除3 个最大值和3 个最小值,求余下的10 个回弹值的平均值,如果是水平方向回弹浇筑砼的侧面,该值即为该测区平均回弹值Rm.如果缺乏, 此值还需修正.2、非水平方向检测砼浇筑侧面时,应按以下修正Rm=Rm a +Raa式中Rm a :非水平状态检测时测区的平均回弹值,精确到Ra a：非水平状态检测时回弹值修正值,可按本附表C采用.Rm：测区平均回弹值〔修正后〕3、水平方向检测砼浇筑顶面或底面时,应按以下修正：Rm=R m t+R a t Rm=R m b+ R a b式中：Rm:测区修正后平均回弹值R m :水平方向检测砼浇筑外表时,测区平均回弹值.R a t：砼浇筑外表回弹值的修正值,见附表D.R :水平方向检测砼浇注底面时,测区平均回弹值 R :砼浇筑底面回弹值的修正值.见附表 D4. 当检测时回弹仪为非水平方向且测试面为非砼的浇筑侧面时.应 先按附表C 对回弹值进行角度修正.再按附表 D 对修正后的值进行 浇筑面修正.即：先修正角度,再修正浇筑面.四、砼强度的计算〔平均强度〕 1、经过以上砼回弹数值测量.回弹数值修正.碳化深度测量后,可 利用平均回弹修正数值〔Rm 〕及平均碳化深度〔dm 〕,查附表A,可求得各个测区砼强度换 算值. 2根据各个测区的砼强度换算值可计算测区砼强度平均值.当测区 数为10个及以上时,应计算强度标准差,平均值及标准差应按下 式计算:nflu ii 1n式中：m f c :结构或构件测区砼强度换算值的平均值l eun ：对于单个检测的构件,取一个构件的测区数；对批量检测的构件, 取被抽检构件的测区之和.cf cu i :测区砼强度换算值S f ：:结构或构件测区砼强度换算值的标准差m fc fcuS f c I cun(m f c )2fcu13、结构或构件砼强度推定值〔f cu,e 〕的计算:结构或构件的砼强度推定值即是砼强度值,是指相应于强度换算值总体分布中保证率不低于95%的结构或构件中的砼抗压强度值. 即:查表或据测强度曲线得出的强度换算值中有95%的值小于砼强度指定值.〔1〕、当该结构或构件测区数少于10个时,强度推定值取强度换算值中最小的1个.即f cu ,e =min〔f CU 〕〔2〕、当该结构或构件的测区强度值中出现小于这个数值时,砼强度值指定值那么取小于.即fg,e ＜这个数值一般不出现.在测强度曲线和换算值表中也查不到,所以当出现砼强度换算值＜时.砼强度推定值不用计算,直接取＜.〔3〕、当该结构或构件测区数不少于10个或按批量检测时,砼强度推定值：非水平状态检测时回弹值修正值不同浇筑面的回弹值修正值表d碳化深度修正系数表。
回弹法检测混凝土强度
2.人员与仪器
三、仪器的检定
（一）回弹仪检定周期为半年，当回弹仪具有下列情况之 一时，应由法定计量检定机构按行业标准《回弹仪》JJ817 进行检定：
1、新回弹仪启用前； 2 、超过检定有效期限； 3 、数字式回弹仪数字显示的回弹值与指针直读示值相 差大于1； 4 、经保养后，钢砧率定值不合格； 5 、遭受严重撞击或其他损害。（3.2.1条）
我国回弹规程的历史发展 《回弹法评定混凝土抗压强度技术规程》
（JGJ 23—85） 《回弹法检测混凝土抗压强度技术规程》
（JGJ/T 23—92） 《回弹法检测混凝土抗压强度技术规程》
（JGJ/T 23—2001） 《回弹法检测混凝土抗压强度技术规程》
（JGJ/T 23—2011）
返回目录
1 概述 1 概述
1.1回弹法的原理
强度
硬度(回弹值) 碳化深度
贵州建筑科学研究检测中心
1 概述
混凝土表面硬度与混凝土极限强度存在一 定关系，回弹仪的弹击重锤被一定弹力打击在 混凝土表面上，其回弹高度和混凝土表面硬度 存在一定关系。这样可以利用回弹仪测试混凝 土表面硬度，再结合混凝土碳化深度从而测定 混凝土强度。
表6-5
检测批容 量
检测类别和样本最小容量
A
B
C
检测批容量
检测类别和样本最小容量
A
B
C
2～8
2
2
3
801～1200
32
80
125
9～15
2
3
5
1201～3200 50
125 200
16～25
3
5
8
3201～ 10000
回弹法检测混凝土强度
避免在潮湿、多尘的环境中使用；注意安全，避免仪器跌落或受压。
03
CHAPTER
回弹法检测混凝土强度的技术要点
03
回弹值的计算
根据测区内的16个回弹值，剔除3个最大值和3个最小值，其余10个回弹值求平均值即为该测区的回弹值。
01
选取具有代表性的测区
选择平整、清洁、无涂层且无装饰层的混凝土表面，避开蜂窝、麻面、孔洞等不良部位。
误差分析
04
CHAPTER
回弹法在混凝土强度检测中的实践应用
回弹法与钻芯法。钻芯法是通过钻取混凝土芯样进行抗压强度试验，结果准确但会对结构造成一定损伤；回弹法则是在混凝土表面进行无损检测，操作简便，适用于大面积检测，但结果相对保守。在选择检测方法时需综合考虑实际情况和检测要求。
比较一
回弹法与超声波法。超声波法是通过超声波在混凝土中的传播速度来推算抗压强度，适用于新浇混凝土的早期强度检测；回弹法则更适用于龄期较长的混凝土结构。在实际应用中，可结合两种方法进行综合评估。
02
确保回弹仪的轴线与混凝土表面垂直
在测试过程中，应确保回弹仪的轴线与混凝土表面垂直，以获取准确的回弹值。
误差主要来源于测试环境、仪器精度、操作技术、混凝土表面状况等因素。
误差来源
为减小误差，应保持测试环境稳定、定期校准仪器、提高操作技术水平、加强混凝土表面处理等措施。
误差控制
通过对误差来源的分析，找出误差产生的原因，并采取相应措施减小误差，提高检测结果的准确性。
05
CHAPTER
提高回弹法检测混凝土强度的准确度的方法
定期校准
确保回弹仪在有效期内使用，并定期进行校准，以保持其准确性。
日常维护
每次使用后及时清理和保养回弹仪，确保其正常运转。
回弹法测混凝土强度碳化深度
回弹法测混凝土强度碳化深度混凝土在建筑中真是无所不能，它像个不知疲倦的“劳模”，默默地支撑着我们的房子、桥梁和道路。
然而，混凝土虽然看似坚不可摧，也有它的小秘密。
比如，混凝土的强度和碳化深度就像我们人体的体检一样，定期检查是必须的。
那么，怎么检查呢？这就要用到一种叫做“回弹法”的神奇工具了。
1. 回弹法的基本概念说到回弹法，别被名字吓到，它其实是一种相当简单但很有用的方法。
回弹法，就像给混凝土测个体温一样，通过测试混凝土表面的回弹值，来判断它的强度。
这种方法就像用橡皮筋弹墙壁，我们看回弹的力度，就能知道墙壁的“硬度”了。
说白了，混凝土的表面越硬，回弹值越高，混凝土的强度也就越大。
2. 回弹法的操作步骤2.1 准备工作在开始之前，我们得做足准备工作。
首先，要把混凝土表面弄干净，免得灰尘、油污这些小鬼搞破坏。
接着，找个回弹仪，这就像我们用的体温计一样，不过它测的是混凝土的“硬度”。
用前最好检查一下仪器是否正常，就像检查体温计是否有电一样，确保测出来的结果靠谱。
2.2 测试过程测试时，把回弹仪的测头紧贴在混凝土表面，轻轻按下。
别急，这里可得小心操作。
回弹仪会在混凝土表面发出一股力量，然后测量回弹的高度。
这个过程就像弹钢琴一样，需要手法细腻。
每个测试点的回弹值记录下来，然后用公式计算混凝土的强度。
记得要在不同位置测试，确保数据的准确性。
3. 碳化深度的检测碳化深度也是混凝土健康的一个重要指标。
简单来说，碳化是指混凝土中的碳酸钙逐渐被二氧化碳侵蚀的过程。
这就像咱们皮肤的老化一样，需要定期检查。
检测碳化深度的方法有很多，但最常见的还是用化学试剂来测量。
涂抹试剂在混凝土表面，等几分钟后，再看颜色的变化，这样就能知道碳化的深度了。
3.1 检测过程首先，选择混凝土表面的几个点，涂上专门的碳化试剂。
涂抹时要均匀，像在涂口红一样，不要遗漏。
然后静待片刻，观察颜色变化。
通常，试剂会变成不同的颜色，来表示不同的碳化深度。
回弹仪测混凝土强度及碳化深度测定
