消防设备的接线
消防模块的接线图

松江消防设备利达消防设备现场编写逻辑关系及后期维护保养建议采取以下顺序编址:感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一、现场经常用到的几种探头1、LD10EN底座:用于LD3000EN/A、LD3300EN等探测器,采用二总线并联接线方式,TC+,TC-端子不分正负极。
图1.12、LD2000E-A手动火灾报警按钮部接线图(如图1.2所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,通过电压小于30V通过电流100MA,5脚6脚是备用消防接口,配合手柄使用。
如使用总线需要配合总线模块使用。
图1.23、LD2001EN消火栓按钮部接线图(如图1.3所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,接直接启泵线(图1.4),通过电压小于30V通过电流 100MA,7脚是24V+,8脚是消防泵的反馈线。
图1.3图1.44.、LD3101/B点型可燃气体探测器部接线示意图(如图1.5所示):TC+,TC-,24V+,24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接,TC-与24V-短接,用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55、LD4400EN-1/2输入模块端子图与接线图示例(如图1.6、1.7所示):6脚5脚是二总线TC+,TC-原则上不分正负极,11脚12脚是一组无源长开点,8脚7脚是一组无源长开点。
端子现场设备上需要加15K线路检测电阻。
图1.6图1.76、LD6800EC-1输入/输出模块部接线图(如图1.8所示):1脚24V+,2脚24V-必须分极性,5、6脚TC+、TC-,11、12脚现场反馈信号接入点,需要接82K线路检测电阻。
9、10脚24V输出,接5.1K线路检测电阻。
图1.87、LD6800EC-2输入/输出模块部接线图(如图1.9所示):1脚24V+,2脚24V-必须分极性,5、6脚接入TC+、TC-,11、12脚和3、4脚分别为两组现场反馈信号接入点,需要接82K线路检测电阻。
火灾自动报警系统设备接线

火灾自动报警系统设备接线-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN火灾自动报警系统设备接线方法一、探测器接线:1.编码型火灾探测器:控制器信号二总线,串、并联均可;2.非编码型火灾探测器:需加装编址接口模块,编址接口模块与控制器采用无极性二总线连接,与电源采用无极性二总线连接,与非编码型火灾探测器采用有极性二总线连接。
非编码型火灾探测器在末端需加电阻或终端器用于匹配线路。
光束感烟火灾探测器需控制器信号二总线及电源DC24V二总线且还有反射器。
二、隔离器接线:控制器信号二总线三、手报(编码)接线:1.无电话插孔型:控制器信号二总线;2.有电话插孔型:控制器信号二总线;总线制电话编码模块采用四线制;多线制电话主机采用二总线制。
四、消火栓按钮(编码)接线:控制器信号二总线;与泵控制箱采用三线(一根DC24V有源输出线,一根回答输入线,一根公共地)连接;电源DC24V二总线。
五、单输入模块(编码)接线:控制器信号二总线;与设备两根线连接。
单输入模块用于主动型设备,这些设备动作后,输出的动作开关信号由此模块传给控制器。
六、单输入/输出模块(编码)接线:控制器信号二总线;电源DC24V二总线;单输入/输出模块用于被动型设备控制(排烟阀、送风阀、防火阀)。
七、切换模块接线:与单输入/输出模块配合使用,不直连控制器信号二总线。
用于防止交流电通过控制设备引入信号二总线。
八、双输入/双输出模块(编码)接线:控制器信号二总线;电源DC24V二总线;双输入/双输出模块用于双动型设备控制(防火卷帘门、水泵、排烟风机)。
九、双动作切换模块接线:与双输入/双输出模块配合使用,不直连控制器信号二总线。
用于控制设备与被控制设备之间的交、直流隔离及启动、停动双动作控制接口部件。
十、火灾光警报器(编码)接线:控制器信号二总线;十一、火灾声光报警器(编码)接线:控制器信号二总线;电源DC24V二总线;十二、火灾显示盘(编码)接线:控制器信号二总线;电源DC24V二总线;十三、消防广播接线:1.控制器信号二总线;2.电源DC24V二总线;3.两根广播线。
国泰怡安-六类消防产品接线与安装示意图!

国泰怡安六类消防产品接线与安装示意图!1、L 、L- 是信号总线接线端子,总线无极性。
2、GT601 底座与烟感GY601W 、温感GW601W 、烟温复合GF601W 配合使用。
3、信号线宜采用1.5mm2 阻燃双色双绞软铜线,耐压值》250V。
4、安装孔距62.5mm。
5、接线简单、快捷、方便。
1、L 、L- 是信号总线接线端子,此端子由中继模块GM614W 端子OL 、OL- 引出;作为防爆探测器底座使用时端子,由防爆接口箱GM642 中的中继模块GM614 端子OL 、OL- 到安全栅,由安全栅引出,接线时分极性。
2、GT610 底座与非编码烟感GY601W、温感GW601W、防爆烟感GY602EX、防爆温感GW602DEX 配合使用。
3、信号线宜采用1.5mm2 阻燃双色双绞软铜线,耐压值》250V。
4、安装孔距62.5mm。
5、接线简单、快捷、方便。
特点:此底座适用范围广。
1、1 为L ,2 为L- ,L 、L- 是信号总线接线端子,信号总线无极性。
2 、3 为24V ,4 为24V- ,24V 、24V- 是探测器的电源接线端子,24V 电源有极性。
3、可燃探测器底座与可燃探测器GQ601W 配合使用,注:此探测器与底座不分开销售。
4、信号线宜采用1.5mm2 阻燃双色双绞软铜线,耐压值> 250V, 24v电源线采用阻燃双色双绞线,线径》 2.5mm25、安装孔距53mm ,外距68mm ,内距38mm 。
6、接线简单、快捷、方便。
探测器安装方式1、上图表述了探测器安装示意图,锯齿与凹槽对应或者圆柱与圆柱对应按照顺时针方向旋拧即可将探测器安装牢固。
2、安装方式适用于烟感、温感、烟温复合、可燃气体探测器、非编烟感、非编温感。
手报、消报类接线与安装示意图手报、消报及防爆手报底座接线方式1、L 、L- 是信号总线接线端子,信号总线无极性。
2、D1 、D2 是电话信号线接线端子,D1、D2 端子无极性。

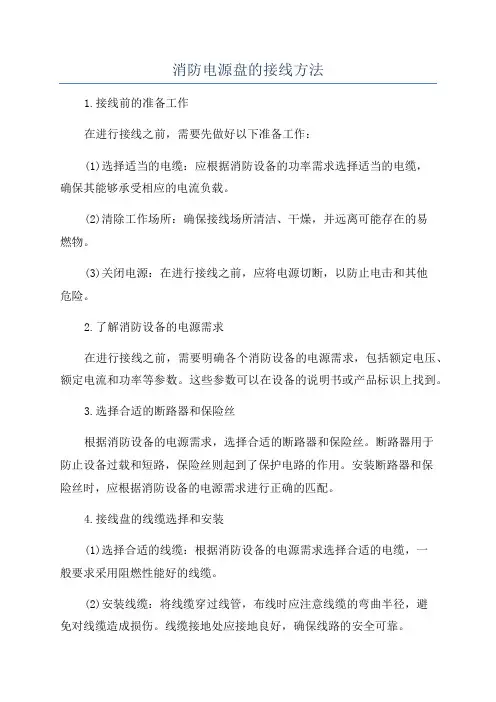

消防电源盘的接线方法

消防电源盘的接线方法1.接线前的准备工作在进行接线之前,需要先做好以下准备工作:(1)选择适当的电缆:应根据消防设备的功率需求选择适当的电缆,确保其能够承受相应的电流负载。
(2)清除工作场所:确保接线场所清洁、干燥,并远离可能存在的易燃物。
(3)关闭电源:在进行接线之前,应将电源切断,以防止电击和其他危险。
2.了解消防设备的电源需求在进行接线之前,需要明确各个消防设备的电源需求,包括额定电压、额定电流和功率等参数。
这些参数可以在设备的说明书或产品标识上找到。
3.选择合适的断路器和保险丝根据消防设备的电源需求,选择合适的断路器和保险丝。
断路器用于防止设备过载和短路,保险丝则起到了保护电路的作用。
安装断路器和保险丝时,应根据消防设备的电源需求进行正确的匹配。
4.接线盘的线缆选择和安装(1)选择合适的线缆:根据消防设备的电源需求选择合适的电缆,一般要求采用阻燃性能好的线缆。
(2)安装线缆:将线缆穿过线管,布线时应注意线缆的弯曲半径,避免对线缆造成损伤。
线缆接地处应接地良好,确保线路的安全可靠。
5.接线方法在进行接线时,需按照以下步骤进行:(1)连接电源线:首先将消防电源盘的输入端与主电源连接,通常使用电缆连接。
(2)连接消防设备:根据消防设备的电源需求,将输出端与相应的设备进行连接。
每个消防设备的接线方法可能有所不同,一般需要连接到设备的供电端子上,可以根据设备的说明书进行正确的接线。
(3)接地线连接:消防电源盘的外壳需要与地线相连接,以确保设备的安全可靠。
将接地线连接到电源盘的接地端子上,并确保接地良好,可以使用接地线夹具进行固定。
6.检查接线的质量接线完成后,需要仔细检查接线是否正确,确保每个接线口处连接牢固,接线处与接线盘之间的电缆牢固且连接良好。
同时还需要检查接线的间距是否符合安全要求,并检查线缆的绝缘性能。
综上所述,正确的接线方法对于消防电源盘的使用至关重要。
在进行接线之前,必须做好充分的准备工作,选择适当的断路器和保险丝,并根据消防设备的电源需求选择合适的线缆。
利达消防设备接线图

设备的技术支持:主要针对于模块、探头的编码。
EN系列主机采用混合编址。
但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址:感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。
其次是探测器、模块等的接线方式。
一般情况下施工方要了解接线方式,就要考虑到现场有没有预埋走线,是否需要重新布线。
一.现场经常用到的几种探头的技术支持1.LD10EN底座:用于LD3000EN/A、LD3300EN等探测器,采用二总线并联接线方式,TC+,TC-端子不分正负极。
1.12.LD2000E-A手动火灾报警按钮内部接线图(如图1.2所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,通过电压小于30V通过电流100MA,5脚6脚是备用消防电话接口,配合电话手柄使用。
如使用总线电话需要配合总线电话模块使用。
图1.23.LD2001EN消火栓按钮内部接线图(如图1.3所示):3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,接直接启泵线(图1.4),通过电压小于30V通过电流 100MA,7脚是24V+,8脚是消防泵的反馈线。
图1.3图1.44. LD3101/B点型可燃气体探测器内部接线示意图(如图1.5所示):TC+,TC-,24V+,24V-四个端子。
3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接,TC-与24V-短接,用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。
图1.55.LD4400EN-1/2输入模块端子图与接线图示例(如图1.6、1.7所示):6脚5脚是二总线TC+,TC-原则上不分正负极,11脚12脚是一组无源长开点,8脚7脚是一组无源长开点。
端子现场设备上需要加15K线路检测电阻。
图1.6图1.76.LD6800EC-1输入/输出模块内部接线图(如图1.8所示):1脚24V+,2脚24V-必须分极性,5、6脚TC+、TC-,11、12脚现场反馈信号接入点,需要接82K线路检测电阻。
消防设备部分接线方法

消防设备部分接线方法消防设备是保障人民生命财产安全的重要装备,其接线方法的正确性直接关系到设备的正常运行和使用效果。
本文将整理和介绍一些常见的消防设备接线方法。
1.消防泵接线方法消防泵是消防系统中重要的供水设备,其接线方法一般包括电源线接线、控制线接线和信号线接线。
a.电源线接线:将电源线的相线、零线和地线与电源箱连接。
相线根据电源的相序与泵电机的U、V、W三根相线相应连接,零线与电机的中性点相连接,地线连接到设备的接地螺钉上。
这样可确保泵能正常供电。
b.控制线接线:将控制线的各个信号线与控制装置相应插口连接。
一般包括启动信号线、停止信号线、故障信号线等。
根据对应关系正确连接控制线可实现对泵的远程启停控制。
c.信号线接线:消防泵一般还具有各种故障保护和状态显示功能,其信号线包括故障信号线、运行状态信号线等。
将信号线连接到相应的控制装置或显示屏上,可以实现故障报警和运行状态显示的功能。
2.自动喷水灭火系统接线方法自动喷水灭火系统是一种常见的消防设备,其接线方法一般包括电源线接线、控制线接线和传感器接线。
a.电源线接线:将电源线的相线、零线和地线与电源箱连接。
相线连接到电源开关,零线与电源的中性点连接,地线连接到设备的接地螺钉上,以确保系统正常供电。
b.控制线接线:将控制线的启动信号线、停止信号线和故障信号线分别与控制装置的对应接口相连。
通过对控制线的接线连接,可以实现对喷水系统的远程控制和故障报警功能。
c.传感器接线:自动喷水灭火系统通常具有根据烟雾、火焰等传感器信号来触发喷水装置的功能,其传感器线需要正确连接到相应的传感器上。
根据传感器的具体类型和接线方式进行接线连接。
3.火灾报警系统接线方法火灾报警系统是消防设备的重要组成部分,其接线方法一般包括电源线接线、探测器接线和控制线接线。
a.电源线接线:将电源线的相线、零线和地线与电源箱连接。
相线连接到电源的相序和火灾报警控制盘的电源输入端,零线与电源的中性点相连接,地线连接到设备的接地螺钉上。
利达消防设备接线办法阐明

利达消防设备接线办法阐明利达消防设备接线办法阐明1、LD3000EN/A烟(LD3300EN温)感:二总线,无极性,恣意接TC-、TC+端子。
布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
信号2、LD2000E-A手报(LD2001EN消火栓按钮):二总线,无极性,接3、4端子。
电话线接5,6端子。
LD2001EN消火栓按钮二总线,无极性,接3、4端子。
消防泵主张接1,2端子,泵答复接7,8端子(有源24V答复信号)布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
(2)联接线路的长度应以总导线电阻3、LD3600EN总线短路维护器:二总线,输入端有极性,接5,6端子,6为正极。
输出端无极性,接8,9端子。
布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用操控电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
(2)联接线路的长度应以总导线电阻4、LD4400EN-1输入模块(信号模块):二总线,无极性,接5、6端子。
开关信号接11、12端子。
且11,12端要接15K电阻。
布线恳求:(1)信号线管井主线:宜选用截面积ge;1.5平方毫米的双绞铜芯线,穿金属管或阻燃管敷设,也可选用操控电缆,规范为RVV2;x;1.5平方毫米。
关于平面线能够选用RVS-2;x;1.0或RVV2;x;1.0平方毫米的双绞铜芯线。
依爱消防模块接线大全

依爱消防模块接线大全依爱消防模块是一种常见的消防设备,它在建筑物、工厂和其他场所起着非常重要的作用。
正确的接线对于消防模块的正常运行和安全性至关重要。
接下来,我们将介绍依爱消防模块的接线方法,希望能对大家有所帮助。
首先,我们需要了解依爱消防模块的基本结构。
依爱消防模块通常包括主控板、输入输出模块、显示屏、按钮和报警器等组成部分。
在进行接线之前,我们需要对这些部件有一个清晰的认识,以便正确地进行接线操作。
接下来,我们将详细介绍依爱消防模块的接线方法。
首先,我们需要确定好各个部件的接线位置,然后按照说明书上的接线图进行接线。
在接线过程中,需要注意保持接线的整洁和稳固,确保每根线都连接到正确的位置。
接线完成后,需要进行一次全面的检查,确保没有接线错误或者接线松动的情况。
在接线过程中,我们还需要注意一些常见的问题。
比如,接线时要注意避免短路和接触不良的情况,确保每根线都牢固地连接在对应的位置上。
另外,还需要注意接线的颜色和标识,确保每根线都连接到了正确的位置。
除了基本的接线方法,我们还需要了解依爱消防模块的常见故障处理方法。
当发现消防模块出现故障时,我们需要及时进行排查和处理,以确保设备的正常运行。
常见的故障包括接线错误、线路短路、模块损坏等,我们需要根据具体情况进行相应的处理。
最后,我们需要定期对依爱消防模块进行检查和维护,以确保设备的正常运行。
定期的检查和维护可以帮助我们及时发现和解决潜在的问题,确保设备在关键时刻能够正常工作。
总的来说,依爱消防模块的接线是一项重要的工作,正确的接线方法可以保证设备的正常运行和安全性。
希望通过本文的介绍,大家能对依爱消防模块的接线有一个更清晰的认识,能够正确地进行接线操作,并能够及时处理常见的故障情况。
同时,也希望大家能够重视设备的定期检查和维护工作,确保设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
消防设备的接线一、消火栓按钮的接线:根据消火栓按钮的生产的要求和设计要求确定。
2根去消控中心的是总线。
为
护设施,防止小孩玩弄或误起动。
笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内,或设置在消火栓箱外的没有足够的保护措施,而直接由一个塑料方盒构成,很容易被毁坏,从而导致误报警时有发生。
所谓壁龛是指壁上小室,泛指墙上小室;通俗地说,指墙面上凹进去的洞穴,而不是直接凸露出墙面,这是一些施工单位图省事或不理解而随意设置的,是不符合规范要求的。
笔者认为,由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂,文化层次、道德修养也有很大的差异,难免会出现一些有意或不小心毁坏消防设施的行为,因而,笔者建议消火栓按钮应设在消火栓箱内,并没置在一定高度,防止孩童误动;而一些高级写字楼、公寓则可将消火栓按钮设置在箱外,有一定的保护措施,并用红色醒目标志标明其作用和使用方法,便于人员在火灾状态下使用。
动作后,均应实现以下功能:
1.向消防控制室发送报警信号。
2.在报警控制器上显示报警部位。
3.起动消防水泵。
4.消防水泵起动后,点亮所有消火栓箱内的起泵反馈信号灯。
消火栓按钮的主要功能是在火灾状态下远程起动消火栓泵,而手动火灾报警按钮的功能是在火灾状态下将报警信号传送到中央控制室,由中央控制室发出指令,起动相关消防设施。
消火栓泵通过消火栓按钮起动的方式一般有两种:一是消火栓按钮将起动信号送
)
内
若不慎会使消火栓箱或消防水带带电,伤及消防队员。
如果将消火栓按钮与手动火灾报警按钮设成一个,是否可行呢?现行规范中尚无要求,但现在某些建筑内的消防设施中已经存在并使用这种功能共用的按钮。
笔者认为,这种设计在技术上是可以满足的,有其有利的一面,但也存在弊端。
首先如果共用按钮只完成报警功能,而由报警控制器根据接收到的报警信号,按照联动逻辑,通过输出模块再去起动消防水泵,共用按钮的动作信号实际上是通过
报警控制器间接地去起动消防水泵。
此时如果报警控制器或控制消防水泵的输出控制模块发生故障,就会使消防水泵不能及时起动,将十分不利于控制火情,从而有可能造成重大的火灾事故。
其次共用按钮尽管可以节约一些费用,而一旦发生误报,轻者会使消防管网压力增高,重者将导致管网破裂,造成消防给水系统毁坏,影响正常使用,从而造成
面
消
二、探测器的接线
接线是用RVS-2*1.5的线串接,从电气回路来说实际上还是并联的。
一般一个区域一条回路,所有的探测器都是并联在24V回路上的。
火警里探测器,手报,启泵按钮,联动,输入模块采用的是总线模式,即为一回路并联所有探测器,手报等!每个火警主机由于采用的内部主板不同,所带的数量不同有100个的,也有255个!可以根据这个划分回路,要求是要根据防火分区划分!因为报警之后还要求对临近两个防火分区内的声光连通报警!
一般按防火分区划分,有时可以跨防火分区,因每路是有一个接线排所带点数有关!
坏了的探测器要对新换上去的烟感进行重新输入编码,输入和以前坏掉烟感一样的编码
三、消防泵启动方式
消防泵有四种启动方式:
1,是消火栓按钮直启消火栓泵
2,是消防多线直启消火栓泵
3,是消防联动起泵,
4,是手动启动.
如果没有报警系统,则只有1,4两种.
1、布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上,安装孔距为69mm;
2、探测总线采用2×1.0-1.5mm2导线;
3、安装之前用编码器对其写入相应地址码(1-200);
4、探测总线L1 、L2连接在端子1和端子2上;
5、手报部件只能在布线检查后、调试之前安装,以防止因不恰当安装作业造成损失;
手动火灾报警按钮时接线:
1、端子1和2分别接二总线L1和L2;
2、端子
3、4接电话线;6根线。
3、端子7、8正常时形成常开触点,手动报警按钮按下时闭合,可用来控制现场声光报警装置,
需另接24V电源。
严禁使用此触点控制大功率设备和强电设备。
一、主要特点
●
●
●
●
●
●
●
●
●
●
●
●
三、外形及安装尺寸(mm)
四、安装与布线
●手动报警部件只能在布线检查后,调试之前安装,以防止因不恰当安装作业造成损失;
●布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上,安装孔距为40mm;手动报警按钮应设置在明显和便于操作的部位,安装在墙上并距地面1.5米高度处。
●手动报警按钮的连接线均通过手动报警按钮底座中部的出线孔进入盒内。
回路总线接至按钮底座的1、2号(L1,L2)接线端子,
消防报警主机即火灾报警控制器,是火灾自动报警系统的心脏,可实现集中控
制,可向探测器供电,并具有用来接收火灾信号并启动火灾报警装置、能通过
火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设
备和消防联动控制设备、自动的监视系统的正确运行和对特定故障给出声、光
报警等功能
火灾报警控制器:火灾报警控制器是火灾自动报警系统的心脏,可实现集中控制,
可向探测器供电,并具有下述功能:
1)用来接收火灾信号并启动火灾报警装置。
该设备也可用来指示着火部位和记录有关信息。
2)能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制设备。
3)自动的监视系统的正确运行和对特定故障给出声、光报警。
2 、产品选用及工程设计要点
[1]2.1 其选择原则应考虑如下条件:
多
灾信号,在声光报警的同时,有些区域报警控制器还有联动继电器触点动作,启动某些消防设备的功能。
这些消防设备有排烟机、防火门、防火卷帘等。
如果是故障信号,则只是声光报警,不联动消防设备。
区域报警控制器接收到来自探测器的报警信号后,在本机发出声光报警的同时,还将报警信号传送给位于消防控制室内的集中报警控制器。
见图3.1.1所示。
自检按钮用于检查各路报警线路故障(短路或开路)发出模拟火灾信号检查探测器功能及线路情况是否完好。
当有故障时便发出故障报警信号(只进行声、光报警,而记忆单元和联动单元不动作),,
信号选择单元又称为信号识别单元。
火灾信号的电平幅度值高于故障信号的电平幅度值,可以触发导通门级轴人管(而低幅度的故障信号则不会使输入管导通),使继电器动作,切断故障声光报警电路,进行火灾声光报警,时钟停走,记下首次火警时间,同时经过继电器触点,联动其它报警或消防设备。
电源输入电压220V,交流频率50U2,内部稳压电源输出24V直流电压供给探测器使用。
现代火灾报警控制器为了减少误报,方便安装与调试,降低安装与维修费用,减少连接线数,及时准确地知道发出报警的火灾探测器的确切位置(部位编号),都普遍采用脉冲编码控制系统,组成少线制的总线结构,由微型电子计算机或单
当
l 屏蔽灯:黄色,当外部设备(探测器、模块或火灾显示盘、本机警报器)发生故障时,可将它屏蔽掉,待修理或更换后,再利用取消屏蔽功能将设备恢复。
有屏蔽设备存在时此灯亮。
l 警报器启动灯:红色,有警报器处于启动状态时,此灯点亮,当停动警报器或警报器消音后,此灯熄灭。
l 火警传输动作/反馈:红色,当系统中有火警信息传输时,该灯闪亮,当接收到火警传输设备的反馈信号后该灯常亮;有新的火警信息传输时,该灯再次闪亮。
该灯可反映信息传输的最新状态。
l 工作灯:绿色,当控制器工作时,此灯点亮。
l 主电工作灯:绿色,当控制器由AC220V电源供电工作时,此灯点亮。
l 备电工作灯:绿色,当控制器由备电供电工作时,此灯点亮。
l 调试状态灯:绿色,当控制器处于调试状态时,此灯点亮。
l 喷洒请求灯:红色,当系统中有气体灭火设备处于延时启动阶段时,此灯点亮,当控制器向气体灭火设备发出启动命令后,此灯熄灭。
l 喷洒启动灯:红色,此灯亮表示控制器已向气体灭火设备发出启动命令。
l 气体喷洒灯:红色,此灯亮表示控制器接收到气体灭火设备反馈信号。
l 故障灯:黄色,此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障,或控制器本身出现故障,具体信息见液晶显示。
故障排除后,按“复位”键此灯熄灭。
l 系统故障灯:黄色,当系统存储器发生故障或系统程序无法正常运行时,此灯点亮,以提示用户立即对控制器进行修复。
l 声光警报器故障灯:黄色,当系统中有声光警报器处于故障状态时,此灯点亮。
l 声光警报器屏蔽灯:黄色,当系统中存在被屏蔽的声光警报器时,此灯点亮。
l 火警传输故障/屏蔽灯:黄色,当系统中的火警传输设备发生故障时,该。
