铝型材及热处理
铝型材加工过程
铝型材加工过程
铝型材加工过程主要包括以下几个步骤：
1. 原料准备：选取适合的铝合金材料，按照要求进行切割，制成特定尺寸的铝型材。
2. 表面处理：铝型材通常需要经过清洗、去氧化、阳极处理等表面处理工艺，以提高其表面质量和耐腐蚀性。
3. 切割和加工：根据产品的设计要求，采用锯切、冲压、铣削、打孔等加工方法，将铝型材切割成特定形状，并进行必要的加工和修整。
4. 热处理：部分铝型材需要经过热处理，如固溶处理和时效处理，以改善其力学性能和耐热性能。
5. 表面处理：铝型材经过加工后，通常还需要进行表面处理，如阳极氧化、电泳涂装、喷涂等，以进一步提高其表面质量和耐候性。
6. 组装和检验：将铝型材进行组装，根据要求进行检测和质量控制，确保产品质量符合标准要求。
7. 包装和出厂：将加工好的铝型材进行整理、包装，以便运输和储存，并最终销售给客户。
热处理中的铝合金热处理技术
热处理中的铝合金热处理技术铝合金是一种广泛应用的轻质高强度材料，其优良的性能使得它被广泛应用于航空、航天、汽车、电子等领域。
在生产过程中，对铝合金进行热处理是常用的工艺，通过热处理可以改变其组织结构和机械性能，进而满足不同需求。
本文将介绍铝合金的热处理技术。
1. 铝合金热处理的概念和作用热处理是指将材料加热到一定温度，保温一段时间，然后冷却到室温的一种材料改性工艺。
铝合金的热处理是指对铝及其合金材料进行的一系列加热、保温和冷却等工艺，通过控制工艺参数，改变其组织结构和性能。
铝合金热处理的主要作用有以下几个方面：1）改善铝合金的力学性能，可以提高抗拉强度、屈服强度、延伸率等指标；2）改变材料的内应力状态，降低脆性和应力腐蚀敏感性；3）调整铝合金的组织结构和晶粒尺寸，改善其铸造、加工性能，使得材料更易于加工和成形。
2. 铝合金热处理的分类热处理工艺分为多种，不同的铝合金材料需要采用不同的热处理工艺，主要有以下几种：1）时效处理：主要用于4XXX系和6XXX系铝合金，将材料在较高的温度下保温一定时间，使材料的硬度和强度提高，并增加抗腐蚀性能；2）固溶处理：主要用于2XXX系和7XXX系铝合金，将材料加热到一定温度，然后快速冷却，使其大部分溶解，形成均匀的固溶组织，从而提高材料的强度和塑性；3）回火处理：主要用于7XXX系铝合金，将材料固溶后，进行一定时间的保温，再快速冷却，可以综合地提高材料的强度和韧性；4）再结晶退火：主要用于变形加工后的铝合金，通过加热处理，使铝合金恢复原有的晶粒结构，进而提高铝合金的延展性和塑性。
3. 铝合金热处理的工艺参数铝合金热处理的工艺参数包括加热温度、保温时间、冷却速率等，不同参数的选择会影响铝合金的性能。
常用的工艺参数如下：1）加热温度：加热温度是影响铝合金热处理的重要因素。
通常情况下，加热温度不宜过高，以避免铝合金的固溶温度过高，导致铝合金熔化或溶解度下降；2）保温时间：保温时间是指材料在加热后达到一定温度后，并保持在该温度下的时间。
铝型材热处理工艺
铝型材热处理工艺
铝型材热处理工艺是一种重要的加工技术，通过该工艺可以改变或优化铝型材的物理和机械性能，以满足各种不同的应用需求。
以下是铝型材热处理工艺的一般步骤：
1. 预热处理：将铝型材加热到一定的温度，以消除其内部的应力，提高材料的稳定性。
2. 固溶处理：将铝型材加热到高温，并保持一段时间，使铝型材内部的合金元素充分溶解，形成过饱和固溶体。
3. 淬火处理：将铝型材迅速冷却至室温，以固定其组织结构。
淬火处理可以提高铝型材的硬度、强度和耐磨性。
4. 时效处理：将铝型材加热到一定温度，并保持一段时间，使过饱和固溶体中的合金元素逐渐析出，形成强化相。
时效处理可以提高铝型材的强度和硬度，使其具有良好的机械性能。
5. 表面处理：对铝型材表面进行涂层、喷涂、电镀等处理，以提高其耐腐蚀性和美观度。
通过以上步骤，可以实现对铝型材热处理工艺的控制，以获得具有优良性能的铝型材。
铝型材及热处理
分类：展伸材料分非热处理合金及热处理合金1.1 非热处理合金：纯铝—1000系，铝锰系合金—3000系，铝矽系合金—4000系，铝镁系合金—5000系。
1.2 热处理合金：铝铜镁系合金—2000系，铝镁矽系合金—6000系，铝锌镁系合金—7000系。
二、合金编号：我国目前通用的是美国铝业协会〈Aluminum Association〉的编号。
兹举例说明如下：1070-H14(纯铝)2017-T4(热处理合金)3004-H32(非热处理合金)2.1第一位数：表示主要添加合金元素。
1：纯铝2：主要添加合金元素为铜3：主要添加合金元素为锰或锰与镁4：主要添加合金元素为矽5：主要添加合金元素为镁6：主要添加合金元素为矽与镁7：主要添加合金元素为锌与镁8：不属於上列合金系的新合金2.2第二位数：表示原合金中主要添加合金元素含量或杂质成分含量经修改的合金。
0：表原合金1：表原合金经第一次修改2：表原合金经第二次修改2.3第三及四位数：纯铝：表示原合金合金：表示个别合金的代号＂-″：后面的Hn或Tn表示加工硬化的状态或热处理状态的鍊度符号-Hn ：表示非热处理合金的鍊度符号-Tn ：表示热处理合金的鍊度符号2 铝及铝合金的热处理一、鍊度符号：若添加合金元素尚不足於完全符合要求，尚须藉冷加工、淬水、时效处理及软烧等处理，以获取所需要的强度及性能。
这些处理的过程称之为调质，调质的结果便是鍊度。
鍊度符号定义F 制造状态的鍊度无特定鍊度下制造的成品，如挤压、热轧、锻造品等。
H112 未刻意控制加工硬化程度的制造状态成品，但须保证机械性质。
O 软烧鍊度完全再结晶而且最软状态。
如系热处理合金，则须从软烧温度缓慢冷却，完全防止淬水效果。
H 加工硬化的鍊度H1n：施以冷加工而加工硬化者H2n：经加工硬化后再施以适度的软烧处理H3n：经加工硬化后再施以安定化处理n以1~9的数字表示加工硬化的程度n=2 表示1/4硬质n=4 表示1/2硬质n=6 表示3/4硬质n=8 表示硬质n=9 表示超硬质T T1：高温加工冷却后自然时效。
铝合金热处理原理及工艺

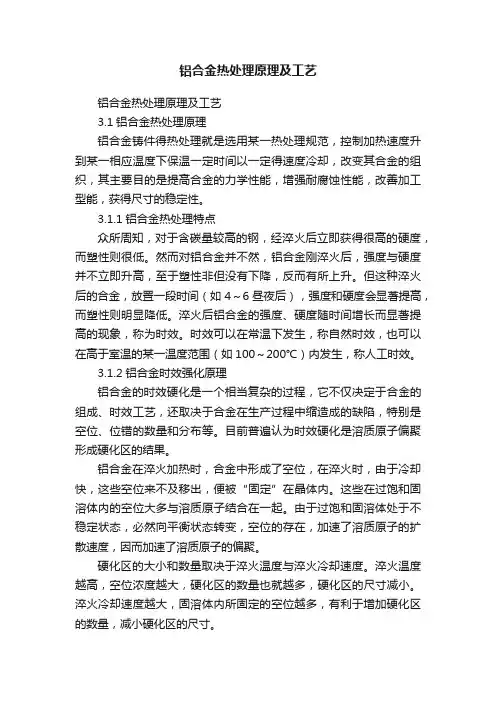

铝合金热处理原理及工艺铝合金热处理原理及工艺3.1铝合金热处理原理铝合金铸件得热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。
3.1.1铝合金热处理特点众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。
然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。
但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。
淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。
时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。
3.1.2铝合金时效强化原理铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。
目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。
铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。
这些在过饱和固溶体内的空位大多与溶质原子结合在一起。
由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。
硬化区的大小和数量取决于淬火温度与淬火冷却速度。
淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。
淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。
沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。
沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。
铝合金热处理加工 (2)
铝合金热处理加工1. 简介铝合金热处理加工是一种常见的金属加工方法，旨在改善铝合金的力学性能和耐腐蚀性。
通过控制铝合金的加热和冷却过程，可以调整其晶粒尺寸、优化组织结构，并增加材料的强度和硬度。
本文介绍了铝合金热处理加工的基本原理、常用工艺和应用。
2. 基本原理铝合金热处理加工的基本原理是在合理的温度范围内进行加热和冷却，以改变铝合金的组织结构和晶粒尺寸。
根据不同的工艺要求，可以分为时效处理、固溶处理和淬火处理等。
•时效处理：在适当的温度下，将固溶处理后的铝合金保持一定的时间，使合金中的溶质元素在固溶体中析出，形成细小的弥散相。
这种处理方式常用于提高铝合金的强度和硬度。
•固溶处理：将铝合金加热至固溶温度，使固溶体中原子间的互溶达到平衡状态。
然后以适当的速度冷却，形成均匀分散的固溶体。
这种处理方式可以提高铝合金的塑性和加工性能。
•淬火处理：将固溶处理后的铝合金迅速冷却至室温或较低温度，以消除固溶体的过饱和和增加弥散相的数量。
淬火处理能够显著提高铝合金的强度和硬度，但会降低其塑性。
3. 常用工艺铝合金热处理加工中常用的工艺包括时效处理、T4处理和T6处理。
•时效处理：通过加热和保温的方式，使铝合金中的溶质元素在固溶体中析出，形成弥散相。
常见的时效处理方法有自然时效和人工时效。
自然时效是将固溶体在室温下保存一段时间，使溶质元素逐渐析出；人工时效是在适当的温度下进行保温处理，以加快析出的速度。
时效处理能够显著提高铝合金的强度和硬度。
•T4处理：将铝合金加热至固溶温度并保持一段时间，然后迅速冷却。
这个工艺可以使铝合金获得良好的塑性和加工性能，适用于制造需要较高塑性的铝合金产品。
•T6处理：将铝合金先进行固溶处理，然后快速冷却，最后进行人工时效。
这种处理方式能够大幅度提高铝合金的强度和硬度，适用于制造要求高强度的铝合金零部件。
除了以上常用工艺外，根据具体需求，还可以采用先进的热处理工艺，如均热处理、回火处理等，以进一步优化和调整铝合金的力学性能。
铝合金热处理标准
铝合金热处理标准铝合金是一种轻质、高强度的金属材料，广泛应用于航空航天、汽车制造、建筑等领域。
然而，铝合金的热处理对其性能和用途至关重要。
本文将介绍铝合金热处理的标准及相关知识。
首先，铝合金的热处理标准主要包括时效硬化、固溶处理和淬火。
时效硬化是指在固溶处理后，将合金在较低的温度下保温一段时间，通过析出细小的析出相颗粒来提高合金的硬度和强度。
固溶处理是将合金加热至固溶温度，使合金中的溶解相完全溶解，然后迅速冷却到室温。
淬火是指将固溶处理后的合金快速冷却，以获得高强度和硬度。
其次，铝合金热处理的温度控制非常关键。
不同种类的铝合金对应不同的固溶温度和时效温度，温度控制的不当将导致合金的性能下降甚至失效。
因此，在进行热处理时，必须严格按照标准要求进行温度控制，以确保合金的性能达到设计要求。
另外，热处理过程中的冷却速度也需要严格控制。
过快或过慢的冷却速度都会对合金的性能产生不利影响。
合金的淬火速度要根据具体合金的性能要求进行合理选择，以确保合金在热处理后能够达到设计要求的硬度和强度。
最后，热处理过程中的环境条件也需要重视。
合金的热处理通常在控制气氛炉或真空炉中进行，以避免合金表面的氧化和污染。
此外，热处理过程中还需要注意处理工艺中的气氛气体成分和气氛气氛流速等因素，以确保合金表面的质量和性能。
综上所述，铝合金热处理标准涉及到时效硬化、固溶处理、淬火等多个方面，温度、冷却速度和环境条件都对合金的性能产生重要影响。
只有严格按照标准要求进行热处理，才能确保铝合金的性能达到设计要求，从而保证其在各个领域的应用安全可靠。
铝合金热处理标准
铝合金热处理标准铝合金是一种常见的金属材料，具有良好的机械性能和耐腐蚀性能，因此在航空航天、汽车制造、建筑等领域得到了广泛应用。
而铝合金的热处理则是提高其性能的重要工艺之一。
本文将介绍铝合金热处理的标准及相关知识。
首先，铝合金的热处理可以分为时效处理、固溶处理和固溶时效处理三种类型。
时效处理是在固溶处理后，将合金在较低温度下保持一段时间，使其析出出稳定的强化相，以提高合金的强度和硬度。
固溶处理则是将合金加热至一定温度，使合金中的固溶相达到均匀分布，然后在适当的速度冷却。
而固溶时效处理则是将固溶处理后的合金进行时效处理，以进一步提高合金的性能。
其次，铝合金热处理的标准主要包括热处理工艺、热处理设备、热处理质量控制等内容。
在热处理工艺方面，应根据合金的成分和性能要求确定合适的热处理工艺参数，包括加热温度、保温时间、冷却方式等。
热处理设备应具备稳定的温度控制系统和合理的工艺流程，以保证热处理的质量。
而在热处理质量控制方面，应采用合适的检测手段，对热处理后的铝合金进行性能测试，确保其符合相关标准要求。
此外，铝合金热处理的标准还应包括对热处理工艺中可能出现的问题及其解决方法的规定。
例如，热处理过程中可能出现的变形、裂纹、氧化等问题，应有相应的预防措施和处理方法。
同时，还应规定热处理工艺中的安全操作规程，确保工作人员的人身安全和设备的正常运行。
总之，铝合金热处理标准是保证铝合金制品性能稳定和质量可靠的重要依据，对于提高铝合金制品的使用性能和延长使用寿命具有重要意义。
因此，制定和执行严格的铝合金热处理标准，对于推动铝合金工业的发展具有重要意义。
希望本文所介绍的内容能够为相关行业提供一定的参考和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分类：展伸材料分非热处理合金及热处理合金1.1 非热处理合金：纯铝—1000系，铝锰系合金—3000系，铝矽系合金—4000系，铝镁系合金—5000系。
1.2 热处理合金：铝铜镁系合金—2000系，铝镁矽系合金—6000系，铝锌镁系合金—7000系。
二、合金编号：我国目前通用的是美国铝业协会〈Aluminum Association〉的编号。
兹举例说明如下：1070-H14(纯铝)2017-T4(热处理合金)3004-H32(非热处理合金)2.1第一位数：表示主要添加合金元素。
1：纯铝2：主要添加合金元素为铜3：主要添加合金元素为锰或锰与镁4：主要添加合金元素为矽5：主要添加合金元素为镁6：主要添加合金元素为矽与镁7：主要添加合金元素为锌与镁8：不属於上列合金系的新合金2.2第二位数：表示原合金中主要添加合金元素含量或杂质成分含量经修改的合金。
0：表原合金1：表原合金经第一次修改2：表原合金经第二次修改2.3第三及四位数：纯铝：表示原合金合金：表示个别合金的代号＂-″：后面的Hn或Tn表示加工硬化的状态或热处理状态的鍊度符号-Hn ：表示非热处理合金的鍊度符号-Tn ：表示热处理合金的鍊度符号2 铝及铝合金的热处理一、鍊度符号：若添加合金元素尚不足於完全符合要求，尚须藉冷加工、淬水、时效处理及软烧等处理，以获取所需要的强度及性能。
这些处理的过程称之为调质，调质的结果便是鍊度。
鍊度符号定义F 制造状态的鍊度无特定鍊度下制造的成品，如挤压、热轧、锻造品等。
H112 未刻意控制加工硬化程度的制造状态成品，但须保证机械性质。
O 软烧鍊度完全再结晶而且最软状态。
如系热处理合金，则须从软烧温度缓慢冷却，完全防止淬水效果。
H 加工硬化的鍊度H1n：施以冷加工而加工硬化者H2n：经加工硬化后再施以适度的软烧处理H3n：经加工硬化后再施以安定化处理n以1~9的数字表示加工硬化的程度n=2 表示1/4硬质n=4 表示1/2硬质n=6 表示3/4硬质n=8 表示硬质n=9 表示超硬质T T1：高温加工冷却后自然时效。
挤型从热加工后急速冷却，再经常温十效硬化处理。
亦可施以不影响强度的矫正加工，这种调质适合於热加工后冷却便有淬水效果的合金如：6063。
T3：溶体化处理后经冷加工的目的在提高强度、平整度及尺寸精度。
T36：T3经6%冷加工者。
T361：冷加工度较T3大者。
T4：溶体化处理后经自然时效处理。
T5：热加工后急冷再施以人工时效处理。
人工时效处理的目的在提高材料的机械性质及尺寸的安定性适用於热加工冷却便有淬水效果的合金如：6063。
T6：溶体化处理后施以人工时效处理。
此为热处理合金代表性的热处理，无须施以冷加工便能获得优越的强度。
於溶体化处理后为提高尺寸精度或矫正而施以冷加工，如不保证更高的强度时，亦可当作是T6鍊度。
T61：溶体化处理后施以温水淬水再经人工时效处理，温水淬水的目的在防止发生变形。
T7：溶体化处理后施以安定化处理(亦及人工时效处理的温度或时间较T6处理高或长)。
其目的在改善耐硬力腐蚀裂及防止淬水时发生变形。
T7352：溶体化处理后除去残余应力再施以过时效处理(亦及人工时效处理的温度或时间较T6处理高或长)。
目的在改善耐硬力腐蚀裂。
於溶体化处理后施以1~5%永久变形的压缩加工，以消除残余应力。
T8：溶体化处理后施以冷加工再施以人工时效处理，冷加工时断面减少率为3%及6% 各为T83 及T86。
T9：溶体化处理后人工时效处理，最后施以冷加工，最后冷加工的目的在增加强度。
二、软烧处理：2.1目的：展伸用材料包括压延用材料，挤压用材料及锻造用材料，通常其制造程序为：铸造→热加工→冷加工→材料成品在热加工或冷加工的过程中，材料发生加工硬化的情况，使强度变大或导致加工硬化的情况，使强度变大或导致加工性减低。
为消除这些加工硬化，於冷加工前，中或后所施的热处理即为软烧处理，其目的在使材料具有使用上所需要的程度。
2.2分类：由於软烧条件的不同而分：2.2.1 部分软烧：仅消除部份加工硬化，处理温度在再结晶温度以下，实际温度则视强度而定，强度愈高则处理温度较低。
2.2.2 完全软烧：处理温度在材料的再结晶温度或稍高使材料发生再结晶而完全消除加工硬化，亦使强度达到最低的状态。
软烧处里就时机而分：2.2.3 中间软烧：再冷加工开始之前或冷加工过程中，所加的软烧处理，通常为完全软烧，其目的在恢复其加工性，使接下去的加功能较顺利，及控制其组织状态，俾能适合於最终成品的要求。
2.2.4 最终软烧：主要目的再调整成品最后的强度水准亦即调整鍊度。
3 加工常识一、铝合金成型加工通常出现之缺陷：缺陷原因改善对策● 胚料有瑕疵1. 空心壳壁或凸缘之龟裂1. 滚动缺陷(摺叠) 1. 改善品质管制2. 起耳状物2. 机械性质太过平均2. 退火(如不致生晶粒生长)工具有瑕疵1. 引伸一开始，空心壳之底部即被撕裂。
1. 冲头或模之圆角太小。
1. 加大冲头或模之圆角。
2. 引伸末了，空心壳之底部方被撕裂。
2. 引伸比太大，冲头未对准模孔中心。
2. 增加中间引伸，选用品质较佳之材料；若为方形空心壳则增加转角之冲模间隙。
3. 引伸刮痕。
3. 润滑不佳，工具表面之情况不佳(已磨耗)。
3. 使用特殊引伸用黄油(材料必须经磷酸盐处理或镀铜)，再光制工具表面(镀铬)，选用不易产生刮痕之材料。
4. 成品边缘有锯齿形，壳表面有皱纹。
4. 模圆角太大，冲模间隙太大。
4. 再轮模或更换引伸模具● 工具或机器之调整不常瑕疵1.凸缘上有皱纹。
1.胚料架压力太小。
1. 增加胚料架之压力。
2. 成品之一边有抓伤或其他痕迹，而工具表明面显之痕迹。
2. 冲头未对准模孔中心，或倾斜一角度，而造成磨损。
2. 再轮磨或重新校准模具3. 壳壁太粗，尤其是矩形深引伸成型成品为然。
3. 胚料架压力太小，或模之圆角太大。
3. 增加胚料架之压力，或於模与胚料架间制一加强之隆起。
4. 壳线有压平之皱纹或龟裂。
4. 胚料架压力太小，或冲模间隙太大。
4. 更换模具。
二、硫酸阳极处理通常出现之缺陷：缺陷原因改善对策工作物件局部位置电击烧伤或穿孔 1. 工作物和阴极接触发生短路。
1. 放置工作物於处理槽内时，注意与阴极之距离，避免发生接触。
2. 工作物彼此之间接触发生短路。
2. 加大工作物间距离。
3. 工作物件和夹具接触不良。
3. 夹具使用前须加以清洗，与工作物间须夹紧。
氧化膜极疏松，用手就可擦掉 1. 电解液温度太高。
1. 设法降低温度，例如进行搅拌或开动冷却设备，并控制温度差在±2℃内。
2. 氧化处理时间太久。
2. 缩短氧化时间。
3. 工作电流密度太高。
3. 降低电流密度。
氧化膜带红色斑点或整个表面或局部表面发红 1. 导电棒和夹具之间的接触不好令铜沉积在铝表面。
1. 改善导电棒与夹具的接触，材质改用铝材。
2. 接触中断，如导电中断2. 加强氧化过程的检验。
氧化膜暗淡不够光亮或烧焦现象 1. 工作物件在槽中长时间无给电，或断电后又给电。
1. 经常检查纠正与电器维修严格管制处理时程。
2. 硫酸溶液内溶存的铝业增加导致氧化膜的透明性变差，最后发生烧焦现象。
2. 检验处理液中的铝量。
2.1 硫酸液中含铝量以1gm/l左右为宜。
2.2 新液则添加12~13 gm/l的硫酸铝。
氧化膜有黑斑或黑条纹 1. 电解液中有悬浮的杂质 1. 清理表面悬浮杂质。
2. 工作物件表面有油污渍或其它污染物。
2. 彻底纠正除油液成份；确实执行前处理。
3. 电解液中含铜和铁杂质太多。
3. 分析后除去并定期更新部份电解液。
4. 电解后工作物未洗乾净就进行封孔。
4. 电解后工作物要立即清洗乾净，避免处理液或杂质残留於氧化膜表面氧化膜局部表面被腐蚀 1. 氧化后氧化膜上的电解液未洗乾净。
1. 加强氧化后的洗涤。
2. 深凹处藏有电解无洗乾净。
2. 均加强氧化后的洗涤。
3. 电解液无洗乾净就进行封孔处理。
3. 均加强氧化后的洗涤。
经重铬酸钾填充后氧化膜色淡而发白 1. 溶液温度低，填充时间短。
1. 改正不适宜条件。
2. SO4-2含量太高。
2. 检查和校正SO4-2成份。
3. 氧化膜太薄。
3. 增加氧化处理时间。
氧化膜厚薄不均 1. 工作物表面附有污染物未清理乾净。
1. 前处理须彻底将表面洗净。
2. 处理槽内溶液搅拌不够2. 加强搅拌作用。
3. 电流密度过高。
3. 一般硫酸液阳极处理的电流密度以1~2A/dm2为宜。
无色的工作物件经热水填充处理易沾上手印，水印，膜层发白 1. 封孔的温度和时间不够 1. 按适宜条件进行。
2. PH值不当2. 调整PH值。
3. 溶液氢氧化铝太多。
3. 更换用水。
三、铬酸阳极处理通常出现之缺陷：缺陷原因改善对策工作物件被烧伤 1. 零件和夹具间的接触不良。
1. 夹紧改进接触。
2. 零件和阴极接触，零件之间彼此接触。
2. 设法消除避免接触。
3. 电压太高。
3. 降低电压。
零件被腐蚀成深坑 1. 电解液中CrO3 含量低。
1. 调整增加之。
2. 铝本身有缺陷，合金成份不均匀。
2. 更换材料。
氧化膜薄，具发白现象 1. 夹具和导电棒之接触不良。
1. 改善接触条件。
2. 氧化时间短。
2. 加强氧化时间。
3. 电流密度小。
3. 调整电流密度。
氧化膜上有粉末 1. 电解液温度高。
1. 调整之。
2. 电流密度大。
2. 调整之。
膜层发黑 1. 工作物件上的抛光膏无洗乾净。
1. 加强氧化前的洗涤。
2. 原铝材料本身有问题。
2. 更换原材料。
氧化膜发红 1. 表面准备不好。
1. 改善准备工作。
2. 导电棒和零件夹具间接处不良。
2. 改善接触条件。
四、硬质阳极处理通常出现之缺陷：缺陷原因改善对策氧化膜的厚度不够 1. 氧化的时间太短。
1. 增加氧化时间。
2. 电流密度太低。
2. 加大电流密度。
3. 氧化的面积计算不正确3. 正确计算零件面积。
氧化膜层硬度不够高 1. 溶液温度高。
1. 降低电解液温度。
2. 电流密度太大。
2. 降低电流密度。
3. 膜层厚度太厚。
3. 缩小氧化时间。
氧化膜被击穿并烧坏工作物件 1. 铝合金中含铜量高。
1. 更换原材料。
2. 工作物件散热不好。
2. 加强电解液搅动和冷却3. 工作物件和挂具接触不良。
3. 设法使接触良好。
4. 氧化时给电太急。
4. 注意改善作业过程。
铝合金热处理铝合金热处理工艺铝合金热处理原理铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间以一定的速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。
3.1.1铝合金热处理特点众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。
