基础梁与基础拉梁分析
如何判断是基础梁还是基础连梁
承台梁则是指特殊形式的桩承台。
《混凝土结构施工图平面整体表示方法制图规则和构造详图》 (06G101-6)(独立基础、条形基础、桩基承台)中叶没有“基础梁和承台”的连接构造，因为正常的正规设计，不可能设置了承台再做基础梁！
承台梁其实也是桩承台的一种。可以这样认为，桩承台或者说是独立桩承台是“点”式的，而桩承台梁是“线”式的。
不要把所有埋在地下的梁都叫做“基础梁”。
严格地说，基础梁是承受上部荷载的梁。例如：筏形基础的基础独立基础或桩承台的梁。
基础连梁与地下框架梁的区别在于，地下框架梁的梁底标高是高于基础顶面的，因此，可以这样说，地下框架梁是连结两个框架柱的，它与一般框架梁的区别是一个在地下、一个在地上；而基础连梁是连结两个独立基础或桩承台的，它的梁底标高是低于基础顶面的。上述这些，在06G101-6图集第68页的上下两图中可以看得清楚。
看究竟是基础梁还是基础连梁，不是看代号，而是看梁上有没有荷载作用，梁下有没有地基反力。如果某梁其上有荷载作用，其下有地基反力存在，就是基础梁；反之，如果某梁其上没有荷载或仅仅只有首层砌体荷载，其下没有地基反力的作用，就不是基础梁，而是基础之间的拉梁。
有桩基承台的基础不存在基础梁 ；因为有桩承重，有抗震要求时，设计会在承台之间设置拉梁，拉梁不是基础梁。拉梁与基础梁的区别，基础梁地下有基础底板，基础底板又有相当的宽度，板中有按计算配置的受力钢筋；拉梁底下只有几百mm宽的拉梁垫板，构造配点小钢筋。如果一个桩基工程，既然打了桩，不可能再做条形基础，配置基础梁。因为现在大家都忙，没有现成软件，谁肯化力气担风险！
如何区分：基础梁,基础拉梁,基础连梁,地下框架梁,地梁
如何区分：基础梁，基础拉梁，基础连梁，地下框架梁，地梁1、从结构分析角度来说，基础梁是受到地基反力作用的梁。
作用于建筑结构上的荷载和结构物自重，通过柱和墙传递到基础，基础又将其传递到地基土。
基础对地基土产生了作用力，同时地基土对基础产生反作用力，这个反作用力，工程界称其为地基反力。
凡是受到地基反力作用的梁，我们称其为基础梁。
基础梁受地基反力的作用，在跨中无墙区域，产生向上隆起的变形趋势。
与上部结构的腾空梁在受到竖向荷载向下作用后向下弯曲变形恰恰相反，所以在过去没有电脑、没有AutoCAD的年代，习惯上把基础梁视作“倒梁楼盖”体系，就是这么一个原因，与基础梁相反，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用说产生，这样的地下梁，就不是结构分析意义上的“基础梁”，是“基础拉梁”、“基础连梁”，或者是地下框架梁。
2、地下框架梁DKL顺便提一句，单层工业厂房，杯形基础的杯口上方，紧靠柱放置在杯口上的预制“基础梁”，它是用来托墙的，是将其上墙体的重力荷载传递到杯形基础，这梁本身不受地基反力的作用，不是结构分析意义上的“基础梁”，是上世纪50年代初期，俄语翻译不懂专业而翻错的一个前苏联的专业名词，将错就错，错到现在。
若这梁的上表面与基础（承台）顶面持平或者低于基础（承台）顶面，这梁是JLL，其纵向钢筋必须锚入基础，不是锚入柱子，因为在施工JLL时，KZ还仅仅只有插筋，没有形成柱子，所以不存在锚入柱子的说法；若某梁的下表面与基础（承台）顶面持平或者高于基础（承台）顶面，这梁是DKL，在《混凝土结构施工图平面整体表示方法制图规则和构造详图》(06G101-6)(独立基础、条形基础、桩基承台)第38页第2节第5.2.1条中阐述得明白：地下框架梁系指设置在基础顶面以上且低于建筑标高±0.000（室内地面）并以框架柱为支座的梁。
其纵向钢筋必须按照上部框架梁的相关要求锚入柱子。
如何区分：基础梁、基础拉梁、基础连梁、地下框架梁、地梁
如何区分：基础梁、基础拉梁、基础连梁、地下框架梁、地梁源自一丁老师的“平法看图与钢筋常见问题解析”1）基础梁：是作为上部建筑的基础，将上部荷载传至地基，起到承重和抗弯功能。
一般是基础梁的基础结构中，无承台，上部有框架柱，箍筋在基础梁上（即使是柱位置）都是满布。
2）基础连梁：指连接独立基础、条形基础或桩基承台的梁，不承担由柱传来的荷载。
调节基础的不均匀沉降，可在上面布置砖墙，不做抗震要求。
多跨基础连梁以柱为支座，单跨基础连梁（若图纸未注明），以承台（或独立基础）为支座，06G101-6，P70。
3）地下框架梁：特点是±0.000以下，基础顶面以上，以框架柱为支座，见06G101-6，P68。
4）基础拉梁应该和基础连梁是一个概念。
5）地梁个人认为是笼统的叫法，（拉梁）、基础梁、地下框架梁也有叫地梁。
从结构分析角度来说，作用于建筑结构上的荷载和结构物自重，基础对地基土产生了作用力，同时地基土对基础产生反作用力，这个反作用力，工程界称其为地基反力。
凡是受到地基反力作用的梁，我们称其为基础梁。
基础梁受地基反力的作用，在跨中无墙区域，产生向上隆起的变形趋势。
与上部结构的腾空梁在受到竖向荷载向下作用后向下弯曲变形恰恰相反，所以在过去没有电脑、没有AutoCAD 的年代，习惯上把基础梁视作“倒梁楼盖”体系，就是这么一个原因，与基础梁相反，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用说产生，这样的地下梁，就不是结构分析意义上的“基础梁”，是“基础拉梁”、“基础连梁”，或者是地下框架梁。
地下框架梁DKL顺便提一句，单层工业厂房，杯形基础的杯口上方，紧靠柱放置在杯口上的预制“基础梁”，它是用来托墙的，是将其上墙体的重力荷载传递到杯形基础，这梁本身不受地基反力的作用，不是结构分析意义上的“基础梁”，是上世纪50年代初期，俄语翻译不懂专业而翻错的一个前苏联的专业名词，将错就错，错到现在。
[精品文档]基础梁、拉梁、地框梁和基础连系梁的区别
![[精品文档]基础梁、拉梁、地框梁和基础连系梁的区别](https://img.taocdn.com/s3/m/bdb75936443610661ed9ad51f01dc281e53a56fc.png)
从结构分析角度来说，基础梁是受到地基反力作用的梁。
作用于建筑结构上的荷载和结构物自重，通过柱和墙传递到基础，基础又将其传递到地基土。
基础对地基土产生了作用力，同时地基土对基础产生反作用力，这个反作用力，工程界称其为地基反力。
凡是受到地基反力作用的梁，我们称其为基础梁。
基础梁受地基反力的作用，在跨中无墙区域，产生向上隆起的变形趋势。
与上部结构的腾空梁在受到竖向荷载向下作用后向下弯曲变形恰恰相反.与基础梁相反，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用说产生，这样的地下梁，就不是结构分析意义上的“基础梁”，是“基础拉梁”、“基础连梁”，或者是地下框架梁。
顺便提一句，单层工业厂房，杯形基础的杯口上方，紧靠柱放置在杯口上的预制“基础梁”，它是用来托墙的，是将其上墙体的重力荷载传递到杯形基础，这梁本身不受地基反力的作用，不是结构分析意义上的“基础梁”，是上世纪50年代初期，俄语翻译不懂专业而翻错的一个前苏联的专业名词，将错就错，错到现在。
若这梁的上表面与基础（承台）顶面持平或者低于基础（承台）顶面，这梁是JLL，其纵向钢筋必须锚入基础，不是锚入柱子，因为在施工JLL时，KZ还仅仅只有插筋，没有形成柱子，所以不存在锚入柱子的说法；若某梁的下表面与基础（承台）顶面持平或者高于基础（承台）顶面，这梁是DKL，在《混凝土结构施工图平面整体表示方法制图规则和构造详图》(06G101-6)(独立基础、条形基础、桩基承台)第38页第2节第5.2.1条中阐述得明白：地下框架梁系指设置在基础顶面以上且低于建筑标高±0.000（室内地面）并以框架柱为支座的梁。
其纵向钢筋必须按照上部框架梁的相关要求锚入柱子。
因为此种情形，DKL梁与基础顶面存在一个≥0的广义空间，梁必须锚入柱子。
再看(06G101-6)(独立基础、条形基础、桩基承台)69页DKL和JLL的构造要求，在右上图图名线下方的括号中，有“梁上部纵筋也可以在跨中1/3范围内连接”的告知，这就明明白白告诉我们，这个JLL是随上部梁的要求进行连接和锚固，不是像“基础梁”那样上部纵筋在支座左右l0/4的范围实施连接（见(06G101-6)(独立基础、条形基础、桩基承台)51页“基础梁JL纵向钢筋与箍筋构造”）。
基础梁、拉梁、地框梁和基础连系梁的区别
从结构分析角度来说，基础梁是受到地基反力作用的梁。
作用于建筑结构上的荷载和结构物自重，通过柱和墙传递到基础，基础又将其传递到地基土。
基础对地基土产生了作用力，同时地基土对基础产生反作用力，这个反作用力，工程界称其为地基反力。
凡是受到地基反力作用的梁，我们称其为基础梁。
基础梁受地基反力的作用，在跨中无墙区域，产生向上隆起的变形趋势。
与上部结构的腾空梁在受到竖向荷载向下作用后向下弯曲变形恰恰相反.与基础梁相反，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用说产生，这样的地下梁，就不是结构分析意义上的“基础梁”，是“基础拉梁”、“基础连梁”，或者是地下框架梁。
顺便提一句，单层工业厂房，杯形基础的杯口上方，紧靠柱放置在杯口上的预制“基础梁”，它是用来托墙的，是将其上墙体的重力荷载传递到杯形基础，这梁本身不受地基反力的作用，不是结构分析意义上的“基础梁”，是上世纪50年代初期，俄语翻译不懂专业而翻错的一个前苏联的专业名词，将错就错，错到现在。
若这梁的上表面与基础（承台）顶面持平或者低于基础（承台）顶面，这梁是JLL，其纵向钢筋必须锚入基础，不是锚入柱子，因为在施工J LL时，KZ还仅仅只有插筋，没有形成柱子，所以不存在锚入柱子的说法；若某梁的下表面与基础（承台）顶面持平或者高于基础（承台）顶面，这梁是DKL，在《混凝土结构施工图平面整体表示方法制图规则和构造详图》(06G101-6)(独立基础、条形基础、桩基承台)第38页第2节第5.2.1条中阐述得明白：地下框架梁系指设置在基础顶面以上且低于建筑标高±0.000（室内地面）并以框架柱为支座的梁。
其纵向钢筋必须按照上部框架梁的相关要求锚入柱子。
基础梁与基础拉梁分析
基础梁与基础拉梁分析【摘要】分别对基础梁、基础拉梁做出了定义，对其设置位置，计算及其构造作出了简要的介绍，以方便设计人员理清概念，合理设计。
【关键词】基础梁；基础拉梁；定义；设计1. 基础梁与基础拉梁的定义（1）基础梁简单说就是在地基土层上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，如柱下条形基础、筏板基础中基础梁，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，起承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4～1/6跨距，这样基础梁的刚度很大，可起到基础的效果。
（2）基础拉梁又称为连系梁，一般起到承担柱底弯矩、地震时承担轴向拉力、调节基础不均匀沉降及承受低层隔墙的荷载的作用，实际计算模式中，拉梁可考虑为仅承受自重和底层墙体总重传给两边基础的单跨梁或连续梁。
但实际施工中由于基底下土层为老土或压实填土，且在协调变形过程中会承受一定的两边基础的变形差异带来的影响，所以也会有一定的土反力。
因此，拉梁计算应考虑上下部均配置受力筋，一般上下钢筋均通长配置，且钢筋配置一致。
2. 基础梁的设计（1）柱下条形基础一般由基础梁和翼板组成，梁板式筏形基础由基础梁和基础底板组成。
当地基较为软弱、柱荷载或地基压缩性分布不均匀，采用扩展基础可能产生较大的不均匀沉降时，常将同一方向（或同一轴线）上若干柱子的基础连成一体而形成柱下条形基础或梁板式筏形基础。
这种基础的抗弯刚度较大，因而具有调整不均匀沉降的能力，并能将所承受的集中柱荷载较均匀地分布到整个基底面积上。
（2）计算方法有反梁法和弹性地基梁法及剪力平衡法。
反梁法适合在比较均匀的地基上，上部结构刚度较好，荷载分布较均匀，且条形基础梁的高度不小于1/6柱距时，地基反力可按直线分布，条形基础梁的内力可按连续梁计算，它的内力刚好与正向连续梁相反，弯矩为跨中上拉，柱下下拉；弹性地基梁法分为普通弹性地基梁、考虑上部结构刚度的弹性地基梁，上部结构为刚性的弹性地基梁，一般按普通弹性地基梁计算，不考虑上部结构的刚度；剪力平衡法假定地基反力按直线分布，但不考虑上部结构刚度的影响。
拉梁与基础梁的区别以及相应的计算方法
拉梁与基础梁的区别以及相应的计算方法拉梁与基础梁的区别以及相应的计算方法基础地梁一般是承受基础的竖向反力,是受力构件.其尺寸和配筋根据竖向反力值确定.基础拉梁是调节基础不均匀沉降及承受一层隔墙的荷载,其尺寸按跨度的1/15确定.在计算模式中，拉梁可以考虑为仅承受自重和底层墙体总量并且将之传给两边基础的两边铰支（或者有时可以考虑是弹性支座）的单跨梁（即在两边基础内钢筋不连续而是达到锚固长度），它的计算同一般的上部结构两边铰支梁；然而，拉梁在实际施工及使用中，由于其基底下层土为老土或者施工中形成的压实土层，而且在协调变形的过程中会承受一定的两边基础的变形差异带来的影响，所以完全没有土反力是不可能的。
因此，保守地说，拉梁计算应考虑上下部均配置受力钢筋以应付两种可能性的发生。
一般可以使上下部钢筋配置一致。
至于实际计算，1/15的长跨比在底层层高以及拉梁埋深总和较大的情况下，可能会小点。
拉梁是基础之间的联系梁，其主要作用如下，计算方法依其作用而异1.仅为加强基础的整体性。
调节各基础间的不均匀沉降，消除或减轻框架结构对沉降的敏感性。
取拉梁拉结的各柱轴力较大者的1/10，按受拉计算配筋，钢筋通长，按受压计算稳定；此时基础按偏心受压基础考虑。
基础上土质较好时，建议采用该方法2.用拉梁平衡柱底弯矩。
按受弯构件计算，考虑到柱底弯矩的方向的反复性，钢筋通长。
此时基础按中心受压基础考虑。
3.上两相并兼承托首层墙体或其他竖向荷载。
将竖向荷载所产生的拉梁内力与上两种结果之一组合进行计算。
4.构造措施梁宽b=1/25~1/35L,梁高h=1/15~1/20L,配筋上下相同，并满足构造要求001：拉梁的计算方法有两种：1、取拉梁所拉结的柱子中轴力较大者的1／10，作为拉梁轴心受拉的拉力或轴心受压的压力，进行承载力计算。
按此法计算时，柱基础按偏心受压考虑。
基础土质较好，用此法较节约。
2、以拉梁平衡柱底弯矩，柱基础按中心受压考虑。
地梁、基础梁、拉梁的区别
地梁、基础梁、拉梁的区别
在实际工程种可能很多新手工程师都不区分地梁、基础梁、拉梁，也有很多新手工程师不能区分这个三种埋置在底下的梁到底有什么区别！！现在我对我所理解的者三类梁的区别做一个简单介绍：
地梁，又称地框梁，在图纸种表示DKL，他是拉结柱子一般设置在-0.060处的梁，设置在这个标高处可以减去做防潮层这道工序。
一层砖墙也在这条梁上开始砌筑。
这道梁由于埋置深度较浅，在抗震设计时需要满足抗震构造措施。
拉梁，在图纸种表示JLL,是拉结基础、承台的梁，主要是为保持基础的整体性、稳定性而设置，在10高规3.12.3条抗连续倒塌概念设计中也提到独立基础之间宜采用拉梁连接。
基础梁，在图纸种表示JL,它是拉结基础，且直接放置在地基上，是会承受基地反力的梁，类似为条形基础的受力形式，梁配筋需要倒置。
而前面两者都是在浇筑完之后进行素土回填的，所受的基底反力很小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

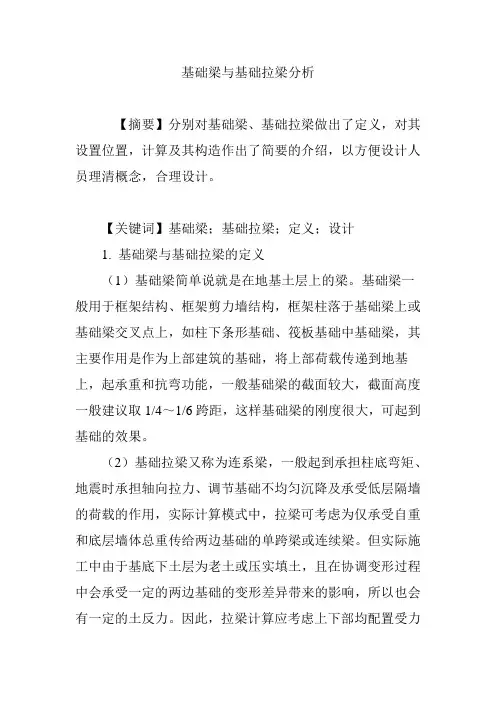

基础梁与基础拉梁分析
【摘要】分别对基础梁、基础拉梁做出了定义，对其设置位置，计算及其构造作出了简要的介绍，以方便设计人员理清概念，合理设计。
【关键词】基础梁；基础拉梁；定义；设计
1. 基础梁与基础拉梁的定义
（1）基础梁简单说就是在地基土层上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，如柱下条形基础、筏板基础中基础梁，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，起承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4～1/6跨距，这样基础梁的刚度很大，可起到基础的效果。
（2）基础拉梁又称为连系梁，一般起到承担柱底弯矩、地震时承担轴向拉力、调节基础不均匀沉降及承受低层隔墙的荷载的作用，实际计算模式中，拉梁可考虑为仅承受自重和底层墙体总重传给两边基础的单跨梁或连续梁。
但实际施工中由于基底下土层为老土或压实填土，且在协调变形过程中会承受一定的两边基础的变形差异带来的影响，所以也会有一定的土反力。
因此，拉梁计算应考虑上下部均配置受力
筋，一般上下钢筋均通长配置，且钢筋配置一致。
2. 基础梁的设计
（1）柱下条形基础一般由基础梁和翼板组成，梁板式筏形基础由基础梁和基础底板组成。
当地基较为软弱、柱荷载或地基压缩性分布不均匀，采用扩展基础可能产生较大的不均匀沉降时，常将同一方向（或同一轴线）上若干柱子的基础连成一体而形成柱下条形基础或梁板式筏形基础。
这种基础的抗弯刚度较大，因而具有调整不均匀沉降的能力，并能将所承受的集中柱荷载较均匀地分布到整个基底面积上。
（2）计算方法有反梁法和弹性地基梁法及剪力平衡法。
反梁法适合在比较均匀的地基上，上部结构刚度较好，荷载分布较均匀，且条形基础梁的高度不小于1/6柱距时，地基反力可按直线分布，条形基础梁的内力可按连续梁计算，它的内力刚好与正向连续梁相反，弯矩为跨中上拉，柱下下拉；弹性地基梁法分为普通弹性地基梁、考虑上部结构刚度的弹性地基梁，上部结构为刚性的弹性地基梁，一般按普通弹性地基梁计算，不考虑上部结构的刚度；剪力平衡法假定地基反力按直线分布，但不考虑上部结构刚度的影响。
求出净反力后，基础上所有的作用力都可以确定，按静力平衡条件计算出任意截面上的弯矩和剪力。
一般反梁法和弹性地基梁法算出的弯矩值比较接近，剪力平衡法算出的弯矩边支座与前两种接近，中间支座和跨中相差较大，具体工程设计中，应
仔细分析选用合理的方法计算，同时注意复核比较，在配筋时适当调整。
（3）柱下条形基础及梁板式筏形基础中的基础梁还有构造要求。
《地基基础设计规范》（GB50007-2011）第8.3节。
如基础梁的高度宜为柱距的1/4～1/8。
翼板厚度不应小于200mm。
当翼板厚度大于250mm时，宜采用变厚度翼板，其坡度宜小于或等于1：3；2条形基础的端部宜向外伸出，其长度宜为第一跨距的0.25倍；现浇柱与条形基础梁的交接处，条形基础至少扩出柱50mm；基础梁顶部和底部的纵向受力钢筋除满足计算要求外，顶部钢筋按计算配筋全部贯通，底部通长钢筋不应少于顶部受力钢筋截面总面积的1/3；另外还要考虑梁刚度和变形协调要求，及计算受剪、抗扭、局压等计算。
3. 基础拉梁的设计
（1）基础拉梁一般设置在独立基础、条形基础或桩基承台之间。
（2）基础拉梁对承台的作用主要是协调两个承台的水平、竖向位移及转动变形。
为了减少不均匀沉降，防止形变的拉压杆传力构件，把水平荷载均匀的传给各个基础，在地震作用下，基础承台变形大，基础拉梁可以起到一定的耗能作用。
一般基础拉梁顶面标高与承台顶面标高同。
（3）《建筑抗震设计规范》（GB50011-2010）第6.1.11
条，框架单独柱基有下列情况之一时，宜两个主轴方向设置基础连系梁：一级框架和Ⅳ类场地的二级框架；各柱基础底面在重力荷载代表值作用下压应力差别较大；基础埋深较深，或各基础埋置深度差别较大；地基主要受力层范围内存在软弱黏性土层、液化土层或严重不均匀土层；桩基承台之间。
《建筑地基基础设计规范》（GB50007-2011）第8.5.23条承台之间的连系梁的设置及配筋也提出了要求：单桩承台应在两个互相垂直的方向上设置；两桩承台应在短向设置；有抗震要求的柱下独立承台宜在两个主轴方向设置；连系梁宽度不小于250mm，高度可取承台中心距的1/10～1/15，且不小于400mm；连系梁主筋计算确定，上下纵筋不小于2根12，按受拉要求锚入承台。
（4）拉梁的梁上荷载如隔墙，应考虑相应荷载所产生的内力；拉梁还需平衡柱底弯矩；另因拉梁起到加强基础的整体性，调节各基础间的不均匀沉降的作用，拉梁还需承担其所拉结的两端柱轴力较大值的1/10的拉力或压力，按受拉构件计算配筋，计算所得的钢筋通长布置；按受压构件计算其稳定性。
（5）当建筑存在地下室，需进行地下室抗浮设计时，基础拉梁除应考虑以上的荷载外，还应承受向上的水浮力，此时水浮力作为活荷载进行荷载组合，不与向下的其他活荷载同时组合，当水浮力较大时，基础拉梁的钢筋构造应按筏
板基础梁的构造，基础拉梁的钢筋应通过有水浮力和无水浮力计算比较后取大值进行配置钢筋，上部钢筋应通长布置，钢筋接头位置不得布置在跨中。
底部通长钢筋除应满足计算要求外还不应少于顶部受力钢筋截面总面积的1/3。
4. 结语
（1）基础拉梁在表层地基土比较好如承载力特征值高、中低压缩性土、土层较厚等或梁下换填处理效果较好时，拉梁底部也会产生相应的反力作用，类似基础梁的作用，一般根据工程经验，可适当考虑拉梁下地基土对拉梁上部荷载的部分抵消作用。
（2）综上，基础梁和基础拉梁在基础中起的作用、计算方法、构造措施都有着很大的差别。
工程实践中，要分清楚基础梁和基础拉梁的概念，合理设计。
参考文献
[1]JGJ3-2010高层建筑混凝土结构技术规程[S].
[2]GB50011-2010建筑抗震设计规范[S].
[3]GB50007-2011建筑地基基础设计规范[S].
[4]JGJ94-2008建筑桩基技术规范[S].
[5]夏念恩，谭正清.浅谈基础梁、基础连梁、地下框架梁的区别―以黄冈职业技术学院实训楼为例[J].建筑设计.2010.
[6]朱丙寅.>（第二版）[M]中国建筑工业出版社.2013.。
