日光灯镇流器的工作原理
日光灯镇流器的工作原理
控制电路部分主要通过调整换流器的相关元件的状态来控制电流。
这个过程通常会通过使用半导体开关来实现，比如晶体管或功率MOSFET。
这些开关根据控制电路的信号变化，不断开启和关闭，从而控制电流的大小和方向。
在日光灯镇流器中，控制电路还负责监测电流的大小，并根据设定的数值来调节开关的状态，以达到所需的亮度。
通常，控制电路会采用反馈机制，通过检测输出电流，并将其与设定值进行比较，从而调整开关的状态，使输出电流保持稳定。
此外，日光灯镇流器还通常包含一些保护功能，用于保护日光灯管和镇流器本身。
例如，过流保护会监测输出电流，并在超过设定值时切断电源，以防止过载。
而过热保护会通过监测温度，并在超过安全范围时切断电源，以防止过热损坏。
总结起来，日光灯镇流器的工作原理是通过换流器将交流电源转换为直流电源，并通过控制电路来监测和调节电流的大小。
它实现了对电流的精确控制，同时还具备了一些保护功能，确保日光灯的正常运行和保护镇流器本身。

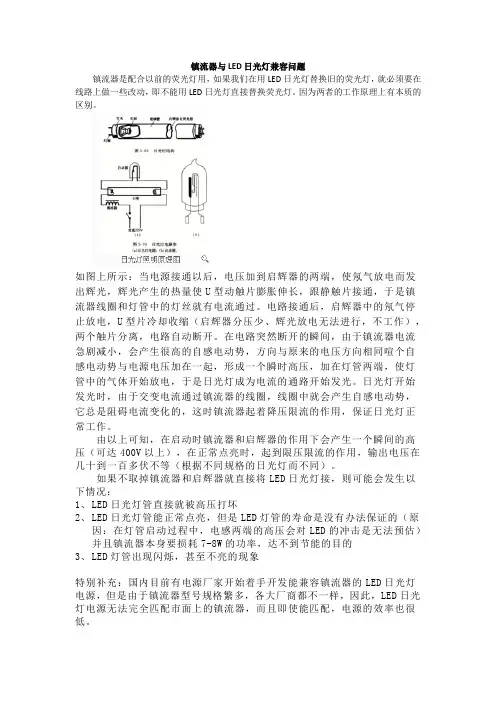

镇流器与LED日光灯兼容问题
镇流器与LED日光灯兼容问题镇流器是配合以前的荧光灯用，如果我们在用LED日光灯替换旧的荧光灯，就必须要在线路上做一些改动，即不能用LED日光灯直接替换荧光灯。
因为两者的工作原理上有本质的区别。
如图上所示：当电源接通以后，电压加到启辉器的两端，使氖气放电而发出辉光，辉光产生的热量使U型动触片膨胀伸长，跟静触片接通，于是镇流器线圈和灯管中的灯丝就有电流通过。
电路接通后，启辉器中的氖气停止放电，U型片冷却收缩（启辉器分压少、辉光放电无法进行，不工作），两个触片分离，电路自动断开。
在电路突然断开的瞬间，由于镇流器电流急剧减小，会产生很高的自感电动势，方向与原来的电压方向相同喧个自感电动势与电源电压加在一起，形成一个瞬时高压，加在灯管两端，使灯管中的气体开始放电，于是日光灯成为电流的通路开始发光。
日光灯开始发光时，由于交变电流通过镇流器的线圈，线圈中就会产生自感电动势，它总是阻碍电流变化的，这时镇流器起着降压限流的作用，保证日光灯正常工作。
由以上可知，在启动时镇流器和启辉器的作用下会产生一个瞬间的高压（可达400V以上），在正常点亮时，起到限压限流的作用，输出电压在几十到一百多伏不等（根据不同规格的日光灯而不同）。
如果不取掉镇流器和启辉器就直接将LED日光灯接，则可能会发生以下情况：1、L ED日光灯管直接就被高压打坏2、L ED日光灯管能正常点亮，但是LED灯管的寿命是没有办法保证的（原因：在灯管启动过程中，电感两端的高压会对LED的冲击是无法预估）并且镇流器本身要损耗7-8W的功率，达不到节能的目的3、L ED灯管出现闪烁，甚至不亮的现象特别补充：国内目前有电源厂家开始着手开发能兼容镇流器的LED日光灯电源，但是由于镇流器型号规格繁多，各大厂商都不一样，因此，LED日光灯电源无法完全匹配市面上的镇流器，而且即使能匹配，电源的效率也很低。
日光灯镇流器的工作原理
日光灯镇流器的工作原理日光灯镇流器是一种用于控制和稳定日光灯电流的电子装置。
它的主要作用是限制通过日光灯管的电流，以确保日光灯的稳定工作，并延长其使用寿命。
日光灯镇流器还可以降低日光灯的功率损耗，提高其效率，同时减少对电源的负载。
日光灯镇流器的工作原理是基于电子元件的调节和控制。
它通过电路内部的元件和电子器件，来保证日光灯的电流稳定并且不变频率不变，是一种用来稳定电流和提高日光灯效率的重要电子元器件。
日光灯镇流器主要是通过电感线圈、电容器、二极管和晶体管组成的电路来实现的。
当日光灯镇流器接通电源后，电流会经过电感线圈产生磁场，磁场的变化通过电容器和二极管来控制晶体管，晶体管会根据电感线圈的变化进行自动的控制，保证电流保持稳定的状态。
在日光灯镇流器的工作中，电感线圈起到了限流和稳流的关键作用。
当电流通过电感线圈时，会产生磁场和磁感应，通过改变磁场的大小和方向，从而产生一个与电流大小和方向成正比的反电动势，使得电流得以稳定并且保持在一定的范围内。
这样就可以保证日光灯的发光效果稳定，并且可以减少电流的波动。
在日光灯镇流器的工作中，电容器和二极管也扮演了非常重要的角色。
电容器可以起到储能和放电的功能，当电感线圈产生磁场时，电容器可以储存电荷并且在需要时释放出来，保证电流的稳定和平滑。
二极管则可以将正弦波形的交流电转换为稳定的直流电，确保日光灯的稳定工作。
此外，晶体管是日光灯镇流器中最关键的元件，它可以根据电感线圈的变化来自动控制电流的大小。
当电感线圈产生磁场时，晶体管能够及时对电流进行调节，保证日光灯的亮度和功率保持在一定的范围内。
总的来说，日光灯镇流器通过电感线圈、电容器、二极管和晶体管等电子元件的有机组合，实现了对日光灯电流的控制和稳定。
其工作原理是通过电子器件对电流进行调节，使得日光灯能够保持稳定的亮度和功率，延长使用寿命，提高效率。
日光灯镇流器在现代照明系统中扮演了重要的角色，是照明系统中不可或缺的一部分。

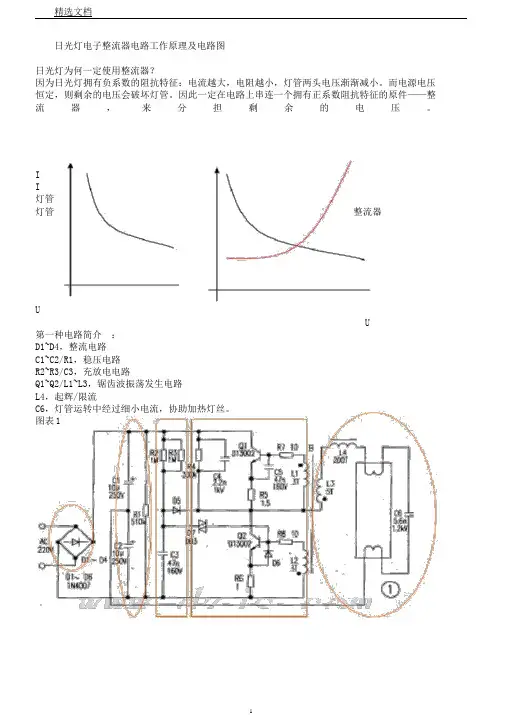

日光灯电子整流器电路工作原理及13种电路图解析
日光灯电子整流器电路工作原理及电路图日光灯为何一定使用整流器？因为日光灯拥有负系数的阻抗特征：电流越大，电阻越小，灯管两头电压渐渐减小。
而电源电压恒定，则剩余的电压会破坏灯管。
因此一定在电路上串连一个拥有正系数阻抗特征的原件——整流器，来分担剩余的电压。
II灯管灯管U第一种电路简介：D1~D4，整流电路C1~C2/R1，稳压电路R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路L4，起辉/限流C6，灯管运转中经过细小电流，协助加热灯丝。
图表1整流器U原理市电经D1～D4整流后，由C1、C2稳压、滤波后，获得±150V左右的电源。
电源经R3、R2对C3充电，当C3两头电压达到18V后，D7导通，Q2正偏导通。
当Q2一旦导通，C3经过Q2、R6放电，为Q2由导通变成截止作准备。
4.L2上部电位快速降低，因为电感线圈特征——保持电流稳固：因此，L2上产生持续向下贱动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感觉电势，R7电位上涨，Q1由截止变成导通。
C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
振荡信号经L3耦合、并由L4放大升压输出：Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
使L4、C6构成的串连谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，因为大多数电流流经灯管，C6电流很小，串连谐整停止，L4起到限流的作用，Q1、Q2持续交替导通，将300V直流电源逆变成25KHZ左右的锯齿波形电流（灯管正常后，灯管两头约为110V电压，其余电压由整流器肩负）。
LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]
![LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]](https://img.taocdn.com/s3/m/346616823169a4517723a3e7.png)
LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]日光灯是现代生活必备的家用电器，日光灯又分为LED和双管日光灯。
对于日光灯接线图是很多人都想了解知道的。
不同类型的日光灯接线图也不一样，本下面小编就来详细给大家介绍LED日光灯接线图、日光灯接线图、双管日光灯接线图。
LED日光灯接线图LED日光灯光源采用高亮度LED，包括冷白、暖白和正白三种色温。
LED日光灯与传统荧光灯相对比有以下优点:1、节能:比传统荧光灯节电80%;2、绿色环保:无紫外光、红外光等辐射，不含汞等有害物质，灯体回收无污染;3、寿命长:正常使用可达5万小时以上;4、无频闪:LED恒流工作,有效减少LED光衰，启动快，无闪烁，保护眼睛;5、安装简单, 安装时将原有的日光灯取下换上LED日光灯，并将镇流器和起辉器去掉，让220V交流市电直接加到LED日光灯两端即可。
日光灯接线图上图是一幅日光灯接线图。
日光灯的基本构造正如我们在导读中为大家介绍的。
从这幅日光灯接线图中我们大致可以了解日光灯工作原理:当电流通过灯丝时，灯丝会发射电子，管内温度也随之升高，汞开始蒸发。
灯管两头的电压又使氩气电离，从氩气放电转移到汞蒸气放电，而荧光粉的作用就是改变灯光的颜色。
灯管外部还装有镇流器、启辉器和电容器。
它们的作用分别是限制电流、自动闭合两电极和改善线路的功率因数。
双管日光灯接线图上图是一幅双管日光灯接线图，大体是电子镇流器。
是不是一个镇流器有六根线,如果是的话，接线方法如下:把两个镇流器进线也就是红线并联接好，每个镇流器余下4个接头，(这就是一根灯管的灯脚接线)一般是塑料平行线，每根平行线的两个线头接灯管一边的两个灯脚。
小编总结:以上就是小编今天提供给大家关于LED日光灯接线图、日光灯接线图、双管日光灯接线图的相关小知识，如果大家有对日光灯接线图不了解的可相应参考本文，希望对大家有帮助。
日光灯是如何工作的,在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
日光灯线路安装及测试
ΣU ＝0 。
2．日光灯线路如图 4-1 所示，图中 A 是日光灯管，内充有稀薄的惰性气体和少量的水
银、管内壁涂有荧光物，两端装有灯丝。L 是镇流器，具有铁心的线圈。S 是启辉器，一个 氖气小泡，内有固定电极与双金属片电极。C 是补偿电容器，用以改善电路的功率因数（cosφ
值）。日光灯的工作原理请自行翻阅有关资料。
实验四 日光灯线路安装及测试
一、实验目的 1．研究正弦交流电路中电压、电流相量之间的关系。 2．掌握日光灯线路的接线。 3．理解改善电路功率因数的意义并掌握其方法。 二、实验原理 1．在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回
·
路各元件两端的电压值，它们之间的关系满足相量形式的基尔霍夫定律，即 Σ I ＝0 和
ห้องสมุดไป่ตู้
图 4-1 带补偿电容器的日光灯电路接线图
·
·
·
3．在图 4-1 的 RL 串联支路中，在正弦稳态信号U 的激励下，U R 与 U L 保持有 90º的
·
·
·
相位差，即U 、U C 与U R 三者形成一个直角形的电压三角形。
三、实验设备 1．可调三相交流电源 0～450V，1 路。 2．交流数字电压表 0～500V，1 块。 3．交流数字电流表０～5A，1 块。 4．单相功率、功率因数表 1 块。 5．日光灯实验电路板挂箱，TKDG-04-1，1 件。
日光灯镇流器的工作原理
日光灯镇流器的工作原理
日光灯镇流器的工作原理是通过电子元器件来控制电流的频率和幅值，从而实现稳定点亮日光灯的目的。
具体工作原理如下：
1. 开关操作：当日光灯开关打开时，电压源提供直流电压给镇流器。
此时，镇流器中的电子元器件开始工作。
2. 电感器：镇流器中的电感器起到滤波的作用，使电流变得平稳。
电感器会使电流经过电容和电阻进行削峰填谷处理，以确保电流的稳定性。
3. 震荡电路：镇流器中的震荡电路通过震荡脉冲的方式来控制电流的频率。
该震荡电路常用晶体管、二极管和电感器组成，它们一起构成震荡回路。
4. 变压器：镇流器中的变压器将直流电压转换为高频交流电压。
高频交流电压能够使日光灯中的荧光粉发光。
5. 跳流管：镇流器中的跳流管用于控制电流的幅值，确保合适的电流供给日光灯管。
综上所述，日光灯镇流器通过电子元器件的协同工作，实现了对电流频率和幅值的调控，从而稳定点亮日光灯。
LED日光灯接线图、日光灯接线图及双管日光灯接线图
日光灯是现代生活必备的家用电器，日光灯又分为LED和双管日光灯。
对于日光灯接线图是很多人都想了解知道的。
不同类型的日光灯接线图也不一样，本下面小编就来详细给大家介绍LED日光灯接线图、日光灯接线图、双管日光灯接线图。
LED日光灯接线图LED日光灯光源采用高亮度LED，包括冷白、暖白和正白三种色温。
LED日光灯与传统荧光灯相对比有以下优点：1、节能：比传统荧光灯节电80%；2、绿色环保：无紫外光、红外光等辐射，不含汞等有害物质，灯体回收无污染；3、寿命长：正常使用可达5万小时以上；4、无频闪：LED恒流工作,有效减少LED光衰，启动快，无闪烁，保护眼睛；5、安装简单, 安装时将原有的日光灯取下换上LED日光灯，并将镇流器和起辉器去掉，让220V交流市电直接加到LED日光灯两端即可。
日光灯接线图上图是一幅日光灯接线图。
日光灯的基本构造正如我们在导读中为大家介绍的。
从这幅日光灯接线图中我们大致可以了解日光灯工作原理：当电流通过灯丝时，灯丝会发射电子，管内温度也随之升高，汞开始蒸发。
灯管两头的电压又使氩气电离，从氩气放电转移到汞蒸气放电，而荧光粉的作用就是改变灯光的颜色。
灯管外部还装有镇流器、启辉器和电容器。
它们的作用分别是限制电流、自动闭合两电极和改善线路的功率因数。
双管日光灯接线图上图是一幅双管日光灯接线图，大体是电子镇流器。
是不是一个镇流器有六根线？如果是的话，接线方法如下：把两个镇流器进线也就是红线并联接好，每个镇流器余下4个接头，（这就是一根灯管的灯脚接线）一般是塑料平行线，每根平行线的两个线头接灯管一边的两个灯脚。
小编总结：以上就是小编今天提供给大家关于LED日光灯接线图、日光灯接线图、双管日光灯接线图的相关小知识，如果大家有对日光灯接线图不了解的可相应参考本文，希望对大家有帮助。
日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日光灯镇流器接线图_0
————————————————————————————————作者：————————————————————————————————日期：
日光灯镇流器接线图
日光灯镇流器接线图
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固
定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
