常用电路,电子电路元器件
电路板上的电子元件代表符号
电路板上的电子元件代表符号 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP
照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器 F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器 C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH
时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器 VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH
电路图常见电器元件标识及符号.
电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F
快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT
电路板上的电子元件的符号是什么意思
电路板上的电子元件的符号是什么意思？[工程技术] 收藏 悬赏点数10 该提问已被关闭7个回答 九豸凝寒2009-01-08 17:08:51 172.30.211.* 电路板上的电子元件的符号是什么意思？ 最佳答案水无势2009-01-08 17:09:59 222.82.13.* 由于要修理自己的小电件，需要一些基本概念先还请高手指教： C112是指的112号电容吗？ R117,T101,SW102,LED101,AC102,SH1,H2,LAMP, D101,KN1,JP101,AL_O/P,(E),(F),CL,B-,TUBE+,TUBE-, Q104(E,B,C) R117是电阻的话，两端用万用表测的话应该是通的吧？！ 答:在电路板上常常见到R107、C118、Q102、D202等编号，一般情况下，第一个字母标识器件类别，比如R代表电阻器，C代表电容器，D表示二极管、Q表示三级管等；第二个是数字，表示电路功能编号，如“1”表示主板电路，“2”表示电源电路等等，这是由电路设计者自行确定的；第三、四位表示该器件在该电路板上同类器件的序号。 R117：主板上的电阻，序号为17。 T101：主板上的变压器。 SW102：开关 LED101：发光二极管 LAMP：(指示)灯 Q104(E,B,C)：晶体三极管，E：发射极，B：基极，C：集电极 “R117是电阻的话，两端用万用表测的话应该是通的吧”，在电路板上直接测量电阻是不科学的，测量结果会比实际值小，甚至小的多，最好焊出一条引线再作测量。其他回答wzh1358 2009-01-25 12:09:32 124.201.161.* 由于要修理自己的小电件，需要一些基本概念先还请高手指教： C112是指的112号电容吗？ R117,T101,SW102,LED101,AC102,SH1,H2,LAMP, D101,KN1,JP101,AL_O/P,(E),(F),CL,B-,TUBE+,TUBE-, Q104(E,B,C) R117是电阻的话，两端用万用表测的话应该是通的吧？！ 答:在电路板上常常见到R107、C118、Q102、D202等编号，一般情况下，第一个字母标识器件类别，比如R代表电阻器，C代表电容器，D表示二极管、Q表示三级管等；第二个是数字，表示电路功能编号，如“1”表示主板电路，“2”表示电源电路等等，这是由电路设计者自行确定的；第三、四位表示该器件在该电路板上同类器件的序号。 R117：主板上的电阻，序号为17。 T101：主板上的变压器。 SW102：开关 LED101：发光二极管 LAMP：(指示)灯 Q104(E,B,C)：晶体三极管，E：发射极，B：基极，C：集电极
电路板上的电子元件代表符号
电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 二极管CR 三极管 Q 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 二极管指示灯 DS 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW
插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM
熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST
电压表切换开关SV 电流表切换开关SA 整流器U 芯片 U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC
气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 排阻 RA/RN 电位器RP 继电器 K 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC
了解一下常用电子元件电路维修知识
了解一下常用电子元件电路维修知识 一、电容篇 1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。 电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。 容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法 容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示6 字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。 如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF 3、电容容量误差表 符号 F G J K L M 允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。 4、故障特点 在实际维修中，电容器的故障主要表现为： （1）引脚腐蚀致断的开路故障。 （2）脱焊和虚焊的开路故障。 （3）漏液后造成容量小或开路故障。 （4）漏电、严重漏电和击穿故障。 二、二极管 晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。 1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。 电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。 2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。 3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。 稳压二极管 稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。 1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。 2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。 常用稳压二极管的型号及稳压值如下表： 型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761 稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V变容二极管 变容二极管是根据普通二极管内部“PN结”的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。 变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。 2 维修基础知识 变容二极管发生故障，主要表现为漏电或性能变差： （1）发生漏电现象时，高频调制电路将不工作或调制性能变差。 （2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。 出现上述情况之一时，就应该更换同型号的变容二极管。
如何识别电路板上的电子元件
电路板上的电子元器件尽管外形一样，但有些电子元件有着不同的封装类型，内部结构及用途是大不一样的。下面我们就来教大家怎么去识别电路板上的电子元件。 一、了解电子元件基础知识。 电子元件有着不同的封装类型，不同类的元件外形一样，但内部结构及用途是大不一样的，比如TO220封装的元件可能是三极管、可控硅、场效应管、或双二极管。TO-3封装的元件有三极管，集成电路等。二极管也有几种封装，玻璃封装、塑料封装及螺栓封装，二极管品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等，这些二极管都用一种或几种封装。 贴片元件由于元件微小有的干脆不印字常用尺寸大多也就几种，所以没有经验的人很难区分，但贴片二极管及有极性贴片电容与其它贴片则很容易区分，有极性贴片元件有一个共同的特点，就是极性标志。 其贴片工艺构成为： 印刷(红胶/锡膏)-->检测(可选AOI全自动或者目视检测)-->贴装(先贴小器件后贴大器件:分高速贴片及集成电路贴装)-->检测(可选AOI光学/目视检测)-->
焊接(采用热风回流焊进行焊接)-->检测(可分AOI光学检测外观及功能性测试检测)-->维修(使用工具:焊台及热风拆焊台等)-->分板(手工或者分板机进行切板) 工艺流程简化为：印刷-------贴片-------焊接-------检修(每道工艺中均可加入检测环节以控制质量) 二、识别电路板上的电子元件 1、电子元器件五项识别内容 对某个具体的电子元器件识别主要有五项内容，其识别步骤分成五步：外形特征识别→电路符号识别与实物对应→引脚识别和引脚极性识别→型号和参数识别→识别电路板上的电子元器件。 电子元器件有数百个大类，上千个品种，从电子元器件具体外形特征角度来讲更是千姿百态，新型电子元器件又层出不穷，所以电子元器件识别任务繁重，对初学者而言困难重重。但是，主要识别几十种常用电子元器件即可入门，待确定了自己的工作和研究方向、领域后再进一步学习电子元器件知识。 2、电子元器件外形识别方法
电气控制回路八种常用元件原理介绍1
电气控制回路八种常用元件原理介绍 断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。 1、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。常用断路器外形图（如下图） 1P微型断路器 3P微型断路器
塑壳断路器断路器文字符号为：QF 断路器图形符号为： 单极断路器图形符号三极断路器图形符号
2、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。常用接触器外形图片 接触器文字符号为：KM 接触器图形符号表示为：
接触器线圈图形符号: 接触器主触头图形符 号 : 接触器辅助常开触头图形符号接触器辅助常闭触头图形符号 3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作 的继电器。 热继电器文字符号：FR 热继电器图形符号： ---------------------------------
电子元件在电路板上的简称
电子元件在电路板上的简称 电路板中常见的元器件符号表 R电阻电位器或可调电阻VR或W或RP 三脚消磁电阻或二脚消磁电阻或热敏电阻RT 压敏电阻RZ或VAR 光敏电阻CDS C电容 L电感 L灯 F保险管 T变压器 J短路线，跨线，跳线。 U或者IC集成电路 N或者IC六端光电光电耦合器或者四端光电光电耦合器 D或者VD二极管或者桥式整流二极管（整流桥堆，四个二极管） LED 发光二极管 ZD或者VS稳压二极管 S开关 k继电器 Q或者VT三极管
GND公共接地端 AC交流 DC直流 X或者Y石英晶体振荡器（晶振）或者石英晶体滤波器LS蜂鸣器 P Z 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR
无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP
照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF
跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP
电路板维修之常用电子元器件检测技巧大全
电路板维修之常用电子元器件检测技巧大全 来源：深圳龙人计算机 发布者：Jenny 时间：2009-4-18阅读：784次 在各种电子设备电路板等硬件维修中， 对板上各种常用元器件的检测是学习电子维修者 的必修课。本文龙人工程师从电阻器、电容器、二极管、三极管、晶体管、场效应管等基本 的元器件入手，总结了电路板维修中各种电子元器件的检测方法与实用技巧。 在长期的电子电子反向解析与参考设计研究中， 龙人工程师积累了丰富的丰富的电路检 测维修知识与产品仿制开发经验， 从电路板维修角度上来说， 龙人工程师认为，准确有效地 检测元器件的相关参数、判断元器件是否正常，查找故障点是相当重要的。 一、电阻器的检测方法与经验： 門定电阻器的检测。 将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精 应根据被测电阻标称值的大小来选择量程。 由于欧姆挡刻度的非线性关系， 它的中间一 即全刻度起始的 20%- 读数与标称阻值之间分别允许 贝曲明该电阻值变值了。 B 注宜：测试时，特别是生测几I- kQ 以上阻值的电阻时， 部分；被检测的电阻从电路中焊下来， 至少要焊开一个头， 生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定， 万用表测试一下其实际阻值。 2 水泥电H 的检测检测水泥乞人的方法及注总事项与检测普逋固定电阻左全和冋. 3 熔斯电R 器闾检测。在电路屮，当熔断山阻器;熔断开路齢，叮根据经验作出判断: 若发现熔断电阻 器表面发黑或烧焦， 可断定是其负荷过重， 通过它的电流超过额定值很多倍 所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。 对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表 RX1挡来测量，为保证测量 准确，应将熔断电阻器一端从电路上焊下。 若测得的阻值为无穷大， 则说明此熔断电阻器已 失效开路，若测得的阻值与标称值相差甚远， 表明电阻变值，也不宜再使用。在维修实践中 发现，也有少数熔断电阻器在电路中被击穿短路的现象， 检测时也应予以注意。 4 已位器的检测弋检查电位器时’首先嘎转匚滋帆fi.fi-?柄转动是否平滑，开关是 否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声 音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选 择好万用表的合适电阻挡位，然后可按下述方法进行检测。 A .川力川表的歐姆拦测J ”、“2”两端，其读数应为电位器的标称阻值，如万用表的 指针不动或阻 值相差很多，则表明该电位器已损坏。 B 检测电位器怕活动B 打mji 啲接触是否艮妬m 万.01表的戏媳档测"1”、“2”（或 “2”、 “3”）两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，这时电阻值越小 越好。再顺时针慢慢旋转轴柄， 电阻值应逐渐增大，表头中的指针应平稳移动。当轴柄旋至 极端位置“ 3”时，阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程 1 A 度 段分度较为精细，因此应使指针指示值尽可能落到刻度中段位置, 80%弧度范围内，以使测量更准确。根据电阻误差等级不同。 有± 5%、± 10%或± 20%的误差。如不相符，超出误差范围， 手不要触及表笔和电阻的导电 以免 电路中的其他元件对测试产 但在使用时最好还是用
常见电子元件认识
常见电子元件认识 常见电子元件认识 目录 1. 电阻 (2) 2. 电容 (2) 3. 电感 (2) 4. 晶体二极管 (3) 5. 晶体三极管 (3) 6. 双栅极场效应管 (3) 7. 集成电路 (3) 8. 印刷电路板 (3) 9. 电解电容 (3) 10. 磁棒 (3) 11. 中周 (3) 12. 滤波器 (3) 13. 晶振 (3) 14. 开关 (3) 15. 线圈 (3) 16. 连接插座 (3) 制订者：批准者: 日期: 日期：
常见电子元件认识 常见电子元件认识 在我们生产的产品中，PNP，插件接触的元器件有电阻、电容、二极管、三极管、双栅极场效应管、IC、PCB板等，下面分别对其简单说明。 1、电阻（RESISTOR 简称RES） 1-01.分类 （1）固定电阻： 按材料分有金属皮膜，碳素皮膜等电阻； 按外形分有插脚电阻，表面电阻等电阻； 按名称分有热敏电阻，压敏电阻，色环电阻，贴片电阻等电阻 （2）微调电阻：亦称半可调电阻 （3）可调电阻：亦称电位器或可变电阻 一般情况下（1）类电阻值不变化，（2）（3）类电阻阻值可随调整而变化，我们常用的有色环电阻，代号类电阻，表面电阻等，此类电阻没有方向性 1-02．基本单位及换算：
常见电子元件认识 如右图（二）所示： A=第一色环（十位数） C=第三色环（幂指数） B=第二色环（个位数） D=最末环（误差值色环） 电阻值计算：R =（A ×10+B ）×10C A=红色=2 C=黄色=4 B=黑色=0 D=银色=±10% 电阻值：R=（2×10+0）×104 =200 K Ω 误差值：=±10% （二） 即该阻值180=200-200×10%≤R ≤200+200×10%=220内均为OK 注：区分最末环 1）一般金色、银色为最末环 2）与其它色环隔离较远的一环为最末环 特例：五色环电阻的计算方法与四色环计算方法相同，五色色环前三位 为有效数字，如右图（三）所示： A=第一色环（百位数） A=红色2 （三） B=第二色环（十位数） B=红色2 C=第三色环（个位数） C=棕色1 D=第四色环（幂指数） D=橙色3 E=最末环（误差值色环） E=红色=±2% 电阻值计算：R=（A ×100+B ×10+C ）×10D R=（2×100+2×10+1）×103 误差值：=±2% 注：由于五色环电阻阻值准确，通常只有两种误差代号：±1%及±2% 1-03-02 代号类电阻，如右图（四）所示： 其阻值用三位代号数值来表示。 计算方法有两种：a ）用LCR 测试仪直接读出其电阻值； b ）根据表面数值来计算 （四） 代号 电阻值 101 10×10=100Ω 102 10×100=1K Ω 103 10×1000=10K Ω 104 10×10000=100K Ω 271 27×10=270 B A C D 分隔开 B A C D E 103
电路板上的电子元件代表符号
电路板上的电子元件代表符号电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 二极管 CR 三极管 Q 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 二极管指示灯 DS 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT
合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 芯片 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC
逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R 排阻 RA/RN 电位器 RP 继电器 K 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 光电池,热电传感器 B 压力变换器 BP
电路板维修之常用电子元器件检测技巧大全
电路板常用电子元器件维修之检测技巧大全 在各种电子设备电路板等硬件维修中，对板上各种常用元器件的检测是学习电子维修者的必修课。本文从电阻器、电容器、二极管、三极管、晶体管、场效应管等基本的元器件入手，总结了电路板维修中各种电子元器件的检测方法与实用技巧。 在长期的电子电子反向解析与参考设计研究中，工程师积累了丰富的丰富的电路检测维修知识与产品仿制开发经验，从电路板维修角度上来说，工程师认为，准确有效地检测元器件的相关参数、判断元器件是否正常，查找故障点是相当重要的。 一、电阻器的检测方法与经验： 1 固定电阻器的检测。 A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。 B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。 2 水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。 3 熔断电阻器的检测。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。 4 电位器的检测。检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，
【总结】八大常用基础电路保护器件作用
【总结】八大常用基础电路保护器件作用作为一名电子工程师，对于电路不说必须要非常精通，但至少能够看得懂电路，知道电路保护器件的作用，在客户提出防护需求时，及时给出有效且具有实施性的整改意见。硕凯电子的FAE电子工程师都具有多年从业经验，以下是工程师合力整理的一些电路保护器件的基础作用总结，希望对大家能够有所帮助。 电路保护元器件应用领域广泛，只要有电的地方就有安装电路保护元器件的必要，如各类家用电器、家庭视听及数码产品、个人护理等消费类电子产品、计算机及其周边、手机及其周边、照明、医疗电子、汽车电子、电力、工业设备等，涵盖人们生产生活的方方面面。电路保护主要有两种形式：过压保护和过流保护。选择适当的电路保护器件是实现高效、可靠电路保护设计的关键，涉及到电路保护器件的选型，我们就必须要知道各电路保护器件的作用。在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为，此外，其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。 防雷过压器件分为钳位型过压器件和开关型过压器件，开关型过压器件就是我们熟知的防雷器件:陶瓷气体放电管、半导体放电管和玻璃放电管；钳位型过压器件有瞬态抑制二极管、压敏电阻、贴片压敏电阻和ESD放电二极管；过流器件则以PTC元件自恢复保险丝为主，以下是其具体作用： 1．放电管的作用： 放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用，放电管是通过将电压限制在较低的水平，从而起到保护作用。硕凯电子的 放电管又分为气体放电管和固体放电管，气体放电管主要以陶瓷气体放电管和玻璃气体放电管为主，具体应用中放电管类别和型号的选择则需要工程师根据产品应用 端口的防护等级以及相关选型参数来确定。 2．瞬态抑制二极管的作用：瞬态抑制二极管能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。 3．压敏电阻的作用：压敏电阻是一种限压型保护器件，电路保护中主要是利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。 4．贴片压敏电阻的作用：贴片压敏电阻主要用于保护元件和电路，防止在电源供应、控制和信号线产生的ESD。 5．ESD静电放电二极管的作用：ESD静电放电二极管是一种过压、防静电保护元件，是为高速数据传输应用的I/O端口保护设计的器件。ESD保护器件是用来避免电子设备中的敏感电路受到ESD(静电放电)的影响。可提供非常低的电容，具有优异的传输线脉冲（TLP）测试，以及IEC6100-4-2测试能力，尤其是在多采样数高达1000之后，进而改善对敏感电子元件的保护。 6．PTC自恢复保险丝的作用：电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护。当故障排除之后，PPTC元件很快冷却并将回复到原来的低电阻状态，这样又象一只新的PPTC元件一样可以重新工作了。 7．电感的作用：电磁的关系相信大家都清楚，电感的作用就是在电路刚开始的时候，一切还不稳定的时候，如果电感中有电流通过，就一定会产生一个与电流方向相反的感应电流(法拉第电磁感应定律)，等到电路运行了一段时间后，一切都稳定了，电流没有什么变化了，电磁感应也就不会产生电流，这时候就稳定了，不会出现突发性的变故，从而保证了电路的
电路板电子元器件的焊接与装配
电路板、电子元器件的焊接与装配 焊接工具：焊接小型电子元件用20w内燃式电烙铁。 焊料：中间带松香的焊锡丝。 焊接方法： （1）新的电子元件及线路板都有镀锡，可以直接焊。旧的元件要除去表面氧化层、锈蚀、污物等。 （2）先将加热好的电烙铁，放在引脚与线路板的交界处并与平面成45度角。 （3）加热3-5秒再将焊锡丝放在交界处，待焊锡充分熔化后并充分结合后，移开电烙铁级焊锡丝。 （4）用吹气的方法是焊点迅速冷却。 （5）焊点尽量小，牢固。 （6）焊接时间尽量短。 焊接时注意事项： （1）电烙铁接地线与电源接地线相接，防止电烙铁漏电发生事故。 (2) 焊接时用镊子夹住元件的引线，防止因温度过高损坏元件。（3）焊锡未凝固前切莫摇晃元件，防止虚焊假焊。 （4）焊接多种电器元件时，以先大后小的原则。 （5）焊接电子元件和集成电路芯片时，应将电烙铁接地，或切断电烙铁电源后用余热来焊。防止电烙铁感应电压使芯片损坏。 评估要素： （1）采用正确的方法完成电子线路的焊接与装配。（工具、焊料的准备、焊接步骤及方法。） （2）经仪器测试，电路功能正确。 （3）检查外观，电子元件排列整齐焊点圆滑且无虚焊。 a.PCB板焊接的工艺流程 PCB板焊接工艺流程介绍 PCB板焊接过程中需手工插件、手工焊接、修理和检验。 PCB板焊接的工艺流程 按清单归类元器件—插件—焊接—剪脚—检查—修整。 PCB板焊接的工艺要求 元器件加工处理的工艺要求 元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差
的要先对元器件引脚镀锡。 元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。 元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。 元器件在PCB板插装的工艺要求 元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。 元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。 有极性的元器件极性应严格按照图纸上的要求安装，不能错装。 元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。 1.1PCB板焊点的工艺要求 焊点的机械强度要足够 焊接可靠，保证导电性能 焊点表面要光滑、清洁 2.PCB板焊接过程的静电防护 静电防护原理 对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范

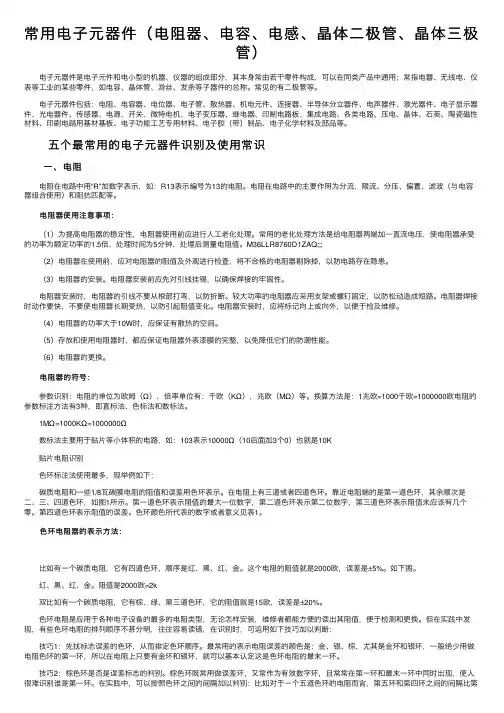

常见电子元器件的识别(图片)
常见电子元器件的识别(单位，标识方法等) 电阻的识别(电阻的单位，标识方法等)一、电阻 电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100K b、色环标注法使用最多，现举例如下： 四色环电阻五色环电阻（精密电阻） 2、电阻的色标位置和倍率关系如下表所示： 颜色有效数字倍率允许偏差（%） 银色/ 10-2 ±10 金色/ 10-1 ±5 黑色0 100 / 棕色1 101 ±1 红色2 102 ±2 橙色3 103 / 黄色4 104 / 绿色5 105 ±0.5 蓝色6 106 ±0.2
紫色 7 107 ±0.1 灰色 8 108 / 白色 9 109 +5至 -20 无色 / / ±20 4 常见电阻器的外形及电路符号 金属膜电阻光敏电阻热敏电阻 可变电阻（电位器）
电位器： 16 一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节。收录机→控制音调、音量电视机→调节亮度、对比度等 8.1.2 电位器 带开关的电位器 电位器的外形和电路图形符号 19 3、电位器的检测 标称阻值的检测、开关的检测、动触点与电阻体接触是否良好的检测。 动触点与电阻体接触是否良好的检测方法是： 用万用表的欧姆挡（根据标称阻值的大小选好量程），两表笔分别接电位器的一个固定引线脚与动触点引线脚，然后慢慢地旋转转轴，这时表针应平稳地向一个方向移动，阻值不应有跌落和跳跃现象，表明滑动触点与电阻体接触良好。检测时应注意表笔与引线脚不应有断开现象。否则将影响测量结果的准确性。 电位器的检测 检查外壳与引脚的绝缘性方法是：将万用表拨至R ×10k 挡，一表笔接电位器外壳，另一表笔逐个接触每一个引脚，阻值均应为无穷大，否则说明外壳与引脚间绝缘不良。
常用电子元器件的识别与检测教案资料
常用电子元器件的识 别与检测
常用电子元器件的识别与检测 电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。 2.1电阻器的识别与检测 （1）电阻器的识别 电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（M Ω）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ， 333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。 （2）电阻器的作用
电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。电阻器第二个主要作用是产生降压的作用。当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。（3）电阻器的检测 ○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。接下来将红黑表笔互换位置,再次测量,测量的值为33.2Ω,接着取两次测量中阻值较大的作为参考值,然后与电阻器的标称阻值进行比较,由于33.2Ω与33Ω比较接近,因此可以断定该贴片电阻器正常。○2开路测量,在测量前需要先将贴片电阻从电路板中拆下,接着清洁电阻器的焊点,清洁完成后,开始准备测量,根据电阻器的标注,读出电阻器的阻值。举个例子, 贴片电阻器表面上的标注值为472，它的阻值应为4.7KΩ。打开数字万用表的电源开关,根据电阻器的标称阻值,将数字万用表调到欧姆挡
电路图常见电器元件标识及符号
电气元件图形符号介绍_常用电气元件图形符号大全 电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。 图形符号的种类和组成： 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 常用电气元件图形符号： １、基本文字符号
２、辅助文字符号 图形符号大全： 开关
多级开关一般符号多线表示 接触器 KM 接触器 负荷开关 具有自动释放功能的负荷开关 熔断器式断路器 断路器 QF 隔离开关 QS 熔断器一般符号 FU 跌落式熔断器 FF 熔断器式开关 熔断器式隔离开关
熔断器式负荷开关 当操作器件被吸合时延时闭合的动合触点 当操作器件被释放时延时闭合的动合触点 当操作器件被释放时延时闭合的动断触点电气图用图形符号 当操作器件被吸合时延时闭合的动断触点 当操作器件被吸合时延时闭合和释放时延时断开的动合触点 按钮开关 SB 旋钮开关、旋转开关 位置开关，动合触点 限制开关，动合触点
pcb板元器件大全
pcb板元器件大全 1、元件封装电阻 AXIAL 2、无极性电容 RAD 3、电解电容 RB- 4、电位器 VR 5、二极管 DIODE 6、三极管 TO 7、电源稳压块78和79系列 TO－126H和TO-126V 8、场效应管和三极管一样 9、整流桥 D－44 D－37 D－46 10、单排多针插座 CON SIP 11、双列直插元件 DIP 12、晶振 XTAL1 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap;封装属性为RAD-0.1到rad-0.4
电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1，pot2；封装属性为vr-1到vr-5 二极管：封装属性为diode-0.4（小功率）diode-0.7（大功率） 三极管：常见的封装属性为to-18（普通三极管）to-22（大功率三极管）to-3（大功率达林顿管） 电源稳压块有78和79系列; 78系列如7805， 7812， 7820等;79系列有7905，7912， 7920等。常见的封装属性有tol26h和tol26v 整流桥： BRIDGE1， BRIDGE2：封装属性为D系列（D-44，D-37， D-46） 电阻： AXIALO.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容： RADO.1-RAD0.3。其中0.1-0.3指电容大小，一般用RADO. 1 电解电容： RB.1/.2-RB.4/.8其中。 1/.2-.4/.8指电容大小。一般《100uF用RB.1/.2， 100uF-470uF用RB.2/.4，》470uF 用RB.3/。 6
