风机性能测试实验原理
风机性能测试实验原理
风机性能测试实验原理：
风机性能测试实验用于评估风机的工作性能和效率。
该实验通常包括测量风机的风量、风速、压力和功率等参数。
以下是一般的风机性能测试实验原理：
1. 风机工作模式选择：根据实际需求选择适当的风机工作模式，比如自由出口、自由进气或封闭回路。
2. 测量风量：使用流量计测量风机进口和出口处的风量。
将风量计连接到风机进口处和出口处，并记录读数。
3. 测量风速：使用风速计或风速测量装置测量风机进口和出口处的风速。
将风速计放置在风机进口处和出口处，并记录读数。
4. 测量压力：使用压力计测量风机进口和出口处的压力。
将压力计连接到风机进口处和出口处，并记录读数。
5. 计算功率：通过测量风机进口和出口处的压力差以及流量，可以计算出风机的功率。
功率计算公式为P = (Q * p * ΔP) / 600，其中P为功率，Q为风量，p为空气密度，ΔP为压力差。
6. 分析数据：根据测量的参数，计算风机的效率、风压特性曲线和风量特性曲线等。
效率可以通过计算功率的比例得到；风压特性曲线可以通过在不同操作点测量风量和风压并绘制曲线得到；风量特性曲线可以通过在不同转速下测量风量并绘制曲线得到。
7. 结果比对：将实验得到的结果与风机性能测试的要求进行比对，评估风机的工作性能。
风机性能测试实验的原理是通过测量风量、风速、压力和功率等参数，来评估风机的性能和效率。
通过这些数据的分析和比对，可以帮助我们了解风机的工作状况，从而进行设计优化或选择合适的风机。
风机性能曲线实验报告
教学实验泵与风机离心式风机性能实验实验报告班级：学号：姓名：能源与动力工程学院2017年11月离心式风机性能实验台实验指导书一、实验目的1．熟悉风机性能测定装置的结构与基本原理。
2．掌握利用实验装置测定风机特性的实验方法。
3．通过实验得出被测风机的气动性能（P-Q，P st-Q，ηin-Q，ηstin-Q ，N-Q曲线）4．通过计算将测得的风机特性换算成无因次参数特性曲线。
5．将试验结果换算成指定条件下的风机参数。
二、实验装置根据国家关于GB1236《通风机空气动力性能实验方法》标准，设计并制造了本试验装置。
本试验装置采用进气试验方法，风量采用锥形进口集流器方法测量。
装置主要分三部分（见图1）图1 实验装置示意图1.进口集流器2.节流网3.整流栅4.风管5.被测风机6.电动机7.测力矩力臂8.测压管9.测压管试验风管主要由测试管路，节流网、整流栅等组成。
空气流过风管时，利用集流器和风管测出空气流量和进入风机的静压Pest1，整流栅主要是使流入风机的气流均匀。
节流网起流量调节作用。
在此节流网位置上加铜丝网或均匀地加一些小纸片可以改变进入风机的流量。
测功率电机6，用它来测定输入风机的力矩，同时测出电机转速，就可得出输入风机的轴功率。
三、实验步骤1．将压力计（倾斜管压力计）通过联通管与试验风管的测压力孔相连接，在连接前检查测压管路有无漏气现象，应保证无漏气。
2．电动机启动前，在测力矩力臂上配加砝码，使力臂保持水平。
3．装上被测风机，卸下叶轮后，启动测功电机，再加砝码ΔG´使测力矩力臂保持水平，记下空载力矩（一般有指导教师事先做好）。
4．装上叶轮，接好进风口与试验风管，转动联轴节，检查叶轮是否与进风口有刮碰磨擦现象。
5．启动电机，运行10分钟后，在测力臂上加配砝码使力臂保持水平，待工况稳定后记下集流器压力ΔPn，静压Pest1，平衡重量G（全部砝码重量）和转速n。
6．在节流网前加铜丝网或小圆纸片，使流量逐渐减小直到零，来改变风机的工况，一般取十个测量工况（包括全开和全闭工况），每一工况稳定后记下读数。
风机性能曲线测定——流体输配管网
风机性能曲线测定实验指导书一.实验目的1．熟悉风机性能测定装置的结构与基本原理。
2．掌握利用实验装置测定风机特性的实验方法。
3．通过实验得出被测风机的性能曲线（P-Q ，Pst-Q ，η-Q ， N-Q 曲线）4．将试验结果换算成指定条件下的风机参数。
二.实验原理离心通风机是使气体流过风机时获得能量的一种机械。
气体实际所获得的能量，等于单位体积在风机出口与入口处所具有的能量差，若气体的位能忽略不计，则风机出口与进口的能量差为：2222221121212111()()()()[]222P P V P V P P V V Ps Pd mmH O ρρρ=+-+=-+-=- (1) 式中：P S =P 2-P l ——风机的静压Pd =ρ(V 22-V 11)/2——风机的动压 P =P s 十P d ——风机的全压如果风机是从静止的大气中抽取气体，即V 1≈0，P 1=P a ，则风机的静压就是风机出口静 压的表压值。
P S =P 2-P a [mmH 2O ] (2)风机的动压就是风机出口的动压。
Pd =ρV 22/2 (3)风机的性能曲线通常为流量与全压(Q-P)，流量与静压（Q-Ps) ，流量与功率(Q-N)，流量与效率(Q-η) 四条曲线。
若绘制这些曲线，需要测出实验状态和实验转速下的参数：静压Pst ，动压Pd 和流量Q 2。
三.测试计算1.风机的动压风机的动压是用毕托管测量得到，毕托管的直管必须垂直管壁，毕托管的弯管嘴应面对气流方向且与风管轴线平行，其平行度不大于5°。
2.风机的静压风机出口静压为静压点处静压Pst 加上从风机出口到静压点测量界面间的静压降。
出口静压 224.44[]DPst Pst Pd mmH O Dλξ=+⋅ (4)式中：λ一一测试管路沿程阻力系数，取λ=0.0253.风机出口处气体密度232013.60.359()[/]273Pst Pa kg m tρρ+=+ (5) 式中：Pa ——大气压力[mmHg]ρo ——标准状态下的空气密度ρo = 1.293 [kg/m 3] P st ——风机出口静压[mmH 2O] 4.风机的流量22222()[/]44D D Q V m s ππ=⋅=(6)式中：ξ——毕托管校正系数。

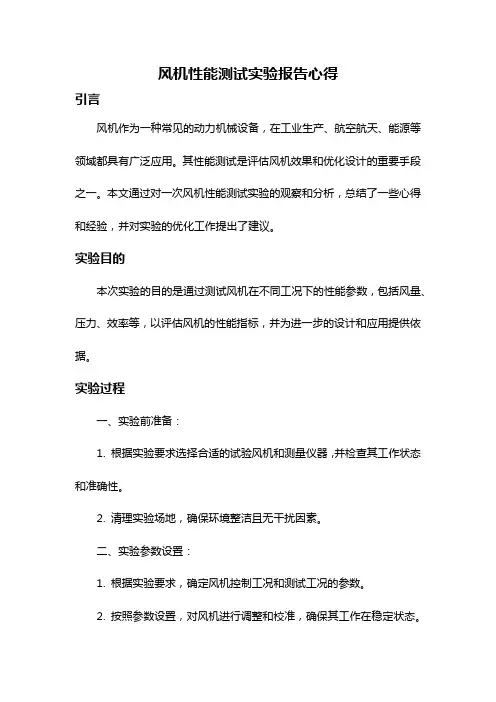

风机性能测试实验报告心得
风机性能测试实验报告心得引言风机作为一种常见的动力机械设备，在工业生产、航空航天、能源等领域都具有广泛应用。
其性能测试是评估风机效果和优化设计的重要手段之一。
本文通过对一次风机性能测试实验的观察和分析，总结了一些心得和经验，并对实验的优化工作提出了建议。
实验目的本次实验的目的是通过测试风机在不同工况下的性能参数，包括风量、压力、效率等，以评估风机的性能指标，并为进一步的设计和应用提供依据。
实验过程一、实验前准备：1. 根据实验要求选择合适的试验风机和测量仪器，并检查其工作状态和准确性。
2. 清理实验场地，确保环境整洁且无干扰因素。
二、实验参数设置：1. 根据实验要求，确定风机控制工况和测试工况的参数。
2. 按照参数设置，对风机进行调整和校准，确保其工作在稳定状态。
三、实验数据采集：1. 依次进行各项测试，记录风机运行过程中的相关数据，包括转速、电流、压力差等。
2. 采集数据时要保证准确性和一致性，可进行多次重复测试以确保结果的可靠性。
四、数据处理与分析：1. 对采集到的数据进行整理和筛选，筛除异常数据和干扰因素。
2. 运用统计分析方法，计算风机在不同工况下的性能参数，如风量、效率等。
3. 绘制图表，清晰展示实验结果，分析数据间的趋势和关系。
五、实验总结与讨论：1. 根据实验结果，总结风机性能的特点和规律。
2. 对实验中的问题和不足进行分析和讨论，提出改进意见和建议。
3. 结合实际应用需求，探讨风机性能优化的措施和方法。
实验心得通过本次风机性能测试实验，我深刻认识到了以下几点：一、仪器选择和校准的重要性：在实验前，选择合适的测量仪器对于保证数据准确性非常重要。
而仪器的准确性则需要经过校准和调试，确保其工作正常。
只有准确的仪器才能提供可靠的数据支持，避免测试结果的误差。
二、数据采集的仔细和耐心：实验中，数据采集需要仔细和耐心，尤其是对于风机参数的连续监测。
经常检查仪器状态、记录数据间隔、排除外界干扰等是保证数据质量的关键。
离心风机性能试验
离心风机性能试验一．试验目的风机性能试验的目的在于掌握离心式风机性能测试的方法，求得离心式风机在给定转速下标准进气状态时的空气动力性能，并给出其特性曲线，从而提供风机合理的工作范围。
二．实验内容采用计算机自动测试的方法获取离心式风机性能曲线。
三．试验装置和仪器图1 进出气联合试验装置简图系统由风机试验台、传感器、数据采集器、PC机和打印机组成。
风机进出口静压测量采用FG300 A 06 BIN M5智能压力变送器，动压测量采用FG700 DP 3 S J1 B M3智能差压变送器，输出为4～20mA电流信号。
电机功率测量采用三相交流有功功率变送器，输出为0～＋5V电压信号。
风机转速测量采用红外光电转速传感器，输出为脉冲信号。
数据采集器的任务是将传感器输出的电流、电压以及脉冲信号进行整形、滤波、放大，然后在8051单片机控制下进行A/D变换，所得的结果经RS232标准通讯接口传送给PC机，进行数据的分析、计算及显示，并可将计算结果存于硬盘或打印输出。
四．操作方法及实验步骤1．按规定要求连接传感器、数据采集器的电源线及信号线，然后开启电源。
2．在PC机上运行测试软件，从下拉式菜单上选择“数据采集”选项，此时屏幕显示风机的全压、静压、轴功率及效率坐标图，各坐标图上均有一红点，分别表示当前风机的全压、静压、轴功率及效率随流量的变化关系，当风机的工况改变时，红点亦会随之移动。
3．关闭风机出口节流锥，开启电机电源，缓慢开启节流锥，逐渐增大风机流量，同时观察计算机屏幕上四个坐标图中红点的位置，在需要采集数据的工况点，按“回车”键，此时屏幕上的红点变成白点，表示计算机已采集了该工况点处的数据。
按此方法，在0～最大流量范围内采集7～10个工况点的数据，数据采集工作即告结束。
4． 从计算机下拉式菜单上选择“特性曲线”选项，计算机立即将屏幕上全部的工况点拟合成特性曲线。
5． 通过打印机可打印出测试系统图，风机的全压、静压、轴功率及效率曲线，也可打印出原始的测试数据。
风机气动性能实验
风机气动性能实验一、实验目的1．了解离心通风机的工作原理；2．观察离心通风机的运转情况；3．测定离心通风机的性能曲线。
二、基本原理和实验装置借助于高速回转的叶轮，将机械能传递给气体，使气体获得动能、静压能及其总和全压能（又称为全压头），它们的符号分别为，，。
本实验装置采用进排气实验法，流程如图5－1所示。
风机5由吸入管4吸入空气，经排气管8排出，流量的测量由补偿式微压计或压力传感器测出压差值进行计算，压头由进口和出口管线上的压力传感器3和10分别测出其压差，然后进行计算，电动机7的转速由变频器进行调节，并由扭矩转速仪6测出。
电动机的输出功率由扭矩转速仪6测出的扭矩值和转速值计算得到。
1—YZD型（-1kPa）压力传感器； 2—集流器； 3—YZD型（-1kPa）压力传感器； 4—吸入管； 5—风机；6—JN338－30A扭矩转速仪； 7—电动机； 8—排气管； 9—调节阀； 10—YZD型（5kPa）压力传感器图5－1 实验装置三、实验步骤1. 实验前作好准备工作，检查补偿式压差计是否正常，电路接点有否松动，叶轮安装是否牢固，然后用手盘车，观察风机运转有无故障。
2. 确认排气管线调节阀处于全闭位置。
3. 记录大气压计、湿度计的读数。
4. 接通控制柜电源（控制柜面板示意见图5－2），按下启动按扭（两个绿色的按键同时按下）。
5. 打开计算机进入风机气动性能实验控制系统，点击“相关参数”页（出现图5－3的界面），在该界面中将列举的各个试验参数按要求填好（包括调整电动机转速的设定值至指定值），然后切换到“实验数据”页，点击“启动”键，启动风机开始作实验。
6. 调节调节阀，从全闭到全开分为若干档，得出不同流量。
在各档操作稳定后，记录转速、扭矩、补偿式微压计、进气管和排气管线上的压力传感器的数值（界面见图5－4），代入相应公式计算，得到风机的气动性能参数，同时“性能曲线”页（界面见图5－5），将把实验数据转换成风机性能曲线，可以点击“打印”将图表打印出来。
通风机性能试验
通风机性能试验通风机性能试验的目的，是为了求得通风机要给定转速下所产生的风量、压力、耗用功率及其效率间的相互关系。
这种试验须在机械动转试验合格后才能进行。
一、试验装置图附—1所示为国家标准(GBl236—76)所规定的一种通风机进气试验装置。
在通风机6的进风口连接一圆形风筒4。
风筒的直径应尽可能与通风机进口尺寸相同，其长度应不小于风简直径的六倍。
整个风筒可以分段连接，各接头处不漏风，内壁面应平整光滑，不得有凹凸不平现象。
附1通风机进气实验装置风筒的进口端做成锥形，称为锥形集流器，它能使气流比较平稳均匀地流入风筒。
集流器1的具体规格风图附—2，其内壁表面的光洁度不应低于▽5。
附2锥形集流器在流集器与风筒4之间固定有风栅节流器3，它由一孔眼较大的金属丝网制成。
另外再准备风块其直径比风简直径略小而孔眼规格不同的金属筛板或金属丝网，以便在测试时分层叠加于固定网栅上，调节进风量。
在风筒进口端和截面1处的风筒壁上，分别沿圆周均匀分布钻孔3～4个，孔径～3毫米。
贺孔应垂直于风壁，周转围要平整无毛刺。
每个贺孔上焊接一个内径为6~10毫米的短管，并用胶管互相连通，再分别接以压力计上，以测量风筒进口静压H静进和截面I处的静压H静1。
测量H静进的压力计最好要用斜管微压计，测量H静1则用一般U型压力计。
为了防止气流在风筒内发生扭转，在与通风机进口连接端的风筒内装有整流栅5，其结构尺寸如图附—3。
它是一“井”字形隔板，可用厚度为δ=0．012~0．015D 的钢板制成。
当厚度较大的，也可以用木板制成。
附3整流栅试验风筒的进口端应布置在室内，不受自然风力的干扰，在周围1．5D 距离内(自风筒中心算起)，不得有障碍物。
为了测量通风机耗有的功率，可采用专门的测功装置。
图附—4为利用扭矩法在电动机上测量其转子与定子机壳间的相对扭矩，以计算电动机出力的测功装置。
图中1为电动机(一般为4级)，由带轴承的支架2支承。
3为电动机轴，借联轴器与通风机轴连接。
轴流风机的性能测定
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载轴流风机的性能测定地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容目录摘要 (3)1 轴流式风机概述1.1轴流式风机的工作原理 (1)1.2轴流式风机的基本形式 (1)1.3轴流式风机的构造 (2)2通风机性能参数2.1空气动力性能曲线的基本参数 (4)2.2压力的测量 (6)2.3流量的测量 (8)2.4转速的测量 (8)2.5功率的测量 (9)3 通风机空气动力性能的实验室测定3.1轴流式风机空气动力性能的实验装置 (10)3.2轴流式风机的性能曲线分析 (10)4 通风机性能测试实验4.1轴流式风机的性能实验 (11)4.2离心式风机的性能实验 (16)5 通风机现场试验 (25)总结 (26)参考文献 (28)主要符号Q - - - - - - - - - - - - - - - - - - - - - - 通风机流量 ( m/s )P - - - - - - - - - - - - - - - - - - - - - - 全压 ( N/m)P- - - - - - - - - - - - - - - - - - - - - - 动压 ( N/m)P- - - - - - - - - - - - - - - - - - - - - - 静压 ( N/m)N- - - - - - - - - - - - - - - - - - - - - - 轴功率- - - - - - - - - - - - - - - - - - - - - - 全压效率- - - - - - - - - - - - - - - - - - - - - - 静压效率D - - - - - - - - - - - - - - - - - - - - - - 风管直径P- - - - - - - - - - - - - - - - - - - - - - 大气压力 ( P)A - - - - - - - - - - - - - - - - - - - - - - 风管面积 ( m)- - - - - - - - - - - - - - - - - - - - - - 空气温度 ( K )- - - - - - - - - - - - - - - - - - - - -空气密度 ( kg/m)轴流风机的性能测定摘要通风机是电厂中重要的辅机之一，其运行安全性和经济性尤为重要，通风机性能实验是保证通风机质量和获得通风机性能特性的一项重要工作。
风机风量测试方法
风机风量测试方法风机的风量测试是非常重要的，它可以帮助我们了解风机的性能、效率和正常运行状态。
在本文中，我们将介绍风机风量测试的方法和步骤。
直接法：1.测量风机进口和出口的面积：使用测量工具测量风机进口和出口的面积，确保准确无误。
2.确定测试点位置和数量：根据风管系统的结构和布局，选择测试点位置，确保测试点分布均匀且能够反映整个风机系统的风量情况。
3.安装风量测试仪器：在每个测试点上安装适当的风量测试仪器，如风速计、差压传感器等。
4.进行风量测试：启动风机，并记录不同测试点的风速和差压数据。
根据测得的风速和差压数据，计算得到每个测试点的风量。
5.计算总风量：将各个测试点的风量相加，得到整个风机系统的总风量。
间接法：1.测量风压：在风机进口和出口处分别安装差压传感器，测量进口和出口处的静压和总压。
2.计算差压：根据测得的进口和出口处的静压和总压，计算得到差压。
3.使用流量计算公式计算风量：根据差压和测得的进口和出口处的面积，使用流量计算公式计算得到风量。
4.进行多点测试：在不同位置设置多个测量点，重复上述步骤，根据测得的风量数据可以绘制出风量分布图。
无论是直接法还是间接法，都需要注意以下几点：-在测试过程中必须确保风机处于稳定工作状态，避免外界因素对测试结果的干扰。
-测量风速时，需要根据测试点位置来确定合适的风速计使用方式（如静测式或动测式）。
-差压传感器的选用要具有高精度和稳定性，以确保测试结果的准确性。
-在进行风速测量时，应该确保测量仪器的位置和方向是正确的，以避免因误差而导致测试结果的偏差。
-在测试结束后，需要对测试仪器进行校准，以确保下次测试的准确性。
总之，风机风量测试是确保风机正常运行和性能表现的重要手段。
通过选择合适的测试方法和正确的测试步骤，我们可以准确地测量和评估风机的风量，以便及时发现和解决潜在的问题，并保证风机系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机实验步骤：
1、检查管路上各测量仪器是否处于正常状态，确保风量调节阀处于全开或者全闭状态。
2、打开测量设备（大气压力测量，风管进口压力、温度、湿度测量，风机进口流量测量，风机进口、出口压力测量，风机出口流量，风管出口温度、湿度测量，扭矩仪，振动传感器，噪音传感器），点击数显仪表盘，打开风机的电机电源，开始实验。
3、输出控制的量(3点数据输出)
1）电机频率不变，点击风量调节阀，调节不同的阀门开度（计算机输出数据，调节阀门开度。
）
2）风量调节阀的开度不变，改变电机频率进行风量测量（计算机输出数据指令，调节电机频率。
）
4、数显仪表会显示实时测量的各个量（14点数据输入）
1）显示3个流量Q数据(m3/h)：（1、风管进口处流量—软件计算2、风机进口处流量 3、风机出口处流量）
2）显示3个压力P t数据（J/m3=N/m2）：（1、风管进口静压，2、风机进口压力3、风机出口压力）
3）显示1个大气压力，
4）显示进出口温度、湿度数据，
5）显示噪音值、振动值，
6）扭矩仪电机输出功率、风机转速。
5、等显示值稳定后记录各个仪表的数值。
6、至少测量五组以上不同阀门开度下的转速，电机功率，气体出口温度，风机出口静压；其中必须有阀门全开和全闭情况下的数值。
