电路设计和电阻测量
伏伏法、安安法、等效替代法、电桥法、半偏法测电阻的方法
伏伏法、安安法、等效替代法、电桥法、半偏法测电阻的方法1.引言电阻是电路中常见的元件之一，测量电阻是电子技术中非常重要的工作。
在实际的电路设计和故障排除过程中，我们经常需要准确地测量电阻值。
为了实现这一目的，人们通过不同方法发展出了多种测量电阻的技术。
本文将介绍伏伏法、安安法、等效替代法、电桥法、半偏法这五种常用的测电阻方法。
2.伏伏法伏伏法是一种简单直观的测量电阻的方法。
其原理是利用欧姆定律，结合电压和电流测量，求得电阻值。
具体步骤如下：1.将待测电阻与电源串联连接，并使电流通过待测电阻。
2.使用万用表测量电源的电压值，记为U。
3.测量通过待测电阻的电流值，记为I。
4.根据欧姆定律，电阻值R=U/I。
伏伏法的优点在于测量简单，仪器要求较低，适用于一般电阻测量。
3.安安法安安法是一种精确测量电阻的方法。
它利用了电压、电流的准确度要求高的特点。
其步骤如下：1.将待测电阻与电流源串联连接，并使电流通过待测电阻。
2.使用高精度电压表测量待测电阻两端的电压，记录为U。
3.使用高精度电流表测量通过待测电阻的电流，记录为I。
4.根据欧姆定律，电阻值R=U/I。
安安法要求使用高精度的电流表和电压表，对于电阻值要求较高的场合非常适用。
4.等效替代法等效替代法是一种通过电阻的串联和并联来测量待测电阻的方法。
其步骤如下：1.将待测电阻与已知电阻串联连接，并接入电流源。
2.通过测量与待测电阻并联的电阻总值和串联的电阻总值，以及已知电阻的值，求解待测电阻的值。
等效替代法在实际电路中常用于寻找故障电阻、测量阻值范围较大的电阻等情况。
5.电桥法电桥法是一种精度较高的测量电阻的方法，它利用了电阻在电桥平衡时，液晶面阻、测量电压与电流的关系。
具体步骤如下：1.组成合适的电桥电路，包括已知电阻、未知电阻、可调电阻和测量电阻的部分。
2.通过调节可调电阻，使得电桥平衡。
3.通过测量电桥中的测量电压和测量电流，以及已知电阻的值，求解未知电阻的值。
毫欧姆级电阻测量电路设计
毫欧姆级电阻测量电路设计1引言在飞机上，通常利用机体作为一根供电导线。
为了保证飞机的正常供电，要求从机头到机尾的机体电阻必须小于0.005欧姆，即5毫欧姆，才不至于影响飞机的正常供电。
以往对于特低电阻值的测量通常采用比较的方法，即手动调节电桥平衡，在精密电阻箱上得到读数，此方法既慢又不准确。
即使采用6位半的高精度数字表直接测量电阻，其电阻测量的分辨率也只能达到10毫欧姆。
这说明测量机体电阻是一个比较困难的超低阻值测量问题。
2系统设计与误差分析将测试线路及测试仪内部的线路电阻考虑在内时，电阻值的测量范围要达到100毫欧姆；为了准确测量出机体电阻，分辨率要达到0.1毫欧姆。
从理论上说采用24bit的A/D转换器，若输入量程为5V，则分辨率可达：LSB=5/(224-1)=0.29微伏即1mA电流流过1毫欧姆电阻产生的1微伏电压降也能测量出来。
但这省略了一个前提：被测量信号的信噪比必须非常高。
如果线路的噪声达到1mV，那么即使1A电流在1毫欧姆电阻上产生的1mV电压信号也检测不出来。
根据需要测量的电阻值范围和对被测量信号信噪比的要求，设计的系统原理结构如图1所示。
图1 测试系统原理图测试系统的误差分为量化误差Δd和模拟误差Δm两部分。
可表示为：Δd=A/D转换器的积分非线性误差INL+A/D转换器的微分非线性误差DNL+量化误差LSBΔm=被测量的电阻*比例误差系数+系统常数误差十随机误差上式中决定比例误差系数的主要因素是恒流源精度、各个环节的温漂和增益误差等。
决定系统常数误差的主要因素是系统内部线路、测试线路和各个环节的调零。
决定随机误差的主要因素是随机接触电阻、系统噪声和外部干扰。
3关键电路选型3.1低漂移大电流精密恒流源电路理论和元器件数据资料表明，以齐纳二极管为基准的精密电压参考源的性能优于以能带为基准的恒流源，因此采用高性能的精密电压参考源间接得到需要的精密相流源。
电路如图2所示。
图2 高精密低温漂恒流源电路REF102是10V精密电压参考源，精度为±0.0025V，温漂为2.5ppm/℃max，可满足本系统电阻测量的要求。
一种mω级电阻阻值的高精度测量电路的制作方法
一种mω级电阻阻值的高精度测量电路的制作方法要制作一种高精度测量mΩ 级电阻阻值的电路，需要考虑以下几个关键步骤和因素：1.材料准备： a. 选择高精度的电阻元件：选用具有稳定性和精确度较高的电阻元件，例如金属膜电阻、精密电阻或精确度较高的电阻箱。
b. 考虑温度系数：确保电阻元件的温度系数匹配应用要求，以防止温度对电阻值的影响。
2.电路设计： a. 电桥电路：使用电桥电路来测量电阻值。
常见的电桥配置有维尔斯顿电桥、韦恩电桥等，可以提供精确的电阻测量结果。
考虑使用数字电桥电路以提高测量的精确度。
b. 选择合适的放大器：使用高精度放大器来放大电桥的输出信号，确保信号质量和稳定性。
c. 抗噪声设计：对电路进行合适的抗干扰、抗噪声设计，以保证测量结果的准确性。
3.供电和参考： a. 稳定供电：提供稳定的电源供电，避免供电波动对测量结果的影响。
b. 参考电阻：使用已知精度较高的参考电阻进行电桥校准，以提高测量结果的准确性和可追溯性。
4.温度补偿： a. 温度传感器：在电路中加入温度传感器，实时测量环境温度。
可以将温度补偿算法应用于测量结果中，以消除温度变化对电阻值的影响。
5.精度校准和校准标准： a. 校准程序：为了确保准确性，进行精度校准程序。
选择合适的校准标准和参考电阻，定期校准电路。
6.环境控制： a. 电磁干扰：在电路设计中考虑屏蔽和抗电磁干扰的措施，以避免外部电磁干扰对测量结果的影响。
b.温度和湿度控制：维持稳定的温度和湿度环境，以减小环境因素对电阻测量的影响。
以上是制作高精度mΩ 级电阻阻值测量电路的一般步骤和考虑因素。
具体的电路设计和实施需要根据实际需求和可用的材料进行调整和优化，以确保所需的精度和测量准确性。
同时，严格按照安全操作规范来设计和实施电路，确保安全和可靠性。
电阻的测量(七种方法.
果安培表示数变化，则P 应接在——b——处，如果伏特表示 数显著变化，则P 应接在 a —处。
R
a
b
A
P
V
解：安培表示数变化显著，说明被测电阻较大，可跟伏特表
内阻相比。 因此采用内接法可以减小误差，P 应接在b 处。
4、关于滑动变阻器在闭合开关前p的位置
分压打到最小；限流打到最大值。
例1. 用内阻为3000Ω的电压表和内阻为10Ω的电流表
测电阻，在图甲、乙两种情况下，电压表的示数都是
60V，电流表的示数都是0.2A，则R1的测量值为
300
Ω，真实值是 290 Ω，R2的测量值为
300 Ω，真实值是 333 Ω。
据R＝U/I，测量值大于真实值
V
2. 电流表外接法： (1)使用条件: RX ＜＜ RV 时
A
Rx
(2)结论:
电流表外接法：电压为真实值，电流偏大 据R＝U/I，测量值小于真实值
二、伏安法测电阻的电路设计
1、基本原则： 减小测量的误差
要应多次测量；选择好内接和外接。
2、典型的电路：
V
V
A
RX
A
RX
描绘小灯泡的伏安特性曲线
1993年高考 描绘出一个“220V 60W”灯泡的U—I 图 象，肯定不符合实际的是下图中的 （ A C D ）
U
U
U
U
0
A
I 0
I
0
B
C
I 0
I
D
上图中，若将 I、U对调，则选 （ A B D ）
4.若测出一个热敏电阻的U-I图线，正确的应是上图中 的（ C ）
阻值测量的原理
阻值测量的原理阻值测量的原理基于欧姆定律，即电流通过一个导体的大小与导体两端的电压成正比。
阻值是电阻器的物理特性之一，用来衡量电阻的大小。
阻值测量的主要目的是确定电路中某段电路或元件的阻值，以便于进行正确的电路设计和故障排除。
阻值测量的原理有以下几个方面：1. 欧姆定律：根据欧姆定律，当一个导体上有电流流过时，导体两端产生的电压与电流大小成正比。
数学上可以表示为V = I * R，其中V代表电压，I代表电流，R代表阻值。
因此，测量阻值就是通过测量电流和电压的大小来计算出阻值。
2. 电压测量：在测量阻值时，需要使用电压表或万用表来测量电路中的电压。
电压表是一种能够准确测量电压大小的仪器，常用的有模拟式电压表和数字式电压表。
电压测量需要将电压表的两个测试笔分别连接到测量点的两端，通过量程切换选择合适的量程，即可读取到相应的电压值。
3. 电流测量：在测量阻值时，还需要使用电流表或万用表来测量电路中的电流。
电流表是一种能够准确测量电流大小的仪器，常用的有模拟式电流表和数字式电流表。
电流测量需要将电流表的两个测试笔用导线连接为串联电流路，然后与待测电路相连接，即可读取到相应的电流值。
4. 串联法测量：在实际测量电阻值时，常使用串联法，即将待测电阻与一个已知阻值的电阻器连接在一起，组成一个串联电路。
然后将电路接入电源，通过电流和电压测量，可以分别得到总电流和总电压。
根据欧姆定律可以得到电阻值的计算公式为R = V/I，其中V为总电压，I为总电流。
通过测量已知阻值的电阻器的电压和电流，可以计算出未知电阻的阻值。
5. 并联法测量：与串联法不同，使用并联法测量时，待测电阻与已知电阻并联在一起，组成一个电路。
同样，电路接入电源后，通过电流和电压测量可以得到总电流和总电压。
由于并联法中两个电阻的电压是相等的，根据欧姆定律可以得到电阻值的计算公式为1/R = 1/R1 + 1/R2，其中R1和R2分别为已知电阻和待测电阻的阻值。

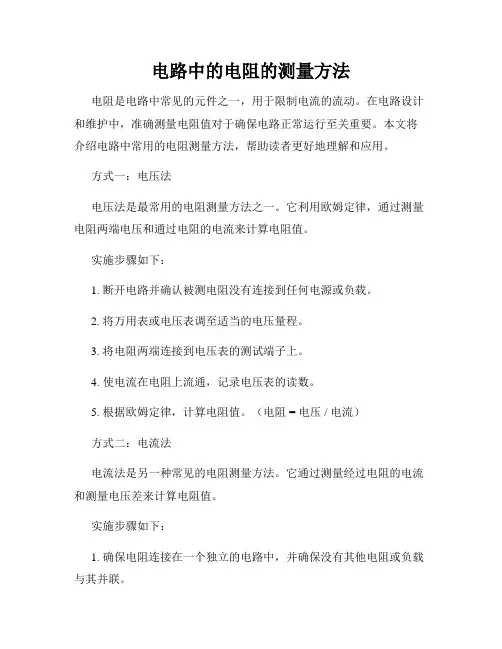

电路中的电阻的测量方法
电路中的电阻的测量方法电阻是电路中常见的元件之一，用于限制电流的流动。
在电路设计和维护中，准确测量电阻值对于确保电路正常运行至关重要。
本文将介绍电路中常用的电阻测量方法，帮助读者更好地理解和应用。
方式一：电压法电压法是最常用的电阻测量方法之一。
它利用欧姆定律，通过测量电阻两端电压和通过电阻的电流来计算电阻值。
实施步骤如下：1. 断开电路并确认被测电阻没有连接到任何电源或负载。
2. 将万用表或电压表调至适当的电压量程。
3. 将电阻两端连接到电压表的测试端子上。
4. 使电流在电阻上流通，记录电压表的读数。
5. 根据欧姆定律，计算电阻值。
（电阻 = 电压 / 电流）方式二：电流法电流法是另一种常见的电阻测量方法。
它通过测量经过电阻的电流和测量电压差来计算电阻值。
实施步骤如下：1. 确保电阻连接在一个独立的电路中，并确保没有其他电阻或负载与其并联。
2. 设置电流源并使电流通过电阻。
3. 使用电流表测量通过电阻的电流。
4. 使用电压表测量电阻两端的电压差。
5. 根据欧姆定律，计算电阻值。
（电阻 = 电压 / 电流）方式三：桥路法桥路法是一种精确测量电阻的方法，适用于测量高精度要求的场景。
常见的桥路法有维尔斯通桥、魏斯顿桥等。
以维尔斯通桥为例，实施步骤如下：1. 搭建维尔斯通桥电路，在桥臂中适当位置接入待测电阻。
2. 调节已知阻值和可变阻值，使桥路平衡。
3. 通过测量相应的电阻值和调节量，计算待测电阻的值。
桥路法的优点是可以消除电压源的不稳定因素和连接导线的电阻对测量结果的影响，提供更准确的测量。
方式四：伏安法伏安法是一种通过测量电阻两端的电压和通过电阻的电流来计算电阻值的方法，适用于测量小阻值或非线性电阻。
实施步骤如下：1. 断开电路并确认被测电阻没有连接到任何电源或负载。
2. 将电流表调至适当的电流量程。
3. 将电阻两端连接到电流表的测试端子上。
4. 使电压在电阻上产生变化，记录电流表的读数。
5. 根据欧姆定律，计算电阻值。
物理实验技术中的电阻测量与电路分析
物理实验技术中的电阻测量与电路分析在物理实验中，电阻测量是一项基础性的技术，而电路分析则是对电路中电流、电压等物理量的定性与定量研究。
本文将探讨电阻测量与电路分析的相关知识和实验技术。
一、电阻测量技术电阻是描述电路中物质阻碍电流通过的程度的物理量，它的单位是欧姆（Ω）。
在实验中，常用的电阻测量仪器有电阻箱和电桥。
电阻箱是一种精度较高的电阻测量仪器，能够提供较准确的电阻值。
它通常由多个可调的电阻组成，通过调节电阻箱上的开关，可以设置特定的电阻值。
实验中，我们可以将电阻箱与待测电阻并联连接，通过采用电阻箱的电阻值逐渐逼近待测电阻的阻值，从而测量出待测电阻的阻值。
电桥是另一种常用的电阻测量仪器，包括韦斯通电桥和莫斯特电桥等。
通过建立一个电桥平衡条件，可以很精确地测量待测电阻值。
韦斯通电桥是一种基本的电桥，它由一个感应式测量仪和三个电阻组成。
我们可以通过调节电阻值，使得电桥两个相对的电位差为零，从而确定待测电阻的阻值。
二、电路分析技术电路分析是对电路中电流、电压和功率等物理量进行定性和定量分析的工具和方法。
电路分析的主要目标是求解电路中各个分支的电流和各个元件的电压。
电路分析中常用的技术有基尔霍夫定律和欧姆定律。
基尔霍夫定律是电路分析中的基本法则之一，它根据电流守恒和电势守恒原理，将电路中各个节点的电流和各个回路的电压进行求解。
欧姆定律则是电路中电压、电流和电阻之间的基本关系，它表明电阻两端的电压与通过电阻的电流成正比，比例系数就是电阻的阻值。
在电路分析中，还常用到戴维南等效电路和电路的简化方法。
戴维南等效电路是一种将复杂电路简化为等效电源和等效电阻的方法，通过等效电源和等效电阻可以减少电路分析的复杂度。
同时，电路的简化方法也有助于更方便地求解电路中的电流和电压。
三、实验案例为了更好地理解电阻测量与电路分析的应用，我们来看一个实验案例。
假设我们需要测量一个未标定的电阻R，我们可以通过电阻箱与待测电阻并联连接，将电阻箱上的电阻值逐渐逼近待测电阻的阻值，通过电流表和电压表进行测量，并通过欧姆定律进行计算，即可得到待测电阻的阻值。
测量电阻方法
测量电阻方法
电阻是电路中常见的元件之一，它的作用是限制电流的流动，通过电阻可以实现电路中电流的调节和控制。
因此，测量电阻是电路测试中的重要内容之一。
在实际工程中，我们需要掌握准确、快速、可靠的测量电阻的方法，以确保电路的正常运行和维护。
首先，最常见的测量电阻的方法是使用万用表。
在使用万用表测量电阻时，需要将被测电阻与万用表的两个探针连接，然后读取万用表上显示的电阻数值。
需要注意的是，测量电阻时，被测电阻必须是断电状态，否则会影响测量结果的准确性。
在测量电阻时，要选择合适的量程，以确保测量结果的准确性。
另外，在使用万用表测量电阻时，还需要注意探针的接触是否良好，以免影响测量结果。
其次，还可以使用桥式测量法来测量电阻。
桥式测量法是一种精密测量电阻的方法，它通过比较被测电阻和已知电阻之间的电压差来计算被测电阻的数值。
桥式测量法通常用于对电阻进行精密测量，其测量精度高，适用于对电阻值要求较高的场合。
另外，还可以使用示波器来测量电阻。
示波器是一种用于显示
电压信号波形的仪器，通过示波器可以测量电路中的电压和电流信号。
在测量电阻时，可以将示波器连接到电路中，通过观察示波器
上显示的波形来判断电路中的电阻数值。
示波器测量电阻的方法简单、直观，适用于一些需要对电路中电阻进行快速测量的场合。
总之，测量电阻是电路测试中的重要内容，我们需要掌握多种
测量电阻的方法，以确保电路的正常运行和维护。
通过使用万用表、桥式测量法和示波器等工具，可以实现对电路中电阻的准确、快速、可靠的测量，为电路的调试和维护提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、要测定一个自感系数很大的线圈L的直流电阻， 实验室提供如下表的器材。
器材 待测线圈L 电流表A1 规格 阻值约为2Ω~3Ω，额定电流为2 量程为0.6A，内阻为2Ω
电流表A2
滑动变阻器R′ 定值电阻R 电压表V
量程为3A，内阻约为0.4Ω
阻值为0~10Ω
R1=8Ω 量程为2V
电动势为9V，内阻很小
四、实验：电路 设计和电阻测量
1
一、电路设计
总体思想：根据题意明确：要做什么？（实验目 的），根据什么来做？（实验原理），怎么做？ （根据已有器材如何设计电路） 1、测量电阻的基本原理：部分电路欧姆定律 2、基本思路：想办法设计电路测电阻两端的电 压U和通过电阻的电流I(伏安法测电阻) 3、基本过程：将电路分为“测量电路”、“控制 电路”和“电源”三部分，分开设计，然后合并。 4、仪器选择时遵循（1）安全性原则；（2）误差 尽可能小原则，（3）易操作原则。
例1、测一个阻值约为25 kΩ的电阻,备有下列器材: A.电流表（量程100μA,内阻约2 kΩ） B.电流表（量程700μA,内阻约300Ω） C.电压表（量程15 V,内阻约100 kΩ） D.电压表（量程50 V,内阻约500 kΩ） E.直流稳压电源（电动势15 V,允许最大电流1 A） F.滑动变阻器（最大电阻1 kΩ,额定功率1 W） G.电键、导线若干 （1）电流表应选 ,电压表应 选 . （2）画出测量Rx的原理图.
电池组E
（1）实验时，要求两个电表的调节范 围尽可能大， （2）为了提高实验精度，应该选择哪 些器材________________ （3）画出实验电路图 （4）求出电感线圈的电阻 RL=_______________（写出表达式）。
作业：
1、用伏安法测量某一电阻Rx阻值，现有实验器材 如下：待测电阻Rx（阻值约5 Ω，额定功率为1 W）；电流表A1（量程0—0.6 A，内阻约0.2 Ω）； 电流表A2（量程0—3 A，内阻约0.05 Ω）；电压 表V1（量程0—3 V，内阻约3 kΩ）；电压表V2 （量程0—15 V，内阻约15 kΩ）；滑动变阻器R0 （0—50 Ω），蓄电池（电动势为6 V）、开关、 导线. 为了较准确测量Rx阻值，电压表、电流表应选 ________，并画出实验电路图。
（2）根据设计的方案，在右图中的器材连成符合要 求的电路（有个别仪器可能不用） （3）若选测量数据中的一组来计算电流表A1的内阻 r1，则所用电流表A1的内阻r1表达式为r1 = ；式 中各符号的意义是 。
课堂目标检测
1、欲用伏安法测定一段阻值约为6Ω左右的金属导线的电阻， 要求测量结果尽量准确，现备有以下器材： A．电池组（3V，内阻1Ω） B．电流表（0～3A，内阻约0.0125Ω） C．电流表（0～0.6A，内阻约0.125Ω） D．电压表（0～3V，内阻约3kΩ） E．电压表（0～15V，内阻约15kΩ） F．滑动变阻器(0～20Ω，额定电流1A) G．滑动变阻器（0～2000Ω，额定电流0.3A） H．开关、导线 ⑴上述器材中应选用的是 （填写各器材的字母 代号）。 ⑵实验电路应采用电流表 接法（选填：“内”或“外”）。
b
P a
R
若电流表的示数变化较大，而电压表的示数变 化较小，则用内接法
口诀：安内伏外
三种特殊情况可消除系统误差：
V A R A R V
内接法误差来源于电流表的分压，外接法误差来源于电压 表的分流 1、若电流表内阻已知，采用内接法 2、若电压表内阻已知，采用外接法 3、若电流表和电压表内阻均已知，采用内、外接法均可
二、控制电路部分设计：滑动变阻器接法选择和滑动 变阻器选择
1.限流式
测量电路部分 Rx
图中变阻器串联在电路中 起限流作用
E
s A
P R B
待测电阻Rx的电压可调范围
待测电阻Rx的电流可调范围
Rx E~E Rx R
E E ~ Rx R Rx
限流式电路的特点: 1.电压不能从零开始调节,调节范围较小. 但电路结构较为简单. 2.电能损耗较小.
即
Rx RA RV
Rx RA R V
用内接法． 用外接法．
口诀：大 内高手
（2)、若不知待测电阻的大约值，电流表的内阻和电压表 的内阻，则用试接法
按图接好电路，让电压表的一根接线柱固定接 好，另一接线柱P先后与a、b处接触下。 若电压表的示数变化较大，而电流变的示数变 化较小，
则用外接法
V A
1.现在想用伏安法测电阻，若伏特表、 电流表、电阻的阻值（估计值）为以 下值，选择哪种接法？
（1）RV= 20000Ω RA=1Ω R=30Ω
电流表 外接法
（2）RV= 5000Ω RA=0.1 Ω R= 200Ω
15
电流表 内接法
2、如图所示电流表和电压表的读数分 别为10V和0.1A,电压表内阻为500Ω,那么待 测电阻R的测量值比真实值 小 ,测量值 为 100Ω ,真实值为 125Ω.
IA IR IV IR
<
A R
UV R测 IA
UR R真 IR
测量值偏小，适于测量小阻值电阻 .
说明：误差来表内接法 电压表示数 电流表示数
UV UR R A UR
IA IR
> A
V
UV R测 IA
UR R真 IR
c
A
R d
V
3、一个未知电阻,无法估计其电阻值, 某同学用伏安法测量此电阻,用如图(a)(b) 两种电路各测一次,用(a)图所测数据为 3.0V、3.0mA,用(b)图测得的数据是2.9V、 4.0mA,由此可知,用（a） 图测得Rx的误差较 小,测量值Rx= 1000Ω .
V A
Rx
V A
Rx
(a)
2、有一个阻值在100Ω~200Ω之间的未知电阻Rx，额定功率为 0.25W，现在用伏安法准确测量它的阻值，备有以下器材： A．量程0~50 mA、内阻约为20Ω电流表A1； B．量程0~3A、 内阻约为0.01Ω电流表A2； C．量程0~5V、内阻约为10KΩ的 电压表V1； D．量程0~15V、内阻约为20KΩ的电压表V2； E．0~20Ω、允许电流2A的变阻器R； F．电动势12 V 、内阻 为0.1Ω的直流电源E； G．导线若干、开关适量。 （1）实验中电压表应选__________。电流表应选_________。 （2）为在较大范围内多测量几次电压和电流值并减小误差，请 在虚方框中画出实验电路图，并用画线表示导线连接好实物图。
练习1、用伏安法测量某电阻Rx的阻值,现有实验 器材如下: A.待测电阻Rx：范围在5—8Ω，额定功率1W B.电流表A1：量程0—0.6A（内阻约0.2Ω） C.电流表A2：量程0—3A（内阻约0.05Ω） D.电压表V1：量程0—3V（内阻约3KΩ） E.电压表V2：量程0—15V（内阻约15KΩ） F.滑动变阻器R：0—100Ω G.蓄电池：电动势12V H.导线，电键. 为了较准确的测量，并保证器材安全，电流表 应选 ，电压表应选 ，并画出电路 图。
练习1、用伏安法测定一个阻值约1kΩ的电阻，要 求测量结果尽量准确． （1）下列器材中应选用的是＿＿＿＿＿＿．（用 字母代号表示） A．电池组（6V，内阻很小） B．电流表（0—100mA，内阻约10Ω） C．电流表（0—1mA，内阻约为100Ω） D．电压表（0—3V，内阻为1kΩ） E．电压表（0—6V，内阻约10kΩ） F．滑动变阻器（0—20Ω，1A） G．滑动变阻器（0—200Ω，0.3A） H．开关、导线，I.定值电阻R0=100Ω （2）画出实验电路图。
(b)
利用“伏安法”测导体的电阻仪器选择
器材种类 选取原则
唯一性器材
电源，导线，开关等
安全：电路电流不能超过其额定电流， 滑动变阻器 方便：电阻越小操作越方便。 安全：电路电流不能超过Ⓐ表量程，电 压不能超过Ⓥ表量程； 安培表、伏 特表的选择 精确：电路电流、电压尽可能指Ⓐ、 Ⓥ表满量程的1/2到2/3；
2.分压式 图中变阻器起分压作用
待测电阻Rx的电压可调范围
测量电路部分 Rx
P
A E R B s
0~ E
待测电阻Rx的电流可调范围
分压式电路的特点:
E 0~ Rx
1.电压可以从零开始调节到电源电动势,调节范 围较大. 但电路结构较为复杂. 2.电能损耗较大.
限流和分压式接法选择
限流式
Rx
分压式
Rx
例3、在“测定金属的电阻率”的实验中，用米尺测出金属 丝的长L，用螺旋测微器测出金属丝的直径d，金属丝的电 阻大约为5Ω，先用伏安法测出金属丝的电阻R，然后根据 电阻定律计算出该金属材料的电阻率。为此取来两节新的 干电池、电键和若干导线及下列器材： A．电压表0～3V，内阻10kΩ B．电压表0～15V，内阻50kΩ C．电流表0～0.6A，内阻0.05Ω D．电流表0～3A，内阻0.01Ω E．滑动变阻器，0～10Ω F．滑动变阻器，0～100Ω G.电源E，电动势3V， H.开关导线若干 （1）要求较准确地测出其阻值，电压表应选___________， 电流表应选_______，滑动变阻器应选____；（填序号） （2）画出实验电路图，并用所测数据字母写出该金属电阻 率____________
2、某同学为了测电流表A1的内阻精确值，有如下器 材： 电流表A1（量程300 mA，内阻约为5Ω)； 电流表A2 （量程600 mA，内阻约为1Ω) ； 电压表V（量程15 V，内阻约为3 kΩ) ； 定值电阻R0 (5Ω) ； 滑动变阻器R1(0～10Ω，额定电流为1 A)； 滑动变阻 器R2(0～250Ω，额定电流为0. 3 A) ； 电源E（电动势3 V，内阻较小）； 导线、开关若干。 (1)要求待测电流表 A1的示数从零开始变化，且多测 几组数据，尽可能的减少误差，从以上给定的器材中 选择恰当的器材．在如下图所示线框内画出测量用的 电路图，并在图中标出所用仪器的代号。
