设计文件深度标准
建设工程设计文件编制深度规定

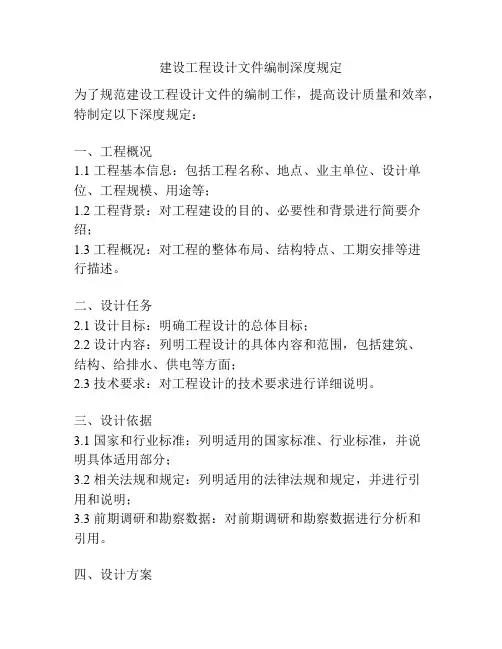

建设工程设计文件编制深度规定为了规范建设工程设计文件的编制工作，提高设计质量和效率，特制定以下深度规定：一、工程概况1.1 工程基本信息：包括工程名称、地点、业主单位、设计单位、工程规模、用途等；1.2 工程背景：对工程建设的目的、必要性和背景进行简要介绍；1.3 工程概况：对工程的整体布局、结构特点、工期安排等进行描述。
二、设计任务2.1 设计目标：明确工程设计的总体目标；2.2 设计内容：列明工程设计的具体内容和范围，包括建筑、结构、给排水、供电等方面；2.3 技术要求：对工程设计的技术要求进行详细说明。
三、设计依据3.1 国家和行业标准：列明适用的国家标准、行业标准，并说明具体适用部分；3.2 相关法规和规定：列明适用的法律法规和规定，并进行引用和说明；3.3 前期调研和勘察数据：对前期调研和勘察数据进行分析和引用。
四、设计方案4.1 方案选择：列举所有可能的设计方案，并进行比较、评估和选优；4.2 主要设计方案：详细描述被选中的主要设计方案，包括布置、结构形式、功能分区等；4.3 设计参数：对设计方案涉及的主要参数进行详细说明；4.4 节能设计：对节能设计的方法和措施进行详细描述；4.5 消防安全设计：对消防安全设计的要求和措施进行详细说明；4.6 环境保护设计：对环境保护设计的要求和措施进行详细说明。
五、施工图设计5.1 平面布置图：绘制工程的平面布置图，包括建筑物、道路、绿化等；5.2 剖面和立面图：绘制工程的剖面和立面图，包括建筑物的高度、结构等；5.3 细部图纸：绘制工程各部分的细部图纸，包括承重结构、装饰材料等；5.4 地基处理图：绘制地基处理图，包括土方开挖、填筑等；5.5 务工程图：绘制相应的给排水、供电、通风等工程图。
六、工程预算6.1 物料清单：编制工程所需的主要物料清单及规格、数量；6.2 劳务费用：按照工程进度和施工工艺，编制详细的劳务费用清单；6.3 设备费用：按照工程需要，编制详细的设备费用清单；6.4 工程总预算：根据物料、劳务、设备费用进行统计，得出工程的总预算。
建筑工程设计文件编制深度规定2024
建筑工程设计文件编制深度规定2024建筑工程设计文件编制深度规定2024首先，建筑工程设计文件应包括以下内容：方案设计、施工图设计、施工组织设计、施工图预算、施工设备材料清单及技术要求。
方案设计需要包括方案设想、方案选择和方案优化等；施工图设计需要从总平面图、立面图、剖面图、结构设计、给排水设计、电气设计等方面进行详细设计；施工组织设计需要根据实际情况对施工过程进行合理安排，为施工提供便利；施工图预算需要计算出工程的预算值，为工程的投资提供依据；施工设备材料清单及技术要求需要明确工程所需设备材料的种类、数量和技术要求。
其次，建筑工程设计文件的编制深度要根据具体工程的规模和复杂程度进行适当的调整。
大型工程和复杂工程的设计文件要求编制深度更大，详细程度更高。
例如，高层建筑、桥梁工程等需要编制详细的结构计算书、承载力计算书、地基处理方案等；而小型工程则可以简化设计文件的编制深度，但仍需要保证设计的合理性和安全性。
再次，建筑工程设计文件的编制深度要根据设计阶段的不同进行逐步深化。
设计分为初步设计、施工图设计和施工准备阶段。
初步设计需要明确工程的总体方案和基本要求，施工图设计需要对初步设计进行详细细化，施工准备阶段需要明确施工工艺和施工流程。
每个阶段的设计文件编制深度都需要符合相应的要求，在设计文件编制过程中逐步深化。
最后，建筑工程设计文件的编制深度需要与相关单位进行审查和批准。
相关单位包括设计单位、施工单位、监理单位等。
设计单位要经过审查和批准后，才能进行施工。
审查和批准过程中，相关单位会对设计文件的编制深度进行检查，确保符合国家和行业的技术标准和规范要求。
综上所述，建筑工程设计文件的编制深度规定了设计文件的内容、编制要求和审查批准程序。
在编制设计文件时，需要充分考虑工程的特点和实际需求，按照相关标准和规范进行深入细化。
只有做到这些，才能保证建筑工程的质量和安全。
对各阶段设计文件设计深度的要求
对各阶段设计文件设计深度的要求（一）总体要求设计文件的设计深度, 应符合中华人民共和国建设部颁发的《建筑工程设计文件编制深度的规定》以及建设单位编制的项目设计文件深度规定中对各阶段、各专业设计文件编制深度的要求。
（二）初步设计初步设计文件应包括设计总说明书和各专业的设计说明书、各专业设计图纸、主要设备和材料表、工程量清单及工程概算书。
（三）施工图设计施工图设计文件的深度要满足以下要求:（1）能据以编制施工图预算；（2）能据以安排材料、设备订货和非标准设备的制作；（3）能据以进行施工和安装；（4）能据以进行工程竣工验收。
（四）对设计质量的要求（1）设计应体现本项目的建设意图, 满足本项目的功能需求, 在控制投资的同时, 做到美观、适用、安全、经济, 并具备良好的环保特性, 取得良好的社会效益。
（2）设计范围和内容必须符合本设计任务书的规定。
（3）中标设计单位保证每次按合同规定的期限交付的设计文件是完整的、正确的、清晰的。
1.“完整”是指每次交付的设计文件是合同及附件中规定的全部设计文件。
2.“正确”是指每次交付的设计文件均符合本章第三条（一）项关于法律、法规、规范、标准的规定；本章第三条（二）、（三）项关于各阶段设计文件内容与设计深度的规定；同时保证设计输入的基础资料完整、正确, 中标设计单位法、计算方法与结果、技术参数的选用正确, 构造合理, 图面表达清楚、文字叙述准确, 各专业设计协调统一。
3.“清晰”是指每次交付的设计文件中的图样、线条、术语、符号、尺寸标准、文字说明等清楚准确。
（4）中标设计单位应根据上级主管部门及建设单位对设计文件的审核意见, 在原定设计范围内对设计进行必要的修改。
（5）当中标设计单位提交的设计文件, 不符合章第三条（二）、（三）项要求时, 中标设计单位应在收到建设单位通知5 天内, 将符合规定的设计文件交付建设单位。
（6）设计文件的计量单位均应采用国际标准计量单位。
设计文件中的坐标系统和高程系统: 坐标系统采用1980 西安坐标系, 高程系统采用1985 国家高程系统。
建筑工程设计文件编制深度规定
建筑工程设计文件编制深度规定

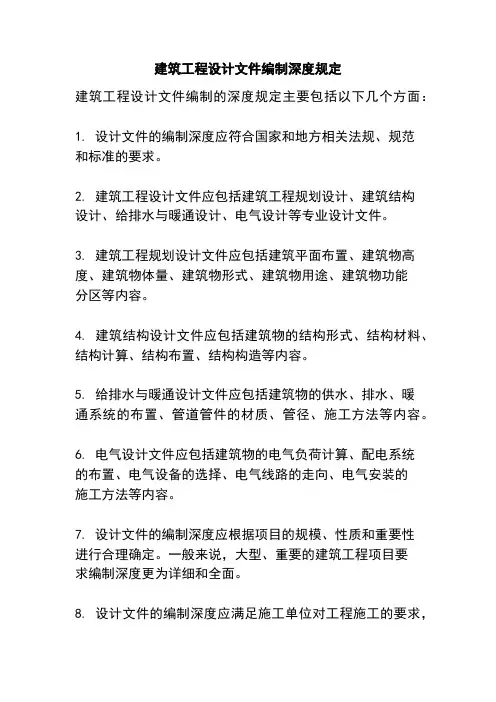

建筑工程设计文件编制的深度规定主要包括以下几个方面：
1. 设计文件的编制深度应符合国家和地方相关法规、规范
和标准的要求。
2. 建筑工程设计文件应包括建筑工程规划设计、建筑结构
设计、给排水与暖通设计、电气设计等专业设计文件。
3. 建筑工程规划设计文件应包括建筑平面布置、建筑物高度、建筑物体量、建筑物形式、建筑物用途、建筑物功能
分区等内容。
4. 建筑结构设计文件应包括建筑物的结构形式、结构材料、结构计算、结构布置、结构构造等内容。
5. 给排水与暖通设计文件应包括建筑物的供水、排水、暖
通系统的布置、管道管件的材质、管径、施工方法等内容。
6. 电气设计文件应包括建筑物的电气负荷计算、配电系统
的布置、电气设备的选择、电气线路的走向、电气安装的
施工方法等内容。
7. 设计文件的编制深度应根据项目的规模、性质和重要性
进行合理确定。
一般来说，大型、重要的建筑工程项目要
求编制深度更为详细和全面。
8. 设计文件的编制深度应满足施工单位对工程施工的要求，
包括施工图纸、施工工艺、施工方法、施工工序等内容。
总之，建筑工程设计文件的编制深度应根据国家和地方相关法规、规范和标准的要求，结合项目的规模、性质和重要性进行合理确定，以满足施工单位对工程施工的要求。
建筑工程设计文件编制深度规定总则
建筑工程设计文件编制深度规定总则建筑工程设计文件编制深度规定总则一、总则1. 建筑工程设计文件编制深度规定总则（以下简称本规定）以建筑设计文件编制为核心，确立了建筑工程设计文件中各级文件深度的标准，为建筑设计文件编制提供指导。
2. 本规定适用于我国建筑工程设计文件编制，是建筑工程设计文件编制深度规划的基础性文件。
本规定中的深度规划原则，坚持以深度规划为基本原则，结合实际需求，在尊重设计创新、注重方案优化、提高设计品质、提升设计水平的基础上进行制定。
3. 本规定同时适用于国有及非国有单位的建筑设计工作及其他涉及到建筑工程设计的工作。
4. 本规定的适用范围和具体要求应根据工程的性质和规模、投资额、施工条件、职业卫生和安全等有关规定加以具体规定。
二、编制深度和文件级别1. 在建筑工程设计文件中，分为总体设计、概念设计、初步设计、施工图设计和竣工图（总图）、施工图等大类。
2. 根据各设计阶段对设计的要求，编制出不同级别的设计文件，分别是：总体规划报告、概念设计方案、初步设计方案、施工图设计文件、竣工图、施工图等设计文件。
3. 对于综合性工程和其它特殊工程应根据工程性质、规模和工程特点等因素，进行特殊的设计文件分级规定。
4. 编制深度是指设计文件中包含的深度，不同设计阶段的设计文件中包含的内容和深度是不同的，但是按照本规定的原则，不同设计阶段的设计文件所包含的基本要素和设计思路是相同的。
三、编制深度规划原则1. 总体深度规划：总体设计文件应该突出主题，将建筑工程的全部设计要素呈现，强调整合、协同，实现科学规划。
2. 概念深度规划：概念设计文件应该表现建筑工程设计的重点和难点，突出设计的创新性和野心，表现出建筑风格和特色。
3. 初步深度规划：初步设计方案应该塑造出基本的建筑形态、布局，注重功能实际，强调合理性、布局性和经济性。
4. 施工图深度规划：施工图设计文件应该突出表现施工图、制图标准和技术交底及其他需要表示的要素。
建筑工程设计文件编制深度规定 (2)
建筑工程设计文件编制深度规定1. 背景和目的建筑工程设计文件是建筑项目进行设计和施工的基础，其编制深度直接关系到项目的质量和进展。
为了规范建筑工程设计文件的编制要求，提高设计文件的可靠性和可操作性，本文将对建筑工程设计文件的编制深度进行详细规定。
2. 文件类型建筑工程设计文件包括但不限于以下类型： - 方案设计文件 - 施工图设计文件 - 设计变更文件 - 技术交底文件 - 设计说明文件 - 工程量清单文件 - 专业构造图文件3. 文件编制要求3.1 方案设计文件方案设计文件应包括建筑总体方案、结构设计方案、机电设计方案等内容。
具体要求如下： - 建筑总体方案: 提供建筑布局图、平面图、立面图和剖面图，清晰呈现建筑的基本形态和空间布局。
- 结构设计方案: 提供结构整体布置原则、主体结构的平面布置和立面配置图，详细描述结构设计的基本要求和参数。
- 机电设计方案: 提供机电系统的总体布置图、设备选型和配置图，说明机电系统的配套要求和技术参数。
3.2 施工图设计文件施工图设计文件是基于方案设计文件的详细细化，并提供了具体的施工标准和规范。
具体要求如下： - 建筑施工图: 提供建筑平面图、立面图和剖面图，标明墙体、结构、门窗、设备等具体尺寸和构造要求。
- 结构施工图: 提供结构平面图、立面图和剖面图，标明结构构件的位置、型号、材料、尺寸和施工工艺等细节。
- 机电施工图: 提供机电系统的平面布置图、配管、设备安装、电气接线等细节图，确保施工过程的顺利进行。
3.3 设计变更文件设计变更文件是对原始设计文件进行修改和优化的记录。
具体要求如下： - 清晰明确: 对设计变更的原因和内容进行详细说明，确保施工方能准确理解并按照变更后的设计进行施工。
- 图纸修改: 根据设计变更的内容，对相关图纸进行修改，标注变更部分，并提供详细的说明和理由。
3.4 技术交底文件技术交底文件是将设计方案和施工图纸进行解读和说明，确保施工方理解并按照设计要求进行施工。
(建筑工程设计)建筑工程设计文件编制深度规定
建筑工程设计文件编制深度规定1 总则1.0.1 为加强对建筑工程设计文件编制工作的管理，保证各阶段设计文件的质量和完整性，特制定本规定。
1.0.2 本规定适用于民用建筑工程设计；对于一般工业建筑（房屋部分）工程设计，设计文件编制深度除应满足本规定适用的要求外，尚应符合有关行业标准的规定。
注：工业项目设计文件的编制应根据工程性质执行有关行业标准的规定。
1.0.3 民用建筑工程一般应分为方案设计、初步设计和施工图设计三个阶段；对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。
1.0.4 各阶段设计文件编制深度应按以下原则进行（具体应执行第2、3、4章条款）：1 方案设计文件，应满足编制初步设计文件的需要；注：对于投标方案，设计文件深度应满足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款。
2 初步设计文件，应满足编制施工图设计文件的需要。
3 施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。
对于将项目分别发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应当满足各承包或分包单位设计的需要。
1.0.5 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明被应用图集的名称。
重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。
1.0.6 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。
1.0.7 本规定对设计文件编制深度的要求具有通用性。
对于具体的工程项目设计，执行本规定时应根据项目的内容和设计范围对本规定的条文进行合理的取舍。
1.0.8 本规定不作为各专业设计分工的依据。
本规定某一专业的某项设计内容可由其他专业承担设计，但设计文件的深度应符合本规定要求。
建筑工程设计文件编制深度规定
建筑工程设计文件编制深度规定一、引言建筑工程设计文件编制是建筑工程项目实施的重要环节，对于确保工程质量和工程安全至关重要。
本规定旨在明确建筑工程设计文件编制的深度要求，提高设计文件的编制质量，确保设计文件的科学性、完整性和可行性。
二、设计文件编制深度要求2.1 规范依据建筑工程设计文件的编制应符合相关法律法规和国家标准的规定，特别是《建筑工程设计文件编制规程》（GB 50009）等。
2.2 设计文件的结构和内容设计文件应按照统一的结构和内容编制，以确保设计文件的完整性和可读性。
设计文件应包括但不限于以下内容：1.工程概况：对工程的位置、规模、用途等进行描述，包括工程的背景和目的。
2.技术经济分析：对工程技术经济性进行分析评价，包括成本估算、投资回收期等内容。
3.建筑设计：包括建筑的总体布局、建筑形式、建筑材料、建筑构造等。
4.地基与基础设计：包括土壤工程资料、地基基础类型、基础设计参数等。
5.结构设计：包括结构形式、结构材料、结构荷载分析等。
6.给排水与供暖设计：包括给水排水、供暖通风与空调、消防系统等。
7.电气与智能化设计：包括电源系统、照明系统、电力设备等。
8.施工图设计：包括建筑平面布置图、立面图、剖面图等。
9.施工组织设计：包括施工方法、施工部署、安全预防措施等。
10.建筑材料与构配件清单：包括建筑材料的品种、规格、数量等。
2.3 设计文件编制的质量要求设计文件的编制应具备以下质量要求，以保证设计文件的科学性和可行性：1.准确性：设计文件应准确表达设计意图，确保设计的可行性。
2.完整性：设计文件应完整反映建筑工程的所有技术要求。
3.专业性：设计文件应符合相关专业标准和要求，确保设计文件的科学性。
4.适用性：设计文件应符合建筑工程实际情况，满足工程的实际使用需求。
5.统一性：设计文件应按照统一的标准和规范进行编制，确保设计文件的规范一致性。
6.可读性：设计文件应清晰易读，便于工程人员理解和实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
概念方案设计方案设计
1场地位置区域图表示建设基地在城市中的位置。
非城市区域的建设项目标出与城市的方位及周边重要的标志物。
根据实
际情况需要，可以按城市或地区、局部区域、建设基地及周边等多个不同比例的范围逐级表示。
宜以卫同左
2场地现状地形图可以单独表示也可以在总平面图上与新设计内容合并表达，但表达方
式应避免造成对新设计内容辨识的不便。
可辅以卫星照片或现场踏勘
同左
3总平面根据甲方提供的条件依据对于规划报审用图应按政府规划主管
部门规定的比例及要求绘制；
比例 1:500,1:1000
保留的地形和建筑物同左；建筑基地范围、道路红线、建筑控制线、绿化控制线、文物保护控制线；同左；
建筑基地范围宜以各角点坐标表示建筑基地周边原有及规划道路和主
要建筑物的位置、名称、层数，表示出与防火、日照等相关影响因素的必要信息同左建筑基地内建筑物的位置、尺寸及
间距、名称或编号、层数；与基地
周边建筑的间距
一般应采用首层平面轮廓表示建筑物
的位置、定位尺寸，如采用屋顶平面
图也应同时用虚线表示出首层轮廓位
置。
人防、地下建筑（构筑物）等隐
蔽工程的范围用虚线或色块填充等易于区别的线型图例形式表示应表示出与基地周边建筑的间距
道路、广场、停车场道路、广场、停车场，主要道路宽度
建筑基地内外主要控制标高建筑基地内外主要控制标高（绝对标
高），建筑室内外主要相对标高及与
绝对标高的关系。
做出总平面竖向设
基地出入口、建筑主要出入口及名称同左指北针或风玫瑰图同左
主要经济技术指标
各地规划部门的其他特殊要求
4总平面功能分区图表示基本的功能分区以及分期建设情况同左
5交通分析图1） 人行、车行等各类交通流线及与各主要出入口、车库出入口的关系；
各类交通流线及与各主要人流、货物
运输出入口、地下车库、及自行车出
入口的关系2） 停车场位置，当需要时表示车
位数量
停车场位置、车位数量及编号
3） 工程简单时本图可与总平面图合并
同左6环境景观分析图表达景观形态、视线、或色彩设计
理念及与城市的关系
绿化、景观及休闲设施的布置示意
绿地范围与面积标注
绿化指标统计及计算原则
7日照分析图以天正或斯维尔等软件绘制符合当
地规定的日照分析图并明确分析日
照结果，以确保日照条件符合国家
同左，公共建筑宜根据需要分析日照
影响，确保产品品质及环境效果
总图系列建筑设计图纸
概念方案设计方案设计
地上各层平面图1)轴线的开间进深尺寸和总尺寸、
柱网和承重墙、分隔墙位置；
同左
绘出主要结构和建筑构配件的位置
2) 注明房间或功能区域的名称；同左
3)在首层平面绘制出指北针，剖切
线；标注室内、外地面设计相对标
高；
同左；
首层绘制剖切线及编号；
标出各楼层地面相对标高
4) 绘出主要门窗位置；同左
5) 平面图宜按功能分区填色；平面图宜列出各层建筑面积
6)居住建筑应绘制户型平面图；商
业建筑宜根据需要绘制重要区域室
内布置（如中庭、门厅等）
同左；
商业建筑应计算各层平面疏散宽
度；
大型公共建筑宜绘制消防分区及人
地下室平面图
在总平面图绘出地下室及车库范
围，估算地下室总面积；
宜布置停车库停车位、行车线路，
测算停车指标经济性；
绘制地下室各层平面图，标出各层
建筑面积及相对标高；
应布置停车库停车位，统计地下停
车位数量，绘出行车线路，宜达到
合理经济的停车指标要求；
如含有人防工程需估算人防工程
量，并根据需要明确人防区域位
置，估算人防停车位数量；
根据各地规定计算本项目人防工程
量，初步确定人防地下室范围及人
防停车位数量；
地下含有除停车库及人防（如商
业）等其他使用功能，需按相应规
范标准计算安全疏散距离及疏散宽
立面图代表性立面或按甲方任务书要求提
供建筑立面图
绘制建筑各方向立面图（少量不重
要里面除外）
2 1
宜选用立面渲染图表达
立面外轮廓及主要结构和建筑部件的可见部分
宜表示总高度尺寸、各楼层标高、
室内外地坪标高
总高度尺寸、各楼层层高、室内外
地坪、各层及屋顶檐口或女儿墙顶
标高、屋面突出物标高；
可为展开立面，根据项目需要可增加局部立面、剖立面；剖面图选择绘制主要剖面，剖切位置应选
在室内外空间比较复杂的部位和充分表达设计意图
同左剖到和看到的主要空间及楼层，可为辅助设计软件生成的剖面示意图剖到和看到的各部分内容，包括主要结构和建筑构造部件
宜表示总高度尺寸、各楼层标高、
室内外地坪标高
总高度尺寸、各楼层尺寸、室内外
地坪、各层以及屋顶檐口或女儿墙
地管标高、屋面突出物标高
5防火分区平面图无无
详图系列
平面详图无无外墙详图
无
无重点节点构造详图无无7泛光效果示意图无
重点空间
6
4
3
扩初设计
承重结构的轴线、轴线编号、尺寸及总尺寸；
轴线间尺寸与定位（当建筑为弧形时应标明角度和指定位置的弧长）、建筑外包总长、外包尺寸与轴线的关系
同左；
当围护结构为幕墙时，应标明幕墙与主体结构的定位关系；
同左；
同左；
当用地紧张、建筑贴邻建筑红线建造时，应在首层绘出建筑红线绘出非承重墙、门窗、幕墙、天窗、楼梯、电梯、自动扶梯、中庭、夹层、平台、阳台、雨篷、台阶、坡道等的位置
应列出各层建筑面积；
注明个房间（空间)的名称
表示出主要建筑设备的位置，如水池、卫生器具等于设备专业有关的设备的位置；
绘出有特殊要求的主要厅、室的室内布置（如标准客房、公寓标准间、公共厨房）；也可以另在平面详图中表示
列出各类建筑设计规范要求计算的技术经济指标（也可在附表中列出）
对于紧邻的原有建筑或合作设计平面的，应绘出其局部的平面图
绘制各方面立面图
需表示建筑端部或转折及重要部位的轴线及编号
同左
同左
同左
主要立面面层材料名称
当有组合平面时，应绘制组合立
面图，表达深度可适当简化
同左
同左
同左
用合适的图例表示建筑平面或空
间的防火分区和防火分区分隔位
置的面积，各分区应编号，宜单
独成图；当平面分区简单时，也
可在平面图中附以小比例的示意
图表达。
如为一个防火分区，可
不另注防火分区面积；
需表示：
内外墙体的厚度，外沿部分主要
外装饰材料及构造厚度；
门窗与幕墙的材质、颜色、开启
方式；
根据材料特性，划分合理的外墙
材料分格；
重点空间的吊顶及台阶、坡道材
料；
绘出有特殊要求的主要厅、室的室内布置（如
标准客房、公寓标准间、公共厨房）；也可以
另在平面详图中表示
选择有代表性部位绘制典型外墙
详图，深度详见外墙详图标准图
对于立面造型、节能环保等设计
起到关键作用的典型节点详图
并在相应图纸上标明电气专业预
留条件的位置。
