附件1-5-1:《建筑设计图纸编制深度统一要求》设计单位的图纸深度应满足建设部颁布的《建筑工程设计文件编制深度规定》(2008年版)及各地方政府部门的相关报批规定,同时还应满足以下要求。
如有涉及赠送面积和二次改造的内容应分别出报批版和实际使用版两版图纸。
我司将对设计单位提交的设计文件进行审核,并依此执行设计合同中的相关奖惩条款。
第一条建筑专业图纸编制深度要求一、投标概念设计1.应满足国家和地方相关规范要求,满足上述规划设计条件要求2.应满足附件1《建筑设计任务书》第四条对设计成果的要求3.应满足附件1-2《建筑方案设计要求明细表》对设计内容的要求二、方案设计1.设计说明及经济技术指标{包含方案说明、规划设计指标(应有分项、分栋、分层面积)、户型配比、赠送面积等指标)}2.分期开发示意图(应明确报批图纸所属分期范围、表达总体和分期的主要指标)(提示:若有分期时提供)3.彩色和cad总平图(应表达相关设计尺寸、功能布局和总图指标和管理范围线等)4.首层平面的总平布置图(应表达道路出入口位置及防砸范围、大堂位置、消防登高场地等)5.各层平面在总平面的布置图(仅低层别墅类项目提供)6.分析图6.1 地块及功能分区分布图6.2业态分布图6.3户型分布图6.4日照分析图(应以当地政府认可的日照软件进行分析,且包含对周边建筑的影响)6.5交通分析图(应表达人车流线和各管理口的实际用途与日常开闭情况)6.6消防分析图(应表达消防流线、消防登高面、消防登高场地位置等)6.7竖向分析图(应表达竖向标高及场地剖面)6.8景观及视线分析图7.各地下层剖面图、平面图{地下层平面图应表达车位及车道布置、各单体地下门厅布置、采光井布置、楼梯出入口方式、人防及防火分区示意、各重要设备用房位置、指标说明(含按当地规范折减后的车均面积)等},平面的结构布置应经过结构专业试算。
8.车库流线分析图(应表达人、车行的主次流线分析,车道车位尺寸、管理口位置、销控车位布置等)9.首层大堂专项图纸,包括:实际使用时的首层大堂平面图(应表达家俱布置、信报间位置、主要通道毛坯完成面净宽、大堂与入口门廊的的关系及与入口残疾人坡道的关系);首层大堂剖面图(应表达大厅部分、电梯厅部分及不利部位);首层大堂外立面效果图(有单元拼接的,应将拼接单元整体表达)10.单体平面图,包含:首层到屋顶的各层平面布局与尺寸、家具示意、消火栓、强弱电箱、垃圾收集点、室内外空调布置、户型面积表等,平面的结构布置应经过结构专业试算)。
建筑工程设计文件编制深度规定版

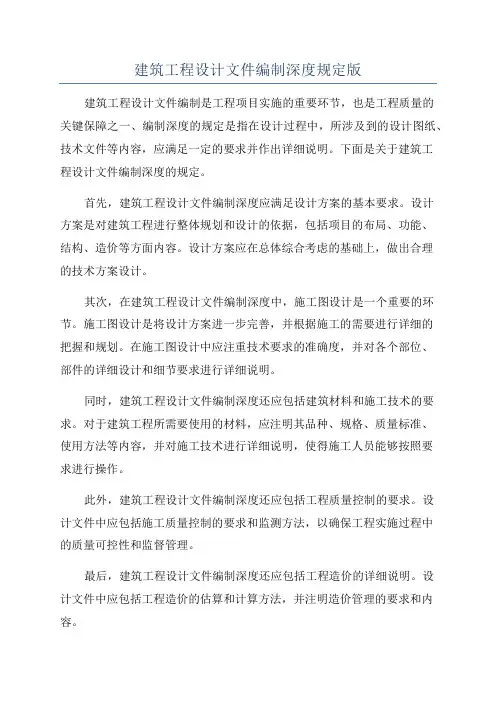

建筑工程设计文件编制深度规定版建筑工程设计文件编制是工程项目实施的重要环节,也是工程质量的关键保障之一、编制深度的规定是指在设计过程中,所涉及到的设计图纸、技术文件等内容,应满足一定的要求并作出详细说明。
下面是关于建筑工程设计文件编制深度的规定。
首先,建筑工程设计文件编制深度应满足设计方案的基本要求。
设计方案是对建筑工程进行整体规划和设计的依据,包括项目的布局、功能、结构、造价等方面内容。
设计方案应在总体综合考虑的基础上,做出合理的技术方案设计。
其次,在建筑工程设计文件编制深度中,施工图设计是一个重要的环节。
施工图设计是将设计方案进一步完善,并根据施工的需要进行详细的把握和规划。
在施工图设计中应注重技术要求的准确度,并对各个部位、部件的详细设计和细节要求进行详细说明。
同时,建筑工程设计文件编制深度还应包括建筑材料和施工技术的要求。
对于建筑工程所需要使用的材料,应注明其品种、规格、质量标准、使用方法等内容,并对施工技术进行详细说明,使得施工人员能够按照要求进行操作。
此外,建筑工程设计文件编制深度还应包括工程质量控制的要求。
设计文件中应包括施工质量控制的要求和监测方法,以确保工程实施过程中的质量可控性和监督管理。
最后,建筑工程设计文件编制深度还应包括工程造价的详细说明。
设计文件中应包括工程造价的估算和计算方法,并注明造价管理的要求和内容。
总之,建筑工程设计文件编制深度规定版应满足设计方案的基本要求,并对施工图设计、建筑材料和施工技术要求、工程质量控制和工程造价进行详细的说明。
通过规定深度,可以确保工程实施过程中的可控性和质量要求的满足。
修建性详细规划设计深度编制要求

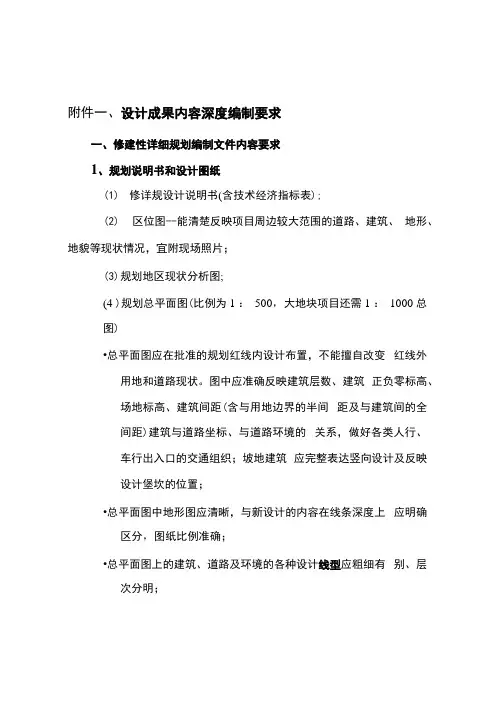

附件一、设计成果内容深度编制要求一、修建性详细规划编制文件内容要求1、规划说明书和设计图纸(1)修详规设计说明书(含技术经济指标表);(2)区位图--能清楚反映项目周边较大范围的道路、建筑、地形、地貌等现状情况,宜附现场照片;(3)规划地区现状分析图;(4 )规划总平面图(比例为1 :500,大地块项目还需1 :1000 总图)•总平面图应在批准的规划红线内设计布置,不能擅自改变红线外用地和道路现状。
图中应准确反映建筑层数、建筑正负零标高、场地标高、建筑间距(含与用地边界的半间距及与建筑间的全间距)建筑与道路坐标、与道路环境的关系,做好各类人行、车行出入口的交通组织;坡地建筑应完整表达竖向设计及反映设计堡坎的位置;•总平面图中地形图应清晰,与新设计的内容在线条深度上应明确区分,图纸比例准确;•总平面图上的建筑、道路及环境的各种设计线型应粗细有别、层次分明;•地块内须保留的建筑应注明,其规模应计入项目总规模;•总平面图须与平、立、剖面图相吻合;•符合修建性详细规划现状的综合技术经济指标表(指标数据应真实、准确,指标表应符合我局要求的格式);•设计单位资质应符合有关要求并盖章签字齐全;•电子文档与纸质文件内容一致。
(4 )竖向规划图--场地设计应与周边规划道路相衔接,并结合现状高差合理确定建筑正负零标高,避免深挖高切;(5)道路交通规划图--用地内的设计道路应与周边城市道路合理连接,车行道路开口的数量与位置应符合道路设计规范,车道变坡线不应超越道路红线;(6 )绿地系统规划图--有公共绿地的应在总图上标明其面积与位置,建(构)筑物不得侵占公共绿地,同时还应符合园林部门的有关规定;(7)综合管网规划图--用地内综合管网不得超越城市道路红线,污水处理装置(生化池)不得占用公共绿地其与建筑的间距应满足有关规范要求,建(构)筑物不得占压各类管网保护范围,需改线的应在审查时提交有关部门的相应意见;(8 )反映规划设计意图的透视图或建筑模型、相关主要建筑的典型平、立、剖面图。
建筑工程设计文件编制深度规定(条文说明)

《建筑工程设计文件编制深度规定》条文说明1总则1.0.2本规定的适用范围根据“建设部令第160号”《建设工程勘察设计资质管理规定》和“建市(2007)86号”《工程建设设计资质标准》中规定的建筑行业(建筑工程)设计资质的允许承接业务范围确定,包括“建设部令第160号”第三十八条和“建市(2007)86号”附件3-21-1中规定的除景观设计、室内外环境设计及建筑装饰设计以外的所有内容。
1.03K用建筑工程的方案设计文件用于办理工程建设的有关手续,施工图设计文件用于施工,都是必不可少的。
彳后设计文件用于审批(包括政府主管部门和/或建设单位对初步设计文件的审批);若无审批需求,初步设计文件也无出图的必要。
因此,对于无审批需求的建筑工程,经有关主管部门同意,并且合同中有不做初步设计的约定,可在方案设计审批后直接进入施工图设计。
在此情况下方案设计文件的深度满足第2章的要求即可。
1.0.4-3将项目分别发包给几个设计单位或实施设计分包,通常包括建筑主体由一个单位设计,而幕墙、室内装修、局部钢结构构件、某项设备系统等内容由其他单位承担设计的情况。
在这种情况下,一方的施工图设计文件将成为另一方施工图设计的依据,且各方的设计文件可能存在相互关联之处。
作为设计依据,相关内容的设计文件编制深度应满足有关承包方或分包方的需要。
1.0.8所谓“合理的取舍”,是指当设计合同规定的设计内容或设计范围少于本规定对于设计深度要求的内容时,可不执行本规定的相关条款。
例如,某工程施工图设计合同规定的设计内容或范围不包括采暖通风与空气调节设计、热能动力设计和预算编制时,该工程设计可不执行本规定第4.7节、4.8节和第4.9节的所有条款;合同规定的设计内容或设计范围所涉及的本规定条款,只能取不能舍。
1.0.9对于某些设计内容,如空调循环冷却水系统、柴油发电机等,不同的设计单位可能由不同的专业承担设计。
对此本规定不作限制。
有的设计单位多个专业由一人完成,各专业设计内容在一张图上表示,给行业管理、审图、造价、施工等造成不便,所以要求按国家有关专业分工的规定各专业分别出图。
2024版建筑工程设计文件编制深度规定

2024版建筑工程设计文件编制深度规定2024年版建筑工程设计文件编制深度规定是指根据国家有关规定和标准,对建筑工程设计文件的编制内容、要求及深度进行规范及明确。
其目的是确保建筑工程设计文件的质量和准确性,促进建筑工程设计的科学性、规范性和系统性,从而保障建筑工程的施工质量和工程安全。
下面将从设计文件的主要内容和深度规定两个方面进行详细阐述。
首先,建筑工程设计文件的主要内容包括建筑规划方案、建筑设计方案、施工图纸及技术说明、预算文件、招标文件、勘察报告等。
其中,建筑规划方案主要包括用地条件、设计原则、总平面布置等。
建筑设计方案则包括建筑物各部分的结构、布置和尺度等。
施工图纸及技术说明应包含建筑物主要结构、设备、管线系统、空调通风、消防等方面的内容。
预算文件是对设计方案的成本估计与拟定。
招标文件则是用于招标投标时使用,包含设计文件招标范围、投标条件、投标报价等内容。
勘察报告是主要针对场地的地质地质结构、建筑物地基情况进行分析与评估。
其次,建筑工程设计文件的深度规定主要包括建筑设计方案、结构设计和施工图纸的要求。
建筑设计方案的深度规定包括建筑物的布置、风格、造型、空间划分等内容。
结构设计的深度规定主要包括结构的类型、尺寸、材料的选择与使用等。
施工图纸的深度规定则包括对各种构件、设备、管线等的详细设计和标注。
具体来说,建筑设计方案的深度规定要求对建筑物的总体规划和概念设计进行详细阐述,并充分考虑到功能布局、空间划分、交通流线等因素。
结构设计的深度规定要求结构设计人员对结构形式、构件尺寸、材料选用等进行深入的研究与设计,确保结构的安全可靠。
施工图纸的深度规定要求绘制人员对建筑物的各个部分进行详细设计,并对细部构造、尺寸、材料、工程质量等进行准确标注,以便施工过程中的实际操作。
此外,为了提高建筑工程设计文件编制的质量,应加强设计人员的专业培训和知识更新,确保设计人员具备相关专业知识和技能。
同时,相关部门应加强对设计文件编制的监督和审核工作,确保设计文件的合规性和可靠性。
建筑工程设计文件编制深度规定

建筑工程设计文件编制深度规定
建筑工程设计文件编制的深度规定主要包括以下几个方面:
1. 设计文件的编制深度应符合国家和地方相关法规、规范
和标准的要求。
2. 建筑工程设计文件应包括建筑工程规划设计、建筑结构
设计、给排水与暖通设计、电气设计等专业设计文件。
3. 建筑工程规划设计文件应包括建筑平面布置、建筑物高度、建筑物体量、建筑物形式、建筑物用途、建筑物功能
分区等内容。
4. 建筑结构设计文件应包括建筑物的结构形式、结构材料、结构计算、结构布置、结构构造等内容。
5. 给排水与暖通设计文件应包括建筑物的供水、排水、暖
通系统的布置、管道管件的材质、管径、施工方法等内容。
6. 电气设计文件应包括建筑物的电气负荷计算、配电系统
的布置、电气设备的选择、电气线路的走向、电气安装的
施工方法等内容。
7. 设计文件的编制深度应根据项目的规模、性质和重要性
进行合理确定。
一般来说,大型、重要的建筑工程项目要
求编制深度更为详细和全面。
8. 设计文件的编制深度应满足施工单位对工程施工的要求,
包括施工图纸、施工工艺、施工方法、施工工序等内容。
总之,建筑工程设计文件的编制深度应根据国家和地方相关法规、规范和标准的要求,结合项目的规模、性质和重要性进行合理确定,以满足施工单位对工程施工的要求。
初步设计文件编制深度规定

初步设计文件编制深度规定一、背景介绍初步设计是一个工程项目的前期阶段,是对项目进行初步规划和设计的过程。
为了保证初步设计文件的编制质量和效率,制定深度规定是非常必要的。
本文将对初步设计文件编制的深度规定进行详细介绍。
二、规定内容1. 文件编制人员的资质要求初步设计文件的编制人员应具备相关专业背景和经验,并熟悉相关技术规范和标准。
在编制初步设计文件之前,需要对编制人员进行资质审查和培训,确保其具备相应的能力和知识。
2. 文件编制流程初步设计文件的编制应按照一定的流程进行,包括需求分析、方案设计、图纸编制等环节。
规定每个环节的具体任务和时间节点,确保按照计划有序进行。
3. 文件格式要求初步设计文件的格式应符合相关的技术规范和标准要求。
文件的尺寸、页眉页脚、字体字号等都要统一规定,以确保文件的整洁美观。
4. 文件内容要求初步设计文件应包括项目概况、设计目标、技术方案、图纸和说明等内容。
每个内容部分的编制要求要明确规定,包括内容要点、参考标准和要求等。
5. 图纸编制要求初步设计文件中的图纸是非常重要的一部分。
规定图纸的比例尺、图幅和绘图要求,确保图纸的准确性和可读性。
同时,要求图纸上注明必要的图例和尺寸标注,便于施工和使用。
6. 文字说明要求除了图纸外,初步设计文件还应有文字说明,对设计方案进行详细解释和描述。
文字说明要求准确明晰,语句通顺,避免使用专业术语或难懂的表达方式。
三、执行与监督为了确保初步设计文件编制深度规定的贯彻执行,需要建立相应的监督机制。
可以设立项目负责人、文件编制负责人和质量监督员,对文件编制过程进行监督和检查。
同时,可以定期组织文件编制人员进行培训和交流,提高编制水平和规范意识。
四、总结通过制定初步设计文件编制深度规定,可以提高初步设计文件的质量和效率,保证工程项目的顺利进行。
各相关单位和人员应严格按照规定要求进行操作,确保文件编制的一致性和规范性。
只有这样,才能为后续工程的顺利实施奠定基础,保证项目的成功。
建筑方案设计文件编制深度规定

建筑方案设计文件编制深度规定第一节总则1.0。
1 为加强对建筑方案设计编制工作的管理,保证方案阶段的设计质量,特制定本规定.1。
0.2 本规定适用于民用建筑工程方案设计。
一般工业建筑工程的方案设计深度可参照本规定执行。
1.0。
3 方案设计的编制,必须贯彻执行国家及地方有关工程建设的政策和法令,应符合国家现行的建筑工程建设标准、设计规范和制图标准以及确定投资的有关指标、定额和费用标准的规定。
1。
0.4 在方案设计前,应进行必要的调查研究,弄清与工程设计有关的基本条件,收集必要的设计基础资料,进行认真分析.1。
0。
5 设计文件的内容及深度1、方案设计文件根据设计任务书进行编制,由设计说明书、设计图纸、投资估算,透视图等四部分组成。
除透视图单列外,其他文件的编排顺序为:(1)封面(要求写明方案名称、方案编制单位、编制时间);(2)扉页(方案编制单位行政及技术负责人,具体编制总负责人签认名单);(3)方案设计文件目录;(4)设计说明书;(5)设计图纸;(6)投资估算;2、一些大型或重要的城市建筑根据工程需要可加做建筑模型(费用另收)。
第二节总平面2。
0.1 在方案设计阶段,总平面专业设计文件应包括:1、设计说明书2、设计图纸必要时还应附有总平面鸟瞰图或总体模型。
2.0.2 设计说明书应对总体方案构思意图作详尽的文字阐述,并应列出技术经济指标表(包括总用地面积;总建筑面积;建设占地面积;各主要建筑物的名称、层数、高度以及建筑容积;复盖率;道路广场砌面积;绿化面积;绿化率;必要时及有条件情况下计算场地初平土方工程量等)。
2。
0.3 设计图纸1、用地范围的区域位置2、用地红线范围(各角点测量坐标值、场地现状标高、地形地貌及其它现状情况反映);3、用地与周围环境情况反映(如用地外围城市道路;市政工程管线设施;原有建筑物、构筑物;四邻拟建建筑及原有古树名木、历史文化遗址保护等)。
4、总平面布局,其功能分区、总体布置及空间组合的考虑;道路广场布置;场地主要出入口车流、人流的交通组织分析(并应说明按规定计算的停车泊位数和实际布置的停车泊位数量);以及其它反映方案特性的有关分析;消防、人防、绿化等全面考虑.第三节建筑3.0.1 在方案设计阶段,建筑专业设计文件应包括:1、设计说明书;2、设计图纸;3、透视图或鸟瞰图.必要时还应有建筑模型。
