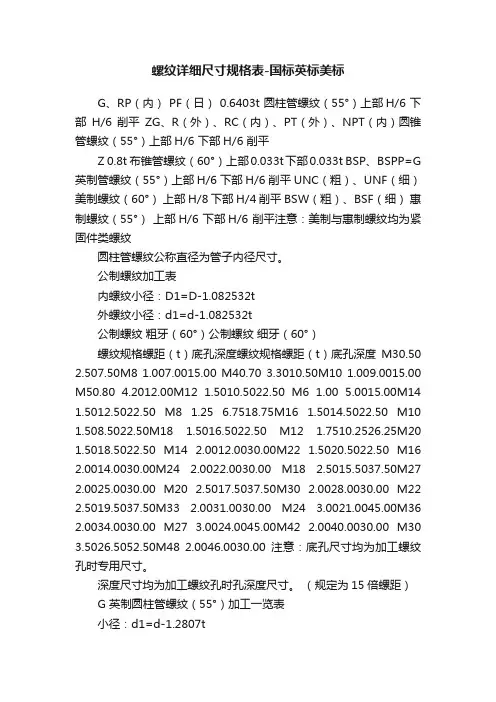

各国标准螺纹基本尺寸对照表

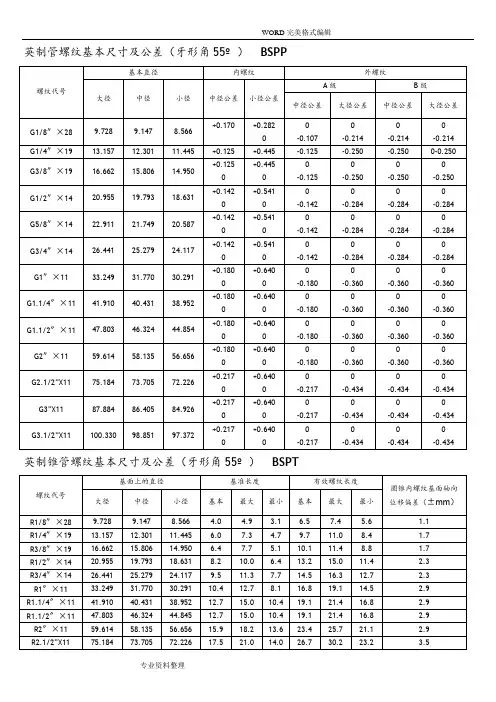

英制管螺纹基本尺寸及公差（牙形角55º）BSPP

英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT

美制管螺纹基本尺寸及公差（牙形角60º）UN(F)

布锥管螺纹基本尺寸及公差(牙形角60º) NPT

公制螺纹基本尺寸及公差(牙形角60º) M

55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)

3 88

4 09 0

5 9

2

6 R

4 4"

113.

030

2.3

09

11

111.

551

11

0.

7

2

1.479

R

5 5"

138.

430

2.3

09

11

136.

951

13

5.

4

7

2

1.479

R

6

6"

163.

830

2.3

09

11

162.

351

16

0.

8

7

2

1.479

聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表

(2010-10-25 15:57:35) 转载▼

标签：

杂谈

表（1）螺纹基本尺寸G1/2、ZG1/2(单位:mm)

锥管螺纹的基本尺寸表（3-28）1/2PT、1/2NPT 表（2）螺纹基本尺寸(单位:mm)

螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸。一吋等于8分，1/4吋就是2分，如此类推。

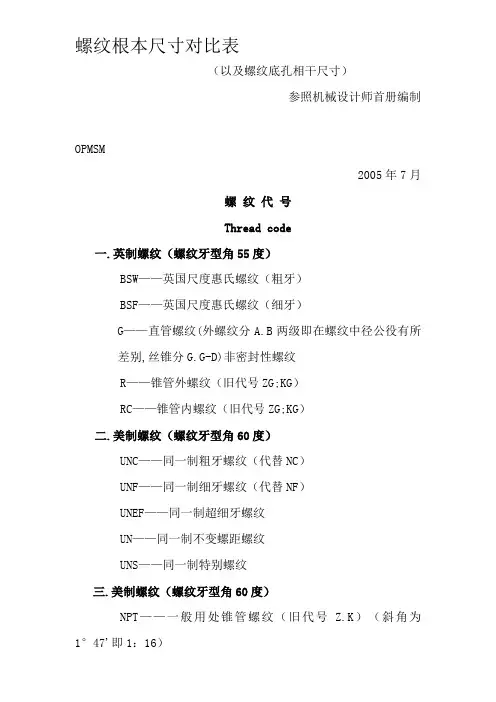

国外常用英制螺纹的代号、名称和标准号：

B.S.W.标准惠氏粗牙系列，一般用途圆柱螺纹 B.S.F.标准惠氏细牙系列，一般用途圆柱螺纹

Whit.S附加的惠氏可选择系列，一般用途圆柱螺纹

Whit惠氏牙型的非标准螺纹

以上为英国标准BS84牙型角为55°的英制螺纹

UN恒定螺距系列的统一螺纹

UNC粗牙系列的统一螺纹

UNF细牙系列的统一螺纹

UNEF超细牙系列的统一螺纹

UNS①特殊系列的统一螺纹

UNR圆弧牙底恒定螺距系列的统一螺纹

UNRC圆弧牙底粗牙系列统一螺纹

UNRF圆弧牙底细牙系列统一螺纹

UNREF圆弧牙底超细牙系列统一螺纹

UNRS圆弧牙底特殊系列统一螺纹

以上为美国标准ANSIB1.1标准牙型(牙底是平的或随意倒圆的)的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于外螺纹而没有内螺纹

NPT②一般用途的锥管螺纹

NPSC管接头用直管螺纹

NPTR导杆连接用锥管螺纹

NPSM机械连接用直管螺纹

NPSL锁紧螺母用直管螺纹

NPSH软管连接用直管螺纹

以上为美国标准ANSIB1.20.1牙型角为60°的英制管螺纹

NPTF干密封标准型锥管螺纹美国标准ANSIB1.20.3Ⅰ型

PTF-SAE SHORT干密封短型锥管螺纹美国标准ANSIB1.20.3Ⅱ型

NPSF干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3Ⅲ型

NPS1干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3Ⅳ型

ACME③一般用途的梯形螺纹美国标准ANSIB1.5牙型角为29°的英制传动螺纹

①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

②我国的60°圆锥管螺纹GB/T12716-1991与之等效。

③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796-1 986规定的梯形螺纹的性能相类同。

螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距＝25.4/11＝2.309mm

螺纹如何区分英制和公制？默认分类2009-08-2422:03:14阅读1281评论0字号：大中小

粗略判断的话好像英制的比公职的牙距大（同规格的）

NPT，PT，G 都是管螺纹．

NPT是National(American)Pipe Thread的縮寫，屬於美国標准的60度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991

PT是Pipe Thread的縮寫，是55度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306-2000

G是55度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G代表圓柱螺紋．国家標准可查阅GB/T7307-2001

另外螺纹中的1/4、1/2、1/8标记是指螺紋尺寸的直徑，單位是英吋．

行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4吋就是２分，如此類推

G好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

英制螺纹标准规格表

寸Ww 牙型代号

大径

mm

d=D

螺距

mm

p

每英寸牙数

tpi

中径

mm

d2=D2

小径

外螺纹

d3

牙型高

H1

底孔直径

mm

1/16" BSW 1.587 0.423 60 1.315 1.050 0.270 1.15 3/32" BSW 2.381 0.529 48 2.041 1.703 0.338 1.90 1/8" BSW 3.175 0.635 40 2.768 2.362 0.406 2.50 5/32" BSW 3.969 0.793 32 3.459 2.952 0.507 3.20 3/16" BSW 4.762 1.058 24 4.084 3.407 0.677 3.70 7/32" BSW 5.556 1.058 24 4.878 4.201 0.677 4.50 1/4" BSW 6.350 1.270 20 5.537 4.724 0.813 5.10 5/16" BSW 7.938 1.411 18 7.034 6.131 0.904 6.50 3/8" BSW 9.525 1.588 16 8.509 7.492 1.017 7.90 7/16" BSW 11.113 1.814 14 9.951 8.789 1.162 9.20 1/2" BSW 12.700 2.117 12 11.345 9.990 1.355 10.40 5/8" BSW 15.876 2.309 11 14.397 12.918 1.479 13.40 3/4" BSW 19.051 2.540 10 17.424 15.798 1.627 16.25
