数控机床常见报警现象排除
数控机床各种常见故障及分析排除方法
数控机床各种常见故障及分析排除方法数控机床是一种高精度的自动化加工设备，常见的故障涉及机械、电气和控制系统等方面。
下面将介绍数控机床常见的故障及分析排除方法。
一、机械故障1.传动系统故障：可能是齿轮损坏、传动链条松动等。
分析排除时需要检查传动部件的磨损程度，并及时更换磨损严重的零件。
2.导轨磨损：导轨磨损会导致机器精度下降，产生噪音。
排除方法为进行导轨的研磨或更换损坏的导轨。
3.润滑系统故障：润滑系统故障可能导致机械部件摩擦不足，引起过热和损坏。
分析排除时需要检查润滑系统的油液是否充足，是否存在堵塞等问题。
二、电气故障1.电气接触不良：电气接触不良会导致机床无法正常运转、控制信号丢失等问题。
分析排除时需要检查电气接线是否牢固，并清理接触点上的脏污。
2.电机故障：电机故障可能导致机床不能运转或运转不稳定。
排除方法为检查电机是否发热、电机线圈是否短路等问题，并及时更换损坏的电机零件。
3.电源故障：电源故障会导致机床无法正常供电。
分析排除时需要检查电源线路是否接触良好，电源开关是否正常。
三、控制系统故障1.控制卡故障：控制卡故障会导致机床无法正常运转或运行偏差。
排除方法为检查控制卡是否松动、焊点是否断开等，并及时更换故障的控制卡。
2.编程错误：编程错误可能导致机床运行轨迹错误或参数设置错误。
分析排除时需要检查程序的逻辑是否正确，并对参数进行调整。
3.传感器故障：传感器故障会导致机床无法正常感知工件位置或状态。
排除方法为检查传感器的连接是否正常，是否需要更换故障的传感器。
在分析和排除故障时，需要注意进行正确的故障现象描述和故障现场检查，充分了解机床的结构和工作原理，根据故障现象进行合理的排查。
此外，定期进行机床的维护保养工作，检查关键部件的磨损情况，及时更换损坏的零件，可以减少故障的发生。
最后，应注意安全操作，遵守机床操作规程，确保人员的人身安全和设备的安全运行。
数控机床常见的故障及排除方法
数控机床常见的故障及排除方法一、数控机床常见故障分类1、确定性故障确定性故障是指控制系统主机中的硬件损坏或只要满足一定的条件，数控机床必然会发生的故障。
这一类故障现象在数控机床上最为常见，但由于它具有一定的规律，因此也给维修带来了方便，确定性故障具有不可恢复性，故障一旦发生，如不对其进行维修处理，机床不会自动恢复正常。
但只要找出发生故障的根本原因，维修完成后机床立即可以恢复正常。
正确的使用与精心维护是杜绝或避免故障发生的重要措施。
2、随机性故障随机性故障是指数控机床在工作过程中偶然发生的故障，此类故障的发生原因较隐蔽，很难找出其规律性，故常称之为“软故障”，随机性故障的原因分析与故障诊断比较困难，一般而言，故障的发生往往与部件的安装质量、参数的设定、元器件的品质、软件设计不完善、工作环境的影响等诸多因素有关。
随机性故障有可恢复性，故障发生后，通过重新开机等措施，机床通常可恢复正常，但在运行过程中，又可能发生同样的故障。
加强数控系统的维护检查，确保电气箱的密封，可靠的安装、连接，正确的接地和屏蔽是减少、避免此类故障发生的重要措施。
二、数控机床常见的故障1、主轴部件故障由于使用调速电机，数控机床主轴箱结构比较简单，容易出现故障的部位是主轴内部的刀具自动夹紧机构、自动调速装置等。
为保证在工作中或停电时刀夹不会自行松脱，刀具自动夹紧机构采用弹簧夹紧，并配行程开关发出夹紧或放松信号。
若刀具夹紧后不能松开，则考虑调整松刀液压缸压力和行程开关装置，或调整碟形弹簧上的螺母，减小弹簧压合量。
此外，主轴发热和主轴箱噪声问题也不容忽视，此时主要考虑清洗主轴箱，调整润滑油量，保证主轴箱清洁度和更换主轴轴承，修理或更换主轴箱齿轮等。
2、进给传动链故障在数控机床进给传动系统中，普遍采用滚珠丝杠副、静压丝杠螺母副、滚动导轨、静压导轨和塑料导轨。
所以进给传动链有故障，主要反映是运动质量下降。
如：机械部件未运动到规定位置、运行中断、定位精度下降、反向间隙增大、爬行、轴承噪声变大（撞车后）等。
数控机床常见故障及检测方法分析
数控机床常见故障及检测方法分析数控机床具有智能化高，加工精度高、加工质量稳定、生产效率高等特点。
它综合了计算机技术、电气自动化技术等各个领域的多项科学技术成果。
特别适合于加工零件较复杂、精度要求高、产品更新频率高的场合。
它的任何部分出现故障,都可能导致加工精度降低,甚至机床停机、生产停顿,从而带来不必要的损失。
因此,了解机床常见故障并加强数控机床故障检测分析是十分必要的。
1、数控机床常见故障(1)主机故障数控机床的主机通常指组成数控机床的机械、润滑、冷却、排屑、液压、气动与防护等部分。
主机常见的故障主要有：1)因机械部件安装、调试、操作使用不当等原因引起的机械传动故障；2)因导轨、主轴等运动部件的干涉、摩擦过大等原因引起的故障；3)因机械零件的损坏、联结不良等原因引起的故障，等等；主机故障主要表现为传动噪声大、加工精度差、运行阻力大、机械部件动作不进行、机械部件损坏等等。
润滑不良、液压、气动系统的管路堵塞和密封不良，是主机发生故障的常见原因。
数控机床的定期维护、保养、控制和清除“三漏”现象发生是减少主机部分故障的重要措施。
(2)电气控制系统故障从所使用的元器件类型上，根据通常习惯，电气控制系统故障通常分为“弱电”故障和“强电”故障两大类。
“弱电”部分是指控制系统中以电子元器件、集成电路为主的控制部分。
数控机床的弱电部分包括CNC、PLC、MDI/C RT以及伺服驱动单元、输为输出单元等。
“弱电”故障又有硬件故障与软件故障之分，硬件故障是指上述各部分的集成电路芯片、分立电子元件、接插件以及外部连接组件等发生的故障。
软件故障是指在硬件正常情况下所出现的动作出锗、数据丢失等故障，常见的有．加工程序出错，系统程序和参数的改变或丢失，计算机运算出错等。
“强电”部分是指控制系统中的主回路或高压、大功率回路中的继电器、接触器、开关、熔断器、电源变压器、电动机、电磁铁、行程开关等电气元器件及其所组成的控制电路。
数控车床常见故障及解决对策
数控车床常见故障及解决对策近年来,随着数控技术的迅猛发展,数控车床在工件加工中表现出来的优点越来越多,如加工质量稳定、生产率高、适应性好等,因此许多的工厂企业都将数控车床作为重要的机械加工设备;大部分的技工院校也都面向社会需求,把数控车床的教学作为一项常规的教学任务,而非见习性教学任务。
数控车床在使用过程中不可避免地会发生一些故障,笔者结合自己在实习教学工作中遇到的一些实际问题作以下几点分析。
一、出现“数据位数过多”的报警信息数控车床在多次进行图形模拟、验证确保程序基本正确后再对刀,准备进行工件加工时,却发现总是提示“数据位数过多”的报警信息。
这一现象比较多地发生在数控车床的检测反馈元件采用的是增量式编码器机床上,其原因在于:在图形显示空运行程序时,都是在机床锁定的状态下,此时机床面板上显示的坐标位置是按照程序当中的设定进行变化,但是实际上机床位置不动。
这样程序运行结束后,面板上所显示的坐标位置和运行前就存在一定的偏差,如此所述情况,在进行了多次的图形显示(机床锁定空运行)后,机床面板上显示的坐标值就会对所有的偏差进行累加,最终导致坐标值超出机床的行程范围。
这样在对刀时(目的是设定工件坐标系在机床坐标系下的相对位置),机床的运算就会出现问题,从而产生报警。
此时,复位、机床回零并不能解决问题,必须对系统断电,然后重新开机,报警才能解除,机床才能够正常使用。
二、“急停报警”或“变频器报警”数控车床在发生撞车事件时,都会下意识地拍下急停,可是松开急停后,会出现“急停报警”或“变频器报警”。
这一现象一般发生在采用变频器进行无级调速的数控机床上,其原因在于,由于撞车,对电动机的输出功率(扭矩)产生很大需求,可是电动机的输出功率又是有一定的极限的,当超出此极限后,电机产生过载现象,为了防止事故的进一步扩大,系统都有过载保护措施。
机床就处于这种状态时,需要断电,重新开机,让数控系统重新初始化一下,就可以正常使用。
数控机床常见报警故障

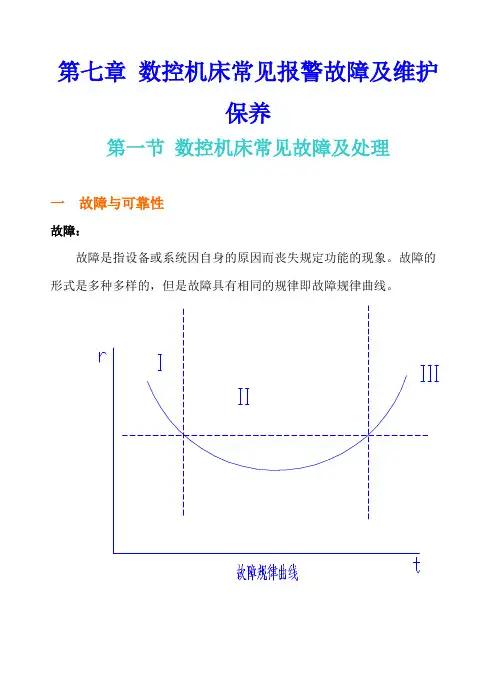

第七章数控机床常见报警故障及维护保养第一节数控机床常见故障及处理一故障与可靠性故障：故障是指设备或系统因自身的原因而丧失规定功能的现象。
故障的形式是多种多样的，但是故障具有相同的规律即故障规律曲线。
由图可知，改曲线分为三个区域，即初期运行区Ⅰ，系统的故障呈负指数曲线函数，故障率较高，故障原因大多数是设计、制造和装配缺陷所造成的；Ⅱ区为系统的正常运行区，此时故障率趋近一条水平线，故障率低，故障原因一般是由操作和维护不良而造成的偶发故障；Ⅲ区为系统的衰老区，此时故障率最大，主要原因是年久失修及磨损过渡造成的。
若加强维护，可以延长系统的正常运行区。
二可靠性可靠性是指在规定的条件下，数控机床维持无故障工作的能力。
衡量可靠性的指标如下：1.平均无故障时间（MTBF）是指一台数控机床在使用中两次故障间隔的平均时间。
一般用总工作时间除以总故障次数来计算。
2.平均修复时间（MTTR）是指数控机床从出现故障直至正常使用所用修复时间的平均值。
3.有效度（A）是指一台可维修的数控机床，在某一段时间内，维持其性能的概率。
用平均无故障时间除以平均无故障时间与平均修复时间的和来计算。
对于普通的数控机床，要求MTBF≥1000h, A≥0.95三故障分类数控机床的常见故障按故障性质、产生原因分为一下几类。
1 系统性故障和随机性故障以故障出现的必然性和偶然性，将故障分为系统性故障和随机性故障。
系统性故障是指机床或数控系统部分在一定的条件下必然出现的故障。
随机性故障是指偶然出现的故障。
一般随机性故障往往是由于机械结构的局部松动、错位、控制系统中的元器件出现工作特性飘移，机床电气元件可靠性下降等原因造成。
这类故障在同样的条件下只偶然出现一两次，需要反复试验和综合判断才能排除。
2 有诊断显示故障和无诊断显示故障以故障出现时有无自诊断显示，将故障分为有诊断显示故障和无诊断显示故障。
目前数控机床配置的数控系统都有自诊断功能，日本FANUC公司和德国SIEMENS公司的数控系统都具有几百条报警信号。
数控机床各种常见故障及分析排除方法(可编辑)
数控机床各种常见故障及分析排除方法数控机床各种常见故障及分析排除方法数控机床各种故障由于现代数控系统的可靠性越来越高数控系统本身的故障越来越低而大部分故障的发生则是非系统本身原因引起的系统外部的故障主要指由于检测开关液压元件气动元件电气执行元件机械装置等出现问题而引起的数控设备的外部故障可以分为软故障和外部硬件损坏引起的硬故障软故障是指由于操作调整处理不当引起的这类故障多发生在设备使用前期或设备使用人员调整时期对于数控系统来说另一个易出故障的地方为伺服单元由于各轴的运动是靠伺服单元控制伺服电机带动滚珠丝杠来实现的用旋转编码器作速度反馈用光栅尺作位置反馈一般易出故障的地方为旋转编码器与伺服单元的驱动模块也有个别的是由于电源原因而引起的系统混乱特别是对那些带计算机硬盘保存数据的系统例如德国西门子系统840C例1一数控车床刚投入使用的时候在系统断电后重新启动时必须要返回到参考点即当用手动方式将各轴移到非干涉区外后再使各轴返回参考点否则可能发生撞车事故所以每天加工完后最好把机床的轴移到安全位置此时再操作或断电后就不会出现问题外部硬件操作引起的故障是数控修理中的常见故障一般都是由于检测开关液压系统气动系统电气执行元件机械装置出现问题引起的这类故障有些可以通过报警信息查找故障原因对一般的数控系统来讲都有故障诊断功能或信息报警维修人员可利用这些信息手段缩小诊断范围而有些故障虽有报警信息显示但并不能反映故障的真实原因这时需根据报警信息和故障现象来分析解决例2我厂一车削单元采用的是SINUMERIK840C系统机床在工作时突然停机显示主轴温度报警经过对比检查故障出现在温度仪表上调整外围线路后报警消失随即更换新仪表后恢复正常例3同样是这台车削中心工作时CRT显示9160报警9160NOPART WITHGRIPPER1CLOSEDVERIFYV14-5这是指未抓起工件报警但实际上抓工件的机械手已将工件抓起却显示机械手未抓起工件报警查阅PLC 图此故障是测量感应开关发出的经查机械手部位机械手工作行程不到位未完全压下感应开关引起的随后调整机械手的夹紧力此故障排除例4一台立式加工中心采用FANUC-OM 控制系统机床在自动方式下执行到X轴快速移动时就出现414＃和410＃报警此报警是速度控制OFF 和X 轴伺服驱动异常由于此故障出现后能通过重新启动消除但每执行到X 轴快速移动时就报警经查该伺服电机电源线插头因电弧爬行而引起相间短路经修整后此故障排除例5操作者操作不当也是引起故障的重要原因如我厂另一台采用 840C 系统的数控车床第一天工作时完全正常而第二天上班时却无论如何也开不了机工作方式一转到自动方式下就报警EMPTYING SELECTED MOOE SELECTOR加工完工件后主轴不停机械手就去抓取工件后来仔细检查各部位都无毛病而是自动工作条件下的一个模式开关位置错了所以当有些故障原因不明的报警出现的话一定要检查各工作方式下的开关位置还有些故障不产生故障报警信息只是动作不能完成这时就要根据维修经验机床的工作原理和PLC 运行状况来分析判断了对于数控机床的修理重要的是发现问题特别是数控机床的外部故障有时诊断过程比较复杂但一旦发现问题所在解决起来比较简单对外部故障诊断应遵从以下两条原则首先要熟练掌握机床的工作原理和动作顺序其次要会利用PLC 梯形图NC系统的状态显示维修的基本步骤一故障记录数控机床发生故障时操作人员应首先停止机床保护现场然后对故障进行尽可能详细的记录并及时通知维修人员故障的记录可为维修人员排除故障提供第一手材料应尽可能详细记录内容最好包括下述几个方白⑴故障发生时的情况记录1发生故障的机床型号采用的控制系统型号系统的软件版本号2故障的现象发生故障的部位以及发生故障时机床与控制系统的现象如是否有异常声音烟味等3发生故障时系统所处的操作方式如AUTO自动方式MDI手动数据输入方式EDIT编辑HANDLE手轮方式JOG手动方式等4若故障在自动方式下发生则应记录发生故障时的加工程序号出现故障的程序段号加工时采用的刀其号等5若发生加工精度超差或轮廓误差过大等故障应记录被加工工件号并保留不合格工件工件6在发生故障时若系统有报警显示则记录系统的报警显示情况与报警号通过诊断画面记录机床故障时所处的工作状态如系统是否在执行MST 等功能系统是否进入暂停状态或是急停状态系统坐标轴是否处于互锁状态进给倍率是否为0等等7记录发生故障时各坐标轴的位置跟随误差的值8记录发生故障时．各坐标轴的移动速度移动方向主轴转速转向．等等⑵故障发生的频繁程度记录1故障发生的时例与周期如机床是否一直存在故障若为随机故障．则一天发生几次是否频繁发生2故障发生时的环境情况如是否总是在用电高峰期发生故障发生时数控机未旁边的其他机械设备下作是否正常3若为加工零件时发生的故障则应记录加工同类工件时发生故障的概率情况4检查故障是否与进给速度换刀方式或是螺纹切削等特殊动作有关⑶故障的规律性记录1在不危及人身安全和设备安全的情况下是否可以重演故障现象2检查故障是否与机床的外界因素有关3如果故障是在执行某固定程序段时出现可利用 MDI 方式单独执行该程序段检查是否还存在同样故障4若机床故障与机床动作有关在可能的情况下应检查在手动情况下执行该动作．是否也有同样的故障5机床是否发生过同样的故障周围的数控机床是否也发生同一故障等等⑷故障时的外界条件记录1发生故障时的周围环境温度是否超过允许温度是否有局部的高温存在2故障发生时周围是否有强烈的振动源存在3故障发生时系统是否受到阳光的直射4检查故障发生时电气柜内是否有切削液润滑油水的进入5故障发生时输入电压是否超过了系统允许的波动范围6故障发生时车间内或线路上是否有使用大电流的装置正在进行起制动7故障发生时机床附近是否存在吊车高频机械焊接机或电加工机床等强电磁干扰源8故障发生时附近是否正在安装成修理调试机床是否正在修理调试电气和数控装置二维修前的检查维修人员故障维修前应根据故障现象与故障记录认真对照系统机床使用说明书进行各顶检查以便确认故障的原因这些检查包括⑴机沫的工作状况检查1机床的调整状况如柯机沐工作条件是否符合要求2加工时所使用的刀具是否符合要求切削参数选择是否合理正确3自动换刀时坐标轴是否到达了换刀位置程序中是否设置了刀具偏移量4系统的刀具补偿量等参数设定是否正确5系统的坐标轴的间隙补偿量是否正确6系统的设定参数包括坐标旋转比例缩放因子镜像轴编程尺寸单位选择等是否正确7的工件坐标系位置零点偏置值的设置是否正确8安装是否合理侧量手段方法是否正确合理9零件是否存在因温度加工而产生变形的现象等等⑵机床运转清况检查1在机床自动运转过程中是否改变或调整过操作方式是否插入了手动操作2机床侧是否处于正常加工状态工作台夹具等装置是否处于正常工作位置3机床操作面板上的按扭开关位置是否正确机床是否处于钱住状态倍率开关是否设定为O4机床各操作面板上数控系统上的急停按扭是否处十急停状态5电气柜内的熔断器是否有熔断自动开关断路器是否有跳闸6机床操作面板上的方式选择开关位置是否正确进给保持按钮是否被按下⑵机床和系统之间连接清况的检查1检查电缆是否有破损电缆拐弯处是否有破裂损伤现象2电源线与信号线布置是否合理电缆连接是否正确可靠3机床电源进线是否可靠接地接地线的规格是否符合要求4信号屏蔽线的接地是否正确端子板上接线是否牢固可靠系统接地线是否连接可靠5继电器电磁铁以及电动机等电磁部件是否装有噪声抑制器等等⑷CNC 装置的外观检查1是否在电气柜门打开的状态下运行数控系统有无切削液或切削粉末进入柜内空气过沈器清洁状况是否良好2电气柜内部的风扇热交换器等部件的工作是否正常3电气柜内部系统驱动器的模块印制电路板是否有灰尘金属粉末等污染4在使用纸带阅读机的场合检查纸带阅读机是否有污物阅读机上的制动电磁铁动作是否正常5电源单元的熔断器是否熔断6电缆连接器插头是否完全插入拧紧7系统模块线路板的数量是否齐全模块线路板安装是否牢固可靠8机床操作画板 MDlCRT 单元上的按钮有无破损位置是否正确9系统的总线设置模块的设定端的位置是否正确⑸有关穿孔纸带的检查旱期的系统加工程序一般是用纸带读入的如果发现是由于穿孔纸带读入的信息不对而引起故障时需要检查并记录下述内容1纸带阅读机开关是否止常2有关纸带操作的设定是否正确操作是否有误3纸带是否有折皱现象4纸带上的孔是否有破损5纸带上的接头处连接是否平整6纸带以前是否用过7使用的是黑色纸带还是其他颜色的纸带总之．维修时应记录检查的原始数据状态较多记录越详细维修就越方便用户最好根据本厂的实际清况编制一份故障维修记录表在系统出现故障时操作者可以根据表的要求及时填入各种原始材料供维修时参考三故障诊断的基本方法数控机床发生故障时为了进行故障诊断找出产生故障的根本原因维修人员应遵循以下两条原则1充分调查故障现场这是维修人员取得维修第一千材料的一个重要手段调查故障现场首先要查看故障记录单同时应向操作者调查询问出现故障的全过程充分了解发生的故障现象以及采取过的措施等此外维修人员还应对现场作细致的检查观察系统的外观内部各部分是否有异常之处在确认数控系统通电无危险的清况卜方可通电通电后再观察系统有何异常 CRT 显示的报警内容是什么等2认真分析故障的原因数控系统虽有各种报警指示灯或自诊断程序但不可能诊断出发生故障的确切部位而且同一故障同一报警可以有多种起因在分析故障的起因时一定要开阔思路尽可能考虑各种因素．分析故漳时维修人员也不应局限于 CNC 部分而是要对机床强电机械液压气动等方面都作详细的检查并进行综合判断达到确珍和最终排除故障的日的对于数控机床发生的大多数故障总体上说可采用卜述几种方法来进行故障诊断⑴直观法这是一种最基本最简单的方法维修人员通过对故障发生时产生的各种光声味等异常现象的观察检查可将故障缩小到某个模块甚至一块印制电路板但是．它要求维修人员具有丰富的实践经验．以及综合判断能力⑵系统自诊断法充分利用数控系统的自诊断功能根据 CRT 上显示的报警信息及各模块上的发光二极管等器件的指示可判断出故瘴的大致起因进一步利用系统的自诊断功能．还能显示系统与各部分之间的接口信号状态找出故障的大致部位．它是故障诊断过程巾最常用有效的方法之一⑶参数检查法数控系统的机床参数是保证机沐正常运行的前提条件它们直接影响着数控机未的性能参数通常存放在系统存储器中一旦电池不足或受到外界的干扰可能导致部分参数的丢夫或变化使机床无法正常工作通过核对调整参数有时可以迅速排除故障特别是对于机床长期不用的清况参数丢失的现象经常发生因此检查和恢复机床参数是维修中行之有效的方法之一另外数控机床经过长期运行之后由于机械运动部件磨损电气元括件性能变化等原因也需对有关参数进宁 J 重新调橄⑷功能测试法所谓功能钡 l 试法是通过功能测试程序检查机床的实际动作判别故障的一种方法功能测试可以将系统的功能如直线定位圆弧插补螺纹切靓固定循环用户宏程序等用手工编程方法编制一个功能铡试程序并通过运行测试程序来检查机床执行这些功能的准确性和可靠性进而判断出故障发生的原因对于长期不用的数控机床或是机床第一次开机不论动作是否正常都应使用木方法进行一次检查以判断机床的上作状况⑸部件交换法所谓部件交换法就是在故障范围大致确认并在确认外部条件完全正确的情况下．利用同样的印制电路板模块集成电路芯片或兀器件替换有疑点的部分的方法部件交换法是一种简单易行可靠的方法也是维修过程中最常用的故障判别方法之一交换的部件可以是系统的备件也可以用机床上现有的同类型部件替换通过部件交换就可以逐一排除故障可能的原因把故障范围缩小到相应的部件上必须注意的是在备州交换之前厚仔细检查确认部件的外部工作刹长在线路中存在短路过电压等情况时切不可以轻易更换备件此外．备件或交换板应完好且与原板的各种设定状态一致在交换CNC 装置的存储器板或CPU 板时通常还要对系统进行某些特定的操作如存储器的初始化操作等并重新设定各种参数否则系统不能正常工作这些操作步骤应严格按照系统的操作说明书维修说明书进行⑹测量比较法数控系统的印制电路板制造时为了调整＿维修的便利通常都设置有检测用的测量端子维修人员利用这些检测端子可以侧量比较正常的印制电路板和有故障的印制电路板之间的电压或波形的差异进而分析判断故障原因及故障所在位置通过测量比较法有时还可以纠正他人在印制电路板上的调整设定不当而造成的故障测量比较法使用的前提是维修人员应了解或实际测量正确的印制电路板关键部位易出故障部位的正常电压值正确的波形才能进行比较分析而且这些数据应随时做好记录并作为资料积累⑺原理分析法这是根据数控系统的组成及工作原理从原理上分析各点的电平和参数并利用万用表示波器或逻辑分析仪等仪器对其进行侧量分析和比较进而对故障进行系统检查的一种方法运用这种方法要求维修人员有较高的水平对整个系统或各部分电路有清楚深入的了解才能进行对于其体的故障也可以通过测绘部分控制线路的方法．通过绘制原理图进行维修在本书中提供了部分测绘的原理图可以供维修参考除了以上介绍的故障检测方法外．还有插拔法电压拉偏法敲击法局部升温法等等这些检查方法各有特点维修人员可以根据不同的故障现象加以灵活应用以便对故障进行综合分析逐步缩小故障范围排除故障四干扰及其预防干扰是造成数控系统软故障．且容易被忽视的一个重要的方面消除系统的干扰可以从下述几个方面着手⑴正确连接机床系统的地线数控机床必须采用点接地法参见图 13 所示切不可为了省事在机床的各部位就近接地造成多点接地环流接地线的规格定要按系统的规定导线线径必须足够大在需要屏蔽的场合必须采用屏蔽线屏蔽地必须按系统要求连接以避免千扰数控机床对接她的要求通常较高车间厂房的进线必须有符合数控机床安装要求的完整接地网络它是保证数控机床安全可靠运行的前提条件必须引起足够的重视⑵防止强电干扰数控机床强电柜内的接触器继电器等电磁部件都是干扰源交流接触器的频繁通断交流电动机的频繁起动停止主问路与控制回路的布线不合理．都可能使CNC的控制电路产生尖峰脉冲浪涌电压等干扰影响系统的正常工作因此对电磁干扰必须采取以下捕施予以消除1在交流接触器线圈的两端交流电动机的三相输出端上并联RC 吸收器2在直流接触器或直流电磁阀的线圈两端加入续流二极管3CNC 的输入电源线间加入浪涌吸收器与滤波器．4伺服电动机的三相电枢线采用屏蔽线SIEMENS 驱动常用．通过以上办法一般可有效抑制干扰但要注意的是杭千扰器件应尽可能靠近干扰源其连接线的长度原则上不应大于20cm⑶抑制或减小供电线路L的干扰在某些电力不足或频率不稳的场合电压的冲击欠压频率和相位漂移．波形的失真 1 共模噪声及常模噪声等．将影响系统的正常工作．应尽可能减小线路上的此类干扰防止供电线路干扰的具体措施一般有以下几点1对于电网电压波动较大的地区应在输入电源上加装电子稳压器．2线路的容量必须满足机床对电源容量的要求3避免数控机床和电火花设备频繁起动停止的大功率设备共用同一干线4安装数控机床时应尽可能远离中频炉高频感应炉等变频设备故障分析的方法一常见故障及其分类1按故障发生的部位分类⑴主机故障数控机床的主机通常指组成数控机床的机械润滑冷却排屑液压气动与防护等部分主机常见的故障主要有1 因机械部件安装调试操作使用不当等原因引起的机械传动故障2 因导轨主轴等运动部件的干涉摩擦过大等原因引起的故障3 因机械零件的损坏联结不良等原因引起的故障等等．主机故障主要表现为传动噪声大加工精度差运行阻力大机械部件动作不进行机械部件损坏等等润滑不良液压气动系统的管路堵塞和密封不良是主机发生故障的常见原因数控机床的定期维护保养．控制和根除三漏现象发生是减少主机部分故障的重要措施．⑵电气控制系统故障从所使用的元器件类型上．根据通常习惯电气控制系统故障通常分为弱电故障和强电故障两大类弱电部分是指控制系统中以电子元器件集成电路为主的控制部分数控机床的弱电部分包括CNCPLCMDIC RT以及伺服驱动单元输为输出单元等弱电故障又有硬件故障与软件故障之分．硬件故障是指上述各部分的集成电路芯片分立电子元件接插件以及外部连接组件等发生的故障软件故障是指在硬件正常情况下所出现的动作出锗数据丢失等故障常见的有．加工程序出错系统程序和参数的改变或丢失计算机运算出错等强电部分是指控制系统中的主回路或高压大功率回路中的继电器接触器开关熔断器电源变压器电动机电磁铁行程开关等电气元器件及其所组成的控制电路这部分的故障虽然维修诊断较为方便但由于它处于高压大电流工作状态发生故障的几率要高于弱电部分．必须引起维修人员的足够的重视2．按故障的性质分类⑴确定性故障确定性故障是指控制系统主机中的硬件损坏或只要满足一定的条件数控机床必然会发生的故障这一类故障现象在数控机床上最为常见但由于它具有一定的规律因此也给维修带来了方便确定性故障具有不可恢复性故障一旦发生如不对其进行维修处理机床不会自动恢复正常．但只要找出发生故障的根本原因维修完成后机床立即可以恢复正常正确的使用与精心维护是杜绝或避免故障发生的重要措施⑵随机性故障随机性故障是指数控机床在工作过程中偶然发生的故障此类故障的发生原因较隐蔽很难找出其规律性故常称之为软故障随机性故障的原因分析与故障诊断比较困难一般而言故障的发生往往与部件的安装质量参数的设定元器件的品质软件设计不完善工作环境的影响等诸多因素有关．随机性故障有可恢复性故障发生后通过重新开机等措施机床通常可恢复正常但在运行过程中又可能发生同样的故障加强数控系统的维护检查确保电气箱的密封可靠的安装连接正确的接地和屏蔽是减少避免此类故障发生的重要措施3．按故障的指示形式分类⑴有报带显示的故障数控机床的故障显示可分为指示灯显示与显示器显示两种情况1指示灯显示报警指示灯显示报警是指通过控制系统各单元上的状态指示灯一般由 LED发光管或小型指示灯组成显示的报警．根据数控系统的状态指示灯即使在显示器故障时仍可大致分析判断出故障发生的部位与性质因此．在维修排除故障过程中应认真检杳这些状态指示灯的状态2显示器显示报警．显示器显示报警是指可以通过 CNC 显示器显示出报警号和报警信息。
数控机床cnc报警怎么解除【方法手册】
开机后常见的故障报警及排除开机后可能在[诊断]――[报警] 画面上显示很多故障报警，而且有些报警调试与实际现象并不相同，需要分析判断予以解除。
2.1 [M01 0006 XYZ]――这一故障报警表明某一轴或3轴全部超过硬极限。
现象：实际情况是各轴尚未运动并未碰上极限开关。
故障分析及排除：A. 各极限开关信号地址是按照系统规定连接，但接成了常开点，系统因此检测到了过行程故障。
处置：只需将极限开关接成了常闭点，该故障消除。
B. 各极限开关信号地址不是按照系统规定连接。
处置：设置参数#2073,#2074,#2075，#1226 ，将极限开关信号接成了常闭点。
2.2 [S02 2219 XYZ] ,[S02 2220 XYZ] ,[S02 2225 XYZ],[S02 2236 XYZ]――初始参数设置错误。
处置：这表示开机后设定的伺服参数不对，要根据电机或编码器型号进行设置。
2.3 [Y03 MCP XYZ]――伺服驱动器未安装现象：实际情况是伺服驱动器已安装，为什么会出现这类报警？分析和处置：1. 各连接电缆未插紧，将各电缆拔下后重新插紧。
2. 某条电缆有故障，更换电缆。
3. 上电顺序不对。
应该先上伺服系统电，最后对控制器上电。
4.驱动器的轴号正确设定. 或终端插头未连接．2.4[Z55－RI/O未连接]现象：实际情况是系统根本未有配备RI/O.而另一情况是系统确实配备了RI/O而且连接完成。
但为何还会出现这种报警？分析：●上电顺序不对。
先对控制器上电而后对RIO上电，结果造成控制器检测不到RIO.●．主电缆CF10（控制器――基本I/O）连接不良。
处置：1. 改变上电顺序。
2. 将CF10电缆重新插拔上紧。
3.检查对RI/O的供电电源。
2.5[EMG LINE]――由于连接不当引起的急停故障分析：可能是某连接电缆的故障也可能是连接故障。
处置：将各电缆重新插拔上紧。
或将SH21电缆更换成R000电缆。
数控机床典型故障诊断与维修
数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。
常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。
2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。
常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。
3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。
常见的传感器故障包括：传感器信号异常、传感器损坏等。
4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。
润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。
5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。
这些元件一旦出现故障，会直接影响机床的正常运行。
1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。
包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。
2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。
3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。
物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。
4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。
5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。
1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。
2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
报查警看屏报幕警信息的方法
错误代码
错误代码按以下情况进行分类：
No.000～255：P/S报警（参数错误） No.300～349：绝对脉冲编码器（APC）报警 No.350～399：串行脉冲编码器(SPC)报警 No.400～499：伺服报警 No.500～599：超程报警 No.700～749：过热报警 No.750～799：主轴报警 No.900～999：系统报警 No.5000以上P/S报警(程序错误)
诊断信息
诊断信息
诊断信息
在故出障现的故追障踪时方，法很重要的一点是要正确把握所发生故 障的类型并采取适当行动，从而及时修复机床。
1故.什障么的时追候踪出方现法故障 （1）操作中出现操作时间有多长？ （2）电源接通时出现？ （3）是否出现雷击、电源故障或其它电源干扰？ （4）出现了多少次？ 只有一次；出现多次，每小时 每天或每月多少次。
使1.用提数高控操机作床人应员注的意综的合问素题质 2.遵循正确的操作规程 3.创造一个良好的使用环境 4.尽可能提高机床的开动率 5.冷静对待机床故障
显示报警的一种方法
用自诊断屏幕检查系统
2.故进障行什的么追操踪作方时法出现故障 （1） 出现故障时NC为什么方式？
手动方式/存储器操作方式/MDI方式/返回参考点方式 （2）如果在程序操作中,在程序中什么地方？什么程序 号和顺序号？
故3.障进的给追轴现? （2）如果只对某个轴发生，该故障在断开电缆情况下是 否会消除？ （3）对于与主轴相关的故障，什么时候出现该故障？ 电压接通时、加速时、减速时或恒速转动时？
故4.障出的现追什踪么方故法障 （1）在CRT 的报警显示画面上显示的是什么报警？ （2）CRT画面是否正确 （3）如果加工尺寸不正确，误差有多大；CRT上的位
置显示是否正确；偏移量是否正确。
5. 其故它障信的息追踪方法
（1）机床是否有噪声源。
如果故障没有频繁地出现，则原因可能是电源的外部噪声或 机械电缆的感应噪声。操作使用同一电源的其它机床，并查 看其它机床的操作与发生的故障之间是否有关系。在机床侧 是否采取了某种防噪措施。
（2）检查输入电源电压下列各项：
电压是否有变化；各相电压是否有异；供应的是否为标准电 压。
（3）控制单元的环境温度有多高。
6.当故您障与的数追控踪机方床法维修服务中心联系时请指明下列几项： （1）NC单元的名称。 （2）机床厂家的名称以及机床类型。 （3）软件系列/NC的版本。 （4）伺服放大器和电机的规格,对于与伺服相关的故障。 （5）主轴放大器与主轴电机的规格,对于与主轴相关的故障
实训十九 数控相关技术篇 常见报警现象排除
查看报警信息的方法
报警和自诊断功能
当机床出现报警时，就会出现相关的报警屏幕显示报警原因。报警原因 按错误代码划分，可以存储并显示最多50个报警（报警履历显示）。系 统有时好像处于暂停，此时并不显示任何报警信息。在这种情况下，系 统有可能正在执行一些处理。系统的这种状态，可以通过自诊断功能进 行诊断。
