绞车提升能力计算
绞车提升能力计算
1、使用地点：七采区1510进风材上使用地点斜巷最大倾角（α）25度，使用地点斜巷长度（L）22.5m；绞车钢丝绳端载荷（包括提升容器自身重量）（W）4000kg；2、绞车性能参数：绞车型号：JD-25KW；绞车额定牵引力（F）：16KN；电动机功率：25KW 最大绳速：1.20m/s 电动机转速：1470r/min 重量：1470kg 容绳量：400m 钢丝绳直径：16mm 钢丝绳直径（φ）：18.5mm；传动比：绞车用钢丝绳每米重量（q）：1.11Kg；绞车用钢丝绳最小总破断力（Q）：158KN。
二、提升能力验算1、实际提升时最大静拉力Pmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）=4000**（sin25°+°）+**（sin25°+°）=式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/S2α：斜井中产生最大拉力处的倾角25度（应根据斜井坡度图逐点计算后确定）f1：提升容器在轨道上运行时的实测阻力系数，采用；f2：钢丝绳在运行中的实测阻力系数，采用；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。
2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Pmax（实际提升时的最大静力）=158/=3、判断F（绞车额定牵引力）＜Pmax（实际提升时的最大静力）K（钢丝绳安全系数）>（提物时）4、判断结果由于绞车额定牵引力小于绞车实际提升的最大静力，所以JD-25KW绞车不能进行2个渣车的提升运输。
三、绞车最大提升能力计算根据P=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）公式可得提升绞车绳端载荷W=P/ 〔g（sinα+f1cosα）+qLg（sinα+f2cosα）〕=16000/〔*（sin25°+°）+**（sin25°+°）〕=3799kg所以该绞车最大绳端载荷为3799kg。
绞车提升能力计算
绞车提升设计一、绞车提升能力计算F=n(G+G0)(sinα+ωcosα)+PL(sinα+ωS cosα)式中:n:牵引矿车数量;G: 矿车载重量(3T:5400kg,1T:1800kg)（3T：L：3450B：H：）G0:矿车自重(3T:1250kg,1T:570kg)（1T：L：2300B：H：）α:巷道倾角;ω:矿车阻力系数,通常取0.0105;P:百米钢丝绳重量 (kg);L:钢丝绳长度(百米),ωS:钢丝绳摩擦系数,通常取0.4—0.6;计算结果与绞车提升能力参数F0进行比较:F0>F为满足要求.钢丝绳验算：M/=Q L/ n(G+G0)(sinα+ωcosα)+PL(sinα+ωS cosα)M >M/式中：M/：所计算的钢丝绳安全系数；M：规程或技术规定给出的安全系数；Q L：钢丝绳最大破断力；、一、绞车提升能力计算F=n(G+G0)(sinα+ωcosα)+PL(sinα+ωS cosα)式中:n:牵引矿车数量;G: 矿车载重量(3T:5400kg,1T:1800kg)（L：B：H：）G0:矿车自重(3T:1250kg,1T:570kg)（L：B：H：）α:巷道倾角;ω:矿车阻力系数,通常取0.0105;P:百米钢丝绳重量 (kg);L:钢丝绳长度(百米),ωS:钢丝绳摩擦系数,通常取0.4—0.6;计算结果与绞车提升能力参数F0进行比较:F0>F为满足要求.钢丝绳验算：M/=Q L/ n(G+G0)(sinα+ωcosα)+PL(sinα+ωS cosα)M >M/式中：M/：所计算的钢丝绳安全系数；M：规程或技术规定给出的安全系数；（人员提升为9；货物提升为6.5）Q L：钢丝绳最大破断力；根据我矿实际使用的绞车类型，了解其工作原理、掌握操作技能以及简单的维护方法等；。
绞车提升能力验算
绞车提升能力验算三采回风上山1#绞车提升能力计算一、提升矿车时的相关参数：1、 1#JD40绞车更换成JH-14慢速绞车，使用地点相关参数：使用地点斜巷最大倾角（α）22度，使用地点斜巷长度60m；选用( L ) 70m钢丝绳长度。
绞车绳端载荷（包括提升容器自身重量）（W）2、掘进机部件最大重量+平板车重量＝8060kg+1000kg=9060kg；3、选用绞车性能参数：绞车型号：JH-14 ；电机功率18.5KW，绞车额定牵引力（F）：140 KN；绞车钢丝绳直径（φ）：21.5 mm；绞车用钢丝绳每米重量（q）： 1.674 Kg；绞车用钢丝绳最小总破断力（Q）：307 KN。
二、选型计算1、实际提升时最大静拉力Fmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）=9060*9.8（sin22°+0.015cos22°）+1.674*70*9.8（sin22°+0.15cos22°）=88788*（0.375+0.0139）+1148.364*（0.375+0.139）=35.1KN式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/s2α：斜井中产生最大拉力处的倾角（应根据斜井坡度图逐点计算后确定），f1：提升容器在轨道上运行时的实测阻力系数，采用0.015；f2：钢丝绳在运行中的实测阻力系数，采用0.15；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。
2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Fmax（实际提升时的最大静力）=307/35.1=8.753、电机功率：P=K1* Fmax*V/1000ηP：电机功率K1：电机功率备用系数取1.2.V：卷绳平均速度取0.11m/sFmax：实际提升时最大静拉力η：电机有效功率取0.9P=1.2*35.1*0.11/1000*0.9=5.15KW3、判断F（绞车额定牵引力）140 > Fmax35.1（实际提升时的最大静力）K（钢丝绳安全系数）8.75 > 6.5（提物时）P（电机功率）18.5>5.15（提物时）4、判断结果1#绞车更换成JH-14慢速绞车一次提升1台掘进机最大件（8060kg）时，绞车和钢丝绳安全系数均符合要求。
绞车提升能力计算

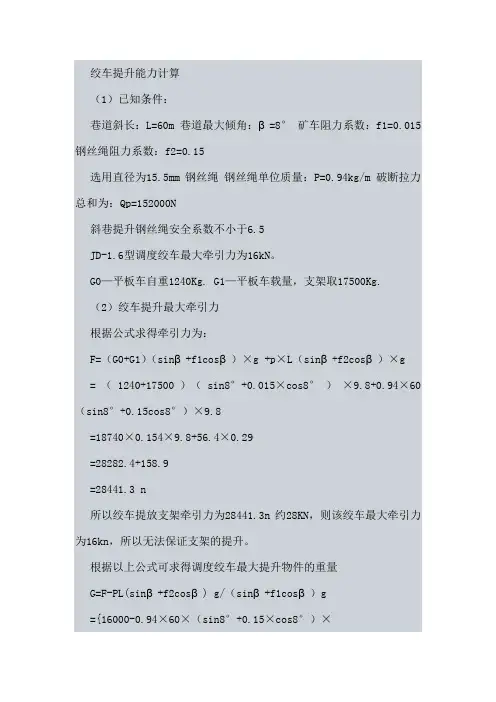

绞车提升能力计算（1）已知条件：巷道斜长：L=60m 巷道最大倾角：β=8° 矿车阻力系数：f1=0.015 钢丝绳阻力系数：f2=0.15选用直径为15.5mm钢丝绳钢丝绳单位质量：P=0.94kg/m 破断拉力总和为：Qp=152000N斜巷提升钢丝绳安全系数不小于6.5JD-1.6型调度绞车最大牵引力为16kN。
G0—平板车自重1240Kg. G1—平板车载量，支架取17500Kg.（2）绞车提升最大牵引力根据公式求得牵引力为：F=（G0+G1）（sinβ+f1cosβ）×g +p×L（sinβ+f2cosβ）×g=（1240+17500）（sin8°+0.015×cos8°）×9.8+0.94×60（sin8°+0.15cos8°）×9.8=18740×0.154×9.8+56.4×0.29=28282.4+158.9=28441.3 n所以绞车提放支架牵引力为28441.3n约28KN，则该绞车最大牵引力为16kn，所以无法保证支架的提升。
根据以上公式可求得调度绞车最大提升物件的重量G=F-PL(sinβ+f2cosβ) g/（sinβ+f1cosβ）g={16000-0.94×60×（sin8°+0.15×cos8°）×9.8}/（sin8°+0.015×cos8°）×9.8=（16000-160.3）/1.5=10559.8kg（3）绞车提放车数计算：n =F/（G0+G1）（sinβ+f1cosβ）×g+p×L（sinβ+f2cosβ）×g =16000/（1240+17500）×（sin8°+0.015×cos8°）×9.8+ 0.94×60×（sin8°+0.15×cos8°）×9.8=16000/28441.3=0.56 n取整数n=0车（4）钢丝绳安全系数验算：提升最大牵引力为28.3kN，JD-25型调度绞车牵引力为16kN，绞车无法满足要求。
无极绳绞车提升能力计算
2101无极绳绞车在24°坡拉端头支架提升能力计算(1)已知条件：运输距离：L=930m矿车阻力系数：f=0.0151 选用直径为6>19/026mm钢丝绳巷道最大倾角：B=13°钢丝绳阻力系数：f=0.32钢丝绳单位质量P=2.43kg/m破断拉力总和为：Qp=373000N《煤矿安全规程》中斜巷提升钢丝绳安全系数不小于3.5SQ-120B型无极绳绞车最大牵引力为120kNoG—平板车自重2200Kg.G—端头支架载重取28400Kg.01G—梭车自重2000Kg钢丝绳自重4860Kg共计37460Kg2(2)绞车提升最大牵引力根据公式求得牵引力为：F=(G+G+G)(sinB+fcosB)Xg+pXL(sinB+fcosB)Xg01212=(2200+28400+2000)(sin13°+0.015Xcos13°)X9.8+2.43X2000sin13°+0.3cos13°)X9.8=32600X0.24X9.8+2.43X2000X0.52X9.8=76675.2+24766.56=101441.76N所以绞车提放端头支架牵引力为101441.76N约101.44KN，该绞车最大牵引力为120kN,所以能保证端头支架的提升。
根据以上公式可求得SQ-120B无极绳绞车在13°坡时的最大提升物件重量G=F-PL(sinB+fcosB)g/(sinB+fcosB)g21二{120000-2.43X2000X(sin13°+0.3Xcos13°)X9.8}/(sin13°+0.015Xcos13°)X9.8=(120000-24766.56)/2.352=40490kg(3)钢丝绳安全系数验算：提升最大牵引力为101.44kN,SQ-120B型无极绳绞车牵引力为120kN,绞车满足要求。
1.6米绞车最大提升重量计算
1.6米绞车最大提升重量计算1、使用钢丝绳规格：6×19—Φ24.52、绞车最大提升能力：45KN3、绳长：L=367+43=410m4、钢丝绳单位质量：2Kg/m5、总破断拉力：Q=405KN6、车轮与轨道摩差系数：f 1=0.0157、钢丝绳与轨枕摩擦系数：f 2=0.38、提升坡度：α=22°根据公式 ααααcos sin )cos (sin 2++-=f qL g F G =22cos 015.022sin )22cos 3.022(sin 41021045000++⨯- =10204.86Kg ≈10T目前所用矿车重量按1T ，载重按1.5T 计算，若提升这种满载矿车，最多能提升4辆。
此时总重量为G=（1+1.5）×4=10T)cos (sin )cos (sin 21ααααf qL f G F +++==10000(22cos 015.022sin +)+)22cos 3.022(sin 4102+⨯=4420.4Kg=44204N=44.2KN ＜45KN9、安全系数N=204.44405 F Q =9.16 10、结果经过验算绞车与钢丝绳安全系数符合要求。
11、根据有关资料，我矿现下放掘进机最大件重量为7.915T ，平板车重量为1.5T ，合计重量为9.415T ，小于10T ，可以满足要求。
聚德煤业机电科2010年12月1日掘进机下放主要零部件重量和尺寸截割机构：6930Kg 3685×1416×1120(mm) 装载机构：3870Kg 1957×3000×605(mm) 刮板输送机：2789 Kg 6735×1583×535(mm) 回转台：2825 Kg 1742×1490×775(mm) 前机架：5790 Kg 3305×1470×1445(mm) 后机架：6004 Kg 2265×1690×1445(mm) 左/右行走机构: 6040/7915 Kg 4430×1095×835(mm) 泵站：1381 Kg 1960×765×870(mm) 油箱：963 Kg 2160×800×934(mm) 操纵台：522.6 Kg 1500×775×913(mm)。
主斜井提升机的提升能力计算
主斜井提升能力计算
1.主斜井绞车主要技术参数
2.钢丝绳的安全系数
该绞车配套钢丝绳选用6V×19+FC-30.0型，钢丝绳技术参数为：绳径d=30mm,单位长度重量p=3.32kg/m,抗拉强度1770MPa,最小破断拉力516kN。
m=Q P×1.177/Fmax=516×1.177/90=6.74>6.5 符合《煤矿安全规程》
3.钢丝绳最大静张力
总质量按17t计算,受力如下图：
图示说明：F——箕斗所受牵引力
G——箕斗所受重力
F——箕斗所受摩擦力
F1——箕斗所受重力平行轨道的分力
F2——箕斗所受重力向垂直于轨道的分力
N——轨道支撑力
牵引列车受力分析：箕斗(按8m3箕斗考虑)总重量为17吨左右，巷道倾角按21°计算，那么：
G=17000×9.8=166600N=166.6KN，
F1=G×Sin21°=59704N=59KN，
F2=G×Cos21°=155534N=155KN，
f=F2×0.1=15.5KN，
则F=F1+f=59+15.5=74.5KN
考虑钢丝绳自重：
1150米钢丝绳带来的阻力为：1150×3.32×9.8×Sin21=13408.8N=13.4KN
主斜井绞车需提供的最大张力为：74.5+13.4=87.9KN<90KN
因此：主斜井绞车具备提升17吨重物的能力。
煤矿绞车提升能力计算
二水平西六绞车提升能力绞车型号：JKB-2×1.5减速器速比：30功率：315KW转速：993r/min绞车额定拉力：60KN钢丝绳：Φ28钢丝绳每米质量：2.834Kg/m试验破断拉力总和:507.19KN井筒倾角:21º。
井筒斜长:525米矿车自重:720㎏一、计算矿车货载质量c rv G ϕ=公式取自《煤矿固定机械及运输设备》（9－24）式式中：G —矿车中货载质量ϕ—矿车装满系数，倾角20 º以下时，φ＝1，倾角21～25 º时，φ＝0.95～0.9，倾角26 º～30 º时，φ＝0.85～0.8r —散集密度t/m 3一般岩石1.8t/m 3 一般煤1t/m 3v c —矿车容积，m 3；取1.7c rv G ϕ=岩＝0.9×1.8×1.7＝2.754t查MGC1.7-6型号矿车最大载重量为2.7t 。
取载岩石重量2.7吨。
G 煤＝0.9×1×1.7＝1.53t为增大安全系数，取1.6吨。
二、验算最大提升速度：s m i DnV /46.33060214.399360=⨯⨯⨯==π 式中：n------电动机额定转速 993r/minD-----滚筒直径 2米i-------减速器速比 30实际最大提升速度3.46米/秒三. 按电机功率计算最大牵引力V K n N Fa ⨯⨯⨯=1000max N Fa 7.7803446.305.110009.0315max =⨯⨯⨯= 式中：K--备用系敉，一般电机为1.05～1.2,取1.05n —机械效率，行星齿轮传动为0.9N —电机功率，315KWV —提升容器最大速度，3.46米/秒四、按绞车最大牵引力计算一次提升质量[]g PL G G n Fa )cos (sin )cos )(sin (0m ax θωθθωθ'++++=公式取自《煤矿固定机械及运输设备》（9－32）式max 0(sin 'cos )()(sin cos )Y Fa PL g n G G gθωθθωθ-+=++ 式中：P —钢丝绳每米质量，2.834㎏/m 查于钢丝绳铭牌L －提升距离，从上过卷至最下底弯道ω，—钢丝绳运行阻力系数，ω，=0.25～0.4取0.25ω－矿车运行阻力，0.01～0.015取0.015g —重力加速度9.8m/s 2Gy 岩－2.7tG 0—矿车自重，0.72t021sin =0.358021cos =0.9331、 提岩：8.9)933.0015.0358.0()2700720(8.9)933.025.0358.0(525834.27.78034n ⨯⨯+⨯+⨯⨯+⨯⨯-= n ＝5.59取n ＝5台2、 提煤：8.9)933.0015.0358.0()1600720(8.9)933.025.0358.0(525834.27.78034n ⨯⨯+⨯+⨯⨯+⨯⨯-= n ＝8.25取n ＝8台3、 空车：8.9)933.0015.0358.0(7208.9)933.025.0358.0(525834.27.78034n ⨯⨯+⨯⨯⨯+⨯⨯-= n ＝26.5取n ＝26台五、根据连接器强度校验拉车数)cos )(sin 0(60000θωθ++≤G G g n 公式取自《矿井提升运输设备》式中：三环链破断拉力----60000N 提岩83.4)933.0015.0358.0()2700720(8.960000n =⨯+⨯+⨯≤ 提全岩饱车4台 提煤1.7)933.0015.0358.0()1600720(8.960000n =⨯+⨯+⨯≤ 提煤车7台 提空车9.22)933.0015.0358.0(7208.960000n =⨯+⨯⨯≤ 提空车22台六、绞车额定能力拉车数n ≤()()()θωθθωθcos sin cos sin '0+⨯⨯++-g G G Lpg FF —绞车额定静张力60KNP —钢丝绳每米质量，2.834㎏/m 查于钢丝绳铭牌L －提升距离，从上过卷至最下底弯道ω，—钢丝绳运行阻力系数，ω，=0.25～0.4取0.25ω－矿车运行阻力，0.01～0.015取0.015g—重力加速度9.8m/s2Gy岩－2.7tG0—矿车自重，0.72tsinθ＝0sin25=0.423cosθ＝0cos25=0.906提岩：n≤8.9)933.0015.0358.0()2700720(8.9)933.025.0358.0(525834.260000⨯⨯+⨯+⨯⨯+⨯⨯-=4.1提岩石车4台提煤：n≤8.9)933.0015.0358.0()1600720(8.9)933.025.0358.0(525834.260000⨯⨯+⨯+⨯⨯+⨯⨯-=6.1提煤车6台提空车：n≤8.9)933.0015.0358.0(7208.9 )933.025.0358.0(525834.260000⨯⨯+⨯⨯⨯+⨯⨯-=19.6提空车19台七、提升能力表综合三项计算结果和提升现场实际情况，确定单钩提升串车为：煤车6台、岩车4台，由于绞车桥头过卷至头道岔子距离长度，因此空车提7台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七采区1510 JD-25KW绞车提升能力核算
一、已知条件
1、使用地点：七采区1510进风材上
使用地点斜巷最大倾角（α）25度，使用地点斜巷长度（L）
22.5m；
绞车钢丝绳端载荷（包括提升容器自身重量）（W）4000kg；
2、绞车性能参数：
绞车型号：JD-25KW；绞车额定牵引力（F）：16KN；
电动机功率：25KW 最大绳速：1.20m/s 电动机转速：1470r/min 重量：1470kg 容绳量：400m 钢丝绳直径：16mm 钢丝绳直径（φ）：18.5mm；传动比：35.2
绞车用钢丝绳每米重量（q）：1.11Kg；
绞车用钢丝绳最小总破断力（Q）：158KN。
二、提升能力验算
1、实际提升时最大静拉力
Pmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）
=4000*9.8*（sin25°+0.015cos25°）+1.11*22.5*9.8
（sin25°+0.5cos25°）
=17.314KN
式中W：绳端载荷（提升容器自身重量+载荷的质量），kg
g：重力加速度，9.8m/S2
α：斜井中产生最大拉力处的倾角25度（应根据斜井坡度
图逐点计算后确定）
f1：提升容器在轨道上运行时的实测阻力系数，采用0.015；
f2：钢丝绳在运行中的实测阻力系数，采用0.5；
q：钢丝绳单位长度的质量，Kg/m；
L：使用地点斜巷长度，m。
2、钢丝绳安全系数
K=Q（钢丝绳最小总破断力）/Pmax（实际提升时的最大静力）
=158/17.314=9.13
3、判断
F（绞车额定牵引力）＜Pmax（实际提升时的最大静力）
K（钢丝绳安全系数）9.13>6.5（提物时）
4、判断结果
由于绞车额定牵引力小于绞车实际提升的最大静力，所以JD-25KW绞车不能进行2个渣车的提升运输。
三、绞车最大提升能力计算
根据P=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）公式可得提升绞车绳端载荷
W=P/ 〔g（sinα+f1cosα）+qLg（sinα+f2cosα）〕
=16000/〔9.8*（sin25°+0.015cos25°）+1.11*22.5*9.8（sin25°+0.5cos25°）〕
=3799kg
所以该绞车最大绳端载荷为3799kg。
