抗裂砂浆的性能检测报告
检测报告
委托单位：
工程名称：
检测内容：
报告编号：
报告日期：
抗裂剂及抗裂砂浆性能检测报告
报告编号：
第1页共2页
工程名称自检项目
委托单位委托日期检验日期报告日期
施工单位
/ 委托编号
样品编号
出厂日期/
检测性质委托检验合格证号 /
样品名称抗裂砂浆样品状况符合试验要求
生产单位规格型号Rf
样品数量5kg 代表数量/
注册商标/ 配料比粉:水=4:1
使用部位 /
检验项目可操作时间、在可操作时间内拉伸粘结强度、拉伸粘结强度、浸水拉伸粘结强度、压折比
主要检验仪器电子万能材料试验机型号规格: 管理编号:
有效期至
见证单位/
见证人/ 证书编号/
检测依据JG158-2004《胶粉聚苯颗粒外墙外保温系统》JG/T24-2000《合成树脂乳液砂壁状建筑涂料》
检测结果见附表
检测结论该样品所检项目符合标准JG158-2004技术指标要求。
说明检验项目由委托方提出。
批准：审核：校核：检验：
抗裂剂及抗裂砂浆性能指标
报告编号：第2页共2页
检测项目单位指标要求检测结果
抗裂砂浆
可操作
时间
可操作时间h ≥1.5 1.5
在可操作时间
内拉伸粘结强
度
MPa ≥0.7 0.8
拉伸粘结强度（常温
28d）
MPa ≥0.7 0.9
浸水拉伸粘结强度（常
温28d，浸水7d）
MPa ≥0.5 0.6 压折比/ ≤3.0 2.5
声
明
1．报告未盖本公司“试验专用章”无效。
2．复制报告未重新加盖本公司“试验专用章”无效。
3．报告无批准、审核、校核、检验印章无效。
4．报告涂改无效。
5．对报告若有异议，应于收到之日（以邮戳为准）起15日内，向本公司提出。
6．一般情况，委托检测仅对来样负责。
7．有关检测数据未经允许，委托单位不得擅自向社会发布信息。
批准：审核：校核：检验：。
抗裂砂浆说明
聚合物抗裂砂浆（抗裂抹面砂浆）使用说明聚合物抗裂砂浆是专业应用于保温板的罩面和抹灰抗裂的理想材料，本产品引进国外先进的生产技术配以多种添加剂经双轴无重力粒子混合机均混而成的粉状建材产品。
保温砂浆的优劣直接影响着整个保温系统的使用效果和使用寿命，采用本砂浆进行罩面的保温系统有效的解决了外墙保温的保温、隔热、抗风压、防火、耐冻融、憎水、耐候、阻燃、透气、开裂等问题，同时具有柔性好，产品粘结强度高，防水抗裂效果好，操作方便，易于控制等优点，能确保长期使用性能，环保安全。
用途：抗裂砂浆主要用于“聚苯板玻纤网格布聚合物砂浆做法”中聚苯板（EPS）、挤塑板（XPS）的墙面及顶棚保温系统的抹面层、易裂部位的修补、旧墙瓷砖翻新和“现浇混凝土模板内置保温板的做法”及胶粉聚苯颗粒保温浆料做法中表层的抗裂。
性能指标依据DBJ01-63-2002<<外墙外保温聚合物砂浆质量检验标准>> 检测项目性能指标检验结果拉伸粘结强度（Mpa）砂浆-聚苯板常温常态 0.10,且聚苯破坏 0.10，聚苯破坏耐水 0.10,且聚苯破坏 0.10，聚苯破坏耐冻融0.10,且聚苯破坏 0.10，聚苯破坏砂浆-砂浆常温常态 0.70 0.89 耐水≥0.50 0.90 耐温≥0.50 0.59 耐冻融≥0.50 0.55 可操作时间，h ≥2 2.5 柔韧性（28压折比）≤3 2.8 24h吸水量，g/m3 ≤1000 525 透水性（24h），ml ≤3 2 抗裂性 5mm以下无裂纹 5mm以下无裂纹施工方法：具体做法可参考《DBJ/T01-38-2002外墙外保温施工技术规程》基层处理：粘贴的保温板表面应平整、坚固、清洁。
缝宽超出2mm时用相应厚度的聚苯片填塞，严禁用砂浆填充。
拼缝高差不大于1.5mm，否则应用砂纸或专用打磨机具打磨平整。
抗裂砂浆：水=4：1（重量比）使用电动搅拌器充分搅拌均匀，静置5-10分钟，再次搅拌即可使用，搅拌好的砂浆最好在2个小时内用完，严禁将已凝固的砂浆二次搅拌再投入使用。
聚合物抗裂砂浆
聚合物抗裂砂浆产品说明书北京中德新亚建筑技术有限公司聚合物抗裂砂浆聚合物抗裂砂浆由优质水泥、填料、进口高分子聚合物和精选添加剂配造而成，无毒环保粉状体。
一、产品特点1、与钢丝网架板具有极佳的粘结力。
2、具有优异的保水性和抗裂性。
3、具有良好的耐水性、耐候性和适宜性的抗压、抗折强度。
4、施工简便，加水搅拌均匀即可使用。
二、适用范围聚合物抗裂砂浆适用于大模内置或机械固定单面钢丝网架板的厚抹面。
三、性能指标项目指标可操作时间≥1.5h拉伸粘结强度(常温28d) ≥0.7 MPa耐水拉伸粘结强度(常温28d浸水7d) ≥0.5 MPa压折比≤3.0注：拉伸粘结强度指与涂有界面剂的水泥砂浆板的强度四、施工工艺1.抹灰前准备：(1)凡保温板表面有余浆与板面结合不好，如有酥松空鼓现象者均应清除干净，无灰尘、油渍和污垢。
(2)绑扎阴阳角，窗口四角角网，角网尺寸400mm×1200mm、200mm×1200mm钢丝网架板拼缝处应用火烧丝绑扎，间距应小于或等于150mm，窗口四角八字网尺寸应为400mm×200mm呈45°。
(3)两层之间保温板钢丝网应断开不得相连。
2.抹灰：(1)板面上界面剂如有缺损，应补上界面处理剂，要求均匀一致，不得露底（包括钢丝网架）。
(2)抹灰层之间及抹灰层与保温层之间必须粘结牢固，无脱层、空鼓现象；表面光滑洁净，接茬平整，线脚须垂直、清晰。
(3)抹灰应分底层和面层，分层抹灰待底层抹灰凝结后可进行面层抹灰，每层厚度以不超过15㎜为宜。
每一层有一定强度后需喷水养护。
(4)分隔条宽度、深度要均匀一致，平整光滑，横平竖直，棱角整齐，滴水线槽流水坡要正确、顺直，槽宽和深度不小于10mm。
(5)如为涂料装饰抹灰完成后，在常温下24h表面平整无裂纹，即可在面层抹4～5mm聚合物水泥砂浆涂塑耐碱玻纤网格布防护层，然后在表面做柔性腻子和水性涂料。
(6)外墙如贴面砖宜采用胶粘剂并按JGJ110-97《建筑工程饰面砖粘结强度检验标准》进行检验。
抗裂砂浆 标准
抗裂砂浆标准摘要：一、抗裂砂浆简介1.定义与作用2.适用范围二、抗裂砂浆标准1.我国相关标准a) 抗裂砂浆的国家标准b) 行业标准2.国际标准a) 欧洲标准b) 美国标准三、抗裂砂浆性能指标1.基本性能指标a) 粘结强度b) 抗压强度c) 柔韧性d) 耐候性2.环保性能指标a) 甲醛释放量b) VOC 含量四、抗裂砂浆的施工与应用1.施工方法a) 基层处理b) 配料与搅拌c) 施工技术与要求2.应用领域a) 建筑墙体b) 屋面c) 地面正文：一、抗裂砂浆简介抗裂砂浆是一种具有良好粘结力、抗裂性能和耐候性的砂浆，主要用于建筑墙体、屋面、地面等易受温度变化、干湿循环等因素影响的部位，以提高建筑物的使用寿命和舒适度。
1.定义与作用抗裂砂浆是一种以水泥、砂、纤维等为主要原料，添加一定比例的化学助剂和矿物掺和料制成的砂浆。
它具有较高的粘结强度、抗压强度和柔韧性，能有效抵抗建筑物因温差、干湿循环等因素引起的裂缝。
2.适用范围抗裂砂浆广泛应用于民用、工业建筑的墙体、屋面、地面等部位，特别适用于高层建筑、别墅、住宅等对建筑质量要求较高的项目。
二、抗裂砂浆标准为了保证抗裂砂浆的质量和性能，我国制定了相关的国家标准和行业标准，对产品进行规范。
同时，国际上也有相应的标准。
1.我国相关标准a) 抗裂砂浆的国家标准：GB/T 25181-2019《建筑用抗裂砂浆》。
该标准规定了抗裂砂浆的分类、要求、试验方法、检验规则及标志、包装、运输和贮存等内容。
b) 行业标准：JC/T 2031-2019《建筑用抗裂砂浆》。
该标准规定了抗裂砂浆的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
2.国际标准a) 欧洲标准：EN 13984-2002《砂浆和混凝土中的附加剂》。
该标准规定了砂浆和混凝土中使用的附加剂的分类、性能要求、试验方法等内容。
b) 美国标准：ASTM C 1425-2018《用于建筑砂浆的纤维》。
防水界面剂及抗裂砂浆性能
防水界面剂性能概述：防水界面剂是以微晶混合物为基材，与多种混凝土添加剂复合及水泥拌合而成的特种单组份干混砂浆，采用国际先进的无重力干粉搅拌技术在工厂预拌生产包装，拆包后加水搅拌均匀后即可使用。
适用于新旧砖墙面、混泥土加气块墙面、混凝土结构的地面、墙面及厨房、厕浴间、地下室、水池等防潮及抗渗要求部位的刚性粉刷，厚度5-20mm 之间，产品环保、无毒、无污染、耐久性好；具有良好的和易性，抗变形能力强、强度高、耐磨损、抗裂效果好，抗渗力强，防水效果好，使用操作简便，与各种基材粘结牢固，并可替代找平及粉刷砂浆。
1、技术指标：执行标准：DB42/T743—2011(DB42/T743—2016)2、施工工艺：⑴施工前准备：基层面要用水充分润湿，无积水时方可施工。
防水砂浆涂抹前，基层混凝土和砂浆强度应不低于设计值的80%。
⑵基面处理：要求彻底清除基面污物,灰尘和疏松层，基层应平整结实，凹陷处、裂缝、孔洞等应用防水砂浆先行填补处理，油污处要进行清洗，若为地下防水，还要检查有没有渗漏点，如有渗漏点，要事先进行堵漏处理。
⑶砂浆搅拌：采用砂浆搅拌机或手提电钻配以搅拌杆进行现场搅拌，不能采用人工拌和。
搅拌时间比普通砂浆要延长2〜3分钟，宜先预搅拌2分钟，静停2分钟后再二次搅拌，以便充分搅拌均匀。
一次搅拌量应根据抹灰速度进行调整，每次不要搅拌太多，搅拌好的砂浆要在1小时内用完。
施工中因环境温度、风力等因素影响可适量加水,以标准比例拌制的稠度为准。
涂刷料浆：干粉料:水=1:0.3；抹面料浆：干粉料:水=1:0.25。
⑷管根部、地漏口、结构转角等细部构造处，应进行增强处理。
管根部周围在基层宜剔宽深约为1cm的槽，用防水界面剂嵌入后再涂抹防水界面剂一遍，压入一层网格布。
其上再进行一次防水界面剂抹灰。
⑸砂浆防水层施工：砂浆厚度应根据防水等级确定：地上工程宜为4〜6mm；地下工程宜26.0mm。
防水层宜进行二至三遍抹灰施工，每层抹灰厚度为2〜3mm,第一层抹灰抹完后，干燥成膜（不小于5小时）后再进行第二层抹灰。
聚合物抗裂砂浆作用

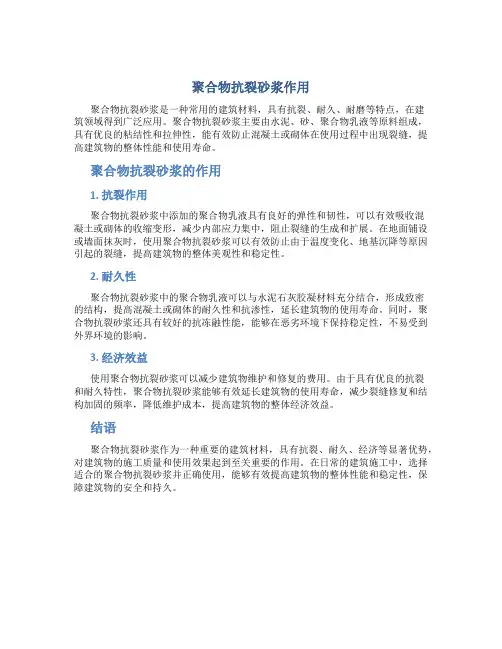

聚合物抗裂砂浆作用
聚合物抗裂砂浆是一种常用的建筑材料，具有抗裂、耐久、耐磨等特点，在建
筑领域得到广泛应用。
聚合物抗裂砂浆主要由水泥、砂、聚合物乳液等原料组成，具有优良的粘结性和拉伸性，能有效防止混凝土或砌体在使用过程中出现裂缝，提高建筑物的整体性能和使用寿命。
聚合物抗裂砂浆的作用
1. 抗裂作用
聚合物抗裂砂浆中添加的聚合物乳液具有良好的弹性和韧性，可以有效吸收混
凝土或砌体的收缩变形，减少内部应力集中，阻止裂缝的生成和扩展。
在地面铺设或墙面抹灰时，使用聚合物抗裂砂浆可以有效防止由于温度变化、地基沉降等原因引起的裂缝，提高建筑物的整体美观性和稳定性。
2. 耐久性
聚合物抗裂砂浆中的聚合物乳液可以与水泥石灰胶凝材料充分结合，形成致密
的结构，提高混凝土或砌体的耐久性和抗渗性，延长建筑物的使用寿命。
同时，聚合物抗裂砂浆还具有较好的抗冻融性能，能够在恶劣环境下保持稳定性，不易受到外界环境的影响。
3. 经济效益
使用聚合物抗裂砂浆可以减少建筑物维护和修复的费用。
由于具有优良的抗裂
和耐久特性，聚合物抗裂砂浆能够有效延长建筑物的使用寿命，减少裂缝修复和结构加固的频率，降低维护成本，提高建筑物的整体经济效益。
结语
聚合物抗裂砂浆作为一种重要的建筑材料，具有抗裂、耐久、经济等显著优势，对建筑物的施工质量和使用效果起到至关重要的作用。
在日常的建筑施工中，选择适合的聚合物抗裂砂浆并正确使用，能够有效提高建筑物的整体性能和稳定性，保障建筑物的安全和持久。
抗裂砂浆作业指导书
作业指导书检测项目：抗裂/抹面砂浆文件编号：JSWD/ZY-2135受控状态：批准：审核：编制：江苏万达地质工程勘测设计有限公司抗裂/抹面砂浆拉伸粘结强度检测一、适用范围本作业指导书适用于建筑保温系统中抗裂/抹面砂浆拉伸粘结强度检验。
二、检验依据《胶粉聚苯颗粒外墙外保温系统》 JG/T 158-2013《膨胀聚苯板薄抹灰外墙外保温系统》 JG 149-2013《水泥胶砂强度检验方法（ISO法）》 GB/T 17671-2013 三、检验仪器及设备水泥胶砂搅拌机；水泥净浆搅拌机；水泥胶砂振实台；建筑保温材料拉压性能检测装置；电热恒温干燥箱；金属型框、拉伸夹具等。
四、试验过程：1.应按照使用说明书规定的比列和方法配置抗裂/抹面砂浆；2.试件制作2.1按照标准 JG/T 158-2013制备试件，过程如下：1）将抗裂/抹面砂浆按规定的试件尺寸涂抹在要求的基材试块上，涂膜厚度为（3-5mm）试件尺寸为40mm×40mm或50mm×50mm。
2）试件制作好后立即用聚乙烯薄膜封闭，在标准试验条件下养护7d，去除聚乙烯薄膜，在标准实验条件下继续养护21d。
2.2按照标准 JG 149-2003制备试件，过程如下：1）拉伸粘结原强度按照JG/T3049-1998中5.10进行测定：将金属型框置于70mm×70mm×20mm的表观密度为18kg/m3按照规定经过陈化后合格的膨胀聚苯板上，将试样浆料填满型框，厚度约为3mm厚，用刮刀平整表面，除去型框，在标准试验条件下养护7d，即为试件。
2）养护期间将试件置于水平状态，用双组份环氧树脂均匀涂布于砂浆表面，并在其上面放置钢制上夹具，加约1KG砝码，除去周围溢出粘结剂，放置72h，除去砝码。
2.试件数量：每组试件为6个。
3.拉伸过程：养护期满后进行拉伸粘结强度测定，拉伸速度为（5±1）mm/min,记录每个试件的测试结果F及破坏界面。
抗裂砂浆检测报告
抗裂砂浆检测报告抗裂砂浆是现代建筑中不可或缺的一种材料，使用范围广泛。
但是，尽管抗裂砂浆具有耐久性和强度，但由于质量问题，不可避免地会出现各种问题。
因此，对于抗裂砂浆的检测是非常重要的。
抗裂砂浆的检测可以用多种方法。
其中，最普遍的是结构现场检测和实验室检测。
结构现场检测可以通过肉眼观察或工具测试来完成。
这种方法是在结构建造期间进行的，尽管缺乏精确性，但也能够及时发现一些问题。
实验室检测则需要将抗裂砂浆样品带回实验室进行分析和测量。
这种方法可以提供精确的数据，通常用于质量控制和质量保证。
根据实验室测试数据，抗裂砂浆的检测报告通常包括以下几个方面。
一、抗拉强度检测抗拉强度检测是抗裂砂浆检测的必要部分。
这是由于在裂缝形成前，砂浆的抗拉强度直接影响着结构的强度和耐久性。
该检测一般采用万能试验机进行。
将标准试件放置在钳夹之间，提供初始的预载荷，然后进行循环荷载。
根据应变测量，可以计算出试件抗拉强度。
二、抗压强度检测在抗裂砂浆的使用过程中，除了抗拉强度意外，抗压强度也是关键的参数之一。
抗压强度的测量方式和抗拉强度类似，均采用万能试验机。
三、干缩性能检测干缩性能是指抗裂砂浆在使用期间干燥过程中的收缩程度。
一般来说，干燥时抗裂砂浆所含水分会逐渐挥发、减少并收缩，从而导致变形和开裂。
所以，此项检测也非常重要。
实验室测试可以通过测量砂浆的干缩率来评估抗裂砂浆的干缩性能。
四、耐水性能检测抗裂砂浆在使用过程中需要具备出色的耐水性，否则就会发生开裂和脱落。
实验室测试可以通过浸泡试件在水中一段时间，然后进行强度测试来评估抗裂砂浆的耐水性。
总之，抗裂砂浆检测对于建筑行业来说非常重要。
通过实验室检测，可以评估抗裂砂浆的性能表现和品质保证，以提高建筑物的强度和耐久性。
砂浆配合比设计检测报告
砂浆配合比设计检测报告一、摘要本次检测是针对建筑工程项目中所使用的砂浆配合比设计进行的检测。
通过对砂浆进行各项物理性能测试，包括流动度、抗压强度、抗折强度等指标的检测与分析，评估砂浆的质量是否符合设计要求。
二、引言砂浆是建筑施工中常用的一种材料，用于粘结和抹灰。
其质量直接关系到建筑工程的安全和持久性。
因此，对砂浆配合比的设计和质量的检测十分重要。
三、实验方法1.流动度测试：按照相关标准，在规定时间内使用流动度锥进行测试，记录砂浆的流动距离。
2.抗压强度测试：采用万能试验机进行试验，按照一定速度加载，记录破坏荷载。
3.抗折强度测试：按照相关标准，在规定载荷下进行测试，记录破坏荷载。
四、结果与分析1. 流动度测试结果：根据测试，砂浆的流动度为X cm。
流动度测试结果表明砂浆的流动性良好，适宜用于施工作业。
2.抗压强度测试结果：根据测试，砂浆的抗压强度为XMPa。
抗压强度测试结果表明砂浆的强度合格，符合设计要求。
3.抗折强度测试结果：根据测试，砂浆的抗折强度为XMPa。
抗折强度测试结果表明砂浆的抗折能力良好，适宜用于抹灰工作。
五、讨论根据实验结果，本次砂浆配合比设计的流动度、抗压强度和抗折强度均符合设计要求。
说明该配合比设计合理，并且在施工阶段能够满足工程要求。
同时，该砂浆具有良好的流动性和强度，可提高施工效率和工程质量。
六、结论通过本次砂浆配合比设计的检测，得出以下结论：1.砂浆的流动度符合设计要求，适宜用于施工作业。
2.砂浆的抗压强度和抗折强度均符合设计要求，具有良好的强度性能。
3.该配合比设计合理，能够满足工程要求，并可提高施工效率和工程质量。
七、改进建议针对本次砂浆配合比设计的检测结果1.在实际施工过程中，应严格控制砂浆的流动度，以确保施工的精度和一致性。
2.在配合比设计中，还可以进一步优化配合比，以提高砂浆的性能和使用寿命。
[1]相关标准九、附录。
抗裂砂浆的性能检测报告
检测报告委托单位：工程名称：检测内容：报告编号：报告日期：抗裂剂及抗裂砂浆性能检测报告报告编号：第 1 页共 2 页工程名称自检项目委托日期委托单位检验日期报告日期委托编号施工单位样品编号/出厂日期/检测性质委托检验合格证号/样品名称抗裂砂浆样品状况符合试验要求生产单位规格型号Rf 样品数量5kg代表数量/注册商标/配料比粉: 水 =4:1使用部位/可操作时间、在可操作时间内拉伸粘结强度、拉伸粘结强度、浸水拉伸粘结强度、压折检验项目比电子万能材料试验机型号规格 :主要管理编号 :检验仪器有效期至见证单位/见证人/证书编号/JG158-2004 《胶粉聚苯颗粒外墙外保温系统》检测依据JG/T24-2000 《合成树脂乳液砂壁状建筑涂料》检测结果见附表检测结论该样品所检项目符合标准JG158-2004 技术指标要求。
说明检验项目由委托方提出。
批准：审核：校核：检验：抗裂剂及抗裂砂浆性能指标报告编号：第 2 页共 2 页检测项目单位指标要求检测结果可操作时间h≥可操作在可操作时间时间MPa内拉伸粘结强≥抗度裂拉伸粘结强度（常温MPa≥砂28d）浆浸水拉伸粘结强度（常MPa≥温 28d，浸水 7d）压折比/≤1．报告未盖本公司“试验专用章”无效。
2．复制报告未重新加盖本公司“试验专用章”无效。
声3．报告无批准、审核、校核、检验印章无效。
4．报告涂改无效。
明5．对报告若有异议，应于收到之日（以邮戳为准）起15 日内，向本公司提出。
6．一般情况，委托检测仅对来样负责。
7．有关检测数据未经允许，委托单位不得擅自向社会发布信息。
批准：审核：校核：检验：。
抗裂砂浆
抗裂砂浆1.检测标准：《胶粉聚苯颗粒外墙外保温系统材料》JG/T 158-2013《水泥胶砂强度检验方法》GB/T17671-19992.检测仪器：KYJ-A保温材料压缩性能试验机BAOKY-128JJ—5型水泥胶砂搅拌机BAOKY-251WHY-10/300微机控制全自动压力试验机BAOKY-2483.标准试验条件：空气温度（23±2）℃，相对湿度（60±15）%。
在非标准试验条件下试验时，应记录温度和相对湿度。
4.检测方法：4.1拉伸粘结强度4.1.1试件制备试件制备应符合下列要求：a.应按使用说明书规定的比例和方法配置抗裂砂浆b.将抗裂砂浆按规定的试件尺寸涂抹水泥砂浆试块（厚度不宜小于20mm）或胶粉聚苯颗粒浆料试块（厚度不宜小于40mm）基材上，涂抹厚度为（3~5）mm。
试件尺寸为40*40mm或50*50mm，试件数量各6个；c.试件制作好后立即用聚乙烯薄膜封闭，在标准试验条件下养护7d，去除聚乙烯薄膜，在标准条件下继续养护21d。
4.1.2 试验步骤试验应按下列步骤进行：a.将相应尺寸的金属块用高强度树脂胶粘剂胶粘合在试件上，树脂胶粘剂固化后，将试件按下列条件分别进行处理：1）.标准状态：无附加条件2）.浸水处理：浸水7d，到期试件从水中取出并擦拭表面水分，在标准试验条件下干燥7d。
b.将试件安装到适宜的拉力试验机上，进行拉伸粘结强度测定，拉伸速度为（5±1）mm/min.记录每个试件破坏时的拉力值。
如金属块与胶粘剂脱开，测试值无效。
4.1.3试验结果拉伸粘结强度从6个试验数据中取4个中间值得算术平均值，精确值0.1MPa。
4.2可操作时间4.2.1 试验步骤抗裂砂浆配置后，按使用说明提供的可操作时间放置后，按4.1的规定进行标准状态拉伸粘结强度测定，当使用书没有提供可操作时间时，按1.5h进行测定。
4.2.2试验结果试验结果应符合JG/T 158-2013表9规定，放置时间或1.5h即为该抗裂砂浆可操作时间不符合标准要求。
