钣金焊接工艺守则
钣金与焊接工艺规范
钣金与焊接工艺规范1、总则1.1、本守则规定了钣金件、焊接件在下料、折弯、焊接、清理、焊接等主要工序的工艺守则。
1.2、当本守则与工艺文件和图纸冲突时，以工艺文件和图纸为准。
2、零件的下料2.1、材料的清理：2.1.1、零件使用的板、型材原则上要求下料前进行抛喷丸清理后在进行切割。
尤其是图纸尺寸小、下料后和焊接后难以进行抛丸清理的小件，更要在下料前进行清理。
2.1.2、振动类工件，必须使用原平板，或者依照图纸要求材质使用板材。
所使用的板型材必须进行焊前清理。
2.2、钣金件的下料一般采用砂轮切割机下料、剪板机下料、冲床下料、手工气割下料、自动气割下料、等离子切割下料等方式，具体下料方式一般按以下原则进行选择：a、图样及工艺文件已明确规定的应按照图样及工艺规定的执行。
b、适用剪板机下料的必须用剪板机下料。
c、型钢下料应尽量采用切割机下料。
d、适用自动气割机下料的应尽量采用自动气割机下料。
e、图样要求下料表面粗糙度Ra≤25的应采用剪板下料、自动气割机下料。
2.3、零件下料技术要求：2.3.1、下料尺寸应符合图样及工艺文件的要求。
2.3.2、下料后进行机械加工的零件应留有合理的加工余量。
手工气割下料毛坯每边加工余量(参考件)2.3.3、剪板下料的工件周边应齐平，不得有咬边现象，直线度误差每1000mm≤1.5mm，相互垂直面的垂直度每1000mm≤3mm。
2.3.4、气割下料前应检查场地是否符合安全要求，工件应垫平，工件下面应留有一定间隙，为防止飞溅物烫伤，必要时应加挡板遮挡。
2.3.5、气割切口表面应光滑干净，而且粗细纹要一致，边缘棱角无融化，直线表面直线度误差每1000mm≤3mm，相互垂直面的垂直度每1000mm≤5mm。
2.3.6、下料后直接入半成品库的零件应采用锉削、磨光机打磨。
钢丝刷刷除、喷砂校直等措施保护零件的表面质量。
2.3.7、下料后直接入半成品库的零件应表面平整，无毛刺、锈蚀、气割飞溅物、明显弯曲及凹凸不平等现象，并按《涂漆工艺守则》的要求涂底漆。
公司钣金加工工艺守则
XXXXX钣金加工工艺守那么编制日期审核日期批准日期会签日期钣金加工工艺守那么本守那么适用于剪切、冲压、焊接、粘接、喷涂设备上，对金属板材进行剪切、冲压、折弯、焊接、喷涂加工工艺过程。
《4381-87冲压剪切下料件公差》《GB/T13914-2000 冲压件尺寸公差》《GB/T1804-2000 未注公差的线性角度尺寸的公差》加工根据图纸或下料单领取需要的材料，核对材料的规格型号及数量并检查材料是否符合工艺的要求。
3.1.2调整并检查机床定位尺寸是否符合加工要求。
3.1.3检查机床刃具是否锋利及紧固牢靠，确认完好才可以进行加工。
3.1.4机床具体操作见机床作业标准。
时应将被剪切材料靠紧机床前面左侧定位靠板上，以保证工件的垂直度，首件检查符合图纸或工艺卡片的规格后，方可经行生产。
3.2.2辅助人员应该配合好，在加工过程中要随时检查尺寸、角度并及时与操作人员联系。
3.2.3剪裁好的半成品或成品按不同规格整齐堆放，要置于指定的工位器具上，不可随意乱放，以防止混料及受压变形。
3.2.4为减少刃具磨损，钢板板面及工作台面要保持清洁，剪板机床床面上严禁放置工具及其他材料。
3.2.5下料时应将不规那么的料头切掉，用以下料的材料长度，应保证能被机床压紧。
对图纸和工艺卡片未注尺寸公差的零件引用《GB/T1804-2000 未注公差的线性角度尺寸的公差》、未注剪切直线度、垂直度引用《4381-87 冲压剪切下料件公差》。
检测所裁的板料，应符合图纸或工艺卡的要求。
具体检验详见检验标准。
3.4.1严格遵守机床作业操作规X，穿戴好规定的劳保用品。
3.4.2在操作过程中，精力应集中，送料时严禁将手指伸进压板以内。
3.4.3安装更换、调整刃具时必须切断电源，先用木板或其他垫板垫好刃具，以防失手发生事故。
操作过程中时常停车检查刃具、紧固螺丝钉及定位挡板是否松动、移位。
3.4.4上班工作前应空车运转2～3分钟检查机床是否正常，发现异常或杂音，应及时检修，运转过程要及时加注润滑油保持机床性能。
#钣金焊接工艺守则
5.6 开关柜焊接后的测量部位和测量方法
5.6.1 检测部位：宽度、深度测量、前、后、两个面的上、中、下三点，
高度测量四角尺寸偏差值、按最大值计算。
5.6.2 开关柜焊装完毕后的外形尺寸偏差如下：
A:开关柜体外形尺寸及公差见表二
表二
单位：mm
尺寸范围
高度
偏差值 深度
宽度
400～1000
± 1.2
± 1.0
130
210
270
300
注：使用同一直径的焊条焊接不同厚度的焊件时，厚的焊件应选择电
流值上限、立、仰、横焊，选用的电流比平焊小 10％左右。
6、 质量要求和注意事项
6.1 柜架焊接完成车间进行自检并报检。
6.2 开关柜结构焊接应牢固，焊缝〈或焊点〉应光洁均匀、无焊穿、裂缝、
咬边、夹渣、气孔、漏焊、飞溅等现象，焊皮应清除干净，焊疤、突起、
焊件厚度
焊条直径
≤4
不超过焊件厚度
4～12
φ 3.2～φ 4
≥ 12
φ 4、φ 5、φ 6
5.8 各种直径电焊条使用电流参考值见表六 表六
电 焊 条 直 径 φ 1.0 φ 2 φ 25 φ 3.2 φ 4 φ 5 φ 6
mm
焊接电流 A 24～40 40～65 50～80 110～ 160～ 200～ 200～
2.2 工艺装备：焊接钳嘴、电焊钳、面罩、钢丝钳、钢卷尺、角尺、手提 砂轮机、焊接台具、焊接平台。 2.3 材料：碳素焊条、T107 紫铜芯焊条、不锈钢焊条。 3、 焊接技术参数
3.1 普通碳素钢焊接技术参数见表一。 表一
单位：mm
工件厚度
焊条型号
焊条规格
电流指示值
钣金工艺守则
表1：
mm
料厚
毛刺高
料厚
毛刺高
0.1～0.7
≤0.05
1.9～2.5
≤0.18
0.8～1.2
≤0.08
3～4
≤0.25
1.3～1.8
≤0.12
5 以上
≤0.3
6．6、剪切、裁断的单面间间隙应符合表2 的规定。
表2
mm
材料厚度（t）
单面间隙（Z）
0.25
0.05
0.40
0.07
0.50
0.07
1.00
6．4、剪裁好的半成品或成品按不同规格整齐堆放于指定区域或即时送往 下工位，不可随意乱放，以防止规格混料及受压变形。
4
6．5、为减少刀片磨损，钢板板面及台面要保持清洁，剪板机床台面上严 禁放置工具及其他材料。 6．6、剪切板料的宽度不得小于 20 毫米。 6．7、根据生产批量采取合理的套裁方法，先下大料，后下小料，尽量提 高材料的利用率。 6．8、零件为弯曲件或有料纹要求的，应按其料纹、轧展的方向进行裁剪。

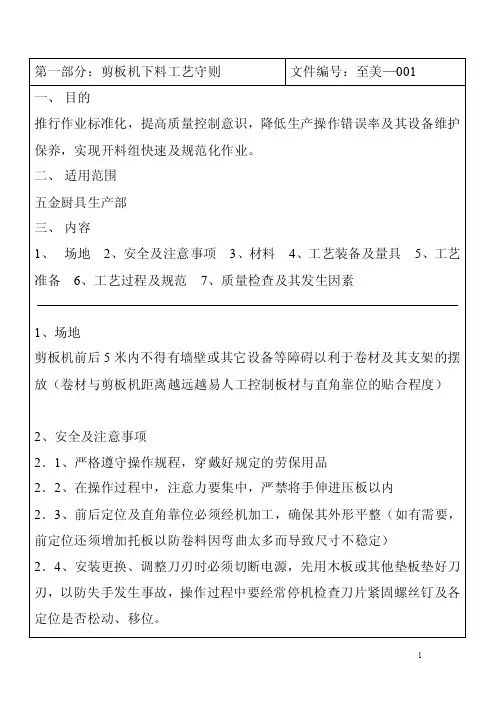

第一部分：剪板机下料工艺守则
文件编号：至美—001
一、 目的
推行作业标准化，提高质量控制意识，降低生产操作错误率及其设备维护
保养，实现开料组快速及规范化作业。
二、 适用范围
五金厨具生产部
三、 内容
1、 场地 2、安全及注意事项 3、材料 4、工艺装备及量具 5、工艺
准备 6、工艺过程及规范 7、质量检查及其发生因素
7
图及指导操作工自检的能力 5．3、按工艺选用压力机。 5．4、检查压力机有无异常状况，各种旋钮（按钮）位置是否正确，打料 装置的位置是否正确，电机开动前离合器一定要处于非工作状态。 5．5、检查压力机滑块配合松紧及与下台面高度调平状况 5．6、给压力机各加油孔加油。 5．7、在安装调整冲模时，一定要使压力机的闭合高度大于冲模的闭合高 度。 5．8、在安装冲模时，找好压力中心，调好间隙，紧固在机床上，在紧固 螺栓时，要注意均衡紧固。模座下的垫板要适当、平整、不得堵塞漏件孔。 为了防止在生产过程中下模座和垫板移动，应垫上纸或砂纸（一般裁料厚 在3 毫米以上，模具比较大时用砂纸）。 5．9、在进行冲压作业前要先开几个行程的空车，检查有无异常音响，当 判定正常后再开始生产。若有异常，则找相关人员维修。 5．10、按工艺要求的顺序和要求调好定位装置（可用试冲零件，专用工 具或常用量具及自制检具检测后调整）。
【实用】钣金焊接规范及要求
（二）焊接过程的要求
1、按图纸、技术、工艺要求制作焊接，因看图纸有误，导致工件焊错，需重新焊割的，该件按次品处理。
2、焊接时，要求该坡口的地方必须坡口，加工件没有坡口的、或者焊接型材等，应根据情况用磨光机进行坡口，需机加工坡口的应进行加工坡口处理，并把问题上报给部门主管。
3、焊接时应保证工件外形尺寸和形位公差，非加工面形位公差按IT15级执行。
4、焊接时需要代料的，板料厚度达不到图纸要求，未经技术部门的书面同意，不能代料。
5、焊接时的焊缝严格按图纸要求，该连续焊的连续焊，该断续焊的一定要断续焊。如图纸没有要求的断续焊尺寸长度，则每间隔50mm焊8～10mm，各焊点距离必须均匀一致。
6、连续焊缝要求平直光滑，不能有明显的高低不平现象，不能有焊穿、焊偏、焊疤、气孔、咬边等现象。焊缝的焊角以图纸要求为准，无要求的保证焊角为相临件的最小厚度。

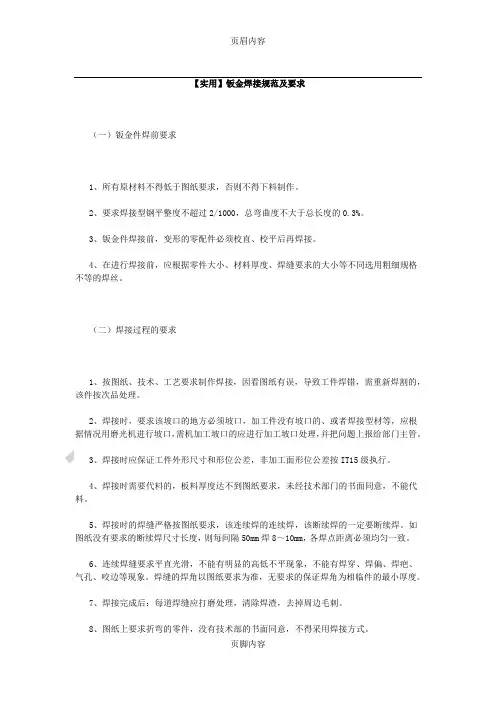

【实用】钣金焊接规范及要求
（一）钣金件焊前要求
1、所有原材料不得低于图纸要求，否则不得下料制作。
2、要求焊接型钢平整度不超过2/1000，总弯曲度不大于总长度的0.3%。
3、钣金件焊接前，变形的零配件必须校直、校平后再焊接。
4、在进行焊接前，应根据零件大小、材料厚度、焊缝要求的大小等不同选用粗细规格不等的焊丝。
7、焊接完成后：每道焊缝应打磨处理，清除焊渣，去掉周边毛刺。
8、图纸上要求折弯的零件，没有技术部的书面同意，不得采用焊接方式。
9、钣金件在焊接过程中，需要敲击的部分可以用小型手工锤轻轻锤到要求尺寸，不得在钣金平面上以铁锤敲打。
钣金工艺守则,钣金技术要求大全
钣金工艺守则| 钣金技术要求大全什么是钣金？钣金，一种加工工艺，钣金尚未有一个比较完整的定义。
根据国外某专业期刊上的一则定义，可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、铆接、拼接、成型（如汽车车身）等。
其显着的特征就是同一零件厚度一致。
钣金工艺守则：1.适用范围1.1本守则适用于各种黑色金属的直线边缘的材料毛坯的剪切及其他类似的下料。
1.2被剪切的材料厚基本尺寸为0.5～6毫米，最大宽度为2500毫米。
2.材料2.1材料应符合技术条件要求。
2.2材料为冷轧钢板，不允许表面有严重的擦伤、滑痕、杂质、锈斑。
3.设备及工艺装备、工具3.1板子、钳子、油壶、螺丝刀、手锤。
3.2游标卡尺、外径千分尺、钢板尺、钢卷尺、直角尺、划针。
4.工艺准备4.1熟悉图纸和有关工艺要求，充分了解所加工的零件的几何形状和尺寸要求。
4.2按图纸的要求材料规格领料，并检查材料是否符合工艺的要求。
4.3为了降低消耗，提高材料利用率，要合理计算采取套裁方法。
4.4将合格的材料整齐的堆放在机床旁。
4.5给剪板机各油孔加油。
4.6检查剪床刀片是否锋利及紧固牢靠，并按板料厚度调整刀片间隙。
钣金技术要求大全：1.钣金件零件去除氧化皮。
2.钣金件零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，28HRC～32HRC。
5.钣金件零件进行高频淬火，350～370℃回火，40HRC～45HRC。
6.渗碳深度0.3mm。
7.进行高温时效处理。
8.未注形状公差应符合GB1184-2000.9.未标注尺寸公差应该按照GB/T1804-m10.铸件公差带对称于毛坯铸件基本尺寸配置。
11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
钣金加工工艺守则DOC
工艺守则钣金005SZXX3-DCT-000～编制：日期：日期：审核：批准：日期：2004 年6 月20 日发布2004 年8 月1 日实施XXX 有限公司005SZ-000～XX3-DCT剪板机下料工艺守则XX3-DCT-000SZ适用范围 1.1.1 本守则适用于各种黑色金属的直线边缘的材料毛坯的剪切及其他类似的下料。
毫米。
2500 6 毫米，最大宽度为1.2 被剪切的材料厚基本尺寸为0.5～材料 2.材料应符合技术条件要求。
2.1材料为冷轧钢板，不允许表面有严重的擦伤、滑痕、杂质、锈斑。
2.2设备及工艺装备、工具。
3.板子、钳子、油壶、螺丝刀、手锤。
3.1直角尺、划针。
3.2 游标卡尺、外径千分尺、钢板尺、钢卷尺、工艺准备 4.熟悉图纸和有关工艺要求，充分了解所加工的零件的几何形状和尺寸要求。
4.1按图纸的要求材料规格领料，并检查材料是否符合工艺的要求。
4.2为了降低消耗，提高材料利用率，要合理计算采取套裁方法。
4.3将合格的材料整齐的堆放在机床旁。
4.4给剪板机各油孔加油。
4.5。
2）4.6 检查剪床刀片是否锋利及紧固牢靠，并按板料厚度调整刀片间隙（见表工艺过程. 55.1 首先用钢板尺量出刀口与挡料板两断之间的距离（按工艺卡片的规定），反复测量数次，然后先试剪一块小料核对尺寸正确与否，如尺寸公差在规定范围内，即可进行入料剪切，如不符合公差要求，应重新调整定位距离，直到符合规定要求为止。
然后进行纵挡板调正，使纵与横板或刀口成90°并紧牢。
开车试剪进料时应注意板料各边互相垂直，首件检查符合工艺卡片的规定后，方可进行5.2生产，否则应重新调整纵横挡板。
辅助人员应该配合好，在加工过程中要随时检查尺寸、毛刺、角度，并及时与操作人员5.3。
联系变压料及受放，以防止规格混乱半5.4 剪裁好的成品或成品按不同规格整齐堆放，不可随意形。
5.5 为减少刀片磨损，钢板板面及台面要保持清洁，剪板机床床面上严禁放置工具及其他材料。
钣金车间安全生产守则
钣金车间安全生产守则
1. 遵守安全操作规程：所有员工必须熟悉并遵守钣金车间的安全操作规程，包括工作流程、安全措施、使用个人防护设备等。
2. 使用适当的个人防护设备：在进行钣金加工过程中，必须佩戴适当的个人防护设备，如安全帽、安全眼镜、耳塞、手套等，以保护自己的安全。
3. 严禁违规操作：严禁擅自调整机械设备的工作参数或操作方法，必须按照正确的操作流程进行工作，不得进行违规操作，以避免意外发生。
4. 定期检查和维护机械设备：车间的机械设备必须定期进行检查和维护，确保设备的正常运行，避免发生故障导致的安全事故。
5. 注意机械设备的安全警示标识：机械设备上必须有清晰的安全警示标识，员工必须熟悉并遵守这些标识，以确保自身安全。
6. 防止火灾和爆炸：车间内禁止吸烟，严禁存放易燃易爆物品，必须定期检查和维护防火设施，确保车间的消防安全。
7. 注意处理污染物：车间内产生的废弃物和污染物必须妥善处理，不得随意排放，以防止对环境和员工健康的影响。
8. 加强员工培训：钣金车间必须定期组织安全培训和教育，提高员工的安全意识和技能，使其能够正确应对突发情况。
9. 及时报告和处理安全事故：如发生安全事故或异常情况，员工必须立即报告并采取适当的措施进行处理，同时车间管理人员也要及时组织应急救援。
10. 坚持安全第一：所有员工都应将安全放在首位，时刻保持警惕，积极落实安全措施，共同维护钣金车间的安全生产环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金焊接工艺守则
1.适用范围：
本工艺守则规定了手工电弧焊、CO2气体保护焊、电容储能焊设备、材料、焊接准备、焊接工艺参数、焊接操作工艺流程。
适用于本企业生产柜体及其附件的焊接工序。
2.焊接设备、材料、工具
2.1焊接设备
1.BX系列交流弧焊机
2. CO2气体保护焊机
3.电容储能焊机
2.2焊接材料
1.
E4303交流焊条
2.H08MnSiA
CO2气体保护焊丝
3.镀铜碳钢焊接螺柱
4. CO2气体
2.3焊接辅助工具
劳动保护用品
敲渣工具
砂带机
磨光机
3.焊接技术标准
3.1材料的焊接特性
材料的焊接特性是材料对焊接工艺的适用性，是保证焊接质量的基础。
3.1.1钢材的可焊性
低碳钢，如A3、10#、20#、25#以及1Cr18Ni9不锈钢等可焊性良好，焊接牢固、变形小、易保证焊接后的尺寸精度；中碳钢以及1Cr13不锈钢的冷裂倾向和变形大，只有在合适的工艺规范下，才能保证焊接的进行。
3.1.2有色金属的可焊性
有色金属中的黄铜（H62）的可焊性良好，铜（T2）铝镁合金（LF2 LF5）及铝锰合金（LF12）一般，铝铜镁合金（LY12）较差。
3.1.3异种金属的可焊性
异种金属的焊接，在产品中也有应用，例如在碳钢上焊接不锈钢和铜螺钉。
一般情况下，碳钢、黄铜和不锈钢之间可焊性良好，铜与碳钢、黄铜和不锈钢可焊性尚可，铝与碳钢、黄铜和不锈钢不可焊，铝与铜之间可焊性尚可。
3.1.4储能焊螺柱的可焊性
A3、1Cr18Ni9不锈钢、黄铜材质的储能焊螺柱与以上材质的板材之间可焊性良好，在铝材质板材上只能用铝储能焊螺柱。
3.2焊缝坡口的基本尺寸
合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形。
一般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸，见下面要求：
1．工件厚度为1-3mm时，两件同一平面对缝焊接，一般采用一面焊接，缝间距为0-1.5mm.。
2．工件厚度为3-6mm时，两件同一平面对缝焊接，一般采用两面焊接，缝间距为0-2.5mm.。
3．工件厚度为1-3mm时，两件L型对缝焊接，一般采用一面焊接，缝间距为0-2mm.。
4．工件厚度为3-6mm时，两件L型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。
5．工件厚度为1-6mm时，两件T型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。
3.3焊接结构
焊接时，不允许长焊缝连续焊接，应采用交替断续焊接，以免热变形
剧烈，影响产品质量；焊接时，应保证焊条能进入焊接区，一般手工电弧焊间距为20mm，气体保护焊应保证间距为35mm，并且保证焊条能保证倾斜45°。
4.焊接准备
4.1准备好各种焊接劳动保护用品。
4.2检查焊接设备、焊条、螺柱和辅助设备、气体储量是否齐全，合乎标准。
4.3清除焊件上的铁锈、油脂和水分。
4.4焊条如果潮湿,防在250℃-450℃烘炉中烘烤2小时。
5．操作工艺规范
5.1手工电弧焊
5.1.1工艺参数选择：
工艺参数主要包括：焊条直径、焊接电流、焊接电压和焊接速度。
1.焊条直径的选择：焊条直径的选择取决于焊件厚度、焊接接头和焊缝位置。
焊条直径粗，生产效率高但是容易生成未焊透和成型不良。
一般情况下：焊件厚度2mm焊条直径为2mm，焊接电流为55-60A，焊件厚度
2.5-
3.5mm焊条直径为3.2-4mm，焊接电流为90-120A，焊件厚度4-5mm焊条直径为4mm焊接电流160-200A。
2.焊接电流的选择：根据选择的焊条直径，参照焊机操作说明调节焊机电流。
电流小，电弧不稳定并且易形成未焊透、生产效率低；电流大，易产生烧穿。
3.电弧电压的选择：电弧电压与电弧长度成正比。
焊接时，一般用短
电弧，弧长不超过焊条直径。
4.焊接速度的选择：在保证质量的情况下，采用大直径焊条和大焊接电流的快速焊接。
5.2 CO2气体保护焊
CO2气体保护焊的工艺规范一般有焊丝直径、焊接电流、焊接电压和焊接速度、气体流量等。
CO2气体保护焊的工艺规范见下表：
焊接形式
气体流量
板
厚
（
mm）
焊丝
直径
(mm)
电流
(A)
电压
(V)
速度
(cm/mi
n)
焊嘴与母
材的距离(mm)
I型对接
10-20
L/min
10.8
50-6
16-1740-508 1.
2
0.8
60-7
17-1840-508 1.
6
0.8
80-1
00
18-2040-508 2.
.3
1
100-
120
20-2140-5010 3.
2
1
130-
150
20-2330-4010 4.
5
1.2
150-
180
21-2330-4010-15
角对接
1.
2
0.8
55-6
16-1740-458 1.165-716-1840-458
10-15 L/min 65
2.
3
1
80-1
00
19-2040-4510 3.
2
1.2
130\
150
20-2233-4010-15
5.3 电容储能螺柱焊
工艺规范包括：充电电压、螺柱夹持长度、导电嘴直径和电极压力等参数。
1.
充电电压的选择：不同的螺柱，需要不同的充电电压。
螺柱直径为
3mm、 4mm、 5mm 、6mm对应的充电电压为55-60V、63-70V、72-80V、90-100V。
2.
螺柱夹持长度的选择：螺柱底部露出导电嘴2-4mm。
3.
导电嘴直径的选择：导电嘴的直径必须与螺柱直径相同。
4.
电极压力的选择：低碳钢螺柱直径为3-8时，选择4.5；不锈钢螺柱直径为3-6时，选择4.5。
6.
焊后处理
焊接后清渣、磨平。
注意：在焊点小的情况下，不允许磨开焊点。
7.
检验
7.1外观检验：不允许有气孔、裂纹、咬边、烧穿、夹渣、焊瘤、未熔合等缺陷。
8.
2外形尺寸要求
一般零部件按照图纸标注的尺寸测量，记录。
柜体属于规则型工件和尺寸大的情况，按下面要求检验：
1.高、宽、深尺寸要求及检验部位按以下要求：
高：在工件正反面两面四角测量
宽：在工件正反面离边缘10cm处分三处测量
深：在工件两侧边缘10cm处分三处测量
图纸未注公差按以下规定检验
偏差（mm）
尺寸范围
高深前宽后宽400-1000±1±1－1.5－2
1000-1500±1.5±1.5－2－2.5
1500-2000±2±2－2.5－3
2000-2500±2.5±2.5－3－3.5 2.外观垂直度检验
柜体在未注垂直度要求的情况下，垂直度只允许向后倾斜4-5mm
3.柜体对角尺寸偏差要求
偏差（mm）
尺寸范围
400-10003
1000-15004
1500-2000 4.5
2000-25005
8.注意事项
1.
严格按设备的安全操作规程的有关规定进行操作2.
工作场所通风良好、无易燃易爆物品。
附录：
1．手工电弧焊操作工艺参数记录
2．CO2气体保护焊操作工艺参数记录
3．电容储能焊设备手工电弧焊操作工艺参数记录。
