人教版九年级物理下册电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。
已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。
(最新整理)初中物理动态电路定性分析专题
初中物理动态电路定性分析专题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理动态电路定性分析专题）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理动态电路定性分析专题的全部内容。
1。
如图所示的电路中,电源电压和灯泡电阻都保持不变,闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是( )A．电压表和电流表的示数都增大，电路总功率变大B．电压表和电流表的示数都减小，电路总功率变小C．电流表示数增大，电压表示数变大，灯泡变亮D．电流表示数变小，电压表示数不变,灯泡亮度不变2.如图所示的电路中，开关闭合后,滑动变阻器从左向右滑动的过程中,灯泡的亮度____(选填“变亮”“变暗”或“不变"）,电压表的示数将_ (选填“增大"或“减小”）.3．在右图的电路中，电源电压保持不变,R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置,电压表和电流表的示数分别变化了ΔU和ΔI。
下列分析正确的是（）A．ΔU/ΔI变大 B．ΔU/ΔI变小C．ΔU/ΔI不变 D．ΔU/ΔI先变小后变大4。
公共场所严禁吸烟。
小明设计了一种简易烟雾报警控制器如图所示,电路中R为定值电阻，R为光敏电阻,其阻值随光照强度的增大而减小,烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时就触发报警的是（ )A. 改接大量程 B．增大激光强度C．减少R0阻值 D．减小电源电压5. 如图所示是自动测定油箱内油量的原理图,O为杠杆支点，油量表是由量程为0～0。
6 A的电流表改装而成的，R0阻值为10 Ω,电源电压为3 V，R x是规格为“20 Ω 1 A”的滑动变阻器.当R x的滑片处于最上端时，电路中的电流是___A，此时油量表标示为0；当油面上升时，电路中的电阻将____,电流将 __。
物理人教版九年级全册《电功率》动态电路分析
《电功率》动态电路分析电路动态分析是初中学生物理学习过程中的一个难点，其原因是这类题目对学生有较高的能力要求。
进行电路动态分析：要求学生知道欧姆定律的内容、电功率公式，并结合串、并联电路规律进行综合运用。
一、学情分析通过前面的学习，学生对电路的基础知识，电流、电压、电阻三个物理量相关知识、欧姆定律、电功率有了清楚的认识，对电路的判定，也比较熟悉了，所以在解决方法和技巧上需要给以指导。
还有本部分只是相对来说有点难度，很多学生会存在畏惧心理，需要从思想上首先帮助他们消除这种心理。
三、教学目标（1）知识与技能1.让学生在欧姆定律、电功率的基础上认识动态电路。
2.会分析动态电路各物理量的变化。
（2）过程与方法1.利用多媒体、实验探究让学生加深对动态电路分析过程的理解。
2.培养学生的物理思维模式和方法。
（3）情感、态度和价值观让学生在学习过程中体味克服困难、解决问题的成功喜悦，培养学生的自信心。
重点：会分析动态电路中变阻器滑片位置的变化、由于开关开合、滑动变阻器组织的变化引起的电路电流、电压、电功率的变化。
难点：学会用“动态”的观点把电路简化，及化动为静。
由于本部分内容题型多样，但解题方法固定并且有规律，因此我采用经典题教法，意图实现学一题会一类，会迁移。
在教学过程中已经典题为依据，以问题为线索，引导学生通过分组探究、思考、讨论解决问题。
学法：学生通过巩固就知为学习打下基础，在学习过程中，学生分组探究、根据问题，不断思考、讨论、交流，通过自主学习、合作交流、互教互学等方法来突破难点而达成目标。
五．教学过程1.导入：用一道常见的滑动变阻器的习题导入课题，并及时的对动态电路给出定义。
是学生并确了内容。
2.展示目标在学生明确了学习内容后，给出了动态电路的三种类型。
这样是学生对动态电路的认识更明确、更具体，克服了畏惧。
3.经典解答、归纳方法：选取经典题确立重点，经典题的使用及难点的突破：学生在明确教学目标后，学生根据问题分析题目，找到解题所学知识，在教师引导下找到解题的突破口来解答经典题。
人教版九年级物理全册专题训练 动态电路分析

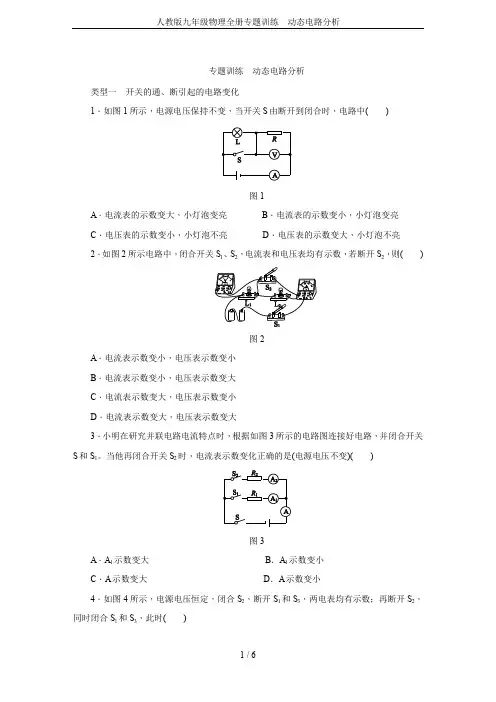

专题训练动态电路分析类型一开关的通、断引起的电路变化1．如图1所示，电源电压保持不变，当开关S由断开到闭合时，电路中()图1A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮2．如图2所示电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则()图2A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．小明在研究并联电路电流特点时，根据如图3所示的电路图连接好电路，并闭合开关S和S1。
当他再闭合开关S2时，电流表示数变化正确的是(电源电压不变)()图3A．A1示数变大B．A1示数变小C．A示数变大D．A示数变小4．如图4所示，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时()图4A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大类型二滑动变阻器的滑片P滑动引起的电路变化5．如图5所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片P。
在移动滑片P的过程中，下列说法中正确的是()图5A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小6.为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图6所示的电路。
此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P 向左滑动时(电表均在安全范围内)，则()图6A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮7．如图7所示的电路，电源电压保持不变，R为定值电阻。
人教版九年级物理第16章电路的动态分析之定性分析训练有答案
人教版九年级物理第16章电路的动态分析之定性分析训练有答案姓名：__________ 班级：_________设计意图：动态电路分析是初中物理电学部分最难的题目之一，很容易出电学综合题，学生掌握起来很困难。
根据我多年的教育经验，动态电路的定性分析最好在16章就跟学生渗透，实际也就二句话的事：串联分电压，电阻越大，分的电压越大；并联分电流，电阻越大，分的电流越小。
如果16章不讲，等17章欧姆定律再用公式讲，学生理解起来会很困难，事倍功半。
本训练题重点是带滑动变阻器的动态电路分析，兼顾开关类、传感器类动态电路分析。
一、单选题（共20题）1.如图所示电路中，下面说法正确的是（）A. 只闭合S1，两个灯泡串联B. 只闭合S2，两个灯泡串联C. 只闭合S3，两个灯泡串联D. 同时闭合S1、S3，两灯泡串联2.如图闭合开关S后向左移动滑片P的过程中，下列说法正确的是（）A. 电流表示数变小B. 电流表示数变大C. 灯变亮D. 灯变暗3.如图所示，闭合开关后，滑片向左移动过程中，下列说法正确的是（）A. 电流表示数增大，灯泡变亮B. 电压表示数增大，灯泡变暗C. 电流表示数不变，灯泡亮度不变D. 电压表示数减小，电灯变暗4.如图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S．当滑片P从中点向右移时（）A. 电流表A1的示数变小B. 电流表A2的示数变小C. 电压表的示数变大D. R2的电功率变大5.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A. B. C. D.6.如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R1的滑片P向右滑动，则( )A. 电压表V1示数变小B. 电压表V2示数变小C. 电压表V2示数不变D. 电流表A示数变大7.如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是( ）A. 电压表示数变大，小灯泡变暗B. 电流表示数变小，小灯泡变暗C. 电压表示数不变，小灯泡变亮D. 电流表示数不变，小灯泡变亮8.如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是假定灯泡的电阻不变（）A. 电流表示数变大B. 电压表示数变小C. 电压表和电流表的示数都变小D. 电压表和电流表示数的比值变大9.如图电路，P向右时，观察到现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小10.在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大11.如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数的变化情况分别是（）A. 变小、变小B. 变大、变大C. 变大、不变D. 变小、不变12.如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则（）A. 电流表示数变小B. 电压表示数变小C. 电压表示数不变D. 灯泡变暗13.在如图所示的电路中，当滑动变阻器的滑片向右滑时，下列判断正确的是（）A. 电压表示数不变，电流表示数增大B. 电压表示数减小，电流表示数减小C. 电压表示数不变，电流表示数减小D. 电压表示数增大，电流表示数增大14.如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数不变D. 电流表的示数变小，电压表的示数变小15.如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数增大、电压表示数减小D. 电流表示数减小、电压表示数增大16.电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是( )A. B. C. D.17.某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（）A. 此设计可行，称重表由电流表改装B. 此设计可行，称重表由电压表改装C. 此设计不可行，当车辆越重时电路中电流越小D. 此设计不可行，电路中的R1没有作用18.小明将酒精气体传感器、电阻R与电压表组成如图所示电路,闭合开关,将传感器逐渐靠近装有酒精的杯口上方,发现电压表示数逐渐增大,此过程中（）A. 通过传感器的电流逐渐减小B. 传感器两端的电压逐渐增大C. 传感器的电阻逐渐减小D. 传感器的电阻逐渐增大19.重庆市高速公路收费站对过往车辆实施计重收费，某同学结合所学物理知识设计了如图所示的计重原理图，以下说法正确的是（）A. 计重表实质是一个电压表B. 当路面受到的压力增大时，计重表的示数减小C. 当路面受到的压力增大时，计重表的示数不变D. 当路面受到的压力增大时，计重表的示数增大20.小梅同学设计了如图所示的汽车有害尾气排放检测电路．其中，R为气敏电阻，它的阻值随有害气体浓度的增大而变小，电源电压恒定不变，R0为定值电阻，闭合开关，当有害尾气浓度增大时（）A. 电压表示数变大，电流表示数变大B. 电压表示数变小，电流表示数变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大二、填空题（共4题）21.图甲为某种金属导体的电阻R随温度T变化的图线．如果用这种金属导体做成测温探头，再将它连入如图乙所示的电路中，闭合开关S后，当温度从T1变化到T2时，电流表示数会________(填“变大”“变小”或“不变”)．22.示的电路中，电源电压不变，闭合开关S，若将滑片P向右移动，电压表V的示数将________，电流表A1的示数将________，电流表A2的示数将________（填“变大”、“变小”或“不变”）。
欧姆定律之动态电路的定性分析和专项练习(有答案)

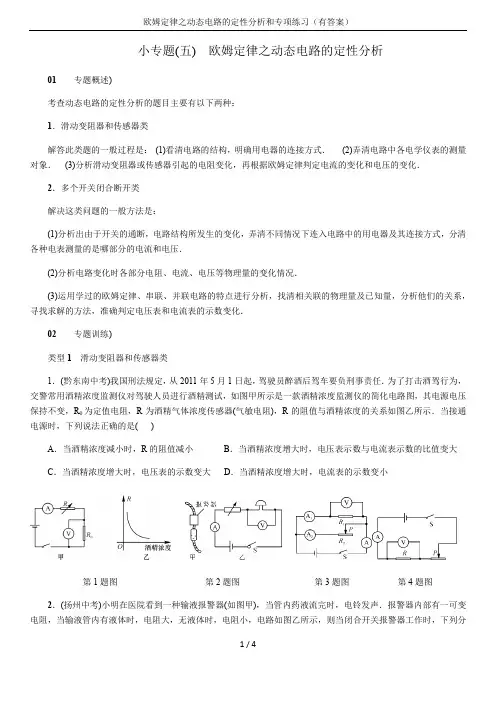

小专题(五)欧姆定律之动态电路的定性分析01专题概述)考查动态电路的定性分析的题目主要有以下两种：1．滑动变阻器和传感器类解答此类题的一般过程是：(1)看清电路的结构，明确用电器的连接方式．(2)弄清电路中各电学仪表的测量对象．(3)分析滑动变阻器或传感器引起的电阻变化，再根据欧姆定律判定电流的变化和电压的变化．2．多个开关闭合断开类解决这类问题的一般方法是：(1)分析出由于开关的通断，电路结构所发生的变化，弄清不同情况下连入电路中的用电器及其连接方式，分清各种电表测量的是哪部分的电流和电压．(2)分析电路变化时各部分电阻、电流、电压等物理量的变化情况．(3)运用学过的欧姆定律、串联、并联电路的特点进行分析，找清相关联的物理量及已知量，分析他们的关系，寻找求解的方法，准确判定电压表和电流表的示数变化．02专题训练)类型1滑动变阻器和传感器类1．(黔东南中考)我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是( )A．当酒精浓度减小时，R的阻值减小B．当酒精浓度增大时，电压表示数与电流表示数的比值变大C．当酒精浓度增大时，电压表的示数变大D．当酒精浓度增大时，电流表的示数变小第1题图第2题图第3题图第4题图2．(扬州中考)小明在医院看到一种输液报警器(如图甲)，当管内药液流完时，电铃发声．报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，下列分析正确的是( )A ．输完药液时，电流表示数变小B ．输完药液时，电压表示数变小C ．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D ．未输完药液时，电铃不响是因为没有电流通过3．(随州中考)如图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列分析正确的是( )A ．电流表A 示数与电流表A 2示数的差不变B ．电流表A 1示数与电流表A 2示数的和变大C ．电压表V 示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 2示数的乘积变大4．(株洲中考)在如图所示的电路中，电源电压保持不变，R 为定值电阻．闭合开关S 后，将滑动变阻器的滑片P 从最右端移到中间某个位置的过程中，电压表和电流表的示数变化分别为ΔU 和ΔI.下列分析正确的是( )A.ΔU ΔI 变大B.ΔU ΔI 变小C.ΔU ΔI 不变D.ΔU ΔI先变小后变大 5．(重庆中考)如图所示的电路中，电源电压恒定，闭合开关S 后，滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是( )A ．电流表A 1读数变大，电压表V 读数变小B ．电压表V 读数与电流表A 1读数的比值变大C ．电流表A 2读数变小，电压表V 读数变大D ．电压表V 读数与电流表A 2读数的比值变小6．(厦门中考)公共场所严禁吸烟．小明设计了一种简易烟雾报警控制器如图所示．电路中R 0为定值电阻，R 为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表V 的指针偏转到某区域时触发报警系统．以下做法能使控制器在烟雾较淡时就触发报警系统的是( )A ．V 改接大量程B ．增大激光强度C ．减小R 0阻值D ．减小电源电压第6题图 第7题图 7．(安徽中考)图示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器．闭合开关S ，移动滑片P ，多次记录电压表示数U和对应的电流表示数I，则绘出的U－I关系图像正确的是( )8．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻．当闭合开关S，A板上受到的压力F增大时，电流表示数将________(填“变大”“不变”或“变小”)．此装置可作为压力计使用，当压力减小时，压力计的示数随指针向左摆动而减小，则应把________(填“电流表”或“电压表”)改装为压力计．第8题图第9题图第10题图第11题图类型2多个开关闭合断开类9．(临沂中考)如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S1，则( )A．灯泡变亮，电流表示数不变B．灯泡变暗，电流表示数不变C．灯泡亮度不变，电流表示数增大D．灯泡亮度不变，电流表示数减小10．(徐州中考)如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是( )A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大11．(南昌中考)如图所示，已知R1＝R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是( )A．U1＞U2，I1＞I2 B．U1＜U2，I1＞I2 C．U1＝U2，I1＜I2 D．U1＜U2，I1＜I212．(绥化中考)如图所示，电源电压不变，开关S由闭合到断开时，电流表的示数将________，电压表的示数将________．(填“增大”“减小”或“不变”)参考答案小专题(五)欧姆定律之动态电路的定性分析1．C 2.C 3.A 4.C 5.D 6.C7.A8.变小电压表9.C10.A11.B12.减小不变。
人教版九年级物理下册练习：小专题(四) 电功率之动态电路的定性分析
小专题(四)电功率之动态电路的定性分析01专题概述)动态电路常见有滑动变阻器型动态电路、开关型动态电路和特殊电阻型动态电路三种类型，涉及电路分析、欧姆定律和电功率等相关知识的综合运用．滑动变阻器型动态电路分析思路：首先要确定电路的连接方式和各电表的测量对象，接着分析滑片位置的变化会引起电路中电阻发生怎样的变化，再根据欧姆定律分析电路中电流和各用电器两端电压的变化，进而确定电功率的变化．开关型动态电路分析关键点是弄清开关断开或闭合时电路的连接方式和各电表的测量对象，最好是能画出不同情况下的等效电路，化繁为简进行分析．特殊电阻型动态电路分析的关键是审清题意，明确题中给出的特殊电阻的变化规律，解题思路与滑动变阻器型动态电路相似．02专题训练)类型1滑动变阻器型动态电路1．(2019·聊城)如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列说法正确的是(B)A．电流表示数逐渐变小B．电压表示数逐渐变大C．滑动变阻器两端的电压逐渐变大D．小灯泡的亮度逐渐变暗2．(2019·自贡)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中(A)A．电流表示数变小B．灯泡L亮度变亮C．电压表示数变大D．电路消耗的总功率变大3．(2019·烟台)如图所示电路中，电源电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中(B)A．电压表V1的示数变大，电路消耗的总功率变小B．电压表V2的示数不变，电路消耗的总功率变大C．电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大4．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定．当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是(D)A．电流表的示数变大B．R1与R2消耗的电功率之和增大C．R1与R2消耗的电功率之和不变D．电压表V1示数的减少量等于V2示数的增加量5．(2019·德州)如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时，下列判断正确的是(D)A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小6．(2019·广安)如图所示的电路中，闭合开关后，当滑片P向右移动时，下列说法正确的是(D) A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．整个电路消耗的总功率变小7．(2019·毕节)如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响，下列说法正确的是(D)A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率不变类型2开关型动态电路8．如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是(C)A．电压表示数不变，电流表示数变大B．定值电阻R1的电功率变小C．电路的总功率变大D．电压表和电流表的示数的比值变大9．如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时(A) A．电流表示数变小，灯L仍然正常发光B．电流表示数变大，灯L变亮C．电压表示数变大，灯L的实际功率变小D．电压表示数不变，电路的总功率变大类型3特殊电阻型动态电路10．(2019·淄博)如图所示，电源电压保持不变，热敏电阻R2的阻值随温度的升高而减小．闭合开关，当温度降低时(D)A．电压表示数变大，电路消耗的总功率变大B．电压表示数变大，电路消耗的总功率变小C．电压表示数变小，电路消耗的总功率变大D．电压表示数变小，电路消耗的总功率变小11．如图所示，R是压敏电阻，它的阻值随压力的增大而增大，闭合开关S，当压敏电阻R受到的压力增大时(A)A．电流表示数变小B．电压表示数变小C．灯L变亮D．电路总功率变大12．小梅同学设计了如图所示的汽车有害尾气排放检测电路．其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R0为定值电阻．闭合开关，当有害尾气浓度增大时(B)A．电压表示数变大，电路总功率变大B．电压表示数变小，电路总功率变大C．电流表示数变大，电路总功率变小D．电流表示数变小，电路总功率变小13．(2019·临沂)如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是(D)A．灯泡L亮度变暗B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值变小D．灯泡L的最大功率为0.9 W14．为响应国家严禁在公共场所吸烟的号召，某同学设计了一种烟雾报警装置，其原理电路如图所示，R1为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大．当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1 A时，烟雾报警器报警．关于此报警装置，下列说法正确的是(D)A．烟雾浓度逐渐减小，电压表示数变大B．烟雾浓度逐渐减小，电路的总功率变小C．烟雾浓度逐渐增大，R1的功率变大D．适当增大R1的阻值，可使报警器在烟雾较淡时开始报警。
2019人教版九年级物理同步练习(包含答案)——18.2 电功率(动态电路)
18.2 电功率（动态电路）1．如图所示，电源电压不变，当滑动变阻器的滑片向b 端移动的过程中，下列说法正确的是A ．电流表的示数变大B ．电压表的示数变大C ．小灯泡的亮度不变D ．电路中的总功率变大2．如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是A ．灯泡变暗，电压表示数变大B ．灯泡变亮，电压表示数不变C ．电路消耗的总功率变小，电压表示数不变D ．电路消耗的总功率变大，电压表示数变大3．如图所示，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R 0为定值电阻，R 为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关。
下列说法中正确的是A ．煤气浓度增大时，电流表的示数将变小B ．煤气浓度增大时，电压表的示数将变小C ．煤气浓度减小时，电路总的电功率将变小D ．煤气浓度减小时，电压表与电流表示数的比值将变大4．如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向下移动时，下列说法正确的是R 0A．电流表的示数变小，电压表的示数变大B．电压表的示数不变，总功率变大C．电流表的示数变大，总功率变小D．电流表示数变小，灯变暗5．在如图所示电路中，电源电压保持不变，L为小灯泡（电阻不随温度改变），R为滑动变阻器。
开关S闭合后，将滑动变阻器R的滑片P自a端向b 端移动过程中LA．电压表示数不变，电路消耗总功率变大B．电流表的示数变大，电路消耗的总功率变小C．电流表的示数变小，小灯泡变暗D．电压表的示数变大，小灯泡变亮6．如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时A．电流表示数变大，电压表示数变小，灯泡变暗B．电流表示数变小，电压表示数变大，灯泡变亮C．灯泡的实际功率减小D．灯泡的实际功率增大7．检测驾驶员是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。
当检测酒精气体浓度增大时A ．电流表示数减小B ．电压表示数减小C ．电路总电阻增大D ．电路总功率增大8．如图所示的电路，电源电压保持不变，将滑片P 置于A 端，只闭合开关S 1，观察电路。
