X射线探伤机操作规程
X射线探伤机操作规程
X射线探伤机操作规程
1.X射线探伤机在搬运、装卸时应尽可能地轻拿轻放。
放置及运输中应将射线柜带插座端向上直立放置，控制台应平放，运输过程中应固定。
必要时射线柜下端加弹簧减振装置。
严格避免剧烈的振动及晃动。
2.实际透照前先检查电缆、电源线、插头、插座是否完好，发现有缺损、断裂等情况时不得使用，更换或维修后方可使用。
3.确认电源为220V容量不小于5A时方可连接电源。
当电源电压不明或为380V时严禁与探伤机连接。
4.操作控制台与电源，射线柜连接好后（并有可靠接地），先将电源开关置于“开”的位置，待电源指示灯亮后方可进行下一步操作。
5.电源指示灯亮后，定时器按需要设置完成。
6.定时设置完成后，选择预定的管电压值设置完成。
7.管电压定时设置全部完成后，将高压开关置于“开”的位置，此时X射线机透照开始。
8.待定时器恢复到“零”位，高压自动断开，此时一次透照完成。
9.一次透照完成后，探伤机操作台不移动，仅射线柜移动位置可按第4条至第8条进行第二次透照。
如操作平台与射线柜均需移位时。
应先将电源开置于“关”的位置，将电源插头拔下。
10.先将电源线与操作台断开、然后将电缆与操作台、射线柜断开，方可移动操作台及射线柜。
11.当操作台与射线柜移动位置完成后按第3条至第10条进行。
12.现场透照完毕应将射线机擦拭干净，放置在仪器室
指定位置。
13.按探伤机岀厂说明书规定操作。

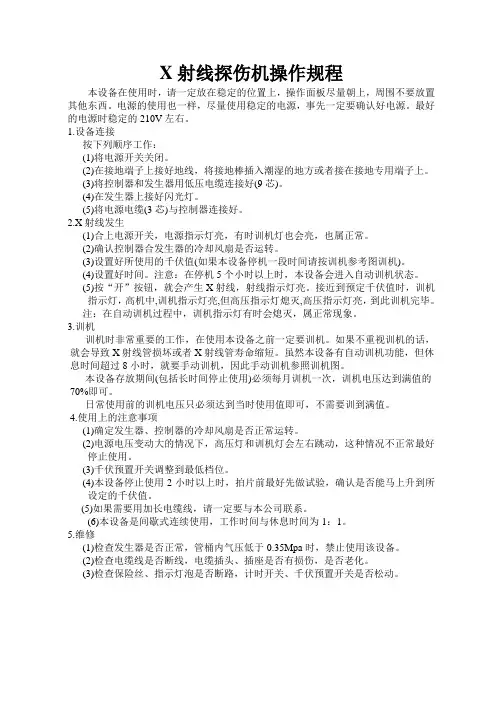

X射线探伤机
X射线探伤机操作规程本设备在使用时，请一定放在稳定的位置上，操作面板尽量朝上，周围不要放置其他东西。
电源的使用也一样，尽量使用稳定的电源，事先一定要确认好电源。
最好的电源时稳定的210V左右。
1.设备连接按下列顺序工作：(1)将电源开关关闭。
(2)在接地端子上接好地线，将接地棒插入潮湿的地方或者接在接地专用端子上。
(3)将控制器和发生器用低压电缆连接好(9芯)。
(4)在发生器上接好闪光灯。
(5)将电源电缆(3芯)与控制器连接好。
2.X射线发生(1)合上电源开关，电源指示灯亮，有时训机灯也会亮，也属正常。
(2)确认控制器合发生器的冷却风扇是否运转。
(3)设置好所使用的千伏值(如果本设备停机一段时间请按训机参考图训机)。
(4)设置好时间。
注意：在停机5个小时以上时，本设备会进入自动训机状态。
(5)按“开”按钮，就会产生X射线，射线指示灯亮。
接近到预定千伏值时，训机指示灯，高机中,训机指示灯亮,但高压指示灯熄灭,高压指示灯亮，到此训机完毕。
注：在自动训机过程中，训机指示灯有时会熄灭，属正常现象。
3.训机训机时非常重要的工作，在使用本设备之前一定要训机。
如果不重视训机的话，就会导致X射线管损坏或者X射线管寿命缩短。
虽然本设备有自动训机功能，但休息时间超过8小时，就要手动训机，因此手动训机参照训机图。
本设备存放期间(包括长时间停止使用)必须每月训机一次，训机电压达到满值的70%即可。
日常使用前的训机电压只必须达到当时使用值即可，不需要训到满值。
4.使用上的注意事项(1)确定发生器、控制器的冷却风扇是否正常运转。
(2)电源电压变动大的情况下，高压灯和训机灯会左右跳动，这种情况不正常最好停止使用。
(3)千伏预置开关调整到最低档位。
(4)本设备停止使用2小时以上时，拍片前最好先做试验，确认是否能马上升到所设定的千伏值。
(5)如果需要用加长电缆线，请一定要与本公司联系。
(6)本设备是间歇式连续使用，工作时间与休息时间为1：1。
射线探伤机操作规程
射线探伤机操作规程一、X射线机操作前的准备1现场操作a) 现场进行X射线时，应设置安全线，确定“控制区”及“监督区”，并放置明显警告标志。
放射时间须经现场施工管理人员的批准，现场施工管理人员应采取有效方法通知其他非放射人员撤离放射危险区域。
b) X射线探伤人员应备有个人剂量报警仪和环境剂量巡视仪，测定工作环境和个人安全照射量，同时佩戴齐全铅衣和防护镜等防护设备。
2 通电前的准备a) 新购射线机或首次上机操作者，先阅读设备使用说明书，并正确操作和维护X射线机。
b）检查使用电源和设备标称电压是否相符。
若电源电压波动超过额定电源电压的±10%而影响探伤机的正常工作时，应配置稳压电源装置（稳压器）。
c）仔细检查探伤机各部件，包括：X射线管头、控制箱、电源电缆、高压电缆等是否配套、齐全和完好。
插头、插座避免受潮及混入垃圾、泥砂、金属等杂物，插头、插座的针或孔无氧化变黑接触不良、无变形、无破损；电线与电缆外部无破损、漏电、无老化。
d）将电源线、高压电缆插头分别和控制箱、机头、高压发生器及冷却系统等牢固连接，保证接触良好。
e)检查气绝缘X射线机的气压是否符合要求。
绝缘气体（SF6）压力表示值不低于0.35MPa,不高于0.5MPa,低于0.35MPa。
X射线发生器内的绝缘气体SF6的压力低于0.35MPa时禁止使用。
注意：压力低，使用会损坏高压包、射线管等；不要把发生器置于高温的场合。
f) X射线机是高电压设备，为避免漏电和感应电的影响，控制箱和高压发生器都应可靠接地。
利用工作场所附近的接地体，亦可采用一根ф10×300mm的接地棒，打入土中250mm深（选择较潮湿的地方）便能满足需求。
电源线应接在配有漏电保护器的电源上。
3 通电后检查3.1 接通电源后，控制箱面板上的电源指示灯亮，冷却系统开始工作。
气绝缘机的机头风扇应转动。
3.2 通电后，仪器空运不正常，应停机查明原因，并采取处理措施。

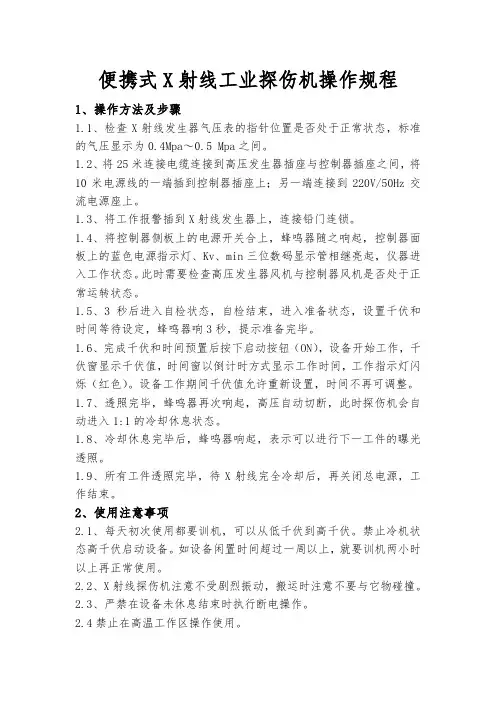

便携式X射线探伤机操作规程
便携式X射线工业探伤机操作规程1、操作方法及步骤
1.1、检查X射线发生器气压表的指针位置是否处于正常状态，标准的气压显示为0.4Mpa～0.5 Mpa之间。
1.2、将25米连接电缆连接到高压发生器插座与控制器插座之间，将10米电源线的一端插到控制器插座上；另一端连接到220V/50Hz 交流电源座上。
1.3、将工作报警插到X射线发生器上，连接铅门连锁。
1.4、将控制器侧板上的电源开关合上，蜂鸣器随之响起，控制器面板上的蓝色电源指示灯、Kv、min三位数码显示管相继亮起，仪器进入工作状态。
此时需要检查高压发生器风机与控制器风机是否处于正常运转状态。
1.5、3秒后进入自检状态，自检结束，进入准备状态，设置千伏和时间等待设定，蜂鸣器响3秒，提示准备完毕。
1.6、完成千伏和时间预置后按下启动按钮（ON），设备开始工作，千伏窗显示千伏值，时间窗以倒计时方式显示工作时间，工作指示灯闪烁（红色）。
设备工作期间千伏值允许重新设置，时间不再可调整。
1.7、透照完毕，蜂鸣器再次响起，高压自动切断，此时探伤机会自动进入1:1的冷却休息状态。
1.8、冷却休息完毕后，蜂鸣器响起，表示可以进行下一工件的曝光透照。
1.9、所有工件透照完毕，待X射线完全冷却后，再关闭总电源，工作结束。
2、使用注意事项
2.1、每天初次使用都要训机，可以从低千伏到高千伏。
禁止冷机状态高千伏启动设备。
如设备闲置时间超过一周以上，就要训机两小时以上再正常使用。
2.2、X射线探伤机注意不受剧烈振动，搬运时注意不要与它物碰撞。
2.3、严禁在设备未休息结束时执行断电操作。
2.4禁止在高温工作区操作使用。
X射线探伤机安全操作规程
X射线探伤机安全操作规程作业前检查1、检查X射线管头、控制箱、电源电缆是否齐全完好。
2、检查电源电压是否与探伤机电源相符，若电源电压波动超过额定电源电压的±10%将会影响探伤机的正常工作，此时应配置稳压电源。
3、检查控制箱是否可靠接地，电源线应接在装有漏电保护器的电源上。
4、检查X射线发生器上的气体压力是否在0.35MPa之上，若达不到要求严禁开机工作，防止损坏X射线发生器。
操作一、操作方式1、设备通电后，检查设备电压是否正常，冷却风扇是否转动。
2、每次使用前，先进行热机30分钟，然后再进行调机。
3、将仪器对准贴于工件上的胶片，并调节各使用参数。
4、准备曝光，开机时把“KV”“MA”调至零位，设定曝光时间。
5、曝光，按下控制器离高压开关，红色指示灯亮，表示高压接通，并自动发出“曝光开始”的指示语音提示。
6、曝光结束，当蜂鸣声响，则均匀调节KV”“MA”回零位，红色指示灯灭，切断高压，时间复位，控制器自动发出语音提示。
7、X射线机的KV值工作时一般未额定值的80%，如果超过80%，必须进行重新训机，必要时增加曝光间歇时间。
8、当天工作结束后，设备应运行半小时方可关机。
二、安全操作1、本设备必须由专人操作，操作人员在使用前必须熟读产品使用说明书，并做好防辐射工作，在每次作业前需将防辐射铅门关闭。
2、探伤期间操作人员一律佩戴好个人剂量计及个人计量报警仪。
3、通电后，控制器内部有较高的交直流电压，使用时禁止打开机箱。
注意事项1、设备不用时要放置在干燥通风、温度合适的场所。
2、X射线发生器属于精密仪器，在搬运的时候应注意轻拿轻放。
3、X射线发生器不能在有沙、粉尘等场合使用。
X射线探伤仪使用操作规程
X射线探伤仪使用操作规程
1.设备的开机
确认墙壁上的断路器处于合闸状态，确认操作台上的【紧急停止】按钮处于正常工作状态，转动【电源锁】开关，【电源】指示灯亮起，设备正常通电。
打开视频监视器，打开控制计算机。
2.检测操作
将操作台上【铅门】旋钮旋到开位置，铅门打开，【铅门开】指示灯亮起。
将待测工件放置到检测平台的中央，并确保产品在运动中不会跌落。
旋转【铅门】旋钮到关位置，铅门关闭，【铅门关】指示灯亮起。
通过计算机初步调节管电压和管电流，打开高压，观察显示器的成像，再进一步调节管电压和管电流使呈现更清晰。
操作操作台上的运动旋钮实现产品的移动和旋转，实现从不同的角度方位的全面观察。
产品在旋转和移动以及C型臂在上下移动、正反偏转时，要注意观察铅房内的监控视频，防止运动撞击发生。
检验完毕，通过计算机关闭高压，旋转【铅门】旋钮到开位置，铅门打开，【铅门开】指示灯亮起。
将铅房内的产品取出，准备下一次检验。
3.设备的关机和维护
使用完毕后，先关闭控制计算机，然后转动【电源锁】关闭电源，断开墙壁上的断路器。
并用防尘布将操作台盖好。
每个月对电气设备进行一次检查，铅房内的灰尘杂物进行清除，运动导轨上润滑油脂进行润滑。
X射线探伤机操作规程
X射线探伤机操作规程1.X光机操作前的准备工作。
2.使用前应检查X光机是否处于完好状态，电缆线、电源线是否有破损。
3.使用前应检查使用现场是否有妨碍安全操作的因素。
4.X光机送上高压前，所有人员要撤离非安全区。
并在非安全区作出明显标记，在条件允许的情况下，需派人监护，防止无关人员进入正在作业区域。
5.安全防护用品，如铅衣、铅帽、射线报警器等。
6.将地线接至控制箱上接地端，并将地线的尖头接地杆插进潮湿地下；或将地线连接到用于接地专用的接线端处。
7.接好X射线警报灯，警报灯闪烁时，说明X光机正在工作，应阻止所有人靠近工作区域。
8.训机：送电。
按X光机使用说明书的要求对X光机进行老化训练，训机完后，才可开始透照。
9.透照工作结束后，不能立即关机，要让X光机充分散热。
10.在X射线停止发射期间，为了保持冷却风扇继续旋转，不要关闭电源开关。
11.X光机一定用所附属的接地线与大地接线，不得在电焊铁板上接地。
12.X光机以间歇方式工作，工作时间与休息时间为1:1。
13.X射线发生器和控制器一定与同一编号的组合起来使用。
14.在插入和拔出电缆前，一定在切断电源后进行，要注意插座中不要受潮及混入垃圾，泥砂等。
15.发生器和焊接中的铁板等的钢材之间一定要绝缘，并注意不要让发生器受到冲击力。
16.X射线发生前在接通电源的情况下，应确认冷却风扇是否在运转。
17.在室外操作时应避免太阳光直射。
应采取防护措施，防止无关人员进入作业区。
18.探伤机长期不使用时，每月必须训机一次并应训练至70%以上。
19.在电源电压不稳的情况下，要使用稳压器。
X谢线探伤机操作规程
X射线探伤机安全操作规程
一、每台X光机必须指定一位操作组长（操作责任人），操作组长不在时，由其指定一人负责。
X光机操作组长必须由RT-Ⅰ级资格证（含Ⅰ级）以上的人员担任。
二、在使用X射线装置前，应详细阅读使用机型的说明书，理解操作要领及有关注意事项。
三、X光机必须按说明书的要求进行训机，严禁未经训机便直接进行透照作业。
且不用时期每月训机一次，训练至满负荷的70%以上。
四、X光机的管电压尽量控制在满负荷90%以下，无特殊情况不得进行满负荷操作，以提高X光机使用寿命。
五、X光机应切实可靠接地，以避免触电事故及其他事故的发生。
六、X射线机以间歇方式工作，工作时间与休息时间至少为1∶1。
在X射线机工作期间，不得切断电源。
七、充分注意不要使射线装置受到冲击、震动。
高空（距地面或操作平台一米以上）作业时，应将X光机固定牢靠，不固定不得进行作业。
八、控制器不得在受潮状态下使用，射线发生器注意通风及避免阳光直射。
九、X射线对人体有害，各作业组之间应注意协调，在未确认照射场周围无人或其他作业人员未返回安全区时，不得开机，避免因误照射造成伤害。
十、如发现X光机不能正常工作，必须立即停止作业，待查清原因并修复正常后才能继续作业。
严禁X光机带病作业，以免造成更大的故障。
十一、如果设备在作业过程中发生操作事故，作业组长必须以书面形式详细报告发生事故的经过。
十二、每次作业完毕，必须把设备擦干净，并摆放整齐。
摘自：中国石油天然气第六建设公司机械设备安全技术操作规程Q/ZYLJ 05.01-2005。
