燃气管道施工安装流程教学文案

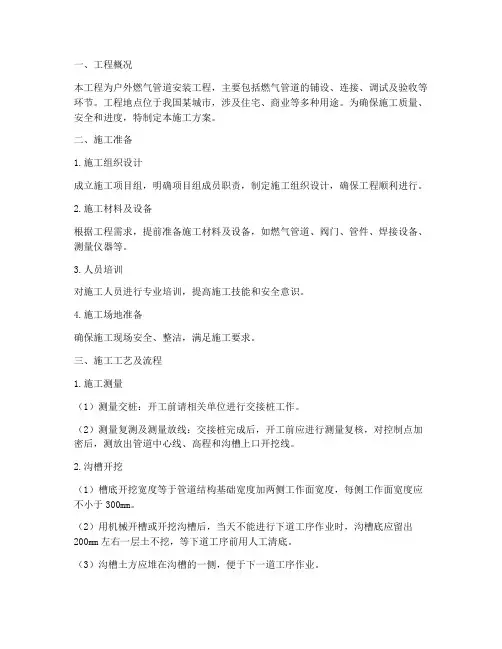

户外燃气管道安装施工方案
一、工程概况本工程为户外燃气管道安装工程，主要包括燃气管道的铺设、连接、调试及验收等环节。
工程地点位于我国某城市，涉及住宅、商业等多种用途。
为确保施工质量、安全和进度，特制定本施工方案。
二、施工准备1.施工组织设计成立施工项目组，明确项目组成员职责，制定施工组织设计，确保工程顺利进行。
2.施工材料及设备根据工程需求，提前准备施工材料及设备，如燃气管道、阀门、管件、焊接设备、测量仪器等。
3.人员培训对施工人员进行专业培训，提高施工技能和安全意识。
4.施工场地准备确保施工现场安全、整洁，满足施工要求。
三、施工工艺及流程1.施工测量（1）测量交桩：开工前请相关单位进行交接桩工作。
（2）测量复测及测量放线：交接桩完成后，开工前应进行测量复核，对控制点加密后，测放出管道中心线、高程和沟槽上口开挖线。
2.沟槽开挖（1）槽底开挖宽度等于管道结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。
（2）用机械开槽或开挖沟槽后，当天不能进行下道工序作业时，沟槽底应留出200mm左右一层土不挖，等下道工序前用人工清底。
（3）沟槽土方应堆在沟槽的一侧，便于下一道工序作业。
3.管道铺设（1）根据设计图纸和测量结果，进行管道铺设。
（2）管道铺设应平直，避免弯曲。
（3）管道连接应牢固，确保密封性。
4.阀门安装（1）根据设计要求，选择合适的阀门。
（2）阀门安装位置应符合设计要求，确保操作方便。
（3）阀门安装后，进行调试和验收。
5.管道调试（1）根据设计参数，进行管道调试。
（2）调试过程中，确保管道运行正常。
6.管道验收（1）管道安装完成后，进行自检。
（2）自检合格后，邀请相关单位进行验收。
四、施工质量控制1.严格按照施工规范和设计要求进行施工。
2.对施工材料、设备进行检验，确保质量合格。
3.加强施工过程中的质量控制，及时发现和解决质量问题。
4.加强施工人员的安全教育，确保施工安全。
五、施工进度安排根据工程实际情况，制定施工进度计划，确保工程按期完成。
天燃气管道施工方案
天燃气管道施工方案1. 引言天燃气管道的施工方案是为了确保燃气管道安全、合规地安装和使用。
本文档将详细阐述天燃气管道施工的步骤、材料和相关注意事项。
2. 施工步骤2.1 前期准备在施工正式开始之前，需要进行以下准备工作： - 确定天燃气管道的线路和布局，包括起点、终点和中间连接点。
- 计算天燃气管道的长度和直径，以确定所需的材料数量。
- 编制施工计划，明确施工的时间范围和工期。
- 联系相关监管部门，获取施工许可证和必要的安全审批。
2.2 材料准备在进行施工之前，需要准备以下材料： - 天燃气管道：根据前期测量计算出的长度和直径，选择合适数量和规格的天燃气管道。
- 管道接头和阀门：根据施工设计和需求，选择合适的管道接头和阀门。
- 手动工具：包括扳手、管道切割器、焊接工具等。
- 安全装备：包括手套、护目镜、耳塞等。
2.3 施工过程天燃气管道的施工需要经过以下步骤： 1. 确定起点和终点：根据布局设计，确定管道的起点和终点，并进行标记。
2. 开挖沟槽：在起点和终点之间，需要开挖一条合适的沟槽，以安装管道。
3. 安装管道：根据施工计划，使用合适的工具和技术，将管道沿着沟槽逐段安装好。
4. 连接管道：使用合适的管道接头，将各个管道段连接起来。
5. 安装阀门：根据需要，在管道上安装必要的阀门，以便于控制燃气流动。
6. 检查和测试：在施工完成之后，进行管道的检查和测试，以确保管道安装合格。
7. 填埋沟槽：在管道安装合格之后，将挖掘的沟槽填埋，使地面恢复平整。
2.4 安全注意事项在天燃气管道施工过程中，需要注意以下安全事项： - 佩戴必要的安全装备，如手套、护目镜等。
- 遵守安全操作规程，如使用合适的工具、正确操作等。
- 在挖掘沟槽时，注意周围的地下设施，以免造成意外损害。
- 在安装管道和连接管道时，确保接头牢固，防止泄漏。
- 在测试管道时，使用合适的检测工具和方法，确保管道安全。
燃气管道 施工方案
燃气管道施工方案燃气管道施工是指将燃气管道从起点到终点进行铺设和安装的工程。
施工方案是指在进行施工之前，制定出的详细计划和步骤，用以指导整个施工过程。
一、前期准备工作1. 确定工程范围和要求：确定燃气管道铺设的起点、终点和长度，并根据工程要求确定是否需要进行增设或拆除燃气阀门等设备。
2. 确定管道材料和规格：根据工程要求和现场环境，选择合适的管道材料和规格，例如钢管或塑料管等。
二、施工步骤1. 管道布线：根据工程范围和要求，在地面或墙壁上进行管道的布线，确定好管道的走向和位置，并标示出燃气阀门和接口的位置。
2. 挖槽开沟：根据管道布线，在地面或地下进行挖槽开沟，确保管道的安装空间和固定条件。
3. 管道安装和连接：将预先准备好的燃气管道进行安装和连接，根据需要进行弯曲、切割和焊接等处理，保证管道的连续性和稳定性。
4. 阀门和接口的安装：根据标示的位置，在合适的位置安装燃气阀门和接口，确保管道的控制和使用的便利性。
5. 管道测试和验收：在管道安装完成后，进行压力测试和泄漏检查，确保管道的质量和安全性，同时进行相关验收手续的办理。
三、安全措施1. 严格遵守施工安全规范：施工人员必须熟悉并遵守相关的施工安全规范，包括穿戴个人防护用品、注意规避危险地带等。
2. 安全警示和隐患排查：在施工现场设置明显的安全警示标志，并定期排查施工过程中可能存在的危险隐患，及时采取措施予以解决。
3. 人员培训和质量控制：施工人员必须接受相关培训，熟悉施工过程和安全要求；同时，对施工质量进行监督和检查，确保施工符合规范和要求。
四、环境保护和文明施工1. 垃圾处理和清理：及时清理施工现场产生的垃圾和废弃物，按照要求进行分类和处理。
2. 水源保护：在施工过程中，加强对周边水源的保护，防止污染和破坏。
3. 噪音控制：合理安排施工时间和施工方法，控制施工过程中产生的噪音，减少对周边环境和居民的影响。
综上所述，燃气管道施工方案包括前期准备工作、施工步骤、安全措施和环境保护等内容。
燃气管道工程安装方案范本
燃气管道工程安装方案范本一、前言燃气管道工程是指为了输送燃气所进行的一系列工程活动。
燃气管道工程安装方案是为了保证燃气管道工程施工过程安全、高效、环保的技术文件，旨在提高燃气管道工程的施工质量，确保管道运行安全和顺畅。
本方案旨在规范和指导燃气管道工程的施工过程，确保施工质量和安全生产。
二、工程概况2.1 工程名称：燃气管道工程安装方案2.2 工程地址：XX省XX市2.3 工程范围：燃气管道的安装、连接及相关设备的安装三、工程概况3.1 工程特点燃气管道工程是一项与人民生活密切相关的重要工程，其施工对环境和人民生活的安全有着极为重要的影响。
因此，在燃气管道工程安装过程中，必须严格按照相关规范和标准进行施工，并加强质量控制，保障工程的安全性和可靠性。
3.2 工程目标本工程的目标是为了确保燃气管道工程的顺利施工，保障工程的安全性、可靠性和环保性。
同时，还要保证工程的施工质量，尽最大可能减少工程事故发生的可能性。
四、工程前期准备4.1 工程前期调查在开工前，首先需要对工程所涉及的区域进行前期调查，了解燃气管道的线路走向、地形、土质等情况，并进行细致的勘察、测量和勘探，为工程施工提供依据。
4.2 工程设计在前期准备阶段，需要对工程进行详细的设计，并按照相关规范和标准进行设计深化，保证设计的合理性和可行性。
4.3 工程准备在工程准备阶段，需要对相关材料、设备和人员进行统一准备，确保工程施工所需的一切资源和条件得到满足。
五、施工方案5.1 施工准备在正式施工前，需要进行施工准备工作，包括但不限于：搭建施工用的临时设施，设立安全警示标志，进行人员培训等。
5.2 管线安装管线安装是整个燃气管道工程的核心环节，需要按照设计要求进行管线的敷设和连接，并确保管线的质量和安全性。
5.3 设备安装在管线安装完成后，还需要对相关设备进行安装，包括但不限于：阀门、仪表、附件等。
5.4 施工监督在施工过程中，需要协调并组织相关专业人员对工程进行全程监督，并及时发现和解决问题，确保施工质量。
室外燃气管道安装施工方案
室外燃气管道安装施工方案一、施工原则1. 安全第一：施工过程中，必须始终将安全摆在首要位置，确保施工人员和周围环境的安全。
2. 符合法律法规：施工必须按照相关法律法规的要求进行，确保合规性和合法性。
3. 高质量施工：施工人员必须按照标准操作规程进行施工，确保质量和可靠性。
4. 高效率施工：合理安排施工工序和时间，提高施工效率。
5. 环境保护：在施工过程中，需采取措施减少对周围环境的影响。
二、施工步骤1. 前期准备- 确定施工区域和范围。
- 进行规划和设计，绘制施工图纸。
- 准备所需材料和设备。
2. 施工准备- 确定施工人员和责任分工。
- 搭建施工所需的临时设施。
- 对施工现场进行清理和整理。
3. 管道敷设- 根据设计要求，在地下进行管道敷设。
- 确保管道连接部位的密封性和可靠性。
- 在管道敷设过程中，注意防止外界物质对管道的损坏。
4. 管道固定- 对已敷设好的管道进行固定，确保稳定性和安全性。
- 选择适合的固定方式和材料。
- 确保固定件连接牢固，不影响管道的正常使用。
5. 管道连接- 进行管道之间的连接，使用合适的连接件。
- 检查连接部位的密封性和可靠性。
- 确保连接部位没有漏气现象。
6. 管道绝缘- 对管道进行绝缘处理，防止气体泄漏和能量损失。
- 使用合适的绝缘材料和方法。
7. 安全检查- 在施工完成后，进行整体的安全检查。
- 检查管道系统的安全性和可靠性。
- 确保各项安全措施的实施情况。
三、施工注意事项1. 施工人员必须具备相关资质和技术能力，并经过必要的培训。
2. 在施工过程中，必须穿戴好个人防护用品，保障人身安全。
3. 严禁在未关闭阀门或气体泄漏情况下进行施工。
4. 施工现场必须保持整洁有序，减少安全隐患。
5. 确保施工区域周围没有易燃物品，防止火灾等事故发生。
四、施工验收1. 施工完成后，必须进行验收。
2. 验收包括对管道系统的质量和安全性进行检查。
3. 符合要求的，办理相关手续，并将管道系统投入使用。
小区燃气管道安装施工方案
小区燃气管道安装施工方案一、施工方案概述燃气管道的安装施工是指在小区内进行燃气管道的铺设、连接、固定等工作，确保燃气供应的安全和正常运行。
本施工方案旨在确保施工质量、保障施工安全，做到规范、科学、高效的施工。
二、施工准备1.编制安全施工方案，明确施工流程、安全要求等；2.准备施工所需的人员、设备和材料；3.与相关部门协商，确保施工符合相关法律法规和规范标准。
三、施工步骤1.确定施工路线和区域根据小区的规划和实际情况，确定主管道的走向和相关分支管道的位置，绘制出详细的施工图纸。
2.开挖沟槽按照施工图纸中的要求，在施工路线和区域上进行开挖沟槽，沟槽的宽度和深度应符合相关规范标准。
3.管道铺设在沟槽中依次铺设主管道和分支管道，管道的连接采用焊接或者法兰连接的方式。
管道的铺设应平整、垂直，严禁有明显的弯曲、挠度等现象。
4.管道固定和封堵在管道的固定和封堵工作中，应采用专用的固定夹具和封堵材料，在管道的连接点和途径高位、低位、转角等地方进行固定和封堵，确保管道的牢固和安全。
5.管道测试与防腐在管道安装完毕后，进行压力测试和泄漏检测，确保管道的密闭性和安全性。
然后对管道进行防腐处理，采用专业的防腐材料对管道进行喷涂或涂刷，提高管道的耐腐蚀性。
6.安装阀门和其他配件根据施工图纸和设计要求，安装各类阀门、燃气表及其他配件。
安装前需进行检查和试验，确保配件的质量和安全性。
7.施工记录和验收在施工过程中及时记录施工情况，包括材料使用情况、施工步骤等。
施工完成后，根据相关要求进行验收，确保施工质量和安全。
四、安全措施1.施工前，对施工人员进行安全培训，提高其安全意识和操作技能；2.在施工现场设置明显的警示标志，警示其他人员，尤其是小区居民，不要靠近施工区域；3.使用专业的施工设备和工具，确保操作安全；4.施工人员应穿戴符合安全要求的劳动防护用具，如安全帽、防护眼镜等；5.遵守相关法律法规和规范标准，严格按照施工要求进行施工，不私自更改或省略施工步骤。
燃气管道安装施工方案
燃气管道安装施工方案一、前言燃气管道是连接燃气源和燃气使用设备的重要设施，其安装质量直接关系到用户生活的安全和舒适度。
为了确保燃气管道的安全可靠使用，施工方案的制定和实施显得尤为重要。
二、施工准备1. 资料准备在开始施工前，必须准备好以下资料：燃气管道布局图、安全技术规范、相关施工图纸等。
2. 施工人员组织安排经过专业培训并持有相关证书的施工人员进行施工，确保施工人员具备专业能力和相关经验。
3. 施工设备准备准备好必要的施工设备，包括切割机、焊接设备、测量仪器等，确保施工过程中的设备完好。
三、施工流程1. 管道布置根据燃气管道布局图，在施工现场进行管道布置，合理安排管道的走向和连接方式。
2. 管道安装按照安全技术规范的要求，进行管道的切割、焊接和连接，确保管道连接紧密、牢固。
3. 管道测试完成管道安装后，进行管道的压力测试和泄漏检查，确保管道的密封性和安全性。
4. 安全验收经过管道测试合格后，由相关部门进行安全验收，确认燃气管道安装符合规范要求。
四、施工注意事项1.施工过程中必须严格遵守安全操作规程，确保施工现场安全。
2.施工人员必须佩戴防护装备，并进行安全培训。
3.施工现场必须保持通风良好，防止燃气泄露引发事故。
五、施工质量保证1.严格按照安装标准进行施工，确保管道连接牢固、密封性好。
2.施工结束后进行全面检查和测试，排查潜在安全隐患。
3.确保施工质量符合相关规范和标准，达到安全使用要求。
六、总结燃气管道安装施工是一项技术性强、安全要求高的工作。
通过科学的施工方案、严格的施工流程、质量保证措施和注意事项的遵守，可以确保燃气管道安装施工的安全可靠和质量稳定。
在今后的工作中，我们将不断总结经验、提高技术水平，为保障用户燃气使用安全贡献自己的力量。
燃气管道施工方案
燃气管道施工方案燃气管道施工方案一、施工基本要求：1. 按照相关法律法规和技术标准进行施工，确保施工质量和安全。
2. 施工前需对施工现场进行勘察，确定施工方案。
3. 施工过程中需采取严格的质量控制措施，确保施工质量。
4. 施工过程中需采取有效的安全防护措施，确保施工安全。
5. 施工完成后需进行验收，并向相关部门报备。
二、施工方案：1. 施工流程：（1）勘察：对施工现场进行勘察，确认地下是否有其他管线、电缆等且确认施工条件是否具备。
（2）设计：根据现场实际情况进行设计，确定管道走向、尺寸等。
（3）材料准备：根据设计方案准备所需的管材、管件及其他施工材料。
（4）开挖：按照设计方案要求进行挖掘管道沟槽，确保沟槽的大小、深度符合要求。
（5）安装：将管材、管件等装入沟槽中，并进行连接，确保连接紧密、无漏气。
（6）测试：进行管道的压力测试，确保管道的承压能力。
（7）回填：将挖掘的土方回填至管沟中，并按照要求进行夯实，确保回填土质量好。
（8）整平：对回填土进行整平，确保地表光滑平整。
2. 施工质量控制措施：（1）在施工前，确保所采购的管材、管件等符合国家标准，并进行检查验收。
（2）施工过程中，对开挖的沟槽、管材、管件等进行质量监控，保证施工材料质量。
（3）施工过程中，严格按照设计方案要求进行操作，确保施工质量符合要求。
（4）在测试阶段，对管道进行严格的压力测试，确保管道安全使用。
3. 安全防护措施：（1）施工前，进行安全技术交底，确保施工人员了解安全操作规程。
（2）施工现场设置明显的安全警示标志，确保周边人员的安全。
（3）施工过程中，工人需佩戴必要的个人防护装备，如安全帽、防护眼镜等。
（4）施工过程中，严禁在气体管道附近进行明火作业。
（5）施工现场应配备灭火器等必要的消防设备，以应对突发事故。
四、施工验收：1. 施工完成后，进行管道的压力测试，并检查是否存在漏气现象。
2. 检查管道的连接是否紧密、牢固。
3. 对施工现场进行清理，确保无杂物残留。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气管道施工安装流
程
燃气工程施工流程
1、申请安装：
申请使用安装煤气的用户，必须由用户自己或开发商委托燃气公司设计施工，并提供设计所需基础资料：
a.提供工程项目设计范围内的修测地形图1份及地下管线普查图。
b.总平面图、建筑平面图、厨房大样图和楼梯剖面图以及
它们的CAD拷盘。
c.公福及工业用户需另外提交设计施工委托书，写明用气要求：气源、压力、用气量（负荷）、用气地点等。
2.现场勘察：
用户备齐上述资料后三个工作日之内，设计施工人员了解现场（用户提供了解现场的条件），与用户所在开发小区项目技术人员根据所提供小区土建施工图，协调外管、庭院管和户内管施工事宜，讨论施工方案。
3.签订安装协议：
根据所了解情况，由公司开发办与用户或开发商签订煤气安装施工协议。
4.施工安排：
签订协议后，三个工作日之内，开发办下达开发安装任务给工程技术科，由工程技术科根据开发规模及其它情况安排下属施工队施工。
5.施工阶段：
a.工程技术科安排施工队后，将所开发小区的情况告知施工队，并到现场给施工队讲解施工方案，进行技术交底。
b.施工队接到安装施工协议后，填写开工报告，报相关部门审核后，申请开工。
c.申请开工后，施工队根据开发规模填写材料计划单，经相关部门核实后，方可领用材料。
d. 材料领用后，进行施工准备（包括管道、管件设备的检测及施工所用的设备）
e.施工过程中，要严格按技术规范施工、安装，保证工程质量。
f.分项工程施工完后，核算工程量在管沟未回填之前由施工队联系工程技术科进行确认。
同时检查管道施工各项规范要求（包括管道坡度、焊口外观质量、补口补伤质量、凝水缸的安装等）
g. 分项工程施工完后，施工队必须绘制施工管网平面图。
h.安装工艺流程及施工时段：
楼房主体封顶后---进入户内定线打眼---楼房室内抹完灰后进行燃气户内立管安装---楼房拆脚手架后---进行测量
定位放线沟槽开挖排管对口组对焊接及埋地、入户预留孔洞处理---楼房打散水之前进行燃气引入管的安装---楼房交工前15天左右进行燃气户内水平横干管、支管安装---表、阀设备安装---强度试验、严密性试验--- 交工验收---送气点火（分钥匙前两天左右）
6.验收阶段
a.分项工程完工后，施工队以书面形式会同交工资料（包括开工报告、材料计划、小区施工管网平面图、隐蔽工程验收记录、强度、严密性试验记录、工程量等）报公司工程质量验收小组进行验收评定。
b.对施工队所报各项材料，工程质量小组要认真审查核实，对施工队在该工程所领材料与实际核实工程量材料一定严格核实，多余材料直接移入下一分项工程。
c.工程质量小组接到施工队各项交工材料后，两日内对该分项工程进行验收，并出具验收评定报告。
用户申请安装煤气工作流程：
注意事项：
1、为了保证在施工和检修时互不影响，也为了避免由于漏出的燃气影响相邻管道的正常运行，甚至逸于建筑物内，地下燃气管道与建筑物、构筑物基础以及其它各种管道之间应保持必要的水平净距。
如表：
地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）
地下燃气管道与构筑物以及相邻管道之间的垂直净距（m）
2、燃气引入管的安装
引入管引入方式分地下引入和地上引入两种。
地下引入一般在土建基础施工时，先做好管线预埋。
地上明管引入是在土建主体工程完工后进行，先按图纸要求，在墙上钻出引入管穿墙孔，由地下到地上，由室外到室内的顺序进行。
引入管地下部分，施工中应注意不要发生倒坡，并做好管线防腐。
地上引入管的上端应装三通，顶部装丝堵，穿墙管外应有套管，并坡向引入管。
引入管管径不应小于25㎜。
管材采用无缝钢管煨弯，引入管地下部分距建筑物外墙2m以内不应有焊口。
引入管地下部分做加强防腐层。
埋地深度应大于冻土深度，且一般不应小于0.8m.引入管通常由用气间直接引入。
立管一般设在用气间、楼梯间或走廊内。
水平管可沿楼梯间、走廊和辅助房间敷设。
3、在新建工程中要与土建单位密切配合，作好燃气管道穿过建筑物基础、墙体、楼板、设备基础时的预留孔洞或预埋套管，预埋支、吊架。
对已经建成的建筑物应勘测现场，核对设计图纸与实际是否相符，燃气管道与已安装的管道、电缆等有无矛盾等。
如有问题，
应与设计部门协商解决，使安装后的燃气管道符合设计要求，满足有关规范与质量要求。
4、煤气管道应沿非燃材料墙面敷设，当与其他管道相遇时，应符合下列要求：
(1)水平平行敷设时，净距不宜小于150mm；
(2)竖向平行敷设时，净距不宜小于100mm，并应位于其他管道的外侧；
(3)交叉敷设时，净距不宜小于50mm。
5、室内燃气管与其它管道及设备间的平行净距（m）
室内燃气管道与其它管道及设备间的交叉净距（m）。
