无极性电容
无极性电容参数详解[精华]
![无极性电容参数详解[精华]](https://img.taocdn.com/s3/m/09ef350054270722192e453610661ed9ac515553.png)

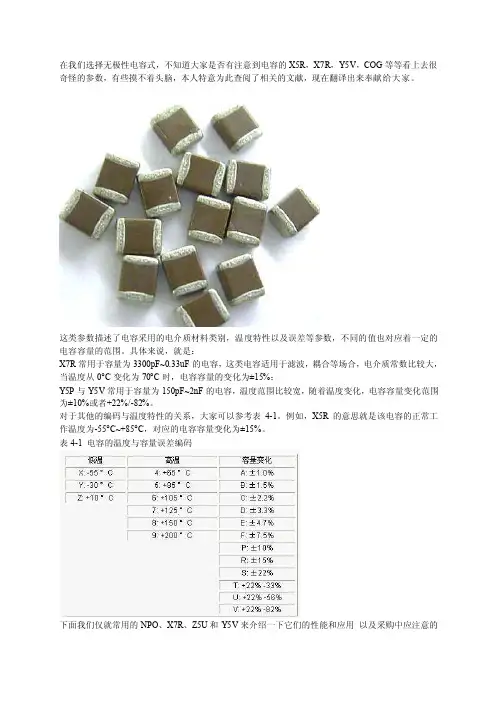

在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。
对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。
表4-1 电容的温度与容量误差编码下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是A VX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U 和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
有极性电容,无极性电容 以及二者互换
有极性电容和无极性电容在性能、原理结构上的区别.1、原理上相同。
（1）都是存储电荷和释放电荷；（2）极板上的电压（这里把电荷积累的电动势叫电压）不能突变。
（3）区别在于介质的不同、性能不同、容量不同、结构不同致使用环境和用途也不同。
反过来讲，人们根据生产实践需要，实验制造了各种功能的电容器来满足各种电器的正常运行和新设备的运转。
随着科学技术的发展和新材料的发掘，更优质、多样化的电容器会不断涌现。
2、介质不同。
介质是什么东西？说穿了就是电容器两极板之间的物质。
有极性电容大多采用电解质做介质材料，通常同体积的电容有极性电容容量大。
另外，不同的电解质材料和工艺制造出的有极性电容同体积的容量也会不同。
再有就是耐压和使用介质材料也有密切关系。
无极性电容介质材料也很多，大多采用金属氧化膜、涤纶等。
由于介质的可逆或不可逆性能决定了有极、无极性电容的使用环境。
3、性能不同。
性能就是使用的要求，需求最大化就是使用的要求。
如果在电视机里电源部分用金属氧化膜电容器做滤波的话，而且要达到滤波要求的电容器容量和耐压。
机壳内恐怕也就只能装个电源了。
所以作为滤波只能使用有极性电容，有极性电容是不可逆的。
就是说正极必须接高电位端，负极必须接低电位端。
一般电解电容在1微法拉以上，做偶合、退偶合、电源滤波等。
无极性电容大多在1微法拉以下，参与谐振、偶合、选频、限流、等。
当然也有大容量高耐压的，多用在电力的无功补偿、电机的移相、变频电源移相等用途上。
无极性电容种类很多，不一一赘述。
4、容量不同。
前面已经讲过同体积的电容器介质不同容量不等，不一一赘述。
5、结构不同。
原则上讲不考虑尖端放电的情况下，使用环境需要什么形状的电容都可以。
通常用的电解电容（有极性电容）是圆形，方型用的很少。
无极性电容形状千奇百变。
像管型、变形长方形、片型、方型、圆型、组合方型及圆型等等，看在什么地方用了。
当然还有无形的，这里无形指的就是分布电容。
对于分布电容在高频和中频器件中决不可忽视。
无极性电容参数详解
在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。
这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。
具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。
对于其他的编码与温度特性的关系，大家可以参考表4-1。
例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。
表4-1 电容的温度与容量误差编码下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是A VX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U 和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

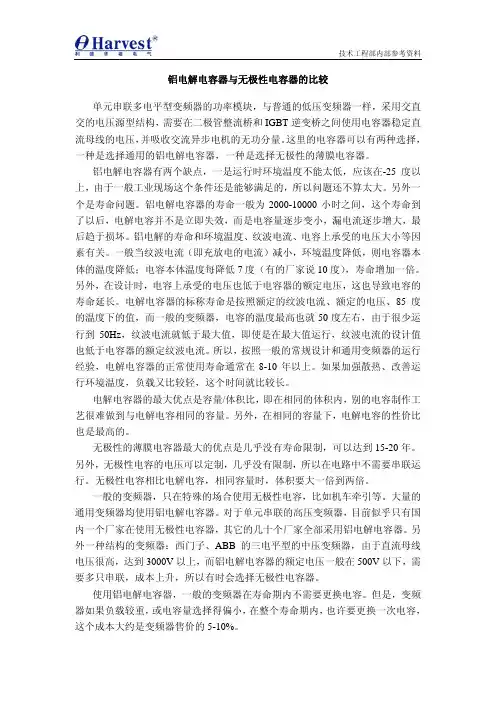

铝电解电容器与无极性电容器的比较
铝电解电容器与无极性电容器的比较单元串联多电平型变频器的功率模块，与普通的低压变频器一样，采用交直交的电压源型结构，需要在二极管整流桥和IGBT逆变桥之间使用电容器稳定直流母线的电压，并吸收交流异步电机的无功分量。
这里的电容器可以有两种选择，一种是选择通用的铝电解电容器，一种是选择无极性的薄膜电容器。
铝电解电容器有两个缺点，一是运行时环境温度不能太低，应该在-25度以上，由于一般工业现场这个条件还是能够满足的，所以问题还不算太大。
另外一个是寿命问题。
铝电解电容器的寿命一般为2000-10000小时之间，这个寿命到了以后，电解电容并不是立即失效，而是电容量逐步变小，漏电流逐步增大，最后趋于损坏。
铝电解的寿命和环境温度、纹波电流、电容上承受的电压大小等因素有关。
一般当纹波电流（即充放电的电流）减小，环境温度降低，则电容器本体的温度降低；电容本体温度每降低7度（有的厂家说10度），寿命增加一倍。
另外，在设计时，电容上承受的电压也低于电容器的额定电压，这也导致电容的寿命延长。
电解电容器的标称寿命是按照额定的纹波电流、额定的电压、85度的温度下的值，而一般的变频器，电容的温度最高也就50度左右，由于很少运行到50Hz，纹波电流就低于最大值，即使是在最大值运行，纹波电流的设计值也低于电容器的额定纹波电流。
所以，按照一般的常规设计和通用变频器的运行经验，电解电容器的正常使用寿命通常在8-10年以上。
如果加强散热、改善运行环境温度，负载又比较轻，这个时间就比较长。
电解电容器的最大优点是容量/体积比，即在相同的体积内，别的电容制作工艺很难做到与电解电容相同的容量。
另外，在相同的容量下，电解电容的性价比也是最高的。
无极性的薄膜电容器最大的优点是几乎没有寿命限制，可以达到15-20年。
另外，无极性电容的电压可以定制，几乎没有限制，所以在电路中不需要串联运行。
无极性电容相比电解电容，相同容量时，体积要大一倍到两倍。
一般的变频器，只在特殊的场合使用无极性电容，比如机车牵引等。
关于有极性电容和无极性电容问题
关于有极性电容和无极性电容问题
在网上搜索到一种说法：“以把两个电解电容阳极或阴极相对串连形成无极性电解电容”。
我对这一说法不理解，电解电容一般是有极性电容，如果把两个电解电容的阳极或阴极相对串联形成无极性电容，那幺给这个串联后的电容加一个电压，肯定会有一个电解电容两端的电压和它的极性是相反的，这样不会击穿吗?希望大侠们能帮忙解释下，谢谢!
无极性电解电容很容易买到的啊，我们公司就有用到，当然是正规厂家的正规产品。
当然，内部肯定不会是“两个电解电容封装在一个外壳里”，而是采用两层蚀孔氧化铝箔罢了。
——如果你拆过电解的话就会发现：电解中的两层铝箔是不一样的：一层是很薄且很光滑的，另一层是很厚而且表面很粗糙的，而后者实际上是经过腐蚀、氧化的，而绝缘介质就是它上面的那层氧化膜。
由于两层铝箔结构不同，所以才有极性;而只要把两层铝箔都用腐蚀氧化。
常用电容封装类型与规格
常用电容封装类型与规格电容器是电子元器件中常用的一种元件，用于储存电荷和能量。
电容器封装类型和规格多种多样，下面将介绍常用的电容器封装类型及其规格。
1.陶瓷电容器（Ceramic Capacitor）：陶瓷电容器是一种常用的电容器类型之一，由于其体积小、价格低廉，被广泛应用于各种电子电路中。
陶瓷电容器的封装规格一般以贴片（SMD）和插装型为主，常见的尺寸有0402、0603、0805等，其容量范围通常在pF（皮法）至μF（微法）之间。
陶瓷电容器的工作电压一般在几十伏特至数百伏特之间。
2.铝电解电容器（Aluminum Electrolytic Capacitor）：铝电解电容器是一种常用的大容量电容器，主要用于储存大电荷和大能量。
铝电容器的封装规格一般以插装型为主，常见的尺寸有Radial、Axial等，其容量范围通常在μF（微法）至mF（毫法）之间。
铝电解电容器的工作电压一般在几十伏特至数百伏特之间。
3.有机电解电容器（Organic Electrolytic Capacitor）：有机电解电容器是一种新型的电容器类型，具有高容量、低ESR （等效串联电阻）等优点，广泛应用于高性能电子电路中。
有机电解电容器的封装规格一般以表面贴装（SMD）为主，常见的尺寸有0805、1206等，其容量范围通常在μF（微法）至mF（毫法）之间。
有机电解电容器的工作电压一般在几十伏特至数百伏特之间。
4.铜箔电容器（Polyester Film Capacitor）：铜箔电容器是一种常用的高频电容器，用于高频信号的耦合和滤波。
铜箔电容器的封装规格一般以插装型和片式型为主，常见的尺寸有Radial、Axial、SMD等，其容量范围通常在nF（纳法）至μF（微法）之间。
铜箔电容器的工作电压一般在几十伏特至数百伏特之间。
5.电介质电容器（Film Capacitor）：电介质电容器是一种常用的高质量和高精度电容器，具有较低的失谐因数和较高的频率响应。
常用无极性和贴片电容
常用电容容值以及封装简介常用电容容值【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P 100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
贴片电容的命名所包含的参数：1、贴片电容的尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH）3、要求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％）4、电压（4V 、6.3V、10V、16V、25V、50V、100V、250V、500V、1000V、2000V、3000V）5、容量(0PF-47UF)6、端头的要求(N表示三层电极)7、包装的要求(T表示编带包装，P表示散包装)例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)CG ：是表示生产电容要求用的材质，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。
什么是无极性电容
什么是无极性电容
无极电容就是没有极性电源正负极的电容器，无极性电容器的两个电极可以在电路中随意的接入。
因为这款电容不存在漏电的现象，主要应用在耦合，退耦，反馈，补偿，振荡等电路中。
图为无极性电容参考图。
无极电容就是没有极性电源正负极的电容器，无极性电容器的两个电极可以在电路中随意的接入。
因为这款电容不存在漏电的现象，主要应用在耦合，退耦，反馈，补偿，振荡等电路中。
无极性电容两电极无正负极性之分，主要用于交流电路、高频率脉动直流电路、低频脉动直流电路中。
在电扇、洗衣机、电冰箱、油烟机、干洗机、吸尘器等家用电器中，无极电容器则是作为一种单相交流电动机的启动电容。
无极电容在单相交流电动机电路中的工作原理很简单，即在交流电流通过电容器后，使供电电压与电流之间产生较大值的相位差，从而使单相电动机两个绕组之间的电压因相位差的存在而产生转矩，使电动机启动运转。
家用电器中单相交流电动机使用的电容器一般均为油浸式大容量无极。
