电机基础知识培训教学内容一、引言电机是现代工业生产和日常生活中不可或缺的重要设备，广泛应用于各个领域。
为了提高电机操作人员的技术水平，保障电机设备的正常运行，特制定本培训教学内容，对电机基础知识进行全面、系统的培训。
二、电机的基本原理1. 电磁感应定律：电机的工作原理基于电磁感应定律，即当导体在磁场中运动时，会在导体两端产生电动势。
通过这一原理，电机实现了电能与机械能的相互转换。
2. 磁路理论：磁路是电机中传递磁通的路径。
磁路理论包括磁通连续性原理、磁路欧姆定律、磁路基尔霍夫定律等，为电机设计和分析提供了基础。
三、电机的分类与结构1. 分类：根据工作原理和用途，电机可分为直流电机、交流电机和变压器。
其中，直流电机和交流电机又可分为同步电机和异步电机。
2. 结构：电机主要由定子和转子两部分组成。
定子是电机的固定部分，包括定子铁心、绕组等；转子是电机的旋转部分，包括转子铁心、绕组等。
此外，电机还包括端盖、轴承、风扇等附件。
四、电机的主要性能参数1. 额定功率：电机在额定运行条件下的输出功率。
2. 额定电压：电机在额定运行条件下的输入电压。
3. 额定电流：电机在额定运行条件下的输入电流。
4. 额定转速：电机在额定运行条件下的旋转速度。
5. 效率：电机输出功率与输入功率的比值，反映了电机能量转换的效率。
6. 功率因数：电机运行时，有功功率与视在功率的比值，反映了电机对电网的影响。
五、电机的工作原理与运行特性1. 直流电机：直流电机的工作原理是基于电磁感应和电磁力作用。
直流电机具有良好的启动、调速性能，广泛应用于调速要求较高的场合。
2. 交流电机：交流电机的工作原理是基于旋转磁场与转子绕组之间的电磁感应。
交流电机结构简单、运行可靠，广泛应用于工业生产中。
3. 同步电机：同步电机具有转速与电源频率严格同步的特点，广泛应用于发电、调频等领域。
4. 异步电机：异步电机具有结构简单、运行可靠、成本低廉等优点，广泛应用于工业生产和日常生活中。
电机培训资料
引言概述：电机是现代社会中最常用的机械设备之一，广泛应用于各个行业领域。
而要深入了解电机的原理和操作，并掌握其维护和故障排除技巧，就需要进行专业的电机培训。
本文将针对电机培训的资料进行详细阐述，包括电机原理、电机的分类与特性、电机的选型与安装、电机的维护与保养以及电机故障排除。
正文：一、电机原理1.电机的基本原理：介绍电机的工作原理和构成，包括电机主要部件的功能和作用。
2.磁场理论：解释磁场在电机中的重要作用，包括磁场的产生和磁场力的作用。
3.电机的工作方式：介绍直流电机和交流电机的工作方式，包括其优缺点和应用领域。
4.电机的效率和功率因数：详细解释电机的效率和功率因数的概念以及如何计算和提高电机的效率。
5.电机的控制方式：介绍电机的速度、转矩和位置控制方法，包括开环控制和闭环控制的原理和应用。
二、电机的分类与特性1.电机的分类：详细介绍电机的不同分类方式，包括按用途分类、按工作原理分类和按结构分类等。
2.永磁电机：解释永磁电机的特点和应用，包括稳定性高、效率高、体积小等优点。
3.感应电机：介绍感应电机的工作原理和特性，包括异步电机和同步电机的区别以及应用场景。
4.直流电机：解释直流电机的工作原理和特性，包括其调速性能和适用范围。
5.步进电机：详细介绍步进电机的工作原理和应用领域，包括精度高、定位准确等特点。
三、电机的选型与安装1.电机选型：详细介绍电机选型的重要性和步骤，包括根据使用环境、工作特性和负载要求等进行选型。
2.电机的安装注意事项：解释电机安装时需要注意的事项，包括电机位置选择、电机与负载的连接方式和电机保护等。
四、电机的维护与保养1.电机维护计划：介绍制定电机维护计划的重要性和步骤，包括定期检查、润滑和清洁等维护措施。
2.电机的故障与排除：详细介绍电机常见故障的原因和排除方法，包括过载、短路和电机损坏等故障类型的处理方法。
五、电机的发展趋势与创新技术1.变频技术在电机中的应用：解释变频技术在电机中的重要作用，包括提高电机效率和降低能耗等方面的优势。
第1章电机基础知识
火 电 站
二 滩 水 电 站
第1章电机基础知识
太阳能电站 全国装机容量第最1章大电机的基新础知疆识达板城风电厂
核电站
地热电站
第1章电机基础知识
潮汐电站
波浪能发电站
第1章电机基础知识
变频器
第1章电机基础知识
电力变压器
第1章电机基础知识
第1章电机基础知识
2、驱1动.1生.产2机械电机的功能（续2）
磁悬浮列车
第1章电机基础知识 大型车床
作电源用-直流发电机 将机械能转化为直流电能
信号传递-直流伺服电动机 将控制信号转换为机械信号
第1章电机基础知识
1.1.2 电机的功能（续3）
3、控制各种自动设备
盲人引路车
爬行机器人
第1章电机基础知识
４、1大电.1型机和.的2超发小展型电状方向况机发展的功能（续4）
铸钢：μ≈1 000μ0， 硅钢片：μ≈(6 000 ~ 7 000)μ0
铁磁材料之所以具有高导磁性。是因为在其
内部具有一种特殊通常铁磁材料内部磁畴排列杂乱无章，磁性相互抵消，对外不显磁性。
有外磁场作用时
磁畴在外界磁场的作用下，均发生归 顺性转向，使得铁磁材料内部形成一 个很强的附加磁场。
矫顽
剩磁
B 膝点
磁力
Br
－Hm －HC
0
HC
－Br
H Hm
磁滞回线
第1章电机基础知识
(二) 物质的磁性能
▲ 非磁性物质（非铁磁物质） μ≈μ0
▲ 磁性物质 (1) 高导磁性
μ＞＞μ0 ※ 铸钢：μ≈1 000μ0 ※ 硅钢片：μ≈(6 000 ~ 7 000)μ0
L= ΨL /i = NΦ /i= N(N i/R m)/i= N2λm
电动机培训资料
6、定子旋转磁场的旋转速度（同步速）是由哪些因素决定的？如 何计算？ 答;定子旋转磁场的转速（又称同步速）n1与电源频率f成正比， 与定子旋转磁场的磁极对数p成反比，计算公式如下： n1= （转/分） 式中：f--电源频率（赫） p--磁极对数（一对极有两个异性磁极） 由于我国交流电源的标准频率为50赫，同步速与磁极对数有如下 的 关系：n1= (转/分） 该关系说明电动机的极数越多，同步速越低。
10、什么是电动机的效率？ 答：电动机内部功率损耗的大小是用效率来衡量 的，输出功率与输入功率的比值称为电动机的效 率，其代表符号为η，常用百分数表示， 即： 效率高，说明损耗小，节约电能。但过高的效率 要求，将使电动机的成本增加。一般异步电动机 在额定负载下其效率为75~92%。异步电动机的效 率也随着负载的大小而变化。空载时效率为零， 负载增加，效率随之增大，当负载为额定负载的 0.7~1倍时，效率最高，运行最经济。
11、三相异步电动机的输入功率如何计算？ 答：三相异步电动机的输入功率可用下式计算：
调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电 动机和无极变速电动机外，还可分为电磁调速电动机、直流调速电动机、 PWM变频调速电动机和开关磁阻调速电动机。
（二）交流异步电动机 交流异步电动机是领先交流电压运行的电动机，广泛应用于电 风扇、电冰箱、洗衣机、空调器、电吹风、吸尘器、油烟机、洗碗 机、电动缝纫机、食品加工机等家用电器及各种电动工具、小型机 电设备中。 交流电异步电动机分为感应电动机和交流换向器电动机。感应 电动机又分为单相异步电动机、交直流两用电动机和推斥电动机。 1．单相异步电动机 单相异步电动机由定子、转子、轴承、机 壳、端盖等构成。 定子由机座和带绕组的铁心组成。铁心由硅钢片冲槽叠压而成， 槽内嵌装两套空间互隔900电角度的主绕组（也称运行绕组）和辅绕 组（也称起动绕组成副绕组）。主绕组接交流电源，辅绕组串接离 心开关S或起动电容、运行电容等之后，再接入电源。
《电动机培训资料》课件
停车时先降低负载，然后断开电源开关，以确保安全停车。停车后应检查电动机是否有异常声音或 振动，并做好记录。
电动机的运行参数与监控
电流
运行时应监测电动机的电流，确 保电流不超过额定值。电流过大 或过小都可能影响电动机的正常
运行。
电压
运行时应监测电动机的电压，确保 电压在规定范围内。电压过高或过 低都可能损坏电动机。
详细描述
定子由硅钢片叠压而成，中心有励磁 绕组，通入直流电流后产生恒定的磁 场。定子的外壳通常为铸铁或铝合金 ，用以固定和支撑整个电动机。
电动机的转子
总结词
转子是电动机内部旋转的部件，装载在轴承上，在定子产生的磁场中旋转。
详细描述
转子由导磁性能良好的材料制成，通常为铸铝或铜条，上面装有导电条。当电流 通过转子时，产生磁场，与定子产生的磁场相互作用，从而使转子旋转。
温度
运行时应监测电动机的温度，确保 温度不超过允许值。温度过高可能 烧毁电动机，温度过低可能影响电 动机的性能。
电动机的日常维护与保养
01
02
03
清洁
定期清洁电动机的外壳和 散热片，以保持良好的散 热效果。
检查
定期检查电动机的接线、 轴承、润滑等情况，确保 电动机的正常运行。
更换
定期更换电动机的润滑油 和轴承，以延长使用寿命 。
电动机的故障诊断与排除
故障诊断
根据电动机的异常声音、振动、 温度等表现，结合运行参数的监 测结果，判断故障原因。
排除故障
根据故障原因采取相应的措施进 行排除，如更换损坏的零件、调 整接线等。
04
电动机的常见问题与解决方案
电动机过热问题
总结词
过热是电动机常见的问题之一，可能导致设备损坏和性能下降。
电机培训资料(一)
电机培训资料（一）引言概述：电机是现代工业生产中不可或缺的关键设备之一，它在驱动机械设备、提供能源等方面具有重要作用。
为了充分发挥电机的性能，提高生产效率和安全性，电机培训资料的编写就显得尤为重要。
本文档旨在介绍与电机相关的基本概念、工作原理、故障排除等内容，以帮助读者更好地了解电机的原理和运行过程。
正文内容：一、电机基本知识1.1 电机的定义和分类1.2 电机的组成和结构1.3 电机的工作原理1.4 电机的自激现象及其影响1.5 电机的性能指标和参数二、电机的安装与调试2.1 电机的安装要求和注意事项2.2 电机的定位和固定方法2.3 电机与传动装置的配合2.4 电机的接线和接地2.5 电机的调试方法和步骤三、电机的故障排除与维护3.1 电机常见故障及其表现3.2 电机故障的诊断方法3.3 电机故障的处理和修复技巧3.4 电机的日常维护和保养3.5 电机的安全操作规范四、电机性能改进与优化4.1 电机效率的提高方法4.2 电机运行的噪声控制4.3 电机的节能措施4.4 电机的环境适应性改进4.5 电机的轻型化设计与优化五、电机应用案例分析5.1 工业领域的电机应用案例5.2 农业领域的电机应用案例5.3 建筑领域的电机应用案例5.4 交通运输领域的电机应用案例5.5 家用电器领域的电机应用案例总结：通过本文档的介绍，我们对电机的基本知识、安装与调试、故障排除与维护、性能改进与优化以及电机应用案例等方面有了更深入的了解。
希望这些内容能为读者提供实用的知识，以应对电机相关工作中的挑战，提高工作效率和安全性。
同时，我们也应不断关注电机领域的发展与创新，积极应用新技术，推动电机技术的进步和应用的广泛推广。
电机基础知识培训资料(二)2024
电机基础知识培训资料（二）引言概述：本文是电机基础知识培训资料的第二部分，主要介绍电机相关的五个主要知识点。
通过学习这些知识点，你将对电机的结构、工作原理、分类及应用有更深入的了解，为实际工作提供一定的指导。
正文：一、电机结构电机结构是指电机内部组件的布局和安装方式。
电机结构常见的类型包括开式电机和封闭式电机。
在开式电机中，电机内部的部件是暴露在外的，这样方便了维修和散热。
而封闭式电机则是将电机内部密封起来，以提高其防护等级，适用于一些特殊的工作环境。
小点：1.1 开式电机的结构特点1.2 封闭式电机的结构特点1.3 开式电机的优缺点1.4 封闭式电机的优缺点1.5 开式电机和封闭式电机的适用场景二、电机工作原理电机的工作原理是指电能转化为机械能的过程。
一般来说，电机靠磁场与电流之间的相互作用来实现工作。
其中电机的工作原理主要包括洛伦兹力原理、法拉第电磁感应原理和磁场与磁通量之间的关系。
小点：2.1 洛伦兹力原理2.2 法拉第电磁感应原理2.3 磁场与磁通量之间的关系2.4 电机工作原理的应用2.5 电机工作原理的影响因素三、电机分类根据不同的标准，电机可以进行多个分类。
常见的电机分类方法包括按电流类型分、按工作方式分、按结构形式分。
根据不同的分类方法，电机的种类有直流电机、异步电机、同步电机、步进电机等。
小点：3.1 直流电机的特点3.2 异步电机的特点3.3 同步电机的特点3.4 步进电机的特点3.5 不同类型电机的适用领域四、电机应用领域电机作为一种能将电能转化为机械能的设备，广泛应用于多个领域。
它在工业生产、家电、交通运输和航空航天等行业起着至关重要的作用，满足了人们对于机械能的需求。
小点：4.1 工业生产中电机的应用4.2 家用电器中电机的应用4.3 交通运输中电机的应用4.4 航空航天中电机的应用4.5 电机在其他领域的应用五、电机的优化与维护电机的优化和维护是确保其长期稳定运行的重要环节。
电机基础知识培训资料(一)
电机基础知识培训资料（一）引言概述：
本文旨在介绍电机的基础知识，为初学者提供一些培训资料。
电机是现代社会中不可或缺的重要设备，了解其原理和工作方式对于从事电机相关工作的人员至关重要。
本文将从电机的基础原理、电机的分类、电机的结构和工作原理、电机的选型和安装、电机的维护和故障排除等五个大点进行阐述。
1. 电机的基础原理
- 磁场与电场的关系
- 工作原理：法拉第电磁感应定律和洛伦兹力定律
- 磁场的产生与控制
2. 电机的分类
- 按用途分类：直流电机、交流电机、步进电机等
- 按工作原理分类：感应电机、永磁电机、同步电机等
- 按结构分类：开放式电机、封闭式电机、大功率电机等
3. 电机的结构和工作原理
- 电机的主要组成部分：定子、转子、电刷、轴等
- 电机的工作原理：电磁感应和电流作用力的相互作用
- 不同类型电机的结构和工作原理的区别
4. 电机的选型和安装
- 选择电机的基本原则：负载特性、功率需求、效率等因素
- 电机的安装要求：安装位置、散热条件等
- 电机的配套设备选型
5. 电机的维护和故障排除
- 定期维护和保养：清洁、润滑等
- 常见故障及排除方法：过热、断线、短路等
- 维修和更换电机的注意事项
总结：
电机作为现代社会中不可或缺的设备，了解其基础知识对于从事相关工作的人员十分重要。
本文从电机的基础原理、分类、结构和工作原理、选型和安装、维护和故障排除等五个大点进行了详细的阐述。
希望这些培训资料能够为读者提供有关电机的基础知识，进一步提升他们的电机技术水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绕线型异步电机转子
鼠笼型异步电动机爆炸图
电机产品型号与代号的意义
电机的型号包括三部分，即：系列+机座号+极数 例如 Y132S1-2电机：
Y——Y表示异步电动机 132——第二部分数字表示机座中心高毫米数（机座不带底脚 时，与机座带底脚时相同）； S——第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为 铁心长度代号； 1——字母后的数字为铁心长度代号； －2——第四部分横线后的数字为电动机的极数，这是一台 2极电动机。 另外：使用条件环境温度：不超过40℃；海拔：不超过1000米；相对湿度：不超过95℅；额定电 压：380伏；额定频率：50赫兹；接法：3千瓦及以下为Y接，4千瓦及以上为Δ接；工作方式：连续（ S1）。
电机产品型号与代号的意义
三相异步电动机型号字母含义
定、转子之间有空气隙，以便转子旋转。

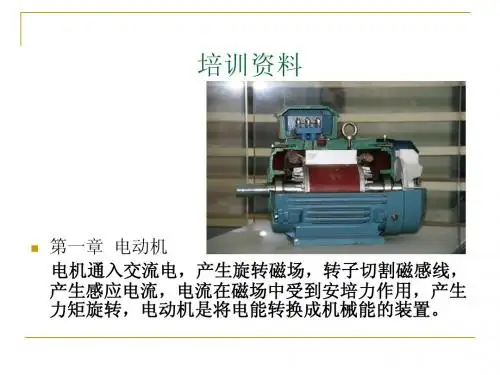

交流电机运转流程
